综合管道支架施工方案

管道支架制作与安装专项施工方案

一、项目概述

本项目是根据工程项目需要，对管道支架进行制作与安装的专项施工方案。本方案旨在确保管道支架的制作与安装符合设计要求，达到工程质量标准。

二、施工准备

1.方案制定：根据设计要求和相关规范，制定管道支架的制作与安装方案。

2.材料采购：根据设计要求和方案，提前采购管道支架所需的钢材、螺栓、焊材、涂料等。

3.场地准备：确保施工场地平整，没有障碍物，提供足够的施工空间和设备摆放区域。

4.施工人员培训：对参与本项目的施工人员进行必要的培训，确保其具备相应的技术能力和安全意识。

三、制作工序

1.钢材切割：根据设计要求，使用切割机对钢材进行切割，保证尺寸和质量符合要求。

2.钢材加工：对切割好的钢材进行弯曲、冲孔、加工等工序，使其符合设计尺寸和形状要求。

3.焊接：采用电弧焊接或气焊等方法，将加工好的钢材焊接成支架结构。

4.除锈处理：对焊接好的管道支架进行除锈处理，确保其表面平整光滑，无腐蚀和污渍。

5.喷涂防腐：采用适当的防腐涂料对管道支架进行喷涂处理，增加其抗腐蚀性和使用寿命。

四、安装工序

1.支架定位：根据设计图纸和实际测量情况，确定支架的布置位置和安装点位。

2.支架安装：根据设计要求，将制作好的管道支架通过螺栓或焊接等方式固定在设备或结构上。

3.支架调整：安装完毕后，对支架进行水平、垂直和平整度等方面的调整，确保其符合设计要求。

4.支架固定：适当使用支撑、套管、夹具等固定物料，将管道支架与设备或结构相互连接，增加稳定性。

5.安全检查：对已安装的管道支架进行安全检查，确保其没有松动、变形和损坏等安全隐患。

综合支架是指在建筑施工过程中，用于支撑和固定建筑结构或管道管线的临时支承装置。下面是综合支架排布的一般步骤：

确定支架类型：根据施工需要和设计要求，确定所需的支架类型，例如钢管支架、脚手架、托盘支架等。

制定支架布置图纸：根据建筑设计图纸和临时支承要求，制定支架布置图纸。图纸应包括支架类型、支架尺寸、布置位置等详细信息。

测量和定位：根据支架布置图纸，实际测量施工区域，并确定支架的位置和尺寸。使用测量工具，如测量尺、水平仪等，确保支架的准确位置和水平度。

设置支架基础：在支架位置上，根据需要设置支架基础。根据支架类型和负荷要求，选择适当的基础形式，如钢板、混凝土块等，确保支架的稳定性。

搭建支架结构：根据支架布置图纸，使用相应的工具和材料，按照支架搭设步骤和要求，逐步搭建支架结构。注意支架连接的牢固性和稳定性，保证支架能够承受设计荷载。

检查和调整：完成支架搭建后，进行检查和调整。检查支架的垂直度、水平度和稳定性，确保支架符合施工要求和安全标准。

标识和记录：对已搭建的支架进行标识，并记录相关信息，如编号、日期、责任人等，以便后续管理和维护。

定期检查和维护：在施工过程中，要定期对支架进行检查和维护。及时发现并处理支架的问题，确保支架的稳定性和安全性。

以上是综合支架排布的一般步骤。在具体施工中，还需根据实际情况和要求进行调整和安排。同时，注意施工安全和质量控制，确保支架的稳定性和可靠性。

综合管道支架施工方案改

一、目的和范围

本施工方案适用于综合管道支架的施工，准备包括现场施工条件的调整，加强现场安全措施，优化施工流程，确保施工的顺利进行。

二、施工准备

1.确认施工场地的可用性，包括空间和载荷承受能力。

2.对原施工方案进行评估，分析其中存在的问题和不足，并制定改进

方案。

3.确定施工人员的技术要求和培训计划，并提供必要的培训。

三、现场安全措施

1.安排专人负责现场安全管理，确保所有施工人员和设备的安全。

2.制定详细的安全操作规程，包括施工过程中的各种风险以及相应的

防范措施。

3.配备必要的安全装备，包括头盔、安全绳索等，以确保人员的人身

安全。

4.加强对施工现场的巡查和检查，及时发现并处理安全隐患。

四、施工流程

1.在施工前进行详细的顶部测量和绘图，用于确定支架的位置和尺寸。

2.根据测量结果，在地面上进行模拟搭建，以验证支架的可行性。

3.开始施工前，确保所有所需材料和工具准备齐全。

4.根据搭建图纸，按照先下后上的原则，逐层搭建支架，确保每一步

都符合要求。

5.在搭建的过程中，及时进行质量检查，确保每个支架都符合要求，

并做好记录。

6.在支架搭建完成后，进行最终的质量检查和验收，确保支架的安全

性和稳定性。

五、施工保护

1.在施工过程中，保持现场整洁，严禁乱丢垃圾，防止堵塞排水系统。

六、施工注意事项

1.施工过程中，各个施工层面要保持水平，严禁出现倾斜现象，以免

影响支架的稳定性。

2.在搭建支架的过程中，要注意材料的选用和加工质量，避免出现材

料破损或者尺寸不符合要求的情况。

7.特殊管道的施工需要根据实际情况进行调整和安排，确保管道的安

管道支架施工方案

1. 引言

管道支架是管道工程中重要的组成部分，用于支撑和固定管道系统。正确的管道支架施工方案对于确保管道安全稳定运行至关重要。本文将介绍管道支架施工的相关方案，包括设计、材料选择、施工过程和质量控制等内容。

2. 设计

管道支架的设计应根据具体的工程需求进行，主要考虑以下几个方面：

2.1 管道载荷计算

根据管道的材料、直径、壁厚以及流体的性质和流速等参数，计算出管道的载荷。考虑到管道在运行过程中的膨胀和振动，需要额外考虑这些因素对支架的影响。

2.2 支架选择

根据管道的载荷计算结果，选择合适的支架类型和尺寸。通常情况下，常见的支架类型包括管道吊架、管夹、吊杆等。选择支架时要考虑其承载能力、抗震性能和耐腐蚀能力等指标。

2.3 支架布置

根据管道布置的实际情况，确定支架的位置和间距。要确保支架的布置能够满足管道的载荷要求和施工要求，并考虑到维修和检修的需要。

3. 材料选择

管道支架的材料选择应根据实际工程环境和要求进行，主要包括以下几个方面：

3.1 支架材料

支架材料应具备足够的强度和刚度，同时能够满足耐腐蚀、耐热和耐候等性能要求。常见的支架材料有碳钢、不锈钢和铝合金等。

3.2 防腐材料

管道支架需要经受长期的湿度和腐蚀环境，为了延长支架的使用寿命，需要在支架表面涂覆防腐涂层或使用防腐材料来防止腐蚀。

3.3 附件材料

管道支架的附件材料包括螺栓、垫片、膨胀螺栓等，选择合适的附件材料能够确保支架的稳定性和安全性。

4. 施工过程

管道支架施工的具体过程应根据设计要求和实际情况进行，包括以下几个步骤：

综合管廊加装支架施工方案

1. 引言

综合管廊是城市基础设施的重要组成部分，负责承载和保护各类管线，并提供必要的维修和检修通道。为了满足城市发展的需求，综合管廊在建设过程中需要不断进行改造和扩建。加装支架是综合管廊改造中常用的一种方法，可以增加管道的承重能力和稳定性。本文将介绍综合管廊加装支架的施工方案。

2. 施工前准备

在进行综合管廊加装支架的施工前，需要进行详细的施工前准备工作，包括以下几个方面：

2.1 工程规划

根据综合管廊的设计要求和实际情况，制定详细的工程施工方案和进度计划。确定施工队伍和相关设备，以确保施工的顺利进行。

2.2 材料准备

根据设计要求，准备好所需的加装支架材料，包括支架材料、连接件、固定件等。

2.3 施工现场准备

清理综合管廊内的杂物和垃圾，确保施工现场干净整洁。清理并修复综合管廊内的损坏部分，以确保支架施工的正常进行。

3. 施工步骤

综合管廊加装支架的施工一般可按以下步骤进行：

3.1 确定支架布置方案

根据综合管廊的设计要求和管道的布置情况，确定加装支架的布置方案。考虑到支架的承重能力和稳定性，合理确定支架的间距和高度。

3.2 钢支架加固

根据支架布置方案，在综合管廊内逐段安装钢支架。首先，在管廊内墙面进行标线，确定支架的位置。然后，根据标线，安装支架支撑件和连接件，将支架固定在综合管廊内墙面。

3.3 支撑系统安装

根据设计要求，安装支撑系统，包括支撑钢架和固定件。将支撑钢架与支架支撑件连接，并根据需要进行调整，以确保支架系统的稳定性和平整度。

3.4 检验和调整

在支架施工完成后，进行支架的检验和调整。使用水平仪和测量工具检查支架的水平度和垂直度，并根据需要进行调整，确保支架的稳定性和精确度。

综合管道支架施工方案

1. 引言

综合管道支架是用于确保管道系统的稳定运行的关键组成部分。本文档旨在提供综合管道支架的施工方案，包括施工准备、施工流程以及质量控制措施等内容。通过本方案的实施，可以确保综合管道支架的安全可靠，满足工程质量要求。

2. 施工准备

在开始综合管道支架的施工之前，需要进行充分的准备工作，以确保施工的顺利进行。以下是施工准备的主要内容：

•确定施工方案：根据实际情况，制定综合管道支架的施工方案，包括支架类型、支架布置、施工工序等内容。

•资源准备：准备所需的人力资源、材料资源和设备资源，保证施工的顺利进行。

•确定施工时间：根据工程进度计划，确定综合管道支架的施工时间，合理安排施工工期。

•确保安全：制定安全生产措施，确保施工过程中的安全，包括安全技术交底、施工现场防护等。

3. 施工流程

本节介绍综合管道支架的施工流程，包括基础施工、支架安装、焊接和涂防腐等环节。

3.1 基础施工

基础施工是综合管道支架施工的第一步，主要包括以下内容：

1.地面清理：清理施工区域的杂物和垃圾，确保施工环境整洁。

2.基础布置：根据设计要求，在施工区域标出支架基础的位置和尺寸。

3.基础开挖：使用挖掘机等设备进行基础开挖，保证基础的稳定和坚固。

4.基础浇筑：按照设计要求，进行基础混凝土的浇筑，确保基础的强度和耐久性。

5.基础养护：对新浇筑的基础进行养护，保持适当的湿度和温度，防止裂缝和变形的发生。

3.2 支架安装

支架安装是综合管道支架施工的核心环节，主要包括以下内容：

1.支架预制：根据设计要求，进行支架的预制加工，包括切割、钻孔等工艺。

管道支架制作安装施工方案汇总

在管道系统的安装中，管道支架扮演着至关重要的角色。它不仅支撑着管道的

重量，还能够确保管道布局的稳定性和安全性。因此，制作和安装管道支架需要仔细的方案设计和施工操作。本文将就管道支架制作、安装、施工等方面进行详细汇总。

材料准备

首先，制作管道支架需要准备好以下材料：钢板、钢管、螺栓、螺母等。这些

材料需要按照设计要求进行选材和购买，确保质量可靠。

制作过程

1.设计图纸：根据实际管道布局情况，绘制出支架的设计图纸，包括

尺寸、材料、连接方式等。

2.切割材料：根据设计图纸，对钢板和钢管进行切割，确保尺寸精准。

3.弯曲成型：对钢管进行弯曲成型，制作出支架所需的曲线部分。

4.焊接：将切割好的钢板和弯曲好的钢管进行焊接，在焊接过程中要

注意焊缝的质量和强度。

5.安装连接件：将螺栓、螺母等连接件与支架部件进行组装，确保支

架的稳固性。

安装施工

1.测量布局：在安装前，需根据设计要求，对管道支架的布局进行测

量，确定每个支架的位置和高度。

2.定位固定：根据测量结果，将支架按照设计要求固定在墙面或地面

上，确保支架的稳定性和水平度。

3.安装管道：将管道与支架连接起来，注意管道的紧固和固定，确保

管道布局的正确性。

4.检验调整：安装完成后，需对支架和管道进行检验，确保安装质量

符合标准要求，如有偏差需及时调整。

施工注意事项

1.安全第一：在制作和安装过程中，要严格遵守安全操作规程，佩戴

好劳保用品，避免意外伤害发生。

2.质量控制：对制作的支架和安装的管道进行质量检验，确保质量合

格。

3.施工规范：按照设计要求和相关标准进行施工，确保管道系统的安

管道支架施工方案

管道支架施工方案

一、施工前准备工作：

1. 工程师带领施工人员进行现场勘测，确定管道支架施工

的具体位置及布置方案。

2. 制定管道支架施工施工方案，明确施工流程、工期及施

工人员的职责。

3. 确保所有施工人员具备相关的岗位技能，提供必要的培训。

4. 准备施工所需的材料和设备，包括支架材料、焊机、起

重机等。

二、施工过程：

1. 确定管道支架的位置和布置方案，根据施工图纸在施工

现场标记好支架的位置。

2. 安装起重设备，通过起重机将管道支架吊装到指定位置。

3. 对吊装好的支架进行固定，使用螺栓将支架与地面或建

筑物连接。

4. 进行焊接作业，使用焊机将管道支架与管道进行连接，

确保连接牢固。

5. 根据工程要求进行支架调整，调整管道支架的高度、角

度等，以确保管道的正常运行。

6. 在管道支架上安装管道，根据施工图纸的要求，将管道

连接到支架上。

7. 对焊接好的管道进行质量检查，确保焊接口无缺陷，无

渗漏，符合工程质量要求。

8. 清理施工现场，将废弃材料和垃圾进行分类处理，保持施工现场的整洁。

三、施工后的验收与交接：

1. 对施工完成的管道支架进行验收，检查支架的固定牢固程度及焊接质量。

2. 对焊接接口进行压力测试，确保管道无渗漏。

3. 修复施工过程中可能造成的损坏，进行维护和保养，确保管道支架的持久性和安全性。

4. 编制施工报告，详细记录管道支架施工的过程和结果，包括使用的材料、设备、施工人员等信息。

5. 将施工报告交给相关负责人，并对整个工程进行交接。

以上是管道支架施工方案的基本内容，施工方案的具体实施需要根据具体工程项目的要求进行调整。在施工过程中，要严格按照安全操作规程进行，确保施工人员的人身安全和工程的质量要求。

管道支架工程施工方案

一、工程概况

管道支架工程主要是为了支撑和固定管道系统，以确保管道的稳定性和安全运行。本工程

涉及到的范围包括设计、材料采购、施工组织、施工技术、安全防护等内容。本方案旨在

详细阐述管道支架工程施工过程中所需采取的措施，并制定相应的工作计划，以保证工程

质量、提高工作效率、保障施工安全。

二、施工准备工作

2.1. 人员准备

施工人员应按照相关规定进行培训，并具备相应的职业资格证书。施工人员应熟悉施工图纸，了解管道支架的安装方法和要求。同时，应配备专业技术人员对施工过程进行监督和

指导，确保施工质量。

2.2. 设备准备

施工所需的设备包括吊车、起重机、电动工具等，应按照相关要求检查设备的完好性，确

保能够满足施工需要。同时，应对设备进行维护保养，并配备相关的安全设施，以确保施

工过程中的安全性。

2.3. 材料准备

施工所需的材料主要包括管道支架、螺栓、螺母、焊条等。应根据设计要求和施工图纸进

行材料采购，并对材料进行检验和验收，以确保材料的质量符合要求。

2.4. 安全防护

在施工现场应设置明显的安全警示标志，配备相关的安全防护设施，包括安全帽、安全鞋、安全绳等。同时，应建立健全的安全管理制度，定期进行安全培训和演练，确保施工现场

的安全性。

三、施工技术方案

3.1. 施工过程

3.1.1. 现场勘测

在施工前应对工程现场进行仔细的勘测，了解地形地貌、地下管线等情况，为后续的施工

工作提供可靠的依据。

3.1.2. 安装基础

根据设计要求，在地基上进行基础的打桩、浇筑等工作，以确保支架的稳固性和承载能力。

一、工程概况及编制根据

本工程为江苏九阳生物制药有限企业公用工程管架及基础项目工程施工，基础埋深1.2米，混凝土垫层为C15，基础为C30，基础为独立基础，基础共62个。

工程编制根据如下：

1、综合管道支架图

2、11G101

3、现行国家施工及验收规范等编写

二、施工准备

1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，理解设计意图、所使用旳规范、规程等，熟悉操作规程和详细施工措施。熟悉平法制图规则。

2、施工所需钢材、水泥、砂石等，提前报出需用计划，根据工程进度，依次进场。施工前各项材料进场检查完毕并报验监理。

3、工程施工所需周转用钢架管、模板等及时组织进入现场。备齐方木、架板及胶合板。现场施工机械满足施工规定。

4、施工机械已就位，并调试完毕，现场施工用水、用电已完毕并具有施工条件。

5、劳动力已准时进场，并满足施工需要。

三、施工布置

根据现场条件，土方开挖采用机械和人工相结合旳开挖方式。基础模板采用木模板，钢管脚手架双层加固。综合管道支架基础混凝土浇筑采用汽车泵。

四、施工措施

重要施工次序流程如下：

土方开挖——定位放线——地基处理——基线复核——基础承台——基础短柱———钢构造施工———基础模板拆除及养护——钢构造制作与安装——土方回填

1、土方工程

（1、土方开挖

综合管道支架土方采用挖掘机单独开挖。四面预留1m宽旳工作面。为保证施工安全防止塌方，放坡系数为1：0.5。对于基坑周围，在开挖时挖掘机必须修理边坡。在机械开挖旳同步，用人工进行清底要保护好基底土旳原貌，不要破坏基底土旳自然构造。在下大雨到暴雨时，应采用彩条雨布覆盖边坡防止塌方。由于现场场地状况，基础需分段施工。

管道支架制作与安装专项施工方案

一、管道支架制作

在管道工程中，支架的制作至关重要，它直接影响到管道的稳定性和安全性。

管道支架的制作主要包括以下几个步骤：

1.1 材料准备

首先，确定所需的支架材料，一般可以选择优质的钢材作为支架的主要材料。

钢材的选择应考虑其强度和耐腐蚀性能。

1.2 制作支架

根据设计图纸和方案要求，对支架材料进行切割、焊接等加工工序，制作出符

合要求的支架结构。确保支架的连接牢固，结构稳定。

二、管道支架安装

支架的安装是管道工程施工中的关键环节，安装不当会导致管道的稳定性受损，甚至导致安全事故。管道支架安装的步骤如下：

2.1 安装前准备

在安装前，需对支架的位置和数量进行精确测量和确认，确保支架安装的位置

正确无误。

2.2 支架安装

根据设计要求和施工图纸，将制作好的支架安装到指定位置。安装过程中需注

意支架与管道之间的接触面，确保支架可以完全支撑管道。

2.3 调整与固定

安装完成后，对支架进行调整，确保支架与管道之间的间距和角度符合设计要求。然后使用螺栓等固定支架，确保支架稳固可靠。

三、施工质量控制

在管道支架制作与安装过程中，需严格控制施工质量，确保工程的安全和稳定。施工质量控制主要包括以下几个方面：

3.1 检查验收

在支架制作和安装完成后，需进行检查验收，对支架结构的连接牢固性、安装位置等进行检查，确保支架符合要求。

3.2 现场监督

在施工过程中，应加强现场监督，确保施工人员按规范进行支架制作和安装工作，及时发现和处理质量问题。

3.3 录入档案

对支架制作和安装的关键环节进行记录和归档，建立完善的施工档案，以备日后查阅和追溯。

1.工程概况介绍

综合管架包括除灰管架和电缆管架两个部分。除灰管架及电缆管架基础混凝土均为C20，垫层为C10。除灰管架位于1#灰库的东侧，直到引风机房最北侧。全长132.65m.共有J-2，J-2a,J-3，J-2’四种基础.基础埋深均为-2.60m，起点坐标为A=945.18m，B=1181.52m，终点坐标为A=1047.83m，B=1209.32m；电缆管架首个基础中心于1号电除尘器6轴偏西3米的线，距F列偏北2.825m线的交接处，最后一个基础的中心位于距主厂房8轴偏东1.98m的线，与距锅炉K1轴偏南1.875m线的交接处。电缆管架基础为现浇钢筋混凝土独立基础，共有DJ-1，DJ-2，DJ-3三种基础，基础埋深均为-2.2m.基础开挖进行独立开挖，如遇到两个基础轴线间距离不超过3m的应一起开挖。

±0.00m标高相当于绝对标高805.80m，混凝土保护层厚度均为40mm.

2、编制技术措施的依据：

1.《混凝土结构工程施工及验收规范》（GB50204-2002）

2.《混凝土强度检验评定标准》（GBJ107-87）

3.《混凝土质量验收控制标准》（GB50164-92）

4.《北京电力建设公司施工技术管理规定》

5.《电力建设安全工作规程》

6．《综合管道支架基础施工图》

3.施工应具备的条件

3.1施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求。

3.2建立测量控制网，并经甲方、监理等验收合格。

3.3对进场的所有施工人员进行了三级安全教育，特殊工种作业人员已经经过培训合格，持证上岗。

某小区工程地下车库综合管道支架施工方案

一、施工概述

小区工程地下车库综合管道支架的施工任务，包括对排水管道、给水

管道、电力管道和通信管道进行支架的安装，确保管道的稳定性和排水、

给水、电力和通信系统的正常运行。施工过程中需遵守相关的规范和技术

要求，并保证施工质量和安全。

二、施工准备工作

1.制定施工方案和施工计划，明确每一道工序的施工内容、工艺和工期。

2.按照设计图纸和相关规范，购买所需的材料和设备，包括钢管、支架、螺栓等。

3.组织施工人员进行技术培训，确保施工人员具备相应的专业知识和

技能。

4.进行现场勘测和测量，确定管道支架的位置和安装高度。

三、施工工序

1.排水管道支架施工

a.根据设计图纸，在地面上划出管道支架的位置。

b. 安装排水管道支架，要求支架平整、牢固，与地面的垂直度误差

不大于2mm/m。

c.检查排水管道支架的安装质量，确保所有支架位置正确、连接牢固。

2.给水管道支架施工

a.根据设计要求，在地面上划出给水管道支架的位置。

b. 安装给水管道支架，要求支架与地面的垂直度误差不大于2mm/m。

c.检查给水管道支架的安装质量，确保所有支架位置正确、连接牢固。

3.电力管道支架施工

a.根据设计要求，在墙上和地面上划出电力管道支架的位置。

b. 安装电力管道支架，要求支架平整、牢固，与墙面的垂直度误差

不大于2mm/m。

c.检查电力管道支架的安装质量，确保所有支架位置正确、连接牢固。

4.通信管道支架施工

a.根据设计要求，在墙上和地面上划出通信管道支架的位置。

b. 安装通信管道支架，要求支架平整、牢固，与墙面的垂直度误差

管道支架安装施工方案

管道支架安装施工方案

一、施工背景及任务：

根据项目需要，在指定位置安装管道支架，以支撑和固定管道。施工任务包括对支架材料的加工、安装及焊接。

二、施工准备工作：

1. 确定管道支架的位置和数量，并标记在施工图纸上。

2. 准备所需的材料和工具，包括管道支架、钢管、螺栓、焊机等。

3. 对材料进行检查，确保其质量符合要求。

三、施工步骤：

1. 打孔：根据标记的位置，在墙面或地面上钻孔，确保孔洞位置准确。

2. 安装底座：将底座与墙面或地面对齐，并使用螺栓将其固定。

3. 安装立柱：将立柱与底座连接，使用螺栓进行固定，确保立柱垂直。

4. 安装横梁：根据实际需要，选择合适长度的横梁，并使用螺栓将其与立柱连接。

5. 预安装管道：在管道支架上提前安装好管道，以便后期进行调整。

6. 调整与固定：根据管道位置的要求，对支架进行调整，使其与管道保持平整，并使用螺栓进行固定。

7. 焊接：对需要焊接的部位进行准备，包括清理焊接表面、涂抹焊剂等。使用焊机进行焊接，确保焊接质量符合要求。

四、安全措施：

1. 施工人员需穿戴好安全防护用品，包括安全帽、防护眼镜和手套等。

2. 工作场所要保持整洁，防止杂物堆积，以免影响工作安全。

3. 操作时要注意保持稳定姿势，避免不必要的身体损伤。

4. 在进行焊接工作时，要注意防火防爆措施，确保施工区域安全。

五、施工质量控制：

1. 在施工过程中，要按照要求进行材料的选择和加工，确保其与管道的兼容性。

2. 安装后要检查支架的稳定性和与管道的贴合情况，确保其符合设计要求。

3. 在焊接过程中，要对焊缝进行质量检查，确保焊接质量符合相关标准。

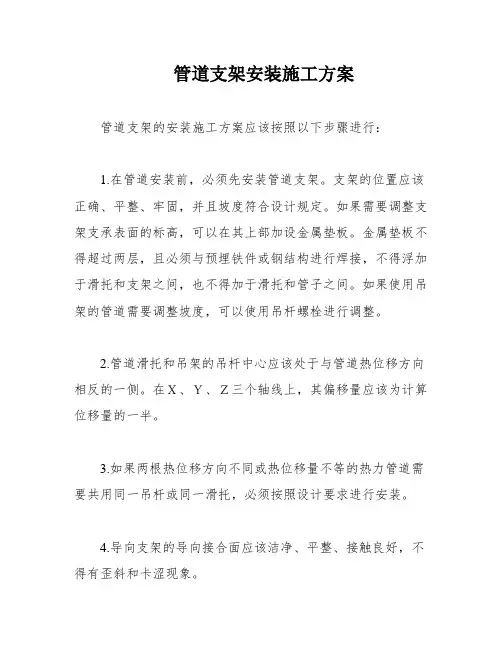

1.管道安装前，应完成管道支架的安装，支架的位置应正确、平整、牢固，坡度符合设计规定。支架支承表面的标高可采用在其上部加设金属垫板的方式，进行调整。金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接，不得浮加于滑托和支架之间，也不得加于滑托和管子之间。使用吊架的管道坡度可用吊杆螺栓进行调整。

2.条管道滑托、吊架的吊杆中心应处于与管道热位移方向相反的一侧。其偏移量在X、Y、Z三个轴线上均应为计算位移量的一半。

3.条两根热位移方向不同或热位移量不等的热力管道，一般不得共用同一吊杆或同一滑托。设计有共用的明确规定时，按设计要求安装。

4.导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜和卡涩现象。

5.弹簧支、吊架安装高度应按设计规定进行调整。弹簧的临时固定件，应待管道安装、试压、保温完毕后拆除。

6.支、吊架和滑托的焊接应按设计图纸施焊，不得有漏焊、欠焊或裂缝等缺陷。管道与固定支架、滑托等焊接时，管壁上不得有焊痕、咬肉等现象存在。

7.管道支架用螺栓紧固在槽钢或工字钢翼板的斜面上时，应配置与翼板斜度相同的钢制斜垫片。

8.管道安装时，不宜使用临时性的支、吊架，必须使用时，应作出明显的不安全标记。其位置应避开正式支、吊架的位置，且不得影响正式支、吊架的安装。管道安装完毕后，应拆除临时支、吊架。

9.固定支架应严格按设计图纸施工。有补偿器装置的管道，在补偿器安装前，管道和固定支架不得进行固定连接。

10.管道安装前，应做好下列工作：

(1)根据设计要求的管径、壁厚和材质，进行钢管的预先选择和检验，矫正管材的平直度，整修管口及加工焊接用的坡口；

管道支架施工方案

引言

管道支架施工方案是管道工程中至关重要的一环。管道支架的设计和施工直接影响着管道系统的安全、稳定性以及寿命。本文将介绍一种常用的管道支架施工方案，旨在为施工人员提供参考和指导。

一、方案概述

本方案适用于各种类型的管道工程，包括工业管道、建筑管道等。方案针对管道支架的选材、设计、制造和安装进行详细说明，

以确保管道支架能够满足工程的要求，并保

证工程的质量和安全。

二、支架选材

1. 钢材：支架主要使用Q235B或者

Q345B的普通钢材，按照国家标准进行选材。钢材应经过材质认证，力学性能符合要求。

2. 防腐处理：由于管道支架处于室外环境中，遭受氧化、腐蚀等影响，建议对支架进

行防腐处理。常用的防腐方式有喷涂防腐漆、热镀锌等，在选择防腐方式时，应根据实际

情况和要求进行选择。

三、支架设计

1. 抗压能力：支架的设计应满足承受管道重量及介质压力的需求。设计时应根据管道的直径、重量、介质压力等参数进行计算，确保支架具有足够的抗压能力。

2. 稳定性：支架设计中要考虑到管道的稳定性，确保管道不会发生倾斜或者摇晃。可以通过增加支撑点、加大支架尺寸或者增加固定螺栓等方式来增强稳定性。

3. 防震设计：在特殊情况下，如地震区域，支架的设计应考虑到抗震要求，采取相应的

措施保证管道在地震中不会发生破坏。

四、支架制造

1. 制造工艺：支架的制造应按照设计图纸和相关规范进行施工。在制造过程中，应注

意焊接工艺和连接强度，确保支架结构的稳

定性和安全性。

2. 质量检验：制造完成后，应进行质量检验。检验内容包括尺寸、焊接质量、防腐处
