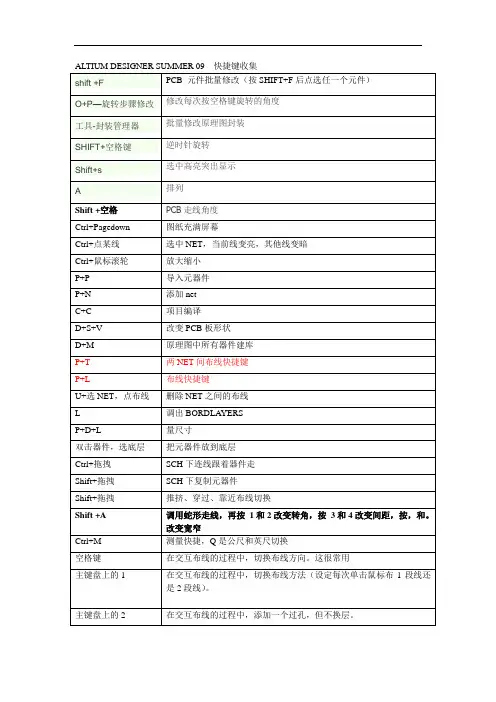

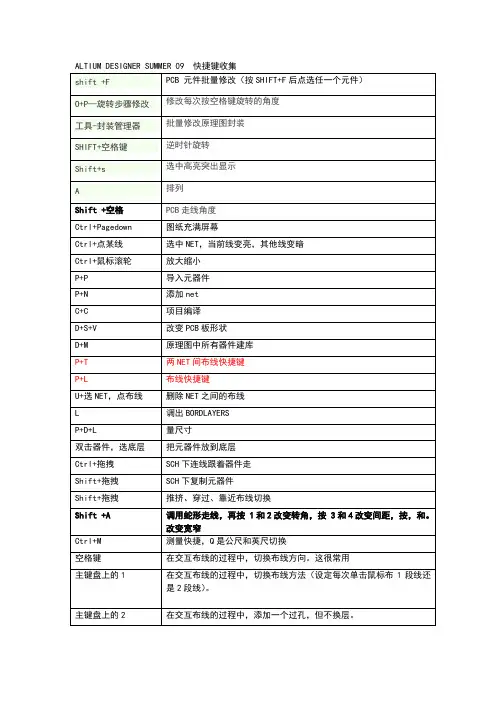

ALTIUM DESIGNER SUMMER 09 快捷键收集
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
信号线总线画法:shift+选中多个网络---菜单栏放置—interactive Multi-Routing ---拖中网络可同时画多条走线
T+D+R DRC检测 shift+G 显示已走线长度 shift+W 选择设定好的线宽
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号 * ——换层添加过孔数字3—切换设定的小中大线宽
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具——转——Create Board Cutout from Selected Primitives.这样就完成了一个真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。

要想槽孔边上有铜则使用Mechanical 1层
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层——点选测试点底部或顶部——设置网络——设置完成。

收集于网络，如有侵权请联系管理员删除。

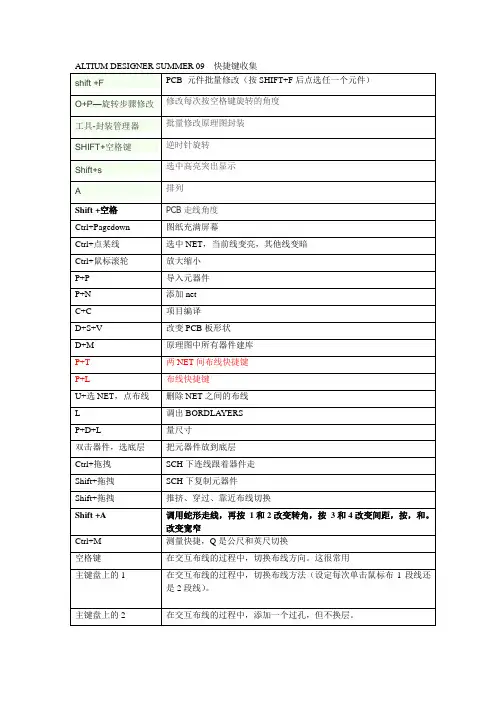

ALTIUM DESIGNER SUMMER 09 快捷键收集
中网络可同时画多条走线
T+D+R DRC检测 shift+G 显示已走线长度 shift+W 选择设定好的线宽
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号 * ——换层添加过孔数字3—切换设定的小中大线宽
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具——转——Create Board Cutout from Selected Primitives.这样就完成了一个真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。

要想槽孔边上有铜则使用Mechanical 1层
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层——点选测试点底部或顶部——设置网络——设置完成。

同时画多条走线
T+D+R DRC检测shift+G 显示已走线长度shift+W 选择设定好的线宽
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号* ——换层添加过孔数字3—切换设定的小中大线宽
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具——转——Create Board Cutout from Selected Primitives.这样就完成了一个真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。

要想槽孔边上有铜则使用Mechanical 1层
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层——点选测试点底部或顶部——设置网络——设置完成。

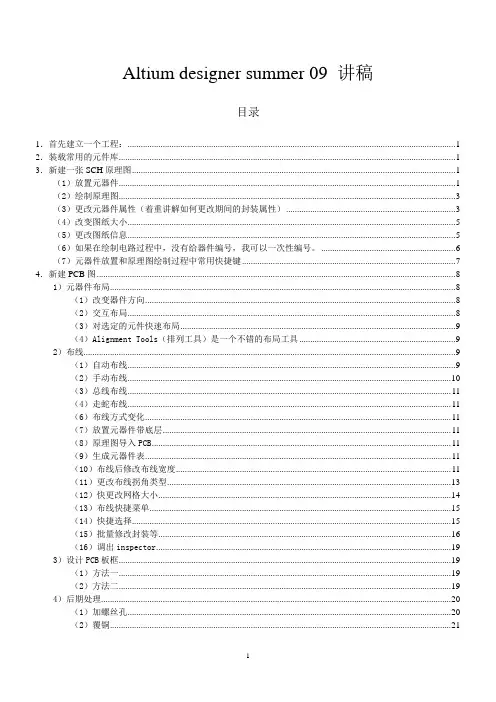

Altium designer summer 09 讲稿目录1．首先建立一个工程： (1)2．装载常用的元件库 (1)3．新建一张SCH原理图 (1)（1）放置元器件 (1)（2）绘制原理图 (3)（3）更改元器件属性（着重讲解如何更改期间的封装属性） (3)（4）改变图纸大小 (5)（5）更改图纸信息 (5)（6）如果在绘制电路过程中，没有给器件编号，我可以一次性编号。

(6)（7）元器件放置和原理图绘制过程中常用快捷键 (7)4．新建PCB图 (8)1）元器件布局 (8)（1）改变器件方向 (8)（2）交互布局 (8)（3）对选定的元件快速布局 (9)（4）Alignment Tools（排列工具）是一个不错的布局工具 (9)2）布线 (9)（1）自动布线 (9)（2）手动布线 (10)（3）总线布线 (11)（4）走蛇布线 (11)（6）布线方式变化 (11)（7）放置元器件带底层 (11)（8）原理图导入PCB (11)（9）生成元器件表 (11)（10）布线后修改布线宽度 (11)（11）更改布线拐角类型 (13)（12）快更改网格大小 (14)（13）布线快捷菜单 (15)（14）快捷选择 (15)（15）批量修改封装等 (16)（16）调出inspector (19)3）设计PCB板框 (19)（1）方法一 (19)（2）方法二 (19)4）后期处理 (20)（1）加螺丝孔 (20)（2）覆铜 (21)（3）实现泪滴形焊盘 (22)（4）3D 浏览线路板 (23)（5）生成元器件表： (23)5）PCB常用快捷键 (23)5.修改SCH库和PCB库 (25)1）SCH库 (25)（1）从当前原理图生成SCH库 (25)（2）添加SCH元件 (25)2）PCB库 (30)（1）生成PCB库 (30)（2）添加PCB库文件 (30)运行Altium Designer Summer 091．首先建立一个工程：File（文件）→New（新建）→Project（工程）→Pcb Project（PCB工程）,新建一个工程，并保存该工程；2．装载常用的元件库在软件右下角单机快捷菜单的System→Libraries（库）打开元件库面板，单击Libraries…（库）→Installed （已安装）→Install…（安装）,找到所需使用的库所在的目录，选中库并单机打开。

如何在Altium Designer 中运用查找编辑集体整批修改功能
Altium Designer 提供了非常强大搜索修改功能，有List 和 Inspector 等对话框，可以在原理图或PCB 文件中对器件进行集体修改。

以下是批量隐藏/显示元件标值的例子------------------------------------------------------------

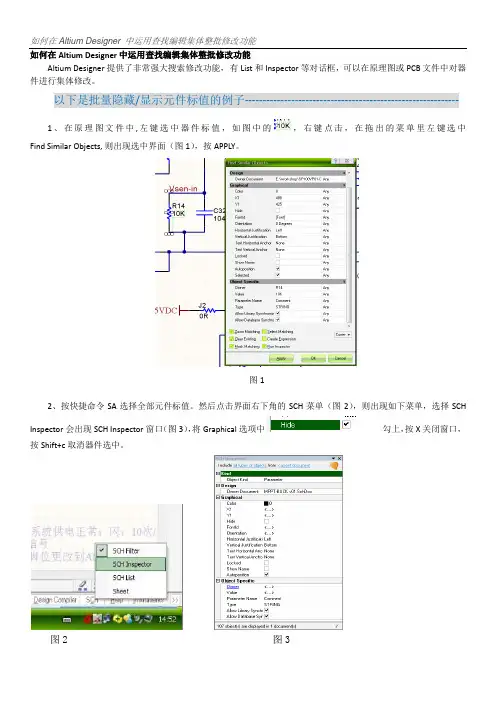

1、在原理图文件中,左键选中器件标值，如图中的，右键点击，在拖出的菜单里左键选中Find Similar Objects, 则出现选中界面（图1），按APPLY。

图1
2、按快捷命令SA选择全部元件标值。

然后点击界面右下角的SCH菜单（图2），则出现如下菜单，选择SCH
Inspector会出现SCH Inspector窗口（图3），将Graphical选项中勾上，按X关闭窗口，按Shift+c取消器件选中。

图2 图3
以下是批量修改元件封装的例子--------------------------------------------------------------------
1、在原理图文件中,左键选中需要修改器件，如图中D2 1N4148，然后在Part Comment 行箭头的选项中选为SAME
（图4）。

点击OK 这样就可以找出所有同一个注释的器件（如图5）。

图4
图5
2、按快捷命令SA选择全部元件标值。

然后点击界面右下角的SCH菜单（图2），则出现如下菜单，选择SCH Inspector
会出现SCH Inspector窗口（图6）。

将，改为；按X关闭窗口，按Shift+c取消器件选中。

图6。

同时画多条走线
T+D+R DRC检测shift+G 显示已走线长度shift+W 选择设定好的线宽
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号* ——换层添加过孔数字3—切换设定的小中大线宽
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具——转——Create Board Cutout from Selected Primitives.这样就完成了一个真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。

要想槽孔边上有铜则使用Mechanical 1层
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层——点选测试点底部或顶部——设置网络——设置完成。

同时画多条走线
T+D+R DRC检测shift+G 显示已走线长度shift+W 选择设定好的线宽
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号* ——换层添加过孔数字3—切换设定的小中大线宽
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具——转——Create Board Cutout from Selected Primitives.这样就完成了一个真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。

要想槽孔边上有铜则使用Mechanical 1层
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层——点选测试点底部或顶部——设置网络——设置完成。

总结归纳的一些修改技巧，分享如何在Altium Designer 中运用查找编辑集体整批修改功能Altium Designer 提供了非常强大搜索修改功能，有List 和Inspector 等对话框，可以在原理图或PCB 文件中对器件进行集体修改。

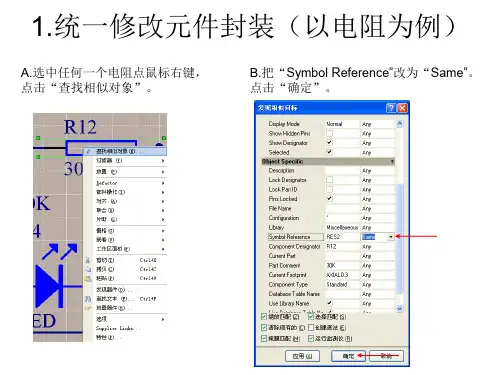

在原理图文件中,左键选中器件，右键点击，在拖出的菜单里左键选中Find Similar Objects, 则出现选中界面，在这个界面里，所有的选项都可以设置为约束条件来进行查找，比如，在Description行，在ANY 栏里点一下，在Any 旁的箭头的选项中选为SAME，点击OK，就可以找出所有同一个描述的器件；Current Footprint 行箭头的选项中选为SAME，点击OK 这样就可以找出所有同一个封装的器件；Part Comment 行箭头的选项中选为SAME，点击OK 这样就可以找出所有同一个注释的器件，等等，如此设置可以进行各种各样的搜索。

点击OK 以后，就会跳出搜索结果界面。

如下图所示，如图所示，这是以Part Comment 为条件找到的三个符合条件对象，这时，如果我想一起修改着三个器件的属性，比如说封装，只要将DIP14 改为SOP14，然后在Inspector 界面其他地方左键点击，则修改就有效了。

如果要一个个修改的话，可以左键点击View\Workspace Panel\SCH\List,则进入列表界面，如下图所示，在列表界面里就可以一个个对所选的器件进行修改。

在PCB 文件中,左键选中器件，右键点击，在拖出的菜单里左键选中Find Similar Objects,则出现选中界面，在这个界面里，所有的选项都可以设置为约束条件来进行查找，比如，在CurrentFootprint 行，在Any 栏里点一下，在Any 旁的箭头的选项中选为SAME，点击OK，就可以找出所有同一个封装的器件；Part Comment 行在Any 栏里点一下，在Any 旁的箭头的选项中选为SAME，点击OK 这样就可以找出所有同一个注释的器件，等等，如此设置可以进行各种各样的搜索。

如何⽤Altium_Designer_批量修改属性⽬前最全的Altium Designer 批量修改属性altium designer 6PCB设计中的全局编辑功能⽤了⼀阵altium designer 感觉功能强⼤！还能直接在上⾯上⽹，所以挺看好这个版本，升级protel 99 se也是必然！这⼏天我设计⼀个飞思卡尔的控制板，原理图画好导⼊PCB后发现不会⽤全局编辑功能，99se只要双击元件后global就⾏，然后更改想要改变的选项。

经过⼀番折腾，终于发现如何使⽤altium designer的全局编辑功能了拿更改元件名称字体⼤⼩来说在元件名称（⽐如R1）上点击右键，选择查找相似对象，在弹出的对话框中有多个选项，本⽂拿更改⽂本字体⼤⼩为例PCB⽂档中，字体默认⼤⼩为Text Hight 60 mil，Text Wideth 10 mil，现在全局更改成Text Hight 30 mil，Text Wideth 5 mil，在Text Hight栏默认的是60mil，，同理Text Wideth，改好之后确定，这时字体⼤⼩为60milx10mil的全部被选中，同时会出现对话框，在出来的对话框中找到Text Hight和Text Wideth，把⾃⼰期望的字体⾼度和⼤⼩写进去，直接退出就⾏了，这时你会发现所有原来60x10的字体都变为你期望的⼤⼩了⽤Altium Designer 画PCB，想修改所有电源线宽。

摸索了⼀下，可以⽤以下两种⽅法实现，都很简单。

1.选取⼀根电源线，右键，Find Similar Objects(快捷键Shift+F),弹出对话框是让你设置筛选条件，⽐如说我们要选择所有的标号为VDD的导线，就在Net 选项中选择Same，其他为Any(默认)，然后把线宽改为相同宽度，Apply下，ok。

2.利⽤PCB Filter和PCB Inspector。

PCB Filter，可以利⽤表达式选取你所需条件的任何器件；打开PCB Inspector，在条件中输⼊：InNet('VDD3.3V') and IsTrack (Net标号是你要修改的)，然后Apply，这时在PCB中就可以看到所有标号为VDD3.3V的导线都被选中，然后打开PCB Inspector修改线宽，Apply，ok。
