惠普CQ40 拆机图文教程

1. 卸下电池：有图为证（如下图）2.卸下光驱拧开固定光驱螺丝，将光驱提出来（如下图）3.卸载硬盘拧开固定硬盘盖螺丝，取下硬盘盖（如下图）先拧开固定硬盘螺丝1，抓住聚酯薄膜标签2往3方向拉，提起硬盘就出来了（一拧二拉三提）（如下图）4.卸载 WLAN无线模块断开WLAN电缆，拧开螺丝，取出WLAN模块（如下图）5.取RTC电池拧开螺丝，打开RTC电池盖（如下图）断开RTC电池电缆。

取下RTC电池（如下图）6.卸载内存拧开螺丝，打开内存盖（如下图）取下内存（如下图）7.卸载键盘拧开固定键盘螺丝（如下图）抬起键盘①，直到一定角度，滑动键盘②（如下图）断开ZIF连接器，取下键盘。

（如下图）8.卸载键盘盖卸下螺丝。

（如下图）尽可能计算机打开，拧开固定螺丝①，断开LED板电缆从低插入力（LIF）的②主机板上的连接器。

抬起键盘的后缘盖③，直到它从计算机分离，卸下键盘盖。

（如下图）9.卸载扬声器断开扬声器和大写指示灯电缆（如下图）拧开固定扬声器螺丝，取下扬声器（如下图）10.卸载显示屏取出WLAN无线电缆1，断开显示器电缆2（如下图）断开MIC电缆（如下图）卸下用于固定显示器和机器的螺丝；提起显示器组件②直线上升，并取下来（如下图）11.卸载顶盖取出固定顶盖螺丝。

（如下图）****注意、应该在拿出光驱后，光驱位有一颗极小的螺丝拆了。

不要硬撬，把金属片弄断断开以下连接主板电缆：蓝牙模块电缆1 ，触摸板ZIF连接2（如下图）拧开固定螺丝，提起顶盖前檐直至一定角度。

提起顶盖至卸下顶盖（如下图）12.卸载蓝牙模块、MODEM模块、音频板、USB板、电源控制器卸载蓝牙模块（如下图）卸载MODEM模块（如下图）卸载Audio板（如下图）卸载USB板（如下图）卸载电源控制器（如下图）13.卸载主板断开以下与主板连接：●调制解调器电缆●音频板电缆●风扇电缆●USB板电缆（如下图）断开电源连接电缆（如下图）拧开固定主板螺丝（如下图）抬起主板右侧① 直至一定角度②；拉扯3使主板脱离底壳（如下图）如果需要更换调制解调器模块，卸载调制解调器（如下图）14.卸下散热片：松开用于固定散热片到系统板螺丝①；拆下散热片②。

惠普笔记本拆机图解教程1.备好螺丝刀，拆下笔记本电池。

2.拆下图示中的若干螺丝。

3.图示中的这颗螺丝是内存盖的，拧不出来，拧松即可拆下内存盖。

4.拧松图示中的螺丝。

硬盘盖合的比较紧，如图，将银行卡插入一侧，启开卡扣，即可轻易撬开。

5.拧下白色图示中的螺丝，轻揭红色图示中的卡扣，往外轻抽无线网卡，即可拆下。

内存条上面有一层纸状黑色塑料遮挡物，轻揭开就可见到内存条。

6.如图所示，将手指插入硬盘一侧，轻轻往外撬，可以轻易拿出硬盘。

红色图示中的是硬盘接口，一手拿住硬盘，一手捏住接口往外抽，即可轻易抽出。

切记：不要捏住接线来抽。

7.拆下图示中的若干螺丝。

受图片质量所限，可能有误标或漏标之处，请自行再细查。

8.接下来拆键盘，有两种方法。

1.如第一幅图所示，将螺丝刀插入键盘与机身缝隙中，往外撬，启开卡扣。

然后，如第二幅图所示，插入废弃银行卡，往左划，揭开其余卡扣，即可拆下键盘。

这个方法会在机身留下划痕，破坏整体美观。

2.如第三幅图所示，双手按住键盘，往下扒，弄开卡扣，拆下键盘。

9.拆下键盘不要急着往外拿，往上揭开，可以看到下面的接线。

将图示中黑色的小盖子往上揭，就可抽出排线，彻底取下键盘。

不必担心接口拆下安不上，把排线往接口插进去，合上盖子即可。

10.拆下图示中的螺丝与排线接口。

排线接口拆法与上相同。

11.拆机身盖。

用手别开一个缝隙，趁机插入废弃银行卡，往左右划开卡扣，揭开盖子。

如遇特别紧的地方，请查看是否有螺丝未拧。

12. 1.光驱是可以直接抽出来。

2.方形图示中本来有一个卡扣固定光驱接口，我嫌之无用，拆下以后就没有再装上，图中没有。

3.拆下各椭圆图示中的螺丝和接口。

显示器的排线接口用一块透明胶带固定，揭开以后，再贴粘性不佳，最好自备绝缘胶。

13.从右往左，揭起主板，将之取下来。

下图为主板正反面。

14.注意图示中的数字，按照顺序将螺丝拧松。

揭起散热器，拆下风扇排线接口（双色图示），彻底取下散热器。

15.图一为散热器背面图，除尘清灰处理它就行。

惠普CQ40笔记本拆机教程买这台HP CQ40已经有2年时间了，说实话这台机子买的真不强，一年内换了一个光驱，一个硬盘，还好是在保修期内，不然就赔大了。

最近又开始出现问题，开机不到半个小时，风扇就转个不停，键盘的左上部烫的放不下手，散热口就像飞机喷气口，热气不断。

看来是该清清里面的灰尘了。

保修已过，本算自己到市场去弄，问问价至少要五十。

……最近手头不富裕，能省则省，还是自己动手吧！说做就做，但因为从没弄过，还是挺担心的。

为了不让咱那三四千块钱大洋打水漂，还是要做好充分准备才能下手。

先从网上找了两个图文并茂的教程，大体了解一下拆机的步骤和机器的结构，这样自己下手就比较有数了。

再就是工具，需要一套专用螺丝刀，一管导热硅脂。

总共花了三十来块钱。

图1 螺丝刀套装这是我的CQ40，上张整图，万一要是装不起来，那这就成纪念照了…图2 HP CQ40整机在网上找的拆机教程中都提到A、B、C、D面，琢磨了半天终于弄明白了。

A面：合上屏幕后的笔记本正面B面：屏幕面C面：键盘面D面：底面图3 CQ40 D面准备动手了，但想到没有拆机经验，如果因顺序搞乱或螺丝搞混装不起来就麻烦了。

因此用了个笨办法，边拆边照相边记录，记录步骤顺序和螺丝位置，并把拆卸的部件和记录的便条放在一起，这样顺序一目了然，螺丝也不会弄错。

这招对新手来说非常有用，麻烦是麻烦点，总比装不起来的好。

还需注意一点的就是防静电，最好使用专用的防静电垫，手上的静电也需放掉，可以抓会儿暖气管或者在自来水管上冲一会儿手。

否则会有静电击穿芯片的危险。

说了不少了，该动手了。

第1步：卸下5个边角螺丝（图中红色标示）第2步：卸下无线网卡盖板（图中蓝色标示）第3步：卸下内存盖板（图中黄色标示）第4步：卸下硬盘盖板（图中绿色标示）图4 D面螺丝第5步：拔下内存条将内存条两侧银色拨片拨开，将内存条向外抬起，捏住内存条两侧拔出。

图5 拔下内存条第6步：拆下硬盘（1）卸下固定硬盘的3个M2*4的螺丝（红色圆圈标示）；（2）按黄色圆圈中的箭头方向推动硬盘，即可拿出硬盘。

惠普笔记本电脑如何拆机
推荐文章
笔记本不能关机该如何解决？热度：笔记本电脑键盘如何清洗好热度：笔记本电脑怎么样设置账户锁定热度：笔记本电脑怎么样卸载自带windows media player 热度：笔记本电脑如何提高键盘的灵敏度热度：
有很多小伙伴还不知道惠普笔记本电脑怎么样拆机，其实很简单，下面就由店铺跟大家分享一下拆机方法吧，欢迎大家来阅读学习。

惠普笔记本电脑如何拆机
先仔细观察笔记本上的螺丝是如何分布的，方便拆机的时候操作。

所有螺丝都必须拆下来，先将光驱的螺丝拆下来然后拿掉光驱，再拆接下来其他的螺丝。

接着就可以将机器从键盘面拆开了，一定要小心且缓慢注意键盘下方的线路，不要损坏了。

一定得按照步骤来，每个线都有卡扣，先板起来再拔线。

最后就拆开了，硬盘在右边内存条在主板下面。

特别提示
一定要保管好拆除下来的螺丝钉。

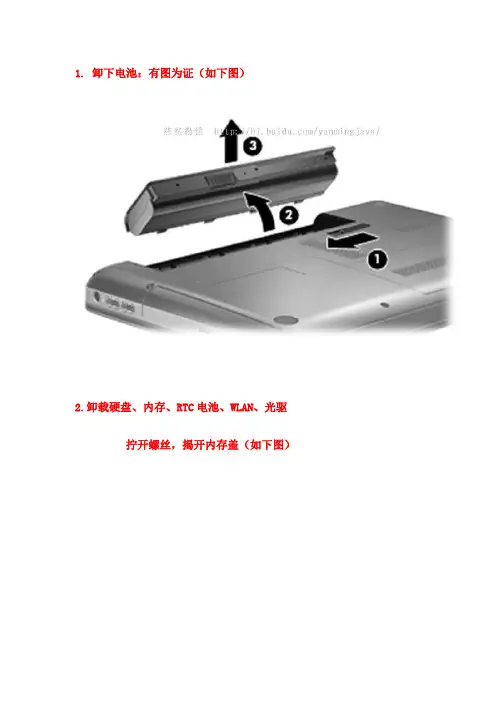

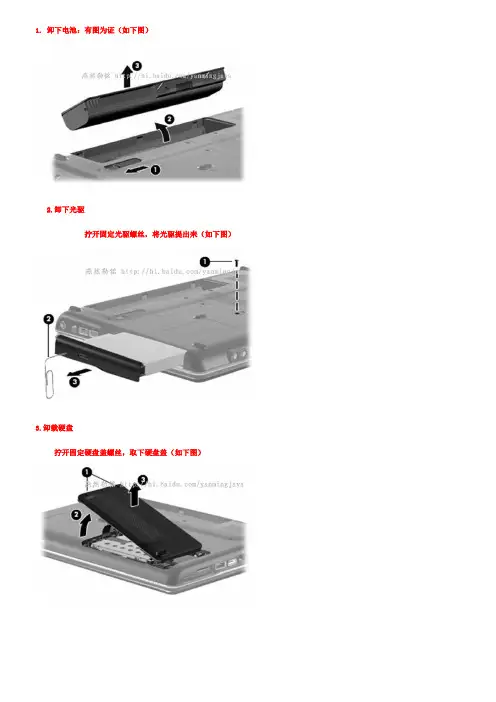

1. 卸下电池：有图为证（如下图）
2.卸载硬盘、内存、RTC电池、WLAN、光驱
拧开螺丝，揭开内存盖（如下图）
取出内存条（如下图）
取下RTC电池（如下图）
断开WLAN电缆，拧开螺丝，取出WLAN模块（如下图）
拧开硬盘盖螺丝，揭开硬盘盖（如下图）
断开硬盘电缆，拧开固定硬盘螺丝，抓住聚酯薄膜标签往上方拉，提出硬盘。

（如下图）
拧开固定光驱螺丝，将光驱提出来（如下图）
3.卸载顶盖
拧开固定顶盖螺丝（如下图）
揭开顶盖①（需慢慢翘），直到一定角度，抬起顶盖②（如下图）
断开ZIF连接器，取下顶盖（如下图）
4.卸载键盘
倒置顶盖，将键盘扣滑出（如下图）
抬起键盘①，直到一定角度，滑动键盘②，断开键盘连接，取下键盘（如下图）
5.卸载USB板、扬声器、蓝牙模块、电源连接控制器、硬盘驱动连接器、电源开关板
卸载USB板（如下图）
卸载电源控制连接器（如下图）
卸载硬盘连接器（如下图）
卸载电源开关板（如下图）
6.卸载显示器
断开显示器与主板连接，拧开固定显示器螺丝，断开无线电缆，抬起并取下显示器（如下图）
7.卸载主板
拧开固定主板螺丝，松开固定在风扇上的螺丝，抬起主板右侧至一定角度，取出主板（如下图）
8.卸载风扇/散热片装置
断开风扇电缆（如下图）
松开固定风扇/散热片装置到系统板螺丝，取下风扇/散热片装置（如下图）
显卡与散热器图示：
9.卸下处理器：
使用平头螺丝刀把处理器锁定螺钉，按逆时针拧直到听到咔嗒声，取出处理器（如下图）
基本的固件就拆卸完成了，组装按反向操作。

惠普CQ40-511TX本子，是09年6月份的机器，用了好久了，就拆解看看练练手，拆机的朋友首先要记得放静电，可以把手放在接地的金属物上，或者放在自来水上冲一会再擦干。

静电击穿芯片别怪我。

拔掉交流电源。

螺丝刀最好准备个长点的，带磁性的，这样一来方便检取螺丝，大小要合适。

第一步：拆掉电池，不要忘记了红圈这里的两颗螺丝。

共6颗小螺丝第二步：把3个盖子拆掉（硬盘盖、内存盖、主板电池盖）把拆解下的盖子放在安全位置，我就不上图了，省点事。

第三部：拆下内存和无线网卡。

内存拆法是把内存条两端的卡子向外稍微掰开，让卡子离开内存条两端缺口，再向上45°拔出。

看上面第二张图上画红框的部位。

镁光DDR2 800 2G内存。

要是2G一根的那该多好，免得升级造成浪费。

拆掉硬盘上的3颗小螺丝，再向左推就能拿下来。

D面螺丝拆尽后，扣住光驱挡板就能拖出光驱。

B面和C面照拆完D面能拆的螺丝，（有些螺丝在后面的图片中特别提醒拆红色加粗表示）拿出硬盘、内存、无线网卡、光驱后，接下来拆C面C面首先拆键盘，拆法：双手按住键盘往下拉，让键盘上方的几个黑色小卡子离开键盘。

如果拿不出，请往下拉键盘的同时，用薄的东西在键盘上方往下轻轻撬。

在那4、5个卡子的左右撬。

键盘离开C面时，不要忘记了拔掉键盘与主板的排线。

方法：把主板上键盘排线两端的卡子向上推开，才能拿出键盘排线。

不能硬拽。

键盘背面红圈处是笔记本底面上螺丝的地方，把D面中间3颗螺丝拧下，键盘才拆的动。

中间是键盘插在主板上的排线。

拿掉键盘后，可以看到中间的喇叭和左边黑色无线网卡的天线。

画红圈处的螺丝拿掉，再沿黑框外边沿轻撬，就可以取出电源和无线开关所在的面板了。

我是用指甲沿黑框外边沿划开的。

如果取不出，请看下面红字。

电源和无线开关所在的面板反面这里特别提醒红圈处的金属片有螺丝与C壳相连，应该在拿出光驱后，把光驱位C壳上的一颗极小的螺丝拆了。

不要像我硬撬，把金属片撕了。

取走电源和无线开关所在的面板红圈与上图红圈对应，应该在C壳红圈下拧下那颗极小的螺丝拿走喇叭，接下来应该拆去显示屏。

先声明此文档不是本人所制作，文档来自网络无名仕HP CQ40 与HP CQ45 拆机图前几天一个客户拿CQ40让我教她怎么清洁，当时可能时间有限，没有具体说明，所以今天先放HP cq40的拆机图，HP CQ40 与HP CQ45 结构基本一样！先把电池拆掉。

后面所以看以看到的螺丝拆下。

绿色的是光驱固定，去掉光驱就可以直接拉出来了。

拆下后面3个盖子，可以看到内存，硬盘和无限网卡了。

紫色圈中是键盘丁，取下和上图结合的2棵，一共3棵螺丝。

键盘丁也拆卸完毕。

然后硬盘固定3个。

把硬盘想左侧用力推，硬盘可以取下（有的硬盘固定比较紧，不要害怕，正常的，用力向左推就可以了）硬盘旁边是无限网卡，去掉天线和2个螺丝就可以取下！可能这张图大家看不清楚，因为是局部的。

这个是光驱拿出后的那一侧。

把光驱拿出，光驱下面有一个螺丝，是固定前面壳子的，很隐蔽。

（一般都忘记这里）硬盘拆下后，硬盘底下有3棵，（不经意也容易忘哦）拆完这几个，基本后面就都拆卸完成了正面把屏幕打开，把键盘从顶向上提。

键盘可以拆下。

然后把键盘排线卡子打开，就可以去下键盘了（注意：有的键盘也很难拆，无从下手。

可以用小一字螺丝刀窍下，不过小心别弄出伤痕）键盘取下后，在左下册有个螺丝取下。

边框就可以取下了。

取下时向上↑用力，这里忘记标注了，还有开关线，记得要拔下！一看就知道的。

边框取下，就可以去喇叭了。

喇叭上有2棵。

喇叭上面有跟排线，休眠传感器排线拔下,喇叭就可以取下了取下喇叭，咱们就要把屏幕取下了、有3跟线要拔出，一个是屏线。

一个是摄像头的线，没有摄像头的就没有那线了。

还有2根是后面的无线网卡天线。

（之前已经把无限网卡取下了，把天线穿过来取下就OK了。

还有6颗螺丝，左右瓶轴个2棵共4棵，壳子上有3棵，（主要左边瓶轴螺丝在屏线下面，注意下）屏轴螺丝。

有一点没有标注（在中间，触摸板排线，取下。

键盘借口下面的那个）取下壳子后，就可以看到内部结构了，主板上有2颗固定螺丝，一个在左上↖。

bMaintenance and Service GuideCompaq Presario V3000 Notebook PC Document Part Number: 418333-002April 2007This guide is a troubleshooting reference used for maintaining and servicing the computer. It provides comprehensive information on identifying computer features, components, and spare parts; troubleshooting computer problems; and performing computer disassembly procedures.© Copyright 2006, 2007 Hewlett-Packard Development Company, L.P. Microsoft, Windows, and Windows Vista are either trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries. Intel, Core, and Celeron are trademarks or registered trademarks of Intel Corporation or its subsidiaries in the United States and other countries. AMD, Sempron, Turion, and combinations thereof, are trademarks of Advanced Micro Devices, Inc. Bluetooth is a trademark owned by its proprietor and used by Hewlett-Packard Company under license. SD Logo is a trademark of its proprietor.The information contained herein is subject to change without notice. The only warranties for HP products and services are set forth in the express warranty statements accompanying such products and services. Nothing herein should be construed as constituting an additional warranty. HP shall not be liable for technical or editorial errors or omissions contained herein. Maintenance and Service GuideCompaq Presario V3000 Notebook PCSecond Edition: April 2007First Edition: June 2006Document Part Number: 418333-002Safety warning noticeÅWARNING: To reduce the possibility of heat-related injuries or of overheating the computer, do not place the computer directly on yourlap or obstruct the computer air vents. Use the computer only on a hard,flat surface. Do not allow another hard surface, such as an adjoiningoptional printer, or a soft surface, such as pillows or rugs or clothing, toblock airflow. Also, do not allow the AC adapter to contact the skin or asoft surface, such as pillows or rugs or clothing, during operation. Thecomputer and the AC adapter comply with the user-accessible surfacetemperature limits defined by the International Standard for Safety ofInformation Technology Equipment (IEC 60950).Contents1Product Description1.1Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–21.2Resetting the Computer. . . . . . . . . . . . . . . . . . . . . . . 1–51.3Power Management. . . . . . . . . . . . . . . . . . . . . . . . . . 1–61.4External Components . . . . . . . . . . . . . . . . . . . . . . . . 1–71.5Design Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . 1–19 2Troubleshooting2.1Setup Utility in Windows XP . . . . . . . . . . . . . . . . . . 2–1Using the Setup Utility . . . . . . . . . . . . . . . . . . . . . . . 2–2Setup Utility Menus . . . . . . . . . . . . . . . . . . . . . . . . . 2–62.2Setup Utility in Windows Vista . . . . . . . . . . . . . . . . 2–9Using the Setup Utility . . . . . . . . . . . . . . . . . . . . . . 2–10Setup Utility Menus . . . . . . . . . . . . . . . . . . . . . . . . 2–142.3Troubleshooting Flowcharts . . . . . . . . . . . . . . . . . . 2–17Contents3Illustrated Parts Catalog3.1Serial Number Location . . . . . . . . . . . . . . . . . . . . . . 3–13.2Computer Major Components. . . . . . . . . . . . . . . . . . 3–23.3Display Assembly Components . . . . . . . . . . . . . . . 3–183.4Mass Storage Devices. . . . . . . . . . . . . . . . . . . . . . . 3–203.5Plastics Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–223.6Cable Kit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–233.7Miscellaneous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–243.8Sequential Part Number Listing . . . . . . . . . . . . . . . 3–274Removal and Replacement Preliminaries4.1Tools Required . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–14.2Service Considerations . . . . . . . . . . . . . . . . . . . . . . . 4–2Plastic Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–2Cables and Connectors . . . . . . . . . . . . . . . . . . . . . . . 4–24.3Preventing Damage to Removable Drives . . . . . . . . 4–34.4Preventing Electrostatic Damage . . . . . . . . . . . . . . . 4–44.5Packaging and Transporting Precautions . . . . . . . . . 4–54.6Workstation Precautions. . . . . . . . . . . . . . . . . . . . . . 4–64.7Grounding Equipment and Methods. . . . . . . . . . . . . 4–7Contents5Removal and Replacement Procedures5.1Serial Number. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–15.2Disassembly Sequence Chart . . . . . . . . . . . . . . . . . . 5–25.3Preparing the Computer for Disassembly. . . . . . . . . 5–45.4Hard Drive. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–65.5RTC Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–105.6Computer Feet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–115.7Memory Module . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–125.8Mini Card Module. . . . . . . . . . . . . . . . . . . . . . . . . . 5–155.9Optical Drive. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–195.10Keyboard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–215.11Switch Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–255.12Display Assembly. . . . . . . . . . . . . . . . . . . . . . . . . 5–305.13Top Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–425.14TouchPad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–465.15Wireless Switch Board . . . . . . . . . . . . . . . . . . . . . 5–505.16Modem Module. . . . . . . . . . . . . . . . . . . . . . . . . . . 5–525.17Audio/Infrared Board . . . . . . . . . . . . . . . . . . . . . . 5–545.18Bluetooth Module . . . . . . . . . . . . . . . . . . . . . . . . . 5–565.19USB Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–585.20Speaker Assembly. . . . . . . . . . . . . . . . . . . . . . . . . 5–605.21System Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–625.22ExpressCard Assembly. . . . . . . . . . . . . . . . . . . . . 5–675.23Fan/Heat Sink Assembly. . . . . . . . . . . . . . . . . . . . 5–705.24Processor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–78Contents6SpecificationsA Screw ListingB Backup and Recovery in Windows XPC Backup and Recovery in Windows VistaD Display Component RecyclingE Connector Pin AssignmentsF Power Cord Set RequirementsIndex1Product Description The Compaq Presario V3000 Notebook PC offers advanced modularity, Intel® Core™ Duo, Core Solo, and Celeron® processors or AMD Turion™ 64 Mobile Technology and Mobile AMD Sempron™ processors, and extensive multimedia support.Compaq Presario V3000 Notebook PCProduct Description1.1Features■The following processors are available, varying bycomputer model:❏Intel Core Duo T7200 (2.00-GHz)❏Intel Core Duo T5600 (1.83-GHz)❏Intel Core Duo T5500 (1.66-GHz)❏Intel Core Duo T5200 (1.60-GHz)❏Intel Core Duo T2600 (2.16-GHz)❏Intel Core Duo T2500 (2.00-GHz)❏Intel Core Duo T2400 (1.83-GHz)❏Intel Core Duo T2250 (1.73-GHz)❏Intel Core Duo T2300 (1.66-GHz)❏Intel Core Duo T2350 (1.60-GHz)❏Intel Core Duo T2060 (1.60-GHz)❏Intel Core Duo T2050 (1.60-GHz)❏Intel Core Solo T1350 (1.80-GHz)❏AMD Turion Dual Core, TL-60 (2.0-GHz)❏AMD Turion 64, MK-36 (2.00-GHz)❏AMD Turion TL-56 (1.80-GHz)❏AMD Turion ML-52 1.60-Ghz❏AMD Turion ML-50 1.60-GHz❏Mobile AMD Sempron 3500+ (1.80-GHz)❏Mobile AMD Sempron 3400+ (1.80-GHz)❏Mobile AMD Sempron 3200+ (1.60-GHz)■14.1-inch WXGA (1280 × 768) TFT display with over16.7million colors, varying by computer model■160-, 120-, 100-, 80-, 60-, or 40-GB high-capacity hard drive, varying by computer modelProduct Description■256-MB DDR synchronous DRAM (SDRAM) at 667 MHz and 533 MHz, expandable to 2.0 GB■Microsoft® Windows® XP Home Edition or Windows XP Professional, or Free DOS, varying by computer model■Full-size Windows keyboard with embedded numeric keypad ■TouchPad pointing device with on/off button and dedicated two-way scroll zone■Integrated 10/100 BASE-T Ethernet local area network (LAN) network interface card (NIC) with RJ-45 jack■Integrated high-speed 56K modem with RJ-11 jack■Integrated wireless support for Mini Card IEEE 802.11b and 802.11b/g WLAN device■Support for ExpressCard■External 65-watt or 90-watt AC adapter with 3-wire power cord■6-cell or 12-cell Li-Ion battery■Stereo speakers with volume up and down buttons■Integrated microphone (select models only)■Support for the following optical drives:❏DVD/CD-RW Combo Drive❏DVD±RW/R and CD-RW Double-Layer Combo Drive❏DVD±RW/R and CD-RW Double-Layer Combo Drive with LightScribe■Connectors:❏Audio-in (microphone)❏Audio-out (headphone)❏Consumer infrared lens❏Docking (select models only)❏ExpressCard❏External monitor❏IEEE 1394 digital (select models only)❏Memory Reader (select models only)❏Power❏RJ-11 (modem)❏RJ-45 (network)❏S-Video-out (select models only)❏Universal Serial Bus (USB) v. 2.01.2Resetting the ComputerIf the computer you are servicing has an unknown password,follow these steps to clear the password. These steps alsoclear CMOS:1.Prepare the computer for disassembly (refer to Section 5.3,“Preparing the Computer for Disassembly,” for moreinformation).2.Remove the real-time clock (RTC) battery (refer toSection 5.5, “RTC Battery,” for more information).3.Wait approximately 5 minutes.4.Replace the RTC battery and reassemble the computer.5.Connect AC power to the computer. Do not reinsert anybatteries at this time.6.Turn on the computer.All passwords and all CMOS settings have been cleared.1.3Power ManagementThe computer comes with power management features thatextend battery operating time and conserve power. Thecomputer supports the following power management features:■Standby■Hibernation■Setting customization by the user■Hotkeys for setting the level of performance■Battery calibration■Lid switch standby/resume■Power button■Advanced Configuration and Power Management (ACPM) compliance1.4External ComponentsThe external components on the front of the computer are shownbelow and described in Table 1-1.Front ComponentsTable 1-1Front ComponentsItem Component Function1Wireless switch(select models only)Turns the wireless feature on or off, but does not create a wireless connection.✎To establish a wireless connection,a wireless network must already beset up.2Wireless light(select models only)Blue: An integrated wireless device, such as a wireless local area network (LAN) device and/or a Bluetooth® device, is turned on.Amber: An integrated wireless device is turned off.3Consumer infraredlens(select models only)Links the computer to the HP Remote Control (select models only).4Audio-in(microphone)jack Connects an optional computer headset microphone, stereo array microphone, or monaural microphone.5Audio-out(headphone)jack Produce sound when connected to optional powered stereo speakers, headphones, ear buds, a headset, or television audio.The external components on the right side of the computerare shown below and described in Table 1-2.Right-Side ComponentsTable 1-2Right-Side ComponentsItem Component Function1Optical drive Reads an optical disc.2USB ports (2)Connect optional USB devices.3RJ-11 (modem) jack Connects a modem cable.4Power connector Connects an AC adapter.5Security cable slot Attaches an optional security cable to thecomputer.✎The security cable is designed to actas a deterrent, but it may not preventthe computer from being mishandledor stolen.The external components on the left side of the computer are shown below and described in Table 1-3.Left-Side ComponentsTable 1-3Left-Side ComponentsItem Component Function1S-Video-out jack Connects an optional S-Video device suchas a television, VCR, camcorder, overheadprojector, or video capture card.2External monitor port Connects an external VGA monitor orprojector.3Expansion port 3Connects the computer to an optionalexpansion product.✎The computer has only oneexpansion port. The termexpansion port 3 describes thetype of expansion port.4RJ-45 (network) jack Connects a network cable.5USB port Connects an optional USB device.61394 port Connects an optional IEEE 1394 or 1394adevice, such as a camcorder.7Memory Reader Supports the following optional digital cardformats: Secure Digital (SD) Memory Card,MultiMediaCard (MMC), Secure DigitalInput/Output (SD I/O), Memory Stick (MS),Memory Stick Pro (MSP), xD-Picture Card(XD), xDPicture Card (XD) T ype M.8Memory Reader light On: A digital card is being accessed.9ExpressCard slot Supports optional ExpressCard/54 cards.The computer keyboard components are shown below and described in Table 1-4.Keyboard ComponentsTable 1-4Keyboard ComponentsItem Component Function1Function keys (12)Execute frequently used system functionswhen pressed in combination with the fnkey.2caps lock key Enables caps lock and turns on thecaps lock light.3fn key Executes frequently used systemfunctions when pressed in combinationwith a function key or the esc key.4Windows logo key Displays the Microsoft Windows Startmenu.5Windowsapplications key Displays a shortcut menu for items beneath the pointer.6Arrows keys Move the cursor around the screen.7Embedded numerickeypad keys (15)Can be used like the keys on an external numeric keypad.8num lock key Enables numeric lock, turns on theembedded numeric keypad, and turnson the num lock light.The computer top components are shown below and described in Table 1-5.Top ComponentsTable 1-5Top ComponentsItem Component Function1Power button When the computer is■Off, press to turn on the computer.■On, press to enter hibernation.■In standby, briefly press to exit standby.■in hibernation, briefly press toexit hibernation.2Speakers (2)Produce sound.Product Description3Media button If QuickPlay is not installed and thecomputer is■On, the media button opens the music program or Media menu, allowing you toselect a multimedia program.■Off, the media button does not function.■In standby, the media button resumes from standby into Windows.If QuickPlay is installed and the computer is■On, the media button opens the music program or Media menu, allowing you toselect a multimedia program.■Off, the media button opens the music program or the Media menu, allowingyou to select a multimedia program.■In standby, the media button resumes from standby into Windows.✎The media button does not affect thehibernation file or the procedure forrestoring from hibernation.4Volume mute button Mutes and restores speaker sound.5Volume scroll zone Adjusts volume. Slide your finger to the leftto decrease volume and to the right toincrease volume. Alternatively, you can tapthe left half of the scroll zone to decreasevolume, or you can tap the right half of the scroll zone to increase volume.Table 1-5Top Components (Continued)ItemComponent FunctionProduct DescriptionThe computer TouchPad components are shown below and described in Table 1-6.TouchPad ComponentsProduct DescriptionTable 1-6TouchPad ComponentsItem Component Function1T ouchPad light Blue: T ouchPad is enabled.Amber: T ouchPad is disabled.2T ouchPad Moves the pointer and selects or activatesitems on the screen. Can be set to performother mouse functions, such as scrolling,selecting, and double-clicking.3T ouchPad horizontalscroll zoneScrolls left or right.4Left and rightT ouchPad buttons Function like the left and right buttons on an external mouse.5T ouchPad verticalscroll zoneScrolls up or down.6T ouchPad on/offbuttonEnables/disables the T ouchPad.Product DescriptionThe external components on the bottom of the computerare shown below and described in Table 1-7.Bottom ComponentsTable 1-7Bottom ComponentsItem Component Function1Battery bay Holds the battery.2Battery release latch Releases the battery from the batterybay.3Optical drive Reads an optical disc.4Hard drive bay Holds the hard drive.Product Description5vents (4)Enable airflow to cool internalcomponents.✎The computer fan starts upautomatically to cool internalcomponents and preventoverheating. It is normal for theinternal fan to cycle on and offduring routine operation.6Memory module compartment Contains the memory module slots.7Mini Card compartment Holds a wireless LAN device(select models only).✎To prevent an unresponsivesystem and the display of awarning message, replace withonly a Mini Card deviceauthorized for use in thecomputer by the governmentalagency that regulates wirelessdevices in your country. If youreplace the device and thenreceive a warning message,remove the device to restorecomputer functionality. Thencontact Customer Care through the Help and Support Center.Table 1-7Bottom Components (Continued)ItemComponent FunctionProduct Description1.5Design OverviewThis section presents a design overview of key parts and featuresof the computer. Refer to Chapter 3, “Illustrated Parts Catalog,”to identify replacement parts, and Chapter 5, “Removal andReplacement Procedures,” for disassembly steps.The system board provides the following device connections:■AMD Turion and Mobile AMD Sempron processors or Intel Core Duo, Core Solo, Celeron processors■Audio■Display■ExpressCard■Fan■Hard drive■Keyboard and TouchPad■Memory module■Mini Card modulesÄCAUTION: To properly ventilate the computer, allow at least a 7.6-cm (3-inch) clearance on the left and right sides of the computer.The computer uses an electric fan for ventilation. The fan iscontrolled by a temperature sensor and is designed to turn onautomatically when high temperature conditions exist. Theseconditions are affected by high external temperatures, systempower consumption, power management/battery conservationconfigurations, battery fast charging, and software. Exhaust air isdisplaced through the ventilation grill located on the left side ofthe computer.2TroubleshootingÅWARNING: Only authorized technicians trained by HP should repair this equipment. All troubleshooting and repair procedures are detailedto allow only subassembly-/module-level repair. Because of thecomplexity of the individual boards and subassemblies, do not attemptto make repairs at the component level or modifications to any printedwiring board. Improper repairs can create a safety hazard. Anyindication of component replacement or printed wiring boardmodification may void any warranty or exchange allowances.2.1Setup Utility in Windows XPThe Setup Utility is a ROM-based information and customizationutility that can be used even when your Windows operatingsystem is not working or will not load.The utility reports information about the computer and providessettings for startup, security, and other preferences.1.Turn on or restart the computer in Windows.2.Before Windows opens and while the “Press <F10> to entersetup” prompt is displayed in the lower-left corner of thescreen, press f10.TroubleshootingUsing the Setup UtilityChanging the Language of the Setup Utility The following procedure explains how to change the language ofthe Setup Utility. If the computer is not in the Setup Utility, beginat step 1. If the computer is in the Setup Utility, begin at step 2.1.To open the Setup Utility, turn on or restart the computer inWindows, and then press f10 while the prompt, “Press <F10>to enter setup,” is displayed in the lower-left corner of thescreen.e the arrow keys to select System Configuration >Language, and then press enter.3.Press f5 or f6 (or use the arrow keys) to select a language, andthen press enter to select a language.4.When a confirmation prompt with your preference selectedis displayed, press enter to save your preference.5.To set your preferences and exit the Setup Utility, press f10and then follow the instructions on the screen.Your preferences go into effect when the computer restarts inWindows.TroubleshootingNavigating and Selecting in the Setup Utility Because the Setup Utility is not Windows-based, it does notsupport the TouchPad. Navigation and selection are by keystroke.■To choose a menu or a menu item, use the arrow keys.■To choose an item in a drop-down list or to toggle a field, for example an Enable/Disable field, use either the arrowkeys or f5 or f6.■To select an item, press enter.■To close a text box or return to the menu display, press f1.■To display additional navigation and selection information while the Setup Utility is open, press f1.Displaying System InformationThe following procedure explains how to display systeminformation in the Setup Utility. If the Setup Utility is not open,begin at step 1. If the Setup Utility is open, begin at step 2.1.To open the Setup Utility, turn on or restart the computer inWindows, and then press f10 while the prompt, “Press <F10>to enter setup,” is displayed in the lower-left corner of thescreen.2.Access the system information by using the Main menu.3.To close the Setup Utility without changing any settings, usethe arrow keys to select Exit > Exit Discarding Changes,and then press enter. (The computer restarts in Windows.)TroubleshootingRestoring Default Settings in the Setup Utility The following procedure explains how to restore the Setup Utilitydefault settings. If the computer is not in the Setup Utility, beginat step 1. If the computer is in the Setup Utility, begin at step 2.1.To open the Setup Utility, turn on or restart the computer inWindows, and then press f10 while the prompt, “Press <F10>to enter setup,” is displayed in the lower-left corner of thescreen.2.Select Exit > Load Setup Defaults, and then press f10.3.When the Setup Confirmation is displayed, press enter to saveyour preferences.4.To set your preferences and exit the Setup Utility, press f10,and then follow the instructions on the screen.The Setup Utility default settings are set when you exit theSetup Utility and go into effect when the computer restarts.✎Your password, security, and language settings are not changed when you restore the factory default settings.Using Advanced Setup Utility FeaturesThis guide describes the Setup Utility features recommended forall users. For more information about the Setup Utility featuresrecommended for advanced users only, refer to the Help andSupport Center, which is accessible only when the computer is inWindows.The Setup Utility features available for advanced users include ahard drive self-test, a Network Service Boot, and settings for bootorder preferences.The “<F12> to boot from LAN” message that is displayed in thelower-left corner of the screen each time the computer is startedor restarted in Windows or restored from hibernation is theprompt for a Network Service Boot.The “Press <ESC> to change boot order” message that isdisplayed in the lower-left corner of the screen each time thecomputer is started or restarted in Windows or restored fromhibernation is the prompt to change the boot order.Closing the Setup UtilityYou can close the Setup Utility with or without saving changes.■To close the Setup Utility and save your changes from the current session, use either of the following procedures:❏Press f10, and then follow the instructions on the screen.– or –❏If the Setup Utility menus are not visible, press esc toreturn to the menu display. Then use the arrow keys toselect Exit > Exit Saving Changes, and then press enter.When you use the f10 procedure, you are offered an optionto return to the Setup Utility. When you use the ExitSaving Changes procedure, the Setup Utility closes whenyou press enter.■To close the Setup Utility without saving your changes from the current session:If the Setup Utility menus are not visible, press esc to returnto the menu display. Then use the arrow keys to select Exit >Exit Discarding Changes, and then press enter.After the Setup Utility closes, the computer restarts in Windows. Setup Utility MenusThe menu tables in this section provide an overview of SetupUtility options.✎Some of the Setup Utility menu listed in this chapter may not be supported by your computer.Main MenuSecurity MenuTable 2-1 Main MenuSelect To Do ThisSystem Information■View and change the system time and date.■View identification information about thecomputer.■View specification information about theprocessor, memory size, system BIOS, andkeyboard controller version (select modelsonly).Table 2-2Security MenuSelect To Do ThisAdministrator password Enter, change, or delete an administratorpassword.Power-on password Enter, change, or delete a power-on password.System Configuration MenuTable 2-3System Configuration Menu Select To Do ThisLanguage Support Change the Setup Utility language.Embedded WLAN Device Radio Enable/disable an embedded wireless LAN device.Embedded Bluetooth Device (select models only)Enable/disable an embedded Bluetooth device (select models only).Enhanced SA T A support(select models only)Enable/disable enhanced SA T A mode.Boot Options Set the following boot options:■f10 and f12 Delay (sec.)—Set the delay for thef10 and f12 functions of the Setup Utility inintervals of 5 seconds each (0, 5, 10, 15, 20).■CD-ROM boot—Enable/disable boot fromCD-ROM.■Floppy boot—Enable/disable boot from Floppy.■Internal Network Adapter boot—Enable/disableboot from Internal Network Adapter.■Boot Order—Set the boot order for:❐USB Floppy❐A T API CD/DVD ROM Drive❐Hard drive❐USB Diskette on Key❐USB Hard drive❐Network adapterDiagnostics Menu2.2Setup Utility in Windows VistaThe Setup Utility is a ROM-based information and customization utility that can be used even when your Windows® operating system is not working or will not load.✎The fingerprint reader (select models only) does not workwhen accessing the Setup Utility.The utility reports information about the computer and provides settings for startup, security, and other preferences.To start the Setup Utility:1.Turn on or restart the computer.2.Before Windows opens and while “Press <F10> to entersetup” is displayed in the lower-left corner of the screen,press f10.Table 2-4Diagnostics MenuSelectTo Do This Hard Disk Self T est Run a comprehensive self-test on the hard drive.。

惠普笔记本拆解详细教程[引用2008-06-07 16:59:24]字号：大中小拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

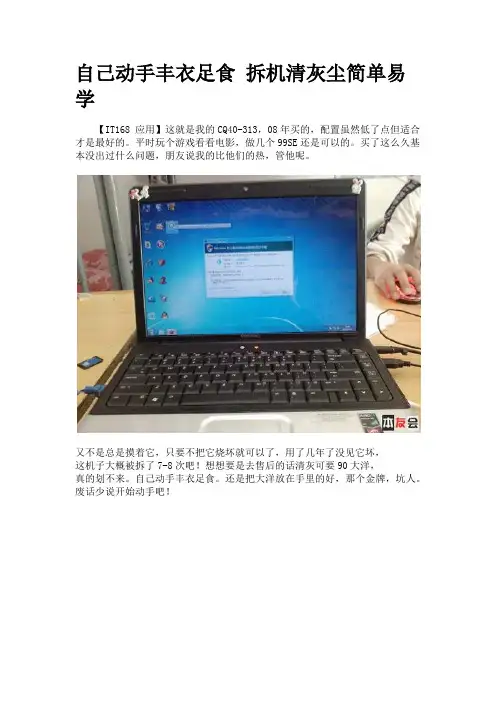

自己动手丰衣足食拆机清灰尘简单易学【IT168 应用】这就是我的CQ40-313，08年买的，配置虽然低了点但适合才是最好的。

平时玩个游戏看看电影，做几个99SE还是可以的。

买了这么久基本没出过什么问题，朋友说我的比他们的热，管他呢。

又不是总是摸着它，只要不把它烧坏就可以了，用了几年了没见它坏，这机子大概被拆了7-8次吧！想想要是去售后的话清灰可要90大洋，真的划不来。

自己动手丰衣足食。

还是把大洋放在手里的好，那个金牌，坑人。

废话少说开始动手吧！就只要这几样工具就可以搞定它了，棉签的用处等下讲。

超市买的刷子1块钱。

电脑城买的硅脂便宜货。

把电池拆下来，所见之处螺丝通通卸掉。

记得把类分好。

硬盘的下面3个。

光驱下面还有一个隐蔽的银白色螺丝取下来。

不然开关板取不下来。

键盘有个卡子，用小起子往下挤，然后拿住ESC键往上拉，不要太用力慢慢来，下面有双面胶粘住的。

键盘的下面有扣子式卡子，把两端同时往前面轻轻一推，键盘就会脱离，键盘的下面，见到的螺丝取下，接口电路同键盘一样方法取下，各接口应记住，不要混淆了。

奥特兰星的喇叭音质不错，比一般的笔记本声音要大，喜欢！屏轴处有5各螺丝取下来，左边2个，右边3个。

这样就可以把屏幕取下来了，不幸的是上个月把屏摔坏了，换了奇美全新屏大洋550，本来也想把屏幕拆解下来的由于时间问题有时间再讲。

取下屏幕的样子，这样就可以把掌托取下来了。

看到主板的一面了。

把主板左上角的螺丝和右下角铜色出的螺丝取下来就可以把主板全部取下来了，右下面的音频线路取下。

看一看散热模块，一看就是小气，只有一根导热管，怪不得这么热。

好想有时间改造一下，可惜还没有过保。

把风扇的铁盖取下来就可以看到里面了，由于上次换屏清理了一次灰尘，所以看不到什么灰了。

把叶片取下-用手拿住对应的叶片，轻轻往上提，就可以把它取下来，扫灰，打油就可以搞定，我一般用煤油先洗一次轴，再打一点黄油在轴上，可以用3个月左右。

拆散热模块CPU有4个固定螺丝，不要一个一个的拆，应轮着每个拧几圈的方式卸。

部分惠普打印机/一体机拆机方法一、2128（1）将四颗螺丝拧开，如图1所示。

将整个机器上盖拆下。

拆下上盖时应注意慢抬，以免损伤机器内的控制面板及扫描组件与主板的连接线，如图2所示。

图1图2（2）拆除图3上所示的六颗螺丝，便可以拆下笔架，拆除时应注意笔架与主板的连接线。

如图3所示。

图3（3）将后挡纸板取下，拆下最右边的清洁单元，然后拧下中间的螺丝和左边的卡子，便可以拆除整个进纸单元。

如图4所示。

图4（4）拧下螺丝，拆除马达，便可以取下主板。

如图5所示。

图5（5）取下整个玻璃板，便可以拆下扫描头组件，取下玻璃板时应注意控制面板下的数据线。

如图6所示。

图6二、3508/3608（1）将图1所示的控制面板按图2所示的黄色箭头方向打开。

图1图2（2）将图3中红圈中的螺丝拧下来，取下话筒下边的盖子。

图3 （3）拧下图4中2个红圈处的螺丝。

图4 （4）将图5中3个孔处的螺丝拧下来。

图5（5）将图6中红圈处的螺丝拧下来，并把后挡板按图6中黄色箭头的方向取下来，就可以拿下中间的壳了。

图6（6）拔掉图7、图8中所示的各连接到板上的数据线。

图6图7（7）把固定板的螺丝拧下来，就可以把板取下来了。

如图8红圈所示。

图8（8）将图9红圈处的铁板取下来，取下时要小心两边的卡子。

图9（9）将扫描组件取下来的时候注意图10中两个红圈处的卡子。

图10 （10）然后即可拆卸机器。

如图11、图12所示。

图11图12打印机下半部分的拆卸方法参见DJ3000系列。

如图13所示。

图13三、5328（1）取下机器的白色外盖。

如图1、图2所示。

图1将这个白色的盖取下来图2（2）将控制面板的外盖取下来。

如图3、图4所示。

图3图4（3）将图5中红圈处的2个小堵塞物拿下来，这里有2颗螺丝。

图5（4）将2颗螺丝拧下来，就可以取下控制面板了。

如图6所示。

图6（5）将固定侧盖的螺丝拧下来。

如图7所示。

图7（6）取下侧盖时注意机器低部的卡子。

如图8所示。

图8（7）取下白色的盖子。

HP CQ40和CQ45的结构是差不多的，所以以cq40来示范。

好了，废话少说了，拆机、上图：不好意思再啰嗦下，拆机的朋友首先要记得放静电哦，可以把手放在接地的金属物上，或者放在自来水上冲一会再擦干。

静电击穿芯片别怪我。

拔掉交流电源。

主角登场：两用螺丝刀（一字口的拆CPU，十字口的拆其它所有螺丝）散热硅胶和CPU上的散热贴正面照（A面）反面照（D面）第一步：拆掉电池，不要忘记了红圈这里的两颗螺丝。

共6颗小螺丝。

第二步：把3个盖子拆掉（硬盘盖、内存盖、主板电池盖）盖子合影留恋第三部：拆下内存和无线网卡。

内存拆法是把内存条两端的卡子向外稍微掰开，让卡子离开内存条两端缺口，再向上45°拔出。

看上面第二张图上画红框的部位。

镁光DDR2 800 2G内存。

要是2G一根的那该多好，免得升级造成浪费。

拆掉硬盘上的3颗小螺丝，再向左推就能拿下来。

D面螺丝拆尽后，扣住光驱挡板就能拖出光驱B面和C面照拆完D面能拆的螺丝，（有些螺丝在后面的图片中特别提醒拆红色加粗表示）拿出硬盘、内存、无线网卡、光驱后，接下来拆C面C面首先拆键盘，拆法：双手按住键盘往下拉，让键盘上方的几个黑色小卡子离开键盘。

如果拿不出，请往下拉键盘的同时，用薄的东西在键盘上方往下轻轻撬。

在那4、5个卡子的左右撬。

键盘离开C面时，不要忘记了拔掉键盘与主板的排线。

方法：把主板上键盘排线两端的卡子向上推开，才能拿出键盘排线。

不能硬拽。

键盘正面键盘背面红圈处是笔记本底面上螺丝的地方，把D面中间3颗螺丝拧下，键盘才拆的动。

中间是键盘插在主板上的排线。

拿掉键盘后，可以看到中间的喇叭和左边黑色无线网卡的天线。

画红圈处的螺丝拿掉，再沿黑框外边沿轻撬，就可以取出电源和无线开关所在的面板了。

我是用指甲沿黑框外边沿划开的。

如果取不出，请看下面红字。

电源和无线开关所在的面板反面这里特别提醒红圈处的金属片有螺丝与C壳相连，应该在拿出光驱后，把光驱位C壳上的一颗极小的螺丝拆了。

前言：惠普CQ40系列的笔记本在同学中使用范围还是比较广的。

时间用久了难免要更换硬件或者除尘什么的。

拿去服务中心除尘要80块，心疼。

所以还是DIY吧。

下面就是我用我的CQ41-204TX做的教程了。

如果担心售后质保什么的不敢自己弄，那还是拿去服务中心搞一下吧，么的事，几百块罢了，反正老板不在乎小钱。

不过我还是心疼的，哈哈。

老实说我觉得售后服务什么的就是一句废话，不说维修人员技术有限，单说电脑质量我就觉得没那么容易出问题。

注意：如果是装机，请从前往后看；如果是拆机，请从后往前看。

工作前先洗手。

所用工具：两把十字起子（螺丝刀），一大一小。

如果恰好大小合适，一把就够了。

最好再来一块磁铁，没有就算了，工作时小心点就行了。

教程相当详细，没有跳步骤，关键地方都在图上标出来了，没道理学不会。

1、风扇除尘后首先把风扇上4颗小螺丝拧上。

1、将装好的风扇安装到底板上。

2、风扇装好后将主板安装到底板上，注意拿主板前手要先放电，起码要洗洗手、摸摸地什么的。

该连接的线要连接好。

3、主板安装好，拧螺丝。

注意，螺丝拧个差不多就行了，不要特别紧，不然既容易滑丝又不方便下次拧松它。

4、检查主板上的线是否都接好了。

手托板安装好，线接上。

5、安装屏幕。

注意，左右都有螺丝。

右边细长的线是麦克风的线，接好；左边粗短的是屏幕摄像头的线，接好；还有两根细长的线，是接在无线网卡上的，固定在槽中，穿过圆孔。

6、安装无线网卡，之前两根细长的线接好，线上和无线网卡上有数字1和2，注意1接1、2接2，不要接错。

7、装音响，拧好螺丝接好线。

8、安装键盘框，注意左下角那颗螺丝，一定要把键盘框安装到位后再拧紧，不然键盘框会装得很难看。

线接好。

9、装键盘。

注意，与之前的不一样，键盘一定要先接线再安装，因为如果先安装就接不了线了。

安装好后在键盘上压几下，使键盘背面的双面胶与手托板贴紧。

10、正面大致成形了。

11、屏幕合上，翻过来，使机器底朝天。

拧上光驱槽口上那颗银色的小螺丝。

【拆解】+【清灰】+【相变】惠普CQ42,G42完整拆解！强力奉上~附温度对比图今天有人拿CQ42来降温，本人是新手，G42就是俺拆的第一台机，因为顺利拆了G42，遇到了爱拆客，买了一套工具，才走上拆客之路，我的拆机年龄还不到一个月。

(注：G42和CQ42拆解一样)感谢站长提供的技术指导，感谢所有本站拆客们发贴给我的拆机灵感，今天顾客不在，使劲拍，希望这贴是CQ42在本站最完整的拆解攻略.以后发贴一律无需回复即可看到全部内容，但还是希望回复批评指正先来一张拆解前的温度压力测试图，软件--360硬件大师。

为防止静电损害，请使用接地腕带或不时地触摸未上漆的金属表面，以导去身上的静电将电池取出，按电源键数次对电脑进行放电首先拆无线。

内存面板，再拆硬盘面板（右下）先说说拆硬盘面板，将上面两螺丝拆下来后，拿掉硬盘盖，里面有三个固定硬盘的螺丝，将其拧下来，然后拔下硬盘与主板的排线，拿着黑色的小东东直接向上拉出来，看图拆下硬盘后，下面还有两螺丝不要忘了拆下来，注意长短不同，分好类。

看图硬盘盖板左边还有一个固定光驱的螺丝，拧下稍用点力，将光驱取出，看图再看看无线网卡，拧下唯一的螺丝，网卡会自动呈45度翘起，将其它取出，用指夹平均用力将线取下，线上标的1.2和网卡的1.2对应，装回去时不会搞反，看图最后将D面四周的螺丝拧下，电池盒里七个螺丝拧下，左中右三个标有键盘的螺丝拧下，完成D面的拆解，看图接下来拆解C面部分，将电脑翻过来，打开屏幕呈90，先拆键盘，将针插入键盘中间上端，如果没有针，建议抱起电脑，将键盘朝下，他会出来一点点。

看图将键盘翻转180度，下面有排线，很容易拆，将黑条条向上提一下，它将呈90度旋转，将键盘取出。

看图将C面上唯一的螺丝拆下，很容易找得到，看图。

再将C面上的四处排线取下，有三处同键盘排线取下的方法相同，左上一处直接轻轻拉出即可，看图这是用QQ截图将三图搞在一起，PS突然不能合成，晕死，好戏在后头，请继续看下去。

罗丝表1和2分不清T40拆机步骤1.笔记本电脑电池的拆卸在笔记本电脑的拆卸过程中，我们要做的第一步就是要把电池取掉，这样避免了带电作业的危险性。

具体步骤如图所示。

把电池锁定开关拨到朝“1”所示的位置。

按图所示把另一电池锁拨到“2”所示的方向，手握住电池朝“3”箭头所示方向拖出就可以了如图所示，把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出，然后向弹出的方向拉伸即可。

如图所示，这时光驱已经出来一半了，拖住光驱的底部向“3”所示方向平行拖出即可。

如图所示，先取掉固定硬盘的螺丝如“1”所示。

如图所示，把笔记本电脑打开，成半开状态。

双手向“2”所示的方向拖出。

4. 笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。

如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。

按照“4”所示的方向取出内存。

5. 笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。

如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。

如图所示，键盘这时可以取下，但要注意键盘与主板的连线。

用力不要过大以免损坏键盘线，按照“1”所示的方向拔出接口即可。

6. 笔记本内置内存的拆卸如图所示，取下键盘后你会看到键盘下有一条内存，这时按照“1”、“2”所示的方向取下内存即可。

用力不要太大以免造成内存插槽的损坏。

7. 调制解调器和蓝牙卡的拆卸如图所示，MODEM就在内存的旁边，第一步先拧掉“1”所示的螺丝，然后按照“2”所示的方向拔出即可。

如图所示，按照“3”、“4”、“5”所示的方向分别拔出各种连线即可。

8. 无线网卡的拆卸如图所示，把“1”、“2”、“3”所示的螺丝全部拧掉，有两点要注意：在拧螺丝之前要把螺丝上面的垫片去掉不要损坏掉；要注意螺丝的位置，因为三种螺丝的长短是不同的，如果拧错会造成主板短路的。

切记！！！如图所示，先按照“4”所示方向把触摸板鼠标与主板的连线拔掉。

联想c440电脑拆机图解
这次写的是联想C440,这是一款一体机，这款机器并不难拆，拆惯机器的人，第一次遇到问题也不大，之所以写出来是给那些刚刚接触这一行的朋友。

联想c440电脑拆机图解，欢迎大家阅读参考。

1、拆后壳的下半步，这里没螺丝，直接用力推就行
2、先拆底座再取掉光驱和硬盘，光驱比较好拆，有个插销，拉着下不放，光驱就可以直接拔出来了。

底座有四个螺丝固定拧开就好，硬盘也是用力直接拔，可能比较紧，不有怕用力，小女生就别拆了，除非你是女汉子。

3、拧掉黑色的螺丝，起掉后壳，仔细点，一般来说光驱那里有一个，硬盘哪里有两个，边上的就不说了，还是那句话，要仔细。

4、拆USB接口，拆这里特别注意，线下有个螺丝
5、拆连接线、网卡、内存，网卡有螺丝固定，内存有卡扣拨一下就弹出来了
6、拆风扇，这里没难度就不多说了，值得一说的是注意拆完风扇拆CPU时，CPU和座子都有个小三角,放时别搞错了，还有注意主板上的跳线冒别弄丢了。

7、如果不拆屏，这里就结束了。

[联想c440电脑拆机图解]相关文章：
1.联想G400笔记本电脑拆机图解
2.雷神911电脑图解拆机
3.联想平板电脑不能开机
4.电脑启动bios图解
5.如何制作电脑小报图解
6.电脑运行卡的解决办法图解
7.电脑水晶头接法图解
8.联想千元电脑配置清单
9.联想电脑显示器无信号
10.联想电脑变卡怎么办。
