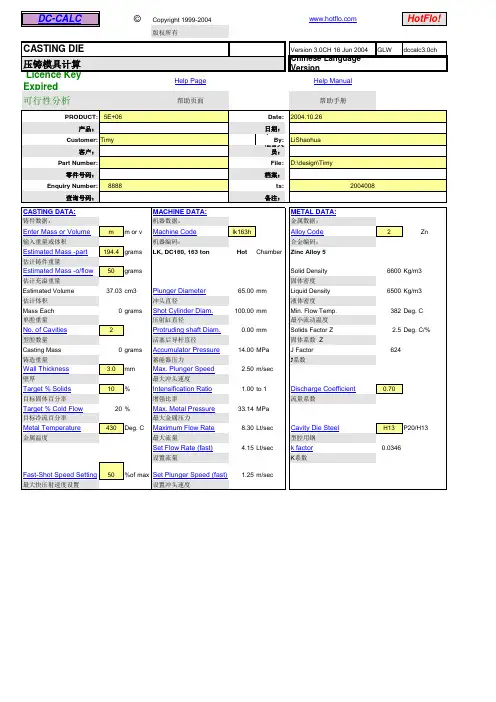

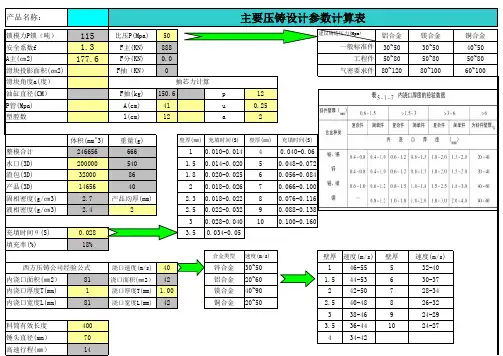

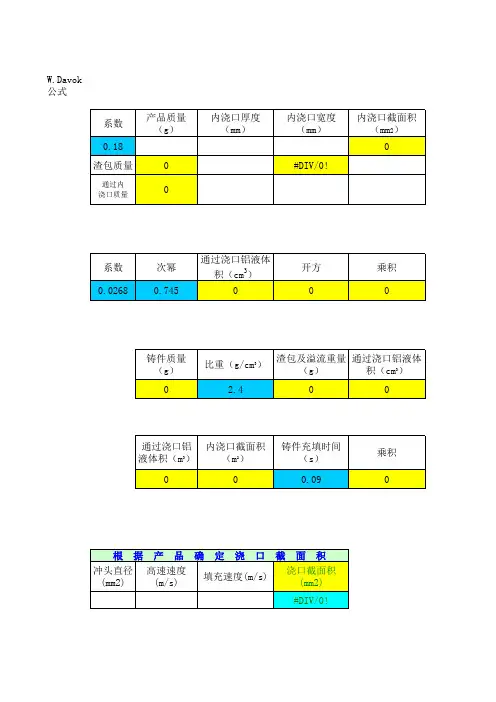

压铸模具参数计算表

压铸工艺参数的计算从持压终了至开模这段时间，根据铸件厚薄、复杂结构选择。

综合压铸过程的压铸工艺参数压力、速度、温度、时间选项择为：铸件壁厚、结构复杂，压力要大，留模时间要长;铸件壁薄、结构复杂，压射速度要快，模具温度要高;留模时间=产品壁厚X产品壁厚A、填充时间填充时间=0.01x产品壁厚x产品壁厚b、依据模具条件的高速速度高速速度=(产品+溢流重量)/压室截面积X填充时间X铝液密度C.依据机器能力的高速速度模具临界速度=550X√(浇口截面积)²X压射缸截面积XACC压力X10/(压室截面积)³(注：只考虑模具的浇口抵抗，充填抵抗时的实打速度)d.确认浇口速度浇口速度=压室截面积/浇口截面积X高速速度(一般为40-60m/s)例题：产品壁厚：3mm，产品+溢流重量：510g，压室截面积：19.63cm²，浇口截面积：1.04cm²,铝液密度：2.6g/cm³，ACC压力：14MPa，压射缸截面积：(π/4)×112=95cm²。

a.填充时间=0.01×3×3=0.063sb.高速速度=(510/19.63×0.063×2.6)=1.59m/sc.模具临界速度=550X√(1.04)²×95×14×19/(19.63)³=7.58m/sd.浇口速度=(19.63/1.04)X1.59=30.01m/s(3)快慢速度转换行程对于铝、镁合金来说，各个压射阶段的切换点尤为重要，比如低速在什么时候转入高速，高速什么时候转为增压等，直接影响到产品的表面和内部质量。

转换行程=空打行程-(产品+溢流重量/压室截面积X熔液密度)-余料厚度-1cm(一般考虑到行程开关的反应时间，转换行程可以延长1cm)例题：产品+溢流重量：510g，压室截面积：19.63 cm²，空打行程：368mm，余料厚度：23mm，铝液密度：2.6g/cm³转换行程=36.8-(510/19.63X2.6)-2.3-1=235mm二、压力参数(1)铸造压力铸造压力是获得铸件组织致密和轮廓的主要因素，又是压铸区别于其他铸造方法的主要特征.其大小取决于压铸机的结构及功率。

①增压缸工作压力值P 1（Mpa)11②增压缸直径D 1（mm)180增压缸半径R 1（mm)90增压缸面积S 1（mm 2)25434压室直径D 2(mm)140压室半径R 2(mm)70压室面积S 2(mm 2)15386压射比压P 2(Mpa)16.3653061投影面积S 3(mm 2)73801.7涨型力F 1(N)1207787.41锁模力F 2（N)1420926.37压铸机吨位（T)144.99注①：增压缸工作压力为压铸机增压缸油压表数据160T增压缸工作压力：10±1280T增压缸工作压力：10±1400T增压缸工作压力：10±1500T增压缸工作压力：11±1压室直径D 1（mm)140压室充满度﹪41.41注⑤:充填时间=0.01×产品壁厚(mm)×产品体积 / 表面积 * 2④压射慢速速度计算注④：压射冲头将注入压室的铝液平稳地推内浇口之间的压室空间内的过程就是低速过程卷入，防止铝液温度下降，导致过早凝固。

⑤充填时间计算慢射速度V 1(m/s)一般为0.1-0.30.20500T增压缸直径：？？注②：160T增压缸直径：162280T增压缸直径：180400T增压缸直径：192青色为输入值，橙色为计压铸机台选择内浇口总长度L1(mm)180③内浇口厚度H 1(mm) 3.5内浇口面积S 1(mm 2)630冲头面积S 2(mm 2)15386⑦压射有效长度L 2(cm)510浇注重量m 1(g)84476铝密度ρ（g/cm 3) 2.6填充比（推荐0.2-0.5）0.4141注③：.01×产品壁厚(mm)×产品壁厚(mm) 平均壁厚 =2将注入压室的铝液平稳地推移到内浇口位置，使铝液完全充满到压射冲头与空间内的过程就是低速过程（一般为0.1-0.3m/s）。

设置时要注意防止空气度下降，导致过早凝固。

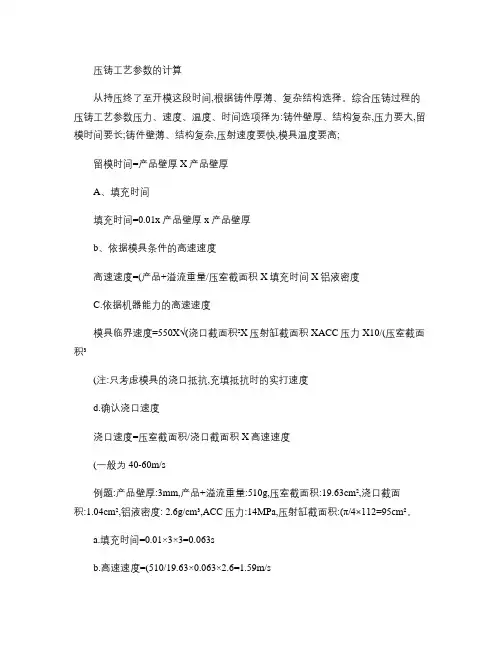

压铸工艺参数的计算从持压终了至开模这段时间,根据铸件厚薄、复杂结构选择。

综合压铸过程的压铸工艺参数压力、速度、温度、时间选项择为:铸件壁厚、结构复杂,压力要大,留模时间要长;铸件壁薄、结构复杂,压射速度要快,模具温度要高;留模时间=产品壁厚X产品壁厚A、填充时间填充时间=0.01x产品壁厚x产品壁厚b、依据模具条件的高速速度高速速度=(产品+溢流重量/压室截面积X填充时间X铝液密度C.依据机器能力的高速速度模具临界速度=550X√(浇口截面积²X压射缸截面积XACC压力X10/(压室截面积³(注:只考虑模具的浇口抵抗,充填抵抗时的实打速度d.确认浇口速度浇口速度=压室截面积/浇口截面积X高速速度(一般为40-60m/s例题:产品壁厚:3mm,产品+溢流重量:510g,压室截面积:19.63cm²,浇口截面积:1.04cm²,铝液密度: 2.6g/cm³,ACC压力:14MPa,压射缸截面积:(π/4×112=95cm²。

a.填充时间=0.01×3×3=0.063sb.高速速度=(510/19.63×0.063×2.6=1.59m/sc.模具临界速度=550X√(1.04²×95×14×19/(19.63³=7.58m/sd.浇口速度=(19.63/1.04X1.59=30.01m/s(3快慢速度转换行程对于铝、镁合金来说,各个压射阶段的切换点尤为重要,比如低速在什么时候转入高速,高速什么时候转为增压等,直接影响到产品的表面和内部质量。

转换行程=空打行程-(产品+溢流重量/压室截面积X熔液密度-余料厚度-1cm(一般考虑到行程开关的反应时间,转换行程可以延长1cm例题:产品+溢流重量:510g,压室截面积:19.63 cm²,空打行程:368mm,余料厚度:23mm,铝液密度: 2.6g/cm³转换行程=36.8-(510/19.63X2.6-2.3-1=235mm二、压力参数(1铸造压力铸造压力是获得铸件组织致密和轮廓的主要因素,又是压铸区别于其他铸造方法的主要特征.其大小取决于压铸机的结构及功率。

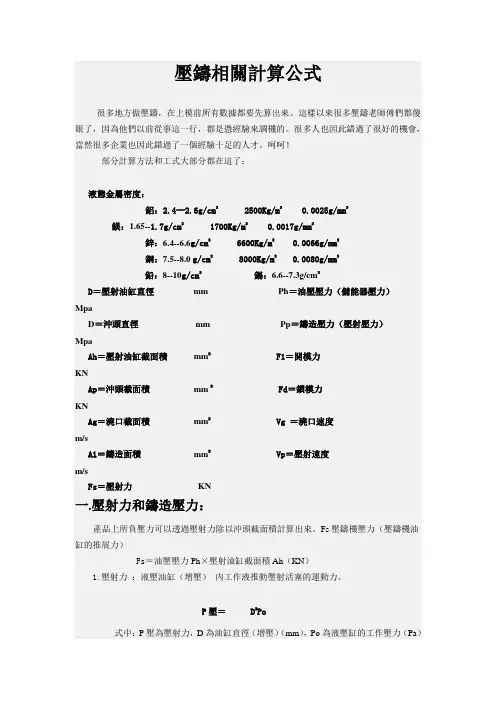

壓鑄相關計算公式很多地方做壓鑄，在上模前所有數據都要先算出來。

這樣以來很多壓鑄老師傅們都傻眼了，因為他們以前從事這一行，都是憑經驗來調機的。

很多人也因此錯過了很好的機會，當然很多企業也因此錯過了一個經驗十足的人才。

呵呵！部分計算方法和工式大部分都在這了：液態金屬密度：鋁：2.4--2.6g/cm3 2500Kg/m3 0.0025g/mm3鎂：1.65--1.7g/cm3 1700Kg/m3 0.0017g/mm3鋅：6.4--6.6g/cm3 6600Kg/m3 0.0066g/mm3銅：7.5--8.0 g/cm3 8000Kg/m3 0.0080g/mm3鉛：8--10g/cm3錫：6.6--7.3g/cm3D＝壓射油缸直徑mm Ph＝油壓壓力（儲能器壓力）MpaD＝沖頭直徑mm Pp＝鑄造壓力（壓射壓力）MpaAh＝壓射油缸截面積mm2 F1＝開模力KNAp＝沖頭截面積mm 2 Fd＝鎖模力KNAg＝澆口截面積mm2 Vg ＝澆口速度m/sA1＝鑄造面積mm2 Vp＝壓射速度m/sFs＝壓射力KN一.壓射力和鑄造壓力：產品上所負壓力可以透過壓射力除以沖頭截面積計算出來。

Fs壓鑄機壓力（壓鑄機油缸的推展力）Fs＝油壓壓力Ph×壓射油缸截面積Ah（KN）1.壓射力：液壓油缸（增壓）內工作液推動壓射活塞的運動力。

P壓＝ D2Po式中：P壓為壓射力，D為油缸直徑（增壓）（mm），Po為液壓缸的工作壓力（Pa）2. 鑄造力Pp（到產品上的壓力）Pp＝油壓壓力Ph×＝ (KN)3.比壓:填充時的比壓稱壓射比壓，增壓時的比壓稱為增壓比壓P＝4P壓/πd2式中：P為壓射比壓（MPa）， P壓為壓射力（N），d為沖頭直徑（mm）二.高速壓射速度與澆口速度：流量Q＝流速V×截面積A Q＝V1A1＝V2A2A1沖頭截面積A2澆口截面積、V1壓射速度、V2澆口速度壓射速度Vp×沖頭截面積AP＝澆口速度Vg×澆口截面積Ag澆口速度Vg（V2）＝壓射速度Vp(V1)×（m/s）壁厚（mm）澆口速度(m/s)－0.846－551.3－1.543－521.7－2.340－492.4－2.837－462.9－3.834－434.6－5.132－406.1－28－35⊙：現在有超高速鑄造，這樣的話，高速壓射速度為4---5m/s澆口速度設計為0---60m/s 三.充填時間：由於速度×面積是流量，所以容積除以流量可以得出實際充填時間，容積就是充填的產品（加上溢流、澆道最好）的體積，可以通過重量除以比重得出。

制件基本参
⑥圆形四侧抽芯
模芯尺寸*基数调整表
抽出机构设置
模框侧面需
局部增加尺
寸
局部增加长度计算方法：
①动模框局部需增加长度＝抽出距离＋浇排系统增加＋滑块座长度－该侧周边宽＋安全余量（0~70）。

②计算结果为负值时，不需增加。

③定模锁紧部分两侧宽度与动模一致，
选择参数压铸机吨位、
表（铝、锌、
压铸机参数
模框推荐尺寸
初定滑块座初定滑块尺寸
注：滑块座
长度计算方
法
锁紧面前面
的抽出机
构：滑块座
长度＝斜导
柱前面距离
＋锁紧面距
离＋斜导柱
直径＋斜导
柱后距离＋
锁紧垫片厚
度＋安全余
量。

②斜导柱在
锁紧面后面
的抽出机
构：滑块座
长度＝锁紧
前面距离＋
锁紧面距离
＋锁紧垫片
厚度＋斜导
柱前距离＋
斜导柱直径
＋斜导柱后
距离＋安全
余量。

③液压抽芯
器抽出机
构：滑块座
长度＝锁紧
前面距离＋
锁紧面距离
＋锁紧垫片
厚度＋连接
头长度＋安
全余量。

充满度计算表
比例系数
浇注金属比
压铸机压射速度选取表（制件重量≤1㎏）充填速度选取表（镁合金）。

壓鑄相關計算公式很多地方做壓鑄，在上模前所有數據都要先算出來。

這樣以來很多壓鑄老師傅們都傻眼了，因為他們以前從事這一行，都是憑經驗來調機的。

很多人也因此錯過了很好的機會，當然很多企業也因此錯過了一個經驗十足的人才。

呵呵！部分計算方法和工式大部分都在這了：液態金屬密度：鋁：2.4--2.6g/cm3 2500Kg/m3 0.0025g/mm3鎂：1.65--1.7g/cm3 1700Kg/m3 0.0017g/mm3鋅：6.4--6.6g/cm3 6600Kg/m3 0.0066g/mm3銅：7.5--8.0 g/cm3 8000Kg/m3 0.0080g/mm3鉛：8--10g/cm3錫：6.6--7.3g/cm3D＝壓射油缸直徑mm Ph＝油壓壓力（儲能器壓力）Mpa D＝沖頭直徑mm Pp＝鑄造壓力（壓射壓力）Mpa Ah＝壓射油缸截面積mm2 F1＝開模力KNAp＝沖頭截面積mm 2 Fd＝鎖模力KNAg＝澆口截面積mm2 Vg ＝澆口速度m/sA1＝鑄造面積mm2 Vp＝壓射速度m/sFs＝壓射力KN一.壓射力和鑄造壓力：產品上所負壓力可以透過壓射力除以沖頭截面積計算出來。

Fs壓鑄機壓力（壓鑄機油缸的推展力）Fs＝油壓壓力Ph×壓射油缸截面積Ah（KN）1.壓射力：液壓油缸（增壓）內工作液推動壓射活塞的運動力。

P壓＝ D2Po式中：P壓為壓射力，D為油缸直徑（增壓）（mm），Po為液壓缸的工作壓力（Pa）2. 鑄造力Pp（到產品上的壓力）Pp＝油壓壓力Ph×＝ (KN)Wg:為合金充填重量，充填質量（重量）Wg＝產品+集渣包質量高速行程＝÷沖頭截面積mm2（mm）⊙：溶液比重一般來講:鋁：固 2.64 g/cm3液2.4 g/cm3鎂：1.75g/cm3例：600g鋁制品，用70mm沖頭其高速行程是如下:600/2.64÷（π×72/4）＝5.9cm＝59mm五.增壓時間：澆口凝固時間的計算方法：澆口凝固時間T＝Ba×（澆口厚度）2式中：B是鋁：2.0 鎂是：1.5 a是鋁：0.01 鎂是：0.005六.鎖模力、開模力、脹型力的計算：1.開模力：F1＝鑄造面積A1×鑄造壓力Pp＋中子分力Fc2.脹型力：P脹≥A1×P式中：A1為總投影面積mm2 P為壓射比壓Mpa3.鎖模力：Fd≥P脹×K式中：K為安系數一般取0.85－－1.5 Fd為鎖模力七．充填速度：式中：V充為充填速度m/s F衝為衝頭截面積m2 V衝為衝頭速度m/s F內為內澆口截面積m2V充＝F衝V衝/F內八．壓室充滿度：式中：K為壓室起始充滿度V為金屬體積mm3 D為衝頭直徑mm L為壓室長度mmK＝經驗計算：衝頭直徑70mm 澆注重量3.6Kg充滿度＝1.81/3.6×100%＝50.3%衝頭直徑70m m 澆注重量4.3Kg 充滿度＝1.81/3.6×100%＝42.1%九．油缸行程計算：式中：S為抽芯距離mm S移為滑塊脫離產品所須距離mm K為安全系數取2－3mm S=S移＋K十．油缸推出力：式中：F為推出力（N）F包為鑄件、配件包緊、摩擦阻力（N）K為安全系數取1.2F推＞KF包十一．投影面積計算：總投影面積A＝A1＋A2＋A3＋A41.鑄件投影面積：設為長方形 A1＝長×寬×高2.澆注系統投影面積：A2＝（0.15到0.30）A1 選0.21 則A2＝0.21×A13.料柄投影面積：A3＝d2/4 d為衝頭直徑4.排渣系統投影面積：A4＝（0.1到0.2）A1 選0.12則A4＝0.12×A1⊙面積計算：1.長方形：周長C＝2（B＋A）面積S＝A×B2.正方形：C＝A×4 面積S＝A23.三角形：面積S＝4.平行四邊形：面積S＝AH5.梯形：面積S＝（A＋B）H (上底＋下底)×高÷26.圓形：面積直徑×＝半徑×2×直徑C＝d＝2r7.扇形：面積S＝× N N為圓心角⊙體積計算：1.正方體：表面積為S=6A2體積V＝A32.長方體：表面積S＝2（AB＋AH＋BH）體積V＝ABH3.圓柱體：表面積S＝CH＋2r2 體積V＝r2 H4.圓錐體：表面積S 體積V＝SH＝r2 H5.土方工程：方數＝橫截面積×長度L為長度體積V＝(A＋B)HL十二．高速壓射完成的力量：式中：W為壓射油缸活塞部分加活塞杆重量（Kg）V射出速度m/s g重力加速度9.8m/sec2衝擊力E＝十三. 拋丸運轉速度計算：式中：V為彈丸速度（m/s）n為拋丸輪的轉速（r/min）D為拋丸輪直徑mmV＝十四. 壓鑄機生產能力計算：式中：T＝（全年天數減去全年節假日天數）乘以機台每天工作時數＝全年工作時數減去保養、維修、換模等其它原因停機時間與全年有效工作時間之比t為壓鑄機每天換模所要時間（H）為機台開動率（%）K為廢品，加工、壓鑄M機為壓鑄機生產能力（件）T為壓鑄機全年有效工作時間（H）M機＝T/t××(1－K)十五. 勞動能力計算：式中：Q為生產能力（清理、打磨）的產能（件）N為生產作業人數D為計划期內每人的有效工作時間（H）t為單位產品的額定工時（H）Q＝DN/t十六.內澆口截面積：式中：Ag為內澆口截面積(mm2) G為通過內澆口合金的重量（g）X為液態金屬的密度( g/cm3 )V為內澆口金屬流動速度（m/s）T為充填時間（s）Ag＝十七.排氣槽截面積：（排氣槽截面積一般為內澆口的20%---50%，必要時可按公式算）式中：Fu為排氣槽截面積（mm2）；V為型腔和溢流槽的容積（cm3）；t為氣體排出時間（s）可以按充填時間取值；K為充填過程中，排氣槽的開放系數，K=0.1--1 鑄件小，金屬流速低排氣槽最後充填時，K取值大點，相反小些。

压铸工艺参数理论计算在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。

本文就压铸工艺参数理论计算和实践两方面进行讨论研究。

压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。

而本文重点分析速度和行程两个主要参数。

1. 压铸的四阶段压射计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。

1.1.1 第一阶段：慢压射1为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。

1.1.2 第二阶段：慢压射2金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。

1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。

1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。

1.2 计算模型1.2.1 根据1.1定义(参照图1),可以得到金属液在各阶段合金液的重量关系式。

G2=G浇G3+G4=G铸+G溢流其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。

G铸为铸件重量G溢为溢流系统的重量G2为慢压射2行程内压室能容纳的金属液重量G浇为浇注系统的重量1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2）金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1×S1=V2×S2= V3×S3 （注：V3 × S3是利用等式，而非金属液流量）其中V1：冲头速度S1：冲头面积V2：内浇口速度S2：内浇口面积V3：排气槽气体速度（推荐值75m/s）S3：排气槽的面积1.2.3 压铸时间[1]压铸时间包括充填时间，持压时间及铸件在压铸模型中停留的时间。

1.2.3.1 充填时间：金属液开始进入内浇口到型腔充满所需的时间。
