微机原理与接口技术设计实验

微机原理及接口技术实验一、实验目的本实验旨在通过学习微机原理和接口技术，了解和掌握微机系统的基本原理和接口技术的应用，培养学生对微机系统的认识和实践操作能力。

二、实验内容1. 微型计算机系统设计与搭建2. 微机输入输出接口技术应用实验3. 微机总线技术应用实验4. 微机存储器技术应用实验5. 微型计算机中断和DMA技术应用实验三、实验原理1. 微型计算机系统设计与搭建微型计算机主要由中央处理器、存储器、输入输出设备和总线组成。

本实验通过选择适当的芯片、电路连接和控制程序设计，实现一个基本的微型计算机系统。

2. 微机输入输出接口技术应用实验输入输出是微型计算机的重要组成部分，通过实验学习各种输入输出接口的原理和使用方法，并进行实际应用。

3. 微机总线技术应用实验总线是微型计算机各个部件之间传送数据和控制信息的公共通信路径。

通过实验学习总线的分类、结构和时序要求，掌握总线的实际应用。

4. 微机存储器技术应用实验存储器是微型计算机中存储数据和程序的重要设备。

通过实验学习不同类型存储器的原理和应用，掌握存储器的选择和使用。

5. 微型计算机中断和DMA技术应用实验中断和直接存储器访问（DMA）是微型计算机连接外部设备的重要技术。

通过实验学习中断和DMA的工作原理，掌握中断和DMA的应用方法。

四、实验步骤1. 根据实验要求，设计并搭建微型计算机系统；2. 连接输入输出设备，并编写控制程序；3. 进行输入输出接口技术应用实验，如串行通信、并行通信等；4. 进行总线技术应用实验，如总线传输数据测试等；5. 进行存储器技术应用实验，如读写存储器数据等；6. 进行中断和DMA技术应用实验，如中断服务程序编写等；7. 完成相关实验报告并进行总结。

五、实验设备和材料1. 微型计算机实验箱、电源适配器；2. 8051单片机、存储器芯片、输入输出芯片，如74HC164等；3. LED数码管、LCD液晶显示器、键盘、计算器等输入输出设备；4. 可编程芯片编程器、逻辑分析仪等实验设备。

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告，通过本次实验，我们将深入
了解微机原理与接口技术的相关知识，并通过实际操作来加深对这些知识的理解和掌握。

实验一，微机原理。

在本次实验中，我们首先学习了微机的基本原理，包括微机的组成结构、工作
原理和基本功能。

通过实际操作，我们了解了微机的主要组成部分，如中央处理器（CPU）、内存、输入输出设备等，并学习了它们之间的工作原理和相互配合关系。

同时，我们还学习了微机的基本指令系统和数据传输方式，加深了对微机工作原理的理解。

实验二，接口技术。

在接口技术的实验中，我们学习了微机与外部设备之间的接口技术，包括并行
接口、串行接口和通用接口等。

我们通过实际操作，了解了这些接口技术的工作原理和应用场景，学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三，实验综合。

在本次实验的最后，我们进行了一个综合实验，通过实际操作来综合运用微机
原理和接口技术的知识，实现一个具体的功能。

通过这个实验，我们加深了对微机原理与接口技术的理解，掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验，我们深入学习了微机原理与接口技术的相关知识，并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识，对我们今后的学习和工作都具有重要意义。

希望通过这次实验，能够对大家的学习和工作有所帮助，并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告，希望对大家有所帮助。

感谢大家的阅读！。

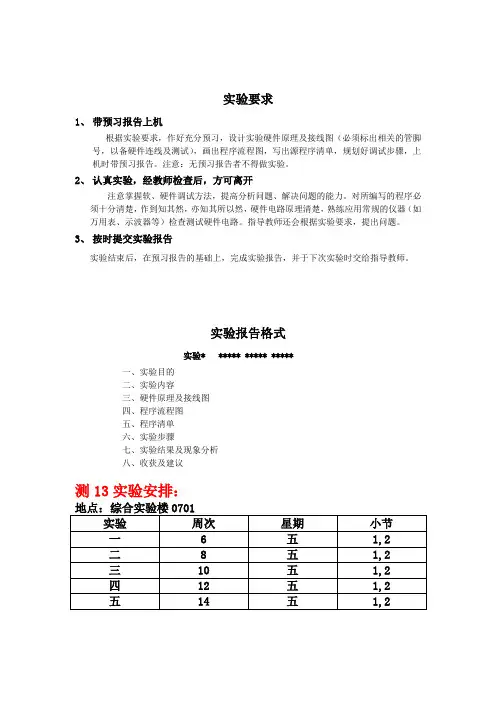

实验要求1、带预习报告上机根据实验要求，作好充分预习，设计实验硬件原理及接线图（必须标出相关的管脚号，以备硬件连线及测试），画出程序流程图，写出源程序清单，规划好调试步骤，上机时带预习报告。

注意：无预习报告者不得做实验。

2、认真实验，经教师检查后，方可离开注意掌握软、硬件调试方法，提高分析问题、解决问题的能力。

对所编写的程序必须十分清楚，作到知其然，亦知其所以然，硬件电路原理清楚，熟练应用常规的仪器（如万用表、示波器等）检查测试硬件电路。

指导教师还会根据实验要求，提出问题。

3、按时提交实验报告实验结束后，在预习报告的基础上，完成实验报告，并于下次实验时交给指导教师。

实验报告格式实验* ***** ***** *****一、实验目的二、实验内容三、硬件原理及接线图四、程序流程图五、程序清单六、实验步骤七、实验结果及现象分析八、收获及建议测13实验安排：地点：综合实验楼0701实验周次星期小节一 6 五1,2二8 五1,2三10 五1,2四12 五1,2五14 五1,2实验一汇编语言程序的调试一、实验目的1、掌握8086汇编程序的编辑、编译、连接及运行过程。

2、掌握使用HQFC软件调试程序的方法。

二、实验内容：编制程序并调试1、上机调试P45 项目1程序。

要求：1）写出调试步骤2）记下代码段数据。

3）记下数据段数据4）用单步调试法调试，记下每句程序目的操作数执行结果。

观察每句程序执行过程中CS、 IP、 FLAGS寄存器的变化。

2、上机调试P54 项目2程序，用单步调试法指出每句程序的调试结果。

要求：1）记下代码段数据。

2）记下数据段数据3）记下程序执行前附加段数据、程序执行后附加段数据。

3）用单步调试法调试，记下lop句之前每句程序目的操作数执行结果。

观察其它句程序的执行结果，观察每句程序执行过程中CS、 IP、 FLAGS寄存器的变化。

三、调试步骤1、编辑源程序，形成****.ASM文件（可用HQFC软件或XP系统下的记事本编辑源程序） (注：在E：盘上建立一个你自己的文件夹，保存你自己的文件)2、编译，形成****.OBJ文件（可用HQFC软件的编译功能）3、链接，形成****.EXE文件（可用HQFC软件的构建功能）4、运行（或调试）（可用HQFC软件的重构运行功能或开始调试）四、调试步骤参考1、编译（编译）在当前运行环境下，选择菜单栏中的“ASM文件编译”菜单，选择编译选项则程序对当前ASM源文件进行编译，编译调试窗口中输出汇编的结果，若程序汇编有错，则详细报告错误信息。

微机原理与接口技术实验指导书实验一：微处理器概述及数据传输实验一、实验目的•了解微处理器的基本概念和工作原理；•学习数据传输的基本知识；•掌握使用微处理器进行数据传输的方法。

二、实验器材•1个微处理器开发板；•1个串行通信模块；•相应的连接线。

三、实验内容在该实验中，你将学习如何使用微处理器进行数据传输，具体实验步骤如下：1.将开发板和串行通信模块连接起来；2.将数据发送器连接到串行通信模块的发送端口，将数据接收器连接到串行通信模块的接收端口；3.通过开发板上的开关设置要发送的数据；4.通过串行通信模块将数据发送到计算机；5.在计算机上使用相应的软件接收数据，并验证接收到的数据是否正确。

四、实验步骤1.将开发板和串行通信模块连接起来，确保连接正确并稳定；2.将数据发送器插入串行通信模块的发送端口，将数据接收器插入串行通信模块的接收端口；3.在开发板上的开关上设置要发送的数据；4.打开计算机上的串行通信软件，配置正确的串口号和波特率；5.点击软件的接收按钮，准备接收数据；6.在开发板上的开关上切换到发送模式，并观察串行通信模块的指示灯是否正常闪烁；7.在串行通信软件上观察接收到的数据是否与设置的数据一致；8.如果数据传输正常，则实验完成。

五、实验注意事项1.连接线务必稳固连接，确保数据传输正常；2.阅读并理解实验器材的使用说明书；3.注意保持实验环境的整洁，避免影响实验结果；4.在进行数据传输时，确保计算机已正确安装了相应的驱动程序。

六、实验总结通过这次实验，我们初步了解了微处理器的基本概念和工作原理，学习了数据传输的基本知识，并掌握了使用微处理器进行数据传输的方法。

我们在实验中成功地连接了开发板和串行通信模块，并成功地进行了数据传输。

通过实验，我们发现数据传输过程中需要注意连接线的稳固连接，以及计算机是否安装了相应的驱动程序。

实验的结果验证了我们的操作方法的正确性，同时也为后续实验奠定了基础。

注意：本指导书旨在引导实验过程，实验过程中如有任何危险情况，请立即停止实验并寻求实验室管理员的帮助。

微机原理与接口技术实验报告实验目的：本次实验旨在熟悉并掌握微机原理与接口技术的相关知识，通过实例操作和分析实验数据，加深对微机原理与接口技术的理解。

一、实验器材与软件1. 硬件器材：计算机主机、外设设备2. 软件工具：操作系统、编程软件二、实验步骤及结果分析1. 实验1：计算机开机自检在实验中，通过开机启动计算机，观察计算机进行自检的过程。

根据显示屏上的自检信息，可以判断计算机硬件的工作状态。

2. 实验2：串口通信测试在本实验中，通过串口通信实现计算机与外设设备之间的数据传输。

首先，将串口接口连接到计算机主机，然后进行相应的设置，包括波特率、数据位、停止位和校验位等。

在实验中，通过编写相应的程序，实现计算机与外设设备之间的数据交互。

通过观察实验结果，判断串口通信是否正常。

3. 实验3：并口通信测试本实验旨在通过并行口通信实现计算机与外设设备之间的数据传输。

首先，将并行口接口连接到计算机主机。

然后，根据实验要求进行相应的设置，包括数据总线的宽度、传输模式等。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断并口通信是否正常。

4. 实验4：USB接口测试在本实验中，通过USB接口实现计算机与外设设备之间的数据传输。

首先，将USB接口连接到计算机主机。

然后，在计算机中安装相应的驱动程序。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断USB接口是否正常工作。

5. 实验5：网络接口测试本实验旨在通过网络接口实现计算机之间的数据传输。

首先，将计算机连接到局域网中的其他计算机。

然后，进行相应的设置，包括IP地址、子网掩码等。

通过编写程序，实现计算机之间的数据交互。

观察实验结果，判断网络接口是否正常工作。

三、实验总结通过本次实验，我对微机原理与接口技术有了更深入的了解，掌握了串口、并口、USB接口和网络接口等常用接口的使用方法。

通过实验的操作和分析，我对接口通信的原理和实现方式有了更详细的了解，对计算机与外设设备之间的数据传输有了更清楚的认识。

微机原理与接口技术实验报告（二）1、实验内容一:实验目的:(1) 阅读《实验操作.ppt》, 学习汇编工具的使用(2) 学习附录的程序代码, 理解并输入、编译和查错3) 学习利用编译错误信息进行附录的程序修改；（程序包含一个语法错误和一个逻辑错误）4)学习程序流程控制: (条件跳转指令ja jb (call指令, 观察程序执行时堆栈的变化（学会用debug –g命令设置断点）；5 )学习程序中有限的寄存器的使用。

2.实验内容:（1）打开masm for windows软件, 在其中输入实验要求附给的程序, 保存后运行, 程序报错：(2)经分析发现, “noneeded”没有定义, 改为“notneeded”后正常运行（3）运行过程中发现当字母或数字个数达到两位数时, 统计结果的各位与十位对调了。

如下图, 字母数应为13, 但显示为31（4）经检查, 发现第80行程序有误, inc指令应改为dec指令。

运行后程序正常, 调试完毕。

如下图程序框图如下:实验内容二:1.实验目的及内容:编写完整程序, 实现功能：统计以下字符串STR中空格的数目, 结果保存在COUNT中, 并把个数在屏幕上显示出来。

STR DB ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9'L EQU $-STRCOUNT DB ?（字符串STR可以从这里直接拷贝到程序中）实验结果:程序如下:dispmsg macro messgemov ah,9lea dx,messgeint 21hendmDATA segmenttishi db 0dh,0ah,'the original string is:' string db ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9' STRINGLEN= $-stringnewline db 0dh,0ahNspace db 0dH,0aH,'Number of char space is:',?,?Nsp db ?,'$'DATA endsSTACK segment stack 'stack'sta db 100 dup(?)stack endsCODE segmentASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,seg DATAMOV DS,AXxor cx,cxxor dl,dlmov cl,stringlenlea bx,stringcnt:mov al,[bx]cmp al,' 'jz yesspinc blloop cnt jmp shijinzhiyessp:inc dlinc blloop cntjmp shijinzhishijinzhi:lea bx,Nspmov ah,02hint 21hcall char2asc dispmsg tishiMOV AH,4CHINT 21Hchar2asc procmov dl,10 next: xor ah,ahdiv dladd ah,'0'mov [bx],ahdec bxor al,aljnz nextretchar2asc endpcode endsend startEND START运行结果如下:程序流程图如下:实验中遇到的问题及解决方法:1.汇编语言中寄存器有限, 在使用时注意是否保存寄存器中原有的值, 防止在使用寄存器时将原值改变。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作，实践相关理论知识，加深对微机原理和接口技术的理解。

二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理，从硬件层面掌握微机的基本知识。

接口技术是指连接不同设备之间的通信和数据交换技术，通过学习接口技术可以实现设备的互联和数据的传输。

四、实验步骤1.将接口卡插入计算机主机的扩展槽中。

2.启动计算机，并加载操作系统。

3.打开编程软件，编写实验程序。

4.将编写好的程序烧录到接口卡中。

5.连接外部设备和接口卡，并确认连接正确无误。

6.运行程序，并观察外部设备和接口卡之间的数据交互情况。

7.分析实验结果，并记录实验数据。

8.关闭程序和计算机。

五、实验结果及分析通过实验我们成功连接了外部设备和接口卡，并实现了数据的传输和交互。

在程序运行过程中，我们观察到外部设备正常工作，并且与接口卡之间的通信稳定可靠。

根据实验数据分析，我们可以得出接口卡的性能良好，并且能够满足实际应用需求。

六、实验心得通过这次实验，我对微机原理和接口技术有了更深入的理解。

实践操作让我加深了对硬件设备和软件编程的认识，掌握了实现设备互联和数据传输的基本方法。

在实验过程中，我遇到了一些问题，如接口卡的插入和连接问题，但通过查阅资料和请教老师同学，最终成功解决了这些问题。

我发现实验不仅帮助我巩固了理论知识，也提高了我的实践能力和解决问题的能力。

总结起来，微机原理和接口技术是计算机相关专业的基础课程之一，通过实验的方式学习可以更好地将理论知识与实际应用相结合。

我相信通过不断的实践和学习，我会在微机原理和接口技术方面有进一步的提高和发展。

微机原理与接口实验实验目的：通过实验，掌握微机系统原理和接口的基本知识，能够正确使用各种接口设备进行输入输出操作。

实验器材：8086微机系统、键盘、数码管、LED灯、示波器等。

实验一：键盘输入实验实验内容：1.连接键盘到8086微机系统。

2.编写汇编程序，实现用户输入字符，并在数码管上显示用户输入的字符。

3.将程序加载到存储器中，并运行程序，进行输入测试。

实验步骤：1.将键盘接口与8086微机系统相连接。

键盘的数据引脚接到8086微机系统的8位数据总线，键盘的控制引脚接到8086微机系统的地址总线和控制总线上。

2.编写汇编程序，初始化键盘接口并循环接收键盘输入的字符。

将键盘输入的字符加载到寄存器中，并将其数字值转换为对应的ASCII码值，再将其显示在数码管上。

3.将汇编程序加载到存储器中，并运行程序进行测试。

实验结果：通过实验，可以实现键盘输入功能，并能够在数码管上显示用户输入的字符。

实验二：LED灯输出实验实验内容：1.连接LED灯到8086微机系统。

2.编写汇编程序，实现控制LED灯的亮灭。

3.将程序加载到存储器中，并运行程序，观察LED灯的亮灭情况。

实验步骤：1.将LED灯接口与8086微机系统相连接。

LED灯的引脚接到8086微机系统的8位数据总线上。

2.编写汇编程序，初始化LED灯接口并循环控制LED灯的亮灭状态。

3.将汇编程序加载到存储器中，并运行程序观察LED灯的亮灭情况。

实验结果：通过实验，可以实现LED灯的亮灭控制，根据程序中的指令可以控制LED灯的闪烁频率和顺序。

实验三：外设输入输出实验实验内容：1.连接外设设备（如温湿度传感器等）到8086微机系统。

2.编写汇编程序，读取外设设备的输入信息，并控制外设设备的输出。

3.将程序加载到存储器中，并运行程序，观察外设设备的输入输出情况。

实验步骤：1.将外设设备接口与8086微机系统相连接。

外设设备的输入引脚接到8086微机系统的数据总线上，外设设备的输出引脚接到8086微机系统的控制总线上。

微机原理与接口技术实验报告实验目的，通过本次实验，掌握微机原理与接口技术的基本知识，了解并掌握微机接口技术的应用方法。

实验仪器与设备，微机实验箱、接口卡、示波器、电源等。

实验原理，微机接口技术是指微机与外部设备进行数据交换的技术。

它是微机与外部设备之间的桥梁，通过接口技术可以实现微机与外部设备之间的数据传输和通信。

实验内容与步骤：1. 实验一，串行通信接口实验。

a. 将串行通信接口卡插入微机实验箱的接口槽中；b. 连接示波器和外部设备，并进行数据传输测试；c. 观察并记录数据传输的波形和数据传输情况。

2. 实验二，并行通信接口实验。

a. 将并行通信接口卡插入微机实验箱的接口槽中；b. 连接外部设备，并进行数据传输测试；c. 观察并记录数据传输的情况。

3. 实验三，AD转换接口实验。

a. 将AD转换接口卡插入微机实验箱的接口槽中；b. 连接外部模拟信号源，并进行模拟信号转换测试；c. 观察并记录模拟信号转换的波形和数据传输情况。

实验结果与分析：1. 串行通信接口实验结果分析：通过实验发现，在串行通信接口实验中，数据传输的波形稳定，数据传输速度较快，适用于对数据传输速度要求较高的应用场景。

2. 并行通信接口实验结果分析：在并行通信接口实验中，数据传输稳定，但数据传输速度相对较慢，适用于对数据传输速度要求不高的应用场景。

3. AD转换接口实验结果分析：经过实验发现，AD转换接口可以将模拟信号转换为数字信号，并且转换精度较高，适用于对信号转换精度要求较高的应用场景。

实验总结与展望：通过本次实验，我们深入了解了微机原理与接口技术的基本知识，掌握了串行通信接口、并行通信接口和AD转换接口的应用方法。

同时，也发现不同接口技术在数据传输速度、稳定性和精度方面各有优劣，需要根据实际应用场景进行选择。

未来，我们将继续深入学习和探索微机接口技术的应用，为实际工程项目提供更好的技术支持。

结语：通过本次实验，我们对微机原理与接口技术有了更深入的了解，实验结果也验证了接口技术在数据传输和信号转换方面的重要作用。

微机原理与接口技术实验微机原理与接口技术是计算机专业中非常重要的一门课程，它涉及到计算机系统的基本原理和接口技术的应用。

通过实验，我们可以更好地理解和掌握微机原理和接口技术的知识，提高我们的实际操作能力。

本文将结合实际案例，对微机原理与接口技术实验进行详细介绍。

首先，我们来介绍微机原理的实验内容。

微机原理实验通常包括计算机硬件系统的组成与工作原理、指令系统和地址寻址方式、中央处理器的工作原理、存储器和输入输出设备的工作原理等内容。

在实验中，我们需要通过搭建实验平台，使用示波器、逻辑分析仪等仪器设备，进行实际操作和观测，从而深入理解计算机硬件系统的工作原理。

其次，接口技术实验是微机原理课程的延伸，它主要包括接口技术的基本原理、接口电路的设计与调试、接口程序的编写与调试等内容。

在接口技术实验中，我们需要学习并掌握各种接口电路的设计方法和调试技巧，同时还要学习如何编写与调试接口程序，使得计算机系统能够与外部设备进行有效的通信和控制。

在实验过程中，我们需要注意一些关键问题。

首先是实验安全，要严格遵守实验室的安全规定，正确使用实验设备，确保实验过程安全可靠。

其次是实验仪器的正确使用，要熟练掌握示波器、逻辑分析仪等仪器的使用方法，准确观测和分析实验现象。

最后是实验数据的记录与分析，要及时记录实验数据，并进行合理分析，从而得出正确的实验结论。

总之，微机原理与接口技术实验是计算机专业中非常重要的一门实践课程，通过实验，我们可以更好地理解和掌握微机原理和接口技术的知识，提高我们的实际操作能力。

希望同学们能够认真对待实验课程，勤加练习，不断提高自己的实验能力，为将来的工作打下坚实的基础。

实验一熟悉汇编语言环境及建立汇编的过程一、实验目的1.熟悉汇编语言环境。

2.掌握汇编语言的上机过程。

3.了解汇编语言程序的编程格式。

4.学习数据传送和算术运算指令的用法。

5.熟悉在PC机上建立汇编链接调试和运行汇编语言程序的过程。

二、实验要求1.通过一个小程序的编写达到以上的实验目的。

2.并完成两个多位十进制数相加的实验。

三、实验原理1.汇编语言程序的上机过程用汇编语言编写的程序称为源程序，源程序也不能由机器直接执行，而必须翻译成机器代码组成的目标程序，这个翻译过程称为汇编。

在微型机中，当前绝大多数情况下，汇编过程是通过软件自动完成的，用来把汇编语言编写的程序自动翻译成目标的软件叫汇编程序，汇编过程如下：2.汇编、连接过程将两个多位十进制数相加。

要求加数和被加数均以ASCII码形式各自顺序存放在以DATA1和DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。

3.ADC 带进位相加指令的功能和指令格式AAA 、DAA、 AAS、 DAS指令的功能和指令格式4.伪指令SEGMENT 、ENDS、 ASSUME、MACRO、ENDM的使用子程序的定义（PROC NEAR/FAR ENDP），以及子程序调用和返回指令：CALL、RET 的使用5.循环指令LOOP的格式以及退出循环的条件6.中断指令的使用四、实验步骤一、学习汇编过程1.打开编辑环境2.输入程序CODE SEGMENTASSUME CS：CODESTART:MOV AL,01HMOV BL,40HADD AL,BLMOV DL,ALMOV AH,02HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START3.保存源程序，以.ASM为扩展名。

C:\MASM\1.ASM4.建立汇编过程（1）用宏汇编程序汇编源程序C:\MASM>MASM 1.ASM汇编程序有3个输出文件【.obj】文件，【.LST】文件，【.CRF】文件，.OBJ文件是我们所需要的文件。

实验一：编写程序，比较两个字符串STRINGS STRING2所含的字符是否相同, 若字符相同则显示“ Match ”,否则显示“ No Match”参考程序：DATA SEGMENTSTRING1 DB 'HAPPY ASM'LEN EQU $-STRING1STRING2 DB 'HAPPY ASM'MESSAGE1 DB 'MATCH',0DH,0AH,'$'MESSAGE2 DB 'NO MATCH',0DH,0AH,'$'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATASTART:MOV AX,DATAMOV DS,AXMOV ES,AXLEA SI,STRING1LEA DI,STRING2MOV CX,LENCOMPARE:MOV AL,[SI]MOV BL,[DI]CMP AL,BLJNE DISMATCHINC SIINC DILOOP COMPAREMATCH:LEA DX,MESSAGE1JMP DISPDISMATCH:LEA DX,MESSAGE2DISP: MOV AH,09HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START实验二：编写程序，从键盘输入一串字符，以‘ $'或回车结束，将其中的小写字母转变为大写字母，其余字符不做转换，原样输出，结果显示在屏幕上。
