生产现场电缆防火封堵电缆桥架安装施工方案施工组织设计纲要一、工程概况及特点1、工程概况：本工程为电缆防火封堵工程。
其中封堵位置包含：控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱，发电机组等。
2、工程特点：工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量），既实用又美观。
使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。
3、设计宗旨：在设计电缆沟道的施工方案时，应充分考虑到以下原则：（1）安全可靠、经济适用、便于安装；维护；（2）符合中国国情，既要适合新建工程，也要适用于改、扩建工程的需要；（3）、电缆隧道设计、施工，做到有法可依、有章可循。
规范化是本设计、施工的宗旨。
施工要有产品说明书、产品合格证，并提交施工资质（由供货单位施工的）。
二、国家电力公司电缆防火封堵工作标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。
2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2竖井和进入油区的电缆入口处。
3.3室外端子箱、电源箱、控制箱等电缆穿入处。
3.4室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4.材料选择4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。
4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.5材料的质量、外观必须符合下列要求：4.5.1有机堵料不氧化、不冒油、软硬适度。
4.5.2无机堵料不结块、无杂质。
4.5.3防火隔板平整光洁、厚薄均匀。
5.施工要求5.1防火隔板的施工，应符合下列要求：5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
5.1.3固定防火隔板的附件需达相应耐火等级要求。
5.2有机防火堵料的施工，应符合下列要求：5.2.1施工时将有机防火堵料密实嵌于需封堵的孔隙中。
5.2.2所有穿层周围必须包裹一层有机堵料，（不得小于20mm）并均匀密实。
5.2.3有机防火堵料与其它防火材料配合封堵时，有机防火堵料应高于隔板20mm，呈几何形状。
5.2.4电缆预留孔和电缆保护管两端口应用有机防火堵料封堵严密。
堵料嵌入管口的深度不小于50mm。
5.3无机防火堵料施工，应符合下列要求：5.3.1施工前整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工。
当孔洞面积大于0.1平方米，且可能行人的地方应采用加固措施。
5.3.2构筑阻火墙时，阻火墙的厚度不小于250mm。
5.3.3阻火墙应设置在电缆支（托）架处，构筑牢固；室外电缆沟的阻火墙如设电缆预留孔时，应用有机堵料封堵严密，底部设排水孔洞。
5.4阻火包施工，应符合下列要求：5.4.1施工前，将电缆作必要的整理，检查阻火包有无破损，不得使用破损的阻火包。
5.4.2在电缆周围宜裹一层有机防火堵料，将阻火包平服地嵌入电缆空隙中，阻火包应交叉堆砌。
5.4.3当用阻火包构筑阻火墙时，阻火墙底部用砖砌筑支墩；并留排水孔，应采取固定措施以防止阻火墙坍塌。
5.5自粘性防火带施工，符合下列要求：5.5.1施工前作电缆整理。
5.5.2按产品说明书要求进行施工。
5.5.3允许多根小截面控制电缆束缠绕自粘性防火包带，两端缝隙用有机防火堵料封堵严实。
5.6防火涂料施工，应符合下列要求：5.6.1施工前清除电缆表面的灰尘、油污。
涂刷前，将涂料搅拌均匀，若涂料太稠时应根据涂料产品加相应的稀释剂稀释。
5.6.2水平敷设的电缆，宜沿着电缆的走向均匀涂刷，垂直敷设电缆，宜自上而下涂刷，涂刷次数及厚度应符合产品的要求，每次涂刷的间隔时间不得少于规定时间。
5.6.3遇电缆密集或束敷设时，应逐根涂刷，不得漏涂。
5.6.4电缆穿越墙、洞、楼板两端涂刷涂料，涂料得长度距建筑的距离不得小于1m，涂刷要整齐。
6.验收要求6.1电缆防火工程施工验收时，施工单位应提交下列资料：6.1.1设计施工图纸，产品说明书，产品合格证。
6.1.2工程预（决）算书6.1.3施工验收完毕应提供竣工图。
6.2防火隔板安装牢固，无缺口、缝隙，外观平整美观。
6.3有机防火堵料封堵应牢固严实，无漏光、漏风、龟裂，无脱落现象，表面应平整光洁。
6.4无机防火堵料的封堵，表面应平整光洁，不得有粉末、硬化、开裂等缺陷。
6.5阻火包的堆砌应密实牢固，对侧以不透光为合格，外观要整齐。
6.6自粘性防火包带按叠加一半的规定均匀缠绕，不应有松开现象。
6.7防火涂料的涂刷表面应光洁干燥，无明显的厚薄不均匀。
不应有漏涂现象。
涂覆厚度应达到时间要求。
6.8对不符合标准的工程、部位进行返工处理后，应组织复验。
7.附件常见部位电缆防火封堵施工示意图图（1）控制柜封堵平面图施工说明（1）控制柜（屏）封堵必须采用10mm以上防火板铺设底部或用无机堵料在有机堵料周围浇制。
（2）防火板必须铺设平整，用有机堵料堵满空隙缝口。
（3）防火板缝口及电缆周围用有机堵料密实封堵，做线脚。
（4）线脚尺寸厚度不得小于10mm、宽度不得小于20mm，电线周围有机堵料的边沿距电缆的距离不小于40mm。
（5）采用防火板封堵时，孔洞内应有机堵料包塞电缆周围，并用防火包塞满孔洞，铺设平整。
施工说明（1）电缆沟阻火墙必须采用镀锌或防锈涂刷过的角钢做支架。
（2）两面宜采用10mm以上厚度防火板封隔，沟底部用砖块砌作，留排水洞，上部加盖防火板。
（3）沟底和电缆周围采用有机堵料封堵密实，其它部位宜用防火包封堵。
（4）阻火墙顶部用有机堵料塞平整，并加盖防火隔板。
（5）防火板两面电缆部位和中缝间，用有机堵料做线口封堵。

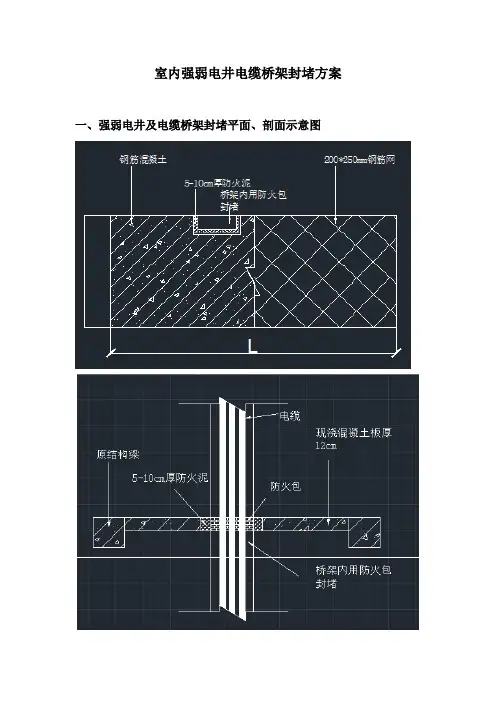

（1）电缆竖井必须按防火标准规范施工。
（2）电缆竖井一般采用角钢托架，用20mm以上耐火板托底封堵。
（3）底面部孔隙口及电缆周围必须采用有机堵料密实封堵。
（4）按产品说明书要求配制的无机堵料浇制的厚度不得小于200mm。
面层要平整，有机封堵做线脚。
图（4）电缆层涂料示意图、开关箱进线洞、孔封堵正面图。
施工说明（1）开关箱、控制屏（柜）及开关箱进线孔洞，根据洞口大小，要用有机堵料或用防火包封堵。
（2）电缆周围必须用有机堵料包塞密实，电缆根部用有机堵料包塞电缆周围。
三、施工现场组织机构1、组织机构关系图：2、工程主要负责人简介：姓名：冮弭性别男年龄 51 岁，身体健康，从事电缆防火封堵工作十年有余，对整个工程工艺，质量安全，十分了解，在经历数十个工程现场管理未出现任何质量、安全的事故。
是我单位技术业务骨干。
四、施工现场平面布置图：（见变电站防火封堵示意图）五、施工方案：变电所的防火设计方案本着以防为主的方针，尽可能的将变电所的主控制室、通信室、电缆层、配电室等设施在内的易燃物或可燃物，经过防火处理成为耐燃物或不燃物。
本防火设计的主要目的是以不燃为主或将火灾控制在最小的范围之内，电缆沟道内的防火是本施工方案的重要部分。
（一）、电缆防火工程施工方案说明：电缆在电缆沟内运行时，防止电缆本体短路或外界火源引燃电缆，而局部电缆火焰向两端延燃，并且造成局部高温向周边放射热源。
为阻止火势蔓延和热辐射，应在电缆沟道内设置防火封堵墙和封堵分隔措施。
（二）、施工准备：按工程需要准备足够数量的THF--3型阻火包（也称防火包、耐火包），它是防止火势蔓延的新型防火封堵产品。
其特点是受热膨胀阻火，隔热、隔烟，能有效地阻止火势蔓延，减少火灾损失，并配备少量防火软堵料和防火涂料以及各种钢架钢网等有关材料，施工前必须认真清理施工各部位油污杂物。
横竖交叉、均匀密实地码放阻火包。
封堵厚度不小于240MM部分部位应刷防火涂料。
配备对讲机等通讯工具便于现场沟通情况，设立施工现场质量安全小组，施工现场负责人即为质量安全负责人。
（三）、施工工序总体安排：（1）清扫现场：清理施工各部位油污杂物。
（2）尽可能清理理顺电缆。
（3）确定封堵部位。
（4）固定托架。
（5）刷防火涂料。
（6）砌筑防火包。
（7）检查质量、清理现场。
（四）、主要工序和特殊工序的施工方法：主要工序在电缆竖井、电缆夹层、特殊工序为电缆盘柜上下处理，电缆竖井和电缆夹层应做钢架钢网托架，然后砌筑防火包。
电缆盘柜除做钢架钢网托架砌筑防火包，还应用软堵料美饰表面，以达到内在质量和外在美观的统一。
1、根据工作电源特性，备用电缆或其它电缆，在防火封堵时应考虑用隔段层将其不同电缆等分层布置，而后进行防火封堵。
2、电缆沟道内积水（一般在沟道底部）部位设排水孔。
3、大型电线排水管、小型电缆沟道或直理式电缆，均应在两侧端口进行防火封堵。
4、部分防火封堵隔墙两端涂刷防火涂料，电缆接头处，在涂刷电缆涂料前，用防爆布缠绕。
5、在设置防火分隔时，宜采用分段设置阻火墙的方法。
电缆沟道在通过变电站、等要害地段时，防火墙隔间不宜过大，无重要场所可相应延长间隔区域。
6、主控室内控制盘柜进出电线的竖井属危险部位，必须对其进行防火封堵。
7、部分阻火墙两端采用的电缆涂料，建议使用电缆专用防火涂料，以确保在施工当中的人身安全。
8、电缆接口处除刷电缆涂料外，还应在涂刷前包扎防爆布对接口处进行物理保护。
（五）、工程成本控制措施：合理利用材料和边角料，加快施工进度使成本控制在最低水平。
（六）、工期及施工进度计划：1、工期规划及要求：日期： 8 月 25 日 12 月 18 日收2、进度计划网络图：日期：月日—月日验3、主要安装设备及材料供应计划：主要安装设备及材料有：阻火密封包、有机防火堵料、电缆防火涂料、托架等。
供应计划：材料一次全部供应到位。
（七）、质量目标：1、质量保证体系及技术组织措施，质量目标达到工程优良品率100%。
2、质量管理机构及主要职责：（八）、质量管理的措施：质量管理首先抓质量意识的教育工作，要常抓不懈，坚持质量就是生命，就是效益的现代观念，要设计好质量控制关，把关键工序和特殊工序做到控制关，层层落实、不能出现任何差错。
