广东电网有限责任集团公司输电线路悬式绝缘子选型导则

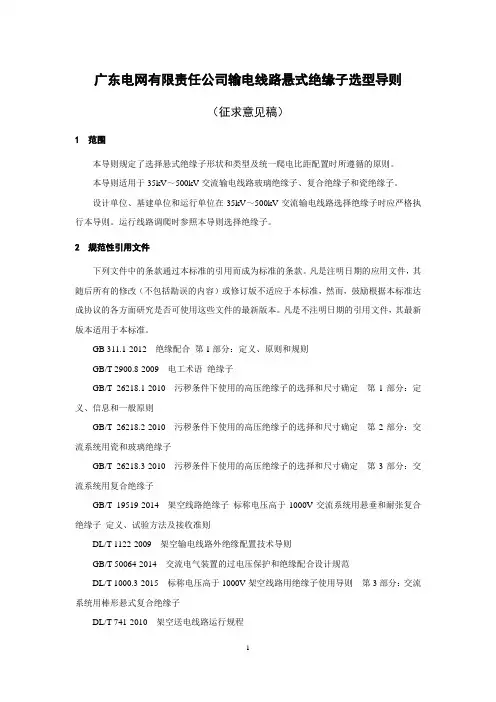

广东电网有限责任公司输电线路悬式绝缘子选型导则（征求意见稿）1 范围本导则规定了选择悬式绝缘子形状和类型及统一爬电比距配置时所遵循的原则。

本导则适用于35kV～500kV交流输电线路玻璃绝缘子、复合绝缘子和瓷绝缘子。

设计单位、基建单位和运行单位在35kV～500kV交流输电线路选择绝缘子时应严格执行本导则。

运行线路调爬时参照本导则选择绝缘子。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为标准的条款。

凡是注明日期的应用文件，其随后所有的修改（不包括勘误的内容）或修订版不适应于本标准，然而，鼓励根据本标准达成协议的各方面研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

GB 311.1-2012 绝缘配合第1部分：定义、原则和规则GB/T 2900.8-2009 电工术语绝缘子GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB/T 26218.3-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第3部分：交流系统用复合绝缘子GB/T 19519-2014 架空线路绝缘子标称电压高于1000V交流系统用悬垂和耐张复合绝缘子定义、试验方法及接收准则DL/T 1122-2009 架空输电线路外绝缘配置技术导则GB/T 50064-2014 交流电气装置的过电压保护和绝缘配合设计规范DL/T 1000.3-2015 标称电压高于1000V架空线路用绝缘子使用导则第3部分：交流系统用棒形悬式复合绝缘子DL/T 741-2010 架空送电线路运行规程DL/T 626-2015 劣化悬式绝缘子检测规程GB 50545-2010 110kV～750kV架空输电线路设计技术规范Q/CSG 1203004.2-2015 35kV～500kV交流输电线路装备技术导则3 定义和术语3.1 电弧距离arcing distance绝缘子正常施加运行电压的两端金具在空间中的最短距离。

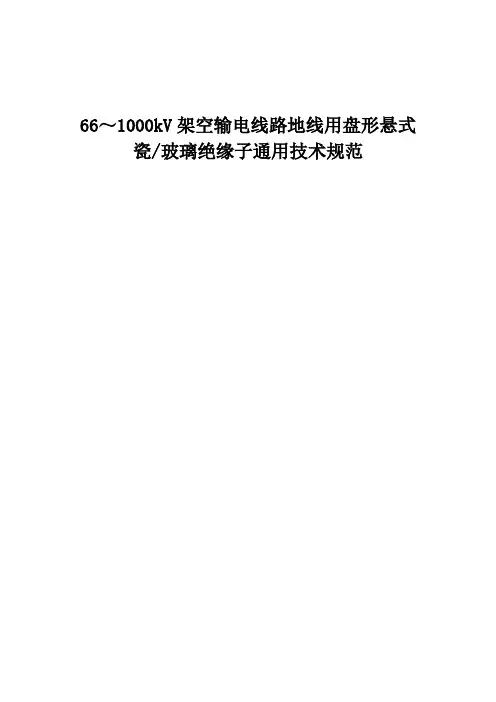

66～1000kV架空输电线路地线用盘形悬式瓷/玻璃绝缘子通用技术规范66～1000kV架空输电线路地线用盘形悬式瓷/玻璃绝缘子采购标准技术规范使用说明1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。

通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。

专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。

2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本标准中固化的技术参数。

确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。

3. 本标准通过招标文件的引用，成为招标文件的组成部分。

在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。

凡招标文件中载明的技术要求和参数，以招标文件为准。

目次66～1000kV架空输电线路地线用盘形悬式瓷/玻璃绝缘子采购标准技术规范使用说明 (199)1总则 (201)1.1一般规定 (201)1.2投标人应提供的资质文件 (201)1.3工作范围和进度要求 (202)1.4技术资料、图纸和试验报告 (202)1.5标准和规范 (202)1.6必须提交的技术数据和信息 (203)2技术参数和性能要求 (203)2.1绝缘子的技术参数 (203)2.2设计和性能要求 (205)3试验 (206)3.1逐个试验 (206)3.2抽样试验 (206)3.3定型试验 (208)4检验 (209)4.1工厂检验 (209)4.2现场检验（含到达合同交货地和施工现场的检验） (210)5包装与运输 (210)5.1概述 (210)5.2标志 (210)5.3装运及交货 (210)6技术服务 (210)6.1概述 (210)6.2任务和责任 (211)附录A工艺控制一览表 (212)附录B主要生产设备清单 (212)附录C主要试验设备清单 (213)附录D主要原材料产地清单 (213)附录E本工程人力资源配置表 (214)附录F定型（型式）试验报告一览表 (214)附录G包装箱表面标志 (215)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

-----110kV输变电工程设计投标文件第二卷技术文件第二册线路部分工程名称：标段号：投标单位：XXXX电力工程有限公司法定代表人：日期：xxxx年x月xx日目录1 概述 (1)1.1设计依据 (1)1.2设计范围 (2)2 路径方案比选及方案确定 (2)2.1路径方案选择原则 (2)2.2线路路径方案概况 (2)2.3路径方案比选 (3)3 方案一自然条件及交通条件 (3)3.1两端变电站进出线情况 (3)3.2地形条件 (4)3.3地质、水文条件 (4)3.4设计气象条件 (5)4 系统及绝缘配合 (6)4.1导、地线选型 (6)4.2导、地线结构和物理参数 (6)4.3导、地线的防振措施 (8)4.4绝缘配合、绝缘子与金具 (9)4.5防雷与接地 (13)5 杆塔选型 (14)5.1杆塔规划选型 (14)5.2估计铁塔数量 (19)5.4基础选型 (19)6 OPGW光缆线路设计 (20)6.1OPGW选型原则 (20)6.2OPGW热稳定设计 (21)6.3OPGW及分流地线的选择 (22)6.4气象条件确定 (22)6.5铁塔使用情况 (23)6.6OPGW设计张力及安全系数 (23)6.7OPGW防振 (24)6.8OPGW接地 (24)6.9OPGW金具 (24)6.10OPGW接头和盘长的要求 (25)7 新技术、新设备的建议 (25)8 投资概算、经济技术特点分析及控制造价的措施 (26)8.1主要技术经济指标 (26)8.2线路总概算表 (26)8.3控制造价的措施 (26)9 质量管理和质量保证控措施 (28)9.1本工程的质量目标 (28)9.2质量保证措施 (28)10 设计进度和技术服务保障措施 (30)10.1设计进度 (30)10.2技术服条保障措施 (30)附图目录序号图名图号备注1 线路路径方案图附图一2 塔型一览图附图二3 基础一览图附图三4 绝缘子串金具组装图附图四5 附表110kVXX站至XX站线路工程投标文件简述表附图五1 概述1.1 设计依据1. 广东省电力公司《110kVxx输变电工程勘察设计招标文件》；2.《电力系统设计技术规程》（SDJ161－1985（试行））；3.《高压输变电设备的绝缘配合》（GB311.1-1997）；4. 《建筑物防雷设计规范》（GB50057-1994）；5.《110～750kV架空送电线路设计技术规范》（GB50545-2010）；6.《交流电气装置的过电压保护和绝缘配合》（DL/T6202-1997）；7.《架空送电线路铁塔结构设计技术规定》（DL/T5154-2002）；8.《钢结构设计规范》（GB 50017—2003）；9.《送电线路铁塔制图和构造规定》（DLGJ136-1997）；10.《架空送电线路基础设计技术规定》（DL/T5219-2005）；11.《建筑地基基础设计规范》（GB 50007—2002）；12.《混凝土结构设计规范》（GB50010－2002）；13.《交流电气装置的接地》DL/T621-1997；14.《电力工程气象勘察技术规程》（DL/T5158-2002）；15.《输电线路对电信线路危险和干扰影响防护设计规程》(DL/T5033-2006)；16.《建筑结构荷载规范》（GB50009－2001）；17.《高压绝缘子瓷件技术条件》（GB 772-1987）；18.《电力设施抗震设计规范》（GB50260－96）；19. 其他相关的现行国家规程、规范及行业标准。

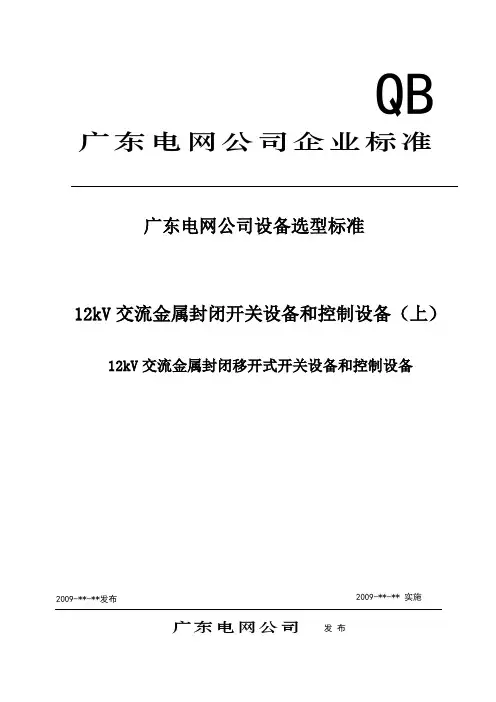

广东电网公司设备选型标准12kV 交流金属封闭开关设备和控制设备（上）12kV 交流金属封闭移开式开关设备和控制设备QB广东电网公司企业标准 2009-**-** 实施2009-**-**发布广东电网公司发 布批准：审定：审核：黄燕金、钟连宏、熊焰雄、陈锐、汤寿泉、雷烈波、张忠东、金波、孙宏兵、唐卓尧、钟清、唐红键、张朝良、钟加政、林卫铭校对：杨骏伟、马辉、赵溪、吴烈鑫、胡少鹏、范晓东、黄志秋、张雨、魏远航、段新辉、刘建强、余延挺、张新建、黄海元、齐志刚、李一兵、廖红、陈学辉、杨汝泉编写：刘建强、余延挺、肖向阳、陈焕怡、赖宇锋、余崇高、刘岩、董桂云、卢小兰、陈洁、邹颖梅、童能高、潘静丽、侯光荣、张伟强、董玲、李莉。

前言12kV交流金属封闭移开式开关设备和控制设备作为接受与分配电网电能的重要装置，被广泛用于新建、扩建、改建的变电站工程中。

由于目前生产该设备的厂家有很多，为进一步缩短设备招标、采购工期，降低物流管理成本，有效促进厂家设备生产的标准化，使得开关柜质量进一步提高，有效促进工程建设中设计、施工、安装的标准化，加快设计和施工进度，方便设备调校、维护和管理，而特制定本标准。

本标准在广东电网公司12kV～40.5kV高压开关柜技术规范、南方电网变电站标准设计细化方案及广东电网变电站12kV铠装移开式交流金属封闭开关设备验收规范的基础上，通过调查研究设备工艺、制造标准，制定广东电网公司统一规范的设备标准。

本标准在经济方面和社会方面有着显著的效益，具备广泛的推广意义。

本标准由广东电网公司物流中心提出、归口及解释。

本标准承研起草单位：佛山电力设计院有限公司。

本标准审核单位：广东电网公司工程部、广东电网公司生技部、广东电网公司物流中心、广东电网公司各直属供电局、广东省电力科学研究院、广东省电力设计研究院。

广东电网公司设备选型标准化工作小组二零零九年十二月目录1、范围 (1)2、规范性引用文件 (2)3、术语与定义 (3)4、使用条件 (3)5、技术要求 (3)6、试验要求 (11)7、包装、运输、储存及质量保证 (12)8、设备标准配置 (13)9、主要元、器件 (41)10、设备制造工艺 (44)11、二次原理及接线(见资料性附图) (50)12、企业VI标准 (52)广东电网公司设备选型标准－12kV交流金属封闭移开式开关设备和控制设备1、范围本标准适用于广东电网公司所管辖的变电站新建变电站工程（推荐使用于扩建、改建工程）中，额定电压为12kV，频率为50Hz的户内12kV交流金属封闭移开式开关设备和控制设备（以下简称为开关柜）。

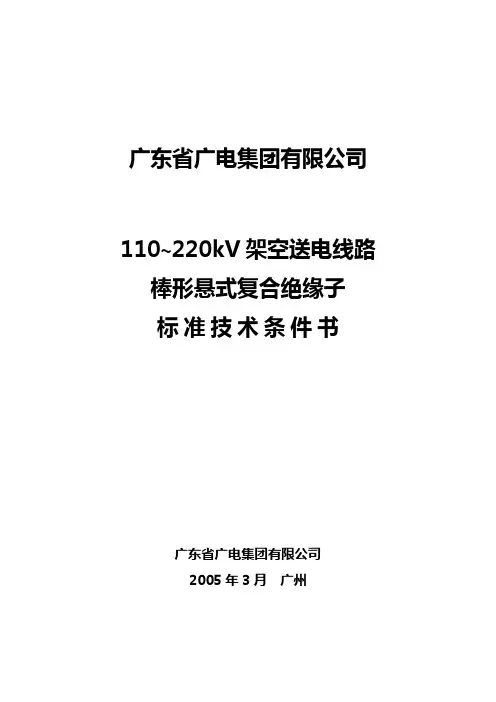

广东省广电集团有限公司110~220kV架空送电线路棒形悬式复合绝缘子标准技术条件书广东省广电集团有限公司2005年3月广州前言本技术条件书适用于广东省广电集团有限公司交流110~220kV架空送电线路工程用棒形悬式复合绝缘子的批量招标。

本技术条件书由广东省电力设计研究院编写并负责解释。

本技术条件书主要编写人：林自洁、刘伟兴、廖毅。

目录1、概述2、引用标准3、技术条件3.1 环境条件3.2 主要技术要求4、检验规则和试验方法4.1 概述4.2 逐个试验4.3 抽样试验4.4 型式试验5、包装和运输6、附加要求资料1 概述本技术条件书适用于广东省广电集团有限公司的交流110~220kV架空送电线路工程所采用的棒形悬式复合绝缘子（以下简称绝缘子）。

卖方应仔细阅读包括本技术条件书在内的招标文件中的所有条款。

卖方提供的产品除应符合本技术条件书的要求外，尚应符合国际最先进的制造和装配实践，不能因本技术条件书的遗漏、疏忽和不明确而解脱卖方提供第一流材料、工作质量及服务的责任。

倘若发现有任何疏漏和不明确之处，卖方应及时通知买方，在问题未澄清之前仍进行的任何工作均由卖方负责。

各工程所采用的绝缘子适用于交流高压架空送电线路，其类型按机械拉伸负荷、爬电比距、伞形结构的不同而分为各种型号。

2 引用标准各型绝缘子除满足本技术条件书外，尚应满足下列国家和行业现行标准。

下列标准所包含的条文，通过在本技术条件书中引用而构成本条件书的条文。

所用标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

JB5892-91 《高压线路用有机复合绝缘子技术条件》JB/T 8460-1996 《高压线路用棒形悬式复合绝缘子尺寸与特性》JB/T 8737-1998 《高压线路用复合绝缘子使用导则》GB/T 4056-1994 《高压线路悬式绝缘子连接结构和尺寸》GB6553-1986 《评定在严酷环境条件下使用的电气绝缘材料耐漏电起痕性和耐电蚀损的试验方法》GB/T 13488-1992 《橡胶燃烧性能测定垂直燃烧法》JB/T 8181-1999 《绝缘子串元件球窝联接用锁紧销》JB/T 8177-1999 《绝缘子金属附件热镀锌层通用技术条件》JB/T 3384-1999 《高压绝缘子抽样方案》JB/T 8178-1999 《悬式绝缘子铁帽技术条件》JB/T 9677-1999 《盘形悬式绝缘子钢脚》GB775.1~775.3-1987 《绝缘子试验方法》3 技术要求3.1 环境条件绝缘子将运行于110~220kV送电线路上，因此要求所有复合绝缘子必须能在下列环境下安全可靠地正常运行。

广东电网公司电力电缆附件技术规范广东电网公司统一编码：S.00.00.05/PM.0400.00262010-01-01印发封面2010-01-01实施本制度信息2010-01-01印发制度信息2010-01-01实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 110kV和220kV电缆附件技术要求 (2)4 10kV电缆附件技术要求 (6)5 110kV和220kV电缆附件试验 (11)6 10kV电缆附件试验 (11)7 包装、运输和储存 (12)附录A（提示的附录）：橡胶料的性能 (14)附录B（提示的附录）：环氯树脂固化体的性能 (16)附录C（提示的附录）：硅油的性能 (17)I前言为规范广东电网公司交流额定电压为110kV 、220kV交联聚乙烯绝缘电力电缆附件和10kV交联聚乙烯绝缘全冷缩电力电缆附件的设计、结构、性能、生产、试验、包装、运输等相关技术标准和要求，指导广东电网公司系统110kV 、220kV交联聚乙烯绝缘电力电缆附件和10kV交联聚乙烯绝缘全冷缩电力电缆附件建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。

本规范由广东电网公司生产技术部提出、归口管理和负责解释。

本规范起草单位：广东电网公司电力科学研究院。

II广东电网公司电力电缆附件技术规范1 范围1.1 本技术规范书适用于广东电网公司交流额定电压为110kV 、220kV交联聚乙烯绝缘电力电缆附件和10kV交联聚乙烯绝缘全冷缩电力电缆附件（以下简称XLPE电缆附件）。

它提出了XLPE电缆附件的设计、结构、性能、生产、试验、包装、运输等方面的技术要求。

1.2 凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 本技术条件书所使用的标准如与卖方所执行的标准不一致时，应按较高标准执行。

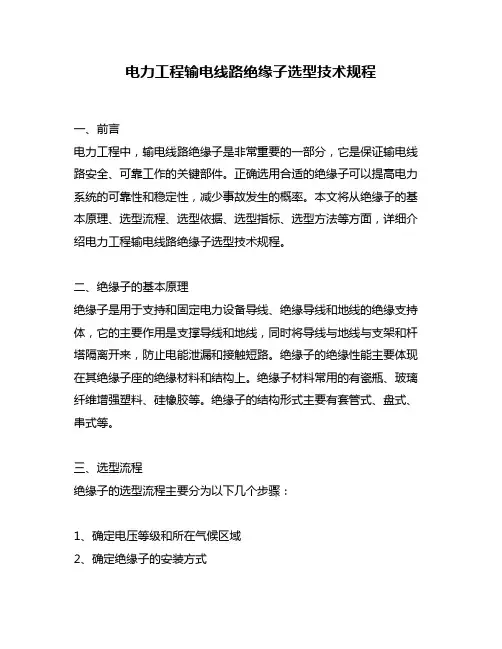

电力工程输电线路绝缘子选型技术规程一、前言电力工程中，输电线路绝缘子是非常重要的一部分，它是保证输电线路安全、可靠工作的关键部件。
