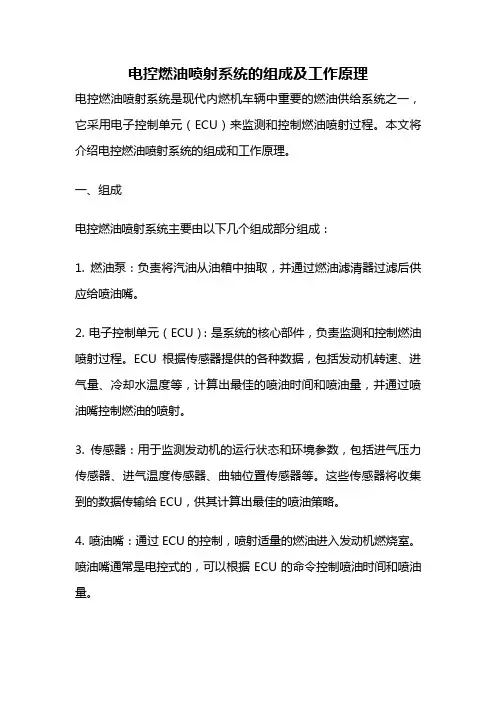

电控燃油喷射系统的组成及工作原理电控燃油喷射系统是现代内燃机车辆中重要的燃油供给系统之一，它采用电子控制单元（ECU）来监测和控制燃油喷射过程。
本文将介绍电控燃油喷射系统的组成和工作原理。
一、组成电控燃油喷射系统主要由以下几个组成部分组成：1. 燃油泵：负责将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。
2. 电子控制单元（ECU）：是系统的核心部件，负责监测和控制燃油喷射过程。
ECU根据传感器提供的各种数据，包括发动机转速、进气量、冷却水温度等，计算出最佳的喷油时间和喷油量，并通过喷油嘴控制燃油的喷射。
3. 传感器：用于监测发动机的运行状态和环境参数，包括进气压力传感器、进气温度传感器、曲轴位置传感器等。
这些传感器将收集到的数据传输给ECU，供其计算出最佳的喷油策略。
4. 喷油嘴：通过ECU的控制，喷射适量的燃油进入发动机燃烧室。
喷油嘴通常是电控式的，可以根据ECU的命令控制喷油时间和喷油量。
5. 燃油供应系统：包括燃油泵、燃油滤清器、燃油压力调节器等。
燃油供应系统负责将燃油供应给喷油嘴，并保持适当的燃油压力。
二、工作原理电控燃油喷射系统的工作原理如下：1. 数据采集：传感器收集发动机运行状态和环境参数的数据，包括发动机转速、进气量、冷却水温度等。
这些数据将被传输给ECU进行处理。
2. 数据处理：ECU根据传感器提供的数据，计算出最佳的喷油策略。
这个策略包括喷油时间和喷油量，旨在实现燃油的最佳利用和发动机性能的最优化。
3. 喷油控制：根据ECU计算出的喷油策略，ECU通过控制喷油嘴的开关来控制燃油的喷射。
喷油嘴根据ECU的命令，以合适的时间和合适的量将燃油喷射进入发动机燃烧室。
4. 燃油供应：燃油泵将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。
燃油压力调节器可根据需要调节燃油的压力，以保持适当的燃油供应。
5. 燃烧过程：通过喷油嘴喷射的燃油与进入燃烧室的空气混合后，在火花塞的点火下燃烧，释放出能量驱动发动机工作。
2.4.2电控喷气系统的组成及工作原理从功能上看，电控喷气系统由空气供给系统、燃气供给系统和控制系统等三大部分组成。
空气供给系统主要包括空气滤清器、进气管和进气歧管等。
这些部件与一般发动机的空气供给系统基本相同；燃气供给系统主要包括储气瓶、燃气过滤器、调压器、喷气阀和输气管线等；控制系统主要包括传感器、电控单元和执行元件。
在发动机运行过程中，空气自空气滤清器吸入后，经进气管、节流阀体、进气门，进入气缸。
气体燃料从储气瓶输出后，经燃气过滤器滤去杂质，再经减压阀将至所要求的压力，最后电控系统中的电控单元根据各种传感器随时传来的信息，经分析处理、计算出与发动机运行工况相对应的最佳供气量，并向燃气供给系统中的喷气阀发出控制指令，图2.9为天然气电控缸内喷射系统示意图。
为了使发动机能够以高效率、低排放状态工作，在发动机上装置若干个传感器用以检测与发动机运转有关的参量，并将检测到的信息输至控制系统中的ECU，ECU对之进行计算处理并对相关执行机构实施机制，能够保证供气量随工况（既随转速、负荷、冷却水温度、进气温度等）参数的变化始终保持最佳。

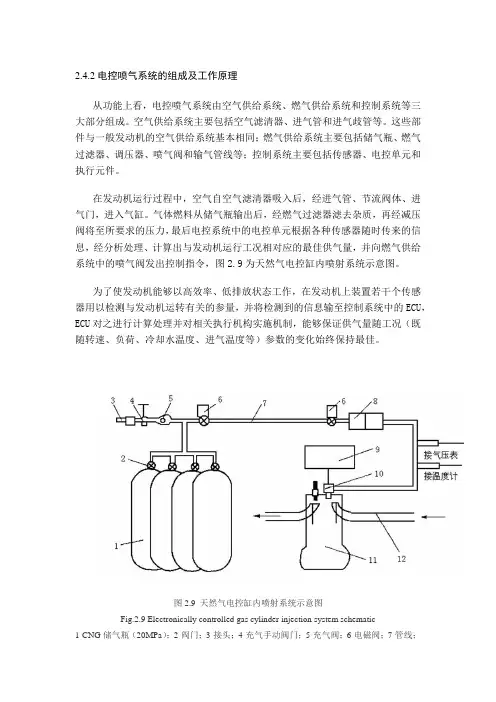

图2.9 天然气电控缸内喷射系统示意图Fig.2.9 Electronically controlled gas cylinder injection system schematic1-CNG储气瓶（20MPa）；2-阀门；3-接头；4-充气手动阀门；5-充气阀；6-电磁阀；7-管线；8-调压器；9-控制系统；10-喷气阀；11-发动机；12-节气门曲轴位置传感器位于发动机前端的皮带上，每循环产生12个信号，这些信号是ECU控制发动机点火和喷气的基准；空气流量传感器用来检测进入气缸的进气量，空气流量这个信息是电控单元ECU计算和控制基本喷气持续时间亦即基本喷气量的主要依据；进气压力传感器用于测量发动机进气管的绝对压力，它与由曲轴位置传感器计算出的转速一起简介测量发动机的进气量大小，作为控制发动机点火提前角和天然气喷射量的主要依据；节气门位置传感器用来测量节气门的位置，指示发动机的怠速、满负荷以及加、减速工况，使ECU能根据不同情况分别按照不同的模式控制发动机的点火提前角和混合器的浓度。

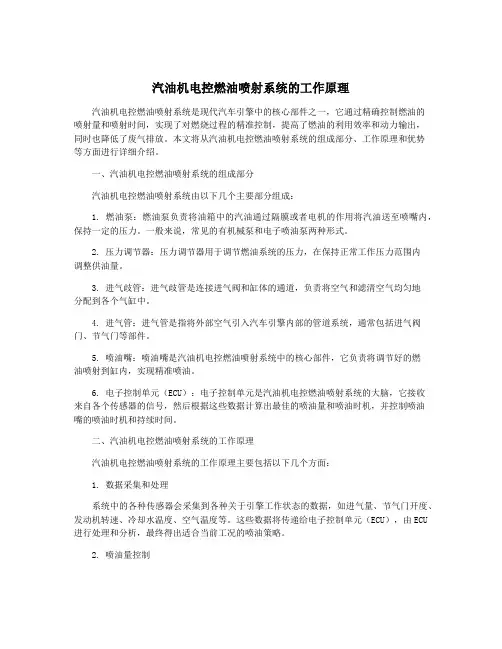

汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统是现代汽车引擎中的核心部件之一，它通过精确控制燃油的喷射量和喷射时间，实现了对燃烧过程的精准控制，提高了燃油的利用效率和动力输出，同时也降低了废气排放。
本文将从汽油机电控燃油喷射系统的组成部分、工作原理和优势等方面进行详细介绍。
一、汽油机电控燃油喷射系统的组成部分汽油机电控燃油喷射系统由以下几个主要部分组成：1. 燃油泵：燃油泵负责将油箱中的汽油通过隔膜或者电机的作用将汽油送至喷嘴内，保持一定的压力。
一般来说，常见的有机械泵和电子喷油泵两种形式。
2. 压力调节器：压力调节器用于调节燃油系统的压力，在保持正常工作压力范围内调整供油量。
3. 进气歧管：进气歧管是连接进气阀和缸体的通道，负责将空气和滤清空气均匀地分配到各个气缸中。
4. 进气管：进气管是指将外部空气引入汽车引擎内部的管道系统，通常包括进气阀门、节气门等部件。
5. 喷油嘴：喷油嘴是汽油机电控燃油喷射系统中的核心部件，它负责将调节好的燃油喷射到缸内，实现精准喷油。
6. 电子控制单元（ECU）：电子控制单元是汽油机电控燃油喷射系统的大脑，它接收来自各个传感器的信号，然后根据这些数据计算出最佳的喷油量和喷油时机，并控制喷油嘴的喷油时机和持续时间。
二、汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统的工作原理主要包括以下几个方面：1. 数据采集和处理系统中的各种传感器会采集到各种关于引擎工作状态的数据，如进气量、节气门开度、发动机转速、冷却水温度、空气温度等。
这些数据将传递给电子控制单元（ECU），由ECU 进行处理和分析，最终得出适合当前工况的喷油策略。
2. 喷油量控制根据接收到的数据，ECU会计算出当前所需的喷油量，然后控制喷油嘴进行相应的喷油。
在一般情况下，系统会根据不同的工况，比如怠速、低速、中速、高速等，对喷油量进行不同程度的调整，以保证最佳的燃烧效率和动力输出。
3. 喷油时机控制除了喷油量之外，喷油时机也是影响引擎燃烧效率和动力输出的另一个重要因素。

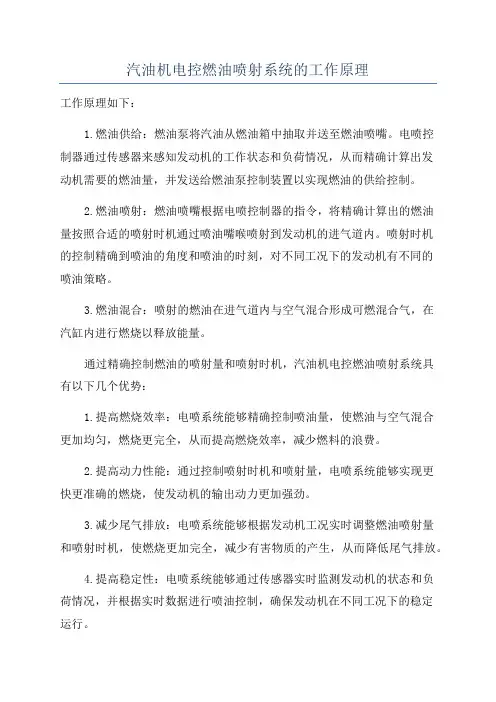

汽油机电控燃油喷射系统的工作原理
工作原理如下：
1.燃油供给：燃油泵将汽油从燃油箱中抽取并送至燃油喷嘴。
电喷控
制器通过传感器来感知发动机的工作状态和负荷情况，从而精确计算出发
动机需要的燃油量，并发送给燃油泵控制装置以实现燃油的供给控制。
2.燃油喷射：燃油喷嘴根据电喷控制器的指令，将精确计算出的燃油
量按照合适的喷射时机通过喷油嘴喉喷射到发动机的进气道内。
喷射时机
的控制精确到喷油的角度和喷油的时刻，对不同工况下的发动机有不同的
喷油策略。
3.燃油混合：喷射的燃油在进气道内与空气混合形成可燃混合气，在
汽缸内进行燃烧以释放能量。
通过精确控制燃油的喷射量和喷射时机，汽油机电控燃油喷射系统具
有以下几个优势：
1.提高燃烧效率：电喷系统能够精确控制喷油量，使燃油与空气混合
更加均匀，燃烧更完全，从而提高燃烧效率，减少燃料的浪费。
2.提高动力性能：通过控制喷射时机和喷射量，电喷系统能够实现更
快更准确的燃烧，使发动机的输出动力更加强劲。
3.减少尾气排放：电喷系统能够根据发动机工况实时调整燃油喷射量
和喷射时机，使燃烧更加完全，减少有害物质的产生，从而降低尾气排放。
4.提高稳定性：电喷系统能够通过传感器实时监测发动机的状态和负
荷情况，并根据实时数据进行喷油控制，确保发动机在不同工况下的稳定
运行。
综上所述，汽油机电控燃油喷射系统通过精确控制燃油的喷射量和喷
射时机，实现了高效燃烧和优化燃烧参数的自动调整，从而提高了发动机
的燃油利用率和动力性能，同时减少了尾气排放，使汽车更加环保和节能。

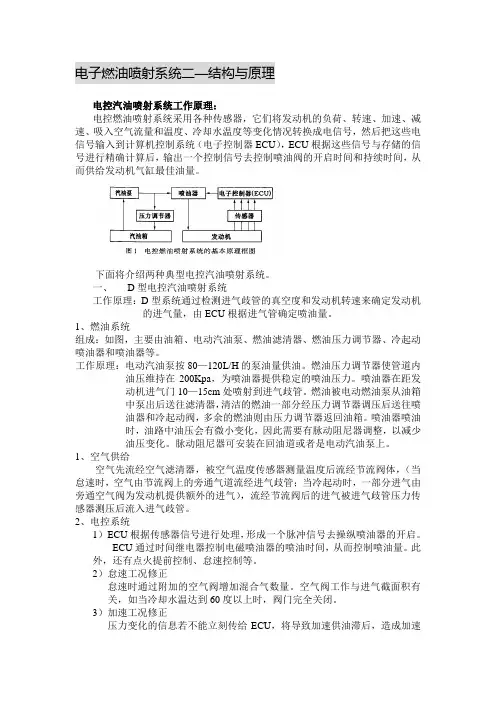

电子控制燃油喷射系统的组成及工作原理一、电子控制燃油喷射系统的控制内容及功能1、电子控制燃油喷射(EFI)电子控制燃油喷射主要包括喷油量、喷射定时、燃油停供及燃油泵的控制。
1）喷油量控制ECU将发动机转速和负荷信号作为主控信号，确定基本喷油量(喷油电磁阀开启的时间长短)，并根据其它有关输入信号加以修正，最后确定总喷油量。
2）喷油定时控制在电控间歇喷射系统中，当采用与发动机转动同步的顺序独立喷射方式时，ECU不仅要控制喷油量，还要根据发动机各缸的发火顺序，将喷射时间控制在一个最佳时刻。
3）减速断油及限速断油控制a. 减速断油控制汽车行驶中，驾驶员快收油门踏板时，ECU将会切断燃油喷射控制电路，停止喷油，以降低减速时HC及CO的排放量。
当发动机转速降至一定的特定转速时，又恢复供油。
b. 限速断油控制发动机加速时，发动机转速超过安全转速或汽车车速超过设定的最高车速，ECU将会在临界转速时切断燃油喷射控制电路，停止喷油，防止超速。
4）燃油泵控制当点火开关打开后，ECU将控制汽油泵工作2—3秒，以建立必须的油压。
此时若不启动发动机，ECU将切断汽油泵控制电路，汽油泵停止工作。
在发动机启动过程和运转过程中，ECU控制汽油泵保持正常运转。
2、电控点火装置(ESA)点火装置的控制主要包括点火提前角、通电时间和爆震控制等方面。
1）点火提前角控制ECU中首先存储发动机在各种工况及运行条件下最理想的提火提前角。
发动机运转时，ECU 根据发动机转速和负荷信号，确定基本点火提前角，并根据其它有关信号进行修正，最后确定点火提前角，并向电子点火控制器输出信号，以控制点火系的工作。
2）通电时间(闭角)控制与恒流控制为保证点火线圈初级电路有足够大的断开电流，以产生足够高的次级电压，同时也要防止通电时间过长线圈过热损坏，ECU可根据蓄电池电压及转速等信号，控制点火线圈初级电路的通电时间。
在高能点火装置中还增加了恒流控制电路，以使在极短时间内初级电流迅速增长到额定值，减少转速对次级电压的影响，改善点火特性。
电控燃油喷射系统是现代内燃机的燃油供给系统，它采用电子控制单元（ECU）来精确控制喷油量和喷油时机，从而实现燃油的高效燃烧，提高发动机的动力性能和燃油经济性。
下面将从工作原理、组成部分和优点几个方面进行详细介绍。
一、工作原理1. 燃油供给：工作原理首先是燃油供给。
燃油从汽车油箱经过燃油泵被送至高压油路。
在高压油路和喷油嘴之间有一个燃压调节阀，它能够调节燃油的高压状态，保证燃油喷射系统的正常工作。
2. 压力调节：喷油泵生成的高压燃油会根据需要的燃烧量通过高压油路输送至喷油嘴。
ECU会控制燃油的喷射时间和喷油嘴的打开与关闭，根据发动机转速、负荷和气缸温度等参数进行调节。
3. 喷油处理：喷油系统的喷油嘴会把高压的燃油雾化成微小的颗粒喷射到气缸内混合空气当中，形成可燃气雾。
二、组成部分1. 燃油泵：用于从油箱中抽取燃油，然后将其输送到高压油路。
2. 高压油路：主要起到燃油输送和储存的作用。
3. 喷油嘴：负责将燃油雾化并喷射到发动机气缸内，与空气充分混合。
4. 电子控制单元（ECU）：作为整个系统的控制中心，负责监控和调节喷油量、喷油时机，以及其他相关参数。
三、优点1. 节能环保：相比传统的化油器供油系统，电控燃油喷射系统能够更加精确地控制燃油喷射量和喷射时机，从而实现更加充分的燃烧，提高燃油利用率，减少尾气排放。
2. 动力性能好：由于燃烧更加充分，电控燃油喷射系统能够为发动机提供更加充足和稳定的动力输出。
3. 故障诊断简便：电控燃油喷射系统具有自我诊断功能，当系统出现故障时，ECU会存储相应的故障码，便于技师迅速定位和解决问题。
总结：电控燃油喷射系统的工作原理包括燃油供给、压力调节和喷油处理三个方面，主要由燃油泵、高压油路、喷油嘴和电子控制单元等组成部分构成。
相比传统供油系统，它具有节能环保、动力性能好和故障诊断简便等优点。
随着汽车技术的不断发展，电控燃油喷射系统也将会在未来得到更加广泛的应用和发展。
电控燃油喷射系统的工作原理虽然简单易懂，但其背后的技术原理和优化还有很多深奥之处。
简述电控汽油喷射系统的基本工作原理电控汽油喷射系统是一种现代化的燃油供给系统，它通过电子控制单元(ECU)来管理和调节燃油喷射量，以实现更高效的燃油利用率和更低的排放。
其基本工作原理如下：1. 燃油泵：燃油泵负责将汽车油箱中的汽油送入高压燃油管路中，以满足喷射器的需要。
2. 高压燃油管路：高压燃油管路将从燃油泵处送来的汽油加压至高压状态，并将其输送到喷射器处。
3. 喷射器：喷射器是一个小型机械装置，它负责将高压状态下的汽油精确地喷入发动机气缸内部。
通常情况下，每个气缸都有一个对应的喷射器。
4. 电子控制单元(ECU)：ECU是整个系统的大脑，它负责监测和调节整个系统的运行。
ECU通过传感器获取发动机转速、进气量、水温等数据，并根据这些数据计算出最佳喷射量和时机，并向喷射器发送指令。
5. 传感器：传感器是ECU的重要组成部分，它们负责监测各种参数，并将这些数据传输给ECU。
常见的传感器有氧气传感器、进气量传感器、水温传感器等。
6. 氧气传感器：氧气传感器负责监测发动机排放出来的废气中的氧气含量，并将这些数据反馈给ECU。
根据这些数据，ECU可以调整喷射量和时机，以实现更高效的燃油利用率和更低的排放。
7. 进气量传感器：进气量传感器负责监测发动机进入的空气量，并将这些数据反馈给ECU。
根据这些数据，ECU可以计算出最佳的喷射量和时机。
8. 水温传感器：水温传感器负责监测发动机冷却液的温度，并将这些数据反馈给ECU。
根据这些数据，ECU可以调整喷射量和时机，以适应不同温度下的工作状态。
总之，电控汽油喷射系统通过精确地控制燃油喷射量和时机，以实现更高效、更环保的发动机工作状态。
电控汽油喷射系统的功用、构造及工作原理电控汽油喷射系统作为一种先进的汽车燃油供给系统，具有很多优点和功能。
它不仅可以提高汽车的燃油经济性和动力性能，还可以减少废气排放和改善环境质量。
本文将对电控汽油喷射系统的功用、构造和工作原理进行详细介绍。
电控汽油喷射系统的主要功能是根据发动机工作条件和驾驶需求，精确控制汽油的供给量和喷射时间，以实现最佳的燃烧效果。
它可以根据不同的工作条件，灵活调整喷油量和喷油方式，从而提高发动机的燃油经济性和动力性能。
电控汽油喷射系统的构造主要包括燃油泵、燃油滤清器、油箱、压力调节器、喷油嘴和电控单元等组成部分。
燃油泵负责将汽油从油箱中抽取并送至发动机燃油系统中。
燃油滤清器则用于过滤汽油中的杂质，保持喷油嘴的正常工作。
油箱则存放汽油，供应给燃油泵。
压力调节器是控制燃油供应压力的关键部件，它根据发动机工作条件和驾驶需求，自动调节燃油的供给压力，以确保喷油嘴正常工作。
喷油嘴则是将燃油喷射到发动机气缸中的装置。
电控单元是电控汽油喷射系统的核心部件，它通过传感器检测发动机和驾驶员的需求，并通过控制电磁阀来精确控制喷油嘴的工作。
电控汽油喷射系统的工作原理是，首先电控单元通过传感器监测发动机的工作状态，包括转速、负荷、冷却液温度和进气温度等参数。
然后根据这些参数，电控单元计算出最佳的喷油量和喷油时机。
接下来，电控单元通过控制电磁阀，打开喷油嘴并控制喷油时间和数量。
当发动机工作在低负荷或怠速状态下，电控单元会控制喷油嘴喷射较小的燃油量，以实现更为经济的燃烧效果。
而当发动机工作在高负荷或加速状态下，电控单元会增大喷油量，以提供更多的燃料供给和提高马力输出。
此外，电控单元还可以根据发动机的工作温度和质量要求，对燃油的喷射时间和方式进行精确控制，以确保发动机的顺畅运行。
总之，电控汽油喷射系统具有精确控制燃油供给量和喷射时间的功能，从而提高汽车的燃油经济性和动力性能。
通过调控燃油供给压力和喷油量，它可以适应不同的工作条件和驾驶要求，从而达到最佳的燃烧效果。
