电控燃油喷射系统的组成

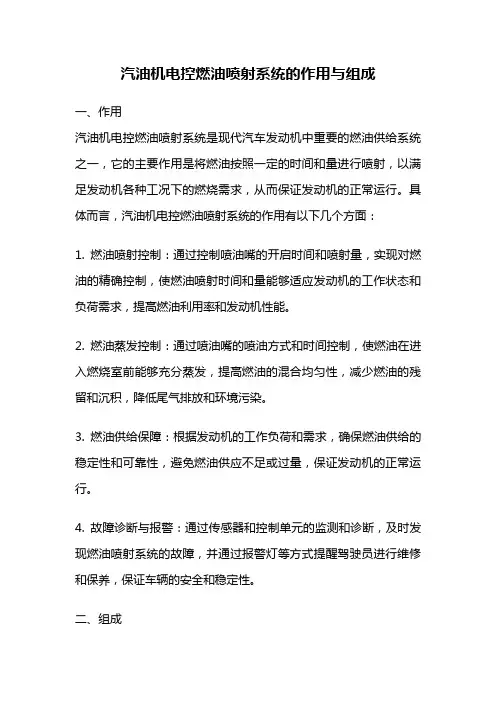

汽油机电控燃油喷射系统的作用与组成一、作用汽油机电控燃油喷射系统是现代汽车发动机中重要的燃油供给系统之一，它的主要作用是将燃油按照一定的时间和量进行喷射，以满足发动机各种工况下的燃烧需求，从而保证发动机的正常运行。

具体而言，汽油机电控燃油喷射系统的作用有以下几个方面：1. 燃油喷射控制：通过控制喷油嘴的开启时间和喷射量，实现对燃油的精确控制，使燃油喷射时间和量能够适应发动机的工作状态和负荷需求，提高燃油利用率和发动机性能。

2. 燃油蒸发控制：通过喷油嘴的喷油方式和时间控制，使燃油在进入燃烧室前能够充分蒸发，提高燃油的混合均匀性，减少燃油的残留和沉积，降低尾气排放和环境污染。

3. 燃油供给保障：根据发动机的工作负荷和需求，确保燃油供给的稳定性和可靠性，避免燃油供应不足或过量，保证发动机的正常运行。

4. 故障诊断与报警：通过传感器和控制单元的监测和诊断，及时发现燃油喷射系统的故障，并通过报警灯等方式提醒驾驶员进行维修和保养，保证车辆的安全和稳定性。

二、组成汽油机电控燃油喷射系统主要由以下几个部分组成：1. 燃油泵：燃油泵负责将汽油从燃油箱中抽取，并提供足够的压力将燃油送到喷油嘴。

2. 燃油滤清器：燃油滤清器用于过滤燃油中的杂质和污染物，保证燃油的清洁和纯净，防止喷油嘴堵塞和发动机故障。

3. 压力调节器：压力调节器能够根据发动机负荷的变化，调整燃油的供应压力，保证燃油供给的稳定性和可靠性。

4. 喷油嘴：喷油嘴是燃油喷射系统中最重要的组成部分，它通过控制喷油器的开启时间和喷油量，将燃油以雾化的形式喷射到燃烧室中，实现燃油的充分燃烧。

5. 传感器：传感器主要用于监测发动机的工作状态和环境条件，如发动机转速、进气温度、进气压力等，以便控制单元根据这些信息进行燃油喷射的精确控制。

6. 控制单元：控制单元是燃油喷射系统的核心部分，它根据传感器的反馈信号和预设的工作策略，控制喷油嘴的开启时间和喷油量，实现对燃油喷射的精确控制。

电控燃油喷射系统的组成及工作原理电控燃油喷射系统是现代内燃机车辆中重要的燃油供给系统之一，它采用电子控制单元（ECU）来监测和控制燃油喷射过程。

本文将介绍电控燃油喷射系统的组成和工作原理。

一、组成电控燃油喷射系统主要由以下几个组成部分组成：1. 燃油泵：负责将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。

2. 电子控制单元（ECU）：是系统的核心部件，负责监测和控制燃油喷射过程。

ECU根据传感器提供的各种数据，包括发动机转速、进气量、冷却水温度等，计算出最佳的喷油时间和喷油量，并通过喷油嘴控制燃油的喷射。

3. 传感器：用于监测发动机的运行状态和环境参数，包括进气压力传感器、进气温度传感器、曲轴位置传感器等。

这些传感器将收集到的数据传输给ECU，供其计算出最佳的喷油策略。

4. 喷油嘴：通过ECU的控制，喷射适量的燃油进入发动机燃烧室。

喷油嘴通常是电控式的，可以根据ECU的命令控制喷油时间和喷油量。

5. 燃油供应系统：包括燃油泵、燃油滤清器、燃油压力调节器等。

燃油供应系统负责将燃油供应给喷油嘴，并保持适当的燃油压力。

二、工作原理电控燃油喷射系统的工作原理如下：1. 数据采集：传感器收集发动机运行状态和环境参数的数据，包括发动机转速、进气量、冷却水温度等。

这些数据将被传输给ECU进行处理。

2. 数据处理：ECU根据传感器提供的数据，计算出最佳的喷油策略。

这个策略包括喷油时间和喷油量，旨在实现燃油的最佳利用和发动机性能的最优化。

3. 喷油控制：根据ECU计算出的喷油策略，ECU通过控制喷油嘴的开关来控制燃油的喷射。

喷油嘴根据ECU的命令，以合适的时间和合适的量将燃油喷射进入发动机燃烧室。

4. 燃油供应：燃油泵将汽油从油箱中抽取，并通过燃油滤清器过滤后供应给喷油嘴。

燃油压力调节器可根据需要调节燃油的压力，以保持适当的燃油供应。

5. 燃烧过程：通过喷油嘴喷射的燃油与进入燃烧室的空气混合后，在火花塞的点火下燃烧，释放出能量驱动发动机工作。

简述电控燃油喷射系统的组成以及各部件的作用。

电控燃油喷射系统是现代汽车的关键部件之一，它通过精确控制燃油的喷射量和喷射时机，使发动机能够正常运转，并达到更高的效率和更低的排放。

本文将从组成和各部件的作用两个方面来介绍电控燃油喷射系统。

一、电控燃油喷射系统的组成电控燃油喷射系统由以下几个部分组成：1. 燃油泵：燃油泵是电控燃油喷射系统的核心部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。

2. 高压油管：高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。

3. 喷油嘴：喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。

4. 进气系统：进气系统是电控燃油喷射系统中另一个重要的部件，它的主要作用是将空气引入发动机燃烧室中，以供发动机燃烧使用。

5. 传感器：传感器是电控燃油喷射系统中的重要组成部分，它可以感知发动机的工作状态，如发动机转速、负荷、氧气浓度等，并将这些信息反馈给电控单元。

6. 电控单元：电控单元是电控燃油喷射系统的控制中心，它可以根据传感器反馈的信息来精确控制燃油的喷射量和喷射时机，以确保发动机的正常运转。

二、各部件的作用1. 燃油泵的作用燃油泵是电控燃油喷射系统中最重要的部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。

燃油泵可以根据发动机的工作状态来调节燃油的供应量和压力，以确保发动机正常运转。

2. 高压油管的作用高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。

高压油管的压力和燃油的供应量可以通过燃油泵的控制来进行调节。

3. 喷油嘴的作用喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。

喷油嘴的喷射量和喷射时机可以通过电控单元的控制来进行调节，以确保发动机的正常运转。

说明汽油发动机电控喷油系统燃油喷射的控制原理
汽油发动机电控喷油系统的控制原理是通过一系列的传感器和控制模
块来检测发动机工作状态，如转速、负荷、氧气含量、水温等，然后根据
这些信息来控制燃油的喷射量和喷射时机。

具体地说，电控喷油系统中的主要部件包括发动机控制模块(ECU)、
氧气传感器(O2 sensor)、节气门位置传感器(Throttle position sensor, TPS)、水温传感器(Coolant temperature sensor)、空气流量传感器(Mass air flow sensor, MAF)和燃油喷射器。

当发动机启动时，ECU会读取传感器发来的数据，并根据预设的燃油
喷射曲线来计算喷油量和喷射时机。

在正常行驶过程中，ECU会不断地监
测发动机的工作状态，并根据需要进行调整，以使发动机能够保持最佳的
工作状态和燃油经济性。

在喷油的过程中，ECU控制燃油喷射器的喷油时间和数量，使其按照
正确的比例喷入发动机的进气道中。

同时，通过控制燃油喷射的时机和数量，ECU可以帮助发动机在不同负荷和转速下实现最佳的燃烧效率和动力
输出。

总之，汽油发动机电控喷油系统的控制原理是通过对发动机工作状态
的监测和调整，优化燃油喷射的时机和数量，以实现最佳的燃烧效率和性
能输出。

第三节电控燃油喷射系统的组成与基本原理组成：按其部件功用来看，主要有进气系统（气路）、燃油控制系统（油路）和电子控制系统（电路）三部分。

一、进气系统a)b)图1进气系统原理图作用：为发动机提供必要的空气。

组成：一般由空气滤清器、节气门体、节气门、空气阀、进气总管、进气歧管等部分组成。

另外，为了随时调节进气量，进气系统中还设置了进气量的检测装置。

如图所示：在L型EFI系统中，采用装在空气滤清器后的空气流量计（空气流量传感器）直接测量发动机发动机吸入的进气量。

其测量的准确度高于D型EFI系统，可以精确的控制空燃比。

“L”是德文“空气”的第一个字母。

D型EFI系统是根据进气歧管压力传感器进行检测。

由于进气管内的空气压力在波动，所以控制的测量精度稍微差些。

“D”是德文“压力”的第一个字母。

空气阀只是在发动机温度低时用来调节进气量，控制发动机的怠速转速。

节气门总成包括控制进气量的节气门通道和怠速运行的空气旁通道。

节气门位置传感器与节气门轴相连接，用来检测节气门的开度。

二、燃油供给系统图2燃油供给系统工作流程图作用：向气缸提供燃烧所需要的燃油。

组成：如图所示，燃油供给系统通常由电动汽油泵、汽油滤清器、压力调节器、脉动阻尼器、喷油器和冷起动喷油器组成。

工作原理：如图所示，在电控汽油喷射系统中，汽油由电动汽油泵从油箱中泵出，经汽油滤清器等输送到电磁喷油器和冷起动喷油器调节器与喷油器并联，保证供给电磁喷油器内的汽油压力与喷射环境的压力之差（喷油压差）保持不变。

燃油泵按其安装位置可以分为外装泵和内装泵两种。

外装泵将泵装载油箱之外的输油管路中，内装泵则是将泵安装在燃油箱内。

与外装泵相比，内装泵不易产生气阻和燃油泄露，而且嘈声小。

目前多数EFI采用内装泵。

脉动阻尼器可以消除喷油时油压产生的微小波动，进一步稳定油压。

电磁喷油器按照发动机控制的喷油脉冲信号把汽油喷入进气道。

当冷却水温度低时，冷起动喷油器将汽油喷入进气总管，以改善发动机低温时的起动性能。

简述电控燃油喷射系统的功用电控燃油喷射系统是一种现代汽车引擎控制系统，它通过精确计算和调整燃油的喷射量和时间，使发动机能够更加高效地工作。

这个系统的主要功用是确保发动机能够以最佳状态运转，从而提高汽车的性能、经济性和环保性。

一、电控燃油喷射系统的组成1. 燃料泵：负责将汽油从油箱中抽出并送到喷油器中。

2. 喷油器：将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。

3. 传感器：通过检测发动机各种参数（如进气量、空气流量、水温等）来反馈给ECU（电子控制单元），ECU根据传感器反馈的信息计算出最佳的喷油量和时机。

4. 电子控制单元（ECU）：是整个系统的“大脑”，负责接收传感器反馈信息，并根据这些信息计算出最佳的喷油量和时机。

同时，ECU还可以记录车辆运行数据、故障码等信息。

5. 进气管：将空气引入发动机，并将空气流量信息传递给ECU。

6. 氧气传感器：检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机。

二、电控燃油喷射系统的工作原理1. 燃料泵将汽油从油箱中抽出并送到喷油器中。

2. 传感器检测发动机各种参数，并将这些信息反馈给ECU。

3. ECU根据传感器反馈的信息计算出最佳的喷油量和时机，并通过信号线控制喷油器进行喷油。

4. 喷油器将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。

5. 发动机燃烧汽油产生能量，推动车辆行驶。

6. 氧气传感器检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机，从而使排放更加环保。

三、电控燃油喷射系统的优点1. 提高汽车性能：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机能够以最佳状态运转，提高汽车的动力、加速性和行驶稳定性。

2. 提高经济性：通过精确计算和调整燃油的喷射量和时机，电控燃油喷射系统可以使汽车的燃油利用率更高，从而降低油耗。

3. 提高环保性：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机排放更少的废气和污染物，减少对环境的污染。

简述电控燃油喷射系统的组成以及各部件的
作用。

电控燃油喷射系统由以下几个组成部分构成：燃油泵、燃油滤清器、燃油喷射嘴、电子控制单元(ECU)、空气流量计、节气门位置传感器以及氧气传感器。

燃油泵主要负责将燃油从油箱中抽取并传输到高压油管中。

燃油滤清器对燃油进行过滤，以避免灰尘和其他杂质进入燃油系统。

燃油喷射嘴是将经过压力调节的燃油喷射到汽车引擎的喷油嘴。

喷油嘴的喷油量直接影响着引擎的性能。

电子控制单元(ECU)是整个系统的中枢部分，可根据传感器和控制模块提供的数据计算并控制发动机点火和燃油喷射的时间和数量，从而实现优化燃油效率、提高动力和减少污染的作用。

空气流量计可以测量进入发动机的空气流量，ECU根据这个数据计算出合适的燃油喷射量。

节气门位置传感器是进行燃油喷射的一个关键传感器，它测量节气门的开度，并向ECU提供精确的数据来控制燃油喷射量。

氧气传感器是测量尾气中氧气浓度的传感器，ECU会根据它提供的数据调整燃油喷射量，以保证发动机始终工作在最佳状态下。

柴油机电控燃油喷射系统的组成柴油机电控燃油喷射系统是柴油发动机控制系统的重要组成部分，它由传感器、控制器和执行器三个主要部分组成。

1.传感器柴油机电控燃油喷射系统中的传感器主要包括：（1）空气流量传感器：测量进入气缸的空气量，为控制器提供必要的信息。

（2）凸轮轴位置传感器：检测凸轮轴的位置，以便控制器能够确定喷油时刻。

（3）曲轴位置传感器：检测曲轴的位置，以便控制器能够确定哪个气缸正在进行燃烧。

（4）进气温度传感器：测量进气的温度，以便控制器能够调整喷油时刻和喷油量。

（5）压力传感器：测量燃油喷射的压力，以便控制器能够调整喷油时刻和喷油量。

这些传感器能够将检测到的各种参数，如空气流量、压力、温度、位置等转化为电信号，传输给控制器。

2.控制器柴油机电控燃油喷射系统中的控制器主要包括ECU（电子控制单元）和PCM （脉冲控制模块）。

这两个组件的主要任务是接收来自传感器的信号，根据预设的程序和算法处理这些信号，并输出控制信号给执行器。

这些控制信号可以包括喷油时刻、喷油持续时间、喷油压力等。

3.执行器柴油机电控燃油喷射系统中的执行器主要包括喷油器和燃油泵。

喷油器负责在正确的时间将精确量的燃油喷射到每个气缸的燃烧室中，而燃油泵则负责提供必要的燃油压力。

执行器接收来自控制器的控制信号，将这些信号转化为具体的机械动作，以实现对燃油喷射系统的精确控制。

总的来说，柴油机电控燃油喷射系统通过传感器、控制器和执行器三个主要部分的协同工作，能够实现对柴油发动机燃油喷射过程的精确控制，从而提高发动机的性能、燃油经济性和排放性能。

随着科技的不断发展，柴油机电控燃油喷射系统也在不断升级和完善，为柴油发动机的持续优化提供了有力的支持。

电控燃油喷射系统(EFI)图解EFI的优点:1、在任何情况下都能获得精确的空燃比2、混合气的各缸分配均匀性好3、采用EFI的汽车加速性能好4、充气效率高5、良好的启动性能和减速减油或断油EFI的工作原理：电控汽油喷射系统主要由下列四部分组成：进气系统供油系统控制系统点火系统如下图：1、进气系统如下图：2、供油系统主要由油压调节器、喷油器和喷油泵组成。

供油系统的工作原理图：喷油泵工作原理燃油泵装在油箱内，涡轮泵由电机驱动。

当泵内油压超过一定值时，燃油顶开单向阀向油路供油。

当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。

如下图：喷油器工作原理：喷油器是电磁式的。

当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。

当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。

多点喷油系统中喷油器通过绝缘垫圈安装在进气歧管或进气道附近的缸盖上，并用输油管将其固定。

多点喷油系统每缸有一个喷油器。

英文称为multi point injection .简称为MP I。

如下图：喷油器单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。

英文为single point inje ction. 简称为SPI。

如下图：油压调节器工作原理油压力调节器的功能是调节喷油压力。

喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。

由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。

如下图：3、控制系统控制系统由传感器、执行器和电子控制单元三部分组成如下图：传感器传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。

如下图：ECUECU的功用是采集和处理各种传感器的输入信号，根据发动机工作的要求（喷油脉宽、点火提前角等），进行控制决策的运算，并输出相应的控制信号。

电控燃油喷射系统电控燃油喷射系统的基本任务是以减少发动机机有害物排放为主要目标，尽可能兼顾发动机的其它性能要求。

为了实现这一基本任务，空燃比的精确控制是关键，因此现代电子控制汽油喷射系统都遵守以空气流量和发动机转速为基本控制参数，以电控单元（ ECU）为控制核心，以喷油器为控制对象的控制原则。

一个完整的电控汽油喷射系统通常由空气供给系统、燃油供给系统和电子控制系统三个子系统构成。

如图1-0.图1-01.空气供给系统空气供给系统任务是向汽油机提供清洁的、与发动机负荷相适应的、经过计量的新鲜空气，使它们在进气管或气缸内与喷油器喷出的汽油形成质量好的可燃混合气。

空气供给系统由空气滤清器、空气量计量装置、节气门体和节气门位置传感器、进气总管和进气歧管等组成。

如图1-1图1-11.1空气量计量装置空气量计量装置的作用是对发动机吸入的新鲜空气量进行直接或间接的测量, 并把测量结果转换成电压或频率信号输送到 ECU, ECU 根据输入信号及其它参数计算出每一工作循环吸入的新鲜空气质量直接测量方式采用空气流量计测量空气的体积流量或质量流量，间接测量方式大都采用进气歧管绝对压力传感器测量进气歧管的绝对压力。

1.2空气流量计电控汽油喷射发动机中使用的空气流量计主要有翼片式空气流量计、卡门旋涡式空气流量计、热线式空气流量计和热膜式空气流量计四种。

1.3节气门体和节气门位置传感器1.3.1 节气门体节气门体安装在空气流量计和发动机进气总管之间的进气管上（对于采用空气流量计进气和电控汽油机），或者安装在空气滤清器与进气总管之间（对于使用进气歧管绝对压力传感器的汽油机）。

节气门体一般由节气门、怠速旁通气、怠速调整螺钉、辅助空气阀等组成。

节气门通过拉索与油门踏板相连，驾驶员通过油门踏板控制节气门开度，使发动机的输出扭矩与所需的牵引力相适应。

对于设置怠速旁通气道的节气门体，怠速旁通气道布置在主进气通道一侧，发动机怠速运转时，节气门完全关闭，怠速所需要的空气经旁通气道布置在气道进入总管。

电控燃油喷射系统工作原理
电控燃油喷射系统（Electronic Fuel Injection System，简称EFI 系统）是一种利用计算机控制引擎燃油喷射量和喷射时机的燃油供给系统。

它的工作原理主要包括以下几个步骤：
1. 燃油供给：燃油经过燃油泵送压力后进入燃油喷射嘴，喷射嘴是由喷油电磁阀控制的。

燃油供给系统还包括燃油滤清器、燃油沉淀器等组件。

2. 空气供给：空气通过空气滤清器进入进气歧管，然后经过节气门进入发动机气缸。

3. 传感器控制：系统中配备了多个传感器，如空气流量传感器、氧气传感器、水温传感器等，用于监测发动机状态和环境参数。

这些传感器将收集的数据发送给控制器进行分析和计算。

4. 控制器计算：控制器是EFI系统中的核心部件，它根据传感器采集到的数据，通过内部的计算算法和存储的映射表，来确定当前的喷油量和喷油时机。

5. 喷油：根据控制器的指令，喷油器打开喷油电磁阀，让精确计算的燃油以适当的喷射时间和喷射量喷入发动机气缸中。

喷油时机和喷射量的精确控制能够提高燃烧效率，减少废气排放。

6. 点火系统：与EFI系统配套使用的还有点火系统，它控制着火花塞的点火时机和点火能量，以确保燃烧正常进行。

通过以上步骤，EFI系统可以实现对引擎燃油喷射量和喷射时机的精确控制，提高燃烧效率，降低废气排放，以及提升发动机的动力性能和燃油经济性。
