奥托尼克斯pid调节器使用说明书

奥托尼克斯pid调节器使用说明书

韩国AUTONICS代理Autonics温控表中国
15601379173(微信)
北京 上海 深圳 天津 shunto@

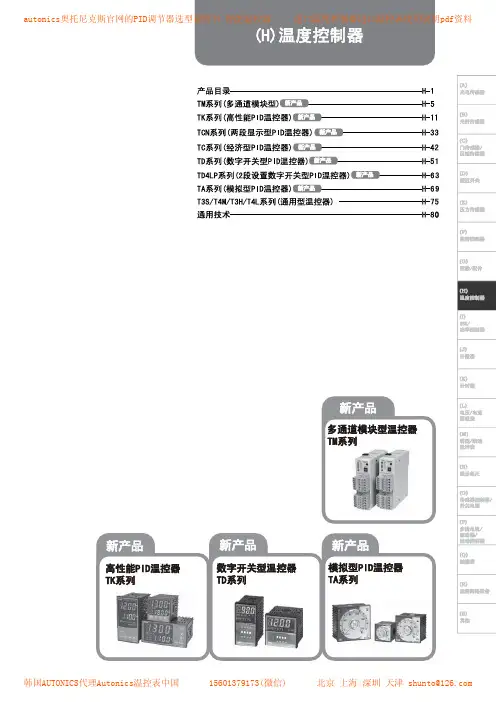

autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
韩国AUTONICS代理Autonics温控表中国
15601379173(微信)
北京 上海 深圳 天津 shunto@
autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
韩国AUTONICS代理Autonics温控表中国
1560137917to@
autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
韩国AUTONICS代理Autonics温控表中国
15601379173(微信)
北京 上海 深圳 天津 shunto@
autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
北京 上海 深圳 天津 shunto@
autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
韩国AUTONICS代理Autonics温控表中国
15601379173(微信)
北京 上海 深圳 天津 shunto@
autonics奥托尼克斯官网的PID调节器选型说明书 智能温控器 进口温度控制器进口温控表使用说明pdf资料
北京 上海 深圳 天津 shunto@

虹润NHR-1300型PID调节仪说明书

虹润NHR-1300型PID调节仪说明书

New Hong Run Precision Instruments Co., LtD.版本号：１３００－０９１２１７从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。

在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。

产品介绍１　显示面板外观结构图２　选型表ＮＨＲ－１３００系列简易型模糊ＰＩＤ调节器 （１）　ＰＶ显示窗（测量值）（２）　ＳＶ显示窗 测量状态下显示输入类型等参数 参数设定状态下显示设定值（３）　第一报警（ＡＬ１）、第二报警（ＡＬ２）指 示灯、运行灯（ＲＵＮ）和输出灯（ＯＵＴ）（４）　确认键（５）　移位键（６）　减少键 （７）　增加键面板　使用说明书系列备注：１路继电器（带有常开常闭触点）　触点容量：３Ａ　２２０ＶＡＣ／５Ａ　３０ＶＤＣ　（阻性负载）　２路继电器（仅一组常开触点） 触点容量：３Ａ　２２０ＶＡＣ／５Ａ　３０ＶＤＣ　（阻性负载）ＮＨＲ－１３００系列简易型模糊ＰＩＤ调节器采用模糊ＰＩＤ算式，傻瓜式操作，０．３级测量精度，７款外型尺寸，可支持３３种信号输入功能，适用温度、压力、流量、液位、湿度等工业过程量的监测，并配合各种执行器对电加热设备和电磁、电动调节阀进行ＰＩＤ调节和控制。

支持２路报警功能，支持１路控制输出或支持采用标准ＭＯＤＢＵＳ协议的ＲＳ４８５通讯接口，１路ＤＣ２４Ｖ馈电输出，输入端、输出端、电源端光电隔离，１００－２４０Ｖ ＡＣ／ＤＣ或２０－２９Ｖ　ＤＣ开关电源供电，标准卡入式安装，工作环境温度在０－５０℃，且相对湿度５－８５％ＲＨ无凝结。

规格尺寸为Ｈ的仪表，继电器触点容量：０．６Ａ　２２０ＶＡＣ／０．６Ａ　３０ＶＤＣ（阻性负载）３　接线注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。

如ＲＳ４８５通讯功能和控制输出功能 在同一组ＯＵＴ接线端子上，只能选择一种。

PID的使用说明书

PID的使用说明书
ቤተ መጻሕፍቲ ባይዱ
for(j=x2;j>0;j--) delay(); PA2=0x00; for(j=y2;j>0;j--) delay(); } void stop() { } float pid1(int e01,int e11,int e21) { int A=2.45; float B=3.5; float C=1.25; int uk01=A*e01+B*e11+C*e21; return(uk01); } void opentimer() { TIMERL1=0xff; TIMERH1=0xff; TIMERL2=0xff; TIMERH2=0xff; } uint closetimer1() { uint n1=0xff-TIMERL1; COMMAND1=0x43; return (n1); } uint closetimer2() { uint n2=0xff-TIMERL2; COMMAND2=0x43; return (n2); } PA2=0xff; delay();
我提供一种增量式 PID 供大家参考 △U(k)=Ae(k)-Be(k-1)+Ce(k-2) A=Kp(1+T/Ti+Td/T) B=Kp(1+2Td/T) C=KpTd/T T 采样周期 Td 微分时间 Ti 积分时间 用上面的算法可以构造自己的 PID 算法。 U（K）=U（K-1）+△U（K）
一般步骤 a.确定比例增益 P 确定比例增益 P 时，首先去掉 PID 的积分项和微分项，一般是令 Ti=0、Td=0（具 体见 PID 的参数设定说明），使 PID 为纯比例调节。输入设定为系统允许的最大值的 60%~70%，由 0 逐渐加大比例增益 P，直至系统出现振荡；再反过来，从此时的比例 增益 P 逐渐减小，直至系统振荡消失，记录此时的比例增益 P，设定 PID 的比例增益 P 为当前值的 60%~70%。比例增益 P 调试完成。 b.确定积分时间常数 Ti 比例增益 P 确定后，设定一个较大的积分时间常数 Ti 的初值，然后逐渐减小 Ti， 直至系统出现振荡，之后在反过来，逐渐加大 Ti，直至系统振荡消失。记录此时的 Ti， 设定 PID 的积分时间常数 Ti 为当前值的 150%~180%。积分时间常数 Ti 调试完成。 c.确定积分时间常数 Td 积分时间常数 Td 一般不用设定，为 0 即可。若要设定，与确定 P 和 Ti 的方法相 同，取不振荡时的 30%。 d.系统空载、带载联调，再对 PID 参数进行微调，直至满足要求。

日本岛电PID调节器中文说明书

日本岛电PID调节器中文说明书

日本岛电SR1/SR3/SR4 PID调节器中文操作说明(中文版)一、仪表的显示面板和功能鍵二、操作流程图说明SR1/SR3所有参数窗口可分为两个窗口群(0-X和1-X窗口群)，子窗口和虚线表示的选件窗口共32个。

每个窗口采用了编号，例如传感器量各选择窗口［1-22］，表示第1窗口群的第23号窗口。

按增减鍵修改参数时，面板SV窗口的小数点闪动，按ENT鍵确认修改后，小数点熄灭。

三、入门的快速设置列(简单加热系统)某加热系统，仪表选用SR1-8P-1，K型热偶0.0-800.0℃输入，P型输出接固态继电器。

设定温度为600.0℃，EV1上限绝对值报警值650.0℃，EV2下限绝对值报警值为550.0，报警为上电抑制。

设置步骤如下：1)在［1-22］窗口，将传感器量程代码设定为：05(K型热偶0.0 –800.0℃)。

2)在［1-23］窗口，选择传感器量程的单位C(摄氏度℃)。

3)在［1-17］窗口，将调节输出极性设为：rA反作用(加热)。

4)在［1-10］窗口，将调节输出的时间比例周期设为：2秒。

5)在［0-0］窗口，按增、减键将SV值设为600.0℃，按ENT鍵确认。

6)在［1-11］窗口，将EV1报警方式设为：上限绝对值(HA)。

7)在［1-14］窗口，将EV2报警方式设为：下限绝对值(LA)。

8)在［1-16］窗口，下限报警应具有上电抑制功能，设为：2。

9)在［0-3］窗口，设EV1报警值：650.0℃；在［0-4］设EV2报警值：550.0℃10)系统接成闭环后，在［0-2］AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。

当炉温到达设定值时，经两个周期振荡，AT灯灭，自整定完成，才可评价调节效果。

四、 用户的基本设置窗口a)传感器类型和范围单位 ［1-22］/［1-23］窗口b)调节输出正/反作用 ［1-17］窗口c)SSR(P型)和继电器接点(Y型)的输出比例周期 ［1-10］窗口d)PID参数的自整定AT执行 ［0-2］窗口e)PID参数和调节输出限幅 ［1-2］-［1-9］窗口日本SHIMADEN(岛电)原装SR1/SR3/SR4 0.3级PID 调节器选型表设计可靠，操作简单，功能完善，即经济有实用！ SR1/SR3,SR4 PID 调节器, 具有双四位显示, 自整定专家PID 参数，带调节输出限制,手/自动切换,2组独立的上下限报警,键锁定等功能,前面板防护等级IP66。

岛电SR93中文说明书

岛电SR93中文说明书

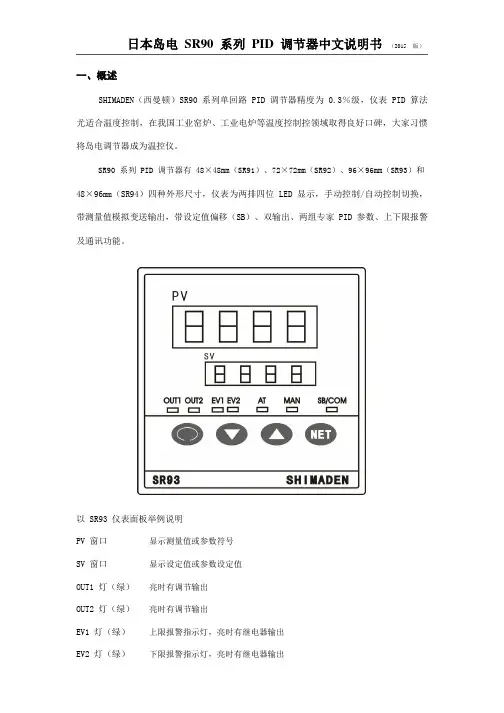

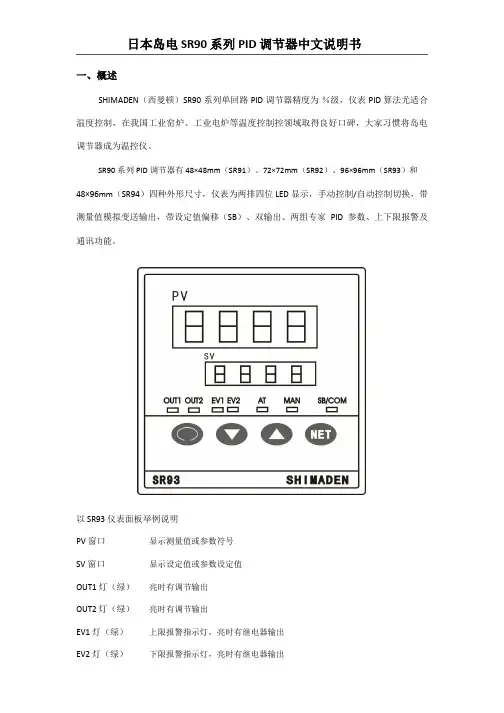

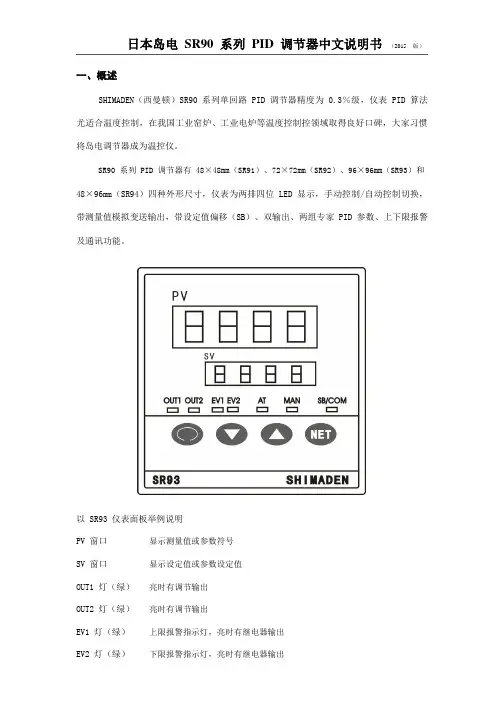

日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。

SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。

以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心.yunrun..日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。

每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。

按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。

（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。

欧陆2400系列PID调节器中文使用手册

欧陆2400系列PID调节器中文使用手册

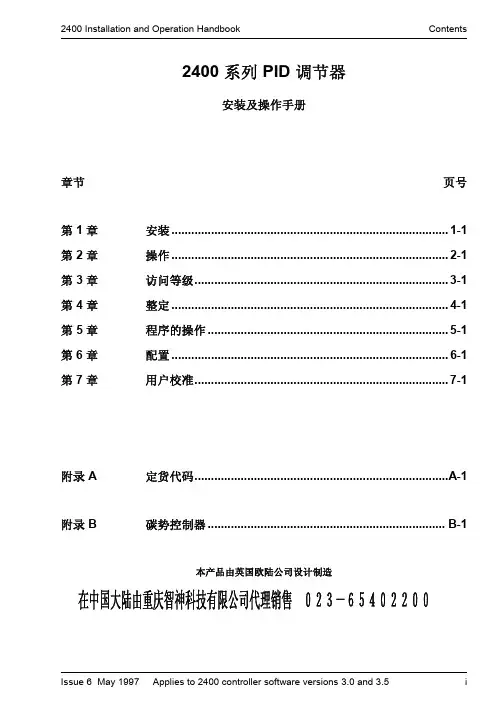

2400 系列 PID 调节器安装及操作手册章节页号第 1 章安装....................................................................................1-1 第 2 章操作....................................................................................2-1 第 3 章访问等级.............................................................................3-1 第 4 章整定....................................................................................4-1 第 5 章程序的操作.........................................................................5-1 第 6 章配置....................................................................................6-1 第 7 章用户校准.............................................................................7-1附录 A 定货代码.............................................................................A-1 附录 B 碳势控制器........................................................................B-1本产品由英国欧陆公司设计制造在中国大陆由重庆智神科技有限公司代理销售　０２３－６５４０２２００Issue 6 May 1997 Applies to 2400 controller software versions 3.0 and 3.5 i重庆智神科技有限公司　ｗｗｗ．ｚｉｓｅｎ．ｃｏｍ 1-1第一章 安 装图1-1 2408 1/8DIN 尺寸的控制器图 1-2 2404 1/4DIN 尺寸的控制器面板安装夹棘齿外壳端子盖锁耳面板密封垫显示屏面板安装夹棘齿外壳端子盖标签面板密封垫Installation 2400 Installation and Operation Handbook1-2 重庆智神科技有限公司　０２３－６５４０２２００图 1-3 2416 1/16DIN 尺寸的控制器2408外型尺寸2408OP 1OP2SP2REMAUTO MAN RUN HOLD图 1-4 2408外型 5.91in1.89in面板安装夹棘齿端子盖标签锁耳面板密封垫10mm (0.4in)所推荐的仪表间最小间隔2400 Installation and Operation Handbook Installation重庆智神科技有限公司　ｗｗｗ．ｚｉｓｅｎ．ｃｏｍ 1-324042416外型图1-6 2416外型5.91in3.78in面板开孔45 x 45 mm1.77 x 1.77 in-0 +0.8-0 +0.03所推荐的仪表间最小间隔10mm (0.4in)38mm (1.5in)10mm (0.4in)1.89in5.91in-0 +0.6-0 +0.02所推荐的仪表间最小间隔面板开孔92 x 92 mm3.62 x 3.62 inInstallation 2400 Installation and Operation Handbook1-4 重庆智神科技有限公司　０２３－６５４０２２００简介2416、2408型和2404型都是带有自整定及自适应功能的 高精度温度控制器。
