BWY(WTYK)-802、803温度控制器说明书中文

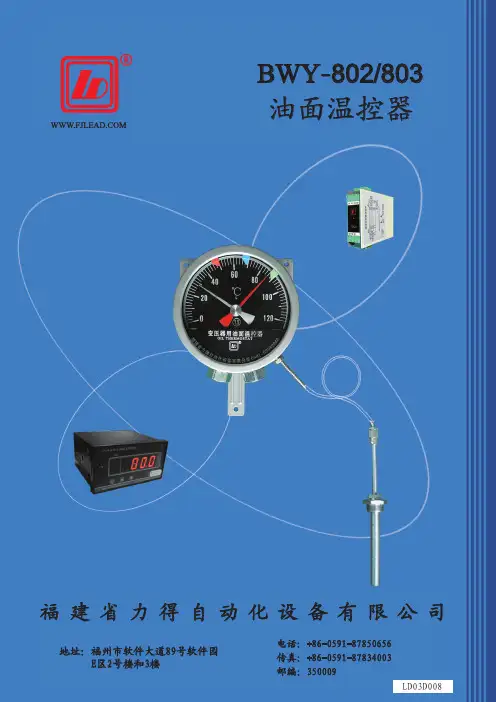

BWY 802/803
油面温控器
福 建 省 力 得 自 动 化 设 备 有 限 公 司
注 意 事 项
另需测量范围，选型时请注明。

仪表按功能接线完毕后，为防止雨水进入，请将表盖用力按顺时针方向拧紧。

红指针在白指针右侧示值出现偏差时，请用4mm内六角扳手调整表盘中下方的偏差调整孔即可。

指针与开关卡时，开关向后推，并拨动白指针超过开关，然后放开开关并平缓的放开白指针，让开关动作复位即可。

请在温控器安装座充油前清除座内的积水，温包安装完毕应做好密封，防止雨水进入。

本说明所包含的资料力求内容的正确和完整，如有任何错误和缺失不附带任何责任。

●●●●●●。

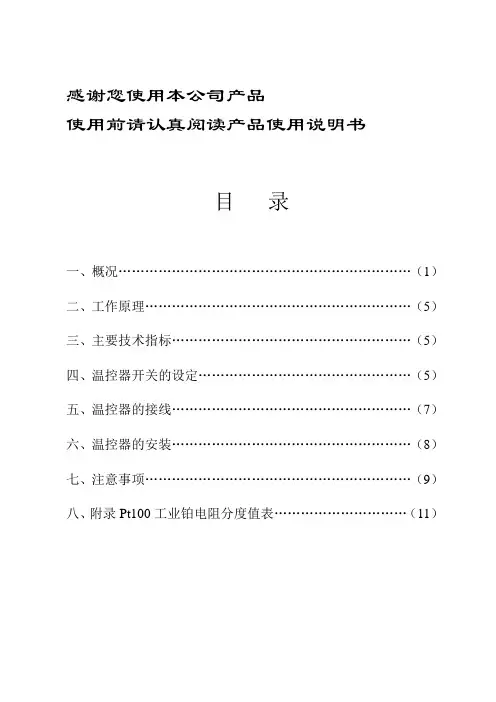

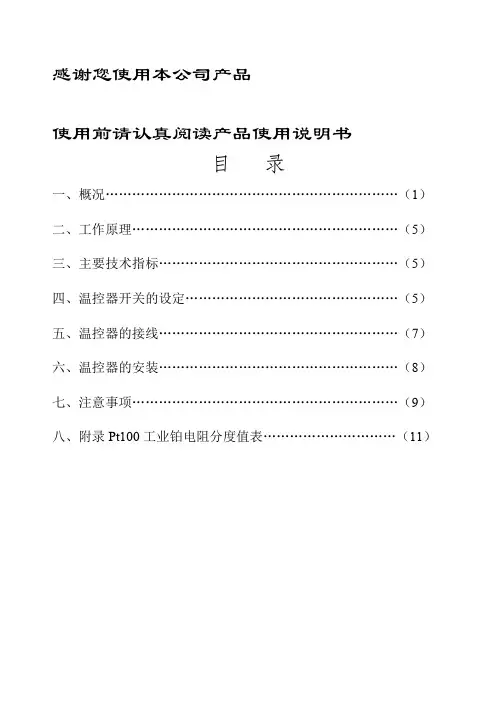

感谢您使用本公司产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、温控器开关的设定 (5)五、温控器的接线 (7)六、温控器的安装 (8)七、注意事项 (9)八、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：图一系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V、4~20mA）输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：－30～＋55℃2、测量范围：－20～＋80℃0～＋100℃0～＋120℃0～＋150℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差：6±2℃④额定功率：AC 220V/3A⑤标准设定值：802：K1=55℃；K2=80℃803：K1=55℃；K2=65℃；K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1~5条同上。

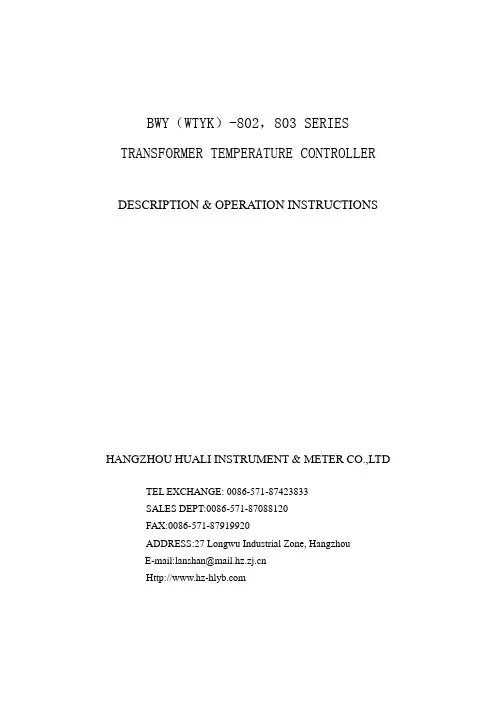

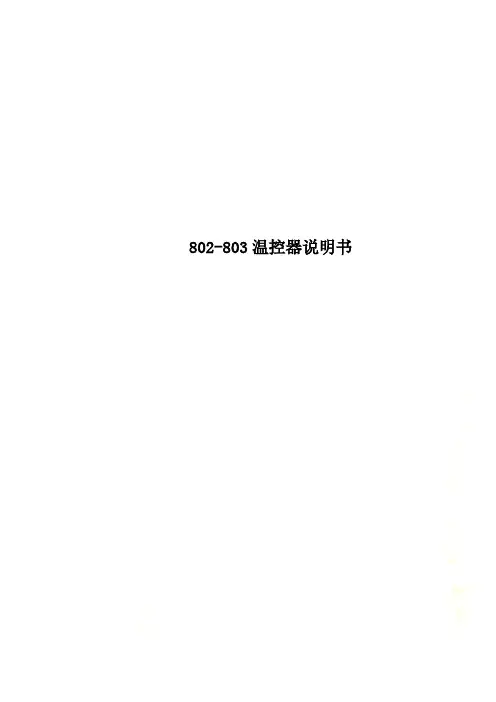

802-803温控器说明书通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：+2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：最大插入深度安装孔图一 系列温度控制器外形及安装尺寸B W Y (W T Y K )8010000100K1K100K23浙制01 4920040M100°C60华立仪表二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

BWY 802/803
油面温控器
福 建 省 力 得 自 动 化 设 备 有 限 公 司
注 意 事 项
另需测量范围，选型时请注明。

仪表按功能接线完毕后，为防止雨水进入，请将表盖用力按顺时针方向拧紧。

红指针在白指针右侧示值出现偏差时，请用4mm内六角扳手调整表盘中下方的偏差调整孔即可。

指针与开关卡时，开关向后推，并拨动白指针超过开关，然后放开开关并平缓的放开白指针，让开关动作复位即可。

请在温控器安装座充油前清除座内的积水，温包安装完毕应做好密封，防止雨水进入。

本说明所包含的资料力求内容的正确和完整，如有任何错误和缺失不附带任何责任。

●●●●●●。

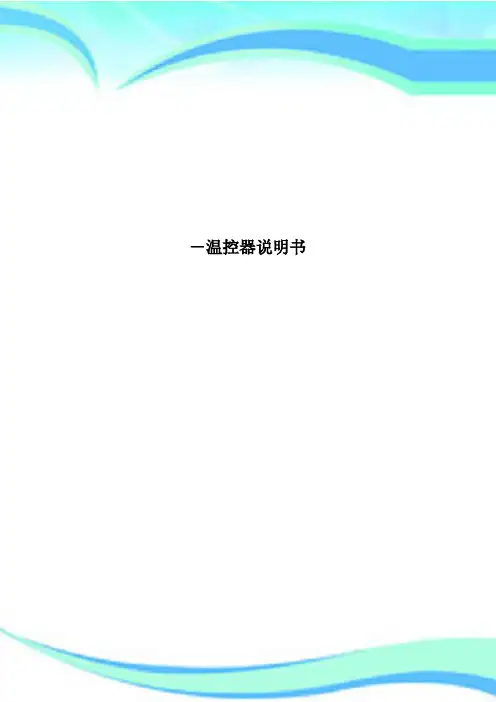

－温控器说明书————————————————————————————————作者: ————————————————————————————————日期：通过ISＯ900２国际质量体系认证conformity Cｅｒtifｉcation of ISO９0０2 ＱuaｌiｔｙＭanagｅment ＳyｓｔeｍBWY（WTＹK）-802、8０3系列变压器温度控制器SERIES TRANSFORMER ＴＥMPERAＴURE CONTROLLER使用说明书DＥSCRIPTION &ＯPERＡTION IＮSＴRUCＴＩOＮS杭州华立仪表有限公司HＡNＧZＨＯU ＨUALI IＮSＴRUMEＮT & METEＲ GENERAＬPLANＴ感谢您使用本厂产品使用前请认真阅读产品使用说明书ＴHANＫS FOR USINＧOUR PRＯDＵＣＴＳＰLEAＳE READ TＨE DＩRECTIOＮS BＥＦOＲＥUSE目录一、概况 (1)二、工作原理 (5)三、主要技术指标…………………………………………（５)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)ﻬ一、概况1、温度控制器根据沈阳变压器研究所制订的JＢ／Ｔ６３０2-9２《变压器用压力式温度计》标准的命名如下：＋2、温度控制器根据ＪB/T９２3６－199９《工业自动化仪表产品型号编制原则》的要求产品命名如下:ﻬﻬ最大插入深度安装孔图一 系列温度控制器外形及安装尺寸B W Y (W T Y K )8010000100KK100K0 20040M100°C60华立仪表二、工作原理变压器温度控制器(以下简称温控器)，主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时,温包内感温介质受热膨胀所产生的体积增量,通过毛细管传递到弹性元件上，使弹性元件产生一个位移,这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。

2、本温控器只能按照本公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。

4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。

5、温控器在运输时应采用原包装，以免造成机械损坏。

6、温控器不使用时，请进行防潮处理。

7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。

8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。

12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。

温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。

同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。

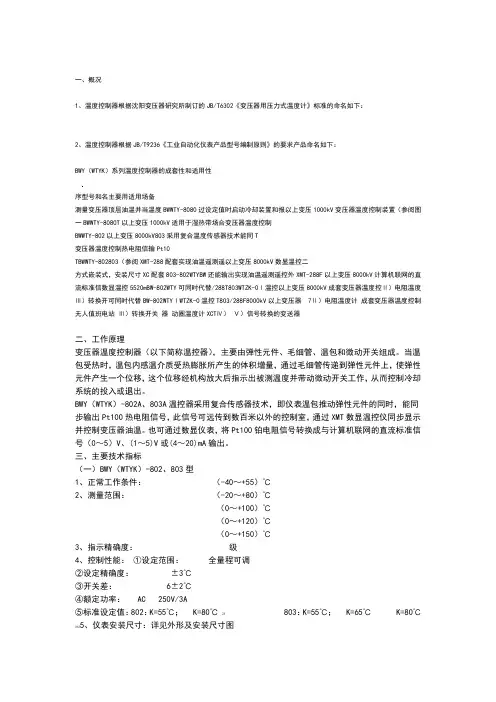

一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：BWY（WTYK）系列温度控制器的成套性和适用性序型号和名主要用适用场备测量变压器顶层油温并当温度BWWTY-8080过设定值时启动冷却装置和报以上变压1000kV变压器温度控制装置（参阅图一BWWTY-8080T以上变压1000kV适用于湿热带场合变压器温度控制BWWTY-802以上变压8000kV803采用复合温度传感器技术能同T变压器温度控制热电阻信输Pt10TBWWTY-802803（参阅XMT-288配套实现油温遥测遥以上变压8000kV数显温控二方式嵌装式，安装尺寸XC配套803-802WTYBW还能输出实现油温遥测遥控外XMT-288F以上变压8000kV计算机联网的直流标准信数显温控5520mBW-802WTY可同时代替/288T803WTZK-0Ⅰ温控以上变压8000kV成套变压器温度控Ⅱ）电阻温度Ⅲ）转换开可同时代替BW-802WTYⅠWTZK-0温控T803/288F8000kV以上变压器7Ⅱ）电阻温度计成套变压器温度控制无人值班电站Ⅲ）转换开关器动圈温度计XCTⅣ）Ⅴ）信号转换的变送器二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。

感谢您使用本公司产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、温控器开关的设定 (5)五、温控器的接线 (7)六、温控器的安装 (8)七、注意事项 (9)八、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V、4~20mA）输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：－30～＋55℃2、测量范围：－20～＋80℃0～＋100℃0～＋120℃0～＋150℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差：6±2℃④额定功率：AC 220V/3A⑤标准设定值：802：K1=55℃；K2=80℃803：K1=55℃；K2=65℃；K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1~5条同上。

6、输出Pt100铂电阻信号（附分度值）（三）XMT-288F数显温控仪，另附说明书。

感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：22、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：2BWY（WTYK）系列温度控制器的成套性和适用性图一 系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：（-40～+55）℃2、测量范围：（-20～+80）℃（0～+100）℃（0～+120）℃（0～+150）℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差： 6±2℃④额定功率： AC 250V/3A⑤标准设定值：802：K1=55℃； K2=80℃803：K1=55℃； K2=65℃ K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1～5条同上。

目录1 概述 (3)2 技术指标 (4)2.1 基本数据 (4)2.2 主要技术性能指标 (5)2.3 环境条件 (7)2.4 直流电压波动范围 (7)3 装置硬件 (7)3.1 硬件结构 (7)3.2 DSP-11 保护插件 (8)3.3 MMI-12 接口 (8)3.4 通信插件及光收发模块 (9)3.5 交流输入插件(AC) (10)3.6 继电器插件 (10)3.7 电源插件 (11)4 保护原理及配置 (11)4.1 装置主要元件 (11)4.2 线路保护方案 (22)4.3 远跳、远传信号 (33)4.4 其他特性 (34)4.5 时间纪录 (35)4.6 实时监视及测量 (35)4.7 通信 (36)4.8 自检功能 (36)5 定值及整定计算说明 (36)5.1 分相电流差动保护 (36)5.2 距离保护 (38)5.3 零序电流保护 (40)5.4 重合闸 (41)6 保护报文输出说明 (42)6.1 事件报文 (43)6.2 事故报文 (45)7 报告打印及说明 (47)7.1 事件报告 (47)7.2 定值报告 (47)7.3 保护动作报告 (48)7.4 故障录波 (49)8 人机接口操作说明 (49)8.1 键盘与正常显示 (49)8.2 菜单概况 (50)8.3 操作说明 (50)9 投运说明及注意事项 (59)9.1 投运前的设置、检查 (59)9.2 正常运行信号 (60)9.3 中央信号 (60)9.4 运行注意事项 (60)9.5 装置异常告警及其处理 (60)10 装置安装及调试 (61)10.1 调试资料准备 (61)10.2 试验仪器准备 (61)10.3 试验通电检查及注意事项 (61)10.4 通道联调 (64)10.5 带断路器整组传动试验 (64)10.6 保护极性校验 (64)10.7 投运“三取二”检查 (64)11 装置端子及组屏说明 (65)12 订货须知 (68)13 附图 (69)14 附录 (75)附录A 采样点打印例示附录B 打印机设置附录C 光端机及PCM、2M复用接口说明附录D 光纤通道常用知识1 概述WXH-803是适用于110kV 及以上输电线路的成套数字式保护装置。

温控器使用说明KO温度控制器使用说明书1.温度设定方法：按▲（上键）和▼（下键）按2下，在画面闪动的时候，按▲或▼，可设定希望的温度。

2.偏差温度设定（设定温度与启动温度，温差设定）▲（上键）与▼（下键）同时按3秒会显示“dlF”字母，按▲或▼可以调节温差。

3.温度矫正方法先按▲，再按电源，3秒后会显示“Cor”继续按3秒会校正为℃（出厂设定为℃，设定范围为±10℃）4.特殊功能调节先▼（下键）按往不动，再按电源，会显示“ty2”继续按3秒，可设定所有的功能，每按一次电源，会显示各种菜单。

“ty2”为温感线感应温度。

5.时段供电温度调节方式按▲（上键），会显示“stp”继续按3秒，会显示1-5时段显示，出厂1档，设定范围0-5挡。

以下表格为各档送电和停电的时间表。

*档位越高温度越高，停止和供电方式反复工作*1档以上开始时自动供电。

6.定时关机设定方法▼（下键）按住3秒钟，显示“t_t”继续按3秒，在“too”状态，可设定定时关机功能，设定时间范围0-99个小时。

设定时间内正常工作，到了时间自动关机（出厂设定为0时）如显示“to9”9个小时就会自动关机，设定关机时间，会显示剩下多少时间，剩余时间显示“t11”就是剩11小时，“”就剩余8个小时50分钟。

定时，时间的变动，关机重启的话变成“0”。

*故障显示：—温感探头出现问题，它显示3秒后，自动转换成定时供电功能，温感探头恢复正常工作的话，重新转换到温度感应工作状态。

—记忆功能出现问题，停止输入电能，掐断电源，重新投入使用，要检查各功能是不是出厂状态。

OUT 输出（负载），IN 输入（220V)。

通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：+2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：图一 系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。

通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：+2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。

感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：22、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：2BWY（WTYK）系列温度控制器的成套性和适用性图一 系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：（-40～+55）℃2、测量围：（-20～+80）℃（0～+100）℃（0～+120）℃（0～+150）℃3、指示精确度： 1.5级4、控制性能：①设定围：全量程可调②设定精确度：±3℃③开关差：6±2℃④额定功率：AC 250V/3A⑤标准设定值：802：K1=55℃；K2=80℃803：K1=55℃；K2=65℃K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1～5条同上。

8032 型分体式流量控制器操作手册目　录8032 型分体式流量控制器1安全说明 (2)1.1使用 (2)1.2安装调试注意事项 (2)1.3符合的标准 (2)2产品说明 (3)2.1结构 (3)2.2测量原理 (3)2.3标准供货 (3)2.4附件 (3)3技术参数 (4)4安装 (5)4.1安装建议 (5)4.2安装 (5)4.3电气连接 (5)4.3.1连接器 (5)4.3.2控制器M12连接器接线 (6)5编程 (7)5.1一般建议 (7)5.2功能 (7)5.3编程键 (7)5.4缺省设置 (7)5.5正常模式 (8)5.6可能的开关模式 (8)5.7校正模式 (9)5.8模拟模式 (10)6维护 (11)6.1清洗 (11)6.2故障信息 (11)7附录 (12)7.18032易连接举例 (12)7.28032控制器标签说明 (12)7.3流量-流速-通径图 (13)1.1使用8032控制器仅适用于测量液体的流量制造方不负任何责任关于该仪表的保证条款也将无效1 安全说明始终遵守标记有该符号的安全说明不允许用户接触仪表内部的电缆请与贵地区的宝得分销商联系1.2安装调试注意事项则不能防电击只能使用化学性质兼容的产品来清洁该仪表避免该控制器受电磁干扰1.3安装调试注意事项电磁兼容性(EMC): EN 50 081-1(1992), 50 082-2(06-1995)安全性: EN 61 010-1(1993,A2-1995)抗振性: EN 60068-2-6(09-1995)抗震性: EN 60068-2-27(1987)8032 型分体式流量控制器2 产品说明2.1结构该分体式流量控制器为电子模块并且与远程的流量传感器相连激活报警器或建立一个控制回路2.2测量原理该8032型分体式流量控制器检测远程流量传感器的脉冲信号该脉冲信号的频率与流量成正比(f=K.Q,f为频率Hz Q为流量:升/秒)´ý½ÓÏß5针M12插孔连接器待接线4针M12插头连接器3 技术参数一般特性重复性防护等级(外壳)电气特性安装等级绝缘强度电源最大电流消耗极性反向保护晶体管输出短路保护推荐的电缆类型脉冲输出电气连接NPN/PNP 输出式材质外壳材质前面板支架环境环境温度相对湿度尺寸(mm)0.4%连接器插好并固紧时IP6522300VAC与远程传感器有关:750mA不带负载最大700mA ×î´ó30VDC ¿ØÖÆÆ÷µçÔ´µçѹ¾§Ìå¹ÜÊä³öʽÓÐÆÁ±ÎµçÀÂ远程传感器连接电缆最大导线截面积0.5mm2频率范围:2-400Hz 脉冲输出5针M 12插孔连接器不在标准供货范围之内P VC <80%8032 型分体式流量控制器远程传感器804080208030其它电源18-30 VDC 12-30 VDC 12-30 VDC min.12 VDC max.30 VDC5针M124针M124,5 V < U1 < 5 V 0 V < U2 < 0,5 V54.262128013.54.1安装建议4 安装-选择合适的支架位置- 如图所示将控制器插入支架中强酸或浓酸碱类 脂肪族酮类氧化剂和氯化物请与宝得分销商联系始终确认切断电源采用:- 工作温度高于+80¾-¹ýÂ˲¨ºÍÎÈѹµÄ- 1A 保险4.3电气连接5针M 12插孔连接器不在标准供货范围内订货号不在标准供货范围内参见4.3.25编程4.3.2M12连接器接线接收器＋电源（如PLC ）针脚1234M 12电缆可按需提供针脚编号与导线颜色之间的关系订货号438 680µ¼ÏßÑÕÉ«×Ø°×À¶ºÚ»Ò8032 型分体式流量控制器（＊）为防止电磁干扰并将该电缆的两端分别接到同电位的地5 编程5.1一般建议记住您设置的所有参数都可能会影响工艺过程5.2功能该仪表有三种工作模式从正常模式可进入校正模式和模拟模式单位在线校正滤波器模拟方式输入一个理论流量值来测试校正模式中设置的参数5.3编程键显示开关输出状态确认所选功能选择字符显示测量值和设定值4位字母数字混合显示0-95.4缺省设置首次通电时流量单位O LO D EL滤波器棒图下限棒图上限l/s迟滞模式OLO OHIOLO OHI OLO OHI OLO OHI85.5正常模式返回前一个功能同时按这些键显示实际流量显示下限值（OLO ）显示上限值(OHI)至下一个功能5.68032可能的开关模式迟滞模式检测到一个限值就改变状态(流量增加时:量减少时:检测下限(OLO))Ö»Óе±ÏÞÖµ(OHL 或OLO ）超过了D E L 延时时间后流量和开关模式不同时5 编程5.7校正模式改变流量单位(1/s1/h m3/h Ga/min至下一个菜单也被参见第8-下限(OLO)和上限 (OHI)开关限值-开关模式是否反向 (INV,参见第8页)-开关动作前的延时 (DEL,单位为秒)确定的最小(BGLO)(BGHI)值将8032控制器与阀门相连接显示器显示<<YES TEAC>>时按键并打开阀门:这时显示器上的<<TEAC>>信号闪烁再按键返回(END)正常模式显示温度０表最高的滤波等级108032控制器设置：将校正模式中设置的数值填在以下的表格中：5 编程单位模式限值反向延时滤波棒图日期签名迟滞模式：窗口模式：5.8模拟模式扩展板(EXT)功能未用返回前一个菜单至下一个菜单输入一个流量值(S IM )并按ENTER 键后测试开关限值UNIT K FAC Win.**OLO OHI Yes No DEL(s)FILTBGLO BGHI8032 型分体式流量控制器K 系数Hyst.* ＊同时按 键可移动小数点。

感谢您使用本公司产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、温控器开关的设定 (5)五、温控器的接线 (7)六、温控器的安装 (8)七、注意事项 (9)八、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：图一系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V、4~20mA）输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：－30～＋55℃2、测量范围：－20～＋80℃0～＋100℃0～＋120℃0～＋150℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差：6±2℃④额定功率：AC 220V/3A⑤标准设定值：802：K1=55℃；K2=80℃803：K1=55℃；K2=65℃；K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1~5条同上。

感谢您使用本公司产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、温控器开关的设定 (5)五、温控器的接线 (7)六、温控器的安装 (8)七、注意事项 (9)八、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V、4~20mA）输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：－30～＋55℃2、测量范围：－20～＋80℃0～＋100℃0～＋120℃0～＋150℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差： 6±2℃④额定功率： AC 220V/3A⑤标准设定值：802：K1=55℃； K2=80℃803：K1=55℃； K2=65℃； K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1~5条同上。

6、输出Pt100铂电阻信号（附分度值）（三）XMT-288F数显温控仪，另附说明书。
