一般电视端口有如上图所标识按视频效果排从低到高依次为:AV
坐在电脑前看电影真的不是一件很舒服的事,看了一会儿就有一些腰酸背痛了,一家人挤在书房看电影电视,这个也不舒服,显示器又只有那么大,再清晰也很难让人感觉爽啊,哪里比得上一家人舒舒服服的在客厅里坐在沙发上通过电视那种感觉好呢。
我们DIYER怎么能用他们的方案哩,DIY就要自己动手做才对嘛。
通过电脑连电视机的套线,可以在电视机上播放电脑里的影片,同时又不影响电脑使用;在大屏幕电视机上欣赏,可以舒舒服服躺在沙发上看影片.网上无限多片源,还
省去购买碟片费用!! 可以全家人一起看影片.或者老婆看连续剧,你呢继续上网聊天!网上下载的高清晰电影/电视,无需对着显示器,躺在床上看着电视机,舒服。
首先我带大家认识一下各类接口的模样在来教大家如何选购电脑接电视的套装。
首先介绍最高级的。
现在最流行的就是hdmi接口的设备了。
电脑电视、dvd现在基本都带这个接口了。
如果各位还没买电脑和电视的。
一定要买带hdmi接口的设备。
这样用hdmi线材就可以电脑接电视看高清大片了。
好了。
先看下hdmi接口
各种接口按照等级排列
vga接口S端子口1RCA (俗称影
像梅花端子/AV
端子
3.5mm音
频口
2RCA(俗称声音梅花端子

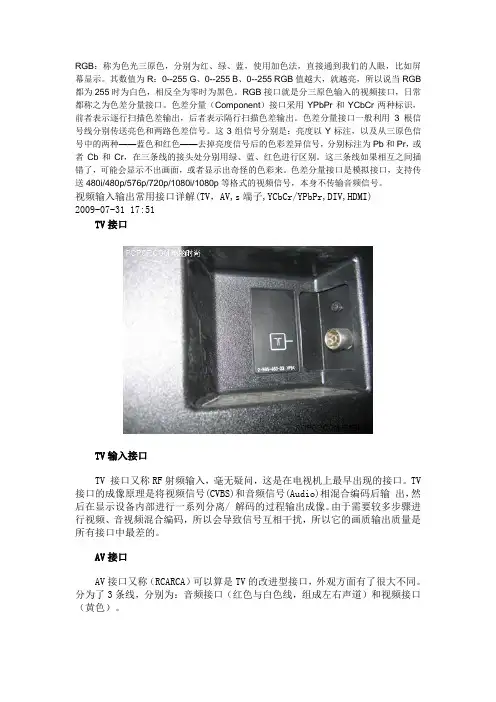

AV接口
AV接口又称(RCA)可以算是TV的改进型接口。
分为了3条线,分别为:音频接口(红色与白色线,组成左右声道)和视频接口即复合视频CVBS(黄色)。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号,所以依旧需要显示设备进行亮度和色彩分离,并且解码才能成像。
这样的做法必然对画质会造成损失,所以AV接口的画质依然不能让人满意。
在连接方面非常的简单,只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说,AV接口实现了音频和视频的分离传输,在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广,是每台电视必备的接口之一。
S-Video
S端子S端子可以说是AV端子的改革,在信号传输方面不再将色度与亮度混合输出,而是分离进行信号传输,所以我们又称它为“二分量视频接口”。
S端子线
与AV 接口相比,S端子不在对色度与亮度混合传输,这样就避免了设备内信号干扰而产生的图像失真,能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像,所以说仍然存在着画质损失的情况。
虽然S端子不是最好的,不过一般情况下AV信号为640线,S 端子可达到1024线,但是这需要由片源来决定。
一般来说这种接口在DVD、PS2、
XBOX、NGC等视频和游戏设备上广泛使用。
色差分量接口
对于色差来说,目前可能应用并不算很普遍,主要的原因是一些CRT电视机并没
有提供色差分量的输入接口。
简单的说,相比过去的AV和S端子,色差是将信号分为红、绿、蓝三种基色来输入的。
分量线
我们知道红、绿、蓝是色彩显示原理中的三种原色,称为三基色。
通过将这3中色彩直接提取出来的画面将更加的清晰、色彩更加逼真。
色差连接还需要独立的2条音频线,类似于AV中的红线和白线,分别负责左右声道。
音频线
色差分为逐行和隔行显示,一般来说分量接口上面都会有几个字母来表示逐行和隔行的。
用YCbCr表示的是隔行,用YPbPr 表示则是逐行,如果电视只有YCbCr分量端子的话,则说明电视不能支持逐行分量,而用YPbPr分量端子的话,便说明支持逐行和隔行2种分量了。
一般来说,档次好一些的电视拥有2组甚至3组分量接口,稍差一些的电视可能只有一组隔行,比如上面图中的电视就是有2组逐行接口。
这种接口在DVD、PS2、
XBOX、NGC等视频和游戏设备上都可以使用,画质方面要强过S端子。
VGA接口
VGA接口又称(S-Dub,这是源于电脑的输入接口,由于CRT显示器无法直接接受数字信号的输入,所以显卡只能采取将模拟信
号输入显示器的方式来获得画面。
而VGA 就是将模拟信号传输到显示器的接口。
VGA接口与VGA线
VGA接口上面共有15针空,分成三排,每排五个。
VGA接口是显卡上应用最为广泛的接口类型,绝大多数的显卡都带有此种接口。
DVI接口
DVI接口与VGA都是电脑中最常用的接口,与VGA不同的是,DVI是以全数字传输的接口,所以在画质上保证了完
全无压缩的传输。
但并不代表其只是在电脑中的接口,实际上,无论VGA与DVI在其他领域应用的都非常广泛,比如数字化的电视等等。
SCART接口是一种欧洲通用视频接口,具有输入和输出功能,支持三种视频信号格式,即CVBS(复合全电视信号,YC(分量视频信号和RGB,输入的信号格式可以通过MCU检测SCART接口的
FB引脚的电平,如果小于1V则为RGB,否则为CVBS/YC。
用于连接TV 和VCR的SCART接口
由于显卡处理的数据信号都是全部数字化的,如果要将画面传输到CRT显示设备中就必定要通过数模转换器将数字信号转为模拟信号传送过去,但是在转换过程中也就必定会造成画质的失真。
这显然很不好,不但麻烦,而且画质还会失真。
所以DVI接口就出现了,这是全数字传输的接口,可将数字信号不加转换的直接传输到显示器中,但是传统的CRT电视由于技术原因,无法直接接收数字信号,所以CRT面临着被液晶所取代的趋势,正如前不久东芝正式宣布的,其CRT系列电视的时代将彻体结束,并要已全新的数字化面貌登场。
HDMI接口
HDMI接口是最近才出现的接口,它同DVI一样是采用全数字化信号的传输,但是不同的是,HDMI接口不但可以提供全数字的视频信号,而且还可以同时传输音频。
就好像又回到了有线的射频接口一样,只是不一样的是,采用全数字化的信号传输不会像射频那样出现视频与音频干扰导致画质不佳的情况。
HDMI连接线
这种接口由于可以同时传输音频与视频,而且是采用全数字信号,所以在家用数字电视上应用非常广。
如果收看国
家高清信号电视的话,需要购买电视机顶盒,而机顶盒与电视连接就需要使用HDMI接口。
关于最近购买有线电视线多次提问尽行以下接头定义:
RF母头,中间为空心圆孔
RF公头,中间为实心圆柱
螺纹英制内螺纹:中间为针式(图右侧)
螺纹英制外螺纹(下图为母头三通
视频连接线,简称视频线,由视频电缆和连接头两部分组成,其中:视频电缆是特征阻抗为75Ω(欧)的同轴屏蔽电缆,常见的规格按线径分为-3和-5两种,按芯线分有单芯线和多芯线两种,连接头的常见的规格按电缆端连接方式分有压接头和焊接头两种,按设备端连接方式分有BNC(俗称卡头),RCA(俗称莲花头)两种。
BNC焊接头RCA焊接头
音频连接线,简称音频线,由音频电缆和连接头两部分组成,其中:音频电缆一般为双芯屏蔽电缆,连接头常见的有RCA(俗称莲花头)、XLR(俗称卡侬头)、TRS JACKS(俗称插笔头)。
XLR(图左为母,右为公)
TRS JACKS3.5
视频连接线
视频线是电视播控机房视频系统的重要组成部分,制作质量的好坏直接影响视频通道的技术指标,质量差视频线有可能造成信号反白、信号严重衰减,设备不同步,甚至信号中断。
在视频系统中除少量控制信号线外,节目信号、同步信号、键控信号等信号都是由视频线传输,因而视频线发生问题是造成设备和系统故障常见的故障源之一。
在制作视频线的过程中,首先,必须选择正确的视频电缆和连接头。
选择电缆首先应注意其标称的阻抗,有一种特征阻抗为50Ω的电缆在外观上和视频电缆很接近,切不可混淆。
另外,应注意电缆或连接头有没有发生氧化的情况,该电缆或连接头应当报废或者视情况进行处理,否则,氧化物将造成焊点虚焊,导致信号严重衰减,甚至中断。
市场有个
别厂商偷工减料,生产的视频线不符合规格,如:屏蔽层稀疏,线径不标准等等,购买时也要注意。
在连接头的选择上尽量符合设备需要,避免使用转换头,规格应按电缆的规格对应使用。
其次、必须保证良好的压接质量或焊接质量。
使用压接方式的接头,对电缆的各层线径和压接的工艺要求很严格,表面上制作起来较省事,但稍不注意,就可能虚接,如果经常拔插,可靠性就更低,应尽量避免使用这种类型的接头,不得已要使用时,最好压接后,再加焊一下,同时在拔插时,避免在电缆上用力。
相对而言,焊接型的接头对工艺要求就低一些,但仍然需要注意接头的规格要和电缆规格一致,焊接要求和焊接普通电子电路板的要求相同,焊点要光滑,平整,没有虚焊。
最后,必须检查是否有开路或短路的情况。
每当做好一条视频线,无论是什么
接头,长度多少,都要用万用表进行一次检查,确定没有开路或短路的情况后,才算完成。
音频连接线
音频线相对视频线要复杂一些,除了以上三个方面的注意事项外,还有一个平衡和不平衡接法的问题。
所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法,由于两条信号线受的干扰大小相同,相位相反,最后将使干扰被抵消。
由于音频的频率范围较低,在长距离的传输情况下,容易受到干扰,因此,平衡接法作为一种抗干扰的连接方法,在专业设备的音频连接中最为常见。
在家用电器的连接线中也有用两芯屏蔽线作音频连接线的,但是,它传输的是左右声道,是两个信号,不属于平衡接法。
而不平衡接法就是仅用一条信号线传送信号的连接方法,由于这种接法容易受到干扰,所以只一般在家用电器上或一些要求较低的情况下使用。
打印机端口定义

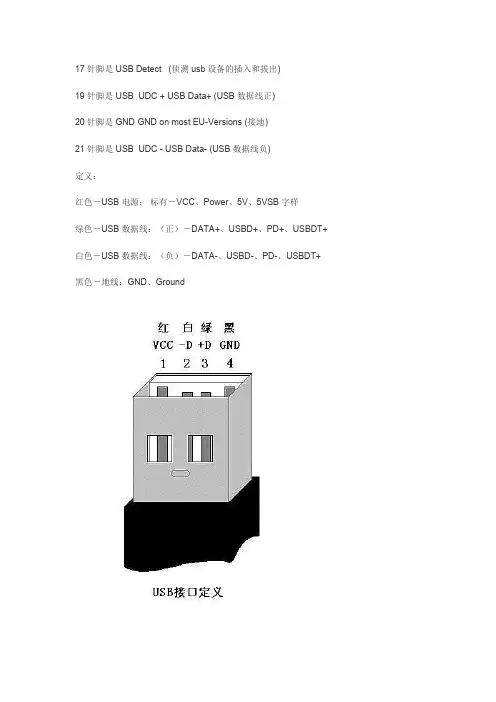

USB 2.0接口、IEEE -1284并行端口。
