电网保护Sepam系列使用说明手册

SEPAM G80装置简介Sepam G80系列是施耐德最新一代的多功能微机发变组保护智能装置。

适合于110KV及以下电压等级的发电机、电动机、发变组、线路等电力设备的保护监控，为这些重要电力设备提供完整应用的智能解决方案。

保护装置采用模块化结构，模块外壳采用阻燃塑料外壳，重量轻，易于安装，各模块可随时扩展而不必更换基本单元。

以灵巧、适用的特点引导智能装置的发展方向。

1）主要性能参数基本单元●6个相电流CT，额定电流5A或1A可选；2个独立的零序电流CT；●3个相电压VT， 1个零序电压VT；●5个开关输出接点；●可移动的保护参数存储盒；●2个独立的通信口；●装置电源电压：24-250 V DC可选择扩展单元●可带3个数字量输入/输出板，每板带14个输入和6个输出；●可带16个温度信号输入；●可带1个模拟量输出，输出信号0～10mA, 0～20mA, 4～20mA可选；2）保护功能●相过流保护(51)●接地/灵敏接地电流保护（50N/51N,50G/51G）●断路器失灵保护（50BF）●负荷不平衡、负序电流保护（46）●热过负荷保护（49RMS）●限制性接地故障（64REF）●完善可靠的差动保护（87T/87M）●方向相过流保护（67）●方向接地过流保护（67N/67NC）●方向有功过功率（32P）●方向无功过功率（32Q）●方向有功欠功率（37P）●欠电流（37）●电机启动时间监视（堵转保护）（48/51LR）●小时启动次数（66）●失磁保护（40）●失步保护（78）●超速（12）●低速（14）●低电压启动过流保护(50V/51V)●低阻抗保护（21B）●误激磁（50/27）●100％定子接地保护（64G2/27TN）●过励磁保护（24）●正序欠流（27D）●零序低电压（27R）●过压保护（59）●低压保护（27）●零序过电压（59N）●负序过压（电压相序监视47）●过频（81H）●低频（81L）●温度调节（26/63）●温度监视（38/49T）●跳闸回路监视（74）●CT/VT断线监视（60/60FL）●断路器控制（94/69）●逻辑描述功能（68）●自保持继电器（86）●重合闸（79）注：保护功能后面的数字对应该功能的美国国家标准协会ANSI代码。

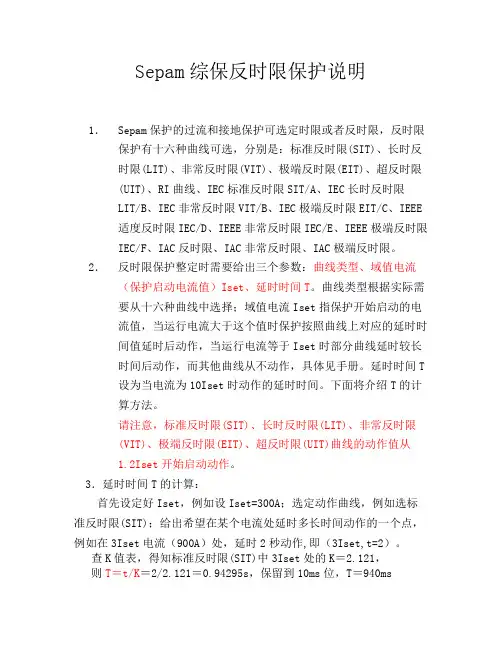

Sepam综保反时限保护说明1．Sepam保护的过流和接地保护可选定时限或者反时限，反时限保护有十六种曲线可选，分别是：标准反时限(SIT)、长时反时限(LIT)、非常反时限(VIT)、极端反时限(EIT)、超反时限(UIT)、RI曲线、IEC标准反时限SIT/A、IEC长时反时限LIT/B、IEC非常反时限VIT/B、IEC极端反时限EIT/C、IEEE适度反时限IEC/D、IEEE非常反时限IEC/E、IEEE极端反时限IEC/F、IAC反时限、IAC非常反时限、IAC极端反时限。

2．反时限保护整定时需要给出三个参数：曲线类型、域值电流（保护启动电流值）Iset、延时时间T。

曲线类型根据实际需要从十六种曲线中选择；域值电流Iset指保护开始启动的电流值，当运行电流大于这个值时保护按照曲线上对应的延时时间值延时后动作，当运行电流等于Iset时部分曲线延时较长时间后动作，而其他曲线从不动作，具体见手册。

延时时间T设为当电流为10Iset时动作的延时时间。

下面将介绍T的计算方法。

请注意，标准反时限(SIT)、长时反时限(LIT)、非常反时限(VIT)、极端反时限(EIT)、超反时限(UIT)曲线的动作值从1.2Iset开始启动动作。

3．延时时间T的计算：首先设定好Iset，例如设Iset=300A；选定动作曲线，例如选标准反时限(SIT)；给出希望在某个电流处延时多长时间动作的一个点，例如在3Iset电流（900A）处，延时2秒动作,即（3Iset,t=2）。

查K值表，得知标准反时限(SIT)中3Iset处的K＝2.121，则T＝t/K＝2/2.121＝0.94295s，保留到10ms位，T＝940ms图一K 值表可以在Sepam20用户手册的3/35页，在Sepam40用户手册的3/51页得到。

定值设置完毕后，可以再根据K 值表，来计算在其它某个电流处的动作延时时间，计算方法：在2Iset 即600A 处的延时时间t ’, 查K 值表，得知标准反时限(SIT)中2Iset 处的K ＝3.376，则t ’= K×T = 3.376×0.94 = 3.17s如果认为该时间值和预期的不一致，可适当调整定值T ，或者选择其它反时限曲线。

施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。

保护、测量、监控等功能详见产品选型表。

S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。

保护和测量单元本体是保护、测量、监视及控制的中心处理部分。

它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。

本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。

逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。

按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：M E S114 (24V~250V D C)；M ES114E (110V AC/DC)；M ES114F(220V AC/DC)。

其模块共有10个逻辑信号输入和4个逻辑信号输出。

23⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6 4压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。

施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德2006年3月 目录第一章 SEPAM 微机保护装置的构造与功能 2 第二章 面板操作说明 7 第三章 运行注意事项及故障显示 17 第四章 保护整定内容及范围 19 第五章 计算机软件的操作 28 第六章 富友嘉园10kV 中心站备自投功能设置 53 第七章调试、测试原则和方法 59附件：富友嘉园10kV 中心站保护整定清单施耐德电气系统集成商1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单第一章S E PA M微机保护装置的构造与功能S e pa m 20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。

保护、测量、监控等功能详见产品选型表。

S e pa m 20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。

保护和测量单元本体是保护、测量、监视及控制的中心处理部分。

它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。

本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。

逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。

按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：ME S114 (24V~250V DC)；M ES114E (110V A C/DC)；ME S114F (220V A C/D C)。

其模块共有10个逻辑信号输入和4个逻辑信号输出。

Sepam 20系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:注: ⑴当使用断路器控制功能时，该功能不可使用。

Sepam 40系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:注:⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。

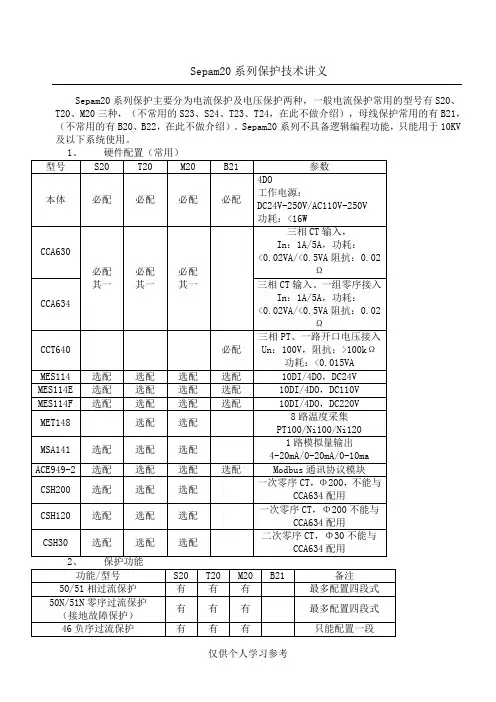

Sepam20系列保护技术讲义Sepam20系列保护主要分为电流保护及电压保护两种，一般电流保护常用的型号有S20、T20、M20三种，（不常用的S23、S24、T23、T24，在此不做介绍），母线保护常用的有B21，（不常用的有B20、B22，在此不做介绍）。

Sepam20系列不具备逻辑编程功能，只能用于10KV 及以下系统使用。

4.1。

模块，则4.1.1所示选择配置MES114模块。

4.1.3MET148模块配置MET148具有8路温度传感器模块接入，可接入传感器类型为PT100、Ni100、Ni120，共三种，国内比较常用的为PT100。

只有T20及M20可选配MET148模块，如未配置MET148，则MES148（8路温度传感器模块）不选择，如图4.1所示；如果有配置MES148模块，则如图4.1.1所示选择配置MES148模块。

选择后，还需配置MET148模块参数，点击4.1.4MSA141模块配置MES141模块提供一路模拟量输出，可选择4-20mA、0-20mA、0-10mA三种输出类型，模拟量输出变量可选三相电流、电压，零序电流、电压、频率、8路温度中的任一个变量，做为输出。

如未配置MSA141，则MSA141（1路模拟输出模块）不选择，如图4.1所示；如果有配置MSA141模块，则如图4.1.14.1.5 ACE949通讯模块配置目前Sepam20系列保护常用通讯协议为Modbus协议，需配置ACE949模块一个，如未配置通讯模块，则ACExxxx（通讯接口）不选择，如图4.1所示；如果有配置通讯模块（常用为ACE949模块），则如图4.1.14.16同步模式同步模式是指Sepam保护装置的时间同步模式，一般采用网络模式，即是通过通讯接口进行通讯对时。

4.2程序逻辑程序逻辑主要设置断路器控制及输入输出使用定义。

如果无配置MES114模块，则程序O1，遥控也可自定可另4.3否则会置为CCA634模块，则需选择为二次额定电流为1A或5A的CCA634模块。

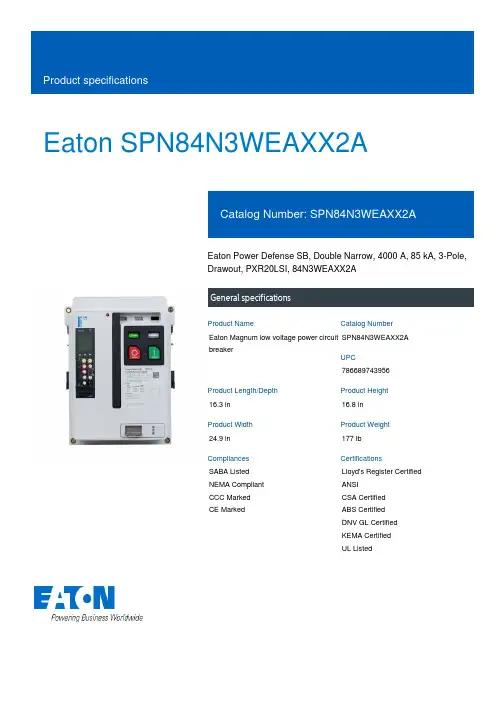

Eaton SPN84N3WEAXX2AEaton Power Defense SB, Double Narrow, 4000 A, 85 kA, 3-Pole,Drawout, PXR20LSI, 84N3WEAXX2AGeneral specificationsEaton Magnum low voltage power circuitbreakerSPN84N3WEAXX2A78668974395616.3 in16.8 in24.9 in177 lbSABA Listed NEMA Compliant CCC MarkedCE Marked Lloyd's Register Certified ANSICSA CertifiedABS CertifiedDNV GL Certified KEMA CertifiedUL ListedProduct Name Catalog NumberUPCProduct Length/Depth Product Height Product Width Product Weight Compliances Certifications4000 AUL 891Double narrow Three-polePower Defense SB UL 891 Double narrow MagnumPXR20Drawout Three-pole4000 A 600 VAC Drawout 85 kA85 kA 4000 A 4000 A 600 VAC Zone selective interlocking application paperMagnum circuit breakers with Power Xpert Release trip units product aid Selevctive coordination application paper - IA0120000E3Magnum PXR and PD-SB standard and narrow frame UL Certificate of ComplianceMagnum PXR and PD-SB double and double narrow frame UL Certificate of ComplianceAmperage Rating Application FrameNumber of poles Type Application FrameSeriesTrip TypeMounting Method Number of polesRated uninterrupted current (Iu) Voltage rating Mounting Method Interrupt ratingInterrupt ratingAmperage RatingRated uninterrupted current (Iu) Voltage rating Application notes Brochures Catalogs Certification reportsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaMicrosoft Word - Power Xpert Protection Manager Quick Start Guide.docxPower Xpert Release trip unit for Magnum PXR circuit breakers PXR 20/25 user manualMagnum PXR low voltage power circuit breakers user manual Power Xpert Protection Manager x64 22.6 1 Power Xpert Protection Manager x32 22.06 1 Eaton Specification Sheet - SPN84N3WEAXX2A Low voltage circuit breakers guide spec Magnum PXR 20/25 electronic trip units time current curves Safer by design: arc energy reduction techniques Cyber security white paperMolded case and low-voltage power circuit breaker healthManuals and user guidesSoftware, firmware, and applications Specifications and datasheetsTime/current curvesWhite papers。

120使用人机界面 (UMI)Sepam 前面板有 2 种不同级别的人机界面 (UMI)：b 标准UMI ，带有信号灯，可通过远程系统实现操作，不需要本地操作b 高级UMI ，带有键盘和图形液晶显示器，本地操作即可获取所需信息，并进行 Sepam 参数设定。

Sepam 前面板的 UMI 可升级为包含 SFT2841 PC 软件的专家级 UMI ，通过此软件可进行 Sepam 的参数设定、本地控制和个性化功能。

专家级 UMI 是一个 SFT2841 软件包，包括：b 一张 CD-ROM ，包括v SFT2841 参数设定和操作软件v SFT2826 干扰记录文档显示软件b CCA783 连线，连接 PC 电脑和 Sepam 前面板的串行端口。

P E 50336121使用SFT2841设定和操作软件介绍 所有的设定和运行功能都可在配置 SFT2841软件包的PC 电脑上使用，并与 Sepam 前面板 RS232串行口相接，(运行工作环境为 Windows98 及 NT 以上版本)。

相同任务的全部数据编组在同一屏幕上显示，操作方便，利用菜单和图标可快速直接地读写有关信息。

电流操作b 显示全部的测量值和运行数据b 显示报警信息及发生时间 (日期、小时、分钟、秒、毫秒)b 显示诊断数据，如：跳闸电流、开关动作次数和累计分断电流b 显示全部的保护和参数整定值b 显示输入、输出和信号灯的逻辑状态这种 UMI 解决方案运用于本地操作较少，用户需要快速访问全部信息的场合。

保护和参数整定(1)b 在同一页面上显示并设置每种保护功能的全部参数b 通用装置和 Sepam 数据的参数整定值b 利用下载功能把预先准备好的输入数据传送到Sepam 装置。

SFT2841 能实现的主要功能：b 修改密码b 进入通用参数菜单 (额定值、累积周期等......)b 进入保护整定值菜单b 修改程序逻辑设置b 功能的使用和禁用b 保存文件保存文件b 可保存保护和整定的参数 (上传)b 打印报告。

施耐德Sepam20高压微机保护装置校正时间的方法
施耐德Sepam20高压微机保护装置校正时间的方法
前言：由于高压微机保护装置时间显示偏差很大，有些偏快很多，而有些却偏慢很多，造成发生故障时，故障记录的时间出入很大，很难确定具体的故障时间，很有必要定期校正时间，确保发生故障时间的准确性，有助于提高技术人员准确地分析故障原因。

下面就以施耐德Sepam20高压微机保护装置为实例，介绍校正时间的具体方法。

1、正常电流显示界面
1-1、按键进入“通常设定-常规设定”界面
1-2、按键进入“常规设定-语言”界面
2、继续按键进入“时间”修改界面
3、按键进入“密码”界面，输入密码为“0000”
4、按键输入第一位密码“0”
6、继续按键输入第三位密码“0”
8、继续按键完成四位密码的输入，此时四位密码全黑
9、按键选择“确定”，然后按键进入时间修改界面
10、按键进入“时间设定”界面，光标首先在“年份2016”，现在，以时间分钟“40”修改为“33”为例
11、按键移动光标至“月份1“
13、继续按键移动光标至“时钟6”
15、按键移动数字光标，显示十位数“4”可修改
16、按键修改为“3”
17、按键移动数字光标，显示个位数“0”可修改，按键修改为“3”
18、按键至“33”全黑，再按键移动光标至秒钟“55”
21、继续按键至“00”全黑，再按键选择“确定”
22、按键保存修改后的数据
23-1、按键返回“计量”显示界面
23-2、再按键返回正常电流显示界面，完成全部数据修改操作。
