方案与施工图关系
施工图总图与方案对照
方案甲方签字确认后施工图开始时方案要向施工图提供以下资料，并且提供方案文本、模型，召开碰头会讲解方案注意事项。
双方交接基础
定位图
1.建筑提供图纸务必不要做任何旋转移动。
如果有移动，请保证甲方提供图纸有备份。
2.有些情况甲方没有完全的建筑户型图和总平面建筑坐标定位图有些建筑位置不确定的
情况下可以不准确。
负责人要尽快与甲方联系索要正确的建筑户型与建筑坐标定位图并且对方案加以确认。
总平面图
3.项目设计红线范围、绿地范围。
需要甲方确定，并与合同面积一致。
（设计基础，方案
须定）
4.项目地块范围内所有，所有建筑最终一层及地下一层总平面施工图。
（设计基础，方案
须定）
5.各项出入开口位置，包括车库、建筑、通风口、较大雨水井。
（前期准备，方案须定）
6.方案泡泡图中重要节点位置，方便施工图重点考虑保证项目品质。
（有文本情况下，也
要进行讲解。
保证施工效果与方案一致。
）
7.最终甲方确定签字的方案及文本，方案高清总平面图。
8.提供地下管线、设施、水、电、燃气、电讯等方位标以及高覆土等资料。
9.确认化粪池，变电箱，雨水井的位置。
10.控制线不准确的问题导致方案从整体形势上不可靠。
导致后期施工图重调整方案。
尺寸图
1.项目设计范围内节点间的尺寸合理度。
如：220m为一般人行的疲劳值，节点设置适当
考虑。
其余不同项目自行调整（包括道路、广场、消防登高。
）
2.各项与建筑之间的合理度。
（尽量别挑战最低限1.5m，绿地尺寸考虑人的跨度，建筑考
虑散水）
3.三级道路与二级道路衔接如果方案需要倒角，非特殊要求1m/1.5m可满足。
市政道路消防车转弯半径若不符6m，和建筑联系，切勿自行调整，景观设计消防转弯半径
内侧为6m。
供消防车操作的场地坡度不宜大于3%。
小区内尽端式道路不宜大于120m，应
设置不小于12m*12m消防回车场。
4.两排车位的间距至少6m。
通常3个停车位栽一棵树。
5.在场地设计中D/H=1,2,3为最广泛应用的数值。
D/H=1：当处于45°仰角时，是观赏任何建筑细部的最佳位置，相当于视点距离建筑物等高的位置;
D/H=2：当处于27°仰角时，视点距建筑物有建筑物2倍的距离，这时，及能观察到建筑的细部，又能感觉到对象的整体性，进则观察细部，退则观察整体，乃观察建筑的最佳观察点。
D/H=3：当处于仰角18°时，视距相当于建筑物高度的3倍，能感觉到以周围建筑为背景的十分清楚主体对象。
竖向
1.除特殊情况，根据场地自然和外网排水，设计考虑造价，因地适宜。
（方便自己，为甲
方节省不必要的钱，不要为了好看而大规模造地形）。
2.构筑物在场地的位置，高度尺寸提供参考，要有效果图。
（必须给，影响场地效果）（如：
4m高的喷泉半径5m，在直径11m的广场，人站广场边缘，距喷泉视角最小为34°）。
详看尺寸第五条。
3.等高线和植物的关系。
后期影响整个空间体质。
4.特殊入口，请在方案底图交图时标明有几步台阶。
5.构筑物结构要合理要具有可实施性。
构筑物造价的控制。
6.设计时要考虑这个区域覆土深度是否可以做景墙、水景、大型亭子及其他构筑物。
铺装材料
1.根据甲方意愿和场地造价，设计定下材料颜色质感告诉施工图。
（如：石材，不是很光，
红色）可以不用详细到名称。
非特殊入口，大范围重复入口尽量采用统一设计铺装规格材料颜色，后期方便甲方采购，省施工图交接时间。
2.挑战新材料先找先例。
不要凭空想象。
（与施工图商量，看是否可解决）
绘图可考虑的
1.线形分层至少有红线、地库线、外轮廓、建筑、水体、道路中心线。
2.连续的PL线
3.中线（中线使用起来改图方便，不用调道路边线）
关于方案设计提升
广场
1.外观，包括色彩，尺度和质感。
尺度的考虑会影响色彩和质感的选择以及拼缝的设计。
且路面砌块的大小、色彩和质感。
2.6m左右可看清花瓣，20~25m可看到人的面部表情，这一范围通常组织为近景，作为框
景，导景，增加广场景深层次。
3.中景约为70~100m，可看清人体活动，一般为主景，要求能看清建筑全貌。
4.远景150-200m，可看清建筑群体与大轮廓，作为背景起衬托作用。
5.作为人们休闲、活动的文化性广场，尺度是由其共享功能、视觉要求、心理因素和规划
人数等综合因素考虑的，其长、宽一般应控制在20~30m左右为宜。
6.时间允许下广场尺寸设计应满足铺装材料整拼。
异型向心放射状广场保证外围轮廓的连
续性。
道路
1.道路中心线必须标明。
2.三级道路，主路、支线、步行。
二级道路，主路、支线。
非特殊要求，统一路宽。
常见
支路尺寸1.2m、1.5m、1.8m、2.0m。
保证道路结尾整数100mm。
3.道路铺装样式
碎石板嵌卵石路面碎石板与花岗岩路面水泥嵌卵石路面水泥嵌卵石路面
料石卵石路面花岗岩与仿古砖砾石路面石板路面碎石板嵌卵石路面
花岗岩与条石路面料石嵌草路面石板嵌卵石路面石材与散置卵石路面
木板路面卵石水洗石路面水洗石路面石材与仿古砖路面
仿古砖路面烧结砖路面建陵砖水泥与石板路
花岗岩与仿古砖砾石混凝土嵌草停车场嵌草砖停车场铺砖水泥砖嵌草坪停车场4.道路两侧排水处理，可选用排水沟，排水暗沟上加卵石，绿化覆盖卵石，绿地加沟。
节点
1.与路缘石衔接出是否需要抬高须用箭头注明。
2.节点收边与绿化处理方式需讲明。
3.台阶处理，整石还是压板，是否需要照明。
台阶级数注明。
台阶与花池处理时，锐角的
处理。
（如下图）
4.户外坡道无特殊要求，一般为1.5m宽。
坡道9m设平台，坡道坡度不大于1:12。
汀步：步距≤0.5m。
材料（建陵砖/广场砖/石材//卵石/水泥混凝土/沥青）
1.建菱砖（如下图）
2.规格、形状有
荷兰型（200x100x60、230x115x60、250x190x60、300x150x60）
扇形(284x277x60)
互锁形（161x256.5x60）
井字形植草砖(250x190x70)
厚度有50mm、60mm及80mm。
常用60mm。

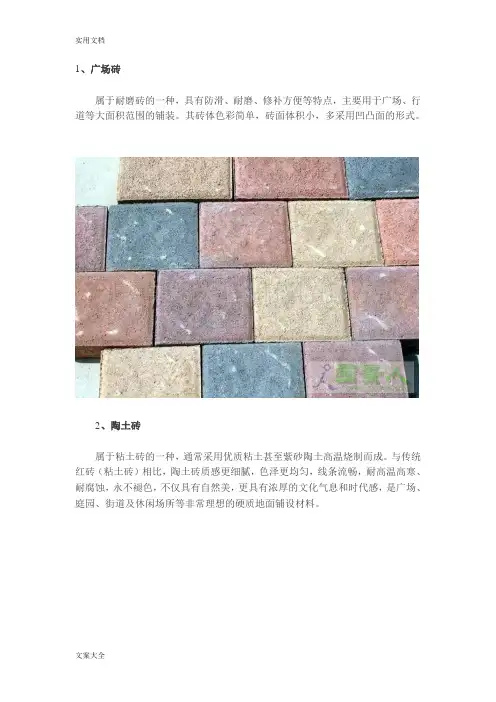

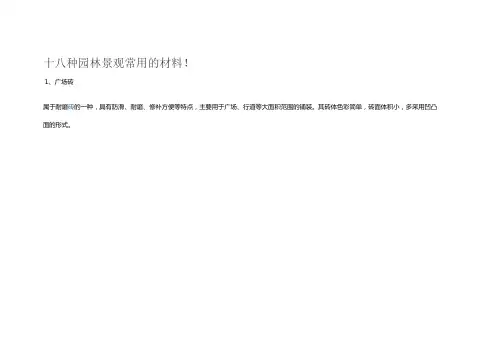

3.广场砖（白色带黑点，红棕色等）
铺设形式：45°斜铺，人字铺，对缝铺，错缝铺
300*300*60，100*100*60，150*150*60，100*200*60

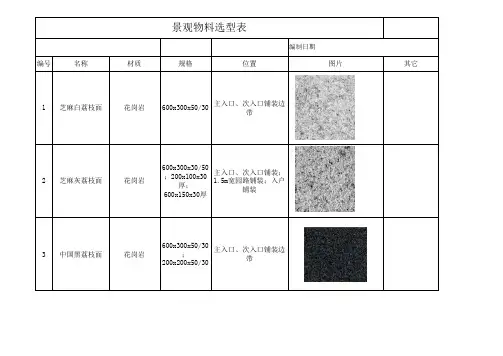

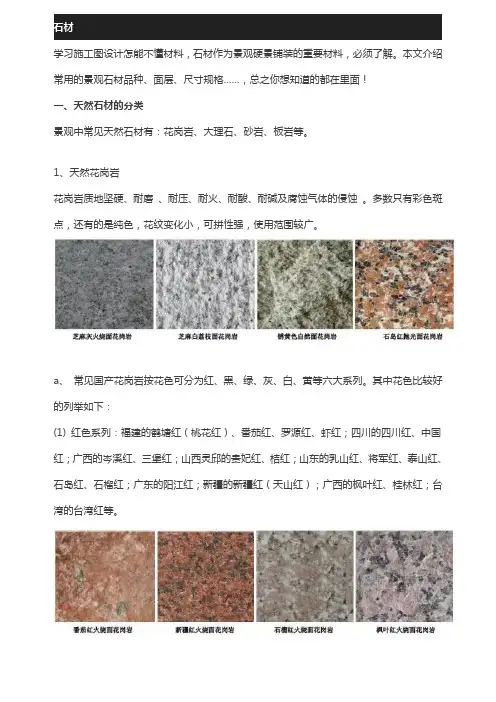

4.石材
规格可定做，常见300x300x(25-30)mm，400x400x(25-30)mm，200x400x(25-30)mm 最长边无特殊要求不超800mm，沉降及压力不均导致会断。
面层抛光面＞亚光面＞火烧面＞荔枝面＞剁斧面＞自然面＞蘑菇面
5.卵石
6.水泥
面层处理方法：抹平、拉毛、水洗石、磨具压印、水磨石水晶处理
拉毛水洗石
磨具压印水磨石水晶7.沥青混凝土

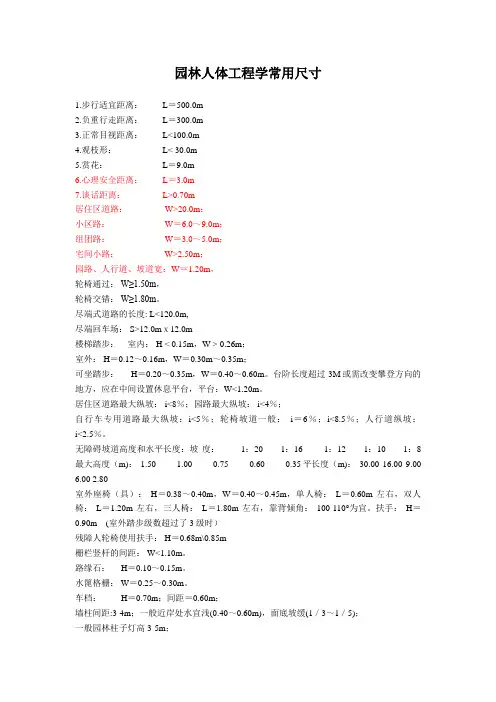

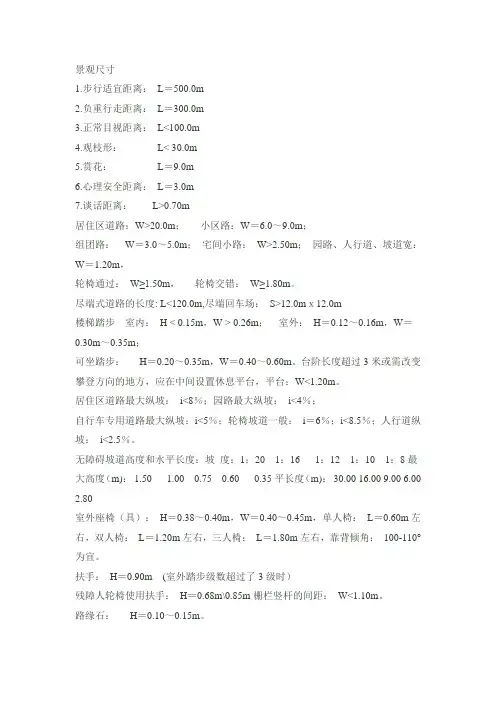

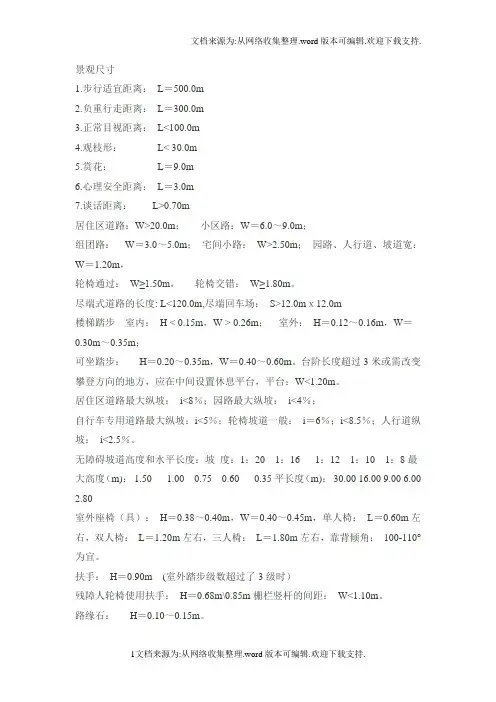

其他了解
1.心理安全距离：L=3.0m
2.谈话距离：L>0.70m
3.座椅：室外座椅（具）的设计应满足人体舒适度要求，普通座面高38-40cm，座面宽40-45cm，标准长度：单人椅60cm左右，双人椅120cm左右，3人椅180cm左右，靠背座椅的靠背倾角为100°-110°为宜。
4.水深：人工水体进岸附近2.0m范围内水深不得大于0.7m，否则应设护栏;无护栏的园桥、汀步附近2.0m范围内水深不得大于0.5m。
儿童泳池水深0.5-1.0m为宜，成人泳池水深1.2-2m 为宜。
养鱼因雨种类不同而异，一般池深0.8-1.0m，并需保证水质的措施。
水生植物深度视不同植物而异，一般浮水植物(睡莲)水深要求0.5-2.0m，挺水植物(如荷花)水深要求1.0m左右。
5.汀步：步距≤0.5m，600x300x50，500x300x50等可定制。
6.栏杆：低栏杆：H=0.2～0.3m;中栏杆：H=0.8～0.9m;高栏杆：H=1.1～1.3m。
栏杆净空不大于0.11米。
