虹吸雨水管道施工工序

虹吸式屋面雨水排水系统施工工法编制单位：中建七局三公司虹吸式屋面雨水排水系统以其泄流量大、管材少、节约建筑空间和地面开挖少等优点得到越来越广泛地应用。

1特点1.1虹吸式雨水斗采用机械固定方式，能确保雨水斗与屋面连接密封，具有优异的抗腐蚀性能，且无需作防锈处理。

1.2管道排水可实现满管流，排水畅通，节省雨水斗、立管、横管和雨水检查井等；节约建筑空间，使建筑外形美观。

1.3机械强度高，施工简便。

2适用范围本工法适用于工业与民用建筑的屋面雨水排水系统。

3工艺原理虹吸式屋面雨水排水系统依靠虹吸式雨水斗在天沟水深达到一定深度时实现气水分离, 使整个管道呈现满流，在雨水连续流过雨水悬吊管转入雨水立管跌落时，产生最大负压而形成抽吸作用，从而进入虹吸状态, 实现迅速、高效的排水功能。

该系统由虹吸式雨水斗、管材（悬吊管、立管、排出管）、管件、固定件组成.施工前准备支架制作、安装屋面雨水斗安装管道安装（悬吊管、立管安装）埋地管安装系统灌水、通水试验4施工步骤5 施工要点5.1.施工准备：审查图纸，在管道穿过楼板和剪力墙处预留孔洞，在屋面结构施工时，配合土建预留符合雨水斗安装孔洞或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度。

5.2支架制作安装：①管道安装时应设置固定件，固定件必须能够承受满流管道的重量及高速水流所产生的冲击力。

对HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。

②固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，不得损伤管道表面。

③固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统，且应镀锌。

④管道支吊架固定在承重结构上，位置正确，埋设牢固。

⑤钢管支、吊架间距：横管不大于表1的要求，立管≤3m。

当层高≤4m时，立管可安装1个支架。

钢管沟槽式接口、铸铁管机械接口的支、吊架位置应靠近接口，但不得影响接口的拆装。

⑥铸铁管支吊架间距：横架不大于2m，立管不大于3m。

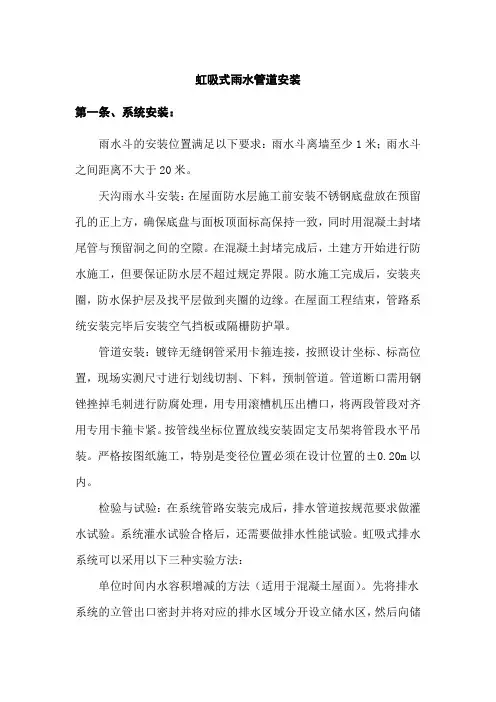

虹吸式雨水管道安装第一条、系统安装：雨水斗的安装位置满足以下要求：雨水斗离墙至少1米；雨水斗之间距离不大于20米。

天沟雨水斗安装：在屋面防水层施工前安装不锈钢底盘放在预留孔的正上方，确保底盘与面板顶面标高保持一致，同时用混凝土封堵尾管与预留洞之间的空隙。

在混凝土封堵完成后，土建方开始进行防水施工，但要保证防水层不超过规定界限。

防水施工完成后，安装夹圈，防水保护层及找平层做到夹圈的边缘。

在屋面工程结束，管路系统安装完毕后安装空气挡板或隔栅防护罩。

管道安装：镀锌无缝钢管采用卡箍连接，按照设计坐标、标高位置，现场实测尺寸进行划线切割、下料，预制管道。

管道断口需用钢锉挫掉毛刺进行防腐处理，用专用滚槽机压出槽口，将两段管段对齐用专用卡箍卡紧。

按管线坐标位置放线安装固定支吊架将管段水平吊装。

严格按图纸施工，特别是变径位置必须在设计位置的±0.20m以内。

检验与试验：在系统管路安装完成后，排水管道按规范要求做灌水试验。

系统灌水试验合格后，还需要做排水性能试验。

虹吸式排水系统可以采用以下三种实验方法：单位时间内水容积增减的方法（适用于混凝土屋面）。

先将排水系统的立管出口密封并将对应的排水区域分开设立储水区，然后向储水区内持续加水（要求水深小于0.5米，供水量应满足按设计排水量排放一分钟）。

打开排水出口5秒钟后，记录30秒内屋面水面的变化量并计算：排水能力（升／秒）：水容积变化量／30秒。

管道流量计测量的方法。

在排水系统排出干管部分安装流量计，并密封出口，将对应的排水区域分开设立储水区，然后向储水区内持续加水（要求水深小于0.5米，供水量应满足按设计排水量排放一分钟）。

打开排水出口5秒钟后，记录30秒内流量计显示的数值并计算平均值为其排水能力。

采用降雨时实际观测来计算雨水的排水能力的方法。

降雨量依据当地气象部门监测数据。

第二条、技术要点虹吸式屋面雨水排放系统，系统排水管道均按满流有压状态设计，因为整个系统的正常运行依靠虹吸作用，所以确保产生并维持虹吸作用的技术要点是保证系统正常运行必要条件。

虹吸雨排水施工方案第一部分：施工前准备工作1.确定施工目标和要求在进行虹吸雨排水施工之前，首先需要明确施工的目标和要求。

根据具体的场地情况和需求，确定施工的规模、施工时间、施工质量等方面的要求。

2.场地勘测和测量在进行施工之前，需要对施工场地进行勘测和测量工作。

通过勘测和测量，可以了解到场地的地形、地貌、地质条件等信息，为后续施工提供依据。

3.设计施工方案根据场地勘测和要求，进行虹吸雨排水的设计工作。

设计方案包括虹吸系统的布置、管道的规格和材料选择、施工方法等内容。

设计方案应考虑到施工的经济性、可行性和适用性。

4.制定施工计划和安全防护措施根据设计方案，制定详细的施工计划，明确施工的各个环节和工期。

同时，制定相应的安全防护措施，确保施工过程中的安全。

第二部分：施工过程1.准备工作在开始施工之前，要进行相应的准备工作。

包括材料准备、施工设备检查和调试、人员培训等工作。

2.开挖沟槽根据设计方案，进行沟槽的开挖工作。

沟槽应按照规定的尺寸和深度进行开挖，保证管道的安装和使用。

3.管道安装根据设计方案，进行管道的安装工作。

管道的安装应按照要求进行，保证管道连接的紧密和牢固。

在安装过程中，要注意管道的坡度和排水方向的设置。

4.设备安装和调试根据设计方案，进行设备的安装和调试工作。

设备安装应按照要求进行，确保设备的正常运行。

在调试过程中，要进行相应的测试和排除故障。

5.施工质量控制在施工过程中，要进行相应的质量控制。

包括对材料的验收、工艺的合理性检查、设备的运行状态检查等。

同时，要及时记录施工过程中的各项数据和问题，以备后续分析和处理。

第三部分：施工后工作1.系统调试和运行在施工完成后，要进行系统的调试和试运行工作。

通过调试和试运行，检查系统的可靠性和性能，以确保系统的正常运行。

2.工程验收和交付在系统调试和试运行通过后，进行工程的验收和交付工作。

验收过程包括对安装质量、运行状态、工程文档等方面的检查。

验收合格后，进行工程的交付。

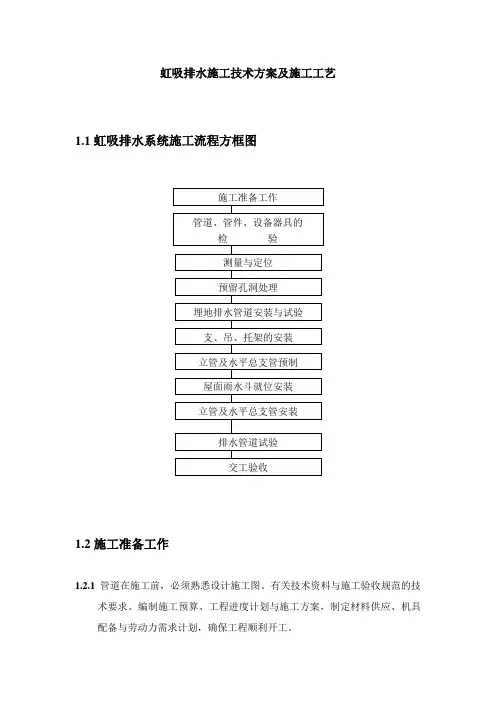

虹吸排水施工技术方案及施工工艺1.1虹吸排水系统施工流程方框图1.2施工准备工作1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。

编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。

1.2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。

1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。

立管安装必须执行“下开上堵”的施工原则，确保管道畅通。

1.2.4为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。

嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。

并根据土建、装饰的进度要求及时对管道进行检验与试验。

1.2.5本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。

管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。

HDPE管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具。

1.2.6管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷，管件应完整、无缺损、无变形。

1.2.7施工人员须经过HDPE管道、不锈钢管道安装的技术培训。

1.3系统的安装3.1雨水斗的安装要求1.3.2不锈钢雨水斗在金属天沟的安装①、在金属天沟上测量定位、开孔HT56，HT90，HT110开孔Ф220mm）；②、安装③、安装底盘和压环金属天沟EPDM 密封圈金属天沟底盘压环配垫圈和橡胶密封圈的M6螺丝④、安装铝合金空气挡板说明：若金属天沟为不锈钢天沟，则不锈钢雨水斗底盘与不锈钢天沟之间采用焊接方式安装，如下图：EPDM 密封圈金属天沟铝合金空气挡板压环底盘1.3.3管道的安装2.2 HDPE管道安装施工技术要求2.2.1 HDPE管道热熔连接应按下列步骤进行：2.2.1.1热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。

屋面虹吸雨水排水系统施工方案一、施工前准备1.确定屋面虹吸雨水排水系统的布置位置和沟槽线路，并绘制详细的施工平面图。

2.充分了解现场环境和地形地势，确定排水口的位置和数量，并与设计方进行确认。

3.购买所需材料，如屋面水槽、PVC或HDPE管道、排水口等。

二、屋面水槽的制作和安装1. 根据施工平面图，制作屋面水槽。

水槽可以使用镀锌钢板或塑料材料制作，长度可根据实际需要进行切割。

水槽的宽度一般为100mm-150mm，高度为50mm-100mm。

2.在屋面下铺设防水层，并在位置准确的地方开孔安装水槽。

水槽的安装间距一般为1.5m-2.0m，对于特殊情况可根据实际需要调整。

三、虹吸管道的安装1.在水槽的一端安装入口阀门，确保雨水只能从一端进入虹吸管道，并避免逆流。

2. 将PVC或HDPE管道连接至入口阀门，并确保连接处密封良好。

管道的直径一般为75mm-150mm，根据实际需要选择。

3. 虹吸管道应以一定的坡度安装，以保证虹吸效果。

坡度一般为1cm/m。

4.虹吸管道穿过屋面和墙体时，应增加柔性接头，以避免管道受到外力影响导致破裂。

四、排水口的安装1.根据施工平面图，确定排水口的位置，并在相应位置进行开孔。

2.将排水口安装于开孔处，并与虹吸管道连接。

排水口一般为不锈钢材质，具有较好的耐腐蚀性。

3.在排水口周围填充水泥浆或环氧树脂，以确保排水口与屋面之间的密封性。

五、系统测试和调试1.完成系统的安装后，对整个系统进行测试和调试。

首先关闭水源，然后打开入口阀门，使用人工或机械方法向水槽中注入一定量的水。

2.观察水是否能够正常流动，并检查水流速度和流量是否符合设计要求。

3.如有发现漏水或排水不畅的问题，及时进行修复和调整。

六、工程验收和运维1.完成施工后，进行工程验收，并与监理单位进行联合验收。

确保系统符合相关标准和规范，并能够有效地工作。

2.系统投入使用后，应定期进行巡检和维护，检查屋面水槽和管道的状况，并清理和清洗排水口，保证系统的正常运行。

虹吸雨水管施工方案1. 引言随着城市发展和人口增加，对雨水的回收和管理变得越来越重要。

虹吸雨水管是一种有效的雨水回收系统，能够在不依赖电力的情况下将雨水从低处引导至高处。

本文将介绍虹吸雨水管的施工方案，包括系统的设计、材料选择、施工流程和安装注意事项。

2. 系统设计虹吸雨水管系统由以下主要组成部分构成： - 雨水收集器：用于收集雨水的设备，通常安装在屋顶或其他集水表面。

- 虹吸管道：由耐化学腐蚀的材料制成，用于引导雨水。

- 终端储水箱：用于存储收集到的雨水，并提供供水途径。

虹吸雨水管系统的设计应考虑以下几个因素： - 雨水量：根据降雨量确定收集和储水设备的容量。

- 高度差：设计合适的高度差以保证虹吸效果。

- 材料选择：选择合适的材料以确保系统的耐久性和安全性。

3. 材料选择在虹吸雨水管施工中，以下材料常用于管道和储水箱的制作： - PVC管道：有很好的耐化学腐蚀性能，适用于一般气候条件下的雨水回收系统。

- HDPE管道：耐化学腐蚀性能更好，适用于恶劣气候条件下的雨水回收系统。

- 钢制管道：更坚固耐用，适用于需要更高强度的雨水回收系统。

- 混凝土储水箱：成本较高，但具有较大容量和较长使用寿命。

材料的选择应根据具体施工环境和预算来确定，以确保系统的稳定性和经济性。

4. 施工流程虹吸雨水管的施工流程如下：步骤1：确定设计要求根据需要收集的雨水量和高度差，确定系统的设计要求。

步骤2：准备材料和工具根据设计要求，准备所需的材料和工具，包括管道、接头、胶水、切割工具等。

步骤3：安装雨水收集器将雨水收集器安装在合适的位置，例如屋顶或其他集水表面。

确保收集器与管道之间有足够的斜度以保证雨水流动。

步骤4：布置虹吸管道使用合适的接头将虹吸管道连接到雨水收集器，并沿着所需路径布置管道。

注意保持管道的坡度，确保雨水能顺利流动。

步骤5：安装终端储水箱将终端储水箱安装在最高点，并与虹吸管道连接。

确保储水箱稳固且无泄漏。

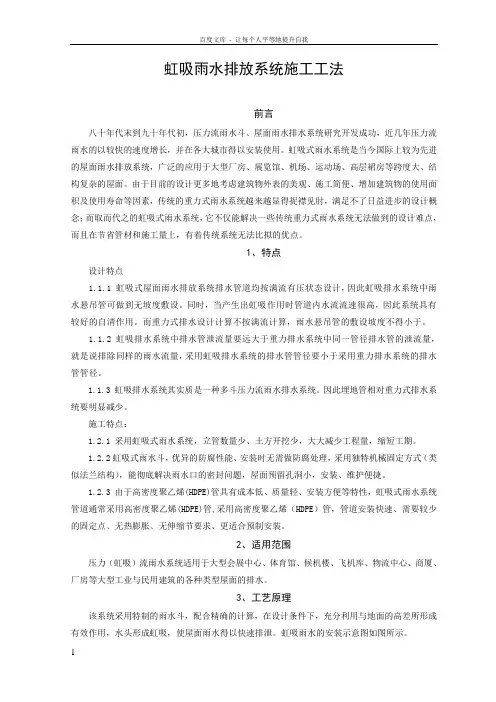

虹吸雨水排放系统施工工法前言八十年代末到九十年代初，压力流雨水斗、屋面雨水排水系统研究开发成功，近几年压力流雨水的以较快的速度增长，并在各大城市得以安装使用。

虹吸式雨水系统是当今国际上较为先进的屋面雨水排放系统，广泛的应用于大型厂房、展览馆、机场、运动场、高层裙房等跨度大、结构复杂的屋面。

由于目前的设计更多地考虑建筑物外表的美观、施工简便、增加建筑物的使用面积及使用寿命等因素，传统的重力式雨水系统越来越显得捉襟见肘，满足不了日益进步的设计概念；而取而代之的虹吸式雨水系统，它不仅能解决一些传统重力式雨水系统无法做到的设计难点，而且在节省管材和施工量上，有着传统系统无法比拟的优点。

1、特点设计特点1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于。

1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

1.1.3 虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

施工特点：1.2.1 采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。

1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。

1.2.3 由于高密度聚乙烯(HDPE)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(HDPE)管,采用高密度聚乙烯（HDPE）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。

2、适用范围压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。

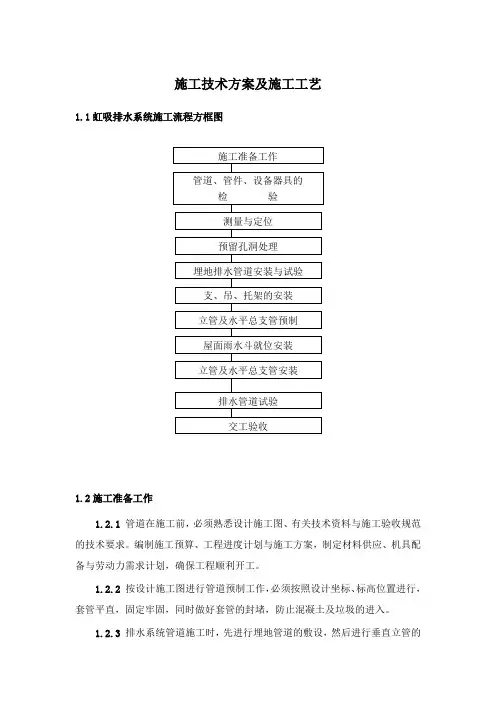

施工技术方案及施工工艺1.1虹吸排水系统施工流程方框图1.2施工准备工作1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。

编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。

1.2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。

1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。

立管安装必须执行“下开上堵”的施工原则，确保管道畅通。

1.2.4为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。

嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。

并根据土建、装饰的进度要求及时对管道进行检验与试验。

1.2.5本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。

管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。

HDPE 管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具，不锈钢管用氩弧焊连接。

1.2.6管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷，管件应完整、无缺损、无变形。

1.2.7施工人员须经过HDPE 管道安装的技术培训。

1.3系统的安装1.3.1不锈钢雨水斗在混凝土天沟的安装（1）要求：天沟平直、同一天沟内的雨水斗标高要一致，雨水斗要固定。

土建施工时在天面雨水斗安装位置留孔（TY90留Φ150孔，TY56留Φ120孔），安装时将不锈钢底盘平放在孔的正上方（确保底盘与面板顶面标高一致），同时封堵尾管与孔之间的空隙。

钢筋混凝土板 模板不锈钢底盘(2) 防水卷材 在混凝土封堵完成后，土建方制作防水，同时保证防水层施工不要超过规定的界限（见下图）。

虹吸雨水施工工艺【篇一：虹吸雨水施工方案】********工程虹吸式屋面雨水排放系统施工方案编制单位：**********编制时间：2009年4月22日编制人：审批人：审核人：目录一、编制依据 (1)二、工程概况 (2)三、施工准备 (3)四、主要施工工艺及系统安装方法 (10)五、安全保障措施 (12)六、质量管理措施 (14)一、编制依据1、合同文件2、招投标图**************虹吸式屋面雨水排放系统图纸以及厂家的深化设计图纸。

3、主要规范、标准《建筑给水排水设计规范》 gb50015-2003《虹吸式屋面雨水排水系统应用技术规程》cecs183-2005 《流体输送用不锈钢焊接钢管》 gbt12771-2000《建筑给水排水及采暖工程施工质量验收规范》gb50242-2002《建筑给水薄壁不锈钢管管道工程技术规程》 cecs153-2003 《工业金属管道工程施工及验收规范》gb50235-97《高层民用建筑设计防火规范》gb50045-95（2001版）《建筑设计防火规范》 gbj 16-87（2001版）《全国民用建筑工程设计技术措施－给水排水》 2003《建筑安装工程焊接实用手册》4、其他4.1工程总体施工进度计划。

4.2 钢结构专业的施工进度计划。

4.3 现场勘查的施工情况。

二、工程概况工程名称：**************虹吸式屋面雨水排放系统工程地点：位于********本工程特点：*************建筑基本情况介绍本工程虹吸式屋面雨水排水基本概况：1、设计基本参数：设计重现期p=50年 q5=0.0739l/s.m22、由于本工程屋面虹吸雨水排放系统设计重现期取值为50年，其排水能力不低于国家规范《建筑给水排水设计规范gb50015-2003》所要求的屋面雨水排水系统和溢流口或溢流系统的总排水能力，故本工程屋面不设溢流口或溢流系统。

3、虹吸式屋面雨水排水汇水计算：屋面总汇水面积s=37880m2，系统总数24个；雨水斗数量：yg50a 9个 yg80a 76个 yg100a 13个。

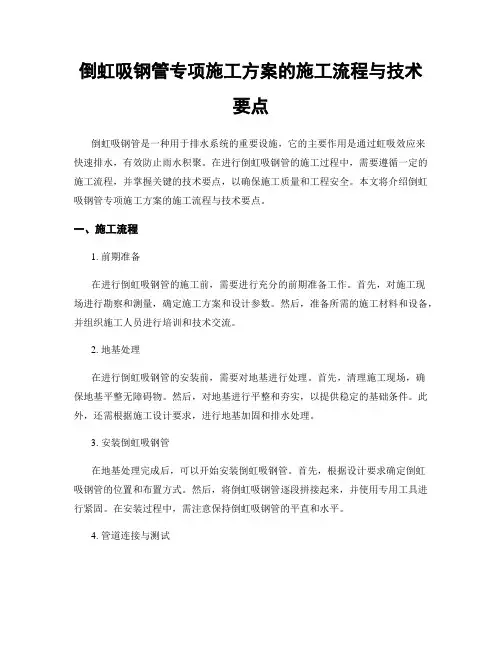

倒虹吸钢管专项施工方案的施工流程与技术要点倒虹吸钢管是一种用于排水系统的重要设施，它的主要作用是通过虹吸效应来快速排水，有效防止雨水积聚。

在进行倒虹吸钢管的施工过程中，需要遵循一定的施工流程，并掌握关键的技术要点，以确保施工质量和工程安全。

本文将介绍倒虹吸钢管专项施工方案的施工流程与技术要点。

一、施工流程1. 前期准备在进行倒虹吸钢管的施工前，需要进行充分的前期准备工作。

首先，对施工现场进行勘察和测量，确定施工方案和设计参数。

然后，准备所需的施工材料和设备，并组织施工人员进行培训和技术交流。

2. 地基处理在进行倒虹吸钢管的安装前，需要对地基进行处理。

首先，清理施工现场，确保地基平整无障碍物。

然后，对地基进行平整和夯实，以提供稳定的基础条件。

此外，还需根据施工设计要求，进行地基加固和排水处理。

3. 安装倒虹吸钢管在地基处理完成后，可以开始安装倒虹吸钢管。

首先，根据设计要求确定倒虹吸钢管的位置和布置方式。

然后，将倒虹吸钢管逐段拼接起来，并使用专用工具进行紧固。

在安装过程中，需注意保持倒虹吸钢管的平直和水平。

4. 管道连接与测试安装倒虹吸钢管后，需要进行管道连接和测试。

首先，根据设计要求，将倒虹吸钢管与其他排水管道进行连接。

连接过程中，需确保连接处严密牢固，防止漏水。

然后，对倒虹吸钢管进行压力测试，以验证其排水性能。

5. 施工完工与验收在所有施工工作完成后，进行施工完工与验收。

首先，对倒虹吸钢管的安装质量进行检查，确保施工符合相关规范和要求。

然后，进行试运行和调试，验证倒虹吸钢管的排水效果和稳定性。

最后，经过相关部门的验收，确认施工合格并可以投入使用。

二、技术要点1. 施工现场安全在进行倒虹吸钢管的施工过程中，需要严格遵守施工现场安全规范。

施工现场要设置合适的警示标志和安全防护设施，确保施工人员的安全。

此外，还需进行施工现场的危险源识别和风险评估，制定详细的安全操作规程，并进行施工人员的安全教育和培训。

虹吸系统施工工艺方案虹吸系统是专业的屋面排水系统，在主体施工阶段，根据合同要求，选择专业分包单位进行施工。

首先需要进行虹吸系统的深化设计工作，将深化设计的图纸报送设计单位审核，审核通过后，方可进行虹吸系统的施工。

虹吸雨水管系统按设计图纸要求选用HDPE （高密度聚乙烯管）排水管安装，热熔连接，雨水斗选用不锈钢雨水斗。

1 施工顺序在基础施工阶段，需要将穿越基础的出水口的管道进行预埋，在钢结构施工完成后，既可以进行虹吸系统上部管道的安装，首先进行底层立管的安装，在屋面系统施工完成后，开始进行虹吸系统屋面横管的安装，再屋面防水施工完成后，进行雨水斗的安装。

2 工艺流程工艺流程图如图所示。

施工工艺流程图3 系统安装a ．施工准备⑴技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。

施工前对施工人员进行全面的技术交底，其主要内容有：有关施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。

⑵施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞，预留孔洞尺寸宜较管外径大50-100mm，架空管道顶上部的净空不小于80mm。

⑶雨水斗安装：对雨水斗安装位置放样并检查、确认。

在有天沟部分汇水天沟内进行开孔，放置雨水斗，安装雨水斗专用安装片（安装片与雨水斗连接是氩弧焊焊接）。

安装片与天沟采用射钉连接的方式，连接时在安装片上涂上防水涂料，以起到防水作用⑷悬吊管安装a.测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。

b.安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。

安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。

钢结构上可不使用安装片，但支吊点的距离不变。

见图4-1.2.5米图4-1 安装片安装示意图c.安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装。
