苏科版九年级物理上学期期末试卷及答案

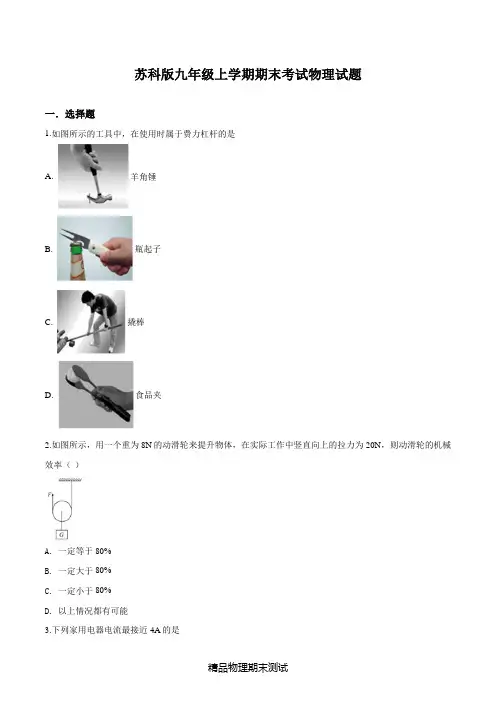

苏科版九年级上学期期末考试物理试题一．选择题1.如图所示的工具中，在使用时属于费力杠杆的是A. 羊角锤B. 瓶起子C. 撬棒D. 食品夹2.如图所示，用一个重为8N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20N，则动滑轮的机械效率（）A. 一定等于80%B. 一定大于80%C. 一定小于80%D. 以上情况都有可能3.下列家用电器电流最接近4A的是A. 空调B. 洗衣机C. 日光灯D. 电子手表4.下列实例中，属于通过做功改变内能的是A. 用暖水袋暖手，手变热B. 锯木头时，锯片变热C. 饮料放冰箱里，饮料变凉D. 水放太阳底下晒，水变热5.小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。

下列电路图中符合要求的是A. B.C. D.6.分别标有“110V 100W”和“220V 40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是A. W甲＞W乙B. W甲＜W乙C. W甲＝W乙D. 无法确定7.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上可以直接读出应该交的电费B. 空气开关的作用与保险丝作用完全相同C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8.如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是A. 10Ω8VB. 20Ω6VC. 20Ω8VD. 10Ω6V9.如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是A. 压力传感器的电阻增大B. 通过显示器的电流减小C. 压力传感器的电压减小D. R0两端的电压减小10.下列做法中符合安全用电原则的是A. 发现有人触电立刻用手把人拉开 B. 靠近但不接触高压带电体C. 用湿抹布擦插座D. 家庭电路中，开关接在火线上11.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损．A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）12.小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是A. B. C. D.二．填空题13.汽车散热器常用水作为冷却剂，这是利用了水的比热容较______（选填“大”或“小”）的特点．一段时间后水量减少，剩下的水比热容_____（选填“变大”、“不变”或“变小”）．当汽车散热器散热时，通过____方式改变了水的内能．14.如图甲是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE 为支架（支架重力不计），指示牌被风吹倒时可看做杠杆，根据图示风向，则支点是______点（填图中字母），把风力看成动力，那阻力是______，若增大CE、DE的长度，则它更______（填“容易”或“不容易”）被风吹倒。

苏 科 版 物 理 九 年 级 上 学 期期 末 测 试 卷一、选择题1. 下列图中的简单机械，不能省力但能省距离的是（ ） A. B. C.D.2. 学生小明和小华从一楼步行到三楼，小华比小明先到三楼.下列说法正确的是（ ）A. 小明和小华步行的平均速度约为5m/sB. 小明和小华功率约1000WC. 小明和小华克服重力做的功约为3000J D. 小华的功率一定比小明大3. 下列关于温度、热量、内能和热值说法正确的是（ ）A. 物体的温度升高，内能一定增大B. 物体从外界吸收了热量，温度一定升高C. 物体的温度越高，具有的热量越多D. 不同燃料燃烧时，放出热量越多的热值越大4. 下列关于磁体、磁场、磁感线的描述，正确的是A. 磁感线是磁场中真实存在的曲线B. 铁和铝都能够被磁体所吸引C. 磁体间的作用是通过磁场实现的D. 地磁的N 极在地理北极附近5. 如图所示是小刚投掷实心球的过程示意图．实心球在b 点离手，c 点是实心球运动的最高点，不计空气阻力．在a 到d 的整个过程中，下列说法不正确的是（ ）A. 只有在a到b的过程中，小刚对实心球做了功B. 在b到d的过程中，实心球的机械能先增加后减少C. 在c到d的过程中，实心球的重力势能减少,动能增加D. 在c点实心球的重力势能最大,动能为最小6. 图中标出了制成铅笔的几种材料，通常条件下属于导体的是（）A. 石墨、金属B. 石墨、橡皮C. 木材、金属D. 木材、橡皮7. 获2015年科技创意大赛一等奖的“校园脚踏式发电装置”，是利用脚踩踏板带动线圈运动发电的．下图能反映其工作原理的是（）A.B.C.D.8. 某学校地下车库有南北两个进出口，每个进出口处装有感应开关.当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全.下列电路图中，符合要求的是（ ） A. B.C. D.9. 在如图所示的电路连接中，下列说法正确的是( )A. 灯泡L 1和L 2并联，电流表测的是L 1支路的电流B. 灯泡L 1和L 2并联，电压表测量的是电源电压C. 灯泡L 1和L 2串联，电压表测的是L 2的电压D. 灯泡L 1和L 2串联，电压表测的是L 1的电压10. 如图所示，是一种测定油箱内油量的装置，其中R 是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O 转动，另一端固定着一个浮子，下列说法正确的是（ ）A.油量变少，电流表示数不变B油量越少，电流表示数越大C. 油量越多，电流表示数越小D. 油量越多，电流表示数越大11. 甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )A. 6 VB. 8 VC. 10 VD. 12 V12. 如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A. 电流表的量程应选0～3AB. 电压表示数的变化范围0～3VC. 滑动变阻器的阻值变化范围4Ω～7.2ΩD. 滑动变阻器的的最大功率为1W二、填空题13. 街道上的路灯同时发光同时熄灭，据此（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为联（填“串”或“并”）．14. 李明同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向_____（选填“左”“右”）端调节平衡螺母使杠杆在水平位置平衡．当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码（每个钩码重0.5N），则应在右侧第3格上用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，则弹簧测力计示数应为_____N．弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐_____（选填“增大”、“减小”、“不变”或者“不确定”）．15. 如图所示，用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速提升相同的高度，不计绳重与摩擦，且动滑轮重G动小于乙物体的物重G，则所用的拉力F甲__F乙(选填“>”、“<”或“=”,下同)，其机械效率η甲__η乙．16. 小明利用如图所示的装置来验证影响物体动能大小的因素．甲、乙两图装置相同，分別是同一小球先后从A、B两处由静止滚下，钻入并推动纸盒运动一段距离后静止时的情景．对比甲乙两图可知，小球的动能与__有关．若要验证动能大小与另外一个因素的关系，需要添加的一个器材是__．17. 新年伊始扬州下了一场大雪，气温激剧下降．同学们在教室内手冷时，搓手取暖是利用__的方式使手的内能增加；向手哈气取暖，这是利用__的方式增加手的内能．18. 下图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为V．19. 在下列四幅图中，图__表示内能转化为机械能；图__表示机械能转化为电能，图丁的原理是__．20. 如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入_____，c、d之间应接入______．（选填“定值电阻”、“电流表”或“电压表”）21. 在如图所示的电路中，电源电压为6V，R1=4Ω，只闭合开关S1后，电压表的示数为4V，则电流表的示数为A，电阻R2的阻值为Ω．若同时闭合开关S1、S2，则电流表的示数，电压表的示数（均选填“变大”、“变小”或“不变”）．22. 如图所示，GMR为巨磁电阻，其阻值随着磁场的增强而急剧减小，闭合开关S1和S2，电磁铁的右端是___极；将滑动变阻器的滑片P从中点滑到b端时，电压表的示数将____（选填“变大”“不变”或“变小”）23. 在测量标有“0.3A”字样小灯泡的额定功率的实验中，估计灯泡额定功率约为1.5W，电源电压保持不变，使用的电流表“0﹣0.6A”、“0﹣3A”量程完好，电压表“0﹣3V”量程完好，但“0﹣15V”的量程已损坏，滑动变阻器的铭牌上标有“50Ω 1A”字样．同学们按图正确连接好电路，滑动变阻器的滑片P在最大电阻位置上，闭合开关时，电压表、电流表的示数分别为2V和0.2A，则电源电压为__V；由于电压表0﹣15V量程损坏，从电路中撤去了电压表，然后缓慢移动滑动变阻器滑片P，当电流表示数为__A时，灯泡正常发光；观察发现此时滑动变阻器滑片P恰好处于变阻器的中点位置，据此计算出灯泡额定功率为__W．三、解答题24. 如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和其受到的阻力F225. 图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．26. 请在图中标出磁感线的方向和电源的正极．27. 如图所示，某人通过滑轮组将深井中的物体拉至井口．已知物体在10s内被提升了2m，物体所受重力G=720N，人对绳子水平向右的拉力F=300N．求：（1）人做的有用功；（2）人匀速拉动绳子的功率；（3）人拉起货物时的机械效率．28. 某物理兴趣小组在学习了电功率的知识后，利用电能表(如图所示)测量电水壶的电功率和热效率．他们把质量为1kg温度是20℃的冷水倒入电水壶中，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转．试求：（1）. 将这壶水烧开，水吸收的热量是多少？（2）. 电水壶的电功率为多少？（3）. 电水壶的热效率为多少？29. 为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示．（1）根据图像，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些．”这位同学的判断是否正确？请说明理由．__，理由是__．（2）要使甲、乙升高相同的温度，应给__(选填“甲”“乙”，下同)加热更长的时间，这说明__的吸热能力强些．（3）如果两种液体是水和煤油,则__(选填“甲”“乙”)是水．“暖手宝”中装的储热液是水的原因是水具有的比热容__．（选填：“较大”或“较小”）．30. 如图所示是“探究串联电路电压的特点”实验装置．（1）连接电路时至少需要__根导线；实验中应选择规格__（选填“相同”“不同”）的小灯泡．（2）闭合开关，两灯均不发光．小红猜想是灯泡 L1灯丝断了，就用一根导线的两端在灯泡 L1两端接线柱处同时试触，若看到灯泡 L2__，说明小红猜想正确．（3）小芳保持电压表的 B 连接点不动，只断开 A 连接点，并改接到 C 连接点上，测量L2两端电压．她能否测出 L2两端电压？__，理由是__．（4）小明分别测出 AB、BC、AC 间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：__．31. 小明用漆包线绕制了一个线圈，然后全部刮去线圈两端引线的漆皮，将线圈与电池接通，如图所示．（1）闭合开关后，小明发现线圈发生了转动，此过程的能量转化过程是__．（2）但线圈不能持续地转动下去，出现这样的实验现象的原因是__．（3）要使线圈能持续转动，他的正确做法应该是__．（4）要想让线圈的转动方向改变，可采取的措施是__（说出一种方法即可）．（5）小华也同样进行了实验探究，但小华闭合开关后，线圈没有旋转，请你帮助小华分析实验失败的原因．__（说出一种原因即可）．32. 现有两只小灯泡L 1、L 2，它们的额定电压分别为2.5V 和3.8V ．（1）如图甲是小明测定灯泡L 1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P 移到__端（选填“A ”或“B ”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压．经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__．③当电压表示数为2.5V 时，电流表示数如图乙所示，则灯泡L 1的额定功率为__W ．（2）小华利用图丙所示的电路测出了灯泡L 2的额定功率．图中R 为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______． 33. 探究“电流与电阻关系”的实验中，已知电源电压为6V 且保持不变，实验所用电阻R 的阻值分别为5Ω 10Ω, 20Ω，滑动变阻器的规格为"30Ω 2A"．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法____．（2）请设计实验数据记录表，画在虚线框内_____．（3）小明将5Ω的电阻接入电路，闭合开关，调节滑动变阻器使电压表示数为2V ，读出相应的电流值记录在表格中;然后更换电阻重复上述实验.当接入20Ω的电阻时，发现无论怎样调节滑动变阻器，电压表示数都无法达到2V，其原因是__．（4）小明又用图乙所示的电路测未知电阻Rx的阻值，图中Ro为定值电阻，他先将导线a端接到电流表“一”接线柱上，电流表示数为I1，然后将导线a端接到电流表“3”接线柱上，电流表示数为I2，则Rx的阻值为__．(用I1 , I2 , Ro表示)答案与解析一、选择题1. 下列图中的简单机械，不能省力但能省距离的是（ ） A. B. C.D.【答案】A【解析】A 、面包夹，动力臂小于阻力臂，属于费力杠杆，费力但省距离，故A 正确；B 、盘山公路实质是利用的斜面，省力但费距离，故B 错误；C 、动滑轮实质是动力臂等于2倍阻力臂的杠杆，能省力但费距离，故C 错误；D 、定滑轮实质是动力臂等于阻力臂的杠杆，不省力不省距离，故D 错误．故选A ．【点睛】本题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．2. 学生小明和小华从一楼步行到三楼，小华比小明先到三楼.下列说法正确的是（ ）A. 小明和小华步行平均速度约为5m/sB. 小明和小华功率约1000WC. 小明和小华克服重力做的功约为3000JD. 小华的功率一定比小明大 【答案】C【解析】估计小明和小华正常步行上楼的速度为1m/s ，故A 错误；小华和小明的质量约是m=50kg ，受的重力约：5010/500G mg kg N kg N ==⨯=，一层楼高约3m ，上三楼高度6m ，重力做的功约：50063000W Gh N m J ==⨯=，故C 正确；上楼功率约为：300025012W J P W t s===，故B 错误．没有提供小明和小华的体重，所以不能确定小华的功率一定比小明大，故D 错误．故选C．【点睛】此题主要考查功和功率的计算公式的理解和掌握，估测出小华和小明的质量和上楼高度是解决此题的关键．3. 下列关于温度、热量、内能和热值说法正确的是（）A. 物体的温度升高，内能一定增大B. 物体从外界吸收了热量，温度一定升高C. 物体的温度越高，具有的热量越多D. 不同燃料燃烧时，放出热量越多的热值越大【答案】A【解析】【详解】A．同一物体，温度升高，内能增大，故A正确；B．物体的内能增大，温度不一定升高，比如晶体在熔化过程中，吸热内能增加，但温度不变，故B错误；C．热量是一个过程量，不能说物体含有多少热量，故C错误；D．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度、放出热量的多少等均无关，故D错误.故选A.4. 下列关于磁体、磁场、磁感线的描述，正确的是A. 磁感线是磁场中真实存在的曲线B. 铁和铝都能够被磁体所吸引C. 磁体间的作用是通过磁场实现的D. 地磁的N极在地理北极附近【答案】C【解析】A、为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线．磁感线不是真实存在的，故A错；B、磁体能够吸引铁、钴、镍等物质，不能吸引铝，故B错．C、磁体周围存在磁场，磁场是客观存在的物质，磁体对处于其磁场内的磁性物质有磁力的作用，磁体间的吸引或排斥作用是通过磁场实现的，故C正确．D、地球是一个大磁体，地磁南极在地理北极附近，地磁的N极在地理的南极附近，故D错．故选C．【点睛】本题涉及到磁性材料、磁场、磁感线、磁体之间相互作用的原因、地磁场等等，综合性较强，但是这些知识不是太深，只要掌握基础知识，还是能顺利解答的．5. 如图所示是小刚投掷实心球的过程示意图．实心球在b点离手，c点是实心球运动的最高点，不计空气阻力．在a到d的整个过程中，下列说法不正确的是（）A. 只有在a到b的过程中，小刚对实心球做了功B. 在b到d的过程中，实心球的机械能先增加后减少C. 在c到d的过程中，实心球的重力势能减少,动能增加D. 在c点实心球的重力势能最大,动能为最小【答案】B【解析】【详解】A、在a到b的过程中，铅球受到推力作用，且在推力方向上通过了距离；故运动员对铅球做了功；故A正确；B、因为不计空气阻力，在b到d的过程中，铅球的机械能不变；故B错误；C、在c到d的过程中，由于铅球的高度减小，故铅球的重力势能减少；速度增大，动能增大；故C正确；D、球在最高点c时，高度最大，重力势能最大；在水平方向上仍然有一个速度，但速度最小，所以此时球的动能最小，故D正确．故选B．【点睛】明确力是否做功的判断方法、知道影响重力势能的因素可解答此题．6. 图中标出了制成铅笔的几种材料，通常条件下属于导体的是（）A. 石墨、金属B. 石墨、橡皮C. 木材、金属D. 木材、橡皮【答案】A【解析】【详解】木材、橡皮不容易导电，是绝缘体；石墨、金属容易导电，是导体．7. 获2015年科技创意大赛一等奖的“校园脚踏式发电装置”，是利用脚踩踏板带动线圈运动发电的．下图能反映其工作原理的是（）A.B.C. D. 【答案】B 【解析】试题分析：发电机的原理是电磁感应现象；A图中是电磁铁通电有磁性、断电无磁性；B图是电磁感应原理；C图中说明通电导体在磁场中受力的作用；D图中说明通电导线周围存在磁场；应选B．【考点定位】电与磁8. 某学校地下车库有南北两个进出口，每个进出口处装有感应开关.当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全.下列电路图中，符合要求的是（）A. B. C. D.【答案】B【解析】【详解】根据电路设计要求，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，所以每一个出口均相当于一个开关，各自控制电路，指示灯在干路上，故图B符合要求为答案.选项A、C、D不符合要求，故选B.9. 在如图所示的电路连接中，下列说法正确的是( )A. 灯泡L1和L2并联，电流表测的是L1支路的电流B. 灯泡L1和L2并联，电压表测量的是电源电压C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压【答案】D【解析】【分析】根据串、并联电路的概念判断电路，再根据电压表、电流表使用规则判断测量对象.【详解】从实物电路图中看出，灯泡L1和L2串联，电压表并在L1的两端，测的是L1的电压，选D．10. 如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子，下列说法正确的是（）A. 油量变少，电流表示数不变B. 油量越少，电流表示数越大C. 油量越多，电流表示数越小D. 油量越多，电流表示数越大【答案】D【解析】【详解】AB．当油量变少时，浮子下沉，此时滑杆绕O点转动，变阻器电阻增大，总电阻变大，所以电路中电流会变小，即电流表示数减小，故A.B错误；CD．当油量增多时，浮子上浮，此时滑杆绕O点转动，变阻器电阻减小，总电阻变小，所以电路中电流会变大，即电流表示数增大，故C错误、D正确.应选D.11. 甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )A. 6 VB. 8 VC. 10 VD. 12 V【答案】B【解析】【详解】由图象可知：灯泡甲正常工作时的灯泡两端的电压U=6V，电流为1A，灯泡乙正常工作时的灯泡两端的电压U=6V，电流为0.5A，将两灯串联后接在某一电路中，由于串联电路中各处的电流相等，所以将两灯串联后接在某一电路中，要使其中一个灯泡正常发光时，电路的最大电流为0.5A；由图象可知，当电路中电流为0.5A时，应两灯泡的电压分别U甲=2V，U乙=6V，电源最大电压U=U甲+U乙=2V+6V=8V．12. 如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（ ）A. 电流表的量程应选0～3AB. 电压表示数的变化范围0～3VC. 滑动变阻器的阻值变化范围4Ω～7.2ΩD. 滑动变阻器的的最大功率为1W【答案】C【解析】 【详解】A.由电路图可知，灯泡L 与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量串联电路的电流．根据22612Ω3L U V R P W===额额（），因为灯泡两端电压不允许超过额定值，也就是电路中的电流最大为灯泡的额定电流，即30.56P W I A U V===额额额．则电流表的量程应选0~0.6A ．故A 错误． B.电源电压为8V ，小灯泡正常发光时，灯泡两端电压为6V ，所以滑动变阻器两端最小电压为2V ，因此电压表示数的变化范围2~3V ，故B 错误．C.由于滑动变阻器与灯泡串联，滑动变阻器两端的最小电压为U Rmin =8V-6V=2V ，由欧姆定律可得：滑动变阻器连入电路的最小阻值R min =24Ω0.5Rmin max U V I A==； 由于电压表量程为0~3V ，所以当电压表示数为3V 时，根据串联电路的电压关系可知：灯泡两端电压U Lmin =U-U Rmax =8V-3V=5V ．通过灯泡的最小电流5512Ω12Lmin min L U V I A R === 滑动变阻器的最大电阻R max =37.2Ω20Ω512Rmax min U V I A ==< 因为滑动变阻器的规格为“20Ω1A”，滑动变阻器的电阻允许调节范围4~7.2Ω．故C 正确．D.根据电压表示数的变化范围2~3V ，滑动变阻器的功率22U II UI 812ΩL L P R R I V I I =-=-=⨯-⨯滑，功率是关于电流的二次函数，功率有最大值，且在I=1A 3时功率最大．因为由上分析可知：电流的变化范围是5A ~0.5A 12， 所以当I=5A 12，P 滑最大，则最大值为P 滑大=2558V 12Ω 1.251212A A W ⨯-⨯≈当I=0.5A 时，P 滑最小，则最小值为P 滑小=28V 0.512Ω0.51A A W ⨯-⨯=故D 错误．故选C ．二、填空题13. 街道上的路灯同时发光同时熄灭，据此 （填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为 联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为 联（填“串”或“并”）．【答案】不能；并；串【解析】试题分析：根据灯同时亮同时灭不能辨别串并联，因为串联电路和并联电路都可以使用电器同时工作；但在并联电路中，用电器可以独立工作，串联却不可以，所以根据某盏灯断路而其他灯还发光可以断定路灯是并联的；灯和控制它的开关应是串联的．考点：电路14. 李明同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向_____（选填“左”“右”）端调节平衡螺母使杠杆在水平位置平衡．当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码（每个钩码重0.5N ），则应在右侧第3格上用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，则弹簧测力计示数应为_____N ．弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐_____（选填“增大”、“减小”、“不变”或者“不确定”）．【答案】 (1). 右端 (2). 1 (3). 变大【解析】实验前杠杆右侧高，左侧低，根据杠杆的平衡条件可知，应向右调节平衡螺母，设一个钩码的重力为G ，杠杆的一个小格为L ，根据杠杆平衡条件得：3G×2L=2G×3L ，所以，应在右侧第3格上挂2个钩码．每个钩码重0.5N ，即为１N ．若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动时，阻力、阻力臂不变，动力臂逐渐变小，根据杠杆平衡条件得，动力逐渐变大，弹簧测力计示数将逐渐增大． 故答案为 (1). 右端 (2). 1 (3). 变大【点睛】杠杆在水平位置平衡时，力臂在杠杆上，如果杠杆不在平衡位置平衡，动力臂和阻力臂都变小． 15. 如图所示，用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速提升相同的高度，不计绳重与摩擦，。

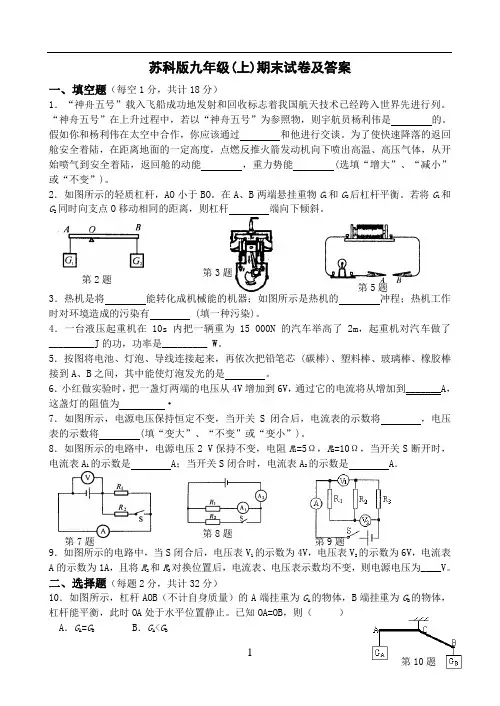

苏科版九年级(上)期末试卷及答案 一、填空题（每空1分，共计18分） 1．“神舟五号”载入飞船成功地发射和回收标志着我国航天技术已经跨入世界先进行列。

“神舟五号”在上升过程中，若以“神舟五号”为参照物，则宇航员杨利伟是 的。

假如你和杨利伟在太空中合作，你应该通过 和他进行交谈。

为了使快速降落的返回舱安全着陆，在距离地面的一定高度，点燃反推火箭发动机向下喷出高温、高压气体，从开始喷气到安全着陆，返回舱的动能 ，重力势能(选填“增大”、“减小”或“不变”)。

2．如图所示的轻质杠杆，AO 小于BO 。

在A 、B 两端悬挂重物G 1和G 2后杠杆平衡。

若将G 1和G 2同时向支点O 移动相同的距离，则杠杆 端向下倾斜。

3．热机是将 能转化成机械能的机器；如图所示是热机的 冲程；热机工作时对环境造成的污染有 (填一种污染)。

4．一台液压起重机在10s 内把一辆重为15 000N 的汽车举高了2m ，起重机对汽车做了_________J 的功，功率是_________ W 。

5．按图将电池、灯泡、导线连接起来，再依次把铅笔芯 (碳棒)、塑料棒、玻璃棒、橡胶棒接到A 、B 之间，其中能使灯泡发光的是 。

6．小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从增加到_______A ，这盏灯的阻值为 ·7．如图所示，电源电压保持恒定不变，当开关S 闭合后，电流表的示数将 ，电压表的示数将 (填“变大”、“不变”或“变小”)。

8．如图所示的电路中，电源电压2 V 保持不变，电阻R 1=5Ω，R 2=10Ω，当开关S 断开时，电流表A 1的示数是 A ；当开关S 闭合时，电流表A 2的示数是 A ．9．如图所示的电路中，当S 闭合后，电压表V 1的示数为4V ，电压表V 2的示数为6V ，电流表A 的示数为1A ，且将R 2和R 3对换位置后，电流表、电压表示数均不变，则电源电压为____V 。

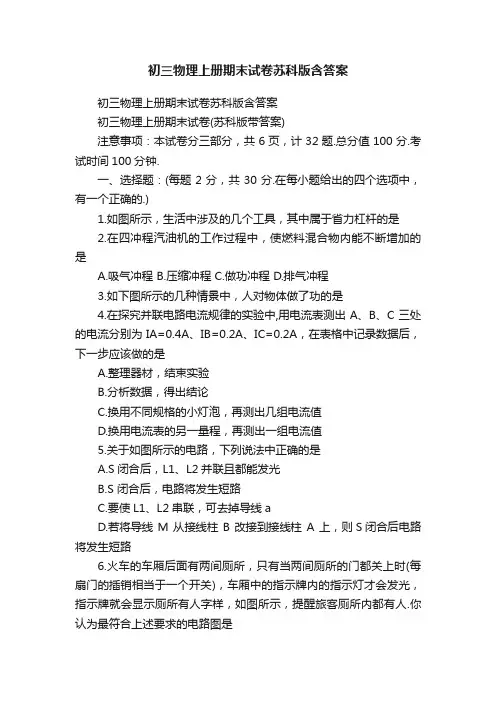

初三物理上册期末试卷苏科版含答案初三物理上册期末试卷苏科版含答案初三物理上册期末试卷(苏科版带答案)注意事项：本试卷分三部分，共6页，计32题.总分值100分.考试时间100分钟.一、选择题：(每题2分，共30分.在每小题给出的四个选项中，有一个正确的.)1.如图所示，生活中涉及的几个工具，其中属于省力杠杆的是2.在四冲程汽油机的工作过程中，使燃料混合物内能不断增加的是A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程3.如下图所示的几种情景中，人对物体做了功的是4.在探究并联电路电流规律的实验中,用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值5.关于如图所示的电路，下列说法中正确的是A.S闭合后，L1、L2并联且都能发光B.S 闭合后，电路将发生短路C.要使L1、L2串联，可去掉导线aD.若将导线 M 从接线柱 B 改接到接线柱 A 上，则S闭合后电路将发生短路6.火车的车厢后面有两间厕所，只有当两间厕所的门都关上时(每扇门的插销相当于一个开关)，车厢中的指示牌内的指示灯才会发光，指示牌就会显示厕所有人字样，如图所示，提醒旅客厕所内都有人.你认为最符合上述要求的电路图是7.下列实验中，采用多次测量，其目的相同的是哪几组：①研究串联电路的电流特点②伏安法测定值电阻的阻值③研究杠杆平衡条件④探究使用定滑轮的特点A.①②B.②④C.③④D.①③④8.如图所示，下列四个电路图中与右边实物图对应的是9. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是A.M接C，N接DB.M接A，N接BC.M接C，N接BD.M接A，N接D10.要测量小明通过楼梯上楼时的功率，不需要测量的是A.身体质量B.通过的楼梯高度C.通过的路程D.上楼所用的时间11.如右图，同一小球在同一高度以相同速度向三个不同方向抛出(不计空气阻力)，设小球刚落地时的速度分别为V1、V2、V3，则：A.V1V3B.V1C.V1 = V2 = V3D.无法确定12.两个相同的容器分别装了质量相等的两种液体，用同一加热器分别给它们加热时，液体的温度与加热时间关系如图所示.根据图线可知A.甲液体的比热容大于乙液体的比热容B.如果升高相同的温度，两种液体吸收的热量相同C.加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D.加热时间相同，甲液体升高的温度比乙液体升高的温度多13.用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示的四个电路，其中电流表A1能正确测灯L1的电流的是14.酒精测试仪可检测驾驶员是否酒后驾车,如图是它的原理图.图中酒精气体传感器的电阻与酒精气体的浓度成反比,如果测试到的酒精气体浓度越大,则A.传感器的电阻越大B.通过传感器的电流越小C.电压表的示数越小D.传感器两端的电压越小15.如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是A.可能是电阻R短路，电流表的示数变大B.一定是灯L短路，电流表的示数变大C.可能是电阻R断路，电压表的示数变小D.可能是灯L断路，电流表的示数变小二、作图、填空题(第16题每小题2分，其余每空1分，共24分.)16.完成下列作图：(1)请画出图甲中杠杆在图示位置平衡时，作用在B点的最小的力的示意图.(保留作图痕迹)(2)小明家住二楼，正装修房子，他想用如图乙所示的器材，把材料送到二楼窗口去，请帮他设计好滑轮组的绕绳方法.(3)请在图丙中的两个虚线框内，选填电源和开关的符号，并满足当开关都闭合时两灯组成并联电路.17.在右图中，A装置是▲ 滑轮(选填定或动).若用30N的拉力将旗帜匀速提升10m(不计摩擦和绳重)，则拉力所做的功为▲ J.18.神舟航天飞船的表面层由耐高温材料制成，这是因为飞船从太空返回地面过程中与大气发生摩擦，飞船的▲ 能转化为▲ 能，导致温度升高.19.同学们了解一些常见电现象中的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为300mA= ▲ A;天空产生闪电时电压约为107V= ▲ kV.20.如图所示，电源电压是5V且不变，L1和L2的连接关系是▲ 联.S闭合后电压表示数为3V，则灯Ll两端的电压为▲ V，灯L2两端的电压为▲ V.21.改变内能的方式有两种.在上图(a)、(b)中，能说明热传递改变内能的是图▲ ，能说明做功改变物体内能的是图▲ (选填(a)或(b)).22.如图电路中，要使灯L1、L2并联发光，则应闭合开关▲ ，断开开关▲ ;若同时闭合开关S23.如右图，在电路中，若甲乙两处分别装入电表，当开关闭合后两灯均能发光，则甲处电表是▲ 表，乙处电表是▲ 表.24.如图，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较▲ 来判断不同导体电阻的大小，若两个导体的电阻差异不大，则可以用▲ 表替换灯泡，作进一步的判断.三、解答与探究题(第25题6分,第26题4分,第27题5分,第28题7分,第29题5分,第30题5分,第31题6分，第32题8分，共46分.)25.如图所示，小明在探究杠杆的平衡条件实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个.(1)实验前，将杠杆中点置于支架上，发现杠杆右端下沉.此时，应把杠杆两端的平衡螺母向▲ (选填左或右)调节，使杠杆在不挂钩码时，使杠杆在▲位置平衡.这样做的好处是：便于在杠杆上直接读出▲ .(2)杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡.于是小明便得出了杠杆的平衡条件为：▲ .他这样得出的结论是否合理? ▲ ;为什么? ▲26.国庆长假小涵到公园游玩，在儿童游乐园里，小涵看到小朋友爬上滑梯后，可以沿着三条不同的路径滑到地面，小涵联想到物理课上刚研究过动能和势能的转化，于是她对此现象产生了探究的'兴趣.回家后小涵利用等高且材料相同的斜面AC、BC(AC(1)若不计摩擦，物块下滑过程中机械能的转化是▲ ;(2)物块滑至A、B时动能是否相等呢?请你帮小涵设计一个判断物块到达A、B点时动能大小的实验方案.(2分)▲(3)实际生活中摩擦不可避免，你认为小涵同学在实验中物块到达A、B点时的动能▲ (选填相等或不相等) .27.实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光.此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了.这是为什么呢?他们提出猜想：猜想一：可能L1处发生断路;猜想二：可能L1处发生短路.(1)根据串联电路的特点，可知猜想一是▲(选填：正确或不正确)的.(2)针对猜想二，同学们找来一只电压表，先后并联在L1、L2两端，如图乙所示.假如猜想二是正确的，则电压表并联在L1两端时▲ 示数(选填有或无)，并联在L2两端时▲ 示数(选填有或无) .(3)实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小，说明猜想二也不正确.你认为L1熄灭、L2更亮的原因可能是( ▲ )A.L1电阻变大B.L1电阻变小C.L1电阻不变D.L2电阻变小28.探究电流与电压、电阻的关系.【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系?【猜想】①导体的电阻一定时，通过导体的电流与其两端电压成正比.②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比.③导体两端的电压一定时，通过导体的电流与导体的电阻成反比.【实验器材】电源(电压恒为4.5V)，电流表、电压表各一只，开关一个，三个定值电阻(5、10、15)，两只滑动变阻器(20 2A、50 1A)，导线若干.【实验过程】(1)根据图所示实物图在虚线框内画出电路图.(2)小明按图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程.小明操作中的错误是▲ .(3)小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一.分析数据可得出猜想▲ 是正确的.表一表二电压U/V 1.2 1.6 2.0 2.4 2.8 电阻R/ 5 10 15电流I/A 0.12 0.16 0.20 0.24 0.28 电流 I/A 0.30 0.15 0.10(4)小红在探究猜想③时，先将5的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值;再分别改接10、15的电阻，重复上述实验，得到了表二中的实验数据.分析数据得出，猜想③是正确的.实验中，小红多次移动变阻器滑片的目的是▲ .(5)小华在探究猜想③时，重新设计了电路，保持电压表示数为3V，得到了与表二相同的数据，也完成了探究.小华与小红的实验相比不同之处是：▲ .29.小明健身用的拉力器结构如图所示.他用250N的拉力向下拉动拉杆，使20kg的配重块在2s内匀速升高40cm.不计拉杆和绳的重力，g取10N/kg.求：(1)2s内配重块运动的速度;(2)拉力的功率;(3)此过程中拉力器的机械效率.30.某中学为学生供应开水，用锅炉将200kg的水从25℃加热到100℃，燃烧6kg的无烟煤，水的比热为4.2103J/(kg℃)，无烟煤的热值是3.4107J/kg，试求：(1)锅炉内200kg的水吸收的热量是多少?(2)6kg无烟煤完全燃烧放出的热量是多少?此锅炉的效率是多少?31.如图所示，R1=40，R2=10.当开关S闭合后，通过电流表的示数为0.3A，求：(1)电阻R1两端的电压;(2)电阻R2中的电流;(3)电路的总电阻.32.如图甲是某电子秤的原理示意图，已知电阻R0=50，电源电压为30V且保持不变.压力传感器R的阻值随所受压力F变化的图象如图乙所示，当电压表的示数为10V时，电流表示数多大?被测物体的质量多大?(托盘的质量忽略不计，g取10N/kg)参考答案一、选择题：(每题2分,共30分)题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15答案 B B A C B A D A C C C A C D D二、作图、填空题(第16题每小题2分，其余每空1分，共24分)16.省略17.定 300 18.机械内 19. 0.3 10420.串 2 3 21.(a) (b) 22. S1、S2 S3 短路23.电流电压 24. 灯泡的亮度电流三、解答与探究题(第25题6分,第26题4分,第27题5分,第28题7分,第29题5分,第30题5分,第31题6分,第32题8分.共46分)25. (1)左水平力臂(2)F1 l1= F2 l2 不合理结论具有偶然性(结论没有普遍性) (每空1分)26.(1)重力势能转化为动能(1分) (2)在斜面AC、BC的底端分别放一个完全相同的木块，比较木块被物块撞击后移动距离的远近(2分) (3)不相等(1分)27.(1)不正确(1分) (2)无(1分) 有(1分) (3)B(2分)28.(1)省略(2分)(2)未将滑动变阻器滑片放在最大电阻值处(1分)(3)①(1分)(4)保持电压表示数不变(1分) (5)小华将电压表并联在滑动变阻器上(2分)29.(1)1分(2)P=W总/t =100J/2s =50w(或P =Fv =250=50w) 2分(3)2分30.(1)水吸收的热量Q吸=C水m(t末-t初)=4.2103200(100-25)=6.3107J 2分(2)无烟煤完全热量Q放=qm =63.4107J=2.04108J 2分效率=Q吸/Q放=30.88% 1分31.(1) 2分(2) 2分(3)2分32.I = U 0 / R0 =10V/50=0.2A 2分U1 = U - U 0 =30V - 10V = 20V 1分R = U1/I = 20V/0.2A = 100 2分由图像可知：F=240N 1分m =G/g = F/g = 240N/10N/kg = 24 kg 2分。

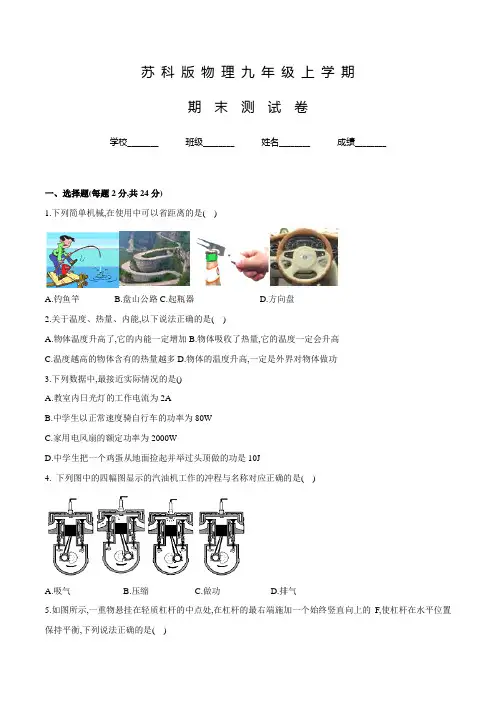

苏科版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④二、填空题(每空1分,共26分)13.请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.18. 如图所示,原长为l的轻质弹簧一端固定在竖直墙面上,另一端与水平面上的木块相连.推动木块压缩弹簧,当其左端至A点时,弹簧具有的弹性势能为25J；松手后,木块在弹簧的作用下往复运动若干次后静止,此时弹簧具有的弹性势能为1J．则木块最终静止的位置一定不可能位于________(B/C/D)点,整个过程中木块克服阻力做的功是________,整个过程中木块速度最大时其左端可能位于________(B/C/D)点.19.某电吹风工作6min,能使如图所示的电能表的转盘转过120转.则该电吹风在这段时间内消耗的电能是J,它的电功率为W,这些电能可供一只“220V 10W”的LED灯正常工作h；与普通白炽灯相比,在达到相同亮度的条件下,若LED灯可以节约80%的电能,则该LED灯与W的白炽灯亮度相当.20. 在斜面上将一个重600N的物体匀速拉到高处,沿斜面向上的拉力F=400N,拉动的距离s=4.5m,提升高度h=1.8m,所用时间t=30s.则拉力F做功的功率为_______W,此过程中物体受到的摩擦力为______N.21. 如图a所示电路,电源电压保持不变.闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图象如图b所示,根据图象可知:电源电压为________V,电阻R1的阻值为________Ω.22.如图所示,设相同时间内物质吸收的热量相同,甲、乙两图中符合冰熔化规律的是图(选填“甲”或“乙”).这是因为.物质在第3min时的内能(选填“>”、“<”或“=”)第5min时的内能.三、作图题(共3题；共6分)23.按要求作图：在如图所示电路的圆圈里填上适当的电表符号,要求：闭合电键S,两灯均能发光．(2). 如图所示,请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2.(3). 画出图中滑轮组提升重物时最省力的绕法.四、计算题(24题4分、25题6分、26题6分,共16分)24. 图中是某太阳能热水器向其中注入50kg的水,阳光照射一段时间后,水温从10℃升高到50℃.水的比热容是4.2×103J(kg·℃).试求：(1)如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J,则这段时间该热水器的效率是多少?(2)如果水吸收的热量用天然气来提供需要完全燃烧多少m3的天然气；(天然气的热值为8.4×107J/m3,天然气完全燃烧放出的热量全部给水吸收)25.电动汽车因其节能、环保而受到人们的青睐.某品牌电动汽车,驾驶员与车的总质量为1.6t.汽车在平直公路上以10m/s的速度匀速行驶20min,此时驱动电机的输入电压为300V,电流为60A,汽车所受阻力为驾驶员与车总重力的0.1倍,g取10N/kg.求：(1)电动汽车匀速行驶过程中驱动电机消耗的电能;(2)电动汽车匀速行驶过程中牵引力所做的功;(3)该电动汽车的效率.26.如图(a)所示电路,电源电压保持不变.小灯泡L标有“4V0.5A”字样,电流表量程0～0.6A,电压表量程0～3V,滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1,调节滑动变阻器滑片P,得到电流表与电压表示数关系如图(b)所示.求：(1)小灯泡的额定功率；(2)电源电压及定值电阻R2的阻值；(3)只闭合开关S和S2,移动滑动变阻器的滑片P,小灯泡L的I-U图象如图(c)所示,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围.五、实验探究题(每空1分,共28分)27.(8分)和小明利用如图所示装置探究杠杆的平衡条件．(1)若实验前杠杆静止如图甲所示,此时杠杆处于(选填“平衡状态”或“不平衡状态”),可将杠杆两端的平衡螺母向_____(填“左”或“右”)调节,使杠杆在水平位置平衡．(2)在实验过程中,调节杠杆在水平位置平衡的目的是________________.(3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中．次序F1/N l1/cm F2/N l2/cm1 1 102 52 2 10 1 203 2 15 3 10小明根据以上数据得出杠杆平衡条件是：____________________________.(4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使杠杆在水平位置重新平衡,应在B点挂个钩码．如果将B处的钩码换成弹簧测力计,那么手对弹簧测力计的拉力(选填“大于”“等于”“小于”)六个钩码的重力.(5)当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点O靠近移一格,杠杆____________(填“左侧下降”“右侧下降”或“仍水平平衡”)．(6)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将________(填“变大”“变小”或“不变”),原因是.28.(4分)在探究“动能和重力势能相互转化”的实验中,采用如图所示的实验装置.用细线把一个质量为1m的小球悬挂起来,将小球从位置B拉到位置A,由静止释放小球,观察小球从A→B→C的过程中的高度和速度的变化,并测出了小球在A、B、C三个位置时动能和重力势能的值,从而分析这一过程中动能和重力势能之间的转化,数据如表所示.运动过程或位置 A A→B B B→C C动能E K(J) 0 增加 4.98 减少 0重力势能E P(J) 5.00 减少 0 增加 4.97(1)小球在图中的C位置,受到个力的作用.(2)从实验中可以看出,小球从A→B的过程中速度不断增加,高度不断降低,这个过程中是重力势能逐渐转化为 ;在能量转化的过程中,机械能在逐渐减少,这主要是小球由于受到造成的.(3)在实验中,如果换用质量为2m的小球,其他条件不变,那么,小球到达B位置时的机械能质量为1m的小球到达B位置时的机械能(选填“大于”、“小于”或“等于”).29.(7分)利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”,操作如下：(1)在两烧杯中分别装入初温相同且________相等的沙子和水；(2)用相同的酒精灯火焰加热,并用玻璃棒不断搅拌,每隔相同的时间记录一次温度,其中某时刻的温度如图乙所示,其示数为________ ℃.根据实验数据绘制成温度与时间的关系图像,如图丙所示；(3)实验中,是通过比较________来间接反映沙子和水所吸收热量的多少；这种解决物理问题的方法称之为______ 法.(4)分析图像可知,对于质量相等的沙子和水,升温较快的是___；若使两者升高相同的温度,则___吸收的热量较多．由此可见,______的比热容较大．30.(9分)小明要测定标有“3.8V“字样小灯泡的额定功率,选择一些器材连接了如图甲电路(电源用四节新的干电池)(1)同组的小芳发现小明电路连接有错误,如果此时闭合开关,小灯泡______(选增“发光”或“不发光”),电压表示数是______V.请你在接的那根导线上打“×”,并另画一根导线,使电路连接正确_______.(2)电路改接正确后,闭合开关,调节滑动变阻器的滑片,使小灯泡正常发光,此时电流表示数如图乙,则小灯泡正的额定功率是________W.(3)小明还测量了小灯泡在不同电压下的电流,并根据所测得数据绘制了小灯泡的I-U图象,如图丙,根据图象可知电流与电压并不成正比,原因是________.在这个图象中,纵轴应该表示的是________(选填“电压”或“电源”).(4)完成上面实验后,小明同学又想利用现有实验器材,测量另一个标有“3.8V”字样小灯泡的额定功率,但发现电流表已经损坏,于是他和小组同学一起设计了如图丁的电路,他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：①_______(填写S、S1、S2的通断情况),调节滑动变阻器的滑片使电压表示数为_______V,使小灯泡L正常发光.②________(填写S、S1、S2的通电情况),保持滑动变阻器的滑片不动,此时电压表示数为U③小灯泡额定功率的表达式是________.答案与解析一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘[答案] A[解析]A.使用钓鱼竿电鱼时,费力,但省距离,A符合题意；B.盘山公路利用了斜面可以省力的特点,但费距离,B不符合题意；C.起瓶器开启瓶盖时,可以省力,但费距离,C不符合题意；D.汽车的方向盘利用了轮轴,当力作用在轮上,省力费距离,D不符合题意.故答案为：A.2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功[答案] A[解析]A.物体的温度升高了,分子运动加剧,内能增大,A符合题意；B.物体吸收了热量,温度不一定升高,晶体熔化时吸热但温度不变,B不符合题意；C.热量是热传递时能量的转移多少,C不符合题意；D.物体温度升高,可以吸收了热量,也可能对物体做功了,D不符合题意.故答案为：A.3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J[解析]A. 教室里一盏日光灯的功率约为40W,其正常工作电流约为I=P/U=40W/220V≈0.18A,故A不符合实际；B. 中学生以正常速度骑自行车的功率较小,在80W左右,故B符合实际；C. 一台家用电风扇的额定功率在40W左右,故C不符合实际；D. 1个鸡蛋的重约0.51N,把1个鸡蛋从地面捡起并举过头顶做功约为W=Gh=0.5N×2m=1J,故D不符合实际.4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气[答案] C[解析]A、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,A不符合题意；B、图中,进气门开启,活塞下行,气体流如汽缸,是吸气冲程,B不符合题意；C、图中,两气门都关闭,活塞下行,汽缸容积变大,是做功冲程,C符合题意；D、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,D不符合题意.故答案为：C5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡[解析]A.根据图像,当物体向左移动,阻力臂减小,动力和动力臂的乘积减小,动力臂不变时,动力减小,A不符合题意；BC.当杠杆顺时针或逆时针转动时,动力臂和阻力臂减小,且比值不变,动力和阻力都不变,B符合题意,C不符合题意；D.若动力臂和阻力臂减小相同长度时,阻力臂和动力臂的比值会变化,若力的大小不变,杠杆则不能平衡,D不符合题意.故答案为：B.6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了[答案] A[解析]根据图像,是串联电路,当电流表示数较大,而电压表无示数时,的电压表测量的位置短路了,A符合题意.故答案为：A.7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.[答案]B[解析]A选项,两开关闭合时灯泡一定会工作,不能实现电动机的独立工作,故A不符合题意.B选项,照明灯和换气扇组成并联电路,且它们都有“各自”的开关来控制,能够独立工作,故B符合题意.C选项,两开关闭合时电动机一定会工作,不能实现灯泡的独立工作,故C不符合题意.D选项,两开关同时闭合时,小灯泡被短路,只闭合S1时,小灯泡与电动机串联,故D不符合题意.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.[答案] C[解析]A．图中R x与R0串联,电流表测整体电流,电源电压未知,则无法测出R x电阻大小,A不符合题意；B．图中R x与R0串联,电压表测量R x电压,电源电压未知,则无法得到电流,无法测出R x电阻大小,B不符合题意；C．图中当S闭合S1断开时,电路中仅有R0且R0电阻已知,电流表测R0电流为I0,则根据可求出电源电压为：当S、S1均闭合时,R x与R0并联,电流表测干路电流为I,则由可得：则可得到R x电阻,C符合题意；D．图中当S闭合S1断开时,R x与R0串联,当S、S1均闭合时,R x短路,电流表测R0电流,可计算得到电压电源,无法得到R x电压、电流,则无法测出R x电阻大小,D不符合题意；故答案为：C9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑[答案]C；[解析]A、由图可知,每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小,A点的机械能大于B点的机械能；机械能是物体动能与势能的总和,AB两点高度相同则重力势能相同,所以A点的动能大于B点的动能；故A错误.B、从轨迹来看,小球既有水平方向的速度又有水平方向的速度.小球在最高点时,竖直方向速度为零,但是仍然能往右运动,说明小球还具有水平方向速度；故B错误.C、每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小.C点在D 点之前,故D点的机械能小于C点的机械能；故C正确.D、弹性势能大小与弹性形变程度有关,黑色圆斑的大小能反应小球弹性形变程度,圆斑越大,形变越大.M点与N点小球的动能与重力势能都为零,又因为小球在M点机械能大于N点机械能,故小球在M点的弹性势能大于N点的弹性势能,故在M点的圆斑要大于在N点的圆斑.故D错误.10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A[答案] D[解析]由图可知,两灯串联,两电流表测电路中的电流,根据串联电路的电流特点可知两电流表示数相等,D符合题意,C不符合题意,电压表V1测L1示数V测电源电压,由于不知道L2的规格,所以无法判断L2的电压和电源电压,AB不符合题意.故答案为：D.11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小[答案] C[解析]由图甲可知,0℃缓慢加热到10℃的过程中,水的体积先减小后增大,由ρ= 可知,水的质量一定时,水的密度先增大后减小；因为压敏电阻在烧杯中的位置一定,即压敏电阻下面水的体积一定,并且压敏电阻下面部分水的质量先增大后减小,则压敏电阻上面水的质量先减小后增大,所以水平面上物体的压力和自身的重力相等,即压敏电阻受到的压力先减小后增大；又因为压敏电阻的阻值随压力的增大而减小,所以电路中的总电阻先增大后减小；由I= 可知,电路中的电流先减小后增大；由U=IR可知,定值电阻R1两端的电压先减小后增大,即电压表的示数先变小后变大.故答案为：C.12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④[答案] A[解析]由于滑片在最左时,灯泡正常发光,说明电源电压为6V,①当灯泡和电阻串联时,若灯泡电功率最小,滑动变阻器电阻最大,电压表示数最大,为3V,此时灯泡分压为3V,根据甲图,灯泡的功率为P'=U'I'=3V×0.75A=2.25W；②灯泡功率最小时,滑动变阻器的电阻为,滑变范围为0~4Ω；③根据图甲,分析灯泡的最大和最小电流,范围为0.5A~1A；④电路电功率最小为P=UI=6V×0.75A=4.5W,其中②④分析合理,A符合题意.故答案为：A.二、填空题(每空1分,共26分)13. 请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________[答案] 0.48A；；2010Ω；；314.5kW•h.[解析]电流表选择0-0.6A量程,结合指针位置,读数为0.48A；根据图像,电阻箱读数为R=2×1000Ω+1×10Ω=2010Ω,根据电能表窗口数字,示数为314.5kW·h.故答案为：0.48A；2010Ω；314.5kW·h.14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.[答案] 19；串[解析]每个小彩灯的电压为12V,灯泡串联在220V电路中才能安全工作,灯泡的个数为.故答案为：19；串.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.[答案]乙；丙[解析]汽油机的压缩冲程把机械能转化为内能,根据图像,乙图合理,汽油机的做功冲程中,气门关闭,活塞向下运动,丙图符合题意.故答案为：乙；丙.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.[答案]增大；内；动能；弹性势能；[解析]动能的影响因素是质量和速度,载人飞船加速升空过程中,质量不变,飞船的速度增大,所以飞船的动能增大;在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为内能,使自身内能增大,温度升高.[3][4][5]篮球从空中落下并撞击地面而发生弹性形变,则先是高度减小,速度增大,即重力势能减小,动能增大；再撞击地面时速度减小,弹性形变程度增大,即动能减小,弹性势能增大,所以,此过程中小球机械能的转化经历了从重力势能转化为动能再转化为弹性势能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.。

苏科版物理九年级上学期期末测试卷一、选择题1. 如图所示，下列用电器正常工作时功率约为800W的是A. 节能灯B. 电视机C. 电饭锅D. 电热水器2. 有下列物体：①食用油、②酱油、③醋、④空气、⑤人体、⑥食盐水、⑦塑料尺、⑧橡皮、⑨干毛巾.其中通常情况下属于导体的有A. 2个B. 3个C. 4个D. 5个3. “天宫二号”空间实验室接收地面指挥中心的运行指令进行变轨而奔向月球是通过一种波来实现的，这种波是A. 微波B. 可见光C. 超声波D. 次声波4. 如图所示的几种器件，工作时一定应用了电流的磁效应的是A. 风力发电机B. 电风扇C. 电铃D. 门吸5. 如果电视机、电烙铁、电风扇的额定功率和额定电压均相同，它们在额定电压下工作相同时间，三个用电器产生的热量A. 电视机最多B. 电烙铁最多C. 电风扇最多D. 一样多6. 在“比较两个灯泡的亮暗”活动中，同学们设计了如图所示的电路．现在利用此电路探究电流做功与哪些因素有关．下列有关说法中正确的是A. 两个灯泡的电阻必须相等B. 将两个灯泡串联只是控制了电流相等C. 此电路可以研究电功与电压的关系D. 滑动变阻器只起到保护电路的作用7. 下列过程中，通过热传递增加物体内能的是A. 神舟飞船返回进入大气层时表面温度升高 B. 电炉丝通电发热C. 放在热水中的温度计温度升高D. 反复弯曲铁丝，铁丝会发热8. 电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为A. 导线的电阻远小于电阻丝的电阻，导线上产生的热量很少B. 导线的绝缘皮隔热C. 通过导线的电流小于通过电阻丝的电流D. 导线散热比电阻丝快9. 下列操作中，符合用电规范的是A. 手握测电笔的笔尖金属体判断插座中是否有电B. 多个大功率用电器同时使用一个插座C. 直接用湿手去拔插头D. 有人触电无法切断电源时，用干木棍挑开电线10. 如图所示的装置中，当闭合开关、直导线中有电流通过时，直导线就会运动起来．关于这一现象的说法，正确的是A. 此现象说明磁可以生电B. 当只改变导线中电流方向时直导线的运动方向也改变C. 发电机是利用这一现象来工作的D. 在该现象中，机械能转化为电能11. 如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A. 灯泡断路B. 灯泡短路C.滑动变阻器断路D. 滑动变阻器短路12. 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6WC. 电阻的阻值为0.05ΩD. 电阻的电功率为1.8W二、填空题13. 在水平地面上铺上一张纸，将皮球表面涂黑，使其分别从不同高度处自由落下，在纸面上留下黑色圆斑A、B，如图所示.球从较高处下落形成的圆斑是图中的____（“A”或“B”）.判断的过程如下：球原来的高度越高，重力势能越大，下落过程中转化为____能，接触地面后进而转化获得的弹性势能也就越大，从而皮球的弹性形变也就越_____.14. 如图所示，发动机采用循环流动的水来进行冷却，主要是利用水的______性质，发动机工作时，利用燃气的内能获得_____能，这一转换是在_______冲程中实现的.15. 如图所示的电路处于_____（通路/断路/短路）状态，会造成_____（电源/灯泡）损坏，要使其成为正确的电路，只需要拆掉图中标注的_______号导线.16. 如图所示实验是模拟________实验的一个场景, 小磁针的作用是_____，实验现象说明了_______，将电池正负极对调后，重新闭合开关，小磁针偏转方向________.17. 如图所示，将手机放在真空罩中，并用抽气机将其中的气体不断的向外抽.打电话呼叫罩中的手机，这时手机________（填“能”或“不能”）收到呼叫信号，由此实验现象可以得出的结论是_________.18. 小明进行了如下两图所示实验，根据甲实验现象_________(能/不能)判断甲图中的钢棒一定具有磁性.乙实验中若钢棒是一根条形磁棒，则将弹簧测力计从左端向右端移动的过程中，弹簧测力计的示数变化情况为________，做出此判断的道理是___________.19. 电工用如图方法检查家庭电路某支路是否有短路情况.先断开所有用电器的开关，再在进户线的干路上串联一个普通的白炽灯L1，闭合所要检查的支路开关，若发现L1________（选填“不发光”、“发光较暗”“正常发光”），说明该支路存在短路故障，若发现L1 ______________（选填“不发光”、“发光较暗”“正常发光”），说明该支路正常.20. LED灯具有节能、环保等优点.一只额定电压为220V、额定功率为11W的LED灯正常工作时的电流为__A，这只LED灯与功率为100W的普通白炽灯亮度相当，则这个LED灯可以节约_ _%的电能.21. 在综合实践活动“对家庭用电的调查研究”中，小明在星期六和星期天的上午8点整观察家里电能表并用手机拍下两张照片如图所示，则这段时间内他家消耗了_____ kW·h的电能．小明利用电能表测某家用电器的电功率，测量前，他应该______________________，直至电能表指示灯停止闪烁再进行测量．若按正确方法测量，从指示灯第1次闪烁开始计时到第9次闪烁停止计时所用时间为1 min，这个用电器的功率是______W．细心的小明发现当家里工作的用电器总功率越小时，电能表的指示灯闪烁的越_______（填“快”或“慢”）．三、解答题22. 请将图中所示的元件，连接成符合安全用电要求的家庭电路，开关控制灯泡.23. 将汽车钥匙插入仪表板上的钥匙孔，转动钥匙相当于闭合开关，汽车启动.请在下图中连接好控制汽车启动的电路图.24. 在图中分别标出通电螺线管的N 、S 极和小磁针的N 、S 极．（ ）25. 用煤气灶把0.5kg 、初温为20℃的水温度升高80℃，消耗10g 煤气．已知水的比热容是4.2×103J/(kg•℃)，煤气的热值为4.2×107J/kg ，求 (1)水吸收的热量；(2)煤气完全燃烧放出的热量；(3)煤气灶烧水的效率．26. 图甲是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉风.（l ）当开关置于图甲中“2 ”位置时，吹的是___风，电路的连接情况是____.A.只有电热丝连入电路B.只有电风扇连入电路C.电热丝和电风扇串联D.电热丝和电风扇并联（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是多少_______？（3）电热丝在工作时的电阻值是多少_________？（4）若电风扇的电动机线圈电阻为10Ω，则在吹干头发过程中，电流通过电动机线圈产生的热量是多少__？ 27. 用如图所示装置探究感应电流产生的条件时进行了如下实验：闭合开关，让导体AB 做左右运动，电流表的指针________；闭合开关，让导体AB 做上下运动，电流表的指针_______；断开开关，再让导体AB 做左右运动，电流表指针___________．根据这些现象，可以得到的结论是闭合电路的一部分导体____________________________________，电路中就会产生感应电流．28. 某班学生探究通过导体的电流与两端电压关系：（1）实验电路如图所示，某小组选用R为5Ω的电阻，规格为“20Ω 2A”的滑动变阻器，两节新干电池为电源进行实验.闭合开关前，将滑动变阻器滑片P向________（填“左”或“右”）移动，使其接入电路的阻值最大.（2）进行实验时，记录相关数据如右表所示.可以通过计算电压与电流的比值分析表中数据得出结论，物理学中还常用________来帮助我们得到结论：当________ 一定时，导体的电流与电压成正比.（3）该小组在处理数据时发现：电压U与电流I的比值恰好等于电阻R的值.为进一步论证此发现，他们应该收集电阻值___________(相同/不同)的几个小组数据进行分析.（4）该小组实验中还发现：①调节滑动变阻器无法使电压表的示数为0.5V；②调节滑动变阻器无法使电压表的示数达到3.0V．为使电压表示数能够达到0.5V，只利用原有的器材，你可以采取的办法是___.对于调节滑动变阻器无法使电压表的示数达到3.0V，你猜想可能原因是_______（写出一种即可）.29. 在“测定小灯泡电功率”的实验中，老师提供的器材有电源（电压恒为6V），小灯泡（额定电压为2.5V 电阻约为l0Ω）、电压表（量程为0-3V和0-15V）、电流表（量程为0-0.6A和0-3A）、导线、开关等，滑动变阻器有A规格：“l0Ω 2A”、B规格：“50Ω lA”可选．（1）本实验应该选择______规格的滑动变阻器．（2）如图甲所示是小刚组的实验电路，该组同学连接好电路的最后一根导线时，发现电流表和电压表有示数，但看不到小灯泡发光.上述现象反映操作中的不规范之处是_____，小灯泡不发光的原因是______. （3）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V.要测小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端移动，移动滑片过程中，应该注意观察______表，直至满足测额定功率的要求.（4）实验结束后，该小组同学计算灯丝的电阻发现三次相差很大，其原因是________.30. 在“探究影响电流热效应的因素”的活动中，同学们根据对电暖器的观察猜想到电流通过电热器产生的热量可能与电流的大小、导体的电阻及通电时间有关．下面是同学们为验证猜测而进行的探究，请你帮他们完成相关的内容．（1）设计实验：如图甲所示，将一段电阻丝浸没在一定质量的煤油中，通电时，煤油的温度会升高．因此，可以将电阻丝产生热量的多少转换为液体温度的_____来反映；（2）进行实验：①将如图所示的装置按图（乙）接入电路，闭合开关，观测在一定时间内液体温度的变化．②保持_____不变，调节滑动变阻器，改变通过电阻丝的电流，进行多次实验；此过程是为了验证电流通过电阻丝产生的热量与_____的关系；③保持通过电阻丝的电流不变，改变通电时间，观测液体温度的变化；④如图（丙）所示，将两段阻值_____（相等/不等）的电阻丝分别装在两个相同装置中，将它们串联接入电路中，是为了控制_____相等，通电一段时间，观测两个装置中液体温度的变化．（3）若要用图（丙）的装置探究水和煤油吸热升温的不同，需要对其中一个容器进行两点改变，一是将煤油换成水，水的_____（质量/体积）和温度与另一容器中液体相同；二是将电阻丝调换为_____．31. 同学们在学习电动机和发电机时，老师在课堂上安排了三个活动．（1）图甲是观察磁场对通电线圈的作用的实验装置，将线圈两端的漆全部刮去后放入磁场，闭合开关，会观察到线圈将_____（填“能”或“不能”）持续转动，原因是当线圈平面与磁感线______时，线圈受到磁场作用力相互平衡．（2）图乙是自制简易电动机模型，刮漆部位及方法见放大图．按这种方法刮漆，目的是使线圈转到平衡位置时，线圈中_________（填“有”或“没有”）电流，从而能够按原方向持续转动，因此这一部位就相当于直流电动机中的__________(填某一部件的名称)．通电后线圈能转动，如要加快转动速度，可采取的做法是：______________________________________（写出一种即可）．（3）将图甲的装置改装成图丙所示的发电机，在风车持续转动时线圈中产生的是_________________(填“直流”或“交流”)电．答案与解析一、选择题1. 如图所示，下列用电器正常工作时功率约为800W的是A. 节能灯B. 电视机C. 电饭锅D. 电热水器【答案】C【解析】A. 节能灯功率为几瓦到几十瓦，A不符合题意；B. 电视机的功率几十瓦到一百多瓦，B不符合题意；C. 电饭锅的功率800W左右，C符合题意；D. 电热水器的功率在一千瓦到几千瓦之间，不符合题意；选C．点睛：常见用电器的电功率，作为常识，应该有所了解，平时多注意观察用电器的铭牌，注意积累常见用电器的功率，考试中还是比较常见的题目类型．2. 有下列物体：①食用油、②酱油、③醋、④空气、⑤人体、⑥食盐水、⑦塑料尺、⑧橡皮、⑨干毛巾.其中通常情况下属于导体的有A. 2个B. 3个C. 4个D. 5个【答案】C【解析】常见了导体有金属、人体、大地、酸、碱、盐溶液．所以题目中酱油、醋、人体、食盐水为导体，共4个．选C．3. “天宫二号”空间实验室接收地面指挥中心的运行指令进行变轨而奔向月球是通过一种波来实现的，这种波是A. 微波B. 可见光C. 超声波D. 次声波【答案】A【解析】空间实验室接收地面指挥中心的运行指令要穿过茫茫太空，是通过电磁波传送的信息．CD选项为声音，不能在真空传播，B可见光，容易受到云雾的遮挡也不能用于此类信息的传递．A符合题意．选A．4. 如图所示的几种器件，工作时一定应用了电流的磁效应的是A. 风力发电机B. 电风扇C. 电铃D. 门吸【答案】B【解析】A. 风力发电机，利用电磁感应现象，不符合题意；B. 电风扇中的电机利用了磁场对电流的作用力，符合题意；C. 电铃中的电磁铁，利用电流的磁效应，不符合题意；D. 门吸，利用了磁体可以吸引铁质物体的性质，即磁性，不符合题意．选B．5. 如果电视机、电烙铁、电风扇的额定功率和额定电压均相同，它们在额定电压下工作相同时间，三个用电器产生的热量A. 电视机最多B. 电烙铁最多C. 电风扇最多D. 一样多【答案】B【解析】电视机消耗电能主要转化为光能和声音，电风扇消耗电能主要转化为机械能．电烙铁是电热类电器，利用电流的热效应工作，电流做功全部转化为热量，所以最多．选B．点睛：考查用电器的电能转化情况，要重点掌握的是电热类的用电器，即工作部分为电阻，这类用电器利用电流的热效应工作，电能全部转化为内能．6. 在“比较两个灯泡的亮暗”活动中，同学们设计了如图所示的电路．现在利用此电路探究电流做功与哪些因素有关．下列有关说法中正确的是A. 两个灯泡的电阻必须相等B. 将两个灯泡串联只是控制了电流相等C. 此电路可以研究电功与电压的关系D. 滑动变阻器只起到保护电路的作用【答案】C【解析】根据电路串联可知，串联时，电流相等，通电进行相等，电路研究电流做功与电压的关系，实验时应选择阻值不同的两个灯泡．滑动变阻器在电路起到保护电路和调节电路中电流的作用．所以ABD 错误，C 正确．选C ．7. 下列过程中，通过热传递增加物体内能的是A. 神舟飞船返回进入大气层时表面温度升高B. 电炉丝通电发热C. 放在热水中的温度计温度升高D. 反复弯曲铁丝，铁丝会发热【答案】C【解析】A. 神舟飞船返回进入大气层时表面温度升高，是摩擦做功机械能转化为内能，不符合题意；B. 电炉丝通电发热是电流的热效应，不符合题意；C. 放在热水中的温度计温度升高，是内能由热水转移到温度计的过程，即热传递的过程，符合题意；D. 反复弯曲铁丝，铁丝会发热，是做功的过程，机械能转化为内能，不符合题意； 选C ． 8. 电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为 A. 导线的电阻远小于电阻丝的电阻，导线上产生的热量很少 B. 导线的绝缘皮隔热C. 通过导线的电流小于通过电阻丝的电流D. 导线散热比电阻丝快 【答案】A【解析】根据电路的连接可知，电阻丝与导线为串联关系，电流相等，根据焦耳定律2Q I Rt ，在电流和通电时间相等的情况下，电阻越大，产生的热量越多，所以导线不怎么热是因为电阻远小于电阻丝的电阻．A符合题意．选A．9. 下列操作中，符合用电规范的是A. 手握测电笔的笔尖金属体判断插座中是否有电B. 多个大功率用电器同时使用一个插座C. 直接用湿手去拔插头D. 有人触电无法切断电源时，用干木棍挑开电线【答案】D【解析】A. 手握测电笔的笔尖金属体时，则人体直接接触了电线，有触电的危险，是错误的；B. 多个大功率用电器同时使用一个插座时，功率大，则电流大，所以插座有发热烧毁，甚至引起火灾的可能，是错误的；C. 直接用湿手去拔插头时，潮湿的物体更容易导电，所以湿手不能摸电器，说法错误；D. 有人触电无法切断电源时，用干木棍挑开电线，因为干木棍是绝缘体，所以符合安全用电的原则．选D．10. 如图所示的装置中，当闭合开关、直导线中有电流通过时，直导线就会运动起来．关于这一现象的说法，正确的是A. 此现象说明磁可以生电B. 当只改变导线中电流方向时直导线的运动方向也改变C. 发电机是利用这一现象来工作的D. 在该现象中，机械能转化为电能【答案】B【解析】此实验研究的是磁场对通电导体的作用力，直导线中有电流通过时，直导线就会运动起来．研究表明，磁场对电流的作用力与电流方向有关，与磁场方向有关，电动机是利用此原理工作的，工作时电能转化为机械能．故B正确，ACD错误．选B．点睛：此实验容易和研究电磁感应的实验装置混淆，因为两者看起来十分相似，其实技巧很简单，就是看有外力使导体运动的是研究电磁感应的，否则是研究磁场对电流作用力的．11. 如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A. 灯泡断路B. 灯泡短路C. 滑动变阻器断路D. 滑动变阻器短路【答案】B【解析】当滑动变阻器断路时，电路没有电流；当滑动变阻器短路时，灯泡应该会发光．电流表有示数说明电路是通路，否则电流表不会有示数，而灯泡不亮，电压表无示数，只能是灯泡短路；选B．12. 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6WC. 电阻的阻值为0.05ΩD. 电阻的电功率为1.8W【答案】BD【解析】【详解】A ．小灯泡的电阻丝是金属，金属的电阻随着温度的增大而增大，故A 选项错误；B ．由图可知，灯泡与R 串联，电流相等，根据图甲，串联电压之和为8V ，电流相等，可知当I =0.3A 时，灯泡的电压为2V ，电阻R 的电压为6V ，故灯泡的实际功率为=2V 0.3A=0.6W P UI =⨯故B 选项正确；C ．当R 的电压为6V ，通过的电流为0.3A ，则电阻为 6V ==20Ω0.3AU R I =故C 选项错误；D ．电阻的电功率 =6V 0.3A=1.8W P UI =⨯故D 选项正确.故选择BD .二、填空题13. 在水平地面上铺上一张纸，将皮球表面涂黑，使其分别从不同高度处自由落下，在纸面上留下黑色圆斑A 、B ，如图所示.球从较高处下落形成的圆斑是图中的____（“A ”或“B”）.判断的过程如下：球原来的高度越高，重力势能越大，下落过程中转化为____能，接触地面后进而转化获得的弹性势能也就越大，从而皮球的弹性形变也就越_____.【答案】 (1). B (2). 动 (3). 大【解析】将皮球表面涂黑，使其分别从不同高度处自由落下，地面会留下黑色圆斑，当球的位置越高时，重力热能越大，下落时转化为动能越大，接触地面再转化为弹性势能也越大，则皮球的形变越大，所以在地面留下的圆斑就越大．答案：(1). B (2). 动(3). 大14. 如图所示，发动机采用循环流动的水来进行冷却，主要是利用水的______性质，发动机工作时，利用燃气的内能获得_____能，这一转换是在_______冲程中实现的.【答案】(1). 比热容大(2). 机械(3). 做功【解析】热机利用水来散热，是因为水的比热容大，升高相同的温度，吸收的热量最多；四冲程内燃机的做功冲程，燃料燃烧释放的内能转化为对人们有用的机械能．答案：(1). 比热容大(2). 机械(3). 做功15. 如图所示的电路处于_____（通路/断路/短路）状态，会造成_____（电源/灯泡）损坏，要使其成为正确的电路，只需要拆掉图中标注的_______号导线.【答案】(1). 短路(2). 电源(3). ②【解析】如图可知，通过②和④导线及开关，电源被短路，电流非常大，所以容易烧毁电源，撤掉导线②，则电路恢复为正常的电路．答案：(1). 短路(2). 电源(3). ②16. 如图所示实验是模拟________实验的一个场景, 小磁针的作用是_____，实验现象说明了_______，将电池正负极对调后，重新闭合开关，小磁针偏转方向________.【答案】(1). 奥斯特(2). 显示通电导线周围的磁场(3). 通电导线周围的磁场(4). 改变【解析】如图导线平行放置于小磁针的上方，所以为奥斯特实验，小磁针的作用是当导线通过电流时，小磁针会发生偏转，即显示了导线的磁场，此实验表明了电流周围存在磁场，即电流的磁效应，并且磁场方向与电流方向有关，揭示了电与磁是有联系的，具有重要的科学意义，答案：(1). 奥斯特(2). 显示通电导线周围的磁场(3).通电导体周围存在磁场(4). 改变17. 如图所示，将手机放在真空罩中，并用抽气机将其中的气体不断的向外抽.打电话呼叫罩中的手机，这时手机________（填“能”或“不能”）收到呼叫信号，由此实验现象可以得出的结论是_________.【答案】(1). 能(2). 电磁波能在真空中传播【解析】实验会发现，用抽气机向外抽出空气，即便抽成真空，手机也可以接收到呼叫的信号，而手机的信号的传递依靠电磁波，所以说明电磁小可以在真空中传播．答案：(1). 能(2). 电磁波能真空中传播18. 小明进行了如下两图所示的实验，根据甲实验现象_________(能/不能)判断甲图中的钢棒一定具有磁性.乙实验中若钢棒是一根条形磁棒，则将弹簧测力计从左端向右端移动的过程中，弹簧测力计的示数变化情况为________，做出此判断的道理是___________.【答案】(1). 不能(2). 先变小后变大(3). 磁体两端磁性最强，中间最弱【解析】【详解】因为小磁针是有磁性的，所以即使铜棒没有磁性，小磁针也会因为吸引铜棒而转动，因此根据甲实验现象不能判断铜棒一定有磁性；图乙中，因为磁体的两端磁性最强，所以在左端时，铁块受吸引的力大，则测力计示数大，向右移动到中间时，磁性最小，吸引力最小，则示数最小，过中间后，磁性又会增强，测力计示数再变大．19. 电工用如图方法检查家庭电路某支路是否有短路情况.先断开所有用电器的开关，再在进户线的干路上串联一个普通的白炽灯L 1，闭合所要检查的支路开关，若发现L 1________（选填“不发光”、“发光较暗”“正常发光”），说明该支路存在短路故障，若发现L 1 ______________（选填“不发光”、“发光较暗”“正常发光”），说明该支路正常.【答案】 (1). 正常发光 (2).发光较暗【解析】 如图所示的检查电路的方法，如果之后的某处存在短路的话，即火线与零线直接导通，所以此时灯L1两端会有220V 的电压，那么L1就会正常发光；如果支路正常的话由图可以算出两灯是串联关系，所以两灯的实际电压都会低于额定电压，所以L1应该发光较暗．答案：(1). 正常发光 (2). 发光较暗20. LED 灯具有节能、环保等优点.一只额定电压为220V 、额定功率为11W 的LED 灯正常工作时的电流为__A ，这只LED 灯与功率为100W 的普通白炽灯亮度相当，则这个LED 灯可以节约_ _%的电能.【答案】0.05 @ 89【解析】额定功率为11W 的LED 灯正常工作时的电流为：110.05220P W I A U V === 根据W Pt =得，可以节约电能：()1001189%100w w t w t-=⨯ 答案：0.05 8921. 在综合实践活动“对家庭用电的调查研究”中，小明在星期六和星期天的上午8点整观察家里电能表并用手机拍下两张照片如图所示，则这段时间内他家消耗了_____ kW·h 的电能．小明利用电能表测某家用电器的电功率，测量前，他应该______________________，直至电能表指示灯停止闪烁再进行测量．若按正确方法测量，从指示灯第1次闪烁开始计时到第9次闪烁停止计时所用时间为1 min ，这个用电器的功率是______W ．细心的小明发现当家里工作的用电器总功率越小时，电能表的指示灯闪烁的越_______（填“快”或“慢”）．。

期末测试一、选择题（本题共12小题，每小题2分，共24分.每小题给出的四个选项中只有一个选项正确）1.下列用电器中，利用电流的热效应工作的是（）A.电视机B.电水壶C.电风扇D.电动机2.下列实例中，有力对物体做功的是（）A.跳水运动员从跳台跳下B.小球在光滑水平面上滚动C.背着书包在水平路面上前进D.举重运动员举起杠铃停在空中3.在生产和生活中经常使用各种机械，使用机械时（）A.功率越大，做功越快B.做功越多，机械效率越高C.做功越快，机械效率越高D.可以省力、省距离，也可以省功4.72kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态。

估测球的质量约（）A.10kgB.30kgC.72kgD.120kg5.将一瓶酒精用去三分之一，剩余酒精的（）A.热值、密度和比热容都不变B.热值、密度、比热容都变为原来的三分之二C.热值变为原来的三分之二，密度、比热容不变D.热值不变，密度、比热容变为原来的三分之二6.温度表示物体的冷热程度，内能是物体内分子动能和势能的总和，下列说法正确的是（）A.0摄氏度的物体的内能为零B.温度高的物体内能一定大C.对物体做功时内能可能增加D.物体内能增加时温度一定升高7.将导体AB、灵敏电流表和开关构成回路，将导体AB悬挂在蹄形磁铁之间，闭合开关后（）A.电流表会发生偏转B.AB向右运动时电流表指针偏转C.AB向上运动时电流表指针偏转D.蹄形磁铁向下运动时电流表指针偏转8.导体对电流有阻碍作用、电阻越大阻碍作用越大，当在导体两端加上一定电压时，就会有电流流过导体（）A.通过导体的电流越大，导体电阻越小B.通过导体的电流为零，导体的电阻也为零C .加在导体两端的电压越大，导体的电阻越大D .电阻是导体本身的性质，与电流、电压无关9.如图所示，根据可测量的数据，不能测量电阻R 的（ ）A .阻值B .电流C .电功率D .电功10.如图所示，电路中电源电压不变，闭合开关S 后，电路正常工作。

苏科版九年级物理上册期末试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题（题型注释）置。

闭合开关S后，下列现象中会发生的是A.电压表被烧坏B.小灯泡不亮C.小灯泡被烧坏D.电流表被烧坏2.如图所示，电源电压不变，当S闭合，滑动变阻器的滑片P向右移动过程中，下列说法正确的是（）A．电流表示数变小，电压表示数变小，小灯泡变暗B．电流表示数变大，电压表示数变小，小灯泡变亮C．电流表示数变小，电压表示数变大，小灯泡变暗D．电流表示数变大，电压表示数变大，小灯泡变亮3.从欧姆定律可导出R=，下列说法正确的是（）A．当电压为0时，电阻为0 B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍 D．不管电压或电流如何变化，电阻不变4.下列关于内能的说法正确的是（）A．具有机械能的物体不一定具有内能 B．物体温度不高，内能一定不变C．物体没有吸热，内能一定不变D．在温度、状态和物质种类均相同的情况下，物体的质量越大，内能越大5.水是人类生存不可缺少的物质，如图中能正确描述水的各物理量之间关系的图象是（）A. 水的重力与质量的关系 B．水的密度与体积的关系C．水的比热容与温度的关系 D．水产生的压强与深度的关系6.我国照明电（家庭用电）电压是A、1．5VB、2VC、不高于36VD、220V7.用如图甲所示的装置来探究滑轮组的机械效率η与物重G物的关系，改变G物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G物关系如图乙所示，若不计绳重和摩擦，则下列说法正确的是（）A．同一滑轮组机械效率η随G物的增大而增大，最终将超过100%B．G物不变，改变图甲中的绕绳方式，滑轮组机械效率将改变C．此滑轮组动滑轮的重力为2ND．当G物=6N时，机械效率η=66．7%8.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A．U1=U2=U3 B．I1=I2+I3 C．U1+U2=U3 D．以上都不正确9.关于温度、内能和热量，下列说法正确的是（）A．物体的温度越高，它含有的热量越多B．物体的内能增加，一定要吸收热量C．物体的内能越多，放热一定越多D．物体的温度升高，它的内能一定增加10.光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，A、B间电压升高C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压11.如下图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间．则定值电阻R的阻值及电源电压分别为A．3Ω，15VB．3Ω，12VC．6Ω，15V二、实验题（题型注释）（1）闭合开关S后，发现灯L1发光，L2不发光。
