地下室主体结构实体检测方案

目录目录 01、工程概况 (1)1.1各部位混凝土设计标号 (1)1.2楼板设计厚度 (2)1.3钢筋保护层厚度 (2)2、编制说明及依据 (2)2.1编制说明 (2)2.2编制依据 (2)3、结构实体检测 (3)3.1检验范围及内容 (3)3.2混凝土抗压强度回弹检测 (3)3.3结构实体钢筋保护层厚度检测 (6)3.4现浇楼板厚度 (11)1、工程概况工程名称：海南医学院公寓综合楼建设单位：海南大韵和房地产开发有限公司设计单位：海南华磊建筑设计咨询公司施工单位：海南省第五建筑工程公司监理单位：海南航达工程建设监理有限公司海南医学院公寓综合楼位于海口市城西学院路，地下室一层，地上A、B栋各27层。

地下室层高3.9m，一层层高4.2m，二层层高3.8m，以上标准层均为3m，建筑总高度94.6m。

本工程总建筑面积：39972m2（其中：地上36430m2,地下3542m2）。

本工程采用桩筏基础，上部结构采用钢筋混凝土框架-剪力墙结构。

1.1各部位混凝土设计标号1.2楼板设计厚度1.3钢筋保护层厚度2、编制说明及依据2.1编制说明根据海口市建设工程质量安全监督站海建质监总工字【2011】34号文件规定，结合本工程项目结构的特点和构件的重要性，特制定本检验专项方案。

2.2编制依据①本工程的施工图纸②本工程的施工组织设计③《混凝土结构工程施工质量验收规范》（CB50204-2002）④《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）等技术标准⑤《建筑工程施工质量验收统一标准》（GB5020300-2001）3、结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

结构实体检测由总监理工程师（建设单位项目专业负责人）组织施工项目部、项目监理相关人员见证下，由建设单位委托的有资质检测机构按结构实体检验方案进行见证检测，且实施过程由该项目的监理人员进行监督抽查。

3.1检验范围及内容本工程实体检验的范围及内容，范围包括：A、B栋地下室至地上二十七层混凝土结构。

四堡七堡单元JG1402-59地块安置房项目实体检测施工方案杭州通达集团有限公司2018年6月10日目录第一章编制依据-.3-第二章工程概况-.3-二、设计要求-6-第三章施工试验管理组织与管理-.7-一、施工试验管理体系-7-二、试验质量保证措施-8-第四章预控计划-.8-一、见证试验计划-8-二、混凝土试验计划-9-三、砂浆试验计划-10-四、钢筋试验计划-11-五、砌体试验计划-12-六、回填土试验计划-12-七、砂、水泥、粗细骨料试验计划-12-八、其他材料试验计划-13-第五章实体检验计划-.13-一、钢筋保护层实施检验计划-13-二、混凝土实体强度检验计划-14-三、层高控制实体检验计划-14-四、计划实体检验部位-14-第六章试件留置明细表-.13-一、原材料送检一览表-15-二、钢筋连接送检一览表-15-三、地下室试块留置、送检计划-15-四、砂浆试块留置、送检计划-15-五、节能保温工程质量控制及送检-15-六、其它-15-第一章编制依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑地基基础工程施工质量验收规范》GB50202-20023、《砌体结构工程施工质量验收规范》GB50203-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土强度检验评定标准》GB/T50107-201 06、《钢筋机械连接技术规程》JGJ107-20167、《冷轧带肋钢筋混凝土结构技术规程》JGJ95-20118、《钢筋焊接及验收规程》JGJ18-20129、《钢筋焊接接头试验方法标准》JGJ/T27-201410、《地下室防水工程质量验收规范》GB50208-201111、《屋面工程质量验收规范》GB50207-2012第二章工程概况工程名称：杭州四堡七堡单元JG1402-59地块安置房项目建设单位：杭州市城东新城建设投资有限公司施工单位：杭州通达集团有限公司设计单位：中国电建华东勘测设计研究院有限公司勘察单位：浙江省地矿勘察院监理单位：浙江广利工程咨询有限公司质量目标：合格标准安全目标：杜绝死亡，消灭重伤，轻伤月平均负伤频率低于1%。

XX花园工程地下室构造实体检测方案编制：审核：审批：XX建筑工程集团总公司年月目录1、方案编制根据.................................................................................................................... 错误!未定义书签。

2、检测项目及检测办法原则................................................................................................ 错误!未定义书签。

3、工程概况............................................................................................................................ 错误!未定义书签。

3.1工程概述 ...................................................................................................................... 错误!未定义书签。

3.2钢筋材料技术指标....................................................................................................... 错误!未定义书签。

4、现场检测............................................................................................................................ 错误!未定义书签。

1.主体结构实体检测方案1.1钢筋原材料检查产品合格证、出厂检验报告和进场复验报告。

1.2钢筋电弧焊接头以300件同类型接头作为一批，在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。

不足一批时按一批计算。

从每批接头中随机切取3个接头做拉伸试验。

1.3水泥水泥进场时对其品种、级别、包装出厂日期进行检查，对其强度、安定性及其他必要的性能指标进行复验。

按同一生产厂家、同一级别、同一品种、同一批号且连续进场的水泥，袋装200t为一批，每批抽样一次。

检查产品合格证、出厂检验报告和进场复验报告。

1.4混凝土1.4.1取样1 用于检查结构构件混凝土强度的试件，在混凝土浇筑地点随机抽取。

2 一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样一次。

3 同一楼层，同一配合比的混凝土，取样一次。

4 每次取样至少留置一组标准养护试件。

5 结构实体检验用同条件养护试件留置方式和取样数量：5.1. 同条件养护试件所对应的结构构件或结构部位，由监理（建设）、现场项目部等各方共同选定。

5.2. 对混凝土结构工程中的各混凝土强度等级，均留置同条件养护试件。

5.3. 同一强度等级的同条件养护试件，其留置的数量根据混凝土工程量和重要性确定，不少于10组。

5.4. 同条件养护试件拆模后，放置在靠近相应结构构件或结构部位的适当位置，并采取相同的养护方法。

6 同条件自然养护试件的等效养护龄期及相应的试件强度代表值，根据当地的气温和养护条件，按下列规定确定：6.1. 同条件养护试件达到等效养护龄期时进行强度试验。

等效养护龄期根据同条件养护试件强度与标准养护条件下28d龄期试件强度相等的原则确定。

6.2. 等效养护龄期可取按日平均温度逐日累计达到600℃•d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不小于14d，不大于60d。

6.3. 同条件养护试件的强度代表值根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107的规定确定后，乘折算系数取用；折算系数取为1.10，根据当地试验统计结果作适当调整。

结构实体检验方案编制单位：云南安厦建筑工程有限公司编制：审核：批准：编制日期：2017年9月12日一、工程概况1、工程简介工程名称：湖光名庭1#～43#、45#～48#、55#及地下室；建设地点：曲靖开发区长征路东侧、朝阳路北侧；建设单位：曲靖市凯德房地产开发有限公司；勘察单位：云南岩土工程勘察设计研究院；设计单位：深圳华森建筑与工程设计顾问有限公司；监理单位：云南青山建设监理咨询有限责任公司曲靖分公司；施工单位：云南安厦建筑工程有限公司。

2、建筑设计简介本工程为新建，结构类型为框架结构，基础为桩基础和独立基础；抗震按七度三级设防；包括三层别墅及6+1层单元房建设工程，总建筑面积50048.45Ｍ2（其中：地上部分43488.62Ｍ2 ，地下部分6559.83 Ｍ2 ）。

结构现浇板厚为100mm 、120mm、140mm，梁、柱钢筋保护层厚度为20mm，板钢筋保护层厚度为15mm。

1）三层别墅住宅：混凝土强度等级：基础地梁C30，-1层、1层、2层柱C35，3层柱C30，1层、2层梁板C30，3层、屋面梁板C25。

钢筋保护层厚度：基础为40mm，梁、柱为20mm，板为15mm。

现浇楼板厚度：100mm 、120mm、140mm。

2）单元房住宅：混凝土强度等级：基础地梁C30，-3层、-2层、-1层、1层、2层、3层柱C40，4层、5层柱C35，6层柱C30 ，-2层、-1层、1层～5层梁板C30，6层、屋面梁板C25。

钢筋保护层厚度：基础为40mm，梁、柱为20mm，板为15mm。

现浇楼板厚度：100mm 、120mm。

二、编制依据本方案根据《混凝土结构工程施工质量验收规范》（GB50204-2015），结合本工程实际要求制定本方案。

三、检测内容及合格标准1、对涉及及混凝土结果安全的重要部位应进行结构实体检验。

结构实体检验应在监理工程师（建设单位项目负责人）见证下，由施工单位项目技术负责人组织实施。

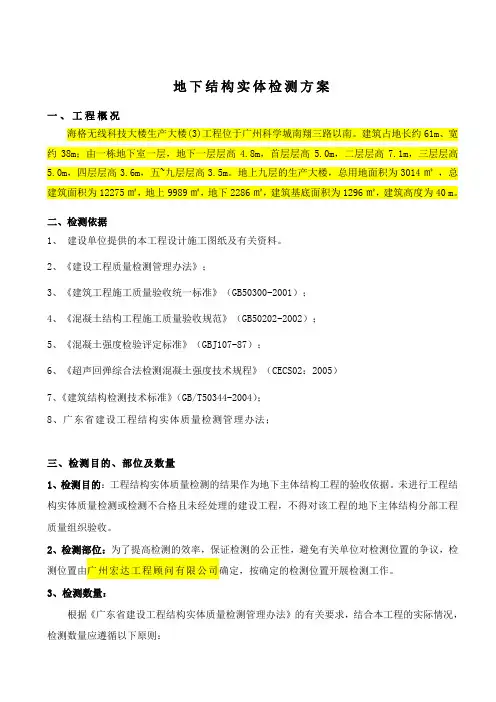

地下结构实体检测方案一、工程概况海格无线科技大楼生产大楼(3)工程位于广州科学城南翔三路以南。

建筑占地长约61m、宽约38m；由一栋地下室一层，地下一层层高4.8m，首层层高5.0m，二层层高7.1m，三层层高5.0m，四层层高3.6m，五~九层层高3.5m。

地上九层的生产大楼，总用地面积为3014㎡，总建筑面积为12275㎡，地上9989㎡，地下2286㎡，建筑基底面积为1296㎡，建筑高度为40 m。

二、检测依据1、建设单位提供的本工程设计施工图纸及有关资料。

2、《建设工程质量检测管理办法》；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《混凝土结构工程施工质量验收规范》（GB50202-2002）；5、《混凝土强度检验评定标准》（GBJ107-87）；6、《超声回弹综合法检测混凝土强度技术规程》（CECS02：2005）7、《建筑结构检测技术标准》（GB/T50344-2004）；8、广东省建设工程结构实体质量检测管理办法；三、检测目的、部位及数量1、检测目的：工程结构实体质量检测的结果作为地下主体结构工程的验收依据。

未进行工程结构实体质量检测或检测不合格且未经处理的建设工程，不得对该工程的地下主体结构分部工程质量组织验收。

2、检测部位：为了提高检测的效率，保证检测的公正性，避免有关单位对检测位置的争议，检测位置由广州宏达工程顾问有限公司确定，按确定的检测位置开展检测工作。

3、检测数量：根据《广东省建设工程结构实体质量检测管理办法》的有关要求，结合本工程的实际情况，检测数量应遵循以下原则：（1）现浇混凝土构件强度检测的抽样数量：重点对剪力墙、柱等构件进行检测，地下结构的板采用回弹法检测，地下结构的柱采用钻芯法检测。

（规范要求：每个单位工程不同强度等级的混凝土，抽检数量不应少于一组）各区抽样数量见下表：现浇混凝土构件实体强度检测表检测部位混凝土强度检测数量检验批及（位置）柱/剪力墙地下结构板（2）钢筋保护层厚度和钢筋位置的检测针对构件中的主要受力钢筋，重点对现浇混凝土悬挑构件，重要的框架、板、剪力墙、框架柱等构件进行检测。

黄埔区重点项目拆迁安置新社区（新溪地块二期）工程地下室结构实体质量检测方案编制单位：广东省建东工程监理有限公司日期：2012-2黄埔区重点项目拆迁安置新社区（新溪地块二期）工程地下室结构实体质量检测方案一、工程概况本工程场地位于广州市黄埔区大沙东，黄埔区体育馆南侧，交通较为便利，场地为空置地，地面经人工修整，地面较为平坦；该工程结构类型为剪力墙结构，地上部分30层，地下2层，建筑面积37295.3㎡。

建设单位为广州市黄埔区代建项目管理中心，设计单位为广东省建工设计院，监理单位为广东省建东工程监理有限公司，施工单位为广州机施建设集团有限公司。

混凝土强度等级见表1。

混凝土强度等级表1二、检测目的通过对工程结构现场检测，提供相应项目的检测报告，为工程验收提供依据。

三、检测的方法与内容1、钻芯法检测构件混凝土强度；不能钻芯的部分用回弹法检测。

2、采用楼板测厚仪、钢卷尺检测楼板及梯板厚度；3、采用钢筋探测仪检测构件的配置情况及保护层厚度；4、在现场检测的基础上提出相应的检测报告；四、检测的主要依据1、中国工程建设标准化协会标准《钻芯法检测混凝土强度技术规程》（CECS03:2007）；2、中华人民共和国国家标准《建筑结构检测技术标准》（GB/T 50344-2004；3、中华人民共和国国家标准《混凝土结构工程施工质量验收规范》（GB 50204-2002）；4、《广州市建筑工程结构实体质量监督抽检暂行办法》；《广州市建筑结构实体质量监督抽测办法》穗建质2010（303）号文；五、检测项目及数量根据工程的实际情况，主要检测的内容与数量详见下表，具体检测数量由建设、设计、施工和监理单位共同确定。

回弹法检测混凝土强度表二楼板（梯板）厚度检测数量 表五六、现场配合事项1、提供检测工程相关的图纸和施工资料；2、提供现场检测所需的水电，提供检测现场所需的脚手架或人字梯； 3、现场检测时，配备2～3人辅助人员协助检测方进行现场检测工作； 4、按检测方案要求剔除抹灰和装饰层至混凝土表层以检测构件钢筋配置情况和保护层厚度；七、本方案需报监督站审批后实施。

主体结构、砌体结构检测方案编制人：***审核人：***批准人：***深圳市正非检测科技有限公司2015年2月3日目录一、工程概况 (3)二、编制依据 (3)三、检测方法及设备 (4)1、钢筋保护层厚度检测 (4)2、楼板厚度检测 (4)3、砼强度检测 (4)4、墙体拉结筋承载力检测 (5)四、检测频率及要求： (5)1、钢筋保护层厚度 (5)2、楼板厚度 (6)3、砼强度 (6)4、墙体拉结筋承载力检测 (7)五、检测数量： (7)六、质量保证体系及措施 (9)1、检测工作质量控制流程图 (10)2、现场检测工作程序 (10)七、现场作业安全措施 (11)附表1：结构实体检测人员安排表 (12)一、工程概况：受委托，对该工程的塔楼结构进行钢筋保护层厚度、楼板厚度及砼强度（回弹法）检测。

二、编制依据：本工程检测方案的编制，依据委托方提供的设计图纸及相关规范：1、《混凝土结构工程施工质量验收规范》GB50204－2002(2011年版)2、《建筑结构检测技术标准》GB/T 50344-20043、《混凝土中钢筋检测技术规程》JGJ/T152-20084、《回弹法检测混凝土强度规程》JGJ/T23-20115、《钻芯法检测混凝土强度技术规程》CECS03：20076、《普通混凝土力学性能》GB/T50081-20027、《广东省混凝土结构实体检验技术导则（试行）》8、开发区西区三期房地产项目（2012-02T-0003地块）结施图三、检测方法及设备：1、钢筋保护层厚度检测1.1检测方法：非破损方法（电磁感应法）1.2检测设备：钢筋位置探测仪1.3检测原理：根据电磁场理论，线圈是严格磁偶极子，当信号源供给交变电流时，它向外界辐射出电磁场；钢筋是一个电偶极子，它接收外界电场，从而产生大小沿钢筋分布的感应电流。

钢筋的感应电流重新向外界辐射出电磁场（即二次场），使原激励线圈产生感生电动势，从而使线圈的输出电压产生变化，钢筋位置测定仪正是根据这一变化的来确定钢筋所在的位置及其保护层厚度。

目录1.工程概况 (2)1.1.各部位混凝土设计标号 (2)1.2.楼板设计厚度 (3)1.3.钢筋保护层厚度 (3)2.编制说明及依据 (3)2.1.编制说明 (3)2.2.编制依据 (3)3.结构实体检测 (4)3.1.监理、施工单位对结构实体实测 (4)3.2.楼板厚度 (4)3.3.有资质的检测机构实体抽测 (10)4.其他 (11)5.附表 (11)1.工程概况本工程为连体别墅工程，地下室为整体贯通式地下室，地下一层，地上局部二层。

1.1.各部位混凝土设计标号1.2.楼板设计厚度会所地下二层底板厚720mm，其它地下室底板厚度为300mm和400mm，地下室车库顶板板厚300mm，地下室顶板厚有120mm、130mm、150mm、160mm，一层顶板厚有120mm、130mm、150mm、160mm,顶层120mm、130mm、140mm、150mm。

1.3.钢筋保护层厚度2.编制说明及依据2.1.编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此此方案。

2.2.编制依据编制依据主要：●浙江绿城东方建筑设计研究院提供的施工蓝图；●【建筑工程施工质量验收统一标准】（GB5020300-xxx）●【混凝土结构工程质量验收规范】(GB50204-xxx)●【建设工程质量管理条例】●【江苏省住宅工程质量分户验收规则】●【工程测量规范】（GB50026-xxx）●【混凝土强度检验评分标准】（GBJ107）●【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-xxx)●【混凝土质量控制标准】（GB50164）●【关于进一步加强主体工程、单位工程验收工作的若干规定】●【无锡蠡湖项目2-7地块A标段施工组织设计】；●【建筑施工手册】第四版；●工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

3.结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

金域中央花园一期工程结构实体检验专项方案编制：审核：审批：目录1 编制说明及依据 (1)1.1 编制说明 (1)2 工程概况 (1)2.1 各部位混凝土设计标号 (2)2.2 钢筋保护层厚度 (5)3 施工概况 (2)3.1 地下室流水段划分 (2)3.2 塔楼流水段划分 (3)4. 结构实体检测 (3)4.1 混凝土同条件试块 (4)4.2 结构实体钢筋保护层厚度检验 (5)4.3 楼板厚度 (7)5. 其他 (7)1 编制说明及依据1.1 编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此方案。

1.2 编制依据主要有但不限于以下编制依据：【建筑工程施工质量验收统一标准】（GB5020300-2001）【混凝土结构工程质量验收规范】(GB50204-2002)【工程测量规范】（GB50026-2007）【混凝土强度检验评分标准】（GBJ107）【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)【混凝土质量控制标准】（GB50164）【建筑施工手册】第四版；建设单位提供的2011年9月8日版金域中央花园一期工程建筑、结构施工图纸 万科企业股份有限公司企业相关标准、要求工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

2 工程概况工程名称金域中央花园一期施工总承包工程工程地点深圳市龙岗区布吉镇建设单位深圳市万鸿嘉投资发展有限公司设计单位深圳华森建筑与工程设计顾问有限公司监理单位深圳市邦迪工程顾问有限公司施工单位中建四局第三建筑工程有限公司建筑面积25813.15 m2层数（地上/地下）地上32层/地下2层建筑高度98m结构形式钢筋混凝土框架-剪力墙各层层高地下二层 3.45m 地下一层 5.60m 首层 5.9m 二层 5.0m 三层--三十二层 2.9m 屋顶层 2.9m2.1 各部位混凝土设计标号3施工概况3.1地下室流水段划分3.1.1根据地下室后浇带将地下室划分为三格施工区段，如下图所示。

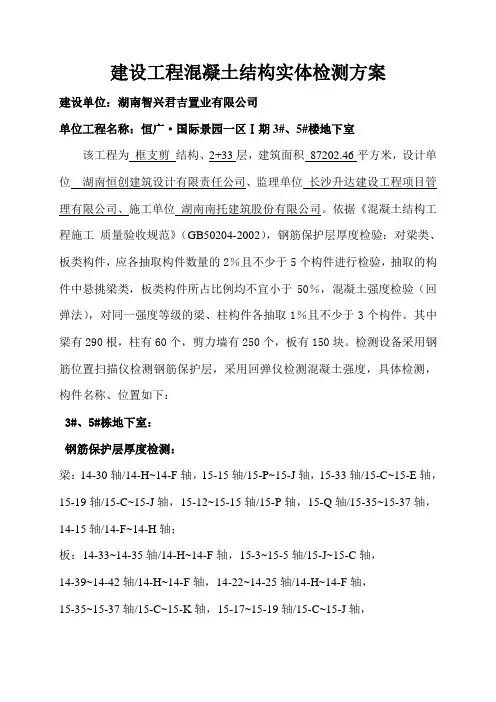

建设工程混凝土结构实体检测方案建设单位：湖南智兴君吉置业有限公司单位工程名称：恒广·国际景园一区Ⅰ期3#、5#楼地下室该工程为框支剪结构、2+33层，建筑面积87202.46平方米，设计单位湖南恒创建筑设计有限责任公司、监理单位长沙升达建设工程项目管理有限公司、施工单位湖南南托建筑股份有限公司。

依据《混凝土结构工程施工质量验收规范》（GB50204-2002），钢筋保护层厚度检验：对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验，抽取的构件中悬挑梁类，板类构件所占比例均不宜小于50％，混凝土强度检验（回弹法），对同一强度等级的梁、柱构件各抽取1％且不少于3个构件。

其中梁有290根，柱有60个，剪力墙有250个，板有150块。

检测设备采用钢筋位置扫描仪检测钢筋保护层，采用回弹仪检测混凝土强度，具体检测，构件名称、位置如下：3#、5#栋地下室：钢筋保护层厚度检测：梁：14-30轴/14-H~14-F轴，15-15轴/15-P~15-J轴，15-33轴/15-C~15-E轴，15-19轴/15-C~15-J轴，15-12~15-15轴/15-P轴，15-Q轴/15-35~15-37轴，14-15轴/14-F~14-H轴；板：14-33~14-35轴/14-H~14-F轴，15-3~15-5轴/15-J~15-C轴，14-39~14-42轴/14-H~14-F轴，14-22~14-25轴/14-H~14-F轴，15-35~15-37轴/15-C~15-K轴，15-17~15-19轴/15-C~15-J轴，S-A~S-B轴/S-11~S-12轴。

混凝土强度检测：梁：15-12轴/15-B~15-F轴，14-28/14-B~14-F轴，15-24轴/15-C~15-E轴，14-42轴/14-F~14-H轴，15-8轴/15-C~15-F轴，14-44轴/14-H~14-F轴，14-38轴/14-F~14-H轴。

主体结构实体检测方案主体结构、砌体结构检测方案编制人：***审核人：***批准人：***XXX2015年2月3日目录第1页共14页一、工程概况本次检测的工程为某高层住宅楼，位于深圳市福田区。

该建筑物为钢筋混凝土框架结构，采用外墙外保温系统，共有30层，建筑面积约为1.5万平方米。

二、编制依据本检测方案的编制依据为《建筑结构检测规范》（GB -2006）以及相关技术标准和要求。

三、检测方法及设备1、钢筋保护层厚度检测本次检测采用无损检测方法，使用电磁感应仪进行测量。

在测量过程中，应注意仪器的校准和使用方法，保证数据准确可靠。

2、楼板厚度检测本次检测采用超声波检测方法，使用超声波厚度计进行测量。

在测量前，应对设备进行校准和检查，确保测量结果准确。

3、砼强度检测本次检测采用取样检测方法，按照《混凝土强度检测标准》（GB/T -2002）进行取样和试验。

在取样和试验过程中，应注意取样位置和数量的合理性，试验时应按照标准要求进行，保证结果准确可靠。

墙体拉结筋承载力检测是建筑工程中非常重要的一项检测工作，它可以确保建筑物的结构安全可靠。

该检测工作主要是对建筑物墙体上的拉结筋进行检测，以确定其承载力是否符合设计要求。

在进行墙体拉结筋承载力检测时，需要注意检测频率及要求。

检测频率应根据建筑物的使用情况和结构特点来确定，并且应在建筑物竣工后及时进行。

同时，检测要求也应符合国家相关标准和规定。

除了墙体拉结筋承载力检测外，还有其他一些重要的检测工作需要进行。

例如，钢筋保护层厚度、楼板厚度和砼强度等方面的检测工作，都对建筑物的结构安全具有重要意义。

在进行检测工作时，需要确定检测数量。

一般来说，检测数量应根据建筑物的规模和结构特点来确定，以确保检测结果的可靠性和准确性。

最后，为了确保建筑物的结构安全可靠，需要建立完善的质量保证体系及措施。

这包括建立合理的施工方案、采用高质量的材料、严格执行施工规范等。

只有这样，才能确保建筑物的结构安全可靠，为人们的生命财产安全提供保障。

地下空间及市政配套设施工程项目结构实体检测方案编制人：审核人：审批人：目录1、工程概况 (1)1.1、1、工程概况 (1)1.2、结构实体概况 (1)1.2.1、结构类型 (1)1.2.2、主要建筑材料 (2)1.3、编制依据 (3)2、工程实体检验项目 (3)2.1、混凝土强度检测 (3)2.2、构件钢筋保护层厚度检测 (3)2.3、构件尺寸、楼板结构厚度、层高、楼层净高检测 (3)3、工程实体检验实施计划 (3)3.1、混凝土回弹测试 (5)3.2、结构实体钢筋保护层厚度检测 (5)3.4.1、钢筋保护层厚度检测的结构部位和构件数量要求 (5)3.4.2、结构实体钢筋保护层厚度验收 (6)3.3、楼板厚度检测及楼层层高净高的检测 (6)4、检测数量及部位 (6)4.1、混凝土强度检测 (6)4.2、结构实体钢筋保护层厚度检测 (13)4.3、楼板厚度检测及楼层层高净高的检测 (18)5、检测出现异常数据处理措施 (19)5.1、回弹、抽芯检测处理措施 (20)5.2、钢筋保护层厚度及钢筋分布检测处理措施 (20)5.3、楼板厚度检测及楼层层高净高的检测 (20)结构实体检测方案一、工程概况1、建筑面积约5.88万平方米，基坑总平面面积1.7万平方米，基坑开挖深度3.78～19.98米，基坑总土方开挖量约24万立方米。

工程范围：基坑工程及主体结构工程（含机电预留预埋、防水工程、风井、防雷接地工程、人防土建工程及人防机电预留预埋、消防土建工程等）；毛坯（结构完成面）；地上房屋建筑物工程（含外立面及天面工程）；场区回填等。

以施工图北侧1E-22～1E-23轴线、南侧2E-17～2F-1轴线之间的变形缝为界线，界线（不含界线）以东范围内的主体和部分基坑工程为第二标段。

地上主要建构筑为: 9#公建（Ds区）、10#公建（Es区）、11#公建（En区）12#公建（Fn区）、13#公建（Fn区）、14#公建（Fs区）。

主体结构实体检测方案批准：审核：校核：编制：xxxx建设集团股份有限公司xxxx项目部年月日目录一、工程概况 (2)1.1 主体结构尺寸 (2)1.2主要工程材料 (2)二、编制说明及依据 (3)2.1 编制说明 (3)2.2 编制依据 (3)三、结构实体检测 (3)3.1 检测范围及内容 (4)3.2 混凝土抗压强度检测 (4)3.2.1 回弹 (5)3.2.2 混凝土抗压强度检测 (6)3.2.3检测报告 (8)3.3 钢筋保护层厚度的检测 (8)3.3.1 检测方法 (8)3.3.2 钢筋保护层厚度检测的要求 (9)3.3.3 评定及检测报告 (10)3.4 钢筋力学性能检测 (11)3.4.1 检测方法 (11)3.4.2 检测内容及规范 (11)3.4.3 检测报告 (12)3.5 混凝土构件缺陷检测 (12)3.5.1 一般规定 (12)3.5.2 外观缺陷检测 (12)3.5.3 内部缺陷检测 (13)3.5.4 检测报告 (13)3.5.5 混凝土缺陷处理 (14)四、检测资源配置 (14)五、结构实体检测保证措施 (15)六、现场安全文明施工 (15)一、工程概况（略）1.1 主体结构尺寸地下室底板板厚350mm，筏板板厚1200mm/1100mm，顶板板厚为180mm，主楼板厚100/120/140mm；地下室剪力墙墙厚300mm。

1.2主要工程材料1、混凝土强度等级（1）顶板、顶梁：C40、P6防水混凝土；（2）底板、底梁：C40、P6防水混凝土；（3）主楼梁板：C35/C30混凝土；（4）主楼墙柱：C40/C35混凝土；（5）后浇带采用比原混凝土强度等级高一级的微膨胀混凝土。

（8）钢筋如采用接驳器时，接驳器必须是经株洲市建委等有关部门批准认可的合格产品，并符合有关技术规程的规定，经现场试验合格后方可使用。

（9）焊条：用电弧焊焊接Q235级钢板和HPB300级钢筋时采用E43型焊条，焊接HRB335E、HRB400E级钢筋时采用E50型焊条。

一、工程概况工程名称建设地点建设单位设计单位监理单位施工单位建筑面积12 万平方米结构形式剪力墙结构子项目1、各部位砼设计标号及构件数量3#楼、5#楼序号位置构件名称砼强度等保护层厚度级1基础独立柱 / 条型基础C3040mm桩、承台、地梁C3040mm 2负2层-2 层墙、柱C4025mm梁、板C3015mm3 3 层-6层墙柱C3525mm梁板C3015mm47 层-20层墙柱C3025mm梁板C3015mm3#、5#楼构件数量3#、5#楼：墙柱 C40共 199 根（抽 26 个）；墙 C35共 228 根（抽 26 个）；墙柱 C30共 798 根，梁 C30共 2900 根（共抽 100 个）；板 C30共1820 块。

二、编制说明及依据1.编制说明对房屋主体结构实体进行抽样检测，是在相应分项工程验收合格，过程控制使质量得到保证的基础上，对工程重要结构项目进行的验证性检查。

2.编制依据1.本工程施工总承包合同；2.建筑施工图、设计说明书、图纸会审记录；3.《建筑工程施工质量验收统一标准》（GB 50300-2013 ）；4.《混凝土结构工程施工质量验收规范》（ GB50204-2011）；5.《混凝土强度检验评定标准》（ GB/T50107-2010 ）；6.《建筑结构检测技术标准》（GB/T50344-2004 ）；7.《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011 ）；根据《混凝土结构工程施工质量验收规范》GB 50204-2011 第10.1.1 条，“对涉及混凝土结构安全的重要部位应进行结构实体检验。

结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。

承担结构实体检验的试验室应具有相应的资质。

三、结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

结构实体检测由总监理工程师（建设单位项目专业负责人）组织施工项目部、项目监理相关人员见证下，由建设单位委托的有资质检测机构按结构实体检验方案进行见证检测，且实施过程由该项目的监理人员进行监督抽查。

武汉统建百步亭联合置业有限公司幸福时代一期地下室工程结构实体检测方案建设单位：武汉统建百步亭联合置业有限公司监理单位：武汉中建工程监理有限公司施工单位：大冶建工集团有限责任公司结构实体检测方案一、工程简介幸福时代一期地下室位于幸福大道与建设渠路交汇处，结构型式为框架剪力墙，建筑面积为20746.61㎡，目前工程形进度为地下室结构完。

本次结构实体检测范围为地下室主体结构。

该工程由武汉统建百步亭联合置业有限公司建设，武汉市建筑设计院设计，武汉中建工程监理有限公司监理，施工。

工程报监号为0316-11-0237 。

二、检测项目、方法及确定原则主体结构实体检测内容主要包括：混凝土强度、钢筋保护层厚度、混凝土楼板厚度、柱的纵筋数量和剪力墙、楼板的钢筋间距等。

（1）混凝土强度检测应涵盖所有设计强度等级，每个强度等级检测数量不少于五个构件。

混凝土设计强度等级C50及以上的构件采用钻芯法检测，混凝土设计强度等级C45及以下的构件采用回弹法检测，地下室、首层和顶层必须检测。

回弹法检测时要求测区表面为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面；（2）钢筋保护层厚度可采用电磁感应法或剔凿法检测，梁类、板类构件应各抽取构件数量的2%且各不少于5个构件进行检验，悬挑构件在所检构件中的比例不宜小于50%；对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应在有代表性的部位测量一点；（3）混凝土楼板厚度可采用电磁感应法或钻芯法检测，检测楼层数量不少于建筑总层数的30%，每楼层检测楼板数量不少于该层楼板构件总数的10%，且不少于三块，每块板检测五个点，在四个角及中部各取一点；（4）钢筋数量及间距检测采用电磁感应法，检测柱纵筋数量、楼板X向、Y向钢筋间距及剪力墙水平分布钢筋和竖向分布钢筋间距。

检测楼层数量不少于建筑总层数的30%，每楼层检测构件数量不少于该层构件总数的10%，且不少于三根；三、检测依据中华人民共和国国家标准《混凝土结构工程施工质量验收规范》（2011年版）(GB 50204-2002) 中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011)《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）中国工程建设标准化协会标准《钻芯法检测混凝土强度技术规程》（CECS 03:2007）武汉市建筑设计院设计图纸国家建筑标准设计图集 11G101-1 03G101-1四．检测数量及部位所有项目均应注明检测总量和具体部位，要求具体到构件。

人防地下室结构实体检测方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】防空地下室结构实体质量监督检测方案编制：（建设单位）编制日期：2014 年月日****项目地下室工程防空地下室结构实体质量监督检测方案1 工程概况增城市文化会议中心和政务服务中心（一期）项目用地选址位于增城市行政中心大院内，总用地规模为30226平方米。

文化会议中心地下建筑面积约24000平方米，地上建筑面积约9800平方米，楼高三层；政务服务中心2区建筑面积约13000平方米，楼高5层。

其中防空地下室设在地下二层，人防建筑面积为8075㎡，分为4个防护单元，防护类别为甲类，平时使用功能为停车库，战时使用功能为核6、常6级二等人员掩蔽所，采用现浇钢筋混凝土楼盖体系，结构形式为框剪结构。

建设单位：****设计单位：***勘察单位：***施工单位：***监理单位：***质量监督单位：***建设工程质量安全监督站监督登记号：***工程编码：***本检测方案的检测范围是地下室人防工程，共有4个防护单元，地下2层。

2 检测依据（1）《防空地下室结构检测指引》（穗民防建 [2013]400号）（2）《广州市建筑结构实体质量监督抽测办法》（穗建质 [2010]303号）；（3）《钻芯法检测混凝土强度技术规程》（CECS03：2007）；（4）《建筑结构检测技术标准》（GB/T50344-2004）；（5）《混凝土结构工程施工质量验收规范》（GB50204-2002）(2011年版)；（6）《混凝土中钢筋检测技术规程》（JGJ/T152-2008）；（7）项目相关的设计图纸及资料文件。

3 检测项目及抽检频率由建设单位组织，汇同设计、监理、施工、检测各方，根据相关标准规范及文件的要求编制了《****项目地下室工程防空地下室结构实体质量监督检测方案》。

混凝土实体抗压强度检测混凝土抗压强度宜优先检测采取钻芯法对柱、顶板、临空墙及防护单元之间的防护密闭隔墙进行检测，每个防护单元抽取不少于3根柱子进行检测，每个防护单元抽取不少于3块顶板进行检测，每块顶板抽取不少于1个点进行检测，每个防护单元抽取2面墙，每面抽取一个区域进行检测。

地下室主体结构实体检测方案(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--闽达•公园壹号四期工程地下室（8#、12#、13#楼）实体检测专项方案审定：审核：编制：湖北痳一建设有限公司闽达•公园壹号四期工程项目部2017年3月20日一、概况闽达•公园壹号四期工程8#、12#、13#地下室顶板已经完成，为了即将进行的结构实体验收工作的顺利进行。

确保工程结构的安全，由湖北痳一建设有限公司委托工程质量检测机构采用随机抽样或有关单位指定部位的方法，对影响建设工程结构安全的地基与基础、主体结构部分中的主要受力构件进行检测。

根据上级有关部门的相关文件精神、现行有关规范和标准，我项目部编制了此方案，经有关单位研究审批后即可实施。

二、检测依据1、湖北痳一建设有限公司有关要求、指示文件2、《建设工程质量检测管理办法》3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《混凝土结构工程施工质量验收规范》（GB50204-2011）5、《混凝土强度检验评定标准》（GBJ107-87）6、《超声回弹综合法检测混凝土强度技术规程》（CECS02：2005）7、《建筑结构检测技术标准》（GB/T50344-2004）三、检测目的、部位各数量1、检测目的：工程结构实体质量检测的结果作为地基与基础和主体结构工程的验收和评优依据。

未进行工程结构实体质量检测或检测不合格且未经处理的建设工程，不得对该工程的地基与基础分部、主体结构分部工程质量组织验收。

2、检测部位：为了提高检测的效率，保证检测的公正性，避免有关单位对检测位置的争议，检测位置由武汉五环项目管理有限公司确定，确定的检测位置开展检测工作。

3、检测数量：根据《云南省建设工程结构实体质量检测管理办法》的有关要求，结合本工程的实际情况，检测数量应遵循以下原则：（1）现浇混凝土构件强度检测的抽样数量为地基与基础分部工程和主体结构分部工程中主要受力构件每一混凝土设计强度等级的构件不少于5根（每一强度等级的抽查数量以3个楼层计，同一强度等级多于3个楼层且不少于6个楼层时，应取10根构件进行强度检测，依次类推）其中竖向构件3根，水平构件2根。

防空地下室结构实体质量监督检测方案编制：（建设单位）编制日期：2014 年月日****项目地下室工程防空地下室结构实体质量监督检测方案1 工程概况增城市文化会议中心和政务服务中心（一期）项目用地选址位于增城市行政中心大院内，总用地规模为30226平方米。

文化会议中心地下建筑面积约24000平方米，地上建筑面积约9800平方米，楼高三层；政务服务中心2区建筑面积约13000平方米，楼高5层。

其中防空地下室设在地下二层，人防建筑面积为8075㎡，分为4个防护单元，防护类别为甲类，平时使用功能为停车库，战时使用功能为核6、常6级二等人员掩蔽所，采用现浇钢筋混凝土楼盖体系，结构形式为框剪结构。

建设单位：****设计单位：***勘察单位：***施工单位：***监理单位：***质量监督单位：***建设工程质量安全监督站监督登记号：***工程编码：***本检测方案的检测范围是地下室人防工程，共有4个防护单元，地下2层。

2 检测依据（1）《防空地下室结构检测指引》（穗民防建[2013]400号）（2）《广州市建筑结构实体质量监督抽测办法》（穗建质[2010]303号）；（3）《钻芯法检测混凝土强度技术规程》（CECS03：2007）；（4）《建筑结构检测技术标准》（GB/T50344-2004）；（5）《混凝土结构工程施工质量验收规范》（GB50204-2002）(2011年版)；（6）《混凝土中钢筋检测技术规程》（JGJ/T152-2008）；（7）项目相关的设计图纸及资料文件。

3 检测项目及抽检频率由建设单位组织，汇同设计、监理、施工、检测各方，根据相关标准规范及文件的要求编制了《****项目地下室工程防空地下室结构实体质量监督检测方案》。

3.1 混凝土实体抗压强度检测混凝土抗压强度宜优先检测采取钻芯法对柱、顶板、临空墙及防护单元之间的防护密闭隔墙进行检测，每个防护单元抽取不少于3根柱子进行检测，每个防护单元抽取不少于3块顶板进行检测，每块顶板抽取不少于1个点进行检测，每个防护单元抽取2面墙，每面抽取一个区域进行检测。
