ZVB网络分析仪的使用操作手册

网络分析仪操作指导规范一、网络分析仪简介1.网络分析：是通过测量网络输入端和输出端对频率扫描和功率扫描测试信号的幅度与相位的影响，来精确表征线性系统特性的一种方法。

2.网络分析仪：网络分析仪能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。

比值测量法可以使我们在进行反射和传输测量时不会受到绝对功率和源功率随频率变化产生的影响。

3.测量需求：•检查复杂RF系统各个组件特性•确保传输信号无失真线性失真：幅度、恒定群延时非线性失真：谐波、互调、压缩•确保良好匹配，功率最大传输•网络分析仪测试应用：无源：双工器、功分器、耦合器、合路器、滤波器、隔离器、环行器、衰减器、天线、适配器、电缆、波导、传输线等有源：放大器、混频器、取样器等4.网络分析仪分类：矢网(V ector network)：能测量和显示电气网络和整体幅度和相位特性。

包括：S参数、幅度和相位、驻波比、插入损耗/增益、群延时、回波损耗、复数阻抗等标网(Scalar network) ：只能测量S参数的幅度部分，测量结果包括：传输损耗/增益、回波损耗和驻波比、反向隔离度等S参数测量5.测试误差分析：测量系统存在误差：•系统误差：是由测试设备和测量装置的不完善所引起•随机误差：以随机方式随时间而变，不可通过校准来消除。

主要影响：噪声、开关重复性、连接重复性。

•漂移误差：频率漂移、温度漂移6.网络分析仪系统误差：系统误差为主要误差，可通过校准消除。

存在6种类型12个误差项：•与信号泄漏有关的方向误差和串扰误差•与反射有关的源失匹配和负载阻抗失配；•由反射和传输跟踪引起的频率响应误差7.误差修正：网络分析仪的测量准确度受外部因素的影响较大。

误差修正是提高测量准确度的过程。

误差修正是对已知校准标准进行测量，将这些测量结果贮存到分析仪的存储器内，利用这些数据来计算误差模型。

然后，利用误差模型从后续测量中去除系统误差的影响。

网络分析仪使用方法一、前期准备1.确定测试目的：网络分析仪可用于多种测试，如网络延迟、带宽利用率、数据包丢失率等。

在开始测试之前，首先需要明确自己的测试目的。

2.准备设备：准备一台性能稳定的计算机，将网络分析仪连接到计算机上，并确保网络分析仪与被分析的网络连接在同一物理网络中。

3.安装软件：网络分析仪通常需要安装软件来进行数据收集、处理和分析。

根据所使用的网络分析仪品牌和型号，选择合适的软件进行安装。

二、进行测试1.收集数据：启动网络分析仪软件，选择开始数据收集，此时网络分析仪将开始捕捉和记录数据包。

在数据收集期间，可以选择记录特定时间段的数据或连续记录。

2.设置过滤器：网络分析仪通常会捕获大量的数据包，因此为了减少数据量、提高效率，可以设置过滤器。

过滤器可以根据源IP地址、目标IP地址、端口号等条件过滤出需要的数据。

3.分析数据包：当数据收集结束后，可以对捕获到的数据包进行分析。

网络分析仪通常提供丰富的分析工具，如实时流量统计、流量图表、广播检测、错误报告等。

通过这些工具，可以深入了解网络性能和问题所在。

4.故障定位与解决：通过分析数据包，可以追踪网络中的故障点，并找到解决方法。

例如，如果发现一些设备发送大量的冗余数据包，可以通过排查该设备的网络设置或固件来解决问题。

5.性能优化：网络分析仪还可以帮助管理员进行网络性能优化。

通过分析数据包，可以了解网络中流量的分布、瓶颈的位置等。

根据这些信息，可以做出调整网络架构、增加带宽、优化路由等的改进策略。

三、报告撰写在测试结束后，可以根据所收集和分析的数据，撰写测试报告。

报告应包括以下内容：1.测试目的和背景：介绍测试的背景和目的。

2.测试环境：描述测试所用的设备和网络环境。

3.测试过程：描述测试的步骤和应用的设置。

4.测试结果：展示数据分析的结果，如带宽利用率、延迟情况、丢包率等指标。

5.故障定位与解决：分析并解决故障点，并描述解决过程。

6.性能优化建议：根据测试结果，提供网络性能优化的建议。

网络分析仪使用教程网络分析仪是一种用于分析网络数据流量和性能的设备。

它能够监测网络中的数据包，并提供关于网络流量、带宽使用情况、网络延迟等参数的详细信息。

网络分析仪的使用可以帮助网络管理员更好地管理和维护网络，以提高网络性能和安全性。

下面将介绍网络分析仪的使用教程。

首先，使用网络分析仪前需要正确连接设备。

一般而言，网络分析仪需要与网络交换机或路由器连接。

确保网络分析仪和网络设备之间的物理连接正确，以便正常传输网络数据包。

接下来，打开网络分析仪的电源，等待其启动。

一般来说，网络分析仪会有一个启动界面，显示设备的基本信息和菜单选项。

根据需要选择相应的菜单选项，以进入不同的功能界面。

在网络分析仪的功能界面中，可以根据需要选择不同的功能来分析网络数据流量和性能。

一般来说，网络分析仪提供诸多功能，如流量监测、流量统计、带宽监控、网络延迟测试等。

根据具体需求选择相应的功能，并按照提示操作。

如果需要监测网络流量，可以选择流量监测功能。

网络分析仪会显示当前网络中的数据包信息，如源IP地址、目的IP地址、数据包大小等。

同时，网络分析仪还能对数据包进行过滤和分类，以便更好地分析和监测网络流量。

如果需要统计网络流量，可以选择流量统计功能。

网络分析仪会根据一定的时间段，统计网络中的数据流量和带宽使用情况。

管理员可以通过统计结果来评估和优化网络资源的分配和使用。

如果需要监控网络带宽，可以选择带宽监控功能。

网络分析仪会实时显示网络中的带宽使用情况，如当前的带宽占用率、最大带宽等。

管理员可以根据带宽监控结果来调整网络带宽的分配和配置，以满足实际需求。

如果需要测试网络延迟，可以选择网络延迟测试功能。

网络分析仪会向目标设备发送数据包，并记录数据包的往返时间。

管理员可以根据延迟测试结果来评估网络的响应速度和稳定性。

最后，在使用网络分析仪后，记得将其关闭，并进行适当的存储和维护。

网络分析仪通常会提供数据的保存和导出功能，可以将分析结果保存到本地或导出为其他格式的文件，方便后续的分析和比较。

文件编号:文件版本: AZVB矢量网络分析仪操作指导书V 1.0拟制 _____________ 日期_______________审核 _____________ 日期_______________会审 _____________ 日期_______________批准 _____________ 日期_________________________________________________________________________________ 更改日期: 2001.5.16生效日期：2006.10操作规范：使用者要爱护仪器，确保文明使用。

1、开机前确保稳压电源及仪器地线的正确连接。

2、使用中要求必须佩戴防静电手镯。

3、使用中不得接触仪器接头内芯（含连接电缆）4、使用时不允许工作台有较大振动。

5、使用中不能随意切断电源，造成不正常关机。

不能频繁开关机。

6、使用射频电缆时不要用力大，确保电缆保持较大的弧度。

用毕电缆接头上加接头盖。

7、旋接接头时，要旋接头的螺套，尽量确保内芯不旋转。

8、尽量协调、少用校准件。

校准件用毕必须加盖放回器件盒。

9、转接件用毕应加盖后放回盒中。

10、停用时必须关机，关闭稳压电源。

方可打扫卫生。

11、无源器件调试必须佩戴干净的手套。

______________________________________________________________________________概述：1、本说明书主要为无源器件调试而做，涵盖了无源器件调试所需的矢量网络分析仪基本能，关于矢量网络分析仪的其它更进一步的使用，请参照仪器所附的使用说明书。

2、本说明书仅以ZVB4矢量网络分析仪为例，对其它型号矢量网络分析仪，操作步骤基本相同，只是按键和菜单稍有差别。

3、仪器使用的一般要求仪器操作使用规范。

4、带方框的键如MEAS键为仪器面板上的按键，方框内带单引号的键为软菜单（soft menu），即屏幕右侧所示菜单所对应的键，如‘dB Mag’。

网络分析仪使用说明书
1. 简介
1.1 功能概述
在这一部分，我们将简要介绍网络分析仪的功能和用途。

1.2 设备外观及组成部件
这里详细描述了设备的外观特征以及各个组成部件的作用。

2. 准备工作
在开始使用网络分析仪之前，需要进行以下准备工作：
2.1 检查设备完整性与安全性能；
描述如何检查设备是否完好，并确保其符合相关安全标准。

2.2 安装所需软件或驱动程序；
提供并指导用户正确地安装所需软件或驱动程序。

3.操作流程
这一章节会按照步骤来讲解如何正确地操作该网络分析仪。

具体包括：
- 步骤A：连接电源和信号线路；
描述如何连接电源以及信号线路，并注意事项。

- 步骤B：打开设备并进行初始化设置；
解释在首次启动时应执行哪些初始化设置步骤。

- 步鐚C: 设置测量参数;
讲解怎样根据实际情况调整相应测量参数.
...
4.常见问题与故障排除
这一章节了用户在使用网络分析仪时可能遇到的常见问题，并提供相应的解决方案。

5.附件
本文档涉及以下附件：
- 附录A：设备规格表；
提供详细的设备技术参数和性能指标。

- 附录B：示例测量数据；
展示实验中获得的典型测量结果，以便读者更好地理解如何正确操作该仪器。

6. 法律名词及注释
- 名词1: 定义1
- 名词2: 定义2
7. 结束语
请注意，在您编写具体内容之前，请根据实际情况对各个章节进行扩展或缩减。

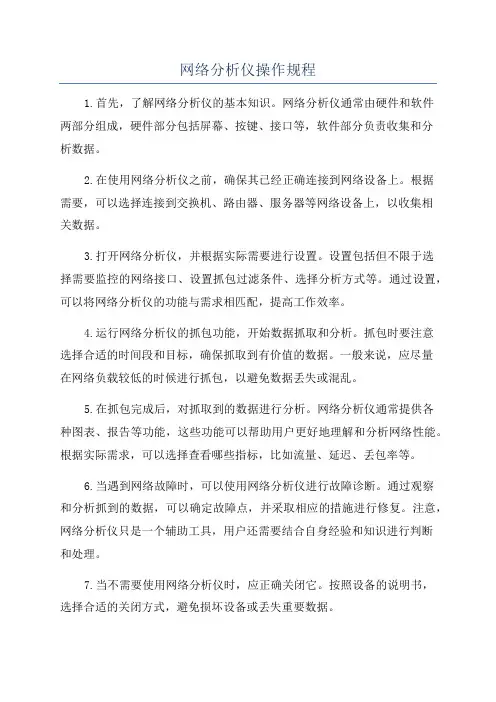

网络分析仪操作规程1.首先，了解网络分析仪的基本知识。

网络分析仪通常由硬件和软件两部分组成，硬件部分包括屏幕、按键、接口等，软件部分负责收集和分析数据。

2.在使用网络分析仪之前，确保其已经正确连接到网络设备上。

根据需要，可以选择连接到交换机、路由器、服务器等网络设备上，以收集相关数据。

3.打开网络分析仪，并根据实际需要进行设置。

设置包括但不限于选择需要监控的网络接口、设置抓包过滤条件、选择分析方式等。

通过设置，可以将网络分析仪的功能与需求相匹配，提高工作效率。

4.运行网络分析仪的抓包功能，开始数据抓取和分析。

抓包时要注意选择合适的时间段和目标，确保抓取到有价值的数据。

一般来说，应尽量在网络负载较低的时候进行抓包，以避免数据丢失或混乱。

5.在抓包完成后，对抓取到的数据进行分析。

网络分析仪通常提供各种图表、报告等功能，这些功能可以帮助用户更好地理解和分析网络性能。

根据实际需求，可以选择查看哪些指标，比如流量、延迟、丢包率等。

6.当遇到网络故障时，可以使用网络分析仪进行故障诊断。

通过观察和分析抓到的数据，可以确定故障点，并采取相应的措施进行修复。

注意，网络分析仪只是一个辅助工具，用户还需要结合自身经验和知识进行判断和处理。

7.当不需要使用网络分析仪时，应正确关闭它。

按照设备的说明书，选择合适的关闭方式，避免损坏设备或丢失重要数据。

8.定期进行软件和硬件的维护。

定期检查网络分析仪的软件和硬件是否正常运行，及时更新软件版本、修复软件漏洞，保证设备的稳定性和安全性。

9.阅读并理解网络分析仪的用户手册和操作指南。

用户手册和操作指南中包含了更详细的操作规程和技巧，可以帮助用户更好地使用网络分析仪，提高工作效率。

总之，网络分析仪是一个重要的网络工具，但要保证正确使用，必须遵守一系列操作规程。

从准备工作到实际操作再到最后的维护，都需要仔细操作，以确保取得准确和可靠的数据，提升网络性能，保证网络安全和稳定运行。

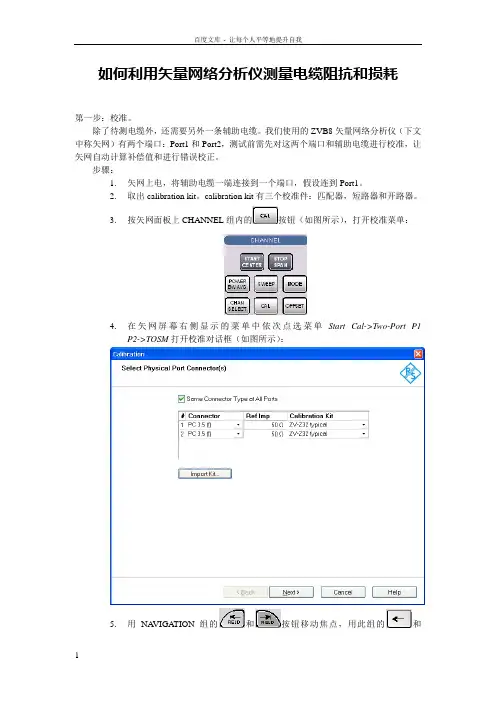

如何利用矢量网络分析仪测量电缆阻抗和损耗第一步：校准。

除了待测电缆外，还需要另外一条辅助电缆。

我们使用的ZVB8矢量网络分析仪（下文中称矢网）有两个端口：Port1和Port2，测试前需先对这两个端口和辅助电缆进行校准，让矢网自动计算补偿值和进行错误校正。

步骤：1.矢网上电，将辅助电缆一端连接到一个端口，假设连到Port1。

2.取出calibration kit。

calibration kit有三个校准件：匹配器，短路器和开路器。

3.按矢网面板上CHANNEL组内的按钮（如图所示），打开校准菜单：4.在矢网屏幕右侧显示的菜单中依次点选菜单Start Cal->Two-Port P1P2->TOSM打开校准对话框（如图所示）：5.用NA VIGA TION组的和按钮移动焦点，用此组的和移动光标。

配合进行确定操作。

6.选择所用的Calibration Kit（我们使用的是“ZV-Z32 typical”）和Connector类型（我们使用“(f)”），然后按。

7.在接下来出现的对话框中（如图所示），将光标移动到某一行上，在辅助电缆的另一端接上相应的校准件，按测量，屏幕右侧会显示扫描出的绿色曲线。

（“Port1”表示在Port1上，即辅助电缆另一端上连接校准件；“Port2”表示在Port2上连接；“Through”表示将辅助电缆的另一端连到Port2上）扫描完成后，矢网会发“吡”的一声提示。

同时选定行左边会被打勾。

8.选定另一行，按同样的方法重复操作，直至所有行都被打上勾。

按。

校准完成。

第二步，测量电缆损耗。

1.将待测电缆连接于辅助电缆与Port2之间，然后按下矢网面板TRACE组内（如图所示）的按钮。

2.从矢网屏幕内右侧的菜单选择“S21”或“S12”，然后按下按钮右边的按钮（如上图图所示），从矢网屏幕内右侧的菜单选择“dB Mag”。

3.此时屏幕内出现曲线即为待测电缆在不同频率下得的衰减曲线。

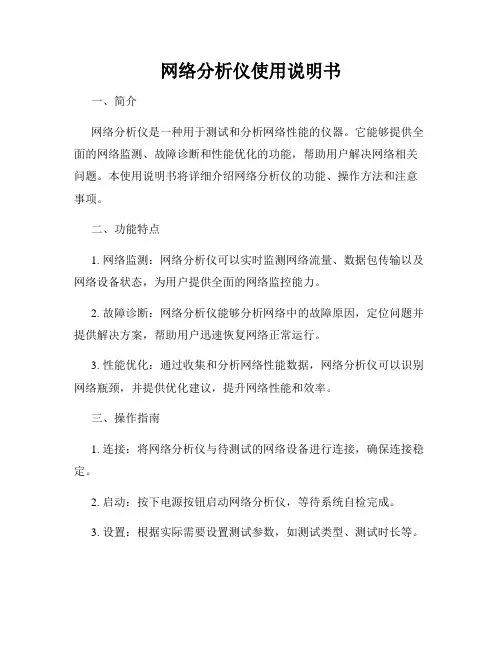

网络分析仪使用说明书一、简介网络分析仪是一种用于测试和分析网络性能的仪器。

它能够提供全面的网络监测、故障诊断和性能优化的功能，帮助用户解决网络相关问题。

本使用说明书将详细介绍网络分析仪的功能、操作方法和注意事项。

二、功能特点1. 网络监测：网络分析仪可以实时监测网络流量、数据包传输以及网络设备状态，为用户提供全面的网络监控能力。

2. 故障诊断：网络分析仪能够分析网络中的故障原因，定位问题并提供解决方案，帮助用户迅速恢复网络正常运行。

3. 性能优化：通过收集和分析网络性能数据，网络分析仪可以识别网络瓶颈，并提供优化建议，提升网络性能和效率。

三、操作指南1. 连接：将网络分析仪与待测试的网络设备进行连接，确保连接稳定。

2. 启动：按下电源按钮启动网络分析仪，等待系统自检完成。

3. 设置：根据实际需要设置测试参数，如测试类型、测试时长等。

4. 开始测试：点击开始测试按钮，网络分析仪将开始对网络进行监测和分析。

5. 结果分析：测试完成后，网络分析仪将生成详细的测试报告，包含网络性能数据、故障诊断结果等。

用户可以根据报告进行问题分析和优化。

6. 导出数据：网络分析仪支持将测试数据导出为文件，以供后续分析和存档。

四、注意事项1. 安全操作：在使用网络分析仪时，请确保按照操作手册中的规定进行操作，避免损坏设备或造成人身伤害。

2. 数据保护：在导出数据时，请注意对敏感信息进行保护，确保数据安全性和隐私保密。

3. 固件更新：定期检查网络分析仪的固件更新情况，升级至最新版本以获得更好的功能和性能。

4. 维护与保养：请定期清洁网络分析仪的外壳，并确保设备存放在干燥、通风良好的环境中，避免灰尘和湿气对设备的影响。

五、故障排除如果在使用网络分析仪时遇到问题，请按照以下步骤进行排除：1. 检查连接：确保网络分析仪与待测试的网络设备通过正确的接口进行连接，且连接牢固。

2. 重新启动：尝试重新启动网络分析仪，有时候问题可以通过简单的重启解决。

网络分析仪的使用方法介绍网络分析仪使用说明书1 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。

2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。

3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。

3.2 各部门安排专人负责实施设备的定期保养管理，监督日常保养工作之实施。

3.3 对新进员工有必要学习此文件时进行培训学习。

4 仪器操作注意事项4.1 测试产品时，不能直接加电测试。

4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。

4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。

4.4 防止过信号的输入。

4.4.1 网络分析仪的最大允许输入信号为20dBm。

4.4.2 输入信号大于10dBm时，应加相应的衰减器。

4.5 仪器使用前确保已接地。

网络分析仪概述网络分析仪是一种功能强大的测试测量的仪器仪表，只要按照流量正确使用和操作，可以达到极高的精度，它通过使用自身的信号源来进行比对和测量其他电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求，能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。

它的应用十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。

本文主要是针对网络分析仪自身的特点，介绍网络分析仪在使用过程中需要注意的使用步骤、使用要求、基本的校准方式以及如何使用它去执行测试任务等。

网络分析仪在正确使用的前提下，是某些最精确的射频仪器，典型的精度为± 0.1 dB和±0.1度。

它可以进行精确，可重复的RF测量，提供的配置和测量能力像他们应用范围一样广泛。

网络分析仪的操作规程一、功分器的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。

先将网络分析仪“复位”。

2.确认复位后设置中心频率，点击“设置”，选择“中心频率”，在数值输入区键入“16MHZ”。

3.选择“频率跨度”,键入“10MHZ”。

4.扫描功率-25dB，选择“中心频率-功率”，在数值输入区键入“-25dB”。

5.确认设置功率后，点击“轨迹”，再单击“新建轨迹”，新建后进行确认。

6.点击“显示”，选择“两窗口”。

7.点击“测量”。

选择“S12”，点击“光标”；选择下一轨迹，点击“格式”，选择“相位”，然后再点击“上一轨迹”，选择“S12”，点击“光标”。

8.点击“校准”，连接短接线，选择“机械校准”，选择“响应”，点击“直通响应”，选择“反向直通”，点击“完成直通响应”。

9.将端口1与功分器的“RFIN”相连，将功分器的四个输出口“TS”、“TC”、“BS”、“BC”其中一个连接于端口2，其他三个接负载，点击“光标”，开始检测其衰减，其值在“6.10dB～6.38dB”即为合格。

10.将步骤9中选择的功分器输出口与端口2分开，一次将其他三个端口连接于端口2，重复步骤9。

二、线缆的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。

先将网络分析仪“复位”。

2.确认网络分析仪复位后，点击“扫描设置”，再选择“功率”，点击“功率电平”设置其中心频率，在数值输入区键入“-25dB”。

3.确认设置其****后，设置其中心频率。

4.待数值设置完毕后，校准仪器。

点击“校准”，选择“机械校准”，进行“双端口SOLT校准”。

5.反射校准：将“短路”、“开路”和“负载”三个校准器件分别加在两个端口，确认安装完成后，点击“短/开/负载校准”。

6.依次将需要检测的线连接于端口1和端口2，测量其衰减。

若其每米衰减在0.1dB以内，则为合格品。

三、注意事项1.本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。

网络分析仪操作指导书为了使员工正确使用网络分析仪，减少仪表的故障率及延长使用寿命 范围适用于公司生产部网络分析仪的操作过程二、 职责1生产部：加强对员工操作仪表的技能培训。

2各使用人：在使用中严格按照网络分析仪操作规程操作四、内容1网络分析仪（A333）2、 开机先接上电源，待电压稳定后，按下网络分析仪的电源按钮3、 操作过程3.1 调用程序：按 SAVE/RECA 键—Recall state 按DISPLAY 键—Num of traces -按3选择三个通道（Tri 、 Tr2、Tr3）。

3.3设置程序:1）按pRESE 复位键,OK 确定将程序复位回初始状态 2）起始频率：按STAR'键-输入频率值-单位（m/u ）3）结止频率：按STOF 键-输入频率值-单位（m/u ）4） 频点设置：按 MARKER 键-Add Marker -输入频率值和单位，键为全 部删除。

5） 格式选择：按FORMA 键，选择参考方式：“LOG MAG （对数幅度） “PHASE （相位）、“DELAY 时延、“SMITH CHART （史密斯圆图）、“POLAR （极坐标）、“LIN MAG'（线性幅度）、“SWR （驻波比）。

常用的是 SAW LOG MAG DELAY目的-选择需要调用的程序3.2设备显示格式:6）刻度选择：（S11、S22）按SCALES^Sca卜自定义一般为（100，200）k/m（S21、S12）按［SCALE键—Ref Position^ 10»13.4 S参数选择：按|MEAS|键，上边会出现4个S参数。

一般Tr1选择S11, 用于查看1端口反射波形。

Tr2选择S21、S12,用于查看产品传输波形。

Tr3 选择S22用于查看2端口的反射波形。

1）通道选择：按ACTIVE TR/C>Active Tra4选择通道。

3.5校准：（双端口校准）1）选择校准件和校准方式：按CAL键一leal kit 一选择校准件型号，一般N 型头选N50Q, 85032B/E; SMA头选 3.5MMD , 85033D/E。

网络分析仪的操作与介绍首先，简单认识一下各种不同用途及类型品牌的网络分析仪一﹕仪表使用注意事项1 °防静电:仪表应良好接地.如果不接地网络分析仪会有105V或75V漏电压,对人体和仪器都会有伤害.2 °清洁:仪表要注意清洁和保养.否则仪表使用时间会减短.3 °防潮:在仪表的旁边不要放水、饮料、酒精等各种对仪表有损害的液体.4 °仪表的输入和输出功率不要过高.5 °仪表的电源开关不要频繁关断和打开.特别不要刚刚打开就立即关掉,仪表关掉后要至少5～10分钟打开.6 °强磁性的物体禁止放在仪表旁边、和磁铁、隔离器等物品.7 °带有磁性的起子,扳手禁止直接接触仪表显示屏或按键.8°各种仪器和射频连接器连接时,要注意拧的方法.只允许用于在自然状态下拧紧.二﹕操作说明方法1. AGICENT公司E5062A系列网络分析仪设置标准方法.2. 开机预热3-5分钟.3. 基本设置A. 按Center硬键设置中心频率.B .按 Spa硬键设置工作带宽.C .按Marker硬键1.....4软键.设置频点.D .按Display硬键→按Allocate、Channels软键可把仪表分成不同的频段进行测试.如果选择X1,则仪表一个频段.按Num of、Traces 软键.选择1、2、3、4.则可把这个频段分成2.3.或4长轨迹,即是2、3、4、个信道;按Allocate、Channels软键,可把屏幕分成几个所需要的窗口,一般设置两个窗口,按Channel、Pre硬键,是将完全独立的频段进行切换;按Trace、Prev是将不同的信道进行切换;按Channel、Max硬键,是将所选中的频段进行放大;按Trace、Max硬键,是将所选中的信道进行放大.4.1.按Sweep、Setup硬键→Points软键选择401扫描点;按Power软键选择+10dBM输出功率(这是调SP.BP.MS等各种无源器件设置的)当测试有源器件时,仪表输出功率一定只能设置为-20dBM,以免烧坏仪表.4.2 按AVG硬键→IF、Bandwidth软键选择30KHZ.4.3 按Cal硬键→Calkit、85032B/E软键→85032B/E（这要看校准件是什么样的CALKIT，如有的是85032F）三﹕标准方法双端口标准>a. 按Cal硬键→Calibrate软键→按2-Portcal软键→按Reflection 软键,.在仪表Port1端口电缆上接“开路”标准件→按Port1 Open、Open CFS软键→换下“开路”标准件,接上“短路”标准件→按Port1 Short、Short C软键→按F“短路”标准件,接上“负载”标准件→按Port Load、Broad band软键→换下“负载”标准件→在仪表Port2 端口电缆上接“开路(Open)”标准件→按Port2 Open、Open(F)软件→换下“开路”标准件,接上“短路(Short)”标准件→按Port2 Short、Short(F)软键→换F“短路”标准件,接上“负载(Load)”标准件→按Port 2Load、Broad band软键→按Return软件返回→换下“负载”标准件→将Port1电缆, Port2电缆用“双阴”短接→按Transmission软键→按Port1-2Thru软键→按Return软键返回→按Done软键完成. 标准完后,仪表显示屏下角会出现“Cor”字符,表示标准正确.b.这时,可在Port1端口接上“负载”标准件检验标准效果,在Port2端口接上“负载”标准件检验标准效果;若回波总在70dB 以或驻波比在1.00处,则表示已标准好.c.标准的存储:标准完后,按Savel、Recall硬键,选择Save、State 软键,可直接在State 01*～08*存储,或选择File dialog…存储在仪表的D盘上.标准文件的调用:按Savel Recall硬键→Recall State软键,可直接在State 01*～08*调用或直接选择Filedialog……..从D盘上调用.四﹕仪表常用设置a. 设置存储文件或(建立图像存储文件夹)按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏 Drive: Folder: 在Drive中选择文件所在的盘符,一般为G; 在Folder中点击会出现一个下拉菜单,选择/DZ3/D/N6(其中N6指明相对应的仪表编号)然后,按Finish.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.b. 存储整个屏幕按System硬键→Screen Image…软键.出现一个文件夹选择Input from the front panel→输入文件名→Enter→Save.即可.c. 存储通带/驻波现取消:选择某一个信值.如S21信值,按Display 硬键→Date软键→men软键→Date math、OFF软键→Date/men软键. 取消存储时,按“OFF”软键.d. 划分辅助界线:选择某一信道如信道S21,按Analysis 硬键→limit Test、OFF软键→按Editlimitline软键(改成limit line 、ON 形成) →按 Editlimitline软键→会出现一个窗口,按Type →OFF关闭. Max最大. min 最小. →选择Max 或min→在 BeginStimucus对应的本质内输入开始频点(横向的终点);在BeginResponse 对应的框内输入起始值,如-63dB(纵向的起点).在End Response对应的框内输入终止值(纵向的终点)如 -73 dB,按 Focus 硬键→Return软键,即可.e. 扫描频点的设置:选择某一频点(如频点S),按Marker Search硬键→按Max / min 软键(最大值/最小值.一般是按Max软键) → Tracking 、OFF软键,即可. 如何确搜索范围:如上后,按Searchrange、OFF软键→ Start软键(输入搜索起始频点) → Stop 软键(输入搜索终止频点)f. 参考值的设置按 Scace 硬键,出现一系列软键,其中常用的有下面几个软键:f.1 Scace /dic 代表每一格的高度.如回波形式,一般设为10dB /Divf.2 Referenceposition 代表从起始值到最下面的总格数3°Reference Volue代表起始值. 如在回波形式一般设为OdB 驻波形式一般为1.具体操作如下:1°回波形式,选中某一信道,如S21 按Scace 硬键 1. Scace/ Div软键→输入10 dB /Div 2. Referenceposition软键→输入10 Divf.3. Reference Volue软键→输入0 dB 2°驻波形式:同上只不过一般分别输入. 180m/div; 0div 1g. 格式的设置:选择某一信道,如S21.S11.S12,按Format 硬键→Cogmag软键(回波形式)或→SWR软键(驻波形式)一般情况:S11.S22设为驻波形式. S21.S12设为回波形式h. 打印. 按System 硬键→Print软键,开始打印,全屏显示主工作区,按 Entry off 硬键.附：调试区存图到电脑上的设置（小型局域网）：按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏Drive: Folder: 在Drive中选择文件所在的盘符,一般为G;在Folder中点击“浏览”,选择服务器所在的电脑名称，然后,点需要的盘符.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.问题解答：找不到服务器所在的电脑名称？答：要排除的几类 1，网线没插好，2，仪表的IP设置：设置方法：A按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上找到网上邻居的文件夹,右键单击鼠标,出现一个菜单栏，点属性，B，在对话框里，右键点“本地连接”，点属性，在出现的对话框里，选择“Internet协议（TCP/IP），点属性，然后输入相应的IP，点确定五﹕仪表单词英译汉Aug平均Allocate 分配,分派Analysis分析Administrator超级管理员Bandwidth 带宽Browse 浏览band 带状物Broad 宽阔的、广大的Cal 标准Center中心Channel水道.航道.频道Done 完成Drive 驱动Dialog 对话,对白Display 显示,展览explorer 探测员Edit 编辑Enter 进入,开始从事file 文件format格式,版式.形式Finish 完成Folder 文件夹From 从……起Front 前面Focus 焦点image. 映像.图像Input 输入kit 装备load 载装,负载limit 界限.范围my computer我的电脑max 最大min 最小Map networkdrive 映像网络驱动Marker 标记.频点next 下一个.下一次off 关on 开Open 开放.找开.开路Panel 控制板.面板Point点position位置Power 电力,功率Port 港口,端口R:return 回来,返回 Recall召回,调用Reference 参考 response响应Range 区域 reflection反射,思考S:save 存储 system 系统,体系Scale 标度,标尺 Screen屏幕Span 跨距,带宽 search搜索Sweep 打扫,扫描 short 短的,短路State 状态.说明 stimulus 刺激T:trace 痕迹.踪迹transmission 播送,发射Test 测试,试验Trigger扳机,触发器。
