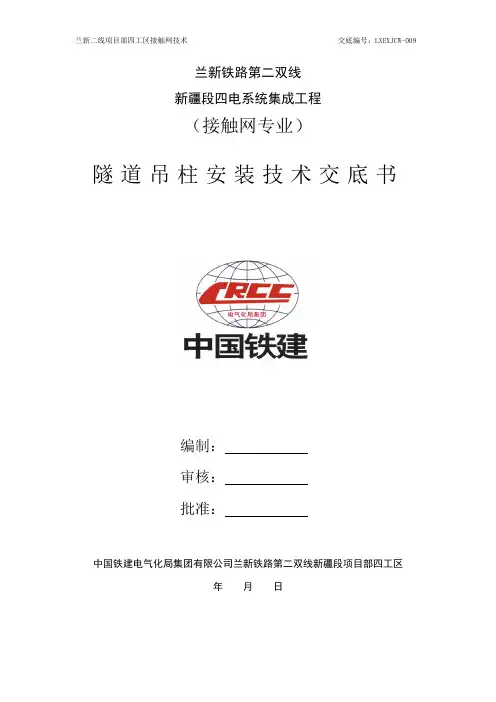

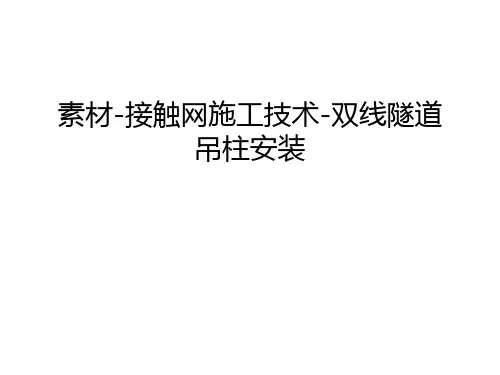

素材-接触网施工技术-双线隧道吊柱安装

兰新铁路第二双线
新疆段四电系统集成工程
（接触网专业）
隧道吊柱安装技术交底书
编制：
审核：
批准：
中国铁建电气化局集团有限公司兰新铁路第二双线新疆段项目部四工区
年月日
1、隧道吊柱安装选用：A型吊柱底板顺线路中心孔距390mm,适用于间距350mm～430mm预留滑槽内,横线路方向孔距为480mm，B型吊柱底板顺线路中心孔距470适用于间距430mm～510mm预留滑槽内，C型吊柱为外置吊柱。

2、隧道吊柱中心安装于距悬挂侧线路中心2800mm处(向邻线侧偏离隧道中心线300mm)，吊柱斜撑安装于线路侧（腕臂侧），距上腕臂底座500mm；下行吊柱安装在大里程侧，上行吊柱安装在小里程侧。

3、吊柱斜撑为两根，分别安装在两个槽道内。

吊柱矩形管垂直线路长为160mm,顺线路宽为120mm安装时注意朝向。

4、使用U型垫片调整吊柱垂直时应从高向底插入，垫片数量不得超过2片。

吊柱固定螺栓应佩戴双帽，拧紧后螺栓外露不小于30mm。

5、吊柱受力后横、顺方向应垂直，倾斜度不得大于1°。

6、吊柱斜撑与吊柱连接的螺栓穿向行车方向，腕臂底座螺
栓从线路侧穿向邻线侧，腕臂上的各个螺栓水平方向的均顺行车方向穿，垂直方向的均从下向上穿。

序号吊柱类型上、下底座间距上底座中心
距轨面安装腕臂侧的限界相关要求
备注1短吊柱1100mm 6820mm 1700mm
1、吊柱底距轨面≥5800mm,困难情况下距轨面≥5700mm。

2、吊柱距邻线带电体不小于500mm。

3、吊柱定位采用特殊安装形式（参考贵广贵贺施网10-12）。

4、腕臂底座采用孔外安装。

2单腕臂吊柱1800mm

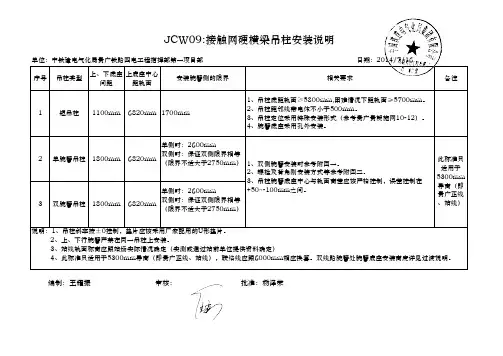

6820mm 单侧时：2600mm 双侧时：保证双侧限界相等（限界不适大于2750mm）3双腕臂吊柱1800mm 6820mm 单侧时：2600mm 双侧时：保证双侧限界相等（限界不适大于2750mm）JCW09:接触网硬横梁吊柱安装说明
单位：中铁建电气化局贵广铁路四电工程指挥部第一项目部 日期：2014/7/16
说明：1、吊柱斜率按±0控制，垫片应该采用厂家配用的U形垫片。

2、上、下行腕臂严禁在同一吊柱上安装。

3、站线轨面标高应跟站场实际情况确定（实测或通过站前单位提供资料确定）
4、此标准只适用于5300mm导高（即贵广正线、站线），联络线应跟6000mm相应换算。

双线路腕臂处腕臂底座安装高度详见过渡说明。

编制：王耀振 审核： 批准：杨泽荣1、双侧腕臂安装时参考附图一。

2、螺栓及背角刚安装方式等参考附图二。

3、吊柱腕臂底座中心与轨面高差应该严格控制，误差控制在+50~-100mm之间。

此标准只适用于5300mm 导高（即贵广正线、站线）。

隧道内接触网吊柱基础化学锚栓施工工法隧道内接触网吊柱基础化学锚栓施工工法一、前言：隧道内接触网吊柱基础化学锚栓施工工法是一种用于隧道内接触网吊柱的基础固定的先进施工技术。

通过使用化学锚栓固定吊柱基础，可以提高工程的稳定性和安全性。

本文将详细介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点：1.可靠性高：通过采用化学锚栓固定吊柱基础，可以提高固定效果，使其在隧道运行过程中不会出现松动或脱落的情况。

2.施工便捷：化学锚栓施工工法与传统的固定方式相比，施工过程更加简单、快速，节约了施工时间和人力成本。

3.抗震性能好：化学锚栓具有良好的抗震性能，能够在地震等自然灾害发生时保持吊柱基础的稳定性。

4.适应性强：隧道内接触网吊柱基础化学锚栓施工工法适用于各种不同类型和规模的隧道，具有广泛的应用范围。

三、适应范围：1.该工法适用于需要固定吊柱基础的隧道工程，包括铁路隧道、公路隧道、地铁隧道等。

2.适用于各种困难施工条件，例如隧道深埋、地质条件复杂、施工空间狭小等。

四、工艺原理：隧道内接触网吊柱基础化学锚栓施工工法采取了以下技术措施：1.前期准备工作：包括确定施工区域、制定施工方案、组织人力和机械设备等。

2.吊柱基础建设：通过预埋锚栓和化学锚栓的方式，将吊柱基础牢固地固定在地下，在施工过程中注入合适的化学材料，使化学锚栓与周围土体形成牢固的结合。

3.质量控制：对施工过程中的每一个环节进行严格的质量控制，确保化学锚栓的施工质量符合设计要求。

五、施工工艺：1.在确定施工区域后，进行地质勘察，并制定详细的施工方案。

2.在施工区域进行挖掘工作，形成吊柱基础的基坑。

3.预埋锚栓，将锚栓固定在基坑内的混凝土中，使其与基础紧密连接。

4.施工过程中，根据设计要求，配制化学锚栓所需的化学材料，并按照规定的比例进行注入。

5.等待化学锚栓固化，进行最终的质量检验，确保工程质量达到设计要求。

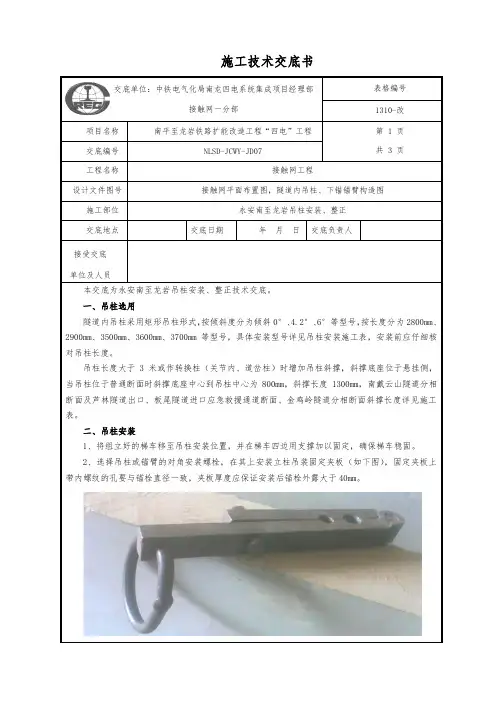

交底单位：中铁电气化局南龙四电系统集成项目经理部接触网一分部表格编号1310-改项目名称南平至龙岩铁路扩能改造工程“四电”工程第 1 页共 3 页交底编号NLSD-JCWY-JD07工程名称接触网工程设计文件图号接触网平面布置图，隧道内吊柱、下锚锚臂构造图施工部位永安南至龙岩吊柱安装、整正交底地点交底日期年月日交底负责人接受交底单位及人员本交底为永安南至龙岩吊柱安装、整正技术交底。

一、吊柱选用隧道内吊柱采用矩形吊柱形式，按倾斜度分为倾斜0°、4.2°、6°等型号，按长度分为2800mm、2900mm、3500mm、3600mm、3700mm等型号，具体安装型号详见吊柱安装施工表，安装前应仔细核对吊柱长度。

吊柱长度大于3米或作转换柱（关节内、道岔柱）时增加吊柱斜撑，斜撑底座位于悬挂侧，当吊柱位于普通断面时斜撑底座中心到吊柱中心为800mm，斜撑长度1300mm，南戴云山隧道分相断面及芦林隧道出口、板尾隧道进口应急救援通道断面、金鸡岭隧道分相断面斜撑长度详见施工表。

二、吊柱安装1、将组立好的梯车移至吊柱安装位置，并在梯车四边用支撑加以固定，确保梯车稳固。

2、选择吊柱或锚臂的对角安装螺栓，在其上安装立柱吊装固定夹板（如下图），固定夹板上带内螺纹的孔要与锚栓直径一致，夹板厚度应保证安装后锚栓外露大于40mm。

交底单位：中铁电气化局南龙四电系统集成项目经理部接触网一分部表格编号1310-改项目名称南平至龙岩铁路扩能改造工程“四电”工程第 2 页共 3 页交底编号NLSD-JCWY-JD073、在固定夹板下方的环内挂上1.5T闭口大滑轮，放入棕绳，棕绳固定立柱端从安装梯车中心垂地。

4、将吊柱或锚臂放置在梯车底部的中间位置，地面人员在距吊柱顶端1/3左右位置用两根棕绳系牢吊柱或锚臂；（吊柱或锚臂地面摆放时要与其安装方向一致，避免在空中旋转）。

5、辅助人员分成两组，各牵引棕绳的另一端，同时牵引棕绳，缓缓将立柱或锚臂提起。

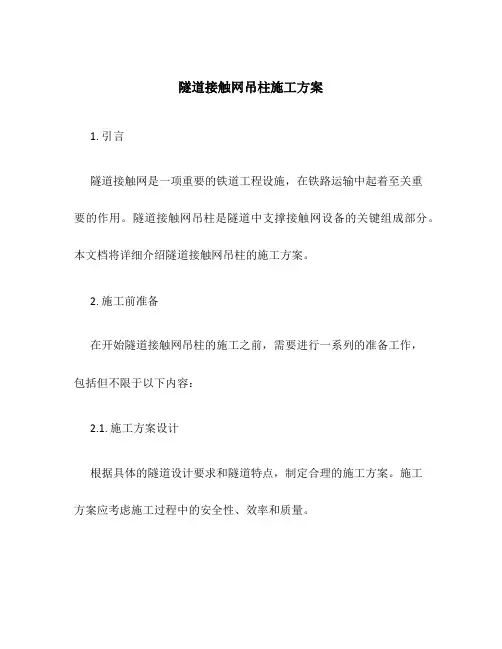

隧道接触网吊柱施工方案1. 引言隧道接触网是一项重要的铁道工程设施，在铁路运输中起着至关重要的作用。

隧道接触网吊柱是隧道中支撑接触网设备的关键组成部分。

本文档将详细介绍隧道接触网吊柱的施工方案。

2. 施工前准备在开始隧道接触网吊柱的施工之前，需要进行一系列的准备工作，包括但不限于以下内容：2.1. 施工方案设计根据具体的隧道设计要求和隧道特点，制定合理的施工方案。

施工方案应考虑施工过程中的安全性、效率和质量。

2.2. 材料准备准备好所需的吊柱材料，包括吊杆、吊柱基础、锚固装置等。

2.3. 工程设备准备准备好吊柱施工所需的工程设备，包括吊车、砼泵车、钢筋弯曲机等。

确保设备的正常运行和安全操作。

2.4. 人员组织组织合适的专业人员参与施工，包括工程技术人员、吊车操作人员、安全监督人员等。

3. 吊柱施工流程以下是隧道接触网吊柱的施工流程：3.1. 吊柱基础施工在施工现场进行吊柱基础的施工。

根据设计要求，挖掘吊柱基础坑并进行土方整平。

然后，在基础坑中布置钢筋骨架，并进行混凝土浇筑。

确保基础的牢固和稳定。

3.2. 吊柱安装安装吊柱时，首先要使用吊车将吊柱吊装到合适的位置。

然后，根据设计要求将吊柱与吊柱基础进行连接。

连接方式可以采用螺栓连接或焊接连接。

3.3. 锚固装置安装在安装吊柱后，需要安装合适的锚固装置，以确保吊柱的稳定性和安全性。

锚固装置可以采用膨胀螺栓、螺栓加固板等形式。

3.4. 检查和调整完成吊柱的安装和锚固后，对吊柱进行检查和调整。

确保吊柱的垂直度和水平度符合设计要求。

4. 施工安全措施在进行隧道接触网吊柱施工时，需要严格遵守相关的安全规定和操作规程，采取以下安全措施：•确保施工现场的安全，设置合适的警示标志，并对工作区域进行隔离和管控。

•检查施工设备的安全性能，并进行定期维护和保养。

•对施工人员进行安全培训，提高其安全意识和操作能力。

•采取合适的防护措施，如佩戴安全帽、安全带等，确保人员安全。

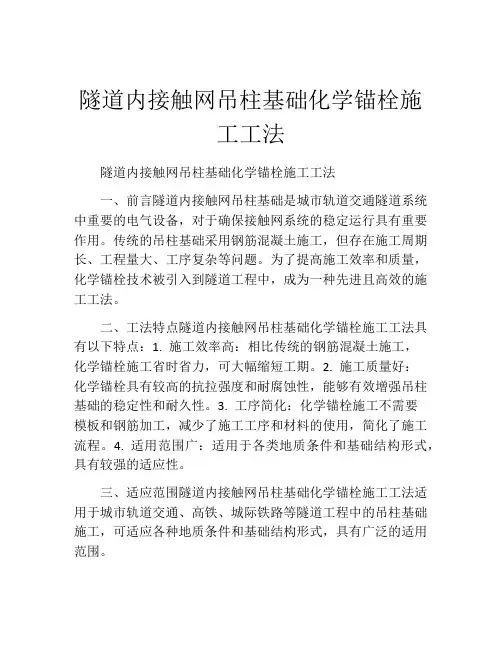

隧道内接触网吊柱基础化学锚栓施工工法隧道内接触网吊柱基础化学锚栓施工工法一、前言隧道内接触网吊柱基础是城市轨道交通隧道系统中重要的电气设备，对于确保接触网系统的稳定运行具有重要作用。

传统的吊柱基础采用钢筋混凝土施工，但存在施工周期长、工程量大、工序复杂等问题。

为了提高施工效率和质量，化学锚栓技术被引入到隧道工程中，成为一种先进且高效的施工工法。

二、工法特点隧道内接触网吊柱基础化学锚栓施工工法具有以下特点：1. 施工效率高：相比传统的钢筋混凝土施工，化学锚栓施工省时省力，可大幅缩短工期。

2. 施工质量好：化学锚栓具有较高的抗拉强度和耐腐蚀性，能够有效增强吊柱基础的稳定性和耐久性。

3. 工序简化：化学锚栓施工不需要模板和钢筋加工，减少了施工工序和材料的使用，简化了施工流程。

4. 适用范围广：适用于各类地质条件和基础结构形式，具有较强的适应性。

三、适应范围隧道内接触网吊柱基础化学锚栓施工工法适用于城市轨道交通、高铁、城际铁路等隧道工程中的吊柱基础施工，可适应各种地质条件和基础结构形式，具有广泛的适用范围。

四、工艺原理化学锚栓施工工法与实际工程之间的联系主要体现在以下几个方面：1. 材料选择：根据实际工程需求和地质条件，选择适合的化学锚栓材料，确保施工质量和稳定性。

2. 钻孔施工：根据设计要求，在吊柱基础位置进行钻孔，准确控制孔径和深度，以确保化学锚栓安装的质量和稳定性。

3. 确定化学锚栓的数量和间距：根据设计要求和实际承载力计算，确定化学锚栓的数量和间距，以满足吊柱基础的稳定要求。

4. 化学锚栓安装：在钻孔中注入化学锚栓材料，待材料固化后，与孔壁形成牢固的结合，起到固定吊柱基础的作用。

五、施工工艺隧道内接触网吊柱基础化学锚栓施工工艺包括以下几个施工阶段：1. 前期准备：制定施工计划和安全方案，组织施工人员和机械设备，准备施工材料和工具。

2. 现场布置：按照设计要求和施工图纸确定吊柱基础的位置和尺寸，进行现场标定和测量，并进行地表清理和水平调整。

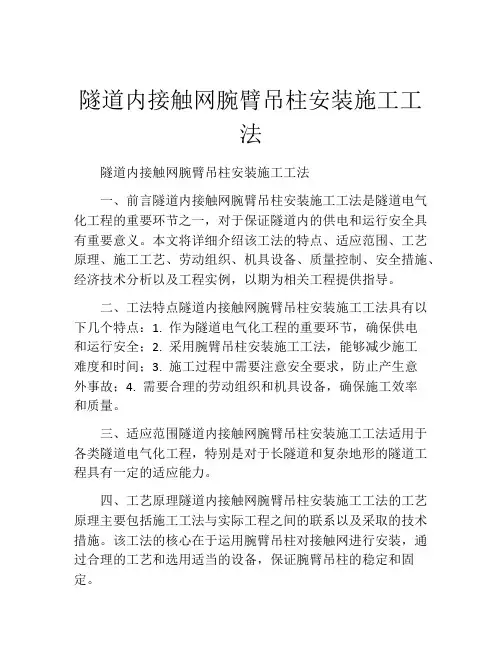

隧道内接触网腕臂吊柱安装施工工法隧道内接触网腕臂吊柱安装施工工法一、前言隧道内接触网腕臂吊柱安装施工工法是隧道电气化工程的重要环节之一，对于保证隧道内的供电和运行安全具有重要意义。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以期为相关工程提供指导。

二、工法特点隧道内接触网腕臂吊柱安装施工工法具有以下几个特点：1. 作为隧道电气化工程的重要环节，确保供电和运行安全；2. 采用腕臂吊柱安装施工工法，能够减少施工难度和时间；3. 施工过程中需要注意安全要求，防止产生意外事故；4. 需要合理的劳动组织和机具设备，确保施工效率和质量。

三、适应范围隧道内接触网腕臂吊柱安装施工工法适用于各类隧道电气化工程，特别是对于长隧道和复杂地形的隧道工程具有一定的适应能力。

四、工艺原理隧道内接触网腕臂吊柱安装施工工法的工艺原理主要包括施工工法与实际工程之间的联系以及采取的技术措施。

该工法的核心在于运用腕臂吊柱对接触网进行安装，通过合理的工艺和选用适当的设备，保证腕臂吊柱的稳定和固定。

五、施工工艺隧道内接触网腕臂吊柱安装施工工法的施工工艺包括以下几个阶段：1. 现场布置：确定施工区域，搭建施工场地，并进行安全防护措施；2. 梁板制作：根据设计要求制作预制梁板，并进行检验和调整；3. 腕臂吊柱安装：运用腕臂吊柱对接触网进行安装，调整位置和高度；4. 固定和连接：根据需要，对腕臂吊柱进行固定和连接，确保其稳定性和可靠性；5. 检验和调试：进行质量检验和功能调试，确保施工质量满足要求；6. 收尾工作：清理施工现场，并进行总结和记录。

六、劳动组织隧道内接触网腕臂吊柱安装施工工法的劳动组织需要合理安排人力和物力资源，确保施工进程的顺利进行。

根据施工计划，合理分配工人和技术人员的任务，并进行协调和指导。

七、机具设备隧道内接触网腕臂吊柱安装施工工法所需的机具设备包括腕臂吊柱、吊钩、起重机等，这些设备需要具备稳定性和可靠性，以确保施工质量和安全。

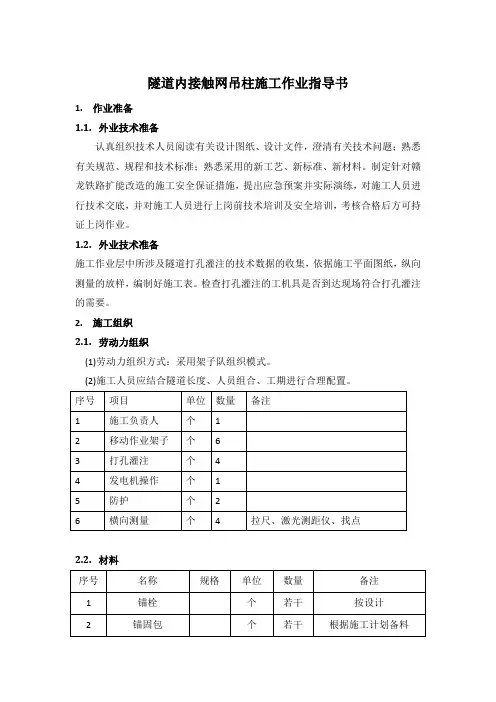

渝黔铁路四电2标段接触网工程编号：YQSD-2-W06隧道吊柱安装作业指导书单位：中铁电化局集团渝黔铁路四电2标项目经理部编制：审核：批准：2016年07月07日发布2016年07月07日实重庆至贵阳铁路扩能改造工程“四电”系统集成及相关配套工程四电2标段接触网工程作业指导书中铁电化局集团渝黔铁路四电2标项目部2施重庆至贵阳铁路扩能改造工程“四电”系统集成及相关配套工程四电2标段接触网工程作业指导书中铁电化局集团渝黔铁路四电2标项目部- 1 -目录1、适用范围...........................................................................................................................- 1 -2、作业准备：.........................................................................................................................- 1 -2.1内业技术准备...........................................................................................................- 1 -2.2外业技术准备...........................................................................................................- 1 -3、技术要求：.........................................................................................................................- 1 -4、施工程序与工艺流程：.....................................................................................................- 2 -4.1、施工程序：...............................................................................................................- 2 -4.2、工艺流程：...............................................................................................................- 2 -5、施工要求：.........................................................................................................................- 2 -5.1、施工准备.................................................................................................................- 2 -5.2、施工工艺.................................................................................................................- 3 -5.2.1、吊柱、锚臂安装.............................................................................................- 3 -5.2.2、吊柱、锚臂整正.............................................................................................- 5 -5.2.3、结束...............................................................................................................- 6 -6、劳动组织...........................................................................................................................- 6 -6.1、劳动组织.................................................................................................................- 6 -6.2、工机具.....................................................................................................................- 6 -7、质量控制及质量检验：.....................................................................................................- 7 -7.1、质量控制.................................................................................................................- 7 -7.2、质量检验.................................................................................................................- 7 -8、安全及环保要求...............................................................................................................- 8 -8.1、安全要求.................................................................................................................- 8 -8.2、环保要求.................................................................................................................- 8 -重庆至贵阳铁路扩能改造工程“四电”系统集成及相关配套工程四电2标段接触网工程作业指导书中铁电化局集团渝黔铁路四电2标项目部- 1 -隧道吊柱安装作业指导书1、适用范围适用于中铁电化局集团渝黔铁路四电YQSD-2标项目经理部管段（区间正线珞璜南（不含）至蓬莱（D1K25＋400～D3K328＋800）、重庆枢纽、贵阳枢纽、川黔线遵义城区线路外迁东移同步实施工程Ⅰ类变更设计、渝黔至贵阳东客车联络线）接触网工程隧道内吊柱、锚臂安装及调整作业。

接触网隧道内吊柱1 用途及结构形式：适用于电气化铁道接触网系统中隧道内全补偿链形悬挂处单腕臂支撑悬挂结构、三角旋转腕臂结构。

报价暂按3500mm 报价，吊柱长度和角度由施工单位定测后提供。

结构示意图如下：本零件安装在隧道内壁上，用于安装固定接触悬挂，不设斜支撑。

2.3 性能要求a 吊柱的水平工作荷重为8.0 kN，吊柱的垂直工作荷重为4.9 kN。

b 吊柱的水平破坏荷重不小于24.0kN ，垂直破坏荷重不小于14.7kN 。

c 吊柱耐拉伸（压缩）荷重时的挠度值f ≤0.7L ％。

其中，L 为吊柱长度。

2.4 吊柱的材料2.4.1 底板、端板、加强筋按GB/T700，采用牌号为Q235A 的碳素结构钢。

2.4.2 吊柱管按GB/T699，采用牌号为Q345A 的160×120×10矩形钢管。

尺寸允许偏差符合GB/T8162结构用冷拔无缝钢管较高级。

2.5 吊柱的制造工艺吊柱采用焊接工艺制造，表面按TB/T2073的规定进行2级热浸镀锌。

附图：电气化铁路接触网遂内吊柱构造图160×120×10矩形钢管吊柱（整体式柱脚） BHF-DZ-20074. 各种零件的单件重量见附件图纸5. 随机必需的备品、备件、专用工具上述零件安装使用必需的备品、备件、专用工具由在技术规格书中卖方说明，具体在商务合同谈判时确定。

6. 通用技术标准及其它要求6.1 通用技术标准要求除注明者外，以上第1条款描述的工作条件和本通用技术标准要求适用于本标书中所有各零部件。

除本标准明确规定的具体技术性能和制造要求等各条款外，其余均按TB/T2073《电气化铁道接触网零部件通用技术条件》、TB/T2074《电气化铁道接触网零部件试验方法》、TB/T2075《电气化铁道接触网零件》的规定，并参照执行国家电力行业标准DL/T765.1-2001《架空配电线路金具技术条件》，其中DL/T765.1标准中若具体有与TB 标准不一致的共同条款或细则，以TB2073、2074为准；TB2073、2074中未提及或未作明确规定的，而在DL/T765.1中又有明确要求的，参照DL/T765.1条款执行。

隧道内接触网腕臂吊柱安装施工工法隧道内接触网腕臂吊柱安装施工工法一、前言隧道内接触网腕臂吊柱是隧道通风系统中的重要组成部分，其正确安装和施工对于保障隧道正常运行具有重要意义。

本文将介绍一种隧道内接触网腕臂吊柱的安装施工工法，以及其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法采用模块化设计，安装方便快捷，能够保证工期的紧凑和工程质量的稳定。

具备结构稳定、承载能力强、抗腐蚀、耐用等特点，成本相对较低，适用于各种规模的隧道工程。

三、适应范围该工法适用于不同类型和规模的隧道工程，包括公路隧道、铁路隧道、地铁隧道等。

能够满足不同隧道通风系统的要求，确保通风设备的安全可靠运行。

四、工艺原理通过对施工工法与实际工程之间的联系和技术措施的分析和解释，可以让读者了解该工法的理论依据和实际应用。

在工程实践中，该工法采取一系列的施工措施，如提前准备工作、安装腕臂吊柱的具体步骤、模块化设计的优势等。

五、施工工艺在施工过程中，该工法的各个施工阶段需要经历准备工作、基础施工、腕臂吊柱组装、安装定位、连接接触网等步骤。

这些细节的描述将让读者了解施工过程中的每一个环节和细节。

六、劳动组织为了保证施工工程的顺利进行，该工法需要合理组织施工人员，确保施工计划的有效执行。

施工人员的数量、资质、分工以及时间安排等都是劳动组织的重要内容。

七、机具设备该工法所需的机具设备包括各种起重设备、安装工具以及检测设备等。

本节将详细介绍这些机具设备的特点、性能和使用方法。

八、质量控制为了保证施工过程中的质量达到设计要求，该工法需要制定相应的质量控制方法和措施。

其中包括工程现场的质量检查、工艺和设计文件的审查、材料验收等。

九、安全措施在施工中，安全是首要考虑因素。

该工法对施工中需要注意的安全事项进行介绍，特别是对施工工法的安全要求。

通过了解施工中的危险因素和安全措施，可以确保施工过程的安全性。
