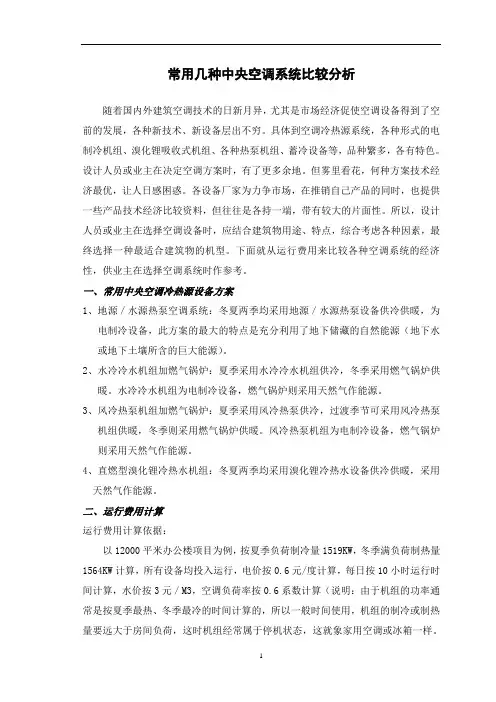

常用几种中央空调系统比较分析随着国内外建筑空调技术的日新月异,尤其是市场经济促使空调设备得到了空前的发展,各种新技术、新设备层出不穷。
具体到空调冷热源系统,各种形式的电制冷机组、溴化锂吸收式机组、各种热泵机组、蓄冷设备等,品种繁多,各有特色。
设计人员或业主在决定空调方案时,有了更多余地。
但雾里看花,何种方案技术经济最优,让人日感困惑。
各设备厂家为力争市场,在推销自己产品的同时,也提供一些产品技术经济比较资料,但往往是各持一端,带有较大的片面性。
所以,设计人员或业主在选择空调设备时,应结合建筑物用途、特点,综合考虑各种因素,最终选择一种最适合建筑物的机型。
下面就从运行费用来比较各种空调系统的经济性,供业主在选择空调系统时作参考。
一、常用中央空调冷热源设备方案1、地源/水源热泵空调系统:冬夏两季均采用地源/水源热泵设备供冷供暖,为电制冷设备,此方案的最大的特点是充分利用了地下储藏的自然能源(地下水或地下土壤所含的巨大能源)。
2、水冷冷水机组加燃气锅炉:夏季采用水冷冷水机组供冷,冬季采用燃气锅炉供暖。
水冷冷水机组为电制冷设备,燃气锅炉则采用天然气作能源。
3、风冷热泵机组加燃气锅炉:夏季采用风冷热泵供冷,过渡季节可采用风冷热泵机组供暖,冬季则采用燃气锅炉供暖。
风冷热泵机组为电制冷设备,燃气锅炉则采用天然气作能源。
4、直燃型溴化锂冷热水机组:冬夏两季均采用溴化锂冷热水设备供冷供暖,采用天然气作能源。
二、运行费用计算运行费用计算依据:以12000平米办公楼项目为例,按夏季负荷制冷量1519KW,冬季满负荷制热量1564KW计算,所有设备均投入运行,电价按0.6元/度计算,每日按10小时运行时间计算,水价按3元/M3,空调负荷率按0.6系数计算(说明:由于机组的功率通常是按夏季最热、冬季最冷的时间计算的,所以一般时间使用,机组的制冷或制热量要远大于房间负荷,这时机组经常属于停机状态,这就象家用空调或冰箱一样。
1、供暖工程概况
随州住宅小区。
总建筑面积为25*10^4m2,其中住宅采暖面积为12*10^4m2.为高层建筑。
2、工程成本比较(天然气锅炉与地源热泵)
(1)集中采暖
室内地暖管道86元/m2 (不含豆石混凝土)室内干管13元/m2 (不含热计量表)室外直埋管18元/m2
燃气锅炉机房23元/m2 (不含天然气开口费)
地源热泵机房45元/m2 (不含打井费)
(2)分户供暖
地暖管道、辅材(保温膜、钢丝网等)90元/m2(铺设面积
约为建筑面积60%
壁挂炉国内组装9000元左右
进口约1万以上
分集水器200-240元一路(每个房间实现独立控制,每个
房间一路
3、运行成本比较(集中采暖与分户采暖)
(1)集中采暖运行费20元/m2 .采暖季
(2)分户采暖运行费10元/m2(建筑面积)采暖季。

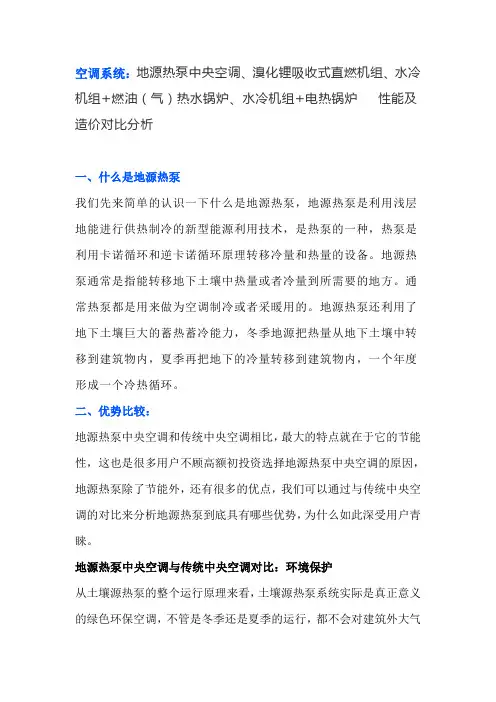

空调系统:地源热泵中央空调、溴化锂吸收式直燃机组、水冷机组+燃油(气)热水锅炉、水冷机组+电热锅炉性能及造价对比分析一、什么是地源热泵我们先来简单的认识一下什么是地源热泵,地源热泵是利用浅层地能进行供热制冷的新型能源利用技术,是热泵的一种,热泵是利用卡诺循环和逆卡诺循环原理转移冷量和热量的设备。
地源热泵通常是指能转移地下土壤中热量或者冷量到所需要的地方。
通常热泵都是用来做为空调制冷或者采暖用的。
地源热泵还利用了地下土壤巨大的蓄热蓄冷能力,冬季地源把热量从地下土壤中转移到建筑物内,夏季再把地下的冷量转移到建筑物内,一个年度形成一个冷热循环。
二、优势比较:地源热泵中央空调和传统中央空调相比,最大的特点就在于它的节能性,这也是很多用户不顾高额初投资选择地源热泵中央空调的原因,地源热泵除了节能外,还有很多的优点,我们可以通过与传统中央空调的对比来分析地源热泵到底具有哪些优势,为什么如此深受用户青睐。
地源热泵中央空调与传统中央空调对比:环境保护从土壤源热泵的整个运行原理来看,土壤源热泵系统实际是真正意义的绿色环保空调,不管是冬季还是夏季的运行,都不会对建筑外大气环境造成不良影响。
而普通中央空调系统,将废热气或水蒸气排向室外环境,无一例外的都对环境造成了极大的污染。
以地球表面浅层地热资源作为冷热源,利用清洁的、近乎无限可再生的能源,符合可持续发展的战略要求。
地源热泵中央空调与传统中央空调对比:运行效率对于普通中央空调系统,不管是采用风冷热泵机组还是采用冷却塔的冷水机组,无一例外的要受外界天气条件的限制,即空调区越需要供冷或供热时,主机的供冷量或供热量就越不足,即运行效率下降,这在夏热冬冷地区的使用就受到了影响。
而土壤源热泵机组与外界的换热是通过大地,而大地的温度很稳定,不受外界空气的变化而影响运行效率,因此,土壤源热泵的运行效率是最高的。
地源热泵中央空调与传统中央空调对比:经济方面地源热泵系统还可以集采暖、空调制冷和提供生活热水于一体。

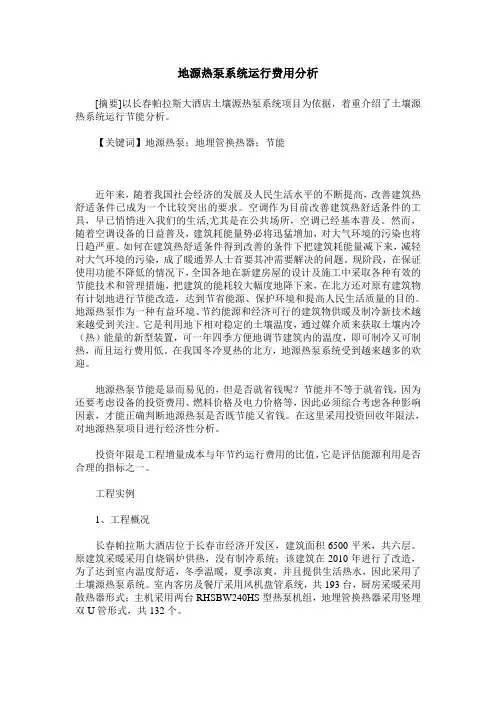

地源热泵系统运行费用分析[摘要]以长春帕拉斯大酒店土壤源热泵系统项目为依据,着重介绍了土壤源热系统运行节能分析。
【关键词】地源热泵;地埋管换热器;节能近年来,随着我国社会经济的发展及人民生活水平的不断提高,改善建筑热舒适条件已成为一个比较突出的要求。
空调作为目前改善建筑热舒适条件的工具,早已悄悄进入我们的生活,尤其是在公共场所,空调已经基本普及。
然而,随着空调设备的日益普及,建筑耗能量势必将迅猛增加,对大气环境的污染也将日趋严重。
如何在建筑热舒适条件得到改善的条件下把建筑耗能量减下来,减轻对大气环境的污染,成了暖通界人士首要其冲需要解决的问题。
现阶段,在保证使用功能不降低的情况下,全国各地在新建房屋的设计及施工中采取各种有效的节能技术和管理措施,把建筑的能耗较大幅度地降下来,在北方还对原有建筑物有计划地进行节能改造,达到节省能源、保护环境和提高人民生活质量的目的。
地源热泵作为一种有益环境、节约能源和经济可行的建筑物供暖及制冷新技术越来越受到关注。
它是利用地下相对稳定的土壤温度,通过媒介质来获取土壤内冷(热)能量的新型装置,可一年四季方便地调节建筑内的温度,即可制冷又可制热,而且运行费用低。
在我国冬冷夏热的北方,地源热泵系统受到越来越多的欢迎。
地源热泵节能是显而易见的,但是否就省钱呢?节能并不等于就省钱,因为还要考虑设备的投资费用、燃料价格及电力价格等,因此必须综合考虑各种影响因素,才能正确判断地源热泵是否既节能又省钱。
在这里采用投资回收年限法,对地源热泵项目进行经济性分析。
投资年限是工程增量成本与年节约运行费用的比值,它是评估能源利用是否合理的指标之一。
工程实例1、工程概况长春帕拉斯大酒店位于长春市经济开发区,建筑面积6500平米,共六层。
原建筑采暖采用自烧锅炉供热,没有制冷系统;该建筑在2010年进行了改造,为了达到室内温度舒适,冬季温暖,夏季凉爽,并且提供生活热水,因此采用了土壤源热泵系统。

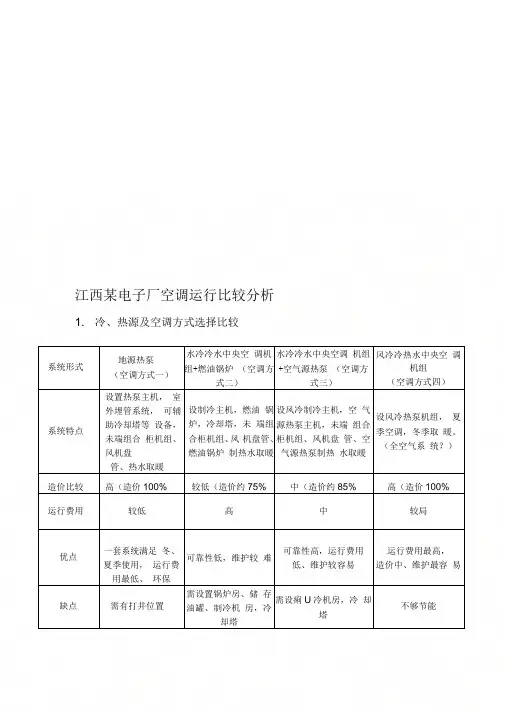

江西某电子厂空调运行比较分析1. 冷、热源及空调方式选择比较系统形式地源热泵(空调方式一)水冷冷水中央空调机组+燃油锅炉(空调方式二)水冷冷水中央空调机组+空气源热泵(空调方式三)风冷冷热水中央空调机组(空调方式四)系统特点设置热泵主机,室外埋管系统,可辅助冷却塔等设备,未端组合柜机组、风机盘管、热水取暖设制冷主机,燃油锅炉,冷却塔,未端组合柜机组、风机盘管、燃油锅炉制热水取暖设风冷制冷主机,空气源热泵主机,未端组合柜机组、风机盘管、空气源热泵制热水取暖设风冷热泵机组,夏季空调,冬季取暖。
(全空气系统?)造价比较高(造价100%较低(造价约75%中(造价约85%高(造价100%运行费用较低高中较局优点一套系统满足冬、夏季使用,运行费用最低、环保可靠性低,维护较难可靠性高,运行费用低、维护较容易运行费用最高,造价中、维护最容易缺点需有打井位置需设置锅炉房、储存油罐、制冷机房,冷却塔需设痢U冷机房,冷却塔不够节能适用场合使用时间长,系统较大时米用使用时间长,系统较大时采用使用时间长,系统较大时采用系统较小时米用2. 运行费用分析比较:制冷机选用二大一小三台机组,300冷吨两台,150冷吨一台,(共2637KV计算),以适应不同负荷时制冷机能处于高效状态下运行。
采暖总热量约1.2MW( 1200KW/。
选用地源热泵机组LTLHM-370制冷量1300KW功率245.4KVV 制热量1400KW 功率324.6KW循环泵功率(估算):37KW(一用一备)补水泵功率(估算):4KW(一用一备)地埋管循环泵功率(估算):30KW(一用一备)冬季使用一台机组。
A、地源热泵系统,冬夏两用-夏季各设备的配电功率- a. 地源热泵机组:夏季245.4kW/台*2台。
-b.空调侧循环泵:37kW冶。
c.地埋管侧循环泵:30kW冶-d.空调水电子水处理仪:0.2 kW/台。
-e.埋管侧电子除垢仪:0.2 kW/台。
-f. 补水泵:4kW冶。
克莱门特地源热泵中央空调运行费用(与VRV+锅炉比较)生活用水费用的比较按一般的标准,假定每人每日需要50℃的热水150L,则每天所需生活热水的总量为150L/人*4人=600L。
参考数据:各种热源热值每吨热水成本以5℃的冷水,加热至50℃的热水,约需45000大卡的热量为例(电费按0.60元/度计算,液化气按2.50元/M3计算)地源热泵:45000大卡÷3870大卡/度×0.60元/度=6.98元燃气热水器:45000大卡÷8640大卡/M3×2.50元/ M3=13.02元夏季运行(110天/年)地源热泵制取生活用水水需费用:0.00元燃气制取生活用水水则需费用:13.02元/吨×0.60吨/天×110天=859.00元冬季运行(100天/年)地源热泵制取生活用水水需费用:6.98元/吨×0.6吨/天×100天=419.00元燃气制取生活用水水则需费用:13.02元×0.6吨/天×100天=781.00元过渡季节运行(155天/年)地源热泵制取生活用水水需费用:6.98元/吨×0.6吨/天×155天=649.00元燃气制取生活用水水则需费用:13.02元×0.6吨/天×155天=1209.00元全年生活用水总费用地源热泵:419.00元+649.00元=1068.00元燃气:859.00元+781.00元+1209.00元=2849.00元空调制冷和采暖的费用比较假定以冷负荷为23KW的别墅为例,地源热泵空调按每年夏季110天、冬季100天,每天运行10小时,每度电0.6元计算。
(负荷按满载60%计算)克莱门特地源热泵系统全年运行费用仅为VRV系统全年运行费用的52%。
综合对比总表。
地源热泵分析及造价地源热泵是一种利用地下热能进行供暖和制冷的系统。
它利用地下温度相对稳定的特点,不受季节和气温变化的影响,能够提供持续稳定的供暖和制冷效果。
本文将对地源热泵进行分析,并探讨地源热泵的造价问题。
地源热泵的原理是通过地下的热能来进行能源转换。
地下温度相对稳定,通常介于10到16摄氏度之间。
地源热泵系统通过地下埋设的地源热交换器来收集地下热能,经过热泵转换后供暖或制冷。
地下热交换器有水平地源热交换器和垂直地源热交换器两种类型。
水平地源热交换器一般埋设在浅层土壤中,需要较大占地面积;垂直地源热交换器则是通过钻孔将管道垂直埋设地下深处,相较于水平地源热交换器占地面积小,但造价较高。
地源热泵系统的主要组成部分包括地下热交换器、热泵主机和室内传热设备。
地下热交换器是地源热泵系统的核心,负责收集地下热能。
热泵主机负责将地下的热能转换为供暖或制冷所需要的温度。
室内传热设备负责将供暖或制冷效果传递到室内空间。
地源热泵的造价主要由地下热交换器、热泵主机和室内传热设备三部分构成。
其中,地下热交换器的造价相对较高,建议根据实际情况进行选择。
如果占地面积有限,可以选择较小的钻孔地下热交换器,但造价会相对较高;如果占地面积较大,可以选择水平地下热交换器,造价相对较低。
热泵主机的造价根据其制冷/供暖能力和技术水平来决定。
室内传热设备的造价则根据室内空间的大小和需求来决定。
综合以上三个部分的造价,地源热泵系统的总造价较高,一般在50万元以上。
但由于地源热泵系统的运行成本较低,能够实现能源的节约和环保效果,因此仍然受到一定的关注和推广。
同时,地源热泵系统的使用寿命较长,一般在15-20年以上,其投资回报周期也相对较短。
总之,地源热泵是一种利用地下热能进行供暖和制冷的系统,能够提供稳定的供暖和制冷效果。
地源热泵系统的造价较高,主要由地下热交换器、热泵主机和室内传热设备三部分构成。
然而,由于地源热泵系统的节能环保特点和较长的使用寿命,相对较高的造价可以通过其较低的运行成本和较短的投资回报周期来弥补。
土壤源热泵与大金VRV中央空调系统
年运行费用比较
一、基本参数:
取运行时间:夏季运行天数140天,冬季运行天数100天;
取每天运行时间:10小时
取电费:1.1元/度
根据实际的运行参数分析,机组100%工作的时间仅仅占运行周期的10%,75%运行占运行周期的30%,50%运行占运行周期的40%,25%运行占运行周期的20%。
由此确定夏、冬季空调运行时间表如下:
二、空调天运行费用
三、空调全年运行费用
地源热泵系统与大金VRV系统的初投资差价为:
16789303-13644450 =3144853(元)
地源热泵系统与大金VRV系统的全年运行费差价为:
3607564-2447807= 1159757(元)
由此可以算出:地源热泵系统与大金VRV系统的初投资差价,可以在系统运行2.5~3年内全部收回。
【最新整理,下载后即可编辑】XXX电子厂空调运行比较分析1.冷、热源及空调方式选择比较2.运行费用分析比较:制冷机选用二大一小三台机组,300冷吨两台,150冷吨一台,(共2637KW计算),以适应不同负荷时制冷机能处于高效状态下运行。
采暖总热量约1.2MW(1200KW)。
选用地源热泵机组LTLHM-370,制冷量1300KW,功率245. 4KW;制热量1400KW,功率324.6KW。
循环泵功率(估算):37KW(一用一备)补水泵功率(估算):4KW(一用一备)地埋管循环泵功率(估算):30KW(一用一备)冬季使用一台机组。
A、地源热泵系统,冬夏两用·夏季各设备的配电功率· a.地源热泵机组:夏季245.4kW/台*2台。
· b.空调侧循环泵:37kW/台。
· c.地埋管侧循环泵:30kW/台。
· d.空调水电子水处理仪:0.2 kW/台。
· e.埋管侧电子除垢仪:0.2 kW/台。
· f.补水泵:4kW/台。
·地埋管热泵工程运行费用如下:·1、电价按0.80元/KWH。
·2、夏季制冷90天,每天间歇运行8小时。
·3、空调同时使用率取0.8。
·4、机组运行率取65%。
夏季运行费用:90×8×0.8×(0.2×2+4+30+245.4×2+37)×65%×0.8=16.8万元。
·冬季各设备的配电功率· a.地源热泵机组:夏季324.6kW/台*2台。
· b.空调侧循环泵:37kW/台。
· c.地埋管侧循环泵:30kW/台。
· d.空调水电子水处理仪:0.2 kW/台。
· e.井水电子除垢仪:0.2 kW/台。
· f.补水泵:4kW/台。
地源热泵系统运行成本分析报告:地源热泵:一种利用地下浅层地热资源(也称地能,包括地下水、土壤或地表水等)的既可供热又可制冷的高效节能空调装置。
用户末端水或空气循环地源热泵机组功能范围:夏季供冷●冬季采暖●提取生活用热水系统原理图:一、分析:普通空调是以室外空气作为热交换对象,夏天制冷、冬天制热时面临的分别是夏季高温和冬天严寒的空气环境,能耗相对较高。
而地源热泵空调则是利用地下7℃-18℃的恒温水作为热交换对象,再用电能调温,其所需能耗就少得多,夏季和冬天没有特殊要求只有水泵与风机的功率.机组使用寿命25年以上。
二、地源热泵的几大特点:(1)输出能量与输入能量(电能)之比:输入功率输出功率COP值效率比目前地源热泵机组的COP一般都能达到3.5至4.5这等于说,热泵的效率是350%至 450%,而普通空调机(空气—空气热泵)的效率是200%,电的效率是100%,燃油的效率是90%,燃煤的效率是 55%,因此热泵的效率是最高的。
(2)热泵机组的功率系数(COP)可达到4以上,1、优势 1千瓦电输入,有4千瓦多冷量输出的高效率。
地源热泵系统能充分利用蕴藏于土壤中的巨大能量,循环再生,实现对建筑物的供暖和制冷。
因而运行费用较低。
2、地源热泵比风冷热泵节能40%,比电采暖节能70%。
比燃气炉效率提高48%。
所需制冷剂比一般热泵空调减少50%。
3、地源热泵系统运动部件要比常规系统少,因而减少维护,系统安装在室内,不暴露在风雨中,也可免遭损坏,更加可靠,延长寿命。
4、地源热泵系统在运行中无需燃烧,因此不会产生有毒气体,也不会发生爆炸。
5、由于地源热泵系统的供冷、供热更为平稳,降低了停、开机的频率和空气过热和过冷的峰值。
这种系统更容易适合供冷、供热负荷的分区。
6、地源热泵的地下埋管选用聚乙烯和聚丙烯塑料管,寿命可达50年。
7、一年四季都可以随时提供空调,可以随意设定室内温度,达到五星级要求。
8、提供新风,保证室内空气新鲜。
运行费用比较:以下计算均依据:1、制冷季120天,每天10小时;2、供暖季120天,每天10小时;3、电费为0.65元/KWh;4、空调使用季节系数0.52(不同时间,系统运行负荷不同,只有很少的时间系统能达到满负荷运行。
通常10%的时间,负荷在90%以上;30%的时间,负荷在60%以上;60%的时间,负荷在40%——根据美国ARI标准和中国行业标准JB/T4329-97)。
综合性能比较克莱门特地源热泵机组性能特点☆国际认证质量品质●质量标准通过国际认证●获得欧洲质量鉴定组织认证●获得国际ISO 9001 质量标准认证●获得欧洲安全标准CE认证●获得欧洲冷暖协会质量标准认证☆成熟的热泵技术意大利克莱门特在欧洲已经有30多年的水源/地源热泵中央空调系统的专业机组制造和系统组织的历史,有数百个项目的成功经验,即使在水源/地源热泵应用刚刚起步的中国,克莱门特机组亦保持应用最长达7~8年的运行记录,在国内已有上百个用户选用,技术非常成熟,产品稳定性、可靠性已得到充分考验。
独有大温差小流量技术,为用户节约地下水。
☆机构框架框架由加厚镀锌钢板制成,外涂环氧树脂,底板平整度高,整体不宜生锈。
☆面板仪表盘、电器控制箱及夹层型面板由优质不锈钢压制,外表面同样已做喷涂处理,使整个机组耐气候性好。
夹层型机构能够保护全部机器部件,内挡板由不锈钢薄板压制并敷有聚氨酯隔音材料。
同时为了操作人员的安全性,内层电箱上安置有电源主令开关,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。
☆螺杆压缩机1.克莱门特半封闭螺杆式压缩机,不仅运转平稳,精密的压缩机转子间隙更使高低压侧泄漏减至最少,从而提高了压缩机效率,COP值高。
2.克莱门特压缩机安装在独立的减震的装Array置上,由配有部分绕组启动的2级电机驱动。
3.压缩机采用了最新的合成材料,使用寿命可达9.5万小时而不需更换,使得整机的使用年限可达25年之久。
地源热泵每平方米能花多少钱?技术论坛无论是哪种产品,用户在选择时一定会关心它的价格,地源热泵也不例外,虽然当下它是最火的供暖产品,但在价格方面,用户依旧还是会对多种供暖方式进行多方面的价格对比,那么究竟地源热泵每平方米能花多少钱呢?地源热泵每平米造价:地源热泵系统的安装作为一个系统工程,其整体造价包括设计、设备、辅材、打井、安装、售后等费用,依据公司多年的地源热泵系统安装经验来看,地源热泵每平米的造价大约800元。
当然,具体的整体价格情况需要看用户选择的产品品牌和方案配置。
初期投资高于其它空调系统,主要由于受打井安装费用影响较大,据各地区地质情况不一样,地源热泵价格有一定的差异。
安装一套完整地源热泵系统(含打井)每平米造价在约为700——100元。
像300平米的别墅,安装比较好的进口品牌地源热泵,价格一般在20万左右。
地源热泵属于前期投资高,后期节能的设备,它集中央空调、地暖、热水为一体,使用起来非常方便。
关于地源热泵的价格,为什么没有一个定数呢?原因就在于它的安装是一个系统工程,包括设计、设备、辅材、打井、安装及售后等各方面的费用,并且还要看用户选择的具体方案配置,加上各个地区的地质不同,因此每个地方使用地源热泵的价格都存在着一定的差距。
那么我们290平方的家庭住宅为例,冬天供暖时间为4个月,夏季制冷时间为3个月,以每天使用16个小时为准,电费为0.5元每度,综合来看的话夏季的空调运行整个的费用也就在3500左右,每平方12块钱左右,而冬季空调运行费用在6000左右,平均到平方的费用为20元左右,从这些数据来看,地源热泵是十分经济划算的。
以300平方米的别墅为例,夏季制冷期为90天,冬季供暖期为120天,每天空调使用时间:16小时;电费:0.48元/度.日同时使用系数K2取值0.80。
夏季空调运行费用=6.30×16×0.80×0.48×90=3483.64元夏季每平方米的运行费用为:11.61元冬季空调运行费用=8.4×16×0.80×0.48×120=6193.15元冬季每平方米的运行费用为:20.64元全年空调运行费用=3483.64 6193.15=9676.79元全年每平方米的空调运行费用为:32.25元至于地源热泵系统报价部分,地源热泵系统产品及售后安装全套下来,土豪最爱的别墅豪装别墅,总价二十多万元,而且配套的地源热泵系统品牌相对国际范,而地源热泵系统应用普及度较高的当属两百平左右的大宅,系统产品本身外加安装及售后服务合计二十万元不到。
地源热泵价格是多少?澳富地源热泵空调详细报价表地源热泵中央空调在现在生活中已经成为很多用户所青睐的空调产品,它的环保节能、一机多用等多项优点让它不仅适用于家居别墅,也同样适合学校、医院、写字楼等公共建筑,但地源热泵价格问题也一直困扰着许多用户,有的用户想知道自己家安装一套地源热泵要多少钱?请注意,这份报价只能一个作为线上服务的参考,不能当做准确价格来使用,实际价格还是要看线下的具体情况来制定!一、地源热泵价格——地源热泵空调价格组成地源热泵价格= 机房部分(含热泵主机、辅助设备、配电柜等材料、安装)+ 室外换热部分(打孔、下管、回填,水平管沟开挖、下管、回填及材料等)+室内末端风盘(含设备、材料及安装等)+室内末端地暖(含设备、材料、安装等)二、地源热泵价格——造价估算1.地源热泵系统整体造价以建筑面积为300㎡的别墅建筑为例。
别墅建筑面积300㎡,空调使用面积在210-240 ㎡之间。
因为在别墅里,有些地方是非空调使用面积,比如车库、储物间、小卫生间、部分阁楼等。
地源热泵造价参考如下:(青岛地区)每平米价格从300元——700元不等该价格因工程面积大小不同而价格差别不同,价格中可以包含(地暖价格、空调价格、机房价格、地埋管价格)2.室外换热部分造价(一个孔)参考如下:孔深为120m具体的造价情况需要看用户选择的产品品牌和方案配置。
由于室外打孔安装费用所占比例较大,因此地源热泵系统初期投资较其它空调系统高,据各地区地质情况不一样,地源热泵价格有一定的差异。
以300平方米的别墅为例,夏季制冷期为90天,冬季供暖期为140天,每天空调使用时间:12小时;电费:0.55元/度,日同时使用系数K2取值0.80。
运行费用见下表所示:三、地源热泵价格——运行费用估算一、地源热泵价格——初始投资与运行费用对比1、地源热泵前期安装成本高传统的中央空调系统与地源热泵中央空调不同,地源热泵是利用地热能源来实现制冷供热,所以要购买材料设备、安装主机和室内风机盘管、室外钻井等,在前期安装时需要消耗一定的施工成本。
13万㎡三种方案对比明细表地源热泵中央空调风冷模块中央空调普通空调(壁挂机、柜机)及暖气特点对比1、外观:整幢楼由一台主机带动多台室内机,不影响外墙美观,室内机采用风机盘管,形式多样,配合装修,简单、大方。
2、性能:大大改善空气品质;可通过风管,向其它房间送风;空气分布合理,温度均匀,波动小,舒适。
3、维修:主机只有一台,便于维修保养。
1、外观:室外机较多会占用楼顶面积等,不影响外墙美观,室内机采用风机盘管,形式多样,配合装修,简单、大方。
2、性能:大大改善空气品质;可通过风管,向其它房间送风;空气分布合理,温度均匀,波动小,舒适。
1、外观:室外机影响房屋外观,且支撑铁架易生锈污染外墙,室内采用壁挂机,无法配合室内装修灵活布置。
2、性能:不能或不便引入新风,安装既占间,也不经济,空气分布不合理,温差大,波动大。
3、维修:室外机数量多,且安装在外墙,维修不方便。
使用寿命20—25年10-15年8—10年暖气开口费无无30元×119066m2=357.2万元暖气安装费无无暖气片:45元×119066m2=476.26万元暖气外管网:100万元(暂估)占用房间面积地下室150㎡楼顶需2900㎡的主机摆放面积5m2×670户=3350m2暖气及空调全部设备及安装费2216.41万元1816.4万元空调:1.5万元×670户=1005万元暖气:357.2+476.26+100=933.46万元合计:1938.46万元运行费用按年计算全年78.6万元149.53万元6KW/户×670户=4020KW夏季:4020KW×0.7×60天×12小时/天×0.65元/度=131.7万元冬季取暖费:119066m2×18元/m2=214.3万元全年运行费用为131.7+214.3=345万元15年运行费用78.6万元×15年=1179万元149.53万元×15年=2242.95万元345万元×15年=5175万元15年总支出2216.41+1179=3395.41万元1816.4+1495.3=4059.35万元1938.46+3450=7113.46对比系数 1.00 1.20 2.10。
D、民用天然气价以上使用成本计算 合计=15547元夏季制冷可节省费用=(一)-(二)=3051元2、室内风机盘管耗电:0.1KW/台×10台×18小时/天×120天/年=2160度;3、机组水泵耗电:1.2KW/台×2台×18小时/天×120天/年=5184度;预计全年可节省费用:3015+8817= 11832元/年3、夏季用电量:11615度+2160度+5184度=18959度预计全年平均节能效率达:11832/(18598+19095)=32%4、运行费用:18959度×0.82元/度=15547元合计=18598元合计=10278元(二)地源热泵机组制冷,COP值为5.3,运行费用:1、室外机组耗电:负荷28.5KW/COP值5.3×18小时/天×120天/年=11615度;冬季地暖可节省费用=(一)-(二)=8817元2、室内机耗电:0.1KW/台×10台×18小时/天×120天/年=2160度;1、室外机组耗电:负荷34KW/COP值4.09×13小时/天×90天/年=9726度;3、夏季用电量:20520度+2160度=22680度2、机组水泵耗电:1.2KW/台×2台×13小时/天×90天/年=2808度;4、运行费用:22680度×0.82元/度=18598元3、运行费用:12534度×0.82元/度=10278元因别墅已有较多电气设备,电费直接按第三档计算,辅楼电价按0.82元/度计算;×4.2元/立方=19095元(一)大金VRV机组制冷,考虑铜管长度衰减等因素,COP值为3左右,运行费用:合计=19095元1、室外机组耗电:负荷28.5KW/COP值3×18小时/天×120天/年=20520度;(二)辅楼地源热泵机组供热,COP值为4.09,运行费用:C、假定室温设定25℃,每天运行18小时,辅楼每年运行120天;C、假定室温设定22℃,每天运行13小时,每年运行90天; 第一二档燃气用于热水器及燃气灶,地暖按照第三档计算。
目录一、公司简介。
.。
2二、标志性工程案例。
3三、地源热泵技术原理介绍。
6四、冷暖方式的分析。
15五、设计方案说明。
17六、系统设计方案。
20七、投资概算及运行费用对比。
25八、补充说明。
29九、附件(图纸、企业资质及相关政策文件)。
30一、公司简介浙江亿能建筑节能科技有限公司其前身是台州亿能建筑节能科技有限公司,于2010年4月由浙江省工商行政管理局批准正式更名,是台州首家集科技、设计、培训、咨询、新能源投资、建筑节能、环境保护于一体的科技型企业,公司成立至今一直从事于节能、环保工作。
随着人们生活水平的不断改善与提高,环境保护意识的日益增强,国家政府大力提倡减排,公司于2010年5月在山东滨州先后成立了“浙江亿能建筑节能科技有限公司滨城分公司”、“滨州市艾斯达节能材料有限公司”,致力于建筑节能新技术与新产品的开发与利用、节能环保型中央空调系统配件与设备的研发与推广,形成产品系列化。
目前,公司已经建立了包括生产、营销、采购、供应、质量控制、设计、决策等在内的科学、高效的管理体系,为公司的迅速发展提供了组织机构和管理制度保障,使公司呈现良好的发展态势。
现与中国建筑科学研究院建筑环境与节能研究院等多家科研机构建立了战略合作同盟体,可以为客户提供各种建筑节能方案和先进的节能设备。
公司08年度被浙江省科学技术协会、浙江省科技报社评为“浙江省优秀创新型企业”,被中国质量诚信企业协会、中国品牌价值评估中心评为“浙江省重质量守承诺创品牌”单位,暨“首批三满意单位”。
2008年12月份公司参与了国家4个标准的制定:①地源热泵系统经济运行标准;②溴化锂吸收式冷水机组能效限定值节能标准;③地源热泵机组能效限定值及能源效率等级标准;④商业或工业用及类似用途低温空气源热泵机组标准,其中地源热泵系统经济运行标准由我司参与主编。
2009年6月,我司与台州职业技术学院于市政府签订了“台州市校企校地合作协议书”。
公司始终坚守“高效、节能、环保”为重的经营理念及“诚信、团结、创新”的企业精神,以推广建筑节能事业为目标,以缓解能源紧张,降低能源消耗为己任,大力促进可再生能源应用和节能环保项目的推广,为加快建设“十一五”规划提出的能源节约型社会做出自己的贡献。
亿能人以精湛的合作团队,凭借先进的技术真诚希望与国内外的客商携手共创节能型社会!公司技术支持:中国建筑科学研究院建筑环境与节能研究院中国建筑科学研究院创建于1953年,2000年10月1日起,由科研事业单位转制为科技型企业,划归国资委管理。
该院是全国建筑行业最大的综合性研究和开发机构,主要任务是面向全国的建设事业,以建筑工程为主要研究对象,以应用研究和开发研究为主,在建筑结构、地基基础、工程抗震、建筑环境与节能、住宅体系及产品、智能化建筑、建筑软件、建筑机械化、建筑防火、施工技术、建筑材料等专业中的70个研究领域开展科学研究工作。
建院以来至2006年底,共完成科研成果2392项,完成标准规范编制、修订项目508项,其中荣获国家发明奖、国家科技进步奖、国家自然科学奖、全国科学大会奖等共92项,各类省部级科技进步奖411项,获得专利176项,为推动我国工程建设标准化、促进建设事业科技进步、加强工程质量管理,为我国建设事业的发展做出了应有的贡献。
空调所作为建筑科学研究院的暖通行业研究机构,承担国内各种科研与规范编制项目,在地源热泵方面承接多项国内大型地源热泵系统设计与咨询,在国内地源热泵应用方面积累了大量实际工程经验。
二、标志性工程案例1)商丘汇豪天下“恒温恒湿恒氧”地源热泵中央空调工程(河南省唯一康居工程)河南商丘汇豪天下·康居小区项目占地面积63987㎡,建筑总面积136176㎡,空调使用面积115000㎡。
其中:一期住宅建筑面积44289㎡,商业服务建筑面积2501㎡。
我司根据业主的要求和提供的水文地质报告,在可行性方案中描述对该项目采用地源热泵地埋管系统,恒温恒湿,实行冬季采暖,夏季制冷。
汇豪天下以其“恒温恒湿恒氧”等独特的节能模式,被国家住房和城乡建设部、省住房和城乡建设厅评为“国家康居示范工程”,是豫东首座国家康居示范工程,书写了商丘房地产行业发展的新篇章,对于商丘市及至整个房地产行业整体水平的提升、住宅产业现代化的发展、城市人居质量的改善,将会产生重要的示范和促进作用。
2)温州十里河灯饰城有限公司水源热泵中央空调工程北京十里河灯饰城温州店位于温州市瓯海区,占地面积近9万平方米,通过对该工程的实地考察,我公司决定采用河水源热泵来进行制冷采暖,达到节能环保。
此项目是温州首例通过河水作为冷热源的工程。
3)浙江新台州大厦地源热泵工程新台州大厦位于台州市椒江区,该项目及购物、休闲、餐饮、酒店于一体的大型商用建筑,其中商场等建筑面积约33000平方米,五星级酒店建筑面积约12000平方米,空调面积总计约33700平方米,商场及酒店均设置新风系统。
空调形式采用地源热泵中央空调系统。
4)浙江吉鑫祥叉车股份有限公司办公楼热泵工程浙江吉鑫祥叉车有限公司办公楼共5层,总面积约10000㎡,采用热泵机组及低静压风机盘管等一起组成集中式中央空调系统,总制冷量为1200KW,实行冬季采暖,夏季制冷,具有较高的能效比。
5)台州东方太阳城高层住宅河水源热泵工程浙江台州东方太阳城高层住宅由九个塔楼组成,总建筑面积144382平方米,单体建筑层数20~30层,建筑高度74.85~99.55米,空调面积总计约12万平方米,采用河水源热泵工程系统,制冷、供热和提供生活用水,是距今为止采用河水源热泵系统空调面积比较庞大的一个项目之一。
三、地源热泵技术原理介绍1)国家能源发展趋势由于近20年我国的能源节约政策的实施取得了巨大成绩,致使我国亿元产值的能耗下降了一半。
各个行业的产品能耗均有下降,如发电煤耗从460g降到400g。
总的能源利用效率也有提高,从26%上升到32%。
但是,我国的能源利用效率和发达国家相比,差距还很大,而且我国现有的有形能源储存量有限,我国能源、土地、水、原材料等资源严重短缺而实际利用效率还很低、环境污染严重且仍在不断加剧。
就能源结构而言,在我国化石能源资源探明储量中,90%以上是煤炭,人均储量也仅为世界平均水平的二分之一;人均石油储量仅为世界平均水平的11%;天然气仅为4.5%;而目前我国单位建筑面积能耗是发达国家的2-3倍以上。
就土地的消耗而言,我国人均耕地只有世界人均耕地的1/3,水资源仅是世界人均占有量的1/4;实心粘土砖每年毁田12万亩;物耗水平与发达国家相比,钢材消耗高出10%~25%,每拌和1立方米混凝土要多消耗水泥80公斤;卫生洁具的耗水量高出30%以上,而污水回用率仅为发达国家的25%。
严峻的事实表明,中国要走可持续发展道路,发展节能与绿色建筑刻不容缓。
因此,节约能源和充分利用再生能源是一项十分重要的、全国性的大课题,在新的世纪必须作为战略性任务来抓。
国家也在从各个方面采取相应举措,推动这项工作的进展。
根据以上内容,我国出台相应政策,大力鼓励可再生能源的开发和利用。
以下是仅有的几种可再生能源形式:1、风力发电作为可再生能源,世界这些年发展很快,每年递增26%以上,可以说在加速发展。
不少国家已确定的目标是,今后10~20年内,把风力发电的比重提高到总电量的10%。
我国风力资源十分丰富,全国虽未进行详查,仅内蒙古自治区初查结果,可利用的风能就超过1亿kW。
从新疆、甘肃、宁夏、内蒙古到吉林是一个大风带;内陆还有一些大风口,如鄱阳湖口处;更重要的是,有几千公里的东部沿海及岛屿。
2、太阳能我国多数地区年日照时间都超过2000h,而在西北一些地区,年日照时间超过3000h。
全国可利用的太阳能有多大规模,现在还说不清楚。
将来在几个特大沙漠上建设特大规模太阳能发电基地,用来生产氢气的可能性现在已可以看到。
世界上光电技术及其所用材料进步很快,光电材料成本成倍下降,光电转换效率不断提高,从而使太阳能发电成本大幅度下降。
预计不要10年,其发电成本就可能赶上煤电,进一步发展还会低于煤电。
太阳能大棚在全国已有较大规模推广,现在水平还较低,单个大棚也较小。
要搞规模经济,大规模推广应用,可成为改变北方农业的一个大革命。
3、沼气和生物能源沼气在我国发展已有多年历史,也取得了很大成绩。
今年20年,设想把利用大中型沼气的总能力预定在1000万kW这个目标。
数字也不算大,经过努力是可以做到的。
4、地能将成为我国最大的可被利用的可再生能源地球是一个巨大的恒温体,蕴藏了无穷无尽的能量,无论冬夏季节30m以下的地下水温相对恒定。
但是这种能源属于低品位能,不能被直接利有,温度不能被提升过高,不能用于工业生产,但其能量经过提升后,正是民用建筑冷、暖供应的最佳温度范围。
地能以电能为辅助能源,通过先进的水源热泵机组将低品位的地能变为可利用的高位能,输送于供冷供暖空间,实现冷暖供应的节能运行。
为了保证这一先进的技术的顺利实施,我国各级政府相继颁布了相关政策,支持、鼓励地温技术的应用。
如建设部于2000年2月18 日颁布实施的《民用建筑节能管理规定》中第四条明确规定:国家鼓励建筑节能技术进步,鼓励引进国外先进的建筑节能技术鼓励发展太阳能、地热等可再生能源应用技术及设备空调制冷节能技术与产品。
因而,在欧美得到广泛应用的地温空调技术已受到我国各界的关注及日益广泛的应用。
地温空调是地能利用的有效的形式之一,地温技术将是目前解决我国民用建筑冷暖供应的最先进、最适用的技术。
2)项目背景当前,能源资源问题是关系我国经济社会发展全局的一个重大战略问题。
为了促进可再生能源的开发利用,增加能源供应,改善能源结构,保障能源安全,保护环境,实现经济社会的可持续发展,国务院于2006年1月1日颁布了《可再生能源法》,随后财政部、建设部于2006年9月25日颁布了《可再生能源建筑应用专项资金管理暂行办法》,专项资金支持的重点领域为:(一)与建筑一体化的太阳能供应生活热水、供热制冷、光电转换、照明;(二)利用土壤源热泵和浅层地下水源热泵技术供热制冷;(三)地表水丰富地区利用淡水源热泵技术供热制冷;(四)沿海地区利用海水源热泵技术供热制冷;(五)利用污水源热泵技术供热制冷;(六)其他经批准的支持领域。
从本世纪初开始逐步走向市场,并在中央空调行业得以推广应用的水源热泵技术,可以从太阳能热水、土壤、浅层地下水、工业废水尾水、江河湖海水、生活中水等各种水源中提取能量,用于向各类建筑物供冷、供暖及供应洗浴热水,不但环保节能、取之不尽用之不竭、而且投资省、运行费用低、冷暖效果好,因此得到国家的大力支持。
本项目地下水资源丰富,采用地下水作为水源热泵的水源,提取其中的能量向建筑物供冷供暖,正符合《可再生能源建筑应用专项资金管理暂行办法》所规定的补贴资金要求条件。
