CORS控制网测量方案简介CORS(跨源资源共享)是一种常用的网络安全措施,用于限制跨源HTTP请求的访问权限。
在Web应用程序中,CORS可用于控制来自不同域的客户端请求资源的访问权限。
本文将介绍CORS控制网测量方案,帮助开发人员理解如何设置和处理CORS相关问题。
什么是CORS?CORS是一种基于HTTP头部的机制,它允许服务器控制允许跨域请求的访问权限。
由于浏览器的同源策略,JavaScript发起的跨域请求通常会被浏览器阻止。
CORS通过添加特定的HTTP头部来响应预检请求(OPTIONS请求),从而解决了这个问题。
配置CORS在服务器端配置CORS可以通过设置HTTP响应头部来实现。
以下是常见的CORS配置选项:1.Access-Control-Allow-Origin:指定可访问资源的源。
可以设置为特定的源,也可以设置为通配符(*),表示允许所有来源访问资源。
2.Access-Control-Allow-Methods:指定允许的HTTP方法。
常见的方法有GET、POST、PUT等。
3.Access-Control-Allow-Headers:指定允许的自定义HTTP头部。
这个字段只对预检请求有效。
4.Access-Control-Allow-Credentials:指定是否允许发送凭证信息(例如Cookie、HTTP认证等)。
默认情况下,跨域请求不会发送凭证。
以下示例展示了如何在响应头中设置CORS配置:Access-Control-Allow-Origin: *Access-Control-Allow-Methods: GET, POSTAccess-Control-Allow-Headers: Content-TypeAccess-Control-Allow-Credentials: true测试CORS为了测试CORS配置是否生效,可以使用浏览器的开发者工具。
在Network选项卡中,可以查看HTTP请求和响应。

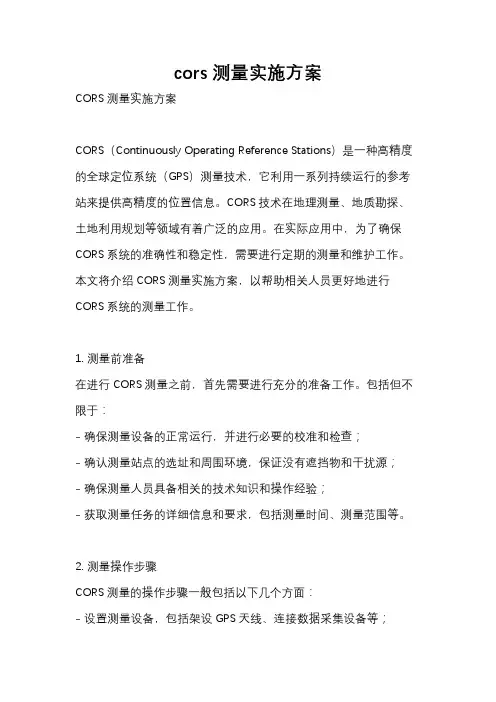

cors测量实施方案CORS测量实施方案CORS(Continuously Operating Reference Stations)是一种高精度的全球定位系统(GPS)测量技术,它利用一系列持续运行的参考站来提供高精度的位置信息。
CORS技术在地理测量、地质勘探、土地利用规划等领域有着广泛的应用。
在实际应用中,为了确保CORS系统的准确性和稳定性,需要进行定期的测量和维护工作。
本文将介绍CORS测量实施方案,以帮助相关人员更好地进行CORS系统的测量工作。
1. 测量前准备在进行CORS测量之前,首先需要进行充分的准备工作。
包括但不限于:- 确保测量设备的正常运行,并进行必要的校准和检查;- 确认测量站点的选址和周围环境,保证没有遮挡物和干扰源;- 确保测量人员具备相关的技术知识和操作经验;- 获取测量任务的详细信息和要求,包括测量时间、测量范围等。
2. 测量操作步骤CORS测量的操作步骤一般包括以下几个方面:- 设置测量设备,包括架设GPS天线、连接数据采集设备等;- 进行数据采集,确保采集到足够的卫星信号,并记录相关的环境信息;- 数据处理和分析,包括数据的导入、处理和校正,生成测量报告等;- 测量设备的拆卸和清理,确保设备的完好和安全存放。
3. 质量控制和数据处理在CORS测量过程中,质量控制和数据处理是非常关键的环节。
为了确保测量数据的准确性和可靠性,需要进行严格的质量控制和数据处理工作。
包括但不限于:- 对测量设备进行定期的校准和检查,确保设备的准确性和稳定性;- 对采集到的数据进行质量控制和校正,包括数据的去噪、异常值的处理等;- 对处理后的数据进行分析和验证,确保数据的准确性和可靠性;- 生成测量报告,包括测量数据的详细信息、处理方法和结果等。
4. 结束工作和数据上传CORS测量工作结束后,需要进行相关的结束工作和数据上传工作。
包括但不限于:- 对测量设备进行拆卸和清理,确保设备的完好和安全存放;- 对采集到的数据进行整理和归档,确保数据的完整性和安全性;- 将处理后的数据上传到相关的数据中心或数据库中,以便后续的数据共享和应用。
测绘连续运行卫星定位服务系统(CORS)及高精度手持机技术方案第一章、CORS的产生1.1、传统的RTK测量1.1.1、常规RTK测量方式常规RTK技术是一种采用载波相位观测值进行实时定位的GPS相对定位技术,该技术需要一个用户本地参考站。
动态用户进行常规定位时,参考站观测的载波相位同步观测值(根据需要有时需包括伪距观测值)以及参考站坐标通过可靠的数据通信链路实时播发给用户。
动态用户根据当前载波相位观测值(以及伪距观测值)和广播星历进行实时相对定位。
根据己知的参考站精确坐标,可以计算用户瞬时位置。
常规RTK技术是建立在相对定位中流动站与参考站之间误差强相关假设基础之上的。
即通过同步载波相位观测值进行差分(一般采用双差观测值),消除流动站与参考站共有的相关系统误差其结果是消除卫星钟差、接收机钟差,削弱卫星星历误差、电离层延迟误差以及对流层误差影响。
1.1.2、常规RTK测量的问题常规RTK技术极大的方便了需要动态高精度服务的用户,但随着流动站与参考站之间距离的增加,问题便随之产生。
一、测量范围由于差分技术的前提是作差分的两站的卫星信号传播路径相同或相似,这样,两站的卫星钟差、轨道误差、电离层误差、对流层误差均为强相关,所以这些误差大部分可以消除,要到达1-2厘米级实时(单历元求解)定位的要求,用户站和参考站的距离需小于10km,当距离大于50km,以上误差的相关性大大减少,以致差分之后残差很大,求解精度降低,一般只能达到分米级基线精度。
二、通信数据链路常规RTK系统的数据传输多采用UHF和 VHF电台播发RTCM差分信号,由于电台信号的衍射性能差,而且都是站间直线传播,这要求站间的天线必须“准光学通视”,所以在城市、丘陵、山区实施RTK作业很不方便,经常发生能收到卫星,但是收不到电台信号的问题。
三、模糊度求解当流动站与参考站间距离较近(即观测基线较短),如参考站10km 范围内,上述系统误差强相关假设成立,常规RTK利用几个甚至一个历元观测资料就可以获得厘米级定位精度。
CORS动态测量方案一操作方法与步骤1.网络模块设置打开主机,然后打开手簿并打开“工程之星”软件(如果在桌面上没有快捷方式,打开路径为“我的设备/Flash disk/SETUP/PRTKPro2.8”)。
蓝牙会自动连接。
连接上之后,点设置→网络连接→设置→读取,上面提示读取成功后会读取到主机当前的网络模块设置。
选择GPRS、VRS-NTRIP、输入对应的IP地址,域名,端口,用户名及密码→设置,提示设置成功后可点退出→连接,会提示连接成功→退出即可。
省网对应参数:GPRS,VRS-NTRIP,IP:218.28.246.194,域名:RTKRTCM31,端口:2101,用户名/密码:输入提供的即可。
两台以上同时用时用户名不能重复。
注:第一步做过后,以后就不需要再做设置。
2.测量操作方法:打开主机,并按“ENTER”键打开手簿,进入系统界面。
打开“工程之星”(如果在桌面上没有快捷方式,打开路径为“我的设备/Flash disk/SETUP/PRTKPro2.8”),蓝牙会自动连通,连上后“状态”上会显示“固定解”就可以正常测量了。
3.软件操作步骤:新建工程:“工程→新建工程(向导)→输入工程名(可以用日期)→OK→选择椭球系名称→下一步→输入中央子午线“例如114”→下一步→确定”4.1实地求参数:(基站架在未知点上)移动站先到一已知点,看状态为固定解后往下做。
“设置→求转换参数→增加→输入当前已知点的点名和点坐标→OK→把移动站立直在已知点点位上,点读取当前点坐标→输入天线高(用的碳纤杆的话为?<刻度>米的杆高)→OK→保存→选择要保存到的位置(默认位置在当前工程的文件夹下),并输入文件名“20140425”(可以和工程名相同)→确定→OK保存成功→点“应用”,会退出求转换参数窗口。
如单点校正后开始测量,直接到5.1开始即可。
移动站到第二个已知点上,看状态为固定解后往下做。
“设置→求转换参数→增加→输入当前已知点的点名和点坐标→OK→把移动站立直在已知点点位上,点读取当前点坐标→输入天线高(用的碳纤杆的话为?<刻度>米的杆高)→OK→保存→选择上一步文件所保存到的位置,并选中“20140425.COT”这个文件→确定→OK覆盖此文件→OK保存成功→应用。

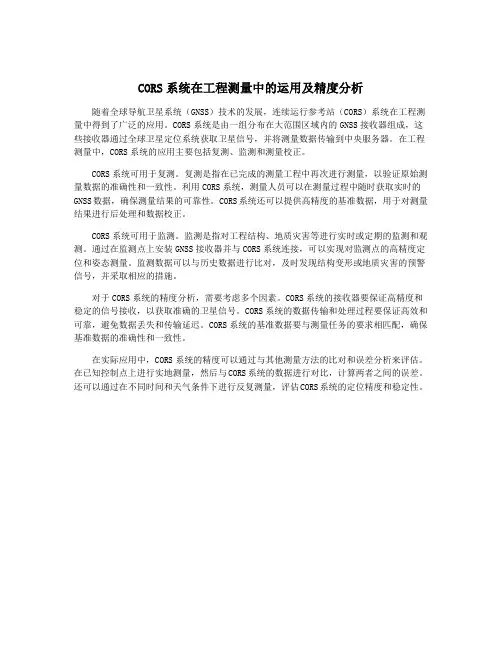

CORS系统在工程测量中的运用及精度分析随着全球导航卫星系统(GNSS)技术的发展,连续运行参考站(CORS)系统在工程测量中得到了广泛的应用。
CORS系统是由一组分布在大范围区域内的GNSS接收器组成,这些接收器通过全球卫星定位系统获取卫星信号,并将测量数据传输到中央服务器。
在工程测量中,CORS系统的应用主要包括复测、监测和测量校正。
CORS系统可用于复测。
复测是指在已完成的测量工程中再次进行测量,以验证原始测量数据的准确性和一致性。
利用CORS系统,测量人员可以在测量过程中随时获取实时的GNSS数据,确保测量结果的可靠性。
CORS系统还可以提供高精度的基准数据,用于对测量结果进行后处理和数据校正。
CORS系统可用于监测。
监测是指对工程结构、地质灾害等进行实时或定期的监测和观测。
通过在监测点上安装GNSS接收器并与CORS系统连接,可以实现对监测点的高精度定位和姿态测量。
监测数据可以与历史数据进行比对,及时发现结构变形或地质灾害的预警信号,并采取相应的措施。
对于CORS系统的精度分析,需要考虑多个因素。
CORS系统的接收器要保证高精度和稳定的信号接收,以获取准确的卫星信号。
CORS系统的数据传输和处理过程要保证高效和可靠,避免数据丢失和传输延迟。
CORS系统的基准数据要与测量任务的要求相匹配,确保基准数据的准确性和一致性。
在实际应用中,CORS系统的精度可以通过与其他测量方法的比对和误差分析来评估。
在已知控制点上进行实地测量,然后与CORS系统的数据进行对比,计算两者之间的误差。
还可以通过在不同时间和天气条件下进行反复测量,评估CORS系统的定位精度和稳定性。

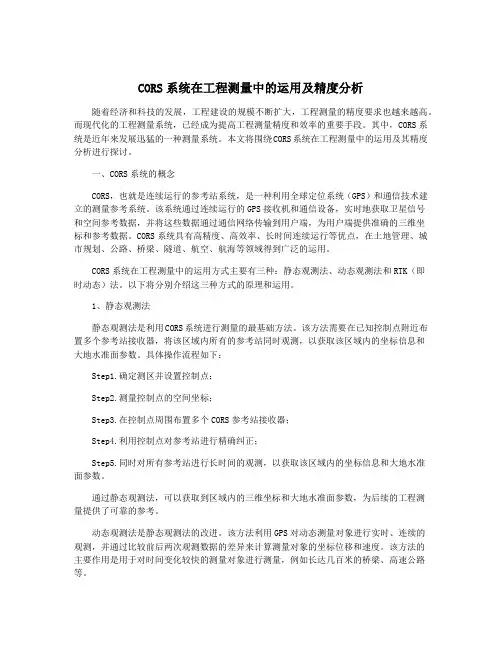

CORS系统在工程测量中的运用及精度分析随着经济和科技的发展,工程建设的规模不断扩大,工程测量的精度要求也越来越高。
而现代化的工程测量系统,已经成为提高工程测量精度和效率的重要手段。
其中,CORS系统是近年来发展迅猛的一种测量系统。
本文将围绕CORS系统在工程测量中的运用及其精度分析进行探讨。
一、CORS系统的概念CORS,也就是连续运行的参考站系统,是一种利用全球定位系统(GPS)和通信技术建立的测量参考系统。
该系统通过连续运行的GPS接收机和通信设备,实时地获取卫星信号和空间参考数据,并将这些数据通过通信网络传输到用户端,为用户端提供准确的三维坐标和参考数据。
CORS系统具有高精度、高效率、长时间连续运行等优点,在土地管理、城市规划、公路、桥梁、隧道、航空、航海等领域得到广泛的运用。
CORS系统在工程测量中的运用方式主要有三种:静态观测法、动态观测法和RTK(即时动态)法。
以下将分别介绍这三种方式的原理和运用。
1、静态观测法静态观测法是利用CORS系统进行测量的最基础方法。
该方法需要在已知控制点附近布置多个参考站接收器,将该区域内所有的参考站同时观测,以获取该区域内的坐标信息和大地水准面参数。
具体操作流程如下:Step1.确定测区并设置控制点;Step2.测量控制点的空间坐标;Step3.在控制点周围布置多个CORS参考站接收器;Step4.利用控制点对参考站进行精确纠正;Step5.同时对所有参考站进行长时间的观测,以获取该区域内的坐标信息和大地水准面参数。
通过静态观测法,可以获取到区域内的三维坐标和大地水准面参数,为后续的工程测量提供了可靠的参考。
动态观测法是静态观测法的改进。
该方法利用GPS对动态测量对象进行实时、连续的观测,并通过比较前后两次观测数据的差异来计算测量对象的坐标位移和速度。
该方法的主要作用是用于对时间变化较快的测量对象进行测量,例如长达几百米的桥梁、高速公路等。
3、RTK法RTK法是即时动态方法,是CORS系统最常用的测量方法。

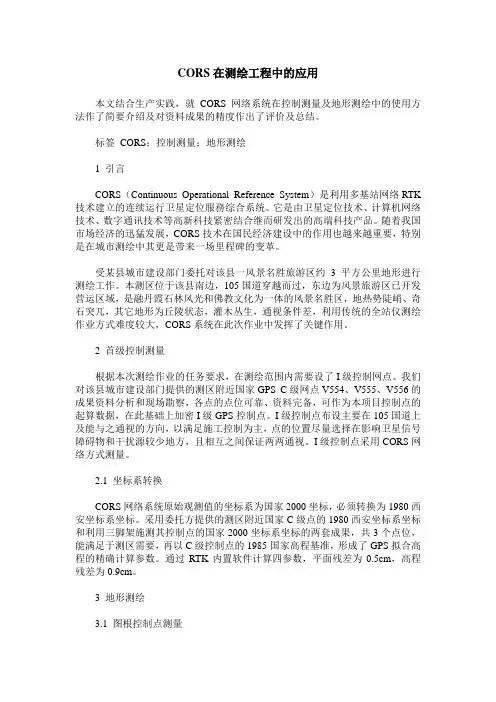

CORS在测绘工程中的应用本文结合生产实践,就CORS网络系统在控制测量及地形测绘中的使用方法作了简要介绍及对资料成果的精度作出了评价及总结。
标签CORS;控制测量;地形测绘1 引言CORS(Continuous Operational Reference System)是利用多基站网络RTK 技术建立的连续运行卫星定位服務综合系统。
它是由卫星定位技术、计算机网络技术、数字通讯技术等高新科技紧密结合继而研发出的高端科技产品。
随着我国市场经济的迅猛发展,CORS技术在国民经济建设中的作用也越来越重要,特别是在城市测绘中其更是带来一场里程碑的变革。
受某县城市建设部门委托对该县一风景名胜旅游区约3平方公里地形进行测绘工作。
本测区位于该县南边,105国道穿越而过,东边为风景旅游区已开发营运区域,是融丹霞石林风光和佛教文化为一体的风景名胜区,地热势陡峭、奇石突兀,其它地形为丘陵状态,灌木丛生,通视条件差,利用传统的全站仪测绘作业方式难度较大,CORS系统在此次作业中发挥了关键作用。
2 首级控制测量根据本次测绘作业的任务要求,在测绘范围内需要设了I级控制网点。
我们对该县城市建设部门提供的测区附近国家GPS C级网点V554、V555、V556的成果资料分析和现场勘察,各点的点位可靠、资料完备,可作为本项目控制点的起算数据,在此基础上加密I级GPS控制点。
I级控制点布设主要在105国道上及能与之通视的方向,以满足施工控制为主,点的位置尽量选择在影响卫星信号障碍物和干扰源较少地方,且相互之间保证两两通视。
I级控制点采用CORS网络方式测量。
2.1 坐标系转换CORS网络系统原始观测值的坐标系为国家2000坐标,必须转换为1980西安坐标系坐标。
采用委托方提供的测区附近国家C级点的1980西安坐标系坐标和利用三脚架施测其控制点的国家2000坐标系坐标的两套成果,共3个点位,能满足于测区需要,再以C级控制点的1985国家高程基准,形成了GPS拟合高程的精确计算参数。

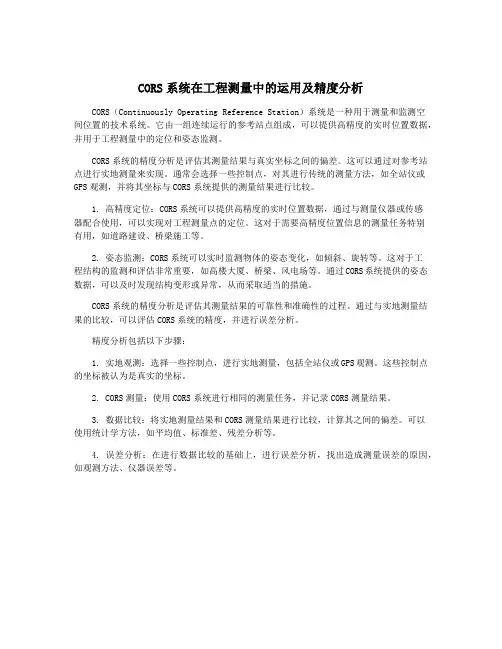

CORS系统在工程测量中的运用及精度分析CORS(Continuously Operating Reference Station)系统是一种用于测量和监测空间位置的技术系统。
它由一组连续运行的参考站点组成,可以提供高精度的实时位置数据,并用于工程测量中的定位和姿态监测。
CORS系统的精度分析是评估其测量结果与真实坐标之间的偏差。
这可以通过对参考站点进行实地测量来实现。
通常会选择一些控制点,对其进行传统的测量方法,如全站仪或GPS观测,并将其坐标与CORS系统提供的测量结果进行比较。
1. 高精度定位:CORS系统可以提供高精度的实时位置数据,通过与测量仪器或传感器配合使用,可以实现对工程测量点的定位。
这对于需要高精度位置信息的测量任务特别有用,如道路建设、桥梁施工等。
2. 姿态监测:CORS系统可以实时监测物体的姿态变化,如倾斜、旋转等。
这对于工程结构的监测和评估非常重要,如高楼大厦、桥梁、风电场等。
通过CORS系统提供的姿态数据,可以及时发现结构变形或异常,从而采取适当的措施。
CORS系统的精度分析是评估其测量结果的可靠性和准确性的过程。
通过与实地测量结果的比较,可以评估CORS系统的精度,并进行误差分析。
精度分析包括以下步骤:1. 实地观测:选择一些控制点,进行实地测量,包括全站仪或GPS观测。
这些控制点的坐标被认为是真实的坐标。
2. CORS测量:使用CORS系统进行相同的测量任务,并记录CORS测量结果。
3. 数据比较:将实地测量结果和CORS测量结果进行比较,计算其之间的偏差。
可以使用统计学方法,如平均值、标准差、残差分析等。
4. 误差分析:在进行数据比较的基础上,进行误差分析,找出造成测量误差的原因,如观测方法、仪器误差等。

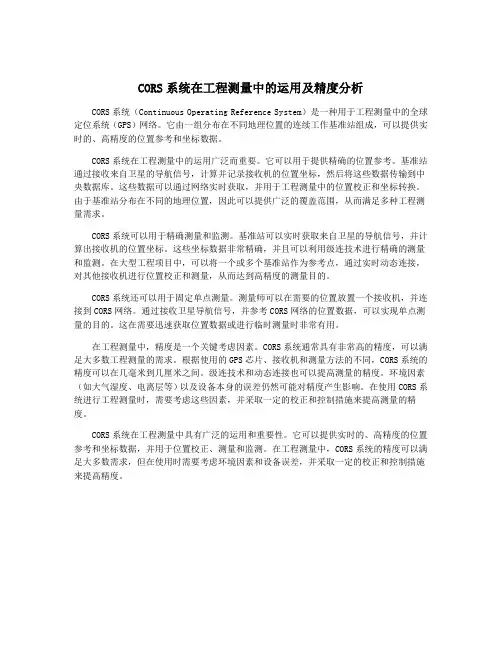

CORS系统在工程测量中的运用及精度分析CORS系统(Continuous Operating Reference System)是一种用于工程测量中的全球定位系统(GPS)网络。
它由一组分布在不同地理位置的连续工作基准站组成,可以提供实时的、高精度的位置参考和坐标数据。
CORS系统在工程测量中的运用广泛而重要。
它可以用于提供精确的位置参考。
基准站通过接收来自卫星的导航信号,计算并记录接收机的位置坐标,然后将这些数据传输到中央数据库。
这些数据可以通过网络实时获取,并用于工程测量中的位置校正和坐标转换。
由于基准站分布在不同的地理位置,因此可以提供广泛的覆盖范围,从而满足多种工程测量需求。
CORS系统可以用于精确测量和监测。
基准站可以实时获取来自卫星的导航信号,并计算出接收机的位置坐标。
这些坐标数据非常精确,并且可以利用级连技术进行精确的测量和监测。
在大型工程项目中,可以将一个或多个基准站作为参考点,通过实时动态连接,对其他接收机进行位置校正和测量,从而达到高精度的测量目的。
CORS系统还可以用于固定单点测量。
测量师可以在需要的位置放置一个接收机,并连接到CORS网络。
通过接收卫星导航信号,并参考CORS网络的位置数据,可以实现单点测量的目的。
这在需要迅速获取位置数据或进行临时测量时非常有用。
在工程测量中,精度是一个关键考虑因素。
CORS系统通常具有非常高的精度,可以满足大多数工程测量的需求。
根据使用的GPS芯片、接收机和测量方法的不同,CORS系统的精度可以在几毫米到几厘米之间。
级连技术和动态连接也可以提高测量的精度。
环境因素(如大气湿度、电离层等)以及设备本身的误差仍然可能对精度产生影响。
在使用CORS系统进行工程测量时,需要考虑这些因素,并采取一定的校正和控制措施来提高测量的精度。
CORS系统在工程测量中具有广泛的运用和重要性。
它可以提供实时的、高精度的位置参考和坐标数据,并用于位置校正、测量和监测。

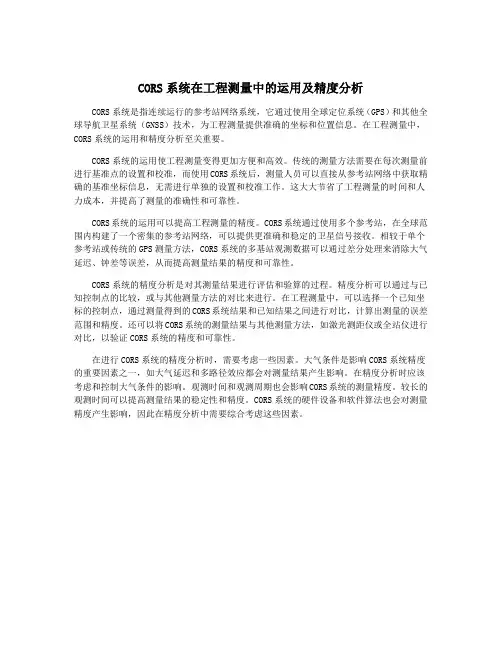

CORS系统在工程测量中的运用及精度分析CORS系统是指连续运行的参考站网络系统,它通过使用全球定位系统(GPS)和其他全球导航卫星系统(GNSS)技术,为工程测量提供准确的坐标和位置信息。
在工程测量中,CORS系统的运用和精度分析至关重要。
CORS系统的运用使工程测量变得更加方便和高效。
传统的测量方法需要在每次测量前进行基准点的设置和校准,而使用CORS系统后,测量人员可以直接从参考站网络中获取精确的基准坐标信息,无需进行单独的设置和校准工作。
这大大节省了工程测量的时间和人力成本,并提高了测量的准确性和可靠性。
CORS系统的运用可以提高工程测量的精度。
CORS系统通过使用多个参考站,在全球范围内构建了一个密集的参考站网络,可以提供更准确和稳定的卫星信号接收。
相较于单个参考站或传统的GPS测量方法,CORS系统的多基站观测数据可以通过差分处理来消除大气延迟、钟差等误差,从而提高测量结果的精度和可靠性。
CORS系统的精度分析是对其测量结果进行评估和验算的过程。
精度分析可以通过与已知控制点的比较,或与其他测量方法的对比来进行。
在工程测量中,可以选择一个已知坐标的控制点,通过测量得到的CORS系统结果和已知结果之间进行对比,计算出测量的误差范围和精度。
还可以将CORS系统的测量结果与其他测量方法,如激光测距仪或全站仪进行对比,以验证CORS系统的精度和可靠性。
在进行CORS系统的精度分析时,需要考虑一些因素。
大气条件是影响CORS系统精度的重要因素之一,如大气延迟和多路径效应都会对测量结果产生影响。
在精度分析时应该考虑和控制大气条件的影响。
观测时间和观测周期也会影响CORS系统的测量精度。
较长的观测时间可以提高测量结果的稳定性和精度。
CORS系统的硬件设备和软件算法也会对测量精度产生影响,因此在精度分析中需要综合考虑这些因素。
CORS系统在工程测量中的运用及精度分析CORS(Continuously Operating Reference Station)系统是工程测量中一种常用的技术。
该系统通过设置固定的参考站点,连续地进行GPS观测,提供高精度的位置信息,以用于工程测量和监测任务。
1. GPS测量辅助:CORS系统提供的高精度位置信息,可以用于辅助GPS测量。
在进行工程测量任务时,使用移动GPS测量仪器与CORS站点进行差分定位,可以提高测量的精度和可靠性。
2. 基线测量:CORS系统中的参考站点通常分布在广域范围内,可以用于进行基线测量。
在进行测量任务时,选择适当的CORS站点与待测点进行基线测量,可以获得高精度的距离和方位角信息。
CORS系统的精度分析是判断其在工程测量中使用的重要环节。
其精度受到以下几个因素的影响:1. 参考站点位置误差:CORS系统的精度与其参考站点位置的准确度密切相关。
如果参考站点的位置存在较大误差,会直接影响到CORS系统提供的位置信息的精度。
在使用CORS系统进行工程测量前,需要对参考站点的位置进行准确度评估。
2. 观测误差:CORS系统进行观测时,会受到多种误差的影响,如卫星几何结构、大气条件、信号传播等。
这些误差会导致测量结果的变异,从而影响到CORS系统的精度。
在进行工程测量时,需要根据实际情况对观测误差进行分析和校正。
3. 差分定位误差:CORS系统的精度受到差分定位误差的影响。
差分定位误差包括基线测量误差和数据传输误差。
基线测量误差是指选取CORS站点与待测点进行基线测量时,由于环境条件和设备因素导致的误差。
数据传输误差是指CORS站点数据传输中存在的误差。
在进行工程测量时,需要对差分定位误差进行评估和纠正。
CORS系统在工程测量中具有广泛的运用,可以提供高精度的位置信息。
通过对CORS系统的精度进行分析,可以帮助提高工程测量的精度和可靠性。
在使用CORS系统进行工程测量时,还需注意参考站点位置的准确度、观测误差的校正和差分定位误差的纠正,以提高测量的精度和可靠性。
CORS系统在工程测量中的运用及精度分析CORS(Continuous Operating Reference Stations)系统是一种用于测量和监测地球表面运动的技术,广泛应用于工程测量领域。
本文将讨论CORS系统在工程测量中的应用及其精度分析。
CORS系统是由分布在地理上广泛区域的参考站组成的网络。
这些参考站通过GPS技术获取高精度的位置信息,并将其传输到中央服务器。
用户可以通过网络连接到这些参考站,获取其位置信息,并利用这些信息进行实时测量和数据处理。
CORS系统在工程测量中的应用非常广泛。
它可以用于静态测量,比如测量建筑物或桥梁的变形,测量排水系统或供水系统的沉降等。
它也可以用于动态测量,比如在地震监测中测量地震引起的地表运动。
CORS系统还可以用于测量大型工程项目的地表运动,比如高速铁路、隧道和地铁的建设等。
CORS系统在工程测量中的应用具有很高的精度。
CORS系统可以提供高精度的位置信息,通常在几毫米到几厘米的范围内。
这使得工程测量可以更加准确和可靠。
CORS系统可以提供实时的位置信息,使得工程测量可以在实际工程中及时进行,并能够对测量结果进行实时分析和调整。
CORS系统可以通过提供参考站的位置信息,对测量结果进行校正,从而提高测量的准确性和一致性。
CORS系统在工程测量中的精度还是会受到某些因素的影响。
天气条件会对CORS系统的测量精度产生一定的影响。
强烈的降雨、大风或大雪等恶劣天气条件可能会导致信号传播的中断或变化,从而影响测量结果的准确性。
第二,CORS系统的硬件和软件故障也可能对测量精度造成影响。
在使用CORS系统进行工程测量时,需要对系统进行定期维护和检查,确保其正常运行和准确测量。
CORS系统在工程测量中具有广泛的应用和高度的精度。
它可以提供高精度的位置信息,并且可以在实时和在线的条件下进行测量和数据处理。
CORS系统的测量精度还是会受到天气条件和系统故障等因素的影响。
CORS流动站测量作业指导书1.适用范围适应于使用CORS流动站进行的控制测量、碎部测量等。
2.技术引用文件CJJ/T73-2010卫星定位城市测量技术规范CH/T2009-2010全球定位系统实时动态测量(RTK)技术规范GB/T18314-2009全球定位系统(GPS)测量规范3.术语和定义3.1实时动态测量(RTK)GPS技术与数据通信技术相结合的载波相位实时动态差分定位技术,可达厘米级定位精度。
3.2历元地球坐标或轨道参数所对应的某一时刻。
3.3观测历元为了比较不同时刻的观测结果,需要注明观测资料所对应的观测时刻,这种时刻即观测历元。
3.4天线高观测时接收机相位中心到测站中心标志面的高度。
3.5基准站在一定的观测时间内,一台或几台接收机分别在一个或几个固定测站上,一直保持跟踪观测卫星,其余接收机在这些测站的一定范围内流动作业,这些固定测站就称为基准站。
3.6流动站在基准站的一定范围内流动作业,并实时提供三维坐标的接收机所设立的站。
3.7浮点解卫星载波相位观测量的整周未知数的非整数解叫浮点解,一般用于基线较长的相对定位中。
3.8固定解卫星载波相位观测量的整周未知数的整数解叫固定解,一般用于基线较短的相对定位中。
GPS 动态定位须用固定解。
3.9测回数流动站接收机在重新初始化之后所成功完成的一次网络RTK测量。
3.10空间位置精度因子(PDOP)反映定位精度衰减的因子,与所测卫星的空间几何分布有关,空间分布范围越大,PDOP值越小,定位精度越高;反之,PDOP值越大,定位精度越低。
4.参数设置4.1坐标系统坐标系统采用大连城建坐标系,基本参数为:1)投影方式:高斯-克吕格投影或横轴墨卡托投影;2)中央子午线:121°30′;3)投影椭球:克拉索夫斯基椭球(北京54椭球);4)长半轴:6378245m;5)扁率:298.3;6)横轴加常数:30000m。
4.2高程基准采用1985国家高程基准。
厦门CORS RTK高程精度控制方法CORS RTK(Continuous Operating Reference Station Real-Time Kinematic)是一种采用全球定位系统(GPS)技术的高精度测量方法。
该方法通过在厦门地区的固定参考站点上设置GPS接收器,可提供实时的高精度定位服务。
这种方法在测量、工程建设和地理信息系统等领域中得到了广泛应用。
1. 参考站点的选择:在进行高程精度控制时,需要选择准确、稳定的参考站点。
参考站点应尽可能远离遮挡物,避免信号干扰。
在厦门地区,可以选择一些较高且视野开阔的地点,如高楼顶部、山顶等。
2. 基线长度的控制:基线长度是指参考站点与测量点之间的距离。
较长的基线长度有助于提高测量的精度,但同时也会增加信号传输的延迟。
在控制基线长度时,需要在保证精度的前提下尽量缩短基线长度,以确保实时性和稳定性。
3. 信号接收设置:接收器的信号接收设置对高程精度的控制至关重要。
在厦门CORS RTK中,应选择合适的信号接收频段,以获得最佳的高程测量结果。
还需要根据实际情况调整信号接收机的工作频率、增益等参数,以确保信号的稳定性和可靠性。
4. 数据处理和纠正:CORS RTK在测量过程中会产生原始数据,需要进行数据处理和纠正,以获得精确的高程测量结果。
数据处理包括数据格式转换、数据滤波和数据平差等过程。
纠正则包括钟差、大气延迟和多路径干扰等误差的校正。
5. 可视化和报告:高程测量结果可以通过可视化和报告方式进行呈现。
可以使用地理信息系统(GIS)软件进行数据可视化,以便更直观地展示测量结果。
还可以生成高程精度报告,对测量结果进行评估和分析。
厦门CORS RTK高程精度控制方法通过合理的参考站点选择、基线长度控制、信号接收设置、数据处理和纠正以及可视化和报告等手段,可以提供高精度的高程测量结果。
还需要在实际测量中结合地形、气候和设备等因素进行综合考虑和调整,以确保测量的精度和可靠性。
浅谈嘉兴CORS系统在首级控制网测量中的应用论文浅谈嘉兴CORS系统在首级控制网测量中的应用论文1概述嘉兴CORS系统由桐乡、乍浦、海盐、嘉兴4个参考站和1个控制中心构成,可以有效覆盖嘉兴市域范围。
嘉兴CORS各参考站及已纳入嘉兴CORS的周边省、市级CORS参考站基本情况。
相对传统电台RTK技术,网络RTK技术不仅在便捷程度,而且在精度、效率等方面有了很大的提高,已成熟应用于一级控制网、图根控制网及等外水准网的测量,为实际工作提供了非常大的便利。
本文借助嘉兴“十二五”航道项目,探讨嘉兴CORS系统网络RTK技术在更高等级控制网方面应用的可能性。
2项目实施2.1项目情况嘉兴航道项目是嘉兴市在“十二五”期间着力建设海河联运联网的重大基础设施,利用嘉兴内河航道网的优势,实现内河港区、工业园区与嘉兴港“门到门”的物流运输,将潜在海河联运优势转化为现实优势,推动本市海洋经济的快速发展。
航道分布在整个嘉兴市域范围内,涉及南湖区、秀洲区、海宁市、平湖市、桐乡市、嘉善县和海盐县,总计24条航道,合计里程389.58km。
2.2项目目标控制:所有航道在原有四等网的基础上进行踏勘,补设四等及一级网,满足现状测绘及后期施工放样需要,四等控制点选埋约80个,一级控制点选埋约400个。
地形:航道进行1∶2000地形图测绘,以现有航道岸线向后方陆域外扩100m,转弯处加长至150m,施测面积约为22km2。
调查:调查所有桥梁信息,拍摄现状照片。
2.3控制网布设经现场踏勘,发现因城市建设、工程施工等原因,原有四等点部分已破坏,经统计破坏率达20%左右,给沿线一级导线加密工作带来不便。
按常规做法,四等点被破坏后,重新选点补设,需对全网进行GPS静态连测,并重新解算,得到最终成果数据,如采用此方法,费时费力费钱,对只有个别控制点破坏的情况不适用。
经对嘉兴CORS 系统分析,其框架网的布设,选择了覆盖嘉兴市域的塔山、陈山油校、龙口、崇福、杨家桥5个框架点与嘉兴市4个参考站进行联测,其中陈山油校为浙江省GPSB级点,其余为浙江省GPSC级点,这为嘉兴CORS系统在航道项目中的高精度应用提供了必要条件,为此新补设点选件。
浅谈LNCORS系统测试方案目前,全国范围内已广泛开展了省级、城市级区域性卫星连续运行基准站系统的建设和应用。
我省沈阳、大连等城市都已经完成系统建设并已经应用于实际,实现了城市动态信息化管理,取得了良好的社会经济效益。
本文结合LNCORS 系统测试,阐述系统测试内容、方法。
标签:LNCORS 测试大地水准面网络0引言辽宁省卫星导航定位连续运行基准站系统(LNCORS)是利用全球导航卫星系统技术,在辽宁建立永久性的卫星导航定位连续运行基准站、系统数据处理和控制中心(简称数控中心),利用数据通信和互联网技术将各基准站与系统控制和数据处理中心组成网络,共享基准站数据,利用站网管理软件对基准站数据资源进行处理,形成产品和开展服务能力,然后向各种用户发布不同类型的原始数据及RTK差分改正数据等。
其主要功能是向系统覆盖区域内的用户提供各种不同精度的实时空间定位服务,是实现“数字辽宁”的基础性工程之一。
1系统功能测试系统功能测试主要包括以下内容:(1)系统自动运行能力测试:即系统调试完成后,测试是否能够在无须人员干涉的情况下,自动向用户提供数据服务。
测试方法:测试人员在控制中心检视但不操作设备和软件,启动1至2台流动站进行拨号测试,看是否在不操作软件的情况下自动接入、计算并向用户提供改正数据。
(2)通信网络测试:测试方法由通信网络承建公司独自进行,并提交网络测试报告。
(3)流动站用户并发性测试:即在若干用户同时利用GSM或GPRS方式访问系统时,系统是否能够同时提供数据服务。
测试方法:组建5个流动站用户,分别以GSM和GPRS同时访问数据中心。
(4)远程控制功能:即在控制中心远程控制参考站接收机和UPS 电源等设备、查看其运行状态,设置其运行参数。
测试方法:随机抽取某在线参考站,在控制中心利用UPS控制软件进行远程控制、状态查看和参数设置,利用Internet浏览器等进行GPS接收机远程控制、状态查看和参数设置。

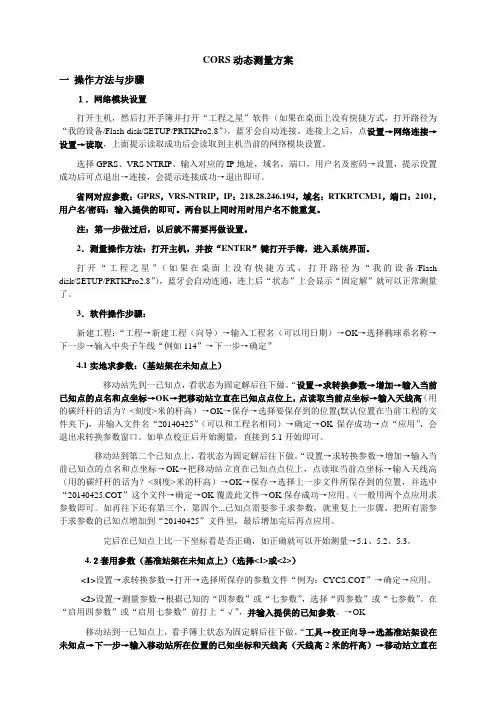

CORS动态测量方案一操作方法与步骤1.网络模块设置打开主机,然后打开手簿并打开“工程之星”软件(如果在桌面上没有快捷方式,打开路径为“我的设备/Flash disk/SETUP/PRTKPro2.8”)。
蓝牙会自动连接。
连接上之后,点设置→网络连接→设置→读取,上面提示读取成功后会读取到主机当前的网络模块设置。
选择GPRS、VRS-NTRIP、输入对应的IP地址,域名,端口,用户名及密码→设置,提示设置成功后可点退出→连接,会提示连接成功→退出即可。
省网对应参数:GPRS,VRS-NTRIP,IP:218.28.246.194,域名:RTKRTCM31,端口:2101,用户名/密码:输入提供的即可。
两台以上同时用时用户名不能重复。
注:第一步做过后,以后就不需要再做设置。
2.测量操作方法:打开主机,并按“ENTER”键打开手簿,进入系统界面。
打开“工程之星”(如果在桌面上没有快捷方式,打开路径为“我的设备/Flash disk/SETUP/PRTKPro2.8”),蓝牙会自动连通,连上后“状态”上会显示“固定解”就可以正常测量了。
3.软件操作步骤:新建工程:“工程→新建工程(向导)→输入工程名(可以用日期)→OK→选择椭球系名称→下一步→输入中央子午线“例如114”→下一步→确定”4.1实地求参数:(基站架在未知点上)移动站先到一已知点,看状态为固定解后往下做。
“设置→求转换参数→增加→输入当前已知点的点名和点坐标→OK→把移动站立直在已知点点位上,点读取当前点坐标→输入天线高(用的碳纤杆的话为?<刻度>米的杆高)→OK→保存→选择要保存到的位置(默认位置在当前工程的文件夹下),并输入文件名“20140425”(可以和工程名相同)→确定→OK保存成功→点“应用”,会退出求转换参数窗口。
如单点校正后开始测量,直接到5.1开始即可。
移动站到第二个已知点上,看状态为固定解后往下做。
“设置→求转换参数→增加→输入当前已知点的点名和点坐标→OK→把移动站立直在已知点点位上,点读取当前点坐标→输入天线高(用的碳纤杆的话为?<刻度>米的杆高)→OK→保存→选择上一步文件所保存到的位置,并选中“20140425.COT”这个文件→确定→OK覆盖此文件→OK保存成功→应用。
浅谈LNCORS系统测试方案LNCORS系统是一种基于北斗卫星系统的码分多址通信技术的移动通信系统。
它具有移动性高、可靠性强、容错性能好、用户范围广等特点,被广泛应用于公安、消防、交通、医疗、电力、水利等行业领域。
为了确保LNCORS系统的可靠性和稳定性,需要进行系统测试,因此制定了科学合理的LNCORS系统测试方案。
首先,LNCORS系统测试方案应包括测试目的、测试内容、测试方法和测试环境等四个方面。
测试目的:LNCORS系统测试的主要目的是测试系统的功能、稳定性、性能和兼容性等方面,以确保系统能够正常工作,达到预期目标并满足用户需求;同时也为后期的系统维护提供参考依据。
测试内容:LNCORS系统测试主要分为功能测试、性能测试、稳定性测试和兼容性测试。
功能测试:功能测试是测试系统基本功能的正确性、完整性、符合性和有效性等方面,包括系统的登录、通信、信息传输、数据查询和处理等各方面功能。
性能测试:性能测试是测试系统的处理速度、响应时间、数据容量和负载能力等方面,以确定系统的性能是否达到标准要求。
稳定性测试:稳定性测试是测试系统的稳定性和可靠性,包括系统遇到异常情况时的恢复能力、处理能力和容错能力等方面。
兼容性测试:兼容性测试是测试系统与其他设备或软件(如北斗卫星、GPS接收机、移动终端等)的兼容性,以确保系统与其他设备或软件能够正常配合工作。
测试方法:LNCORS系统测试主要采用黑盒测试和白盒测试相结合的方法进行。
黑盒测试是基于用户需求和设计文档的测试方法,通过输入和输出数据对系统功能和操作流程进行测试;白盒测试则是基于源代码的测试方法,对系统代码进行测试以发现潜在的错误和缺陷。
测试环境:LNCORS系统测试环境应包括设备环境、网络环境、软件环境和测试数据环境。
设备环境是指包括北斗卫星、GPS接收机、移动终端等设备;网络环境是指连接上述设备的无线通信网络环境;软件环境是指包括系统软件、相关附属软件等;测试数据环境则是指系统测试中需要使用的测试数据。
XXXXXXXXXX水库大坝工程控制网复测加密方案中国水电建设集团XXXXXX有限公司XXXXXXXXX大坝工程项目部二○一七年五月目录1、工程概况 (1)2、编制依据 (1)3、设备人员配置 (1)4、测区原有资料利用情况 (1)5、控制点的选择和控制网的布设 (3)6、作业方法及步骤 (4)7、质量保证措施 (7)5.1技术设计书及作业指导书 (7)5.2技术指导和交底 (7)5.3仪器设备的控制 (7)5.4作业及控制 (7)5.5 提交产品 (7)5.6 资料检查 (8)附件8、公司资质及人员证书 (8)附件9、仪器检定证书 (8)控制网加密复测方案1、工程概况XXXXX大坝工程是一座以供水为主,站装机容量6万kw,水库建成后多年平均供水量20亿m3。
2、编制依据1、《工程测量规范》GB50026-20162、《水利水电工程施工测量规范》SL52-20153、《国家三、四等水准测量规范》GB/T12898-20094、《全球定位系统实时动态测量(RTK)技术规范》CH/T2009-20105、《XXXXXX水库大坝工程》设计图6、 XXXXXXX勘察设计研究院交桩记录3、设备人员配置人员资质详见附件8.复测使用的仪器设备均由国家计量部门授权的检定单位进行了全面检定,其结果满足相应的规范规定及本次复测的精度要求。
检验结果表明所用仪器设备性能稳定可靠,可用于外业量作业。
计划于2017年6月1日开始对本标段进行控制网测量。
配备皮卡车一辆,辅助人员两个,复测前对所有参加测量的人员进行测量技术交底。
3、测区原有资料利用情况XXXXXXXX勘察设计院共交四等GPS平面控制点9个,如图XXXXXX勘测设计研究院交桩坐标表坐标系统1954年北京坐标系高程系统1956年黄海高程系等级四等其中F427、F430点已破坏,N5未找到,F433距离施工区域太远,故本次复测选取F428、F429、F431、N12作为解算与平差的控制点.根据现场实际情况,设计院交给的控制点都不通视,故本次施工控制网采用CORS系统GPSRTK导线控制测量,满足四等测量要求,复核原有的控制点并加密。
4、控制点的选择和控制网的布设1、本次控制点加密根据施工要求共埋设了3个控制点,埋设的控制点能达到大坝上下游的通视,连接已知点并在进行施工测量时达到相互校核的目的,为保证工程质量在选点过程中满足以下要求:(1)点位设在视野开阔的地点上,相比较而言最佳的信号接受位置。
(2)与无线电发射台距离不得小于200m。
(3)与高压的距离不得小于50m,避免磁场对卫星信号的干扰。
(4)选择的控制点均埋设标石和标志,50CM×50CM×60CM水泥桩,点位置稳定、坚固;其中一个埋设为强制对中桩,PVC圆管直径20CM,2米高埋深60CM,基座50CM×50CM×60CM。
现在地形较为复杂,树高林密,后期开挖形成工作面以后再补设控制桩。
2、本次测量点位分布图如下:(1)、F428、F429、F431、N12为设计院给交的四等GPS平面控制点。
用于本次控制网测量完成后的平差与坐标转换。
(2)、HK1、HK2、HK3为新埋设的控制桩。
(3)、F428、F429、HK1、HK2、HK3为大坝后期施工控制点。
HK1、HK2、HK3、F428、F429互相可以3个及3个点以上通视,做到互相校核,其中HK1、HK2、HK3、F429为大坝下游控制点,HK1、HK2、HK3、F428为大坝上游控制点。
详情见控制点位图。
本次加密不含副坝范围,待右岸坝肩开挖形成工作平台后,利用本次测量控制网中HK1、HK2、HK3点,做全站仪导线测量引至副坝。
3、控制点的保护本次埋设的控制桩为XXXX水库大坝工程主控制网,均为水泥墩地下桩,牢固可靠,控制桩均位于开挖范围之外,扰动少,并做好明显标记,在施工时对现场施工人员及机械司机告知,便于保存,每次测量时,测量员都要对控制桩周边巡查,看是否有松动、裂缝,如有问题及时上报,必要时加固移位复测。
5、作业方法及步骤1、CORS的基本原理、RTK测量的作业方法及步骤利用多基站网络RTK技术建立的连续运行卫星定位参考系统(Continuous Operational Reference System,缩写为CORS)已成为城市GPS应用的发展热点之一。
CORS系统由基准站网、数据处理中心、数据传输系统、定位导航数据播发系统、用户应用系统五个部分组成,各基准站与监控分析中心间通过数据传输系统连接成一体,形成专用网络。
CORS系统可以定义为一个或若干个固定的、连续运行的GPS参考站,利用现代计算机、数据通信和互联网技术组成的网络,实时地向不同类型、不同需求、不同层次的用户自动地提供经过检验的不同类型的GPS观测值、各种改正数、状态信息以及其他有关GPS服务项目的系统。
与传统的GPS作业相比连续运行参考站具有作用范围广、精度高、野外单机作业等众多优点。
GPS静态定位、RTK及CORS在工程应用中的差异虽然GPS静态定位、RTK及CORS在工程测量中都有应用,但是它们的侧重点又有所不同。
GPS静态定位测量法的精度要明显高于其它二者,主要应用于各级控制网的布设。
RTK及CORS主要应用于控制网下面的加密测量,相对于GPS静态定位测量法位置的固定不变, RTK及CORS则显得灵活多变。
RTK和CORS相比较而言, RTK需要架设基准站,同时需要提供发射电台及蓄电池,因此,同样数量的接收机,CORS的工作效率明显要高于RTK,而且在野外作业的时候,CORS需要的设备少,相对来说更加方便,解算平差直接在仪器内进行并且点位精度满足四等及以下控制需求。
2、参考系统及坐标转换本次作业采用福建CORS(FJCORS)系统作为参考,求取地方坐标转换参数。
选择控制网中已知的WGS84和北京54坐标以及高程的公共点,求解转换参数,为RTK测量做好准备。
转换参数满足:①测区四周及中心的控制点,均匀分布。
②为提高转化精度,选择3个及以上的点。
RTK测量中要求:(1)能接收5个以上的GPS卫星。
(2)迁站过程中不能关机、不能失锁。
(3)必须能接收到GPS卫星的信号和FICORS站播发的差分信号。
①基准站接收机发射天线尽量架高,便于发射和接收信号。
等连线工作完成后先开接收机后开电台,进行接收机初始化。
期间打开移动站接收机进行初始化。
②等待初始化都完成后,将手簿与流动站接收机连接好后,首先新建一个JOB文件,点击进入JOB文件后,选择WGS-84坐标系统和参考椭球系。
③将流动站依次架设在各个点位上,每个点位上测量数据6次。
比较选择最稳定的数据进行参数转换。
转换之前先新建地方格网直角坐标系,与WGS-84坐标系关系好之后,在手簿里输入校正点的独立坐标系坐标,通过这些校正点坐标来求取地方转换参数。
④将坐标系选择为新建地方格网直角坐标系中。
⑤再选择WGS-84坐标系统,依次测完所有点位,每个点位测量至少6次。
⑥在不同时间段里,按照上面的方法再测两次。
用于验证仪器稳定性和用于单次和双次测量的比较,验证双次测量的必要性。
(4)为消除RTK作业中的误差,作业中采取措施:1、转换参数引起的精度损失在进行RTK测量时,首先需要输入控制点的WGS-84坐标和地方独立坐标系坐标,以此来求解转换参数,待测点的坐标需要依此得到转换后的独立坐标系下的坐标。
这期间待测点坐标的精度存在着坐标转换的损失。
经验表明,这种损失一般在1 cm左右,但与控制点的精度和分布有关。
本次作业时选取3个已知点分布均匀且能覆盖整个测区,可消除转换参数引起的精度损失。
2、CORS站与流动站之间的影响参数CORS站与流动站之间的轨道误差和大气延迟误差对RTK测量精度影响较大。
一般情况下,流动站之间的信号稳定时,其影响能够模拟,其残差能够通过观测值的差分处理得到削弱甚至基本消除。
当流动站信号不稳定时,它们的影响较大,得到固定解的时间一般也较长,观测结果的误差也较大。
因此经过差分处理后的流动站数据仍然含有较大的观测误差,从而容易导致定位精度的降低与无法解算载波相位的整周模糊度。
本测区点位的开阔,完全满足RTK测量信号接收的要求。
3、测站环境及天气状况基准站、流动站上的环境及天气状况也会影响到RTK测量结果的精度。
基准站周围的干扰较多时,电台的控制范围会减小,影响作业效率。
流动站周围观测环境较差时,信号的接收质量会降低,测量噪声增大,最终影响RTK定位的结果。
而且,CORS站与流动站之间的气象条件差异较大时,会明显的影响到RTK测量,尤其是高程测量的结果。
本次作业时选取天气状况好、基准站周围比较开阔,无干扰源;流动站也选择在开阔地,远离干扰源,基本可消除测站环境及天气状况的影响。
6、质量保证措施我们在质量管理上不断总结经验,完善和改进质量体系,影响质量的各个过程得到有效控制。
本实施方案不全面叙述我项目的质量保证体系,仅介绍在本项目中的工序流程及采取的质量保证措施。
5.1技术设计书及作业指导书技术设计书及作业指导书按照有关规范和合同要求进行编写。
作业指导书对整个项目中各个作业工序提出作业要求,这些作业要求可在各工序的检查中便于检查,并且确定作业过程中质量和进度的管理点。
5.2技术指导和交底作业前按照各岗位职责对参加本项目测量的人员进行交底,对作业人员进行质量、职责和作业要求培训,讨论在作业中可能遇到的质量和进度等方面的问题及其采取的措施并落实,保证所有的要求均已被作业人员所理解。
5.3仪器设备的控制作业前对所有要投入使用的仪器设备进行检查,保证设备完好且在检验的有效期内。
在作业期间,根据需要对设备进行检查和维护。
5.4作业及控制作业组按照作业指导书进行作业,当遇到在作业指导书中没有明确要求的特殊问题及影响进度的困难时,作业组长及时向检查人员汇报,检查人员应及时解决问题。
5.5 提交产品作业组对所提交产品的质量负责,提交的产品完整,即完成计算、自检、整理。
5.6 资料检查检查人员对作业组提交的产品按有关规范及其它作业依据针对产品的质量特性用规定的检查方法和要求的检查数量进行认真检查,记录发现的不符合项,对作业组纠正的不符合项进行确认。
检查结束后,对产品进行初步的质量评定,编写检查报告。
附件8、公司资质及人员证书附件9、仪器检定证书。
