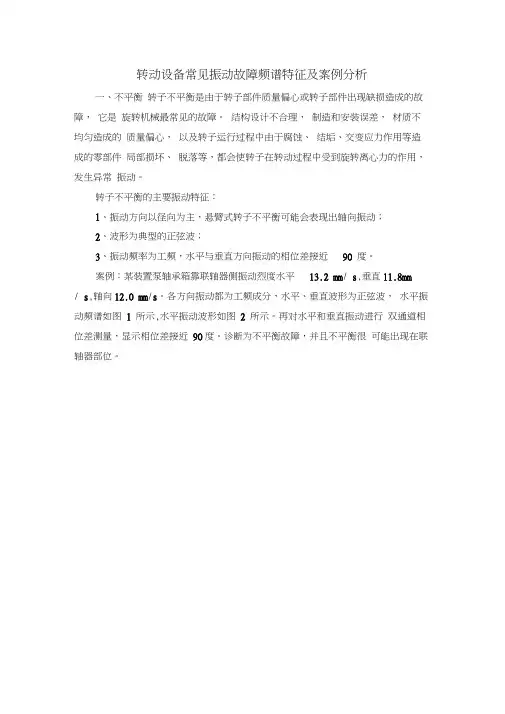

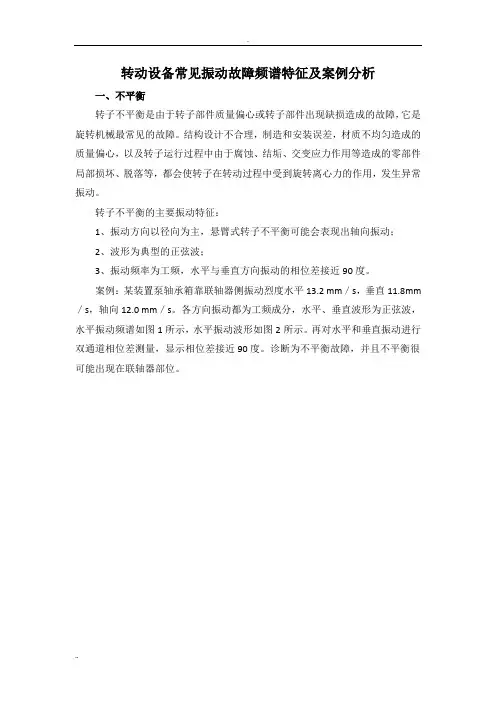

振动故障诊断要点汇总一．转子不平衡
四．油膜涡动与油膜振荡
注: 1)
2) Ω-转子旋转频率
3) ωn-转子临界转速
五.旋转失速
六.转子与静止件摩擦
七.喘振
八.转子过盈配合件过盈不足
九.转子支撑系统联接松动
十.密封和间隙动力失稳
十一.转轴横向裂纹
电动机三种典型振动故障的诊断 1 引言 某造纸厂一台电动机先后出现了三种典型的振动故障: (1) 基础刚性差; (2) 电气故障; (3) 滚动轴承损坏。 现将诊断分析及处理过程进行简单的描述和总结: 此电动机安装于临时混凝土基础上，基础由四根混凝土支柱支撑于二楼楼板横梁上，基础较为薄弱。电动机运行时振动较大，基础平台上感觉共振强烈。没有发现其他异常。 电动机结构型式及技术参数如下: 三相绕线型异步电动机 型号:yr710-6 额定功率:2000kw 额定转速:991r/min 工作频率:50hz 额定电压:10kv 极数:6 滚动轴承:联轴节端nu244c3; 6244c3 末端: nu244c3 (fag) 针对本电动机的特点,采用entek data pactm 1500数据采集器＋9000a-lbv加速度传感器; enmoniter odyssey软件进行振动数据的采集和分析: 2 电动机基础刚性弱的诊断过程 2001年8月21日，采用entek data pactm 1500数据采集器对此电动机进行测试。首先，
断开联轴节，进行电动机单试。测量电动机两端轴承座处水平、垂直、轴向三个方向的振动速度有效值(mm/s rms)、振动尖峰能量(gse)幅值及频谱;测量电动机地脚螺栓、基础、基础邻近台板各点及台板下支撑柱上各点的振动位移峰峰值(μm p-p); 测量电动机两侧轴承座 水平、垂直方向的工频(1×n)振动相位角。将电动机断电，采集断电瞬间前后电动机振动频谱瀑布图。 之后，重新找正对中，带负荷运行进行测试，测试内容同上。 测点位置如图1所示;对电动机基础、地脚螺栓及台板各点振动幅值进行测量的数据如图2、图3所示。 图1 图2 振动数据侧视图
激光打标机故障及处理解决方法 锦帛方激光整理了激光打标机故障处理解决方法，希望可以帮助到更多人。 不发光 老式Q驱动器上ON、OFF、RUN三个档位选择错误，OFF为强制关断激光命令，ON为强制发光命令，正确的方法是选择RUN运行。 板卡坏，调换板卡。金橙子板卡打标时为高电平，即打标时为5V，不打标时为0V。 板卡与驱动器上的信号连线开路，调换或者重新焊接好。 光路没有调好，重新调解光路。 氪灯坏，调换氪灯。 电脑操纵系统或电脑阻碍，重装系统或调换电脑。 激光电源坏，调换激光电源。 Q驱动器坏，调换Q驱动器。 Q开关坏，调换Q开关。 光弱 打标软件CW方法没有选中，光会很弱，选取CW方法。 Q驱动器上的M1、M2、M3档位拨错，正确的方法是选择M1。 焦距过错，重新调解焦距。 水温过高。 氪灯老化，调换氪灯。 全反或半反射镜片、聚焦镜片、振镜镜片、Q开关的镜片脏或擦花。擦洁净或调换。 腔体，全反射镜，半反射镜和扩束镜没有调好，重新调解。 Q开关没有调好，正常情况为打标时发光，不打标时Q开关要锁住激光。可将激光电源的电流恰卖调大，将倍频片放在半反射镜之前看有没有漏光。如果漏光，光会很弱，重新调解Q开关。 激光没有打在振镜中心，或者是振镜的镜片刮花。重调光路，或调换振镜。 连续发光
错误的开关机顺序均可能会导致连续出光。正确的开机顺序为：总电源=>电脑=>打标软件=>冷水机=>Q 驱动器=>激光电源=>等激电源上的READY灯亮后=>按RUN键启动=>振镜电源开关。关机顺序与之相反。 老式Q驱动器上ON、OFF、RUN档位开关拨错，ON为强制发光命令，OFF为强制关断激光命令，正确的方法是选择RUN运行。 板卡坏，调换板卡。 Q开关没有调好，正常情况为打标时发光，不打标时Q开关要锁住激光。 电脑或操纵系统问题。调换或重装系统。 Q驱动器坏，调换Q驱动器。 Q开关坏，调换Q开关(这种情况较少，一般来说Q开关坏了，Q驱动器会报警) 振镜不动 板卡坏，调换板卡。板卡上X、Y振镜信号的电压，正常情况是：打标时为0-5V之间转变，不打标时为0V。 振镜信号线开路，调换。 振镜阻碍，调换振镜。 电脑操纵系统或电脑阻碍，重装系统或调换电脑。 振镜抖动和啸叫 地线没有接好，重新接好地线。 板卡坏，调换板卡。 关失激光电源，Q驱动器，用手轻轻接触振镜的镜片是否抖动或听振镜是否啸叫，如果阻碍排除，再逐一打开激光电源和Q驱动器，以判断是激光电源还是Q驱动器引起。 如果是因为激光电源引起振镜抖动或啸叫，可将激光电源的高压线与其它的信号线尽可能的离开些，一般来说可将阻碍排除。如果阻碍仍然存在，调换激光电源。 如果是因为Q驱动器引起振镜抖动或啸叫，则应该检查Q驱动器与Q开关之间的连线是否短路，该信号线短路会导致此阻碍。如阻碍仍然存在，可调换Q驱动器。 振镜坏，调换振镜。 电脑操纵系统或电脑阻碍，重装系统或调换电脑。
旋转机械振动的基本特性 概述 绝大多数机械都有旋转件，所谓旋转机械是指主要功能由旋转运动来完成的机械，尤其是指主要部件作旋转运动的、转速较高的机械。 旋转机械种类繁多，有汽轮机、燃气轮机、离心式压缩机、发电机、水泵、水轮机、通风机以及电动机等。这类设备的主要部件有转子、轴承系统、定子和机组壳体、联轴器等组成，转速从每分钟几十到几万、几十万 转。 故障是指机器的功能失效，即其动态性能劣化，不符合技术要求。例如，机器运行失稳，产生异常振动和噪声，工作转速、输出功率发生变化，以及介质的温度、压力、流量异常等。机器发生故障的原因不同，所反映出的信息也不一样，根据这些特有的信息，可以对故障进行诊断。但是，机器发生故障的原因往往不是单一的因素，一般都是多种因素共同作用的结果，所以对设备进行故障诊断时，必须进行全面的综合分析研究。 由于旋转机械的结构及零部件设计加工、安装调试、维护检修等方面的原因和运行操作方面的失误，使得机器在运行过程中会引起振动，其振动类型可分为径向振动、轴向振动和扭转振动三类，其中过大的径向振动往往是造成机器损坏的主要原因，也是状态监测的主要参数和进行故障诊断的主要依据。 从仿生学的角度来看，诊断设备的故障类似于确定人的病因：医生需要向患者询问病情、病史、切脉（听诊）以及量体温、验血相、测心电图等，根据获得的多种数据，进行综合分析才能得出诊断结果，提出治疗方案。同样，对旋转机械的故障诊断，也应在获取机器的稳态数据、瞬态数据以及过程参数和运行状态等信息的基础上，通过信号分析和数据处理提取机器特有的故障症兆及故障敏感参数等，经过综合分析判断，才能确定故障原因，做出符合实际的诊断结论，提出治理措施。 ^WWWWWVWWWIWWVWWWVWWWWWWWWWIHWMVWWWVWWWMWWWWWWIWWhVWWWWWWWWBWWVWWMWWWHIWW^'.a'tn'.- 根据故障原因和造成故障原因的不同阶段，可以将旋转机械的故障原因分为几个方面，见表1。
基于振动分析的内燃机故障诊断分析示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
基于振动分析的内燃机故障诊断分析示 范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 鉴于内燃机在结构和工作原理上比较的复杂，而且激 励源和零部件也非常的多，因此，当内燃机出现了故障的 时候，一般症状都比较复杂，故障信号也比较难检测，在 进行诊断的时候便非常的困难。本文主要是从振动的角度 对内燃机的故障进行了分析，首先，分析了内燃机的振动 结构和振动特性，然后从振动分析的角度，探讨了如何对 内燃机发生的故障进行诊断的问题。 内燃机在工业、农业等所需的机械设备中，属于比较 重要的机械之一，尤其是在船舶、石油钻井、铁路、汽车 以及农业等方面得到了广泛的应用。从某种意义上来说， 内燃机运行状态的优劣，直接的关系着整个机组的运行状
态。所以，提高对内燃机运行状态的检测水平和故障诊断率，对于系统的安全、稳定运行来说，意义重大。下面就从振动分析的角度，对内燃机的结构和振动特性以及故障的诊断问题等进行分析。 内燃机的振动结构和振动特性 由于内燃机在运行的时候，在各种力的激励下，很容易产生振动的现象，再经过不同的传递路径传递到内燃机的表面。因此，当内燃机的零件产生变化的时候，内燃机的表面振动现象也会呈现出不同的振动特性。在此基础上，专家们研究出了在从内燃机的振动特性进行内燃机故障的诊断。 内燃机属于热能动力机械范畴，在人们长期的实践和创新中，内燃机的主运动系统已经形成了由连杆、活塞和曲轴组成的结构可靠、生命力强的曲柄连杆结构为主的系统。再加上其他的辅助系统，便组成了内燃机的结构。按
有限单元法与机械振动及故障诊断的关系 随着机械向轻量化方向发展，构件的柔度加大；随着机械向高速化方向发展，惯性力急剧增大。在这种情况下，构件的弹性变形可能给机械的运动输出带来误差。在高速、精密机械设计中，为了保证机械的精确度和稳定性，就必须计入这种弹性变形对精度的影响。机械系统柔度加大，系统固有频率下降；而机械运转速度提高，激振频率上升，这种变化使许多机械出现较强振动现象的危险增加了，而振动既破坏机械的运动精度，又影响构件的的疲劳强度，并加剧运动副中的磨损，因此，出现了计入构件弹性的动力分析方法，即弹性动力分析，很多大型机械系统的振动也被分析研究，并为机械故障诊断奠定了理论基础。构件产生振动时，其变形和受力状况非常复杂，弹性动力学给出的微分方程导不出解析解，有限单元法是一种非常有效的数值分析方法，所得的解可以足够逼近于精确值，它使弹性动力学获得了新的、巨大的生命力。 有限单元法的基本思想是将一个连续弹性体看成是由若干个基本单元在节点彼此相连接的组合体，从而使一个无限自由度的连续问题变成一个有限自由度的离散系统问题。有限元求解问题的基本步骤通常为： 第一步：待求解域离散化：将求解域或连续体近似为具有不同有限大小和形状且彼此相连的有限个单元组成的离散域，习惯上称为有限元网络划分。显然单元越小（网格越细）则离散域的近似程度越好，计算结果也越精确，但计算量及误差都将增大，因此求解域的离散化是有限元法的核心技术之一。 第二步：选择插值函数：选择适当的插值函数以表达单元内的场变量的变化规律。场变量可以是标量、向量或者高阶张量。常数多项式为场变量的近似表达式，多项式的阶数取决于单元的节点数、节点的自由度数，以及单元间边界的变量协调性等。场变量及其导数都可以作为节点的未知量。 第三步：形成单元性质的矩阵方程：对单元构造一个适合的近似解，即推导有限单元的列式，其中包括选择合理的单元坐标系，建立单元试函数，以某种方法给出单元各状态变量的离散关系，从而形成刚度矩阵。 第四步：形成整体系统的矩阵方程：将单元总装形成离散域的总矩阵方程，反映对近似求解域的离散域的要求，即单元函数的连续性要满足一定的连续条件。总装是在相邻单元结点进行，状态变量及其导数连续性建立在结点处。 第五步：约束处理求解系统方程：利用系统矩阵方程建立求解方程组，引入边界条件，即约束处理，求解出结点上的未知场变量。 运用有限单元法可获得足够逼近于精确值的解，从而可获得反映设备实际运行状况的振动信号，其时域、频域和幅值域分析结果对于机器故障的准确判断具有重要意义。因此，在机械日益轻量化、高速化的趋势下，有限单元法显得极为重要，而准确的机械振动分析及故障诊断，更需要以有限单元法为支撑。
汽轮机轴系振动故障研究 汽轮机轴系振动故障研究汽轮发电机组是电厂中的重要设备，而汽轮发电机组的振动严重威胁着汽轮发电机组的安全运行。机组运行中，轴系振动最常见的后果是导致机组无法升速到工作转速，个别情况下，轴系振动大会造成汽轮发电机组设备损害事故，如动静摩擦等引起大轴弯曲，支持轴承的乌金破碎或严重磨损，甚至转子断裂。例如2001年广东省就有3台大型机组发生高压转子永久弯曲事故。1988年，某电厂600MW引进机组发生高压缸叶片断裂重大事故，直接损失2400万元，此外近几年运行中叶片断裂事故也逐渐增多，如果不即时发现并确切诊断，则很可能造成大面积叶片断裂，而引发大轴弯曲或飞车事故，此类事故不胜枚举，不仅间接直接经济损失巨大，而且更严重的是影响机组的寿命，威胁生命安全。本人根据自己现场工作经验，列出常见的振动原因，及其如何在运行和检修中防范。 第一章机组振动故障诊断 第一节质量不平衡 转子质量不平衡是汽轮发电机组最常见的振动故障，它约占故障总数的80%。随着制造厂加工，装配精度以及电厂检修质量的提高，这类故障的发生率正在逐渐减少，过去国内大型汽轮机厂中只有个别厂家可以对大型汽轮机转子进行高速动平衡，现在几乎全部厂家都可以做。至于发电机转子的高速平衡，各电机厂早已能够进行。现场检修过程中的转子平衡方法也在不断改进。低速动平衡有些电厂已经抛弃了老式的动平衡机，取而代之是使用先进的移动式动平衡机。即便如此质量不平衡目前仍是现场振动的主要故障。 一.转子质量不平衡的一般特征 （1）量值上，工频振幅的绝对值通常在30um以上,相对于通频振幅的比例大于80% （2）工频振幅为主的状况应该是稳定的这包括 1) 各次启机 2) 升降速过程 3) 不同的工况,如负荷,真空,油温,氢压,励磁电流
钛能科技根据多年来的状态监测实践，针对电机故障研发出了一套电机振动在线监测系统解决方案，对全面推动我司电机状态监测工作深入开展发挥了重要作用。 1.引言 电机是现代工业生产中的重要电气设备，是现代工业生产的重要物质和技术基础，广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保等各个行业。各种电机设备的技术水平和运行状况是影响一个工业企业各项经济技术指标的重要因素，电机故障会对企业生产运营造成严重影响。一般说来，电机故障约有60%-70%是通过振动和由振动辐射出的噪声反映出来的，因此现场应用中，振动监测技术是应用比较普遍的故障诊断方法。 电机振动主要由电枢不平衡、电磁力、轴承磨损、转轴弯曲和安装不良使电机与负载机械的轴心线不对中或倾斜等原因引起的。电机振动三个基本参数，分别是振幅、频率和相位。其中振幅可用位移、速度和加速度来表示。在测量过程中我们一般对高频故障（如滚动轴承、齿轮箱故障等）或高速设备进行测量时，应选加速度为参考量；在对低频故障（如不平衡、不对中等）或低速设备测量时，应选位移为参考量；而在进行振动的总体状态测量时，选速度为参考量。电机振动大小必须要满足国家的电机振动标准，否则会造成很严重的后果。 要做好电机振动的监测诊断，首先要对诊断对象做全面的了解以及必要的机理分析，比如:机器的结构和动态特性（齿轮与轴承规格、特征频率等），机器的相关机件连接情况（如动力源、基座等），机器的运行条件（如温度、压力、转速）及维修技术（如故障、维修、润滑、改造），异常振 动的形态和特性。 2.解决方案 2.1方案概述 钛能科技根据已有的技术规范，在对钢铁、石化、水泥客户广泛深入调研的基础之上，结合自身多年来的技术积累，精心开发了电机振动在线监测系统，受到了客户的肯定和好评。 钛能科技电机振动在线监测系统依托先进的物联网传感技术，通过测定电机设备特征参数（如振动加速度、速度、位移等），计算并存储设备的运行参数，自动生成日数据库、历史数据库及报警库。将特征参数值与设定值进行比较，来确定设备当前是处于正常、异常还是故障状态，设备一旦出现异常或者故障，及时报警通知运行管理人员。尽可能多的采集故障信息，从而获得设备的状态变化规律，预测设备的运行发展趋势，帮助用户查找产生故障的原因，识别、判断故障的严重程度，
六、诊断实例 例1：圆筒瓦油膜振荡故障的诊断 某气体压缩机运行期间，状态一直不稳定，大部分时间振值较小，但蒸汽透平时常有短时强振发生，有时透平前后两端测点在一周内发生了20余次振动报警现象，时间长者达半小时，短者仅1min左右。图1-7是透平1＃轴承的频谱趋势，图1-8、图1-9分别是该测点振值较小时和强振时的时域波形和频谱图。经现场测试、数据分析，发现透平振动具有如下特点。 图1-7 1*轴承的测点频谱变化趋势 图1-8 测点振值较小时的波形与频谱
图1-9 测点强振时的波形和频谱 (1)正常时，机组各测点振动均以工频成分）幅值最大，同时存在着丰富的低次谐波成分，并有幅值较小但不稳定的（相当于×）成分存在，时域波形存在单边削顶现象，呈现动静件碰磨的特征。 (2)振动异常时，工频及其他低次谐波的幅值基本保持不变，但透平前后两端测点出现很大的×成分，其幅度大大超过了工频幅值，其能量占到通频能量的75%左右。 (3)分频成分随转速的改变而改变，与转速频率保持×左右的比例关系。 (4)将同一轴承两个方向的振动进行合成，得到提纯轴心轨迹。正常时，轴心轨迹稳定，强振时，轴心轨迹的重复性明显变差，说明机组在某些随机干扰因素的激励下，运行开始失稳。 (5)随着强振的发生，机组声响明显异常，有时油温也明显升高。 诊断意见：根据现场了解到，压缩机第一临界转速为3362r/min，透平的第一临界转速为8243r/min，根据上述振动特点，判断故障原因为油膜涡动。根据机组运行情况，建议降低负荷和转速，在加强监测的情况下，维持运行等待检修机会处理。 生产验证：机组一直平稳运行至当年大检修。检修中将轴瓦形式由原先的圆筒瓦更改为椭圆瓦后，以后运行一直正常。 例2：催化气压机油膜振荡 某压缩机组配置为汽轮机十齿轮箱＋压缩机，压缩机技术参数如下： 工作转速：7500r/min出口压力：轴功率：1700kW 进口流量：220m3 /min 进口压力：转子第一临界转速：2960r/min 1986年7月，气压机在运行过程中轴振动突然报警，Bently 7200系列指示仪表打满量程，轴振动值和轴承座振动值明显增大，为确保安全，决定停机检查。
激光打标机常见故障及解决方法 一、现象1：激光打标机无激光输出 1、检查激光谐振腔光路是否出现偏移？检查方法为，打开激光打标机光路铝型材盖子将激光打标机按正常方法启动，并将电源电流调整到12A左右，关掉Q驱动器电源，用白色倍频片在半反射镜片前面看是否有绿色的激光输出，如果有，表示激光谐振腔工作正常，如果没有绿色激光输出，请重新调整光路的全反射镜片和半反射镜片，直到用白色倍频片看到绿色激光输出，并将激光电源电流调小后，在小电流下绿色激光点调整到越亮越大越好。 2、检查激光打标控制卡上的PWM信号与Q驱动器上的信号连线是否断开？从而导致出光信号无法输出，正常接线方法有两种：一种为公司自制Q驱，激光打标软件的驱动方式为,打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB9针插头的第4脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第5脚。另一种是桂林星辰的Q驱动器，连接方式为打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB15针插头的第1脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第9脚。解决方法：更换信号线或者重新焊接好原来信号线。 3、检查激光打标控制卡是否损坏？如果安装的是桂林星辰的Q驱动器，检查两路信号。A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚。正常情况下，激光输出信号电压是：打标时为高电平，即打标时为5V，不打标时为0V。如果控制信号电压不对，即为激光打标控制卡损坏。信号。连接方法见上一条，不打标时控制卡第5脚和第7脚之间电压为0V，打标时的电压在0—5V之间，改变脉冲宽度后打标电压会有变化，加大脉冲宽度电压会上升，反之会下降。如果改变脉冲宽度电压没有变化则激光打标控制卡坏。如果安装的是自制Q驱动器则只要检查PWM信号即可。解决方法为：更换全新激光打标控制卡 4 检查激光打标软件的驱动方式是否正确？正确的驱动方式为：（1）如果激光打标机Q驱动器为白色星辰数字式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，（2）如果激光打标机Q驱动器为我们公司自己生产的软件内控式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，如果是软件Q驱动方式选择不正确，此时激光打标机便不会有激光输出，解决方法为：在电脑的程序文件的菜单下找到MarkingMate System软件，然后点击UTILITY,再进入驱动管理员Drv-Manager选择正确的驱动方式 5、检查电脑操作系统或电脑是否有故障？检查方法为：（1）首先检查电脑的；我的电脑（右键）-属性-硬件-设备管理器看是否有找到激光打标PCI控制卡，如果有问号，表示激光打标控制软件的控制卡驱动程序未安装好，因此无法输出打标出光信号，解决方法为:重新安
振动检测是状态检测的手段之一，任何机械在输入能量转化为有用功的过程中，均会产生振动；振动的强弱与变化和故障有关，非正常的震动感增强表明故障趋于严重；不同的故障引起的振动特征各异，相同的振动可能是不同的故障；振动信号是在机器运转过程中产生的，就可以在不用停机的情况下检测和分析故障；因此识别和确定故障的内在原因需要专门的一起设备和专门的技术人才。 1、机械振动检测技术 机械运动消耗的能量除了做有用功外，其他的能量消耗在机械传动的各种摩擦损耗之中并产生正常振动，其他的能量消耗在机械传动的各种摩擦损耗之中并产生正常振动，如果出现非正常的振动，说明机械发生故障。这些振动信号包含了机械内部运动部件各种变化信息。分辨正常振动和非正常振动，采集振动参数，运用信号处理技术，提取特征信息，判断机械运行的技术状态，这就是振动检测。 所以由此看来，任何机械在输入能量转化为有用功的过程中，均会产生振动；振动的强弱与变化和故障有关，非正常的震动感增强表明故障趋于严重；不同的故障引起的振动特征各异，相同的振动可能是不同的故障；振动信号是在机器运转过程中产生的，就可以在不用停机的情况下检测和分析故障；因此识别和确定故障的内在原因需要专门的一起设备和专门的技术人才。 2、振动监测参数与标准 振动测量的方位选择 a、测量位置（测点）。 测量的位置选择在振动的敏感点，传感器安装方便，对振动信号干扰小的位置，如轴承的附近部位。 b、测量方向。 由于不同的故障引起的振动方向不同，一般测量互相垂直的三个方向的振动，即轴向（A向）、径向（H 向、水平方向）和垂直方向（v向）。例如对中不良引起轴向振动；转子不平衡引起径向振动；机座松动引起垂直方向振动。高频或随机振动测量径向，而低频振动要测量三个方向。总之测量方向和数量应全面描述设备的振动状态。 测量参数的选择 测量振动可用位移、速度和加速度三个参数表述。这三个参量代表了不同类型振动的特点，对不同类型振动的敏感性也不同。 a、振动位移 选择使用在低频段的振动测量（<10HZ），振动位移传感器对低频段的振动灵敏。在低频段的振动，振动速度较小，可能振动位移很大，如果振动产生的应力超过材料的许用应力，就可能发生破坏性的故障。b、振动速度 选择使用在中频段的振动测量（10~1000hz）。在大多数情况下转动机械零件所承受的附加载荷是循环载荷，零件的主要失效形式是疲劳破坏，疲劳强度的寿命取决于受力变形和循环速度，既和振动位移与频率有关，振动速度又是这两个参数的函数，振动能量与振动速度的平方成正比。所以将振动速度作为衡量振动严重程度的主要指标。 c、振动加速度 选择使用在高频段的振动测量（>1000hz）。当振动频率大于1000hz时，动载荷表现为冲击载荷，冲击动能转化为应变能，使材料发生脆性破坏。多用于滚动轴承的检测。 以上三这三个参量可以互为辅助性的补充和参考。 振动判定标准 a、绝对判断标准。此类标准是对某机器长期使用、维修、测试的经验总结，由行业协会或国家制订图表形式的标准。使用时测出的振动值与相同部位的判断标准的数值相比较来做出判断。一般这类标准是针对某些类型重要回转机械而制订的。例如国际通用标准ISO02372和ISO3945。 b、相对判断标准。对于同一设备的同一部位定期进行检测，按时间先后作出比较，以初始的正常值为标准，以实测振动值超过正常值的多少来判断。
高压电机振动故障分析与处理 高压电动机在煤矿生产中的应用极其广泛,根据安装运行维护管理的规定必须进行定期的检查,以便及时了解、掌握电动机的运行情况,及时采取有效的措施,从而保障电动机的安全运行。因此,本文将分析总结高压电动机在安装、运行中所出现振动故障的查找与处理方法。 1、电机振动的测量 对电机振动量的测量从过去用螺丝刀测听,到现在使用较精密的振动测试仪,已经能进行准确的判定。V—63型便携式测振仪,为目前各工厂企业使用较多的用于测量振动的主要仪器,在及时预报电机的振动故障,根据电机的具体运行状况,制定出不同的维护检修措施,发挥着重要作用。 1.1 测量方法 振动的测量可进行振动位移、速度、加速度的测量,在测量时,应注意(1)在测量前,应检查确认仪器的电池电压,正确的设置频率范围。(2)根据不同的测量参数,正确的设置频率范围。(3)在测量时,应保持探头和被测面垂直。(4)在测量过程中,施加在仪器上的压力应适中。 1.2 选取测量位置 根据电机的结构特点,选取合适的能表征电机振动特性的测量点,对判定电机的振动是否超标是非常重要的,对于大中型电机,一般选取电机轴承座的正上方以及轴承中心线左右的对称点,或者电机大端盖的垂直向下与轴承水平方向垂直位置作为测量点。 1.3 电机振动的判定标准 电机振动量所测试的三个参数振动位移、速度、加速度,根据振动的频率越低则振动的位移量的测定灵敏度就越高,振动的频率越高则振动加速度所测定的灵敏度就越高的机理,对于大多数的设备,其振动的速度能够表征设备的振动状态。所以,在对电机进行监测时,以电机振动的速度为主,兼顾振动的位移量。 2、电机在自由状态下振动小,栓紧底脚时振动大,或相反 目前对置于刚性基础上所做空载试验的高压电机,是取自由状态的振动测试值还是在栓紧底脚时的振动测试值没有进行明确的规定。实践证明,取自由状态的振动测试值是可行的,由于在大多数的情况下,把紧底脚时测得的电机的振动值要较自由状态小。其原因可认为通过电机底座面和刚性基础面的良好吻合等于变相增加了电机的刚性。现今,对于结构刚性较差的电机,增加其剐性可以减小振动已经成为不争的事实,可以认为是抑制了电机某种频率的附加振动或者削弱了电
激光打标机振镜方面常见的故障及解决方案 对于专业的激光打标机售后维修人员来说,掌握机器每一个可能出现的题并且提出解决方案这是必不可少的,因为只有掌握原理那维护起来就井然有序了,那再难解决的问题都能分析找出思绪来,对故障有一个合理的解决。 1、振镜电机不自锁 先检查各连接线是否有断路或短路，连接是否正确，保险是否完好，确认 无误后，打开电源，观察振镜驱动板上的指示灯是否亮绿灯或黄灯。若不亮或 者亮红灯，则拔开驱动板电源线，用万用表测量其输入端各端子的电压是否为±24V。若电压正常，侧要再测试一下带上驱动板及机负载时，电压是否正常，如果都不正常，则打开控制盒，不带负载测试一下开关电源电压，如果电压不正常的话，刚开 关电源损坏。电源输入正常后，连好所有线后，上电， 电机一般会发出二声滴答音，若没有响声，再用手手轻推一下振镜片，稍有点力度，如果振镜 片没自锁的话，则驱动板坏，当然电压输出正常的情况下，驱动板灯不亮或者亮 红灯那就是振镜驱动板或者电机有问题，此时找一块确认为完好的驱动板，正 确连接后，打开电源，振镜电机还不自锁，则是振镜电机损坏，同理，找一个确认完好的振镜电机，接到不上电的驱动板上，打开电源，若不上电，振镜驱动板损坏，如此反复的接拔线，请务必在断电的情况下进行的。 2、振镜电机有自锁，但不够力度用一块确认完好的振镜驱动板和一个完好的振镜电机，分别接在待测试的驱动板和振镜头上，正常通电，用手轻轻转动振镜轴，若变“硬”，则正常；否则，可判定振镜驱动板和振镜电机损坏。 3、振镜电机不摆动检查打标卡是否有控制信号输出，（注意其信号为-5V到 +5V的直流电压信号）若有，则检查振镜信号连接线是否连接完好，确认连接无 误后，打标，若仍没有摆动，则检查信号线是否正负接反或者断线，否则，则可 断定驱动板损坏。 4、打标出现波浪线，打标头机有轻微的叫声，振镜驱动板发热量稍高（出现干扰）检查接地线是否正确接上（最好的接地方法是：X振镜信号地，Y振镜信号地， 屏蔽线，220V电源大地，及打标机壳要连通）,若地线接上后仍有干扰， 则首先检查打标卡卡是否正常（检查方法是用一块确认完好的打标卡换上，
振动检测与旋转机械故障诊断Ξ 张 骁 (包头钢铁(集团)公司炼铁厂) 1 概述 机械故障诊断学是一门近二十年内发展起来的 新学科,是现代化设备维修技术的重要组成部分,并 且正在日益成为设备维修管理工作现代化的一个重 要标志。此项技术的应用主要是对确保机械设备的 安全,提高产品质量,节约维修费用以及防止环境污 染起着很重要的作用。在机械故障设备的状态监测 和故障诊断技术中有多种方法可使用。例如振动监 测技术、油液分析技术、红外测温技术、声发射技术、 无损检测技术等。其中振动监测技术是普遍采用的 基本方法,因为振动的理论和测量方法都比较成熟, 且简单易行。另外,据统计,机械故障90%可以从振 动测量中检测出来。振动测量和信号分析一直是作 为预知维修的主要手段,各行业设备部门要开展这 项工作一般都是从这二方面着手的。 振动监测技术就是“对设备的振动信号进行检 测、分析处理,故障识别和预报的一种技术”。 2 旋转机械运转产生的振动 旋转机械运转时产生的振动中包含着从低频到 高频各种频率成分的振动,轴系异常(包括转子部 件)所产生的振动频率特征如下: 发生频率主要异常现象振动特征 低频 不平衡 转子轴心线周围质量分布不均匀 振动频率与旋转频率一致 不对中 联轴器连接的两轴中心线偏移 振动频率与旋转频率一致或与旋转频率成倍松动 基础螺丝松动或轴承磨损引起的振动 振动频率含有旋转频率的高次成分 油膜振荡 常发生在定制给油的滑动轴承上 是因轴承的力学特征引起的振动 振动频率是轴的固有频率 中频压力脉动 在泵、风机等产生压力的结构中,每次涡轮通过 涡壳部位,流体、压力变动。当压力机构有异常时 就产生压力脉动。 叶轮叶片 通过振动 轴流式或离心式压缩机中,透平运行时,由于动 静叶片间干涉;叶轮和导叶间干涉,喷头和叶轮 间干涉引起的振动。 高频气浊流体机械中,由于局部压力降低,产生气泡,气泡压力增高,破灭时即产生高频振动并有音响。 流体音振动流体机械中,因压力机构异常或密封机构异常等产生的一种涡流,一般是随机高频振动和音响。 3 旋转机械故障的诊断方法 设备的状态监测技术是指对设备(部件、零件)的某些特征参数进行测试,并根据所得测定值与规定的正常值来作比较以判断设备的工作状态是否正常或异常(存在故障),也称为简易诊断。 设备故障诊断技术则不仅要对机器设备的状态是否正常作出判断,更重要的是对机器故障的原因、部位及严重程度作出估计。故称为精密诊断。 目前比较普及的还是简易诊断(状态监测),而精密诊断真正用于生产还是少数,而且主要用于高精尖设备上。这一状况欧美和日本都一样,具有普遍性。这表明简易诊断比较成熟,简便易行,而精密诊断还属于一种开发性技术,尚不够成熟。另外精密诊断的费用也比较高,需要精密的仪器,要由经过专门训练的工程师来进行,所以只在重要的设备上进行。这一点对我国开发推广诊断技术时值得注意。当前应该把重点放在普及简易诊断或状态监测上。同时积极开发精密诊断技术,使它尽快达到使用水平。据有关资料统计,利用简易诊断仪器可以解决设备运行中50%的故障。由此可见,简易诊断在设备管理与维修中的重要作用。 以日本新日铁公司为例,看设备诊断技术在设备管理与维修中的应用:(图1 ) 图1 新日铁认为:在大型钢铁联合企业中,为确保全系统设备的正常运行,有两项技术必须实行。一是有效地监视机器状况,即“设备监测技术”。二是精确的 25内蒙古石油化工 2009年第18期 Ξ
概述 对旋转设备而言，绝大多数故障都 是与机械运动或振动相密切联系的，振 动检测具有直接、实时和故障类型覆盖 范围广的特点。因此，振动检测是针对 旋转设备的各种预测性维修技术中的核 心部分，其它预测性维修技术：如红外 热像、油液分析、电气诊断等则是振动 检测技术的有效补充。 相关仪器-----测振仪 VIB05 来自中国祺迈KMPDM的VIB05多功能振动检测仪是 基于微处理器最新设计的机器状态监测仪器，具备有振动 检测，轴承状态分析和红外线温度测量功能。其操作简单， 自动指示状态报警，非常适合现场设备运行和维护人员监 测设备状态，及时发现问题，保证设备正常可靠运行。 振动测量 VIB05可测量振动速度，加速度和位移值。当保持振 动速度读数时，仪器立即比较内置的ISO10816-3振动标准，自动指示机器报警状态。 轴承状态检测 VIB05可测量轴承状态BG值和BV值，它们分别代表高频振动的加速度和振动速度有效值。当保持轴承状态读数时，仪器按内置的经验法则自动指示轴承报警状态。 振动检测仪是测量物体振动量大小的仪器，在桥梁、建筑、地震等领域有广泛的 应用。振动检测仪还可以和加速度传感器组成振动测量系统对物体加速度、速度和位 移进行测量。
VIB07 来自中国祺迈KMPDM的VIB07多功能振动检测仪是基 于微处理器最新设计的机器状态监测仪器，具备有振动检测， 轴承状态分析和红外线温度测量功能。其操作简单，自动指 示状态报警，非常适合现场设备运行和维护人员监测设备状 态，及时发现问题，保证设备正常可靠运行。 主要特点 1、测振仪设计先进，具有功耗低、性能可靠、造型美 观、使用携带极为方便的特点。 2、按国标制造，测量值与国际振动烈度标准(ISO2372)比对可直接判断设备运行状态。 3、高可靠性的环形剪切加速度传感器，性能远远优于压缩式传感器。 4、具有高低频分档功能，在振动测量时，便于识别设备故障类型。 5、备有信号输入功能，配接温度传感器，即可测量温度。 6、备有信号输出功能，选配专用耳机，兼具设备听诊器功能；配接示波器、可用来监测、记录振动信息。 7、按振动传感器与主机的连接方式分为一体式和分体式供您选择。 8、适用于各类机械的振动、温度测量。 动平衡仪-----KMBalancer现场动平衡仪 现场动平衡分析仪KMBALancer是KMPDM 祺迈公司的产品。它嵌入式计算机技术和动平衡技 术，兼备现场振动数据测量、振动分析和单双面动 平衡等诸多功能，简捷易用。是工矿企业预知保养 维修，尤其是风机、电动机等设备制造厂和振动技 术服务机构最为理想之工具。它是美国尖端科技产 品。
激光打标机十四大故障 及处理要领 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
激光打标机十四大故障及处理要领 不发光 老式Q驱动器上ON、OFF、RUN三个档位选择错误，OFF为强制关断激光命令，ON为强制发光命令，正确的方法是选择RUN运行。 板卡坏，调换板卡。金橙子板卡打标时为高电平，即打标时为5V，不打标时为0V。 板卡与驱动器上的信号连线开路，调换或者重新焊接好。 光路没有调好，重新调解光路。 氪灯坏，调换氪灯。 电脑操纵系统或电脑阻碍，重装系统或调换电脑。 激光电源坏，调换激光电源。 Q驱动器坏，调换Q驱动器。 Q开关坏，调换Q开关。 光弱 打标软件CW方法没有选中，光会很弱，选取CW方法。 Q驱动器上的M1、M2、M3档位拨错，正确的方法是选择M1。 焦距过错，重新调解焦距。 水温过高。 氪灯老化，调换氪灯。
全反或半反射镜片、聚焦镜片、振镜镜片、Q开关的镜片脏或擦花。擦洁净或调换。 腔体，全反射镜，半反射镜和扩束镜没有调好，重新调解。 Q开关没有调好，正常情况为打标时发光，不打标时Q开关要锁住激光。可将激光电源的电流恰卖调大，将倍频片放在半反射镜之前看有没有漏光。如果漏光，光会很弱，重新调解Q开关。 激光没有打在振镜中心，或者是振镜的镜片刮花。重调光路，或调换振镜。 连续发光 错误的开关机顺序均可能会导致连续出光。正确的开机顺序为：总电源=＞电脑=＞打标软件=＞冷水机=＞Q驱动器=＞激光电源=＞等激电源上的READY灯亮后=＞按RUN键启动=＞振镜电源开关。关机顺序与之相反。老式Q驱动器上ON、OFF、RUN档位开关拨错，ON为强制发光命令，OFF 为强制关断激光命令，正确的方法是选择RUN运行。 板卡坏，调换板卡。 Q开关没有调好，正常情况为打标时发光，不打标时Q开关要锁住激光。电脑或操纵系统问题。调换或重装系统。 Q驱动器坏，调换Q驱动器。 Q开关坏，调换Q开关（这种情况较少，一般来说Q开关坏了，Q驱动器会报警）
振动分析仪之设备状态监测与故障诊断的三个阶段 与故障诊断技术的实质是了解和掌握设备在运行过程中的状态，评价、预测设备的可靠性， 早期发现故障，并对其原因、部位、危险程度等进行识别，预报故障的发展趋势，并针对具 体情况作出决策。由此可见，设备状态监测与故障诊断技术包括识别设备状态监测和预测发 展趋势两方面的内容。具体过程分为状态监测、分析诊断和治理预防三个基本环节。 1.状态监测 状态监测是在设备运行中，对特定的特征信号进行检测、变换、记录、分析处理并显示、记录，是对设备进行的基础工作。检测的信号主要是机组或零部件在运行中的各种信息(振动、噪声、转速、温度压力、流量等)，通过利用如机械状态分析仪VIB07这种类型仪器的把这 些信息转换为电信号或其他物理信号，送入信号处理系统中进行处理，以便得到能反映设备 运行状态的特征参数，从而实现对设备运行状态的监测和下一步诊断工作。 2.分析诊断 分析诊断实际上包括两方面的内容：信号分析处理、故障诊断。 信号分析处理的目的是把获得的信息通过一定的方法进行变换处理，从不同的角度提取 最直观、最敏感、最有用的特征信息。分析处理可用专门的振动分析仪器，如VIB07或计算 机进行，一般情况下要从多重分析域、多个角度来分析观察这些信息。分析处理方法的选择、处理过程的准确性以及表达的直观性都会对诊断结果产生较大影响。 故障诊断是在状态监测与信号分析处理的基础上进行的。进行故障诊断需要根据状态监 测与信号分析处理所提供的能反映设备运行状态的征兆或特征参数的变化情况，有时还需要 进一步与某些故障特征参数进行比较，以识别设备是在运转正常还是存在故障。如果存在故障，要诊断故障的性质和程度、产生原因或发生部位，并预测设备的性能和故障发展趋势。 这是设备诊断的第二阶段。 如VIB07振动分析仪，兼备振动分析软件CM-Trend，可软件形成具有机器振动状态数据采集，数据管理，状态报警，故障诊断和趋势分析功能的基本预测维修系统。软件为使用者 提供一个方便灵活的工作平台，使其能够管理机器状态数据，进行日程数据采集，评价机 器状态，分析机器故障并提出预测维修报告。 3.治理预防 治理预防措施是在分析诊断出设备存在异常状态，即存在故障时，就其原因、部位和危 险程度进行研究并采取治理措施和预防的办法。通常包括调整、更换、检修、改善等方面的 工作。如果经过分析认为设备在短时间内尚可继续维持运行时，那就要对故障的发展加强监测，以保证设备运行的可靠性。根据设备故障情况，治理预防措施有巡回监测、监护运行、 立即停机检修三种。 与故障诊断技术的实质是了解和掌握设备在运行过程中的状态，评价、预测设备的可靠性， 早期发现故障，并对其原因、部位、危险程度等进行识别，预报故障的发展趋势，并针对具 体情况作出决策。由此可见，设备状态监测与故障诊断技术包括识别设备状态监测和预测发 展趋势两方面的内容。具体过程分为状态监测、分析诊断和治理预防三个基本环节。 1.状态监测
振动故障诊断及其转子平衡 一、振动基础理论知识简介 1、基本概念： ▲振动：一个弹性体或弹性系统（几个弹性体连在一起）离开其平衡位置做周期性往复运动就叫振动。 其振动量有：极值（峰值），其中单峰值X m，峰-峰值X m-m，X m-m=2 X m；平均值（X i）和均方根值（有效值-X S）。 ▲简谐振动：能用一项正弦或余弦函数表示其运动规律的周期性振动，现场发生的一些复杂振动均是几种不同频率的简谐振动的合成，因此一些资料或书籍均以简谐振动为主加以分析和研究。 X=A.cos（ωt+Φ） ▲通频振幅、基频振幅/基频相位：目前测量振动的仪表按功能来分有两种，一种只能测量振幅值，称为振动表；另一种除能测量幅值外，还能测量振动相位和不同频率下的振动分量，称作振动仪。 振幅有两个含义：1.振幅的表示方法；2.振幅中所含的频率成分。 描述振动的几个物理量： 振动速度：X=A.sin ωt 振动位移：Y=dx/dt=ωt sin（ωt+900） 振动加速度：Z= d2x/dt2=ω2t sin（ωt+1800） X、Y、Z：ω相同，A（最大位移），ωA，ω2A； Y比X矢量超前900；Z比X矢量超前1800。
表示振动强度，位移是最有效的；表示振动平均能量的振动速度是有效的；表示振动冲击强度，振动加速度是最有效的。 ▲极值（幅值）、有效值、平均值的关系： X S =Xm Xi 2 1223600= 极值（幅值）：单峰值X （t ）=1；峰-峰值=2 平均值：（ X ）=A dt t x T T 636.0)(10=? 均方根值（有效值）：X S =A dt t x T T 707.0120 =?）（ 三者之间的关系：双振幅近似等于3倍的有效值或平均值。 轴承振动烈度是以振动速度的均方根值， 我们现在一直沿用的是轴承振动位移峰-峰值S P-P ，国外和国内某些制造厂有用轴承烈度表示 振动，上述换算关系只是指单一频率的振动，如果是混频振动不能直接换算。 ▲通频振幅：用普通振动表（不带滤波器）测得的振幅值是各种频率振动分量的叠加值，如果振幅是由几种不同频率的周期振动叠加而成，其叠加后的振动仍是周期振动，A 在各个周期内保持不变，仪表指示稳定，如果表记示值不稳定，说明由非周期成分存在。 ▲基频振幅：通频振动只能反映物体总的状态，如果要反映振动故障的性质和计算转子重量，就要获取基频振幅。所谓基频振幅是指基波振动频率（机组振动的基波频率等于转子工作频率）下运动量值按正弦规律变化的幅值。测取的方法是采用可调滤波器，可调滤波器
激光打标机十四大故障及处理要领 不发光 老式Q驱动器上ON、OFF、RUN三个档位选择错误，OFF为强制关断激光命令，ON为强制发光命令，正确的方法是选择RUN运行。 板卡坏，调换板卡。金橙子板卡打标时为高电平，即打标时为5V，不打标时为0V。 板卡与驱动器上的信号连线开路，调换或者重新焊接好。 光路没有调好，重新调解光路。 氪灯坏，调换氪灯。 电脑操纵系统或电脑阻碍，重装系统或调换电脑。 激光电源坏，调换激光电源。 Q驱动器坏，调换Q驱动器。 Q开关坏，调换Q开关。 光弱 打标软件CW方法没有选中，光会很弱，选取CW方法。 Q驱动器上的M1、M2、M3档位拨错，正确的方法是选择M1。 焦距过错，重新调解焦距。 水温过高。 氪灯老化，调换氪灯。 全反或半反射镜片、聚焦镜片、振镜镜片、Q开关的镜片脏或擦花。擦洁净或调换。 腔体，全反射镜，半反射镜和扩束镜没有调好，重新调解。 Q开关没有调好，正常情况为打标时发光，不打标时Q开关要锁住激光。可将激光电源的电流恰卖调大，将倍频片放在半反射镜之前看有没有漏光。如果漏光，光会很弱，重新调解Q开关。 激光没有打在振镜中心，或者是振镜的镜片刮花。重调光路，或调换振镜。 连续发光 错误的开关机顺序均可能会导致连续出光。正确的开机顺序为：总电源=＞电脑=＞打标软件=＞冷水机=＞Q驱动器=＞激光电源=＞等激电源上的READY灯亮后=＞按RUN键启动=＞振镜电源开关。关机顺序与之相反。 老式Q驱动器上ON、OFF、RUN档位开关拨错，ON为强制发光命令，OFF为强制关断激光命令，正确的方法是选择RUN运行。 板卡坏，调换板卡。 Q开关没有调好，正常情况为打标时发光，不打标时Q开关要锁住激光。 电脑或操纵系统问题。调换或重装系统。 Q驱动器坏，调换Q驱动器。 Q开关坏，调换Q开关（这种情况较少，一般来说Q开关坏了，Q驱动器会报警）
