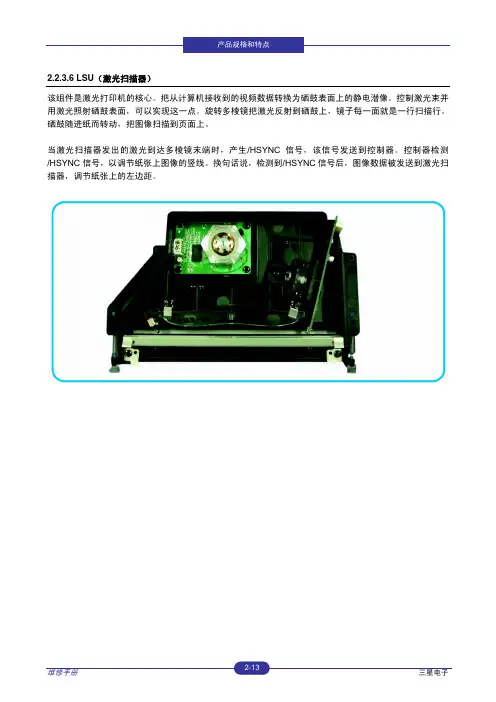

2.2.3.6 LSU（激光扫描器）该组件是激光打印机的核心。
把从计算机接收到的视频数据转换为硒鼓表面上的静电潜像。
控制激光束并用激光照射硒鼓表面，可以实现这一点。
旋转多棱镜把激光反射到硒鼓上，镜子每一面就是一行扫描行。
硒鼓随进纸而转动，把图像扫描到页面上。
当激光扫描器发出的激光到达多棱镜末端时，产生/HSYNC信号，该信号发送到控制器。
控制器检测/HSYNC信号，以调节纸张上图像的竖线。
换句话说，检测到/HSYNC信号后，图像数据被发送到激光扫描器，调节纸张上的左边距。
2.2.3.7墨粉盒在墨粉盒中，硒鼓组件和墨粉盒组件合为一体。
硒鼓组件包括硒鼓和充电辊，而墨粉盒组件包括墨粉、供墨辊、显影辊和刀片（刮墨刀）。
- 显影方法：非磁性单元件接触方法- 墨粉：非磁性单元件粉状墨粉- 墨粉使用期限：3,000页（IDC图/标准A4）- 墨粉剩余量检测传感器：有- 硒鼓清理：静电过程- 管理废弃墨粉：使用刮墨刀收集墨粉- 硒鼓保护罩：有- 墨粉盒分类设备：按中断机架通道给ID分类2.2.4主板组件（SPL型）引擎板和控制器板合为一体，该板包括CPU、打印机扫描仪和线路控制功能。
CPU起总线控制器、I/O处理器、电动机驱动电路和PC接口的作用。
主板把当前图像视频数据发送到激光扫描器，并管理电子成像打印过程。
印刷电路板驱动电路包括主电动机（进纸、墨粉盒、定影单元）驱动电路、离合器驱动电路、预转印灯驱动电路、加热灯驱动电路、CIS驱动电路、扫描电动机驱动电路、调制解调器和风扇驱动电路。
进纸卡纸传感器和缺纸传感器发出的信号从电源印刷电路板组件输入主板。
线路接口电路是用于连接电话线与调制解调器和DAA的电路。
该电话包括用于符合接收电话线阻抗的匹配电路和用于符合调制解调器阻抗的电路。
同样，有用于检测开关板发出的响铃信号的铃声检测电路以及用于防范输入线上雷击的电涌吸收器。
2.2.4.1 ASIC (Chorus2)三星S3C46Q0X 16/32位RISC微控制器设计用于为多功能打印机提供节约成本的、低能耗、小芯片尺寸和高性能微控制器解决方案。
