化工图形符号

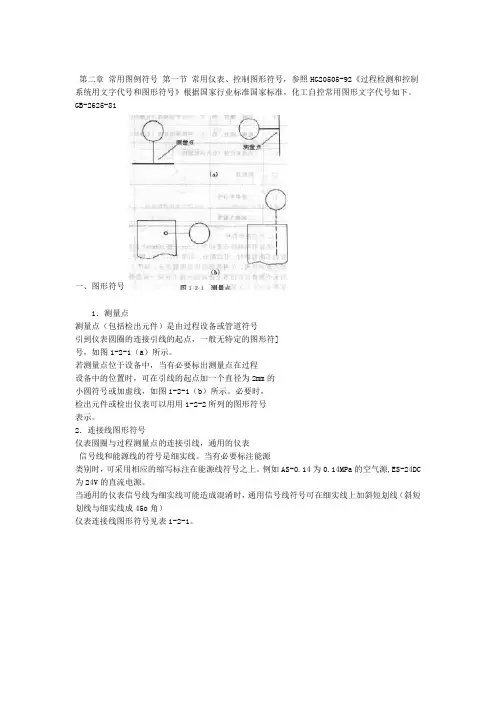

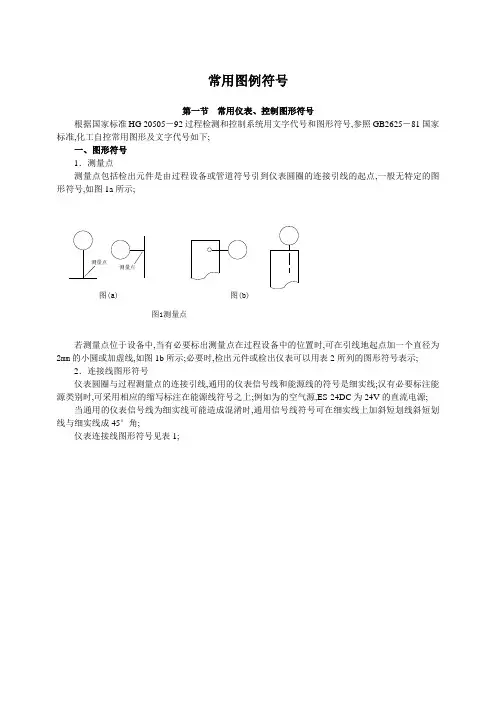

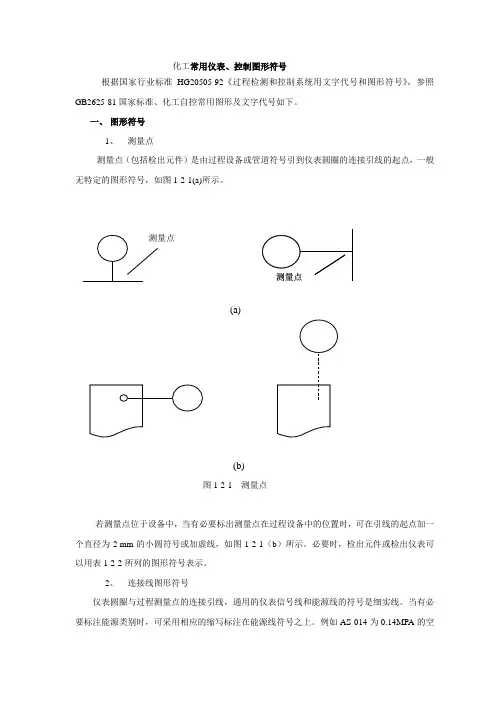

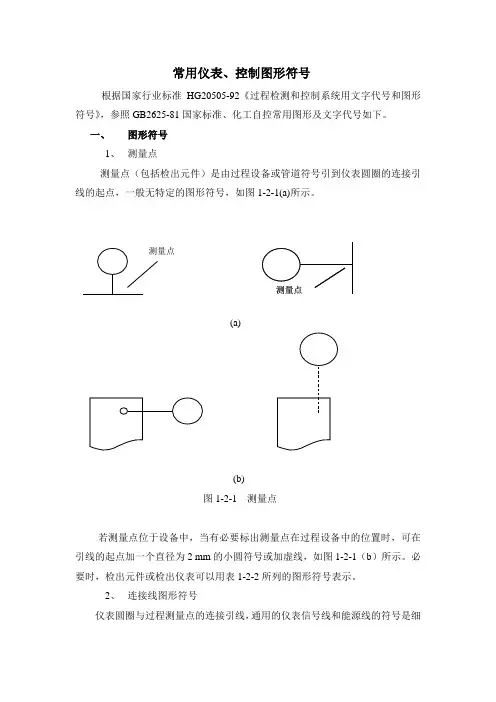

测量点是由过程设备或管道符号引到仪表圆
圈的连接引线连接起来，一般无特定的图形 符号 若测量点位于设备中，当有必要标出测量点 在过程设备中的位置时，可在引线的起点加 一个直径为2mm的小圆符号或加虚线
连接线 通用的仪表信号线均以细实现表示。连接线
表示交叉及相接时，必要时也可用加箭头的 方式表示信号的方向
在检测、控制系统中，构成回路的每个仪表
都应有自己的仪表位号。 仪表位号由字母代号组合和阿拉伯数字编号 组成。 第一位表示工段号，后续位表示仪表回路顺 序号。
PIC 207
表示工段号为2，仪表序号为07
总结
在带控制点的工艺流程图中仪表位号的标注
方法是：圆圈上半圆填写字母代号，下半圆 填写数字编号。 一台仪表或一个圆圈内，具有指示、记录功 能时只标注字母代号“R”，不标注“I”。 具有开关、报警功能时只标注字母代号“A”， 不标注“S”。字母代号SA表示联锁和报警功 能。
带控制点的工艺流程图
培训目标： 1.学会绘制带控制点的流程图 2.能分析流程图中各个符号代 表的意义
在化工自动控制的设计文件中，使用图
形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。 在绘制控制流程图时，图中所采用的图 列符号都要按有关的技术规定进行。
PFD和PID
PFD图是介绍生产工艺路线的流程图，通常
仪表的图形符号
仪表的图形符号是一个细实线圆圈，直径约
10mm,对于不同的仪表安装位置的图形符号， 1：就地安装仪表 2：集中仪表盘面安装仪表 3：就地仪表盘面安装仪表 4：集中仪表盘后安装仪表 5：就地仪表盘后安装仪表
二、字母代号
在控制流程图中，用来表示仪表的小圆圈内，
一般写有两位或者两位以上的字母：
第一位字母表示被测变量（P表示被测变 量为压力）， 后续字母表示仪表的功能（I表示具有指 示功能，C表示具有控制功能
PIC 207
PIC就表示一台具有指示功能的压力控制器
请说出以下仪表所表示的含义
H
TRC 207
LICA 202
L
AI 207
H、L表示的含义
wk.baidu.com
三、仪表位号的表示方法
图上应标识各种主要物料的流量、温度、压 力等参数，以便反映出物料通过某设备后参 数的变化情况和反应物、半成品和成品之间 的关系。 PID图是管路和仪表流程图，又称带控制点的 工艺流程图
一、仪表图形符号
包括： 1.测量点（包括检测元件、取样点） 2.连接线（通用仪表信号线、相交相连、相交 不相连） 3.常用仪表及安装位置的图形符号（如孔板、 转子流量计） 4.常用执行器的图形符号
