电缆的选型与配线选择电线平方数和电流一般铜线平安电流最大为:平方毫米铜电源线的平安载流量--。
平方毫米铜电源线的平安载流量--。
平方毫米铜电源线的平安载流量--。
平方毫米铜电源线的平安载流量--。
平方毫米铜电源线的平安载流量--。
平方毫米铜电源线的平安载流量--。
如果是铝线截面积要取铜线的倍。
如果铜线电流小于,按每平方毫米来取肯定平安。
如果铜线电流大于,按每平方毫米来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是平方以下的铝线,平方毫米数乘以就可以了,要是铜线呢,就升一个档, 比方平方的铜线,就按铝线平方计算.一百以上的都是截面积乘以, 二十五平方以下的乘以, 三十五平方以上的乘以, 和平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线平方毫米以下的铜线,每平方电流不超过就是平安的,从这个角度讲,你可以选择平方的铜线或平方的铝线。
米内,导线电流密度平方毫米比拟适宜,米,平方毫米米,平方毫米,米以上要小于平方毫米。
从这个角度,如果不是很远的情况下,你可以选择平方铜线或者平方铝线。
如果真是距离米供电〔不说是不是高楼〕,一定采用平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。
请在使用电源时,特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算:铜线:*`铝线:*`式中:——导线中通过的最大电流〔〕——导线的长度〔〕`——充许的电压降〔〕——导线的截面积〔〕说明:、`电压降可由整个系统中所用的设备范围内,分给系统供电用的电源电压额定值综合起来考虑选用。
、计算出来的截面积往上靠. 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面( )载流是截面倍数载流量()估算口诀:二点五下乘以九,往上减一顺号走。
电缆规格型号大全电缆是一种用于传输电力、通信和控制信号的导体,广泛应用于工业、建筑、交通、能源等领域。
不同的电缆规格型号适用于不同的场景和要求,选择合适的电缆规格型号对于工程项目的安全和效率至关重要。
本文将为您介绍电缆的常见规格型号大全,帮助您更好地选择适用于您项目的电缆。
1. 交联聚乙烯绝缘电力电缆。
交联聚乙烯绝缘电力电缆是一种常见的电力传输电缆,广泛应用于输配电系统中。
其规格型号通常包括额定电压、导体截面、芯数等参数。
在选择时,需根据实际工程需要确定额定电压和导体截面,以确保电缆能够承受工作环境下的电压和电流负载。
2. PVC绝缘控制电缆。
PVC绝缘控制电缆适用于工业自动化控制系统中,用于传输控制信号。
其规格型号包括导体截面、芯数、屏蔽方式等参数。
在选择时,需考虑控制信号传输的稳定性和抗干扰能力,选择合适的屏蔽方式和导体截面。
3. XLPE绝缘耐火电缆。
XLPE绝缘耐火电缆适用于建筑、地铁、隧道等场所,具有良好的耐火性能。
其规格型号包括耐火等级、导体材质、绝缘层厚度等参数。
在选择时,需根据工程的耐火要求和环境条件,选择合适的耐火等级和绝缘层厚度。
4. 阻燃电缆。
阻燃电缆适用于人员密集场所和重要设备的供电系统,具有良好的阻燃性能。
其规格型号包括阻燃等级、导体材质、外护套材料等参数。
在选择时,需根据工程的阻燃要求和安全标准,选择合适的阻燃等级和外护套材料。
5. 通信光缆。
通信光缆用于传输光通信信号,广泛应用于通信网络建设中。
其规格型号包括光纤类型、芯数、外径等参数。
在选择时,需考虑光纤的传输性能和网络需求,选择合适的光纤类型和芯数。
6. 铜芯电力电缆。
铜芯电力电缆适用于输配电系统和工业设备供电,具有良好的导电性能。
其规格型号包括导体截面、绝缘材料、额定电压等参数。
在选择时,需根据电气负载和环境条件,选择合适的导体截面和额定电压。
以上是电缆规格型号的简要介绍,希望能够帮助您更好地选择适用于工程项目的电缆。

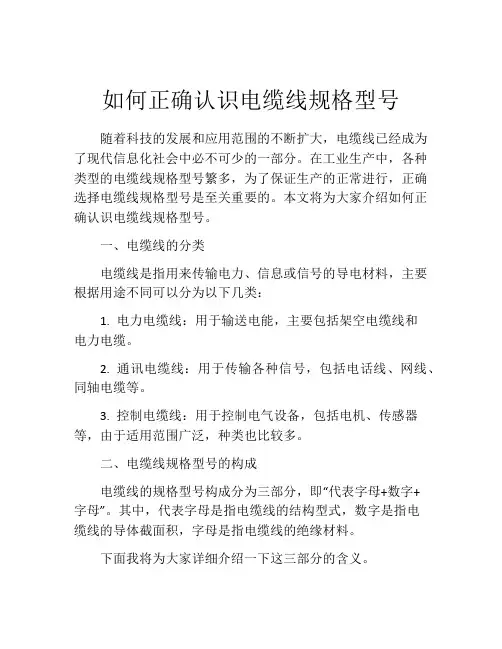

如何正确认识电缆线规格型号随着科技的发展和应用范围的不断扩大,电缆线已经成为了现代信息化社会中必不可少的一部分。
在工业生产中,各种类型的电缆线规格型号繁多,为了保证生产的正常进行,正确选择电缆线规格型号是至关重要的。
本文将为大家介绍如何正确认识电缆线规格型号。
一、电缆线的分类电缆线是指用来传输电力、信息或信号的导电材料,主要根据用途不同可以分为以下几类:1. 电力电缆线:用于输送电能,主要包括架空电缆线和电力电缆。
2. 通讯电缆线:用于传输各种信号,包括电话线、网线、同轴电缆等。
3. 控制电缆线:用于控制电气设备,包括电机、传感器等,由于适用范围广泛,种类也比较多。
二、电缆线规格型号的构成电缆线的规格型号构成分为三部分,即“代表字母+数字+字母”。
其中,代表字母是指电缆线的结构型式,数字是指电缆线的导体截面积,字母是指电缆线的绝缘材料。
下面我将为大家详细介绍一下这三部分的含义。
1. 代表字母代表字母是指电缆线的结构型式,根据电缆线的不同结构和用途,代表字母也有所不同。
常见的代表字母包括:Y,YZ,YJ,YJZ,VV,VVR,VVV,ZR,VY,VLV,RVV等。
以VV为例,V代表电缆的绝缘材料是PVC塑料,V代表电缆壳体是PVC塑料,因此VV电缆线就是指PVC绝缘PVC护套的电缆线。
2. 数字数字是指电缆线的导体截面积,截面积的大小决定了电缆线的电流容量和传输信号的质量。
一般来说,导体截面积越大,传输电流的容量也就越大。
因此,选择电缆线时一定要根据实际情况选择合适的导体截面积。
3. 字母字母是指电缆线的绝缘材料,绝缘材料的好坏对电缆线的质量有着非常重要的影响。
常见的绝缘材料包括:PVC:PVC绝缘电缆主要适用于低压电力电缆、装置电器电缆及控制电缆。
XLPE:XLPE绝缘电缆的特点是允许额定电压高,导体运行温度也较高,适用于输送大电流高的要求。
PE:PE绝缘电缆具有良好的电绝缘性、机械强度和耐化学腐蚀性,适用于高速公路、公路隧道、河流、地下工作、场地矿井等场合。
电线电缆的选型及方法⒈型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性等;根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等;根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时,应考虑发热,电压损失,经济电流密度,机械强度等条件。
根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度;低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度;对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失;而高压架空线路,还应验算其机械强度。
若用户没有经验,则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表:电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格。
4、本表计算容量是以三相380V、Cosφ=0.85为基准,若单相220V、Cosφ=0.85,容量则应× 1/3。
3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格;当用于頻繁起动电机时,应选用大2~3个规格。
5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2~3个规格。
6、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
7.运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时(一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。
8.尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放。
9.吊装包装件时,严禁几盘同时吊装。
在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆。

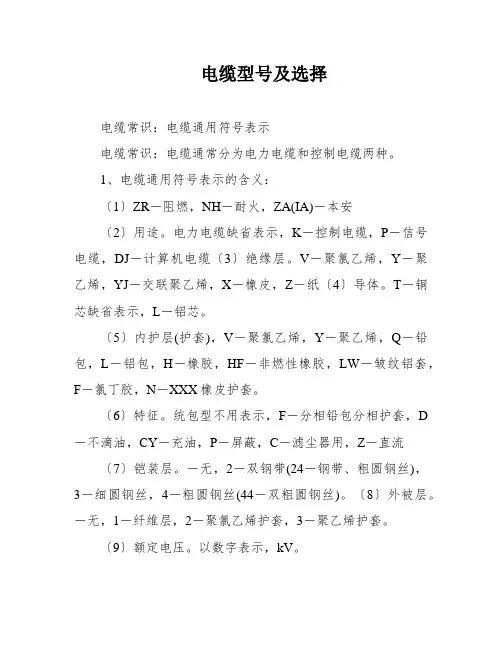

电缆型号及选择电缆常识:电缆通用符号表示电缆常识:电缆通常分为电力电缆和控制电缆两种。
1、电缆通用符号表示的含义:〔1〕ZR-阻燃,NH-耐火,ZA(IA)-本安〔2〕用途。
电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆〔3〕绝缘层。
V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯,X-橡皮,Z-纸〔4〕导体。
T-铜芯缺省表示,L-铝芯。
〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-XXX橡皮护套。
〔6〕特征。
统包型不用表示,F-分相铅包分相护套,D -不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z-直流〔7〕铠装层。
-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)。
〔8〕外被层。
-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套。
〔9〕额定电压。
以数字表示,kV。
2、常用电缆举例:VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV22铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。
YJV交联聚乙烯绝缘,聚氯乙烯护套电力电缆③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T先看看这个,我马上给你解码,只能解出Y防蚁M防潮S 防鼠防水WZ-YGE低烟无卤防火阻燃进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆WZ-YGE22(23) WZ-YGE32(33) WZ-YGE42(43)低烟无卤防火阻燃进口180聚乙烯绝缘热塑性聚烯烃护套钢带、细钢丝、粗钢丝铠装特种电缆WZS-YGE低烟无卤防火阻燃防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆WZS-YGE22(23)WZS-YGE32(33)WZS-YGE42(43)低烟无卤防火阻燃防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套钢带、细钢丝、粗钢丝铠装特种电缆WZYS-YGE低烟无卤防火阻燃防蚁防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆。
电力电缆的选择电力电缆的选择包括:正确选择电缆的型号、电压等级和线芯截面等。
这对电缆投入使用后能否确保安全运行十分重要。
一、电缆的型号及电压等级的选择电力电缆的额定电压必须大于或等于其运行的网络额定电压;电缆的最高运行电压不得超过其额定电压的15%。
这就是电力电缆电压等级选择的两个原则。
对电缆型号的选择,应在满足电缆敷设场合技术要求的前提下,兼顾我国电缆工业发展的技术政策。
即:线芯以铝代铜、绝缘层以橡塑代油浸纸、金属护套以铝代铅以及在外护层上发展橡塑护套或组合护套等。
综合以上诸多因素,电力电缆选择的一般原则如下。
(1)对有剧烈震动的柴油机房、空压机房、锻工车间等处以及移动机械的供电,应选用铜芯电缆;对其他地点应首先考虑选用铝芯电缆。
(2)地下直埋电缆,一般应选用裸塑料护套电缆,当电缆需要穿过铁路、公路,跨越桥梁、隧道等有可能受到机械损伤的处所时,应选用具有钢带铠装的电缆,必要处还应采取穿管等防护措施。
(3)在大型调度中心、通信中心、微机站等重要部门室内、夹层或易燃易爆场所敷设的电力电缆,应选用难燃或阻燃电缆。
(4)在电缆线路不可避免地要穿过具有化学腐蚀、直流泄漏区域时,应选用塑料电缆或具有裸塑料护套的电缆。
(5)在需要承受拉力的沼泽地带、水中或竖直敷设的电缆,应选用整根的、能承受拉力的钢丝铠装电缆。
但通过小溪流时,可选用一般具有铠装及外护层的电缆。
(6)当整个电缆线路在其周围具有几种完全不同的介质条件时,电缆的型号应按其中最不利的条件选择。
二、电缆截面的选择电力电缆的截面,一般是按长期允许载流量选择电缆截面,然后对3kV以下的低压电缆校验其电压降,对3kV及以上的电缆校验其短路时的热稳定度。
对于较长的高压电缆供电线路,应按经济电流密度选择电缆截面。
1.根据电缆长期允许载流量选择电缆截面为了保证电缆的使用寿命,运行中的电缆导体温度不应超过其规定的长期允许工作温度。
根据这一原则,在选择电缆截面时,必须满足下列条件:式中Imax——通过电缆的最大持续负荷电流;I——指定条件下的长期允许载流量,见表1-4-9~表1-4-13;K——电缆长期允许载流量的总修正系数。
怎样根据设备选择电缆的型号一、电缆平方计算公式:×2。
单相设备:S=ρ×I×L11×√3。
三相设备:S=ρ×I×L19S:电缆横截面积。
Ρ:导体电阻率(铜导体的电阻率:0.0175欧姆平方毫米/米;铝导体的电阻率:0.0283欧姆平方毫米/米)。
I:设备(或负载)的工作电流或额定电流。
(单相负载的估算:阻性负载:4.5A/KW。
感性负载:5.7A/KW。
三相负载的估算:阻性负载:1.5A/KW。
感性负载:2A/KW)。
L:电缆的长度(导线)L:电缆的长度(导线的长度)。
11:220V电压下电压允许波动的范围(220V×5%=11V)。
19:380V电压下电压允许波动的范围(380V×5%=19V)。
一、例如:有1个三相380V 200KW的电动机距离电源点300米,那应该选用多粗的电缆。
首先算出200KW的电动机额定电流是400A(三相电动机额定电流按2A/KW计算)。
根据公式计算,三相设备:S=0.0175×400×300×1.732。
截面积约等于191平方毫米。
应选用截面积240 19平方毫米铜电缆才能保证电机的安全运行。
如选用铝电缆。
根据公式计算,三相设备:S=0.0283×400×300×1.732。
截面积约等于309.57平方毫米。
应选用截面积19400平方毫米铝电缆才能保证电机的安全运行。
常用电力电缆规格型号1. 引言电力电缆作为电力传输的重要组成部分,在电力工程中起着至关重要的作用。
不同的工程项目和用途需要使用不同规格型号的电力电缆。
本文将介绍常用的电力电缆规格型号,并对其特点进行分析和比较。
2. 低压电力电缆低压电力电缆主要用于城市建筑、农村电网、工矿企业等低压配电系统中,其额定电压一般在 0.6/1kV 以下。
2.1 电线电线是一种常见的低压电力电缆,其结构简单,由一个或多个绝缘导体组成。
根据绝缘材料的不同,电线可以分为 PVC 绝缘电线、XLPE绝缘电线等。
常用的规格型号有:•BVV:铜芯 PVC 绝缘电线;•BVVB:铜芯 PVC 绝缘 PVC 皮线电线;•NH-YJV:耐火电缆,铜芯 XLPE 绝缘 PVC 套电线;•NH-VV:耐火电缆,铜芯 PVC 绝缘 PVC 套电线。
2.2 电缆电缆常用于远距离输电,其结构相对复杂,由一个或多个绝缘导体和导体屏蔽、绝缘屏蔽、内护套、外护套等组成。
常用的规格型号有:•VV:铜芯 PVC 绝缘 PVC 护套电缆;•VV22:铜芯 PVC 绝缘钢带铠装 PVC 护套电缆;•YJV:铜芯 XLPE 绝缘 PVC 护套电缆;•YJV22:铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆。
中压电力电缆主要用于城市电网、工业电网等中压配电系统中,其额定电压一般在 3.6/6kV 到 26/35kV。
3.1 电缆中压电缆相对于低压电缆来说,其绝缘层更厚、结构更复杂,能够承受更高的电压。
常用的规格型号有:•YJV:铜芯 XLPE 绝缘 PVC 护套电缆;•YJV22:铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆;•ZC-YJV:中荷联合电缆,铜芯 XLPE 绝缘 PVC 护套电缆;•ZC-YJV22:中荷联合电缆,铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆。
高压电力电缆主要用于电网交流输电系统,其额定电压一般在110kV 及以上。
4.1 电缆高压电缆具有更高的绝缘强度和更大的额定电流,能够承受更高的电压和电流负荷。
10kv电缆的选型主要需要考虑以下几个因素:
1. 电缆的额定电压:这需要符合电力系统的要求。
在中性点非有效接地系统中,额定电压通常比系统的相电压高一档。
例如,10kV系统通常选用8.7/10kV电缆。
而在C类系统中,允许单相接地长期运行时,额定电压应选用系统的线电压。
例如,在6kV系统中选用6/6kV电缆。
2. 电缆的绝缘方式:根据电缆敷设的电压等级、使用地点及使用环境,选择电缆的绝缘方式,比如聚氯乙烯、交链聚乙、橡胶绝缘烯等。
3. 电缆的截面积:选用电缆的截面积的大小是根据电流的大小来选定的。
例如,如果10kV,250KVA变压器需要选用电缆,计算电流大概有400A,可以使用YJV-223*240电缆。
4. 电缆的型号:10kv高压电缆型号主要有以下几种:普通型号:YJV、YJVLV、YJV22、YJLV22、YJV32、YJLV32。
阻燃型号:ZR-YJV、ZR-YJVLV。
以上信息仅供参考,具体选型还需要根据实际情况和专业知识进行判断。
电缆的型号与规格电缆是连接电器电子设备的重要物质,其接口、型号和规格是衡量电缆质量的重要标准。
由于市面上存在许多种类的电缆,规格和尺寸的选择也变得非常重要。
在本文中,我们将讨论电缆的型号和规格的重要性以及如何正确选择电缆型号和规格。
一、电缆的基本类型电缆可以根据不同的分类方式分成多种类型。
根据使用目的或结构形式,电缆一般分为以下几类:1、控制电缆控制电缆属于干式电缆,由氯丁橡胶、交联聚乙烯等可耐酸碱及油脂的高分子材料制成,其使用场合多位于海岸、码头、石油化工等复杂环境。
2、通信电缆通信电缆可以用于数据传输、通信接入、信号传输等场合,包括光缆、同轴电缆等各种类型。
3、电力电缆电力电缆一般用于输配电系统以及各种电气设备,分低中高压电力电缆。
4、特种电缆特种电缆一般专用于特定场合,如发电机配套电缆、风电、轮胎线等特种电缆。
二、电缆的型号和规格的重要性对于电缆来说,型号和规格是上乘的重要性的,因为只有选对了电缆,并合理应用,才能充分发挥其作用。
电缆的型号和规格的选择,应根据不同的情况进行选择。
1、型号的重要性电缆的型号是根据功能和特性来决定的,不同型号的电缆应用场合不同。
例如,对于防水、防腐蚀等作用,应使用如同PE交联电缆、机车电缆、BH电缆等型号。
2、规格的重要性规格是电缆中表示尺寸的参数,也是衡量电缆内部性能的重要指标。
在选择电缆规格时,应综合考虑电器设备的电流负载能力、环境温度、导体截面、长度等因素,并以电缆的最大电流容量为依据,选用符合规格数值的电缆,否则会严重影响电器设备的使用寿命和效率。
三、正确选择电缆型号和规格如何正确选择电缆型号和规格是一个技术活儿,需要根据不同的应用场合和需求来选用。
以下步骤可以帮助您正确选择电缆型号和规格:1、确认所需电缆的用途,例如电力工程、机车电缆、控制电缆等。
2、确认所需电缆的底瓦件和特性,如导体截面、环境温度等。
3、根据上述参数选择符合要求的电缆型号和规格。
4、在选择电缆厂家时,一定要选择可信赖并具有一定资质的电缆厂家。
电线电缆的选型及方法⒈电线电缆型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性等;根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等;根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时,应考虑发热,电压损失,经济电流密度,机械强度等条件。
根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度;低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度;对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失;而高压架空线路,还应验算其机械强度。
若用户没有经验,则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表:电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格。
4、本表计算容量是以三相380V、Cosφ=0.85为基准,若单相220V、Cosφ=0.85,容量则应× 1/3。
3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格;当用于頻繁起动电机时,应选用大2~3个规格。
5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2~3个规格。
6、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
7.运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时(一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。
8.尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放。
9.吊装包装件时,严禁几盘同时吊装。
在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆。
电缆型号大全电缆是一种用于传输电力、通信信号或者数据的导体,其种类繁多,型号不一。
在不同的场合和用途下,我们需要选择适合的电缆型号,以确保其正常运行和安全性。
下面将为大家介绍一些常见的电缆型号,希望能对大家有所帮助。
1. 电力电缆。
电力电缆主要用于输送电力,其型号主要包括VVR、VV、YJV、YJLV等。
VVR电缆是一种铜芯聚氯乙烯绝缘软电缆,适用于交流额定电压450/750V及以下的场合;VV电缆是一种铜芯聚氯乙烯绝缘电缆,适用于交流额定电压0.6/1kV及以下的场合;YJV电缆是一种铜芯交联聚乙烯绝缘聚氯乙烯护套电缆,适用于交流额定电压3.6/6kV及以下的场合;YJLV电缆是一种铝芯交联聚乙烯绝缘聚氯乙烯护套电缆,适用于交流额定电压3.6/6kV及以下的场合。
2. 通信电缆。
通信电缆主要用于传输电话、电视信号等通信信号,其型号主要包括SYV、RVV、RVVP、SYWV等。
SYV电缆是一种室内用同轴电缆,适用于有线电视、广播电视接收天线及室内连接线;RVV电缆是一种软电缆,适用于电子计算机、仪表仪器、通信设备等设备的内部连接线;RVVP电缆是一种屏蔽软电缆,适用于电子计算机、仪表仪器、通信设备等设备的内部连接线,要求有一定的抗干扰能力;SYWV电缆是一种室内用同轴电缆,适用于有线电视、广播电视接收天线及室内连接线。
3. 控制电缆。
控制电缆主要用于控制回路、测量回路和保护回路等系统中,其型号主要包括KVV、KYJV、KVV22、KYJV22等。
KVV电缆是一种铜芯聚氯乙烯绝缘控制电缆,适用于额定交流电压450/750V及以下的场合;KYJV电缆是一种铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆,适用于额定交流电压3.6/6kV及以下的场合;KVV22电缆是一种铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆,适用于额定交流电压450/750V及以下的场合;KYJV22电缆是一种铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套控制电缆,适用于额定交流电压3.6/6kV及以下的场合。
电缆选型规范电缆选型规范是指在电缆使用过程中,根据不同的应用场景和需求选取符合要求的电缆的一套标准和规范。
电缆选型规范主要包括电缆的类型、规格、电气性能、机械性能、环境适应性、安装方式和施工要求等方面的规定。
下面是一份1000字左右的电缆选型规范,供参考:电缆选型规范1. 引言本规范旨在规定电缆选型的基本原则、标准和操作流程,确保电缆的安全、可靠使用,减少故障风险和维修成本。
2. 选型原则(1)根据用途和环境要求选择合适的电缆类型,确保其电气性能和机械性能符合要求;(2)根据电缆的额定电压、额定电流以及应力条件来确定电缆的截面积和导体材质;(3)根据电缆的安装方式和长度来确定其功耗损耗和电缆的敷设方式;(4)根据环境条件,选择电缆的耐热性能、耐候性能、阻燃性能等特殊性能;(5)根据相关的国家标准和规范进行电缆选择,确保电缆符合国家标准的要求;(6)根据工程预算和维修保障需要,合理控制电缆的成本和维护费用;3. 选型流程(1)了解工程要求和用途环境,包括额定电压、额定电流、电缆敷设方式、长度和环境条件等;(2)根据工程参数,选择合适的电缆类型和截面积,确保其电气性能符合要求;(3)根据工程参数,选择合适的电缆导体材质,确保其机械性能符合要求;(4)根据工程参数和环境要求,选择合适的电缆外饰材料,确保其耐热性能、耐候性能和阻燃性能符合要求;(5)根据电缆的敷设方式和长度,确定电缆的功耗损耗和敷设方式,确保其安装合理、节能高效;(6)根据工程预算和维修保障需求,评估电缆的成本和维护费用,确保其经济合理;(7)结合实际情况,调整和优化电缆选型方案,确保综合性能最优;4. 规格和标准(1)根据国家标准和相关技术规范,选择电缆的型号和规格;(2)根据生产厂家提供的产品性能指标,对电缆进行评估和比较;(3)选择符合要求且经过认证的品牌和型号的电缆,确保其质量和可靠性;5. 安装和施工要求(1)电缆的敷设应符合相关的安装规范和标准要求;(2)电缆的接头和连接应符合相关的安装规范和标准要求;(3)电缆的固定和保护应符合相关的安装规范和标准要求;(4)电缆的绝缘和屏蔽应符合相关的安装规范和标准要求;(5)电缆敷设的环境应符合相关的安装规范和标准要求;(6)电缆敷设的施工工艺应符合相关的安装规范和标准要求;6. 检查和验收(1)确保电缆的型号、规格和数量符合设计要求;(2)对电缆的外观、质量和电气性能进行检查;(3)对电缆敷设的位置、固定和保护进行检查;(4)对电缆的绝缘和屏蔽进行检查;(5)对电缆的安装和施工工艺进行检查;(6)对电缆的试运行情况进行检查和评估;7. 总结和改进根据电缆使用过程中的实际情况,总结经验,改进选型方案和施工工艺,不断提高电缆的质量和可靠性,减少故障和维修成本。
电缆的选型第⼆章电缆的选型2.1 电缆型号与应⽤范围 2.1.1 电缆型号的编制原则⑴⽤汉语拼⾳第⼀个字母的⼤写表⽰绝缘种类、导体材料、内护层材料和结构特点。
如⽤Z 代表纸,L 代表铝,Q 代表铅,F 代表分相。
电缆型号组成及其代表奕奕见表2-1。
表2-1 电缆型号组成及其代表意义⽰铠装,第⼆位数字表⽰外被,例如,粗钢丝铠装纤维外被表⽰为41。
⑶电缆型号按电缆结构的排列⼀般依下列次序⑷电缆产品⽤型号、额定电压和规格表⽰。
其⽅法是在型号后再加上说明额定电压、芯数和标称截⾯积的阿拉伯数字。
①黏性电缆A 、 ZL 03-0.6/1 3×185表⽰铜芯、黏性油浸纸绝缘、铝套聚⼄烯护套、额定电压0.6/1kV 、三芯、标称截⾯积185mm 2的电缆电缆。
B 、 Z LL 03-0.6/1 3×185表⽰铝芯、黏性油浸纸绝缘、铝套聚⼄烯护套、额定电压0.6/1kV 、三芯、标称截⾯积185mm 2的电缆电缆。
②不滴流电缆A 、ZQFD 22-21/35 3×185表⽰铜芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚⼄烯护套、额定电压为21/35kV 、三芯、标称截⾯积185mm 2的电缆电缆。
B 、ZLQFD 22-21/35 3×185表⽰铝芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚氯⼄烯护套、额定电压为21/35kV 、三芯、标称截⾯积185mm 2的电缆电缆。
③橡⽪绝缘电缆A 、XV-0.6/1 3×150+70表⽰铜芯、橡⽪绝缘、聚氯⼄烯护套、额定电压为0.6/1kV 、三个主线芯、标称截⾯积150mm 2、中性线芯标称截⾯积70mm 2的电⼒电缆。
B 、XLV-0.6/1 3×150+70表⽰铝芯、橡⽪绝缘、聚氯⼄烯护套、额定电压为0.6/1kV 、三个主线芯、标称截⾯积150mm 2、中性线芯标称截⾯积70mm 2的电⼒电缆。
④聚氯⼄烯绝缘电缆 A 、VV 23-0.6/1 3×240表⽰铜芯、聚氯⼄烯绝缘、钢带铠装聚氯⼄烯护套、额定电压为0.6/1kV 、三芯、标称截⾯积240mm 2的电⼒电缆。
常规电缆的型号常规电缆是我们生活和工作中常用的一种电气设备。
电缆由一根或多根电导体,外包一层绝缘材料,并有合适的保护材料和包裹材料组成。
在选择电缆时,其型号是一个关键的考虑因素,本文将介绍一些常见的电缆型号以及它们各自的特点。
1. BV型电缆BV型电缆是一种常见的单芯电缆,具有百叶结构,外观呈亮黄色。
这种电缆通常用于住宅和商业建筑物的内部建筑电气布线,也可用于低压送电线路。
BV型电缆具有良好的绝缘性能、强大的耐磨性和易于安装,价格也比较经济。
2. RVV型电缆RVV型电缆是一种多芯柔性电缆,外观呈黑色或白色。
它由许多股细粒铜线绞合在一起,并由外部的PVC材料加以保护。
RVV型电缆通常应用于家庭电器连接,比如电视机、电脑和音响系统等。
该电缆具有良好的柔性、低噪音和低电阻,更适合小型电器的内部连接。
3. YJV型电缆YJV型电缆是一种交联聚乙烯绝缘电力电缆,外观呈黑色或红色。
它由多个高纯度铜绞线构成,具有高电压、高温度和高抗拉性。
该电缆通常应用于输电电缆线路、火力发电站、工业用电桥架等地方。
YJV型电缆具有高强度绝缘带、动力传递和负载电缆的优势。
4. NYM型电缆NYM型电缆是一种高质量的多芯电缆,外观呈灰色或白色。
该电缆通常应用于电气设备和布线以及灯具的内部连接。
NYM型电缆具有良好的耐压性,同时具有良好的柔性和可靠的防水性能。
在安装过程中,该电缆不容易变形,安装便捷,依靠准确的绝缘和导体连接,可有效地传递电能。
以上电缆型号只是常用型号的一个小部分,实际上,还有许多其他电缆型号,如HYY、VVR、VV、Rubber、U-1-R、Teflon等等。
每个电缆型号都有其独特的特性和应用场景,我们在选择电缆时应根据其使用和环境要求来确定型号。
在购买电缆时,我们不仅要考虑其型号,还需要考虑其质量和产品标准。
应尽量选择符合标准化制度的产品,以确保使用的安全性和可信度。
此外,我们还需在使用前及时检查电线外观和性能,以及确认其不被损坏或老化。
电缆型号及选择电缆是现代电力系统中不可或缺的组成部分。
根据其用途,电缆通常分为电力电缆和控制电缆两种。
为了方便表示,电缆通常采用通用符号表示。
这些符号包括阻燃、耐火和本安等。
同时,电缆的用途、绝缘层、导体、内护层和特征等也需要用符号来表示。
例如,T表示铜芯,L表示铝芯,V表示聚氯乙烯,Y表示聚乙烯,Z表示纸,Q表示铅包等。
此外,电缆的铠装层和外被层也需要用符号来表示。
常见的电缆有VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆、VV22铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆和YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆等。
电缆的规格表示法采用芯数、标称截面和电压等级表示。
单芯分支电缆规格表示法为同一回路电缆根数乘以1乘以标称截面,例如4*(1*185)+1*95 0.6/1KV。
多芯绞合型分支电缆规格表示法为同一回路电缆根数乘以标称截面,例如4*185+1*95 0.6/1KV。
多芯同护套型分支电缆规格表示法为电缆芯数乘以标称截面-T,例如4×25-T。
完整的型号规格表示法有两种方法。
一种是将主干电缆和支线电缆分别表示,例如干线电缆为FD-YJV-4*(1*185)+1*95 0.6/1KV,支线电缆为FD-YJV-4*(1*25)+1*16 0.6/1KV。
这种方法简明易懂,可以方便地表示出支线规格的不同。
另一种方法是将主干电缆和支线电缆连同表示,例如FD-YJV-4*(1*185/25)+1*95/16 0.6/1KV。
这种方法比较直观,但仅限于支线电缆为同一种规格的情况,无法表示支线的不同规格。
由于分支电缆主要用于1KV低压配电系统,因此,其额定电压0.6/1KV在设计标注时,可以省略。
电缆型号的选择1、普通电线型号A:BV型B:BVR型C:BVV型2、普通电缆型号A:VV型B:VV22 C:YJV型D:YJV22型3、阻燃电缆的型号和阻燃级别在普通电缆型号前加ZR阻燃级别:A级、B级、C级、D级如C级阻燃电缆型号为ZRC—VV、ZRC—YJV等4、耐火电缆的型号和耐火级别在普通电缆型号前加NH耐火级别分四级:IA、IB、IIA、IIB、IIA、IIBIVA、IVB,IVA和IVB可标记为A各B如:IIB耐火电缆型号为:NH-IIB-VVNH-IIB-YJV等5、无卤低烟电缆的型号在普通电缆前加WD如:WD-YJV22阻燃无卤低烟电缆的型号:阻燃B级:WDZB-YJV等。
耐火无卤低烟电缆的型号:耐火IA级:WDNIA-YJV等YJV型低压电力电缆的正确选用来源:中国电缆网时间:2009-01-09 责任编辑:陈慧平在我们的工程设计中,最常选用的低压电力电缆有交联聚乙烯绝缘聚氯乙烯护套铜芯电缆(YJV型)和聚氯乙烯绝缘聚氯乙烯护套铜芯电缆(VV型)2种。
很久以来同规格(相同的导体截面)的两种电缆价格相差较大,YJV型电缆比VV型电缆价格高出很多,可是最近几年来,由于铜材价格的飞涨,绝缘及护套占电缆的比重越来越小,相同规格的YJV型电缆和VV型电缆价格越来越接近,但是同规格的YJV型电缆电流载流量比VV型电缆要高出许多。
如果配电时按照载流量选择电缆,相同的电负荷, YJV型电缆与VV型电缆相比可以选用小一规格的,有的甚至可以选用小2个规格的,如湖北红旗电缆厂的ZRC-YJV22-1-3×95+1×50在空气中载流量保证值(A)(环境温度40℃)为276A,而该厂的ZRC-VV22-0.6/1-3×150+1×70相同条件下的载流量为271A,ZRC-VV22-0.6/1-3×120+1×70载流量为235A,也就是说ZRC-YJV22-1-3×95+1×50(价格176.61元/米)完全可以替代ZRC-VV22-0.6/1-3×120+1×70(价格214.4元/米),甚至可以替代ZRC-VV22-0.6/1-3×150+1×70(价格253.73元/米)。
如果YJV型95电缆替代VV型120电缆费用可以降低17%,如果替代VV型150电缆费用可以降低30%。
粗略统计一下,设计时如按照YJV电缆等同高一规格VV22电缆选用可节约电力电缆成本约15%以上。
按此优化设计思路,乌拉山项目中,低压电力电缆节约了采购成本约30万元。
建议公司在各工程建设中大力推广使用YJV型低压电力电缆。
设计中注意事项:对于距离较长的电缆(一般200米以上),除了按照载流量选择电缆外,还应注意压降的影响,如ZRC-YJV22-1-3×95+1×50的电压损失为0.105%/(A.km)(cos∮=0.8时),而ZRC-VV22-0.6/1-3×120+1×70的电压损失为0.081%/(A.km)(cos∮=0.8时),一般业主规定我方的低压压降不得超过5%,选择电缆时请注意校验一下电压损失。
免责声明:本站信息来源于互联网、期刊杂志或由作者提供,其内容并不代表本网观点,仅供参考。
如有侵犯您的版权或其他有损您利益的行为,我们会立即进行改正并删除相关内容。
电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙烯,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙烯护套五、派生代码-D不滴流,P干绝缘;六、外护层代码七、特殊产品代码-TH湿热带,TA干热带;八、额定电压-单位KV有关电缆型号的问题1、SYV:实心聚乙烯绝缘射频同轴电缆2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)3、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装4、RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号5、KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量6、RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明7、A VVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线(发烧线)13、KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)18、SDFA VP、SDFA VVP、SYFPY 同轴电缆,电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。
它们都是由多股导线组成,用来连接电路、电器等。
阻燃控制电缆型号ZR-KVVP22,ZR-KVVP2-22,ZR-KVVP2我公司长年供应:KVV、KVVR、RVV、ZR-KVV、ZRC-KVV、ZRB-KVV、ZRB-RVV、ZRC-RVV、KVVP、KVVP1、ZR-KVV22P、ZR-KVV22P2、ZRC-KVV22P2、ZRC-KVV22RP、ZRC-KVV22P、ZR-KVVR、ZRC-KVVR、ZRB-KVVR、ZRC-KVVPR、ZR-KVVPR、ZR-KVVP1、ZR-KVV22、ZRC-KVV22、ZRB-KVV22、ZR-KVVP、ZRC-KVVP、ZA-KVVP、ZRB-KVVP、ZA-KVVRP、ZRC-KVVRP、ZRB-KVVRP、KVVP2、ZRB-KVVRP2、ZR-KVVP2、ZRC-KVVP2、ZRB-KVVP2、KVVRP2、ZRC-KVVRP2、KVVP22、KVVRP22、ZRC-KVVRP22、KVV23、ZRC-KVVP22、ZRB-KVVP22、ZA-KVVRP2、ZA-KVVRP、RVV、RVVP、KVVP2-22、ZR-KVVP2-22、ZRC-KVVP2-22、ZRB-KVVP2-22、ZR-RVVP、ZRC-RVVP、ZRB-RVVP、ZA-RVVP、RVVP2、ZR-RVVP2、ZRC-RVVP2、ZRB-RVVP2、RVVP22、RVVP2-22、BVR、RV、ZR-BVR、BV、NH-BV、NH-KVVP、NH-KVVRP、NH-KVV、KVVP32、ZR-KVVP32、等控制电缆.矿用阻燃控制电缆:MKVV MKVV22 MKVV32 MKVVR MKVVRP一、标准本产品可按国家标准GB9330—88国际电工委员会IEC227(1979)及日本标准JCS258C-1986制造;产品适用于交流额定电压450/750V和600/1000V及以下的控制低压供电信号,保护和测量线路系统。
特别适用于500KV及以下的发电厂,变电站控制线路。
采用塑料绝缘特种屏蔽控制电缆可抑制外界电、磁场的干扰。
二、型号、名称、适用范围普通型号阻燃型型号名称适用范围KVVP1 ZR—KVVP1 ZRB—KVVP1ZRA—KVVP1 铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽控制电缆用于强电控制系统KVV22-1 ZR-KVVP2-1 ZRB-KVVP2ZRA-KVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装铜丝屏蔽控制电缆一般用于强电控制系统,亦可用于弱电控制系统 KVVP2—VV22 ZR—KVVP2 ZRB—KVVP2ZRA—KVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆用于弱电控制系统或强电磁场干扰区 KVVP2 ZR-KVVP2-22 ZRB-KVVP2-22ZRA-KVVP2-22 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带——钢带铠装屏蔽控制电缆用于弱电控制系统或强电磁场干扰区 KVVP2-22-1 ZR–KVVP2–22–1 ZRB—KVVP2–22–1 ZRA—KVVP2–22–1 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带——钢带铠装——铜丝屏蔽控制电缆主要用于500KV变电站强电磁场干扰。
YJV22和YJV的区别:YJV22为交联聚乙烯绝缘电力电缆,一般为中高压电缆.1.YJV绝缘用的是交联聚乙烯2.YJV电缆工作温度达90度,YJV类电缆导体运行最高额定温度为摄氏90度,短路时(持续时间小于5秒)最高温度不超过摄氏250度。
3.YJV从长远看使用寿命长等。
4.从技术经济指标看,三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV,其载流量比VV的大,更为主要的是在电气火灾时,由于其绝缘材料不含氯,燃烧时不会产生有毒气体铠装电缆,也就是我们平时用的VV22或者YJV22。
其实铠装电缆就是带有金属外套的电缆,一般用在室外架空和地沟直埋,有较好的防护性能。
YJV22最高额定工作温度为90℃,VV22最高额定工作温度为70℃,YJV22比VV22的电气性能、机械性能和耐腐蚀性能好,还具有重量轻、敷设不受落差限制等优点。
在结构中,YJV22的绝缘分色是半透明的,而VV22是不透明的,这点可明显区分两种型号电缆。
前者是聚乙烯绝缘无卤元素无污染而且在机械和电气性能优于后者的聚氯乙烯绝缘VV与YJV不同是绝缘材料不同。
VV是聚氯乙烯绝缘聚氯乙烯护套YJV是交联聚氯乙烯绝缘聚氯乙烯护套正是因为材料不同,所以VV与YJV电缆允许长期工作最高温度不同,VV:电缆导体的允许长期工作最高温度为70℃YJV:电缆导体允许长期最高工作温度为90℃。
所以两种电缆载流量不同,YJV大一些,但YJV电缆价格上要比VV贵.。
