煤气净化工艺讲义课件讲解

煤气净化工艺讲义课件讲解
风机负荷及能量消耗。 4、安全合理地输送煤气。 5、减轻煤气净化系统的管道和设备的堵塞及腐蚀。
一、焦炉煤气净化工艺设置
水：能溶解煤气中的水溶性的酸、碱物质而引起 腐蚀。
焦油：会给回收氨、苯等操作带来不利影响，并 因变质硬化和煤粉混合而产生堵塞物。
硫化氢及硫化物：是引起煤气系统设备腐蚀的主 要原因，生成硫化铁引起堵塞，燃烧会污染大气。
N
O
K
Ca Na Mg Al
Si
一、焦炉煤气净化工艺设置
煤在炭化室内热解大致可分为三个阶段
第一阶段：120℃前主要脱水，约200℃完成脱气 （CH4、CO2和N2）。
第二阶段：是以分解反应为主，生成和排出大量挥发 物，450℃焦油量最大，450-550℃气体析出最多。
第三阶段：又称二次脱气阶段，以缩聚反应为主，析 出的焦油量极少，挥发分主要是煤气。
一、焦炉煤气净化工艺设置
气液分离器
初冷
电捕
终冷
脱氨
脱硫
洗苯
脱苯
用户
煤气系统图
鼓风机 预冷
一、焦炉煤气净化工艺设置
荒煤气为什么要进行冷却？ 1、防止荒煤气中的化合物发生裂解和聚合。 2、从煤气中回收化学产品时，要在较低的温度下才
能保证较高的回收率。 3、降低输送煤气的管道和设备尺寸，特别是降低鼓
氰化氢：有剧毒，其水溶液腐蚀钢铁，能和硫化 合生成硫氰酸盐，溶于水将产生高的COD。
氨：其水溶液腐蚀设备和管路。
一、焦炉煤气净化工艺设置
一、焦炉煤气净化工艺设置
一、焦炉煤气净化工艺设置
一、焦炉煤气净化工艺设置
一、焦炉煤气净化工艺设置
ห้องสมุดไป่ตู้
一、焦炉煤气净化工艺设置

焦炉气净化

焦炉气净化

二段加氢反应器 绝热反应器
氧化锌脱硫 反应器
精制原料气
加氢催化剂的选择
关于氧脱除催化剂的问题：
由于焦炉煤气的特殊性，含有约0.6%～1.0%氧，2%～3.2%的烯烃及焦油等，氧在 铁钼加氢催化剂上的反应一是加氢反应，二是氧化反应，其加氢反应及氧化反应是脱氧的 基本反应原理，加氢反应及氧化反应属强放热反应，因此，在任何一个催化剂上必然产生 温升，使反应床层产生热量积蓄及温度叠加而产生一定的温升，焦油及其他微量杂质附着 在催化剂上引起结炭而堵塞孔道，加之氧对硫化态催化剂氧化作用而导致活性下降，现有 的脱氧剂均不适宜在焦炉气氛围下使用，铁钼预加反应器的设置很有必要，已工业运行的 装置中的铁钼预加氢JT-8铁钼加氢催化剂对氧脱除率基本在80%，使用寿命6个月。
吸附机理
吸附机理主要包括：吸附作用，催化氧化作用， 催化转化作用。 吸附主要是物理吸附，焦炉煤气脱硫效率可达到 70%。 催化氧化主要是在氨的存在下发生的一系列氧化 反应。如下 2COS+O2═2CO2+2S COS+2O2+2NH3+H2O ═ CO2+(NH4)2SO4
CS2+2O2+2NH3+H2O ═CO2+(NH4)2S2O3
压力影响： 甲烷化反应是体积缩小的反应，提高压力对甲烷化反应有利，但在压力1MPa下反应已相 当完全，除非工艺有高压要求，否则从平衡的角度来讲，增加压力对生产SNG为目的的甲 烷化反应实际意义不大。
焦炉煤气净化分析
王宝君
焦炉煤气净化综述
焦炉气组成
名称 H2 CO CO2 N2 CH4 CnHm O2
组成（vol%）
54-59
5.5-7
1.2-2.5

脱硫工段—脱硫工段生产流程与设备(焦炉煤气净化技术课件)

脱硫工段—脱硫工段生产流程与设备(焦炉煤气净化技术课件)
2、工区大面积停电：
①迅速关闭真空泵酸气入口阀门，并打开交通阀； ②待出口压力减小，逐渐关闭出口阀门； ③同时关闭各泵出入口阀门，并停泵； ④若短时间停电，则做好开泵准备；若长时间停电，按停工操 作，并放空、清扫。
学习单元2.5.3 真空碳酸钠法脱硫操作制度
以含邯钢焦化厂老区真空碳酸钾法工艺为例
三、应急预案和特殊操作
一、脱硫塔技术指标和技术规定
1、硫塔煤气温度：25—27℃，压力：10—13KPa
2、出脱硫塔煤气温度：≤35℃， 压力：8—11KPa 3、脱硫塔阻力≤2000Pa 4、脱硫塔上段液位≤380mm 5、脱硫塔底液位：1000—1600mm 6、上段贫液喷洒量：160m3/h，喷洒压力：0.7MPa 7、下段贫液喷洒量：160m3/h，喷洒压力：0.7MPa 8、冷却器后贫液温度：30—35℃ 9、外排贫液流量：0—0.3m3/h 10、脱硫塔NaOH喷洒液位：≤500mm
3、工区停水：
①停循环水，增加低温水量。 ②停低温水，增加循环水量。
工作任务2.5 真空碳酸钠法脱硫
思考题：
真空碳酸钠法脱硫原理 真空碳酸钠法脱硫 工艺流程 真空碳酸钠法脱硫操作制度
工作任务2.5 真空碳酸钠法脱硫
学习单元2.5.1 真空碳酸钠法脱硫原理 学习单元2.5.2 真空碳酸钠法脱硫工艺流程 学习单元2.5.3 真空碳酸钠法脱硫操作制度 学习单元2.5.4 再生塔尾气制硫磺 学习单元2.5.5 再生塔尾气制硫酸
学习单元2.5.3 真空碳酸钠法脱硫操作制度
以含邯钢焦化厂老区真空碳酸钾法工艺为例
二、再生塔技术指标和技术规定
1、再生塔顶部温度：55℃ 2、入再生塔富液温度：45—50℃ 3、再生塔顶压力：-85— -80KPa 4、再生塔上段液位：180—360mm 5、再生塔塔底液位：800—1200mm 6、入再生塔富液流量：180m3/h

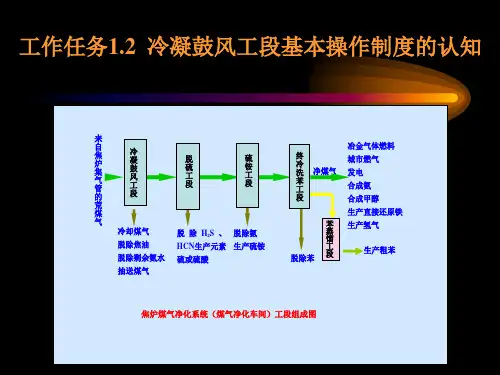

鼓冷工段—基本操作制度(焦炉煤气净化技术课件)

鼓冷工段—基本操作制度(焦炉煤气净化技术课件)

气
>52OC 萘不会冷凝结晶采
用工艺简单的间冷
50~25OC 用直冷
间—直冷系统:
日本用的最多
冷凝水减少 萘析出 采用净化效果好的直冷
我国宝钢用之
2、间—直冷工艺流程
思考题：
1、煤气初冷器的方式有哪几种？ 2、画图表示横管式煤气初冷的物料流程？ 3、横管式煤气初冷工艺技术要求。 4、解释概念：初冷冷凝液，冷凝氨水。集合温
10% 散热
学习单元1.2.1 集气管冷却机理和技术要求
焦炉炉顶和上升管
学习单元1.2.1 集气管冷却机理和技术要求
二、技术要求
1、煤气的冷却温度要高于出集气管煤气露点温度1~2 ℃ ； 目的：防止水冷凝。
2、入集气管氨水温应高于煤气露点温度5～10℃； 目的：保证氨水蒸发的推动力，
露点：入集气管煤气露点温度为65～70℃ 采用72～78℃的循环氨水喷洒煤气。
并经过能量转换而得到提高）。
叶轮的转速r越高，煤气的密度p越大，煤气的离心力F即 越大，则出口煤气的压力也就越高。
(4) 规格:离心式鼓风机按进口煤气流量的大有: 150、300、750、900和1200m3/min等各种，
(5)总压头：29.5~34.3KPa。
学习单元1.2.5 离心式鼓风机原理、技术要求
（3）混合焦油
d
20 4
1.15
~ 1.19
浮焦油渣:
随煤气进入集气管的煤尘 和多孔物质中,其绝大部分的 假比重小于焦油的比重,只有 在焦油、氨水的浸润充塞下， 其假比重增加，才渐渐沉淀 下来，这种过程就形成所谓 的焦油渣。
黏度比重质焦油 减少20~40%
与焦油渣的 比重差增大
焦油脱渣采用混合流程好， 对焦油脱水有何影响？

鼓冷工段—设备使用与维护(焦炉煤气净化技术课件)

鼓冷工段—设备使用与维护(焦炉煤气净化技术课件)

分离器
机械化氨水澄清槽 立式氨水澄清槽 双锥形氨水分离器 斜板式澄清槽 离心分离器
多用
各种槽
水封槽 接受槽
储槽
学习单元1.4.2 煤气冷凝冷却的保养维护
唐山中润煤化工 有限责任公司
唐山中润煤化工有限责任公司
学习单元1.4.2 煤气冷凝冷却的保养维护
兖矿200万吨焦化厂煤气初冷器
学习单元1.4.2 煤气冷凝冷却的保养维护
1 K 1 1 2 1
a1 1 2 a2
二、横管间接初冷器
4、评价： （1）冷却效果好
11台立管（2100㎡）可以用3台 （5000 ㎡ ）横管代替。
（2）净化效果好 气、液同向流动，无二次蒸发。
（3）清扫困难 因为水管细
（4）要求水质好。
三、直接式空喷冷却塔
1、作用：直接冷却煤气
2、结构：
钢板焊制的中空直立塔
分二段,二块气体分布板,
顶部、中部各6—8个喷嘴,
一块断塔板
循环液引出口
放散口
各种管口
蒸汽清扫口 冷却水出入口
人孔
焦油冷凝液喷洒口
三、直接式空喷冷却塔
3、评价：
（1）净化、冷却效果好，（2）动耗大，有腐蚀
4、塔径D的计算
D
4V
3600 W
m
式中:W—直冷塔内煤气的平均流速，一般取1.1 m/s。 V—通过直冷塔的煤气体积，m3/h。
2
工作任务1.4 煤气初冷设备使用与维护
学习单元1.4.1 煤气冷凝和冷却主要设备 学习单元1.4.2 煤气冷凝冷却设备的保养维护
工作任务1.4 煤气初冷设备使用与维护
1—2作业
画出焦炉煤气净化系统流程图 （半负压硫铵法）注明焦油雾、硫化氢、 氨、苯经过相关设备后的精制含量要求。

焦炉气净化

焦炉气净化

吸附机理主要包括：吸附作用，催化氧化作用， 催化转化作用。
吸附主要是物理吸附，焦炉煤气脱硫效率可达到 70%。
催化氧化主要是在氨的存在下发生的一系列氧化 反应。如下
2COS+O2═2CO2+2S COS+2O2+2NH3+H2O ═ CO2+(NH4)2SO4 CS2+2O2+2NH3+H2O ═CO2+(NH4)2S2O3
≤ 200
焦油
Mg/Nm3
微量
萘
Mg/Nm3
其他
Mg/Nm3
≤100
焦炉煤气净化的目的和意义
从气化炉出来的粗煤气中，几乎都含有灰尘粒子，焦油蒸汽，水蒸气，硫化物， 氰化物以及二氧化碳等杂质。不同气化工艺所生产的粗煤气的杂质组成和含量 各不相同，且具有各自的特点，焦炉煤气中同样含有硫化氢和氰化氢等有害物 质，它们腐蚀生产回收设备及煤气储存输送设施，并污染厂区环境。 煤气净化的目的就是根据各种煤气的特点和用途，清除粗煤气中的有害杂质， 使其符合用户的要求，并尽可能回收其显热及有价值的副产品。 根据用户对煤气净化的程度和到达用户时温度的要求，可分为热煤气系统和冷 洁煤气系统，热煤气系统一般对煤气净化程度要求较低，往往仅除去煤气中的 尘粒，而冷洁煤气系统则需考虑煤气的冷凝，冷却，废热回收及脱除煤气中的 尘粒，焦油，氨，硫化氢，氰化物等。
原料气
TSA净化
精制塔
再生气去管网 加压
蒸汽
加热再生
缓冲罐 调压至2KPa
净化气
TSA精制工序主要目的是脱除焦油，萘和硫化物。TSA精制工序的工艺采用变温吸附，蒸 汽再生方案工序中包括两台TSA精制塔，一台换热器。其中一台处于吸附脱油，脱萘和脱 硫状态，另一台处于再生状态，240h切换一次。吸附剂常用活性炭，分子筛等。

煤化工工艺学第4章第二节

煤化工工艺学第4章第二节

中交换热量的90%为煤气中水汽冷凝放出的热量。
初冷器后的粗煤气质量少了2/3，而容积少了3/5倍，
从而减少了继续输送的能耗。
表 4-6 初冷ቤተ መጻሕፍቲ ባይዱ参数
项目 冷却表面积/m
2
立管式 2100 10000 185
横管式 2950 20000 215
煤气处理量/(m3/h) 传热系数 [W/(m •K)]
2
4.2.1 荒煤气在集气管中的冷却
荒煤气从上升管到桥管和集气管，在这里147～196k Pa（表压）的循环氨水通过喷嘴进行强烈喷洒（如图4-5所 示）。当雾状的氨水与煤气充分接触时，由于煤气温度很 高，而且未被水蒸汽饱和，所以煤气放出大量显热，氨水 大量蒸发。 1 t煤炼焦约产荒煤气480 m3（在炉顶空间的操作状 态下，其容积约为1700 m3），其体积组成为：煤气75%， 水汽23.5%，焦油和苯蒸气为1.5%。此气体进行冷却，放出 热量约为0.5 GJ，其中85%～90%用于蒸发喷洒氨水，其余 热量则用于加热水和散热。当冷却用的喷洒氨水温度为70 ～80℃时，以炼焦装煤量计的喷洒量为5～6 m3/t，其中蒸 发氨水量仅占2%～3%。
限制水蒸汽/煤气混合物的进一步冷却，同时萘的凝结也易
造成堵塞，此阶段宜采用冷却效率较高、不易堵塞且能适 当净化煤气的直接冷却器，使煤气温度降至30℃以下。间 直混合初冷工艺流程见图4-8
图4-8 煤气间直混合初冷工艺流程 1一气液分离器；2一横管式间接冷却器；3一直冷空喷塔；4一液封
槽；5一螺旋换热器；6一机械化氨水澄清槽；7一氨水槽；8一氨水
初冷器入口粗煤气含有水汽量约有50%（体积分
数）或65%（质量分数）。这些水来自煤带入水分约
为60～80 kg/t；煤热解生成水约为20～30 kg/t以

焦炉煤气净化的优化PPT学习教案

焦炉煤气净化的优化PPT学习教案
第23页/共27页
危险废物处理
焦油残渣：配入原料煤中，包括清槽废物，焦油 渣配入炼焦煤中的原料是很科学的，残渣在炭化室 密闭干馏，固体进入焦炭（进入高炉再次燃烧）， 液体进入煤焦油中，气体进入煤气（净化后燃烧或 者合成）。
焦化企业的有机废弃物都可以配入炼焦煤中，关 键是要求混合均匀和控制比例）。
粗苯再生渣：建议改造为液态排渣，从根本上解 决渣和废气 问题。
焦炉煤气净化工艺优化就是希望引入系统过程优化的 理念，逐步实现煤气净化的生产过程优化。
第6页/共27页
焦炉煤气净化工艺优化
煤气净化优化的目标值：在保证煤气质量的前提环保 要求下，以最经济的生产成本净化煤气，回收化工产品。
焦化生产系统可以视为若干单元操作，包括备煤、焦 炉操作、焦炉热工、煤气净化、பைடு நூலகம்气利用、污水处理以及 公用工程等单元操作。
洗。
➢ 初冷器泄漏检查：日常观察剩余氨水变化量，初冷
器清洗时重点检查。
➢ 初冷器冷却介质温度控制：循环水、低温水
➢ 初冷器各段的温度控制：尽量在高温段换热，减少
低温水消耗。
第15页/共27页
焦油和萘的脱除
煤气中的焦油和萘对净化单元操作和煤气输送都有 很大影响，净化单元的非正常停产大部分都是因为焦 油和萘的沉积引起的，例如煤气阻力升高、煤气管道 堵塞、阀门喷嘴堵塞等。这里讲的焦油是一种焦油和 尘的混合物。
第3页/共27页
焦炉煤气净化工艺综述
➢ 煤气脱硫工艺众多，可以大致分为干法和湿法脱硫，湿 法脱硫又可分为吸收法和氧化法。湿式氧化法：砷碱、 改良A.D.A、栲胶、FRC、PDS、HPF等；湿式吸收法AS、真空碳酸盐等。产品有硫磺、硫膏、硫酸等。
➢ 煤气脱氰化氢一般与煤气脱硫同时完成。 ➢ 煤气脱氨工艺可以分为硫酸吸收法、磷酸吸收法、水吸

焦炉煤气净化典型流程介绍课件

焦炉煤气净化典型流程介绍课件
焦炉煤气净化典 型流程介绍课件
演讲人
目录
01. 焦炉煤气的产生 02. 焦炉煤气的净化 03. 焦炉煤气的利用 04. 焦炉煤气净化的发展趋势
1
焦炉煤气的产生
点击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果， 请言简意赅的阐述您的观点。
焦炉煤气的来源
01
焦炉煤气是炼焦过程中产 生的副产品
02
主要来源于煤炭在焦炉中 的高温干馏
03
焦炉煤气的主要成分为氢 气、甲烷、一氧化碳等
04
焦炉煤气的产生量与煤炭 质量和焦炉操作条件有关
焦炉煤气的成分
氢气：主要成分， 约占55%-60%
一氧化碳：约占 25%-30%
甲烷：约占5%10%
氮气：约占2%5%
硫化氢：约占0
水蒸气：约占0
焦油：约占0
灰尘：约占0
02
析和处理，实现对净化过程的智能优化和控制。
采用自动化和智能化的控制系统，实现对焦炉煤
03
气净化过程的自动化和智能化控制。
利用物联网技术，实现对焦炉煤气净化设备的远
04
程监控和管理，提高生产效率和安全性。
绿色低碳发展
减少碳排放：采用节能技术，降 低生产过程中的碳排放
发展可再生能源：利用太阳能、 风能等可再生能源替代传统能源
点击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果， 请言简意赅的阐述您的观点。
焦炉煤气的燃烧
01
焦炉煤气的主要成分是氢气和甲烷，燃烧后产生热能
02
焦炉煤气的燃烧温度高，可用于加热钢铁、陶瓷等材料
03
焦炉煤气的燃烧效率高，可降低能源消耗
04
焦炉煤气的燃烧过程中会产生有害气体，需要采取环保措施进行治理

煤气的净化PPT课件

煤气的净化PPT课件
10
工艺流程
①两种类型的流程：二段吸收（两步法）、一段吸 收（一步法）。
前者适用于进变换系统的原料气脱硫要求严格的情 况下（不耐硫变换流程），用低温甲醇洗预先脱硫， 在CO变换之后，再用低温甲醇洗脱除CO2 ；
后者适用于耐硫变换之后，用低温甲醇洗同时进行 脱硫和脱除CO2。
11
②三种再生方法 （1） 闪蒸 用减压闪蒸解吸，这是最经济的方法。受压力
剂和合成催化剂中毒。对合成气来说，要将硫含
量脱至0.1~0.2 mg/m3以下。
对于粗煤气中的CO2，在合成氨工业中，会使 氨合成催化剂中毒，还会影响后续的净化操作。
在脱碳同时，可回收CO2，用于生产尿素、碳酸 氢铵等。
