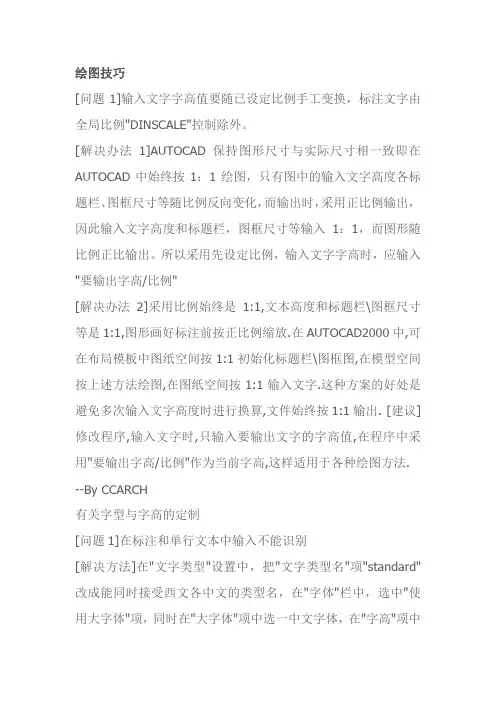

绘图技巧[问题1]输入文字字高值要随已设定比例手工变换,标注文字由全局比例"DINSCALE"控制除外。
[解决办法1]AUTOCAD保持图形尺寸与实际尺寸相一致即在AUTOCAD中始终按1:1绘图,只有图中的输入文字高度各标题栏、图框尺寸等随比例反向变化,而输出时,采用正比例输出,因此输入文字高度和标题栏,图框尺寸等输入1:1,而图形随比例正比输出。
所以采用先设定比例,输入文字字高时,应输入"要输出字高/比例"[解决办法2]采用比例始终是1:1,文本高度和标题栏\图框尺寸等是1:1,图形画好标注前按正比例缩放.在AUTOCAD2000中,可在布局模板中图纸空间按1:1初始化标题栏\图框图,在模型空间按上述方法绘图,在图纸空间按1:1输入文字.这种方案的好处是避免多次输入文字高度时进行换算,文件始终按1:1输出. [建议]修改程序,输入文字时,只输入要输出文字的字高值,在程序中采用"要输出字高/比例"作为当前字高,这样适用于各种绘图方法. --By CCARCH有关字型与字高的定制[问题1]在标注和单行文本中输入不能识别[解决方法]在"文字类型"设置中,把"文字类型名"项"standard"改成能同时接受西文各中文的类型名,在"字体"栏中,选中"使用大字体"项,同时在"大字体"项中选一中文字体,在"字高"项中输入一个默认字高,然后按"应用"、"关闭"按钮后,解决了单行文本中输入汉字不能识别的问题。
在"标注类型"设置中的"尺寸文本"下的"文字类型项"standard"改成能同时接受西文和中文的类型名,解决了标注中输入汉字不能识别的问题。

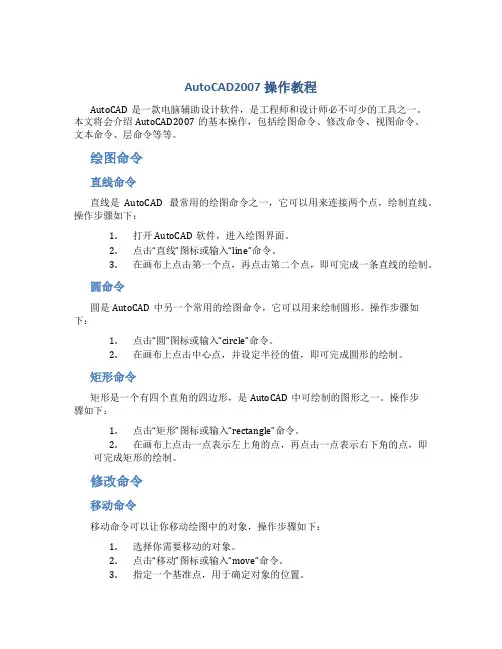

AutoCAD2007操作教程AutoCAD是一款电脑辅助设计软件,是工程师和设计师必不可少的工具之一。
本文将会介绍AutoCAD2007的基本操作,包括绘图命令、修改命令、视图命令、文本命令、层命令等等。
绘图命令直线命令直线是AutoCAD最常用的绘图命令之一,它可以用来连接两个点,绘制直线。
操作步骤如下:1.打开AutoCAD软件,进入绘图界面。
2.点击“直线”图标或输入“line”命令。
3.在画布上点击第一个点,再点击第二个点,即可完成一条直线的绘制。
圆命令圆是AutoCAD中另一个常用的绘图命令,它可以用来绘制圆形。
操作步骤如下:1.点击“圆”图标或输入“circle”命令。
2.在画布上点击中心点,并设定半径的值,即可完成圆形的绘制。
矩形命令矩形是一个有四个直角的四边形,是AutoCAD中可绘制的图形之一。
操作步骤如下:1.点击“矩形”图标或输入“rectangle”命令。
2.在画布上点击一点表示左上角的点,再点击一点表示右下角的点,即可完成矩形的绘制。
修改命令移动命令移动命令可以让你移动绘图中的对象,操作步骤如下:1.选择你需要移动的对象。
2.点击“移动”图标或输入“move”命令。
3.指定一个基准点,用于确定对象的位置。
4.指定一个移动的目标点。
拷贝命令拷贝命令可以让你复制一个对象到另一个位置,操作步骤如下:1.选择你需要拷贝的对象。
2.点击“拷贝”图标或输入“copy”命令。
3.指定一个基准点,用于确定拷贝对象的方向。
4.指定一个拷贝的目标点。
擦除命令擦除命令可以让你将不需要的图形对象删除,操作步骤如下:1.选择你需要删除的对象。
2.点击“擦除”图标或输入“erase”命令。
3.指定需要删除的对象。
视图命令缩放命令缩放命令可以让你在视图中缩放一个或多个对象,操作步骤如下:1.选择你需要缩放的对象。
2.点击“缩放”图标或输入“scale”命令。
3.指定一个基准点,用于确定缩放对象的中心点。
cad2007绘图教程我们知道CAD是一款强大的绘图软件,那么大家知道怎么绘图吗?我们拿平面图举例,下面是店铺整理的cad2007绘图教程,希望能给大家解答。
cad2007绘图教程:首先我们要测量好房间的尺寸,画好草图之后就可以开始制作了。
我们先来看怎么画直线。
左侧工具面板第一个就是直线,这里要注意画直线要选择“正交”,“正交”没有打开画的就是斜线。
图中红色框住的地方是我们要注意的。
点击下直线按钮在空白处随便点一下,然后往四个方向随便哪个方向移动鼠标,数值是可以直接输入的(以毫米为单位),输入好数值按“回车键”就可以了。
墙体一般都是双线表示,单线变成双线我们可以用“偏移”工具,点击“偏移”输入好要偏移的数值(一般外墙是240mm),点击“回车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不要松,然后鼠标向下移动任意位置松开鼠标,就会出现和他一模一样的线了,间距就是刚才输入的数值。
用同样的方法把其他的线画出来,画的同时一定要记得保存哦,防止电脑突然关机所有功夫就白费了。
向左转|向右转这里有用到弧线在左侧工具栏的第六个就是“圆弧”,圆弧是有三个点组成。
向左转|向右转所有都画好之后就要把尺寸标注上,标注尺寸是在右侧工具栏,如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工具栏了,标注怎么设置这里就不在说了,以后会写一篇单独介绍标注设置的,请关注。
向左转|向右转标注尺寸的时候需要用到“对象捕捉”,我们要对“对象捕捉”进行一下设置,在“对象捕捉”上右键就会出现设置,一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上,选好了点击确认就可以了。
向左转|向右转下面我们再标注就方便多了。
标注好之后我们就可以美化一下图纸了,放一些沙发、花草、之类的,这些模型都是实现做好的。
1.直线L2.构造线XL(1)水平H、垂直V、角度A、二等分B、偏移O。
命令栏中出现“或”或之前为当前命令,可以直接操作,或之后的命令为扩展命令,右击可以选择。
(2)右键选择→水平与垂直→角度–直接输入角度值(和直线角度相同)–右击选择参照重新指定直线来代替水平线进行旋转。
→二等分绘制角平分线→偏移绘制平行线–直接输入偏移的距离(在直线的垂直方向上)–右击选择“通过”,直接将直线复制到需要的点上3.复合线4.多段线pl答多段线的编辑PEDIT(多段线PL)→PEDIT→闭合C→PEDIT空格选择多段线-合并J-选择需要合并的对象多段线与其他直线→PEDIT-宽度W-输入数值-esc退出→PEDIT-编辑顶点E可以点击下一个选择编辑顶点-执行-可进行打断。
5.多边形POL正多边形至少三条边POL(内接与外接)→数字空格→指定中心点→内接I外切圆C→或(也可POL→数字空格→不指定中心点通过边E进行绘制)6.矩形REC答REC→输入x与y方向的数值(或选择F圆角设置圆角大小→可以直接加圆角,改记录会保存如不使用直接设置半径为0)7.圆弧ARC答8.圆C答9.修订云线或绘制云线答修订云线可将矩形变为云→选择修订云线→选择矩形→绘制结束时是否反转,否的话波浪方向不变否则会反转。
区域覆盖→绘图点选区域覆盖-可以移动M 发现会遮盖之前的绘图,新的图不会遮挡。
10.样条曲线SPL答SPL空格→点击画线→若要退出空格三次→若闭合选择C→点击线条可改动11.椭圆EL答椭圆EL→选择C→选择圆心→选择端点1(或输入长半轴长)→选择端点2(或输入短半轴长)12.插入块I 块属性ATTDEF13.0块属性定义ATTDEF attdefattdef-标记为0.8、文字设置正中、文字样式standard、文字高度2.5到3.5,→接着W保存为永久块→使用插入I发现需要手动输入数字。
(1)临时创建块B→创建块命令B-输入名称-选择对象-选择拾取点-确定-保存好后可直接I插入创建的临时块。

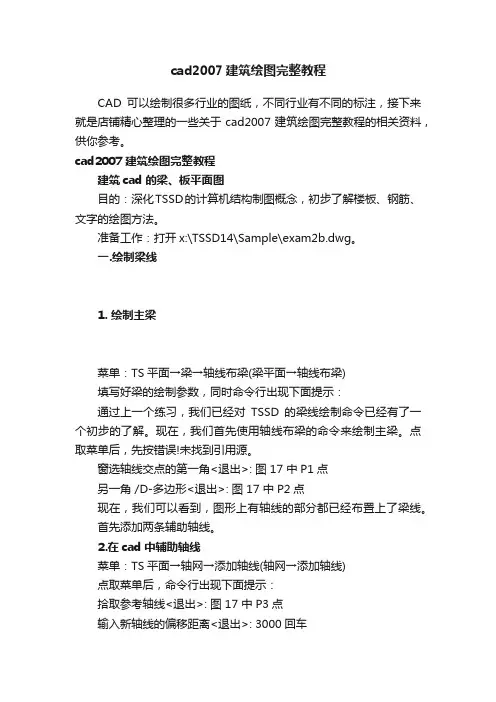

cad2007建筑绘图完整教程CAD可以绘制很多行业的图纸,不同行业有不同的标注,接下来就是店铺精心整理的一些关于cad2007建筑绘图完整教程的相关资料,供你参考。
cad2007建筑绘图完整教程建筑cad的梁、板平面图目的:深化TSSD的计算机结构制图概念,初步了解楼板、钢筋、文字的绘图方法。
准备工作:打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线1. 绘制主梁菜单:TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数,同时命令行出现下面提示:通过上一个练习,我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在,我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后,先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在,我们可以看到,图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单:TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后,命令行出现下面提示:拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车通过以上的操作,我们已经添加了2条辅助轴线:1/A轴和1/B 轴。
下面,我们通过这两条轴线形成的交点,来添加次梁线。
3. 绘制次梁菜单:TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后,先按图 19填写好梁的绘制参数,同时命令行出现下面提示:点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在,所有的梁线均已绘制完成,梁线相交部分已有程序自动处理好。

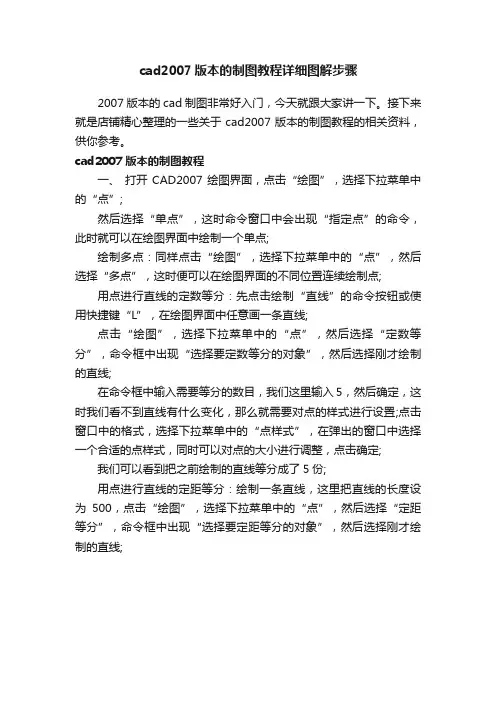

cad2007版本的制图教程详细图解步骤
2007版本的cad制图非常好入门,今天就跟大家讲一下。
接下来就是店铺精心整理的一些关于cad2007版本的制图教程的相关资料,供你参考。
cad2007版本的制图教程
一、打开CAD2007绘图界面,点击“绘图”,选择下拉菜单中的“点”;
然后选择“单点”,这时命令窗口中会出现“指定点”的命令,此时就可以在绘图界面中绘制一个单点;
绘制多点:同样点击“绘图”,选择下拉菜单中的“点”,然后选择“多点”,这时便可以在绘图界面的不同位置连续绘制点;
用点进行直线的定数等分:先点击绘制“直线”的命令按钮或使用快捷键“L”,在绘图界面中任意画一条直线;
点击“绘图”,选择下拉菜单中的“点”,然后选择“定数等分”,命令框中出现“选择要定数等分的对象”,然后选择刚才绘制的直线;
在命令框中输入需要等分的数目,我们这里输入5,然后确定,这时我们看不到直线有什么变化,那么就需要对点的样式进行设置;点击窗口中的格式,选择下拉菜单中的“点样式”,在弹出的窗口中选择一个合适的点样式,同时可以对点的大小进行调整,点击确定;
我们可以看到把之前绘制的直线等分成了5份;
用点进行直线的定距等分:绘制一条直线,这里把直线的长度设为500,点击“绘图”,选择下拉菜单中的“点”,然后选择“定距等分”,命令框中出现“选择要定距等分的对象”,然后选择刚才绘制的直线;。

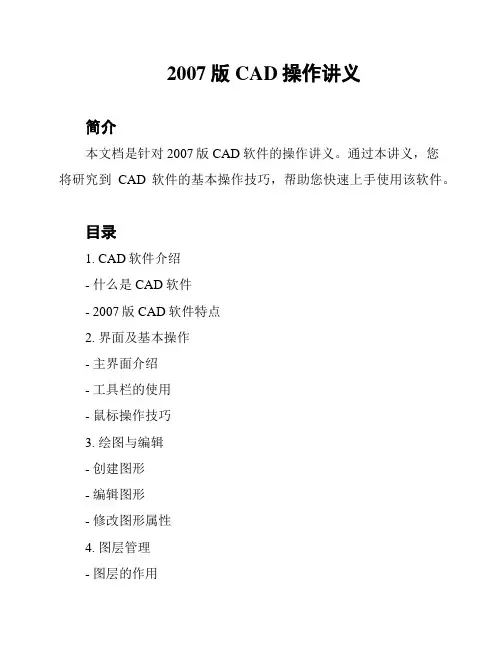

2007版CAD操作讲义
简介
本文档是针对2007版CAD软件的操作讲义。
通过本讲义,您
将研究到CAD软件的基本操作技巧,帮助您快速上手使用该软件。
目录
1. CAD软件介绍
- 什么是CAD软件
- 2007版CAD软件特点
2. 界面及基本操作
- 主界面介绍
- 工具栏的使用
- 鼠标操作技巧
3. 绘图与编辑
- 创建图形
- 编辑图形
- 修改图形属性
4. 图层管理
- 图层的作用
- 图层的创建和管理
- 图层的显示与隐藏
5. 块与外部参照
- 块的创建与使用
- 外部参照的引入与管理
6. 尺寸与标注
- 标注的种类
- 尺寸的创建与编辑
- 标注样式设置
7. 打印与输出
- 打印设置
- 输出图纸
- 打印预览
8. 常见问题解答
- CAD软件常见问题解答
- 常见错误及解决方案
注意事项
- 本讲义适用于2007版CAD软件,其他版本的CAD软件操作可能会有差异。
- 请按照讲义中的步骤进行操作,注意细节和顺序。
- 在研究过程中遇到问题时,请参考常见问题解答部分。
结尾语
通过本讲义的研究,相信您能够掌握2007版CAD软件的基本
操作技巧,提高工作效率。
如果您还有任何问题或需要进一步帮助,请随时联系我们。
祝您使用愉快!。
cad2007使用技巧CAD2007是一款广泛应用于工程设计、建筑设计等领域的软件,具有强大的绘图、编辑和设计功能。
下面介绍一些使用CAD2007的技巧,帮助提高工作效率。
1. 使用图层管理功能:图层是CAD设计中常用的概念,通过将不同的对象放在不同的图层上,可以方便地控制可见性和编辑性。
可以通过设置图层的属性,如颜色、线型等来区分不同的图层。
2. 学习常用的快捷键:CAD2007中有很多常用的快捷键,掌握这些快捷键可以大大提高设计的速度。
如使用"M"键可以快速移动选择的对象,使用"C"键可以进行复制操作等。
可以通过菜单栏的Help-System Help来了解更多的快捷键。
3. 学习使用块功能:块是CAD2007中的一个重要概念,可以将常用的图形元素组合成一个块,方便在不同的地方复用。
使用块功能可以大大提高绘图的速度。
可以通过打开设计中心来创建、编辑和管理块。
4. 使用构造对象功能:CAD2007中的构造对象功能可以帮助用户快速创建复杂的图形。
使用构造对象功能,可以通过选择基本图形元素然后应用不同的操作来创建复杂的图形,如旋转、偏移、倒角等。
5. 学习使用图形编辑功能:CAD2007中的图形编辑功能可以帮助用户对已经绘制好的图形进行修改和调整。
可以通过选择图形元素然后应用不同的编辑操作,如移动、缩放、拉伸等来调整图形。
6. 学习使用绘图辅助工具:CAD2007中有很多辅助工具,可以帮助用户更精确地绘制图形。
如使用偏移工具可以在现有图形基础上创建平行的新图形,使用修剪工具可以删除图形中的一部分等。
7. 学习使用绘图管理功能:CAD2007中的绘图管理功能可以帮助用户对绘图进行一些常用的管理操作。
如使用图纸管理器可以方便地管理当前打开的图纸,使用图层管理器可以方便地管理当前打开的图层等。
这些是使用CAD2007的一些基本技巧,希望可以对大家在使用CAD2007进行设计工作时提供帮助。
cad2007版本基础绘图的方法教程算面积,就看怎末计算面积,不会修改线段,就看怎末修改线端,二个星期应该有小成:) 然后就可以试着画墙,画门,并熟悉阵列,填充,标注这些命令了3.等你觉得自己的图画是画出来了,但很难看,但总觉的花的时间又很长,修改又很麻烦的时候。
就可以看精确制图,图层,块,这些稍微复杂一点的东西了。
以及熟悉立面图,剖面图,结构图等等。
4.等这些也搞得差不多了,但还是觉得难看,效率低,就可以去找张二次开发的盘来省事了,如天正,新洲,CAXA 等,最好是中文版,省事,而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了,但你所学的还只是基础,至于三维制图,最好找几个CAD的论坛学习.6.说说看图和标准,其实,个人感觉,CAD最重要的是看图,而不是制图,一张图纸,一个模型,如果你看都看不懂,根本就不好做,做出来也是纰漏百出。
同样的道理,设计图纸的时候要依据各种标准,但看图和标准不是几个月就能精通的,这是细水长流的事儿。
CAD2007画图标准和技巧1.建立图层,包括图层名称、线宽、颜色、线型,如果没有需要的线型,单击加载按钮,可以先加载你所需要的线型,建立图中需要的所有图层。
2.确定表达方案,开始画图,选择要画线型的图层,一般是先画中心线,确定基准,然后依次画完不同线型的图形,必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型,角度,比例,然后选择剖面。
4.尺寸标注,包括基本尺寸及基本公差,形位公差,粗糙度,剖面符号。
5.编写技术要求。
6.添加图框及标题栏,如果是装配图还有标注零部件序号及明细表CAD教程:基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标:以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系,只是和坐标零点的有关。
②绝对极坐标:以坐标原点(0,0,0)为极点定位所有的点,通过输入相对于极点的距离和角度来定义点的位置。
AUTO CAD 2007基础知识利用AUTO CAD 2007绘制图形时,首先要学会绘制图元:点,直线,多段线,多线,修订云线,样条曲线,圆,椭圆,圆弧,矩形,正多边形,圆环,其他图元。
当打开AUTO CAD 2007软件绘制图形时,第一要素就是要选择需要绘制的图元,当你每选择一个图元时,命令行就会提示你操作下一个步骤,依命令行的提示操作,不得有违。
(命令行的第一行是你的上一个步骤,第二行是你即将操作的步骤)。
你只需看第二行即可。
操作完一个步骤后右击鼠标确认或按(Esc,Enter)结束命令。
Enter键还有恢复上一个操作的命令。
U键是取消上一个操作的命令@X,Y(相对坐标输入方法):这是绘图时时常用到的命令,主要是用于省略计算过程就可以绘制你所需要的数据长度。
如何绘制图元:直线:选择绘图直线这时命令行就会提示你指定第一点,你指定一点后命令行将会提示你指定下一点。
你依命令行的提示操作即可。
右击鼠标确认或按(Esc,Enter)结束命令。
如需绘制一条指定长度的直线时:在命令行提示指定下一点时直接输入你要指定的长度即可,然后右击鼠标点击确认或按(Esc,Enter)结束命令。
按F8(正交)开:直线只能以垂直或水平绘制关:直线以任意方向的位置绘制点:选择绘图点:即可绘制点。
点可以分为单点(一次只能在屏幕上绘制一个点)多点(每次可以在屏幕上绘制多个点)注意:多点结束时的命令只能用Esc键。
定数等分点:可以插入点的方式将直线(圆弧,圆)分成同等数目。
前提是必须有一个需要等分的对象。
操作步骤:选择绘图点定数等分点依命令行的提示操作。
范例:1:首先绘制一条直线2:选择绘图点定数等分点3:选择事先绘制好的直线4:输入要等分的数目。
由于线是由点构成,所以被等分完肉眼不能识别是否自己会画错。
这时可以设置点的格式来确认。
操作步骤:选择格式点样式来改变点的样式确保自己是否会画错。
定距等分点:可以根据需要将图形按指定的距离插入一个点,多余的部分将不作考虑。
cad2007教程入门CAD2007是一款强大的计算机辅助设计软件,用于制图和图形设计。
学会使用CAD2007可以帮助我们更高效地进行设计工作。
下面是一个简单的CAD2007入门教程,帮助你快速上手:1. 安装CAD2007:首先,下载并安装CAD2007软件。
根据系统要求,选择合适的版本进行安装。
2. 启动CAD2007:双击CAD2007图标,启动软件。
如果是第一次使用,会弹出一个欢迎界面,可以选择跳过或者进行一些基本设置。
3. 创建新文件:点击“文件”菜单,选择“新建”,弹出新建文件对话框。
在对话框中,可以设置新文件的属性,如文件类型、尺寸等,然后点击“确定”。
4. 绘制基本图形:在CAD2007中,可以使用各种绘图命令创建基本图形。
例如,点击“线段”命令按钮,然后在绘图区域上点击两个点,即可创建一条直线。
类似地,可以使用矩形、圆等命令创建其他图形。
5. 编辑图形:CAD2007不仅可以创建图形,还可以对其进行编辑和修改。
例如,可以选择图形,然后使用平移、旋转、缩放等命令对图形进行操作。
6. 使用图层:图层是CAD2007中重要的概念。
可以使用图层命令创建新图层,并设置图层的属性。
图层可以帮助我们管理和控制不同元素的显示和编辑。
7. 添加文字和注释:在CAD2007中,可以使用文字命令添加文字和注释。
选择文字命令后,在绘图区域点击一个点,然后输入文字内容。
8. 打印和保存:完成绘图后,可以使用打印命令将图纸打印出来,或者使用保存命令将其保存为CAD2007支持的格式。
通过这个简单的入门教程,你可以初步了解CAD2007的基本操作和功能。
随着继续学习和实践,你将能够更加熟练地使用CAD2007进行设计工作。
CAD 绘图技巧1.执行编辑命令,提示选择目标时,用矩形框方式选择,从左向右拖动光标,为"窗口Windows"方式,如果从右向左拖动光标,则为"交叉Cross"方式。
2. 相对坐标输入点时,在正交状态时,一般输入为:@x,0或@0,y (例如输入相对坐标“@100,0”表示下一点相对上一点X方向增加100,又如输入相对坐标“@0,50”表示下一点相对上一点Y方向增加50),以上两种情况下,可以直接输入100或50即可实现相同的目的,从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生,用BLIPMODE命令,在提示行下输入OFF可消除它。
4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行,如打印命令,控制它的是系统变量CMDDIA,关掉它就行了。
5.椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定,当其为1时,生成的椭圆是PLINE。
6.CMDECHO变量决定了命令行回显是否产生,其在程序执行中应设为0。
7.DIMSCALE决定了尺寸标注的比例,其值为整数,缺省为1,在图形有了一定比例缩放时应最好将其改成为缩放比例。
8.BREAK命令用来打断实体,用户也可以一点断开实体,用法是在第一点选择后,输入“@”。
常用一条线一段为点划线,另一段为实线时。
9. 将AutoCAD中的图形插入WORD中,有时会发现圆变成了正多边形,用一下VIEWRES(viewres)命令,将它设得大一些,可改变图形质量。
10.AutoCAD R14的帮助文件内容十分丰富,由很多本“书”组成,一层层打开,多看它们用处是很大的,其中包括了CAD的各方面,比任何CAD大全还全,你是否想您的帮助加入其中,请修改t,加入自己帮助的链接。
11.在作完零件图进行组装时,可将零件图块插入后焊开,再用group成组后组装,这时用ddselect命令控制组选取处于何种状态,取消组选时再打开组状态。
c a d2007版本基础绘图的方法教程大家想要用C A D绘图的话首先要学习了解C A D,然后再弄懂画图的方法和步骤,最后熟练一些标准和技巧,想要了解c a d绘图方法的朋友可以看看以下教程,或许对你有帮助!c a d2007基础绘图方法教程 1.开始别看书,先找张图纸,自己照葫芦画瓢,用C A D画上几天(最好用英文版,这样学的快,而且对以后用软件有好处,)2.然后再去看书,看书的时候别一章一章的看,不会计算面积,就看怎末计算面积,不会修改线段,就看怎末修改线端,二个星期应该有小成:)然后就可以试着画墙,画门,并熟悉阵列,填充,标注这些命令了3.等你觉得自己的图画是画出来了,但很难看,但总觉的花的时间又很长,修改又很麻烦的时候。
就可以看精确制图,图层,块,这些稍微复杂一点的东西了。
以及熟悉立面图,剖面图,结构图等等。
4.等这些也搞得差不多了,但还是觉得难看,效率低,就可以去找张二次开发的盘来省事了,如天正,新洲,C A X A等,最好是中文版,省事,而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了,但你所学的还只是基础,至于三维制图,最好找几个C A D的论坛学习.6.说说看图和标准,其实,个人感觉,C A D最重要的是看图,而不是制图,一张图纸,一个模型,如果你看都看不懂,根本就不好做,做出来也是纰漏百出。
同样的道理,设计图纸的时候要依据各种标准,但看图和标准不是几个月就能精通的,这是细水长流的事儿。
C A D2007画图标准和技巧 1.建立图层,包括图层名称、线宽、颜色、线型,如果没有需要的线型,单击加载按钮,可以先加载你所需要的线型,建立图中需要的所有图层。
2.确定表达方案,开始画图,选择要画线型的图层,一般是先画中心线,确定基准,然后依次画完不同线型的图形,必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型,角度,比例,然后选择剖面。
CAD 绘图技巧1.执行编辑命令,提示选择目标时,用矩形框方式选择,从左向右拖动光标,为"窗口Windows"方式,如果从右向左拖动光标,则为"交叉Cross"方式。
2. 相对坐标输入点时,在正交状态时,一般输入为:@x,0或@0,y (例如输入相对坐标“@100,0”表示下一点相对上一点X方向增加100,又如输入相对坐标“@0,50”表示下一点相对上一点Y方向增加50),以上两种情况下,可以直接输入100或50即可实现相同的目的,从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生,用BLIPMODE命令,在提示行下输入OFF可消除它。
4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行,如打印命令,控制它的是系统变量CMDDIA,关掉它就行了。
5.椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定,当其为1时,生成的椭圆是PLINE。
6.CMDECHO变量决定了命令行回显是否产生,其在程序执行中应设为0。
7.DIMSCALE决定了尺寸标注的比例,其值为整数,缺省为1,在图形有了一定比例缩放时应最好将其改成为缩放比例。
8.BREAK命令用来打断实体,用户也可以一点断开实体,用法是在第一点选择后,输入“@”。
常用一条线一段为点划线,另一段为实线时。
9. 将AutoCAD中的图形插入WORD中,有时会发现圆变成了正多边形,用一下VIEWRES命令,将它设得大一些,可改变图形质量。
10.AutoCAD R14的帮助文件内容十分丰富,由很多本“书”组成,一层层打开,多看它们用处是很大的,其中包括了CAD的各方面,比任何CAD大全还全,你是否想您的帮助加入其中,请修改t,加入自己帮助的链接。
11.在作完零件图进行组装时,可将零件图块插入后焊开,再用group成组后组装,这时用ddselect命令控制组选取处于何种状态,取消组选时再打开组状态。
12.AutoCAD的图形格式为.dwg,也可导出为.bmp 及.wmf或.eps、.dxf、.3ds,是如果用render命令可存为.pcx、.tga、.tif格式,AutoCAD还可将文件直接存为这几种格式,要为系统装一个名为“Raster file export”的打印机,用它打印到文件,ACAD2000还可将文件存为JPG格式。
13. render进行着色时,render无关闭按钮,用户采用:(arxunload"render"),因为它是ARX文件扩展的功能。
14.dimzin系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零,用户直接接受缺省值十分方便快捷。
15.在多行文字(mtext)命令中Word97编辑文本。
Mtext多行文字编辑器是AuotCAD R14中的新增功能,它提供了Windows文字处理软件所具备的界面和工作方式,它甚至可以利用Word97的强大功能编辑文本,这一功能可以用如下方法实现:打开“Tools”菜单选“Preferences”命令,“Preferences”对话框弹出后,打开“Files/Text Editor,Dictionary,and Font File Name/Text Editor Application/Iinternal”,双击“Internal”,出现“Select a file”对话框,接着找到“Winword.exe”应用程序文件,击“打开”钮,最后单击“OK”返回。
完成以上设置后,用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序,为AotoCAD中的文本锦上添花。
16.有时在打开dwg文件时,系统弹出“AutoCAD Message”对话框提示“Drawing file is not valid ”,告诉用户文件不能打开。
这种情况下你可以先退出打开操作,然后打开“File”菜单,选“DrawingUtilities/Recover”,或者在命令行直接用键盘输入“recover”,接着在“Select File”对话框中输入要恢复的文件,确认后系统开始执行恢复文件操作。
用AutoCAD打开一张旧图,有时会遇到异常错误而中断退出,这时首先使用16介绍的方法,如果问题仍然存在,则可以新建一个图形文件,而把旧图用图块形式插入,可以解决问题。
?17.trim命令中提示选取要剪切的图形时,不支持常用的window和crossing选取方式。
当要剪切多条线段时,要选取多次才能完成。
这时可以使用fence命令提示选择要剪除的图形时,输入“f”,然后在屏幕上画出一条虚线,回车,这时被该虚线接触到的图形全部被剪切掉。
(注:在其他功能如延伸(EX)、删除(del)等都可以用相同的方法,你可以试一试.)18.在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心,用TRIMMODE命令,在提示行下输新值1可将其重新变为实心。
19.TAB键的妙用;?? 当需要捕捉一个物体上的点时,只要将鼠标靠近某个或某物体,不断的按TAb键,这个或这些物体的某些特殊点(如直线的端点、中间点、垂直点、与物体的交点:圆的四分圆点、中心点、切点、垂直点、交点)就回轮换显示出来,选择需要的点左键单击即可以捕中这些点。
注意当鼠标靠近两个物体的交点附近时这两个物体的特殊点将先后轮换显示出来(其所属物体会变为虚线),这对于在图形局部较为复杂时捕捉点很有用:另外,对于R14版的圆中心点、R14及R2000版的原切点、垂直在该直线的延长线上时的垂直点,仅使用自动捕捉(objectsnap)难以实现,若使用上述“按TAB键辅助捕捉”的方法,这几个点的捕捉将变得较为容易。
20. 建立自己的工具按钮?? AotoCAD中有许多Lsp文件能为我们提供非常实用的命令,如chtext.lsp就是一个很好的文字修改命令,尤其适用于大批文字的修改,但在使用这样的命令之前必须先把Lsp文件载入。
一般你可以通过选取“Tools”菜单中“Load Application…”选项,再利用对话框打开AutoCAD R14/Support 下的Chtext.lsp文件,然后击“Load”钮,或者也可以直接在命令行中键入“(load“chtext”)”以达到载入的目的,如此做总有些繁琐。
下面我们用自定义工具按钮的方式解决这个问题,右击任意工具钮,弹出“Toolbars”对话框,击“Customize…”钮,在“Categories:”中选“Custom”项,将出现的空按钮拖到工具条中目标位置,击“Close”钮返回,接着右击空按钮,出现“Button Properties”对话框,在“Name:”,栏中为命令钮命名,“Help:”栏中你可以写入或不写入内容,然后在“Macro:”中键入“(Load?? “chtext)cht”,至于“Button Icon”,用户可选系统提供的图标,也可以点“Edit…”自行绘制或者直接调用已有的bmp文件,最后点“Apply”钮并依次关闭对话框返回。
这样你自己的工作按钮就做成了。
由于在后面增加了“cht”(注意:前面要有空格),所以你只要按工具钮便可以直接去选择要编辑的目标文件。
21.用户自定义的Lisp文件一定要自动装入AutoCAD,这样就需要在acadr14.lsp中加入用户Lisp文件的装入语句,acadr14.lsp(早期版本为acad14.lsp)好似DOS的Autoexec.bat,一定要好好利用,在其中如定义了名为S::STARTUP()的函数可自动运行它。
(给CAD加个启用画面如何,可用STARTUP加startapp函数,也可加登录密码)。
如何有效提高绘图速度随着AutoCAD在现代各个行业中越来越广泛的应用,学习AutoCAD的朋友越来越多,但是在笔者所见的几个学AutoCAD的朋友只是达到了“会用”的程度,与在实际工作中的应用还有一定的差距,而这个差距主要体现在制图的速度上。
本文就初学者如何提高AutoCAD的制图速度这个主题介绍一些经验和技巧。
一、硬件准备工欲善其事必先利其器,首先在硬件上我们应该有一台合适的电脑,当然能够正常的运行AutoCAD是必需的,当然,要想能够舒服的把图纸画出来还需要有趁手的鼠标和键盘,笔者认为最低要求是鼠标不能出现掉帧的情况;而就键盘来说,尽可能的选择按键有凹凸感且弹力较好的键盘。
这两件东东对绘图员的作用就好像厨子手中的菜刀一样,一把钝刀绝对会影响到一个厨子做菜的感觉和速度。
二、使用快捷命令如果向一个AutoCAD绘图员提问这样一个问题:要想提高绘图速度最重要的一点是什么?我想很多绘图员会这样回答你:尽可能的利用快捷命令来解决问题。
下面让我们用实例来说明:如画一条直线有几种方法,许多初学者都是用鼠标点击工具栏上的直线工具再用鼠标在AutoCAD中的绘图区域绘制直线。
而专业的绘图员会用左手在键盘上输入画直线的快捷命令“L”,空格确认,然后鼠标在绘图区域绘制这条直线。
如果你是AutoCAD的初学者,那么我给你一个简单的建议,在学习AutoCAD的初期就尝试着使用快捷命令来绘制你练习用的图形。
也许有的朋友会提出在AutoCAD的文件夹下查找“acad.pgp”这个文件,修改成自己的喜好的快捷命令。
笔者并不建议初学者在开始就采用这种方法。
实际上,基础学习的时候,常用的快捷命令是非常简单易记的。
还拿绘制直线的命令来说吧,初学者在开始的时候记不住或不知道绘制直线的快捷命令是“L”,那么让我们把鼠标移动到绘图工具栏的直线按钮上,让鼠标在这个位置停一下,注意看你就会发现,在AutoCAD 下方的状态栏会出现这样一行提示:创建直线段:LINE。
这里我们就知道直线的完整命令是“LINE”。
不要用鼠标点击工具栏上的直线按钮,而是直接在命令行尝试着输入该命令的首位字母“L”,敲击空格确认命令(想一想为什么我们用空格来确认命令)。
发现命令行提示:L LINE指定第一点。
这样我们就知道了绘制直线段的快捷命令是“L”,那么以后在遇到绘制直线段的时候我们都尝试着用键盘上的“L”+空格来代替鼠标的点击工具栏,你会发现反复几次我们就把这个快捷命令记住了。
是不是很简单?同样的方法,我们可以通过这种方式得到绘制圆的快捷命令“C”,绘制圆弧的快捷命令“A”,偏移的快捷命令“O”,移动的快捷命令“M”……但是有的快捷命令无法通过这种方式找出来,例如绘制矩形的完整命令我们知道是“RECTANG”,但是我们输入“R”的快捷命令得到的命令却是“REDRAW”,尝试着再次输入“RE”得到的命令是“REGEN”,再次尝试着加一个“C”输入“REC”就得到了绘制矩形的快捷命令是“REC”,通过上面的方法我们可以找出构造线的快捷命令是“XL”,多段线的快捷命令是“PL”,阵列的快捷命令是“AR”等等。
