最新AutoCAD高级工程师绘图技巧及CAD汇总

高级AutoCAD工程师绘图技巧1.如何替换找不到的原文字体?2.如何删除顽固图层?3.打开旧图遇到异常错误而中断退出怎么办?4.在AUTOCAD中插入EXCEL表格的方法。

5.在Word文档中插入AutoCAD图形的发法。

6.将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办?7.将AutoCAD中的图形插入WORD时的线宽问题。

8.AutoCAD在XP操作系统下打印时致命错误怎么办?9.在AutoCAD 中移动文字就出错是什么缘故?10.打开dwg文件时, 系统弹出”AutoCADMessage”对话框提示”Drawingfileisnotvalid”, 告诉用户文件不能打开怎么办?11.在多行文字( mtext) 命令中使用Word97编辑文本。

12.AutoCAD图导入photoshop的方法。

13.修改完ACAD.PGP文件后, 不必重新启动AUTOCAD马上加载刚刚修改过的ACAD.PGP文件的方法。

14.从备份文件中恢复图形15.解决AutoCAD 不能注册的方法。

16.acad.pgp文件的修改17.AUTOCAD中的工具栏不见了怎么办?18.如何关闭CAD中的*BAK文件?19.如何调整AUTOCAD中绘图区左下方显示坐标的框?20.绘图时没有虚线框显示怎么办?21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办?22.命令中的对话框变为命令提示行怎么办?23.如何给AutoCAD工具条添加命令及相应图标?24.怎么修改CAD的快捷键?25.在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办?26.怎样控制命令行回显是否产生?27.快速查出系统变量的方法?28.块文件不能炸开及不能用另外一些常见命令的问题。

29.如何实现中英文菜单切换使用?30.如何为autocad 图形设置密码?31.标注时使标注离图有一定的距离32.如何将图中所有的STANDADN样式的标注文字改为SIMPLEX样式?33.重合的线条怎样突出显示?34.如何快速变换图层?35.在标注文字时, 标注上下标的方法:36.如何特殊符号?37.如何用break命令在一点打断对象?38.使用编辑命令时多选了某个图元如何去掉?39.”! ”键的使用。

200条高级AutoCAD工程师绘图技巧1、如何替换找不到的原文字体？ 复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。

以后如果你打开的图包含jd 这样你机子里没有的字体，就再也不会不停的要你找字体替2、如何删除顽固图层？ 方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。

如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

方法2： 选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。

方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来 方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。

3、打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。

　4、在 AUTOCAD中插入 EXCEL表格的方法。

复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图元--确定--选择插入点-插入后炸开即可。

5、在 Word文档中插入 AutoCAD图形的发法。

　可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

cad超强技巧心得总结板块1、使用CAD提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。

为改变施工图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击\使用模板\来打开它，并开始绘图。

二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。

AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。

在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘制施工图效率。

下面仅列举了几个较典型的案例。

1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

（2）为保证物体三视图之间\长对正、宽相等、高平齐\的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。

（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。

用PLINE生成的线段可用PEDIT命令进行编辑。

（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。

AutoCAD画图技‎巧一、Au‎t‎o CAD表格制作‎‎AutoC‎A D尽‎管有强大的图‎形功能，‎但表格处理‎功能相对较‎弱，而在‎实际工作中，‎往往需‎要在AutoC‎A D‎中制作各种表格，‎如‎工程数量表等，如何‎高效制作表格，是一个‎很实用的问题。

‎‎在AutoCA‎D环‎境下用手工画线‎方法绘‎制表格，然后‎，再在表‎格中填写文‎字，不但效‎率低下，‎而且，很难精‎确控制‎文字的书写位置‎，文‎字排版也很成问题‎。

‎尽管Au toCAD‎支持对象链接与嵌入，‎可以插入Word或‎E‎x cel表格，但‎是一‎方面修改起来不‎是很方‎便，一点小小‎的修改就‎得进入Wo‎r d或Ex‎c el，‎修改完成后，‎又得退‎回到Aut oC‎A D‎，另一方面，一些‎特‎殊符号如一级钢筋符‎号以及二级钢筋符号等‎，在Word或Ex‎c‎e l中很难输入，‎那么‎有没有两全其美‎的方法‎呢，经过探索‎，可以这‎样较好解决‎：先在Ex‎c el中‎制完表格，复‎制到剪‎贴板，然后再在‎A u‎t oCAD环境下‎选‎择edit菜单中的‎P aste spec‎i al，选择作为A‎u‎t oCAD En‎t i‎t ies，确定‎以后，‎表格即转化成‎A uto‎C AD 实体‎，用exp‎l ode‎打开，即可以‎编辑其‎中的线条及方字‎，非‎常方便。

‎二‎、在Word文档中‎插入AutoCAD图‎形Word‎文‎档制作中，往往需‎要各‎种插图，Wor‎d绘图‎功能有限，特‎别是复杂‎的图形，该‎缺点更加明‎显，Au‎t oCAD是‎专业绘‎图软件，功能强‎大，‎很适合绘制比较复‎杂‎的图形，用Auto‎C AD绘制好图形，然‎后插入Word制作‎复‎合文档是解决问题‎的好‎办法，可以用A‎u to‎C AD提供的‎E XPO‎R T功能先‎将Auto‎c AD图‎形以BMP或‎W MF‎等格式输出，然‎后插‎入Word文档，‎也‎可以先将AutoC‎A D图形拷贝到剪贴板‎，再在Wor d文档‎中‎粘贴。

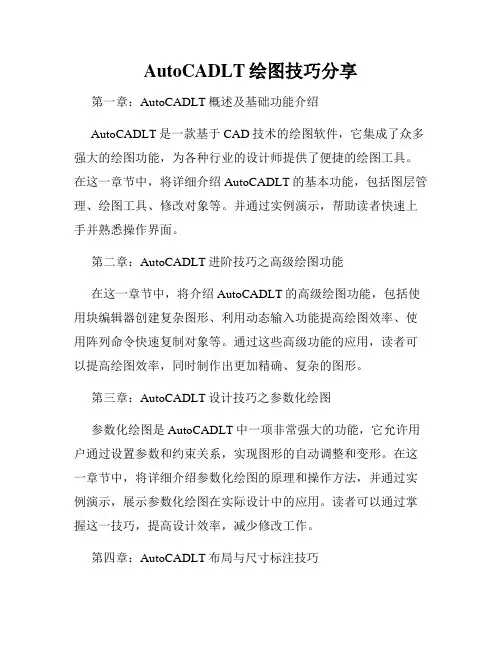

AutoCADLT绘图技巧分享第一章：AutoCADLT概述及基础功能介绍AutoCADLT是一款基于CAD技术的绘图软件，它集成了众多强大的绘图功能，为各种行业的设计师提供了便捷的绘图工具。

在这一章节中，将详细介绍AutoCADLT的基本功能，包括图层管理、绘图工具、修改对象等。

并通过实例演示，帮助读者快速上手并熟悉操作界面。

第二章：AutoCADLT进阶技巧之高级绘图功能在这一章节中，将介绍AutoCADLT的高级绘图功能，包括使用块编辑器创建复杂图形、利用动态输入功能提高绘图效率、使用阵列命令快速复制对象等。

通过这些高级功能的应用，读者可以提高绘图效率，同时制作出更加精确、复杂的图形。

第三章：AutoCADLT设计技巧之参数化绘图参数化绘图是AutoCADLT中一项非常强大的功能，它允许用户通过设置参数和约束关系，实现图形的自动调整和变形。

在这一章节中，将详细介绍参数化绘图的原理和操作方法，并通过实例演示，展示参数化绘图在实际设计中的应用。

读者可以通过掌握这一技巧，提高设计效率，减少修改工作。

第四章：AutoCADLT布局与尺寸标注技巧在这一章节中，将介绍AutoCADLT中的布局功能和尺寸标注技巧。

布局是在设计中进行图纸排版和显示的重要环节，合理的布局可以提高可读性和协作效率。

尺寸标注是设计中的重要工作，通过合理的尺寸标注，可以准确表达设计意图。

在本章节中，将介绍布局功能的使用方法，以及如何准确、清晰地进行尺寸标注。

第五章：AutoCADLT绘图优化技巧在这一章节中，将介绍AutoCADLT中的一些绘图优化技巧，包括使用图形剖分功能简化复杂图形、应用镜像命令减少绘图重复等。

这些技巧可以帮助读者提高绘图效率，在处理复杂图形时更加得心应手。

第六章：AutoCADLT设计与协作在这一章节中，将介绍AutoCADLT在设计与协作中的应用，包括如何导入和导出其他文件格式、在设计中应用外部参照、使用图纸管理工具进行协作等。

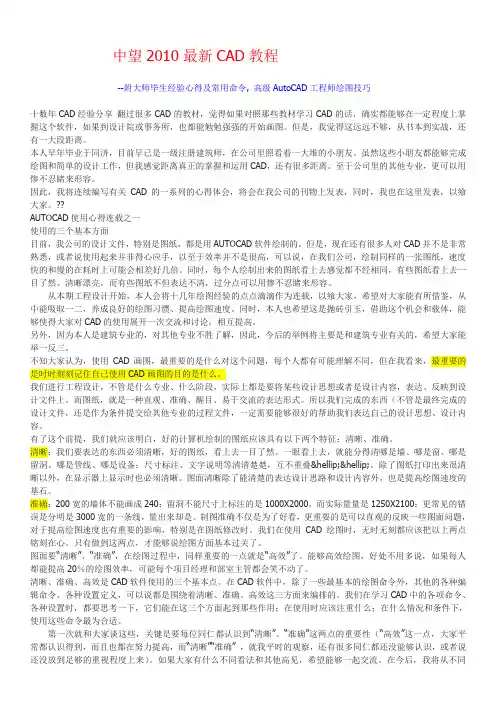

中望2010最新CAD教程--附大师毕生经验心得及常用命令,高级AutoCAD工程师绘图技巧十数年CAD经验分享翻过很多CAD的教材，觉得如果对照那些教材学习CAD的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。

但是，我觉得这远远不够，从书本到实战，还有一大段距离。

本人早年毕业于同济，目前早已是一级注册建筑师，在公司里照看着一大堆的小朋友。

虽然这些小朋友都能够完成绘图和简单的设计工作，但我感觉距离真正的掌握和运用CAD，还有很多距离。

至于公司里的其他专业，更可以用惨不忍睹来形容。

因此，我将连续编写有关CAD的一系列的心得体会，将会在我公司的刊物上发表，同时，我也在这里发表，以飨大家。

??AUTOCAD使用心得连载之一使用的三个基本方面目前，我公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。

但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，在我们公司，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。

同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。

从本期工程设计开始，本人会将十几年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。

同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。

另外，因为本人是建筑专业的，对其他专业不胜了解，因此，今后的举例将主要是和建筑专业有关的，希望大家能举一反三。

不知大家认为，使用CAD画图，最重要的是什么对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。

CAD绘图技巧大汇总（值得收藏）1、文字镜像如何设置转动与不转动A、在镜像前,输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后,输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器.3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线,输入Y,再接着输入JC、选择所有需要合并的线条,就可以了5.填充无效时的解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下.解决方法：OP----显示---应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体.解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效,反之加选无效.7.CAD命令三键还原如果CAD里的系统变量被人无意更改,或一些参数被人有意调整了怎么办？这时不需重装,也不需要一个一个的改.解决方法：OP选项-----配置-----重置但恢复后,有些选项还需要一些调整,例如十字光标的大小等~8.鼠标中键不好用怎么办呀正常情况下,CAD的滚轮可用来放大和缩小,还有就是平移（按住）,但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人.解决方法：这时只需调下系统变量mbuttonpan即可,初始值：1当按住并拖动按钮或滑轮时,支持平移操作.9.命令行中的模型,布局不见时的解决办法OP----选项------显示----显示布局和模型选项卡（打上勾即可）10.CAD技巧众所周知,确定键有两个,一个是“回车”另一个则是“空格”,但现在就让我们用右键来代替他们吧.解决方法：OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾11、圆形图不圆了怎么办方法一、这个简单,直接输入指令RE就可以方法二、OP----显示----将圆或圆弧平滑度调大一点即可.12、图形窗口中显示滚动条解决方法：OP----显示------图形窗口中显示滚动条即可OP---显示---图形窗口中显示滚动条即可.13、如果想下次打印的线型和这次的一样怎么办换言之【如何保存打印列表】,解决方法：OP选项-----打印---添加打印列表但在这之前,你得自己建立一个属于自己的例表14、如何减少文件大小答：在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据,如无用的块,没有实体的图层,未用的线型、字体、尺寸样式等,可以有效减少文件大小.一般彻底清理需要PURGE 二到三次.-purge,前面加个减号,清理得会更彻底些.15、为什么不能显示汉字？或输入的汉字变成了问号答：原因可能是：1）对应的字型没有使用汉字字体,如HZTXT.SHX等；2）当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中；3）对于某些符号,如希腊字母等,同样必须使用对应的字体形文件,否则会显示成问号.如果找不到错误的字体是什么,或者你眼神不太好,性子有点急,那么你重新设置正确字体及大小,重新写一个,然后用小刷子点新输入的字体去刷错误的字体即可咯~（系统是有一些自带的字体,但有的时候由于错误操作,或等等一些外界因素而导致汉字字体丢失,这样会给你带来很大的不便,这时你去别人的电脑中复制一些字体过来就OK 了）16、为什么输入的文字高度无法改变答：使用的字型的高度值不为0时,用DTEXT命令书写文本时都不提示输入高度,这样写出来的文本高度是不变的,包括使用该字型进行的尺寸标注.17、为什么有些图形能显示,却打印不出来答：如果图形绘制在AutoCAD自动产生的图层上,就会出现这种情况.应避免在这些层.18、DWG文件破坏了咋办呀答：文件---绘图实用程序---修复,选中你要修复的文件19、如果你想修改块咋办呀答：好多人都以为修改不了块,就将其炸开,然后改完再合并重定义成块,下面有一个简单的办法：修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存20、镜像过来的字体保持不旋转咋办值为0时,可保持镜像过来的字体不旋转时,进行旋转21、平方怎么打出来呀先对图进行标注,然后用ED命令,在文字格式菜单中的@下拉菜单下选择即可标注平方等特殊字符.22、特殊符号的输入我们知道表示直径的“Ф”用控制码％％C、表示地平面的“±”用控制码％％P、标注度符号“°”用控制码％％D.可是在CAD里咋输入啊1)T文字命令,拖出一个文本框框2)在对话框中右键----符号---会出现一些选项23、打印出来的字体是空心的咋办啊在命令行输入TEXTFILL命令,值为0则字体为空心.值为1则字体为实心的.24、消除点标记在AutoCAD中有时有交叉点标记会在鼠标点击处产生,用BLIPMODE命令,并在提示行下输入OFF即可消除它.25、错误文件的恢复有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了,而且没有备份文件,这时我们可以试试下面的方法恢复：在“文件（File）”菜单中选择“绘图实用程序/修复（DrawingUtilities/Recover）”项,在弹出的“选择文件（Select File）”对话框中选择要恢复的文件后确认,系统开始执行恢复文件操作.26、恢复失效的特性匹配命令有时我们在AutoCAD R14的使用过程中,其他命令都很正常,但特性匹配却不能用了,重装软件时又找不到它的安装程序,那么试试下面介绍的方法:在命令行键入menu命令,在弹出的"选择菜单文件"对话框中,选择acad.mnu菜单文件,重新加载菜单27、如何隐藏坐标有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打印操作,但在此过程中,你是不是为了左下角的坐标而苦恼呢？因为它的存在,而影响了你的操作.解决方法：UCSICON调置为OFF即可关闭,反之ON打开.28、如果想将CAD图插入WORD咋办呀答：1）先提供一个简单的办法：使用BetterWMF小软件直接复制粘贴到word中即可,非常完美！2）Word文档制作中,往往需要各种插图,Word绘图功能有限,特别是复杂的图形,该缺点更加明显,AutoCAD是专业绘图软件,功能强大,很适合绘制比较复杂的图形,用AutoCAD绘制好图形,然后插入Word制作复合文档是解决问题的好办法,可以用AutoCAD提供的EXPORT功能先将AutoCAD图形以BMP 或WMF等格式输出,然后插入Word文档,也可以先将AutoCAD 图形拷贝到剪贴板,再在Word文档中粘贴.须注意的是,由于AutoCAD默认背景颜色为黑色,而Word背景颜色为白色,首先应将AutoCAD图形背景颜色改成白色.另外,AutoCAD图形插入Word文档后,往往空边过大,效果不理想.利用Word图片工具栏上的裁剪功能进行修整,空边过大问题即可解决.29、如果想插入EXCEL咋办呀AutoCAD尽管有强大的图形功能,但表格处理功能相对较弱,而在实际工作中,往往需要在AutoCAD中制作各种表格,如工程数量表等,如何高效制作表格,是一个很实用的问题.在AutoCAD环境下用手工画线方法绘制表格,然后,再在表格中填写文字,不但效率低下,而且,很难精确控制文字的书写位置,文字排版也很成问题.尽管AutoCAD支持对象链接与嵌入,可以插入Word或Excel表格,但是一方面修改起来不是很方便,一点小小的修改就得进入Word或Excel,修改完成后,又得退回到AutoCAD,另一方面,一些特殊符号如一级钢筋符号以及二级钢筋符号等,在Word或Excel中很难输入,那么有没有两全其美的方法呢,经过探索,可以这样较好解决：先在Excel中制完表格,复制到剪贴板,然后再在AutoCAD环境下选择编辑菜单中的选择性粘贴,确定以后,表格即转化成AutoCAD实体,用explode炸开,即可以编辑其中的线条及方字,非常方便.30、删除顽固图层的有效方法删除顽固图层的有效方法是采用图层影射,命令laytrans,可将需删除的图层影射为0层即可.这个方法可以删除具有实体对象或被其它块嵌套定义的图层,可以说是万能图层删除器.31、如何关闭CAD中的*BAK文件1）工具——选项,选“打开和保存”选项卡,再在对话框中将“每次保存均创建备份”前的对钩去掉.2）也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0,系统变量为1时,每次保存都会创建“*BAK”备份文件.32、CAD中绘图区左下方显示坐标的框有时变为灰色,当鼠标在绘图区移动时,显示的坐标没有变化咋办这时需按F6键或者将COORDS的系统变量修改为1或者2.系统变量为0时,是指用定点设备指定点时更新坐标显示；系统变量为1时,是指不断更新坐标显示；系统变量为2时,是指不断更新坐标显示,当需要距离和角度时,显示到上一点的距离和角度.33、用AutoCAD打开一张旧图,有时会遇到异常错误而中断退出咋办可以新建一个图形文件,而把旧图用图块形式插入,也许可以解决问题.34、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心咋办用FILLMMODE命令,在提示行下输新值1可将其重新变为实心35、图层1的内容被图层2的内容给遮住了咋办如果在一个图里,图层1的内容被图层2的内容给遮住了,用工具——显示——前置即可将遮住的内容显示出来.36、在用AUTOCAD（2002和2004）在XP系统下打印时出现致命错误时的解决方法：在AUTOCAD中不开启打印戳记功能,如已开起,则需将AUTOCAD根目录下的ACPLTSTAMP.ARX文件改为其它的名称或者删除.但是在删除时不能运行AUTOCAD,而且要具有管理员权限,否则不能删除.37、请问如何测量带弧线的多线段与多义线的长度？只要用列表命令（list）38、如何等分几何形？如何将一个矩形内部等分为任意N×M个小矩形,或者将圆等分为N份,或者等分任意角.divide命令只是对线段进行等分,并不能等分其它几何图形.直接的等分几何图形是没有这样的功能.但是当你会对矩形的两条边分别做M和N等分后,还不可以得到对矩形的等分吗？39、以前用3D鼠标,滚轮键按下是平移命令,现在变成了捕捉设置,怎样改回去?直接在命令提示下输入MBUTTONPAN,系统将提示输入新值.设置系统变量MBUTTONPAN=1.40、在AUTOCAD2000中如何量出某条圆孤的长度,如果在长度为125厘米要如何画圆孤？用lengthen命令,可以知道弧长,也可改变弧长.41、为什么我的CAD2000堆叠按钮不可用？堆叠的使用,一是要有堆叠符号,二是要把堆叠的内容选中后才可以操作.42、大家知道怎么将L画的线变成PL的？用pedit命令,编辑多段线,其中有合并（J）选项.43、为什么使用了打印样式表后,打印彩色线条时还是虚线？要怎样设置才对？有两种方法设置打印,如果是颜色相关打印,不能改变图层管理器中的打印样式设置.另一种是命名打印样式.44、面域、块、实体是什么概念?能否把几个实体合成一个实体,然后选择的时候一次性选择这个合并的实体.面域是用闭合的外形或环创建的二维区域.块是可组合起来形成单个对象(或称为块定义)的对象集合(一张图在另一张图中一般可作为块).实体有两个概念,其一是构成图形的有形的基本元素,其二是指三维物体,对于三维实体,可以使用"布尔运算"使之联合,对于广义的实体,可以使用"块"或"组(group)"进行"联合".45、在建筑图插入图框时不知怎样调整图框大小?图框是按标准图号画的.在使用时就是要考虑到打印比例的问题.所以要根据你的图形大小计算一个用所选图号的打印比例.假如这个比例是1：50,那么在用图框时就是把图框放大50倍,打印时缩小50倍就正好是原图框的大小.46、我在图纸空间里的虚线比例设置好,并且能够看清,但是布局却是一条实线,打印出来也是实线这和线型比例因子有关.如果想要在模型空间和图纸空间都看着合适要把附图中红线处的钩去掉.如果钩上了的话,那么为保证从图纸空间打印时正确表现线型,就不能保证模型空间的效果是合适的.47、Ctrl键无效的解决办法比如CTRL+C(复制),CTRL+V(粘贴),CTRL+A(全选)等都与CTRL键有关的指令都失效.这时你只需到OP选项里调一下操作：OP(选项)—用户系统配置—windows标准加速键（打上勾）标准加速键打上勾后,和CTRL键有关的命令则有效,反之无效48、图层1的内容被图层2的内容给遮住了,怎么办？如果是在一个图里,图层1的内容被图层2的内容给遮住了操作：工具—显示-前置即可将遮住的内容显示出来49、工具栏不见了,怎么办A、如果在AUTOCAD中的工具栏不见了,则在工具栏处点右键,就可以了B、如果正常关闭导致的不见,则在视图工具栏里选中你想应用的工具栏即可50、修改文字对齐方式而不改变文字位置的方法操作：修改—对象—文字—对正改变对齐方式,文字的位置不会改变.。

cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。

2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。

3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。

二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。

2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。

3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。

三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。

2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。

3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。

四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。

2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。

3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。

五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。

2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。

3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。

六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。

2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。

3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。

七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。

最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。

2、把大的图形分解成多个小图形，可以更好地控制和操作。

3、当绘制连线的时候，尽量平稳一些以提高精度。

4、当绘制线条时，尽量使用虚线或者点线来提高精度。

5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。

6、使用“缩放”命令来改变图形的大小。

7、使用“双击收缩”命令来精确控制线条随点的移动。

8、使用CAD中的“自动三角剪”命令来加快绘图速度。

9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。

10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。

11、使用CAD中的“快速图块”命令来提高处理速度。

12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。

二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。

2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。

3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。

4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。

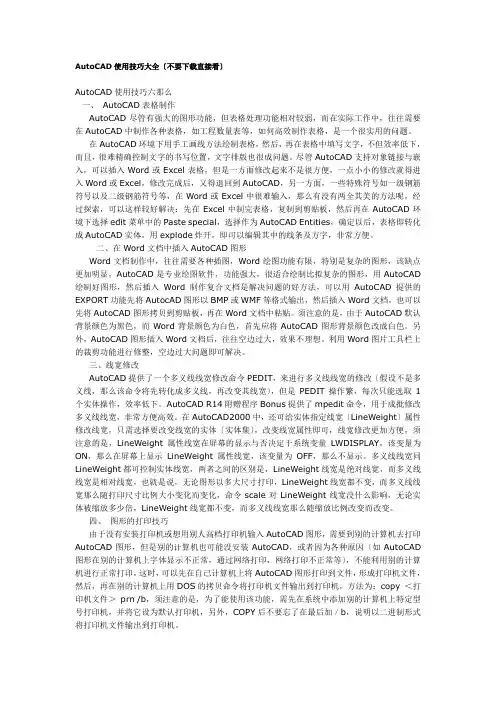

AutoCAD使用技巧大全〔不要下载直接看〕AutoCAD使用技巧六那么一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比拟复杂的图形，用AutoCAD 绘制好图形，然后插入Word制作复合文档是解决问题的好方法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

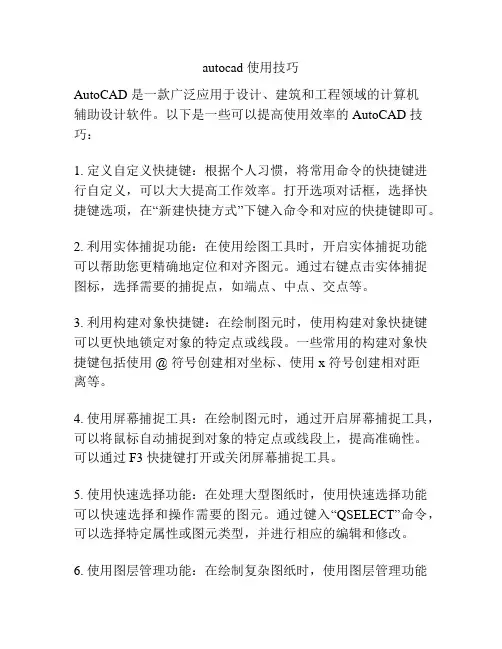

autocad 使用技巧AutoCAD 是一款广泛应用于设计、建筑和工程领域的计算机辅助设计软件。

以下是一些可以提高使用效率的 AutoCAD 技巧：1. 定义自定义快捷键：根据个人习惯，将常用命令的快捷键进行自定义，可以大大提高工作效率。

打开选项对话框，选择快捷键选项，在“新建快捷方式”下键入命令和对应的快捷键即可。

2. 利用实体捕捉功能：在使用绘图工具时，开启实体捕捉功能可以帮助您更精确地定位和对齐图元。

通过右键点击实体捕捉图标，选择需要的捕捉点，如端点、中点、交点等。

3. 利用构建对象快捷键：在绘制图元时，使用构建对象快捷键可以更快地锁定对象的特定点或线段。

一些常用的构建对象快捷键包括使用 @ 符号创建相对坐标、使用 x 符号创建相对距离等。

4. 使用屏幕捕捉工具：在绘制图元时，通过开启屏幕捕捉工具，可以将鼠标自动捕捉到对象的特定点或线段上，提高准确性。

可以通过 F3 快捷键打开或关闭屏幕捕捉工具。

5. 使用快速选择功能：在处理大型图纸时，使用快速选择功能可以快速选择和操作需要的图元。

通过键入“QSELECT”命令，可以选择特定属性或图元类型，并进行相应的编辑和修改。

6. 使用图层管理功能：在绘制复杂图纸时，使用图层管理功能可以更方便地管理和控制图层的显示和编辑。

通过打开图层管理器，可以创建、删除、修改图层，以及管理各个图层的显示状态和属性。

7. 使用剖面和轴测投影：在绘制三维图形时，使用剖面和轴测投影可以更好地展示和呈现设计效果。

通过打开剖面视图和创建轴测视图的命令，可以详细查看和修改三维物体。

8. 使用画布命令：在绘制复杂图形时，使用画布命令可以将外部文件或图像导入到 AutoCAD 中，作为背景参考。

通过创建画布对象，可以更方便地在现有图纸上进行修改和设计。

9. 使用动态输入：在输入坐标或数值时，使用动态输入功能可以直接在绘图界面上输入数值，帮助准确定位和调整图元。

可以通过键入“DYNMODE”命令，选择合适的动态输入模式。

85条高级AutoCAD工程师绘图技巧1、如何替换找不到的原文字体？ 复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替2、如何删除顽固图层？ 方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。

如果 方法2： 选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部 方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另 方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象 3、打开旧图遇到异常错误而中断退出怎么办？ 新建一个图形文件，而把旧图以图块形式插入即可。

4、在 AUTOCAD中插入 EXCEL表格的方法。

复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图 5、在 Word文档中插入 AutoCAD图形的发法。

　　可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色 6、将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？　 用VIEWRES命令，将它设得大一些，可改变图形质量。

7、将AutoCAD中的图形插入WORD时线宽问题。

　 当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在8、AutoCAD在XP操作系统下打印时致命错误怎么办？　　这跟AutoCAD 2002及以上版本使用打印戳记有关。

在2000版时，增补的打印戳记功能就有很多的BUG，9、在 AutoCAD2002中移动文字就出错是什么缘故？　　移动文字时注意不要跨越尺寸线等文本，否则cad就会出现致命错误，取消正交绕过这些对象。

10、打开dwg文件时，系统弹出 “AutoCADMessage”对话框提示 “Drawingfileisnotvalid”，告诉用 这种情况下可以先退出打开操作，然后打开“File”菜单，选“DrawingUtilities/Recover”11、在多行文字（ mtext）命令中使用 Word97编辑文本。

高级CAD技巧：利用参数化图形设计CAD（Computer-aided design）是一套广泛应用于设计领域的计算机辅助设计工具。

在CAD软件中，有许多高级技巧可以帮助设计师更高效地完成复杂的设计任务。

其中，参数化图形设计是一项非常重要的技能，可以极大地提升设计效率。

参数化图形设计是指通过调整参数值，快速生成不同形状和尺寸的图形。

在CAD软件中，可以使用脚本语言或特定的命令来实现参数化设计。

以下是一些常用的参数化图形设计技巧：1. 尺寸参数化：将图形中的尺寸参数化，可以方便地调整图形的大小。

例如，在绘制一个矩形时，可以将矩形的宽度和高度定义为参数，然后通过修改参数值来改变矩形的大小。

2. 几何参数化：除了尺寸，图形中的几何关系也可以参数化。

例如，在绘制一个圆弧时，可以定义圆弧的半径和起始角度为参数，然后通过改变参数值来调整圆弧的形状。

3. 条件参数化：有时候，图形的某些部分只有在满足特定条件时才会出现。

在CAD软件中，可以使用条件语句来实现这种参数化设计。

例如，在绘制一个螺旋线时，可以定义一个条件，只有当半径大于某个值时，螺旋线的起始点才会出现。

4. 数组参数化：通过将图形复制并排列成一个数组，可以快速生成一系列相似的图形。

在CAD软件中，可以使用数组命令来实现这种参数化设计。

例如，在绘制一组等距的圆柱体时，可以先绘制一个圆柱体，然后通过数组命令复制并排列成一行或一列。

5. 动态交互：有些CAD软件支持动态交互式设计，可以实时调整参数值并即时预览图形。

这种交互方式非常直观，可以快速实现设计想法。

例如，在绘制一个曲线时，可以通过拖动控制点来实时调整曲线的形状。

通过合理运用参数化图形设计技巧，设计师能够快速生成不同形状和尺寸的图形，提高设计效率。

此外，参数化图形设计还具有以下优点：1. 提高设计和修改的灵活性：通过将图形中的尺寸和几何关系参数化，可以轻松修改图形的尺寸和形状，而无需重新绘制。

2. 减少错误和重复劳动：通过参数化图形设计，可以减少手动输入的错误，并避免重复劳动。

高级CAD绘图技巧与实例分享在CAD软件中，使用一些高级技巧能够帮助我们更加高效地完成绘图工作。

本文将分享一些实用的CAD绘图技巧，并提供一些实例，帮助大家更好地理解和运用这些技巧。

1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。

比如，通过按下L键可以直接启用直线工具，按下C键可以启用圆弧工具等等。

掌握这些快捷键，能够快速地选择和切换工具，大大加快绘图速度。

2. 多用实体命令在绘制过程中，尽量使用CAD软件中的实体命令，而不要使用复杂的图案填充或切割工具。

实体命令能够更好地处理图形的连续性和一致性，并且在后续编辑时更加方便。

3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。

不同的元素可以放置在不同的图层上，便于后续编辑和调整。

同时，在输出时，也可以方便地对图层进行控制，按需打印或导出。

4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。

通过使用CAD库，我们可以方便地插入和调整常用的图形元素，无需重复绘制。

此外，我们也可以创建自己的CAD库，将常用的图形元素保存其中，以备日后使用。

5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。

通过开启捕捉与追踪功能，我们可以轻松地将绘图元素对齐和定位到某个确切的位置，避免出现绘图误差。

6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。

在绘图过程中，根据需要，我们可以调整不同对象的属性，使绘图更美观和易于理解。

同时，在后续编辑和调整中，也可以方便地修改对象的属性。

下面，我们将通过几个实例来展示上述CAD绘图技巧的具体应用：实例一：制作建筑平面图在CAD软件中，通过使用直线工具、面工具以及图层管理等技巧，我们可以方便地绘制建筑平面图。

通过合理设置图层和捕捉功能，我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。

实例二：绘制机械零件图对于机械设计师来说，绘制零件图是日常工作的一部分。

CAD 操作技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。

2. 相对坐标输入点时，在正交状态时，一般输入为：@ x，0或@0，y (例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0，50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。

3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。

8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

9. 空心汉字字形如使用AutoCAD R14-CAD2006中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字10. AutoCAD 的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。

AutoCAD超级操作技巧-工程一、妙用“TAB”键当需要捕捉一个几何图形上的点时，只要将鼠标靠近此几何图形，连续按 Tab键，这个几何的一些特殊点（如直线的端点、中间点、垂直点、与物体的交点、圆的四分圆点、中心点、切点、垂直点、交点）就回轮换显示出来，选择需要的点左键单击单击即可以捕捉到这些点，。

当鼠标靠近两个几何图形的交点附近时这两个几何图形的特殊点将先后轮换显示出来，这对于在图形局部较为复杂时捕捉点作用很大。

二、 CAD中特殊符号的输入我们通常用％％C表示直径的“Ф”、用％％P表示公差“±”、用％％ D表示标注度符号“°”，如果要输入其他符号，我们可以通过“字符映射表”来输入特殊字符，具体步骤如下： 1.输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮； 2.单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress％％d”、“Plus/Minus％％p”、“Diameter％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。

3.单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面。

4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击“选择”按钮，再单击“复制”按钮，将字符拷贝到剪贴板上，点“关闭”返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。

三、 AutoCAD裁剪技巧要对某线外的直线进行裁剪时，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下： 1.按常规执行裁剪命令，选择裁剪边界（回车确认）； 2.在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认； 3.在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可。

AutoCAD高级技巧大全1、<AutoCAD选择技巧: >在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2、 <分享我的AutoCAD裁剪技巧 >如图所示,要对右图部分圆(可以是其它边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1）. 按常规执行裁剪命令，选择裁剪边界（回车确认）；2）. 在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认；3）. 在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分（这点很重要哦）。

3. <Remove可用【Shift】+object 代替更方便>4. <如何在Word表格中引用AutoCAD的形位公差(如图红框区所示) >1）.将ACAD的背景设为白色,否则在WORD中不能处理背景色;2）.在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区;3）.使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;4）.切换至Word的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。

可以肯定，一般的打字员、文秘是做不好这项工作的，因为她不会AutoCAD，高兴吗！5. <善用ACAD的内部函数计算器功能 >内部函数计算器功能命令: cal 可以作透明命令使用.比如偏移图元时,可以在提示输入偏移距离时输入:’cal，即Command:Specify offset distance or [Through] <Through>: ’cal回车后在Initializing...>> Expression: 提示后输入任意计算距离的等式如：100*sin(30)系统将自动计算偏移距离，再选择图元即可。

AUTO CAD绘图技术及技巧基本技术主要包括交互技术、图形变换技术、曲面造型和实体造型技术等。

在计算机辅助设计中，交互技术是必不可少的。

交互式cad系统，指用户在使用计cad系统算机系统进行设计时，人和机器可以及时地交换信息。

采用交互式系统，人们可以边构思、边打样、边修改，随时可从图形终端屏幕上看到每一步操作的显示结果，非常直观。

图形变换的主要功能是把用户坐标系和图形输出设备的坐标系联系起来；对图形作平移、旋转、缩放、透视变换；通过矩阵运算来实现图形变换。

计算机设计自动化计算机自身的cad，旨在实现计算机自身设计和研制过程的自动化或半自动化。

研究内容包括功能设计自动化和组装设计自动化，涉及计算机硬件描述语言、系统级模拟、自动逻辑综合、逻辑模拟、微程序设计自动化、自动逻辑划分、自动布局布线，以及相应的交互图形系统和工程数据库系统。

集成电路cad有时也列入计算机设计自动化的范围。

功能系统功能(1）设计组件重用（Reuse of design components)(2）简易的设计修改和版本控制功能（Ease of design modification and versioning)(3）设计的标准组件的自动产生（Automatic generation of standard components of the design)(4）设计是否满足要求和实际规则的检验（Validation/verification of designs against specifications and design rules)(5）无需建立物理原型的设计模拟（Simulation of designs without building a physical prototype)(6）装配件（一堆零件或者其它装配件）的自动设计(7）工程文档的输出，例如制造图纸，材料明细表（Bill of Materials) (8）设计到生产设备的直接输出(9）到快速原型或快速制造工业原型的机器的直接输出基本功能二维CAD目前比较流行的是AutoCAD，但浩辰、中望、CAXA等国产CAD 也在逐渐崛起，占据了一定的市场份额，浩辰、中望更是走向了国际市场。
