给水管网课程设计说明书.
- 格式:doc
- 大小:631.00 KB
- 文档页数:33

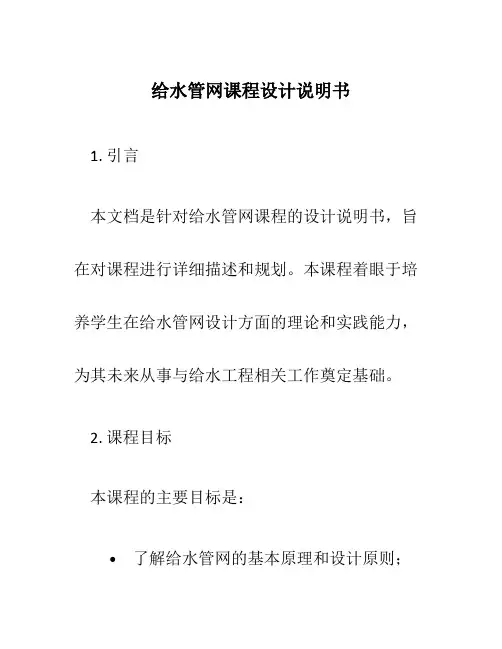

给水管网课程设计说明书1. 引言本文档是针对给水管网课程的设计说明书,旨在对课程进行详细描述和规划。
本课程着眼于培养学生在给水管网设计方面的理论和实践能力,为其未来从事与给水工程相关工作奠定基础。
2. 课程目标本课程的主要目标是:•了解给水管网的基本原理和设计原则;•掌握给水管网设计的计算方法和技术;•培养学生的创新思维和实践能力,能够独立完成给水管网的设计任务;•培养学生的团队合作和沟通能力。
3. 课程内容3.1 基础知识本课程的基础知识包括但不限于以下内容:•给水管网的概念和定义;•给水管网的组成;•给水管网的流量计算方法;•给水管网的压力计算方法;•给水管网的水质要求。
3.2 设计原则本课程将介绍给水管网设计的原则和方法,包括:•给水管网的布置原则;•给水管网的管径选择原则;•给水管网的泵站选型原则;•给水管网的阀门配置原则;•给水管网的消防水系统设计原则。
3.3 课程实践为了培养学生的实践能力,本课程将安排一定比例的实践操作和设计任务。
学生将要完成以下实践内容:•给水管网的水质检测操作;•给水管网的流量和压力测量操作;•给水管网的管道布置设计任务;•给水管网的压力计算和排气设计任务;•给水管网的泵站选型和配置设计任务。
4. 课程评估本课程的评估方式将综合考虑以下因素:•平时作业成绩(包括课堂讨论、实践操作报告等);•期中考试成绩;•期末设计报告成绩;•学生的团队合作和表现。
5. 资源需求为了保障课程的顺利进行,以下资源是必要的:•给水管网实验室:提供实践操作的场地和设备;•给水管网图纸和软件工具:用于课程设计任务的完成;•给水管网教材和参考书籍:作为学生学习和参考的资料。
6. 授课计划本课程将以理论授课和实践操作相结合的方式进行。
以下是课程的大致安排:•第1-2周:介绍给水管网的基础知识;•第3-4周:讲解给水管网的设计原则;•第5-8周:进行实践操作和设计任务;•第9-10周:学生项目展示和评估。

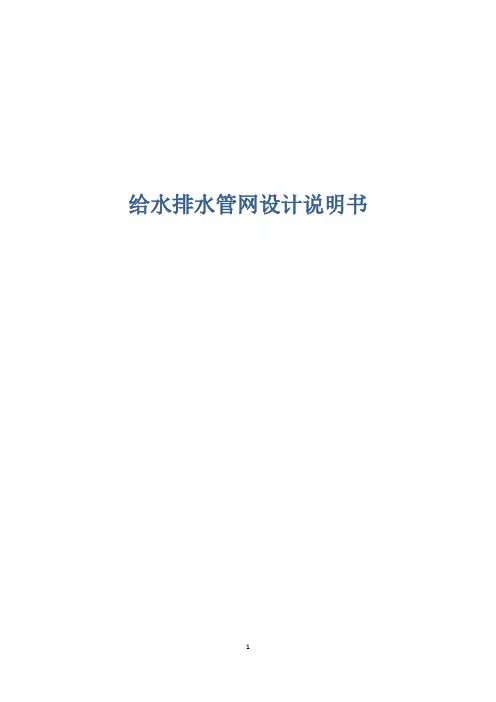

给水排水管网设计说明书目录摘要 (1)第一章设计方案选择 (3)1.给水设计 (3)2.排水设计 (3)3.消防给水 (3)第二章设计计算 (4)1.建筑内部给水系统计算 (4)2.建筑内部排水系统计算 (4)3.建筑内部消火栓系统计算 (6)设计总结 (9)参考文献 (10)第一章设计方案选择1.给水设计根据设计资料,已知室外给水管网常年可保证的工作水压为300kPa,故室内给水拟用直接供水方式。
即1~5层由室外给水管网直接供水。
2.排水设计室内排水系统拟使生活污水与生活废水合流排放,即在每幢楼内的卫生间内分别设置一根排水立管。
生活污水和废水经立管收集排放到检查井,排至城市市政管网。
3.消防给水根据《高层民用建筑设计防火规范》(GB50045—95,2001年版),本建筑属二类建筑,设室内、室外消火栓给水系统。
室内消火栓用水量分别为15L/s,每根竖管最小流量15L/s,每支水枪最小流量5L/s。
可不设自动喷水灭火系统。
室内消火栓系统不分区,采用水箱和水泵联合供水的临时高压给水系统,每个消火栓出设直接启动消防水泵的按钮,高位水箱贮存10min消防用水,消防泵及管道均单独设置。
每个消火栓口径为65mm单栓口,水枪喷嘴口径19mm,充实水柱为12mH2O,采用麻质水带直径65mm,长度20m。
消防泵直接从消防水池吸水,火灾延续时间以2h计。
第二章设计计算1.建筑内部给水系统计算(1)设计秒流量按公式q g=0.2α式中:α---根据建筑物用途确定的系数本工程为宾馆,α=2.5q g=0.5(2)室内所需压根据设计方案,为市政直接供水,先需校核市政水压是否能够满足最不利点的水压要求。
计算过程参见节点图和水力计算表。
由计算过程知,整栋建筑物最不利点是5点,从市政接入管到最不利点总延程损失为1.2464 m。
从市政管网接入的进户管总流量为4.27 L/S,选LXL-100型旋翼式水表,其最大流量为120m3/h,水表的水头损失为0.0127.从接入点到最不利点所需的总杨程为:H=15+1.4+1.2464+0.384+0.0127+5+2=25.1M其中局部损失为0.384M。

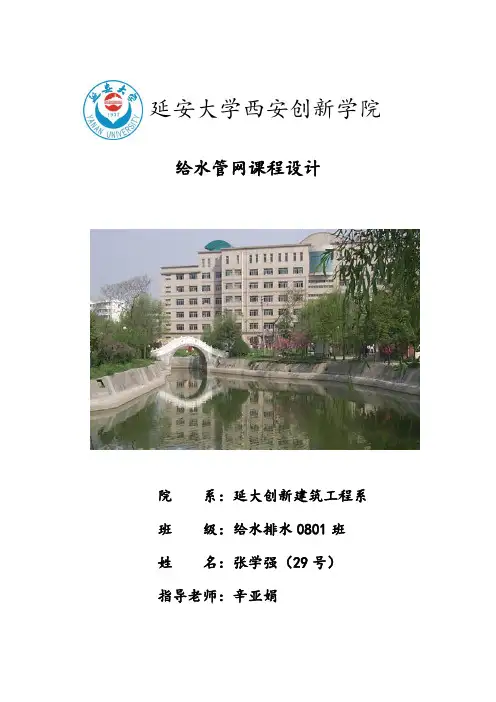

延安大学西安创新学院给水管网课程设计院系:延大创新建筑工程系班级:给水排水0801班姓名:张学强(29号)指导老师:辛亚娟设计说明书一.原始资料设计任务为陕西中部A县给水系统。
1.设计年限和规模:设计年限为2020年,主要服务对象为该城区人口生活和工业生产用水,包括:居民综合生活用水,工业企业生产、生活用水,市政及消防用水,不考虑农业用水。
2.水文情况:本县地势较平缓,附近有地表水源,考虑城区发展及供水安全可靠,采用环状网的布置形式,管线遍布整个供水区,保证用户有足够的水量和水压。
3.气象情况:该地区一年中各种风向出现的频率见远期规划图中的风向玫瑰图,冬季冰冻深度0.5米。
4.用水情况:城区2011年现状人口13.5万人;人口机械增长率为5‰,设计水平年为2020年。
城区最高建筑物为六层(要求管网干管上最不利点最小服务水头为28.00米)。
消防时最低水压不小于10.00米。
要求供水符合生活饮用水水质标准(无论生活用水和生产用水)。
无特殊要求。
采用统一给水系统。
用水普及率为100 % 。
综合生活用水逐时变化表二.设计内容1.给水量定额确定(1)参照附表1(a)选用的居民综合生活用水定额为240L/cap.d (2)工企业内工作人员生活用水量根据车间性质决定,一般车间采用每人每班25L,高温车间采用每人每班35L。
(3)浇洒街道用水量定额选用2.5L/m2.d。
浇洒绿地用水量定额为2 L/m2.d。
(4)参照附表3该城市同一时间内可能发生火灾2次,一次用水量为45L/S。
2.设计用水量计算(1)最高日用水量计算城市最高日用水量包括综合用水、工业用水、浇洒道路和绿化用水、未预见用水和管网漏失水量。
(一)城市综合用水量计算:设计年限内人口为14.12万人,综合生活用水定额采用240L/cap d最高日综合生活用水量Q1 :Q1=qNfQ1―—城市最高日综合生活用水,m3/d;q――城市最高日综合用水量定额,L/(cap.d);N――城市设计年限内计划用水人口数;f――城市自来水普及率,采用f=100%所以最高日综合生活用水为:Q1=qNf=0.24*141200*100%=33888m3/d=392.22L/s(二)工业用水量计算工业生产用水2000+1000+600=3600m3/d=41.7L/s。
前言水是人类生活、工农业生产和社会经济发展的重要资源,科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中,随着人类居住和生产的程式化进程,给水排水工程已经发展成为城市建设和工业生产的重要基础设施,成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物,是现代化城市最重要的基础设施之一,是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天,给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵,与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义,在满足规范和其它技术要求的条件下,根据城市的具体情况,科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节,是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性,培养我们分析和解决实际问题的能力,为我们走向实际工作岗位,走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。

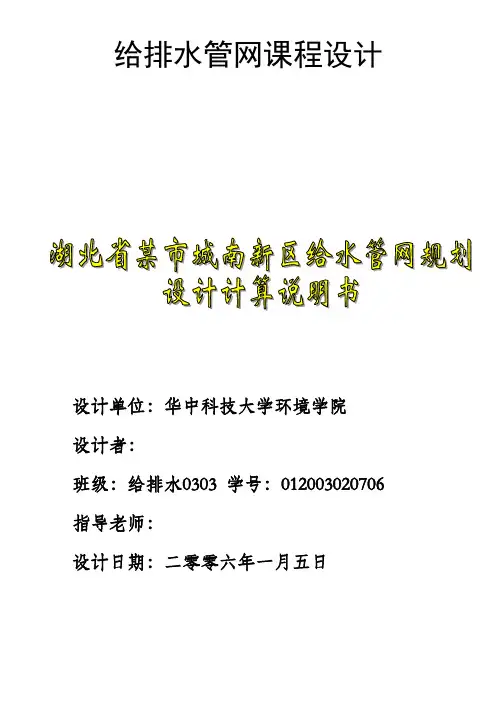

给排水管网课程设计设计单位:华中科技大学环境学院设计者:班级:给排水0303 学号:012003020706 指导老师:设计日期:二零零六年一月五日给水管网规划说明书一、概况1、气象资料:城南新区位于湖北的东部,浠河南岸,总面积约400ha。
该地区属亚热带大陆性季风气候,具有气候适宜,四季分明的特点。
据近十年气象资料统计,年平均气温为16.8摄氏度;月最高气温在8月,月均温度32.9摄氏度;月最低气温在一月,月均气温1.9摄氏度;极端最高气温40摄氏度,最低气温-9.8摄氏度。
主导风向西北风,四季无明显风向变化。
冻土深度:20cm。
2、水文资料:浠河上游是一大型水库,可以调控浠河的水量。
浠河流量和水位(黄海系统)如下:最高水位:25.0 m; 最大洪峰流量:1200 m3/s;常水位:22.0 m; 平均流量:250 m3/s;最低水位:20.5 m; 最小枯水流量:80 m3/s;3、2010年江南新区详细规划:(1)城南新区2005-2015规划图(1:10000);(2)新区规划人口5万人,房屋最高楼层6层;(3)新区规划年工业产值12亿元。
4、给水工程规划有关参数:(1)江南新区范围原是农田,无供水设施,故规划新建水厂一座,位于新区东北的河岸边。
水厂厂址的地面高程和道路设计高程见规划图。
水厂清水池最低水位标高比地面低3.5m。
(2)用水定额:①居民生活综合用水定额(含公建用水):300L/人·日(平均日);②工业用水定额:54立方米/万元产值(以360日计,均匀用水);③市政、绿化用水占以上两项之和的5%;④管网漏失水量和未预见水量按以上各项和的20%计算。
(3)用水时变化系数:按整个系统考虑:K d=1.25;K h=1.6 ;(4(5)给水管材:采用当地生产的承插式自应力钢筋混凝土给水管,最小管径d200,其余标准管径为:d300,d400,d500,d600,d800,d1000,d1200(mm)。
给水管网课程设计说明书姓名:xxx班级:xxxxxx学号:xxxxxxxx专业:给水排水工程目录Ⅰ.给水管网课程设计任务书 (3)一、设计项目 (3)二、设计资料 (3)三、设计任务及成果 (3)Ⅱ.给水管网设计计算说明书 (4)一、给水管的定线与布置 (4)二、设计用水量的计算 (4)2.1基础数据 (4)2.2 最高日设计用水量的计算 (4)2.3最高日最高时设计用水量的计算 (5)三、经济管径的确定 (5)3.1沿线流量及节点流量的计算 (6)3.2泵站设计供水流量的计算 (6)3.3水塔设计供水流量的计算 (7)3.4最高时管段沿线流量分配与节点设计流量计算 (7)3.5初始分配流量及管径的确定 (8)四、管网水力计算 (8)4.1摩阻系数的确定 (9)4.2管网平差 (10)Ⅲ参考文献 (12)Ⅳ附录附录一、城市最高日用水量变化曲线附录二、管段平差计算表附录三、给水管网布置图附录四、水力计算成果图Ⅰ. 给水管网课程设计任务书一、设计项目某市开发区给水管网初步设计二、设计资料1、该小城区道路工程规划图一张2、该街区居民区最高日综合用水量标准日人260L/3、居住区人口密度为2cap/200hm4、工厂甲的集中用水设计流量是s1);L/L/25(每增加一个学号,该集中用水量增加s 工厂乙的集中用水设计流量是sL/20(每增加一个学号,该集中用水量增加L/2);s工厂丙的集中用水设计流量是s30(每增加一个学号,该集中用水量增加L/2);L/s城市浇洒道路用水定额采用1.5L/(m2.d),市政绿化广场用水定额2.0 L/(m2.d),每天浇洒一次。
5、时变化系数1.42 (每增加一个学号,该值加0.01)6、最小服务水压为20m三、设计任务及成果1、给水管网设计计算①设计基本数据的选择;②给水管的定线与布置以及方案的选择;③给水管道设计计算;2、设计成果①设计计算书计算依据:重要的基础数据、有关规范规定,可列在表格内计算方法:列出主要的计算公式,说明重要的参数的选取依据计算过程:列出计算步骤计算结果:列出重要的计算结果计算书应计算正确,并附有工艺简图,标注所计算的尺寸②绘制给水管道平面布置图和水力计算成果图;Ⅱ. 给水管网设计计算说明书一、给水管的定线与布置根据所给资料,结合城镇规划并考虑经济性和供水可靠性的要求,决定了采用环状给水的布置形式,并在管网中布置水塔,水厂至管网采用双管输水。

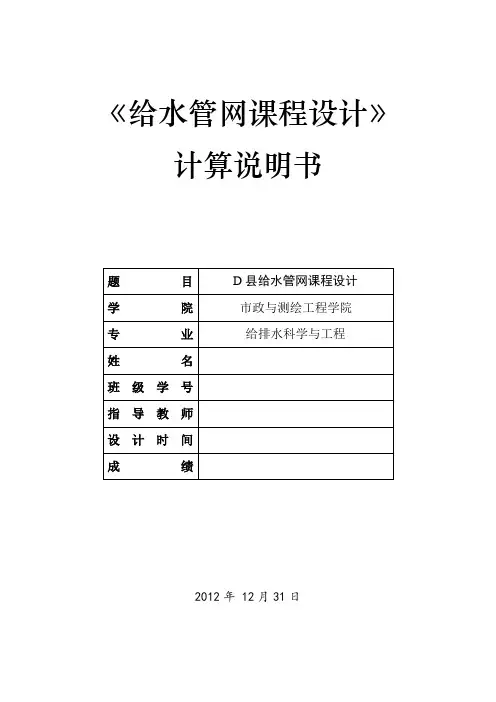

《给水管网课程设计》计算说明书2012年 12月31日目录1 设计任务书 (3)1.1课程设计题目 (3)1.2课程设计目的 (3)1.4基本要求 (4)1.5设计成果 (4)1.6设计步骤 (4)2 概论 (4)2.1城市自然资料如下: (4)2.2某城市详细规划: (5)2.4最高日生活用水量 (6)2.5供水管网设计流量 (7)3 管网布置及水力计算 (7)3.1管段布线,并确定节点和管道编号 (7)3.2计算比流量 (8)3.3计算沿线流量,如下表: (8)3.4管段设计流量分配: (9)3.5确定控制点 (10)3.6确定二级泵站扬程 (10)4 管网设计校核 (11)4.1消防工况校核 (11)4.2事故工况校核 (12)5 个人设计总结 (13)6 参考资料 (14)1 设计任务书1.1 课程设计题目D县某区给水管网设计1.2 课程设计目的通过对城市给水管网的规划设计,熟悉和掌握城市输配水管网的设计原则、步骤和方法,进一步加深理解城镇给水系统中水源的选择、管网的布置和管网平差计算的内容。
培养运用理论专业知识,综合分析和解决工程实际问题的能力,并使学生的在设计、计算、绘图、查阅资料和使用设计手册、设计规范等基本技能上得到锻炼和提高。
1.3 课程设计内容1.某城市给水管网设计最高日用水量分项分析与总用水量计算;2.控制点的初步拟定;3.沿线流量、节点流量的计算及各管段设计流量初步拟定;4.根据初步拟定的管段设计流量,选取经济流速,参考界限流量表(给水工程教材表7-1)初步计算各管段管径(并考虑到消防、事故时等要求确定各管段的管径),然后根据标准管径选用界限表确定各管段标准管径。
5.管网水力计算(采用excel制表计算);6.确定控制点,计算从控制点到二级泵站的水头损失,确定二级水泵流量和扬程高度;7.消防时和最不利管段发生事故时的校核,若不满足要求,应说明必须采取的措施。
8.绘图,在提供的总平面图基础上确定给水管网定线方案,绘制给水管网平面布置图,画出管网2-3个节点详图。

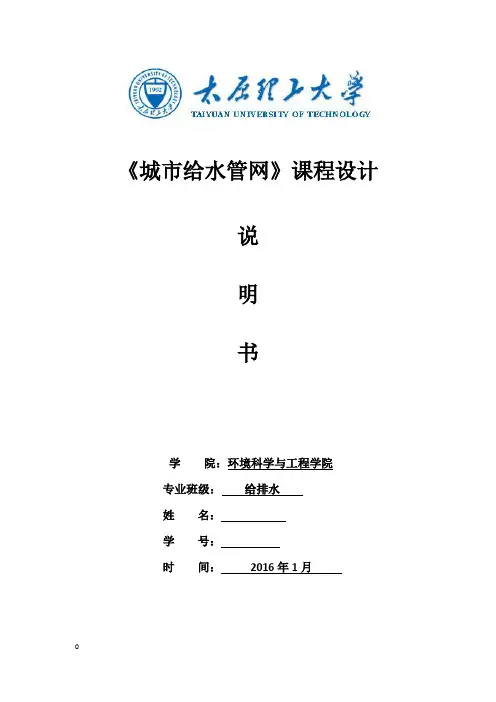

《城市给水管网》课程设计说明书学院:环境科学与工程学院专业班级:给排水姓名:学号:时间:2016年1月《城市给水管网课程设计说明书》目录一.设计题目 (2)二.原始资料 (2)三.工程概述 (3)四.城市用水量确定 (4)五.给水系统方案选择 (9)六.管网定线 (10)七.城市最高日用水量变化曲线 (13)八.管段设计流量计算 (17)九.管网平差 (17)十.水泵扬程确定 (32)十一.节点水压标高确定 (33)十二.管道剖面图绘制 (35)十三.结语 (35)一、设计题目:L市给水管网初步设计二、原始资料:1、条件图:1:5000城市平面图2、城区总人口:11.2万人;城市总面积:320.07公顷,城市人口密度:350人/公顷;3、城市居住房屋的室内卫生设备情况:有给水、排水和淋浴设备;4、城市中房屋的平均层数为:5层5、工业用水情况:城市中有两个工业企业,其位置见城市平面图(1)企业甲:3班制(0-8,8-16,16-24),冷车间3000人/d,热车间2700人/d,淋浴1500人/班,生产用水量4000m3/d;(2)企业乙:2班制(8-16,16-24),冷车间2400人/d,热车间2000人/d,淋浴2100人/班,生产用水量3700m3/d;6、工程地质及水文地质:城市土壤种类:轻质压粘土;地下水位深度:6.0米;冰冻线深度:1.2米。
7、水源取自城市河流的上游。
8、城市用水量变化曲线及时变化系数。
时变化系数:Kh=1.82;城市用水量变化系数曲线如下图所示三.工程概述L市是一个位于二分区,总人口为11.2万的中小型城市,地势比较平坦,整个城区的地势差大约为14m。
东北外侧通过一条高速公路,城市内中下部有一条自西向东的河流,水量充沛,水质良好,经严格的勘测和试验,可以作为生活饮用水水源,将净水厂设在城区外、靠近河流上游的合适位置。
该城市整体形态为矩形,街区布置比较均匀,划分面积相差不大。
给水管网课程设计说明书姓名:李悦学号:20190130211专业班级:给排水工程二班目录Ⅰ. 给水管网课程设计任务书 (3)一、设计项目 (3)二、设计任务 (3)三、设计资料 (3)Ⅱ. 给水管网设计计算说明书 (5)一、输配水系统布置 (5)二、设计用水量及调节构筑物相关计算 (5)1 设计用水量计算 (5)2 设计用水量变化规律的确定 (7)3 清水池、水塔调节容积的计算 (7)三、经济管径确定 (11)1 沿线流量及节点流量 (11)2 初始分配流量 (13)3 管径的确定 (13)四、管网水力计算 (15)1 初步分配流量 (15)2 管网平差 (15)3 控制点与各节点水压的确定 (15)4 泵扬程与水塔高度的计算 (17)五、泵的选择 (19)1 最高时工况初选泵 (19)2 最大转输工况校核 (19)3 消防工况校核 (21)4 泵的调度 (24)六、成果图绘制..................................................- 参考文献 (25)Ⅰ. 给水管网课程设计任务书一、 设计项目某市给水管网课程设计二、 设计任务根据所给资料,应完成下列任务:1、进行输配水系统布置,包括确定输水管、干管网、调节水池(如果设置的话)的位置和管网主要附件布置;2、求管网、输水管、二级泵站的设计用水量与调节水池的容积; 3、计算确定输水管和管网各管段管径; 4、进行管网水力计算;5、确定二级泵站的设计扬程,如果有水塔,确定水塔的设计高度;6、确定二级泵站内水泵的型号与台数(包括备用泵),并说明泵站在各种用水情况下的调度情况;7、画出管网内4~6个节点详图。
三、 设计资料1、某市规划平面图一张。
2、某市规划资料。
某市位于湖南的东部,濒临湘江。
近期规划年限为6年,人口数为12万,城区大部分房屋建筑控制在6层。
全市内只有两家用水量较大的工业企业,其用水量及其他情况详见表1。
给排水管网综合设计说明书参考目录第一篇给排水管网综合设计说明书第1章设计原始资料与设计任务第2章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择2.1.2净水厂的位置选择2.1.3二级泵站供水方案设计2.2给水管道设计2.2.1管道定线2.2.2给水管道的水力计算2.2.3给水管道的管材、接口及附件第3章排水管道设计3.1 设计方案比选3.1.1 排水系统的体制及选择3.1.2 工业废水的处理与排放3.1.3 污水处理厂个数和厂址的选择3.1.4跌水井的设置原则3.1.5检查井的设置原则3.2 污水管道设计3.2.1 管道定线3.2.2 污水管道的水力计算3.2.3污水干管的敷设方式、管材、接口及管道衔接3.2.4 污水主干管主要工程量表3.3雨水管渠设计3.3.1 管渠定线3.3.2管渠水力计算3.3.3雨水管渠的敷设方式、管材及接口3.3.4 雨水管网主要工程量表第4章给水管道综合设计4.1 管网综合设计的原则4.2设计范围及内容4.3各管线现状4.4各管网布置方案、管道材料记主要设计参数4.5管线综合平面布置4.6管线综合断面布置第二篇管网设计计算书第1章给水管网计算1.1水量计算1.1.1规划人口计算1.1.2水量计算1.2二泵站供水及及清水池,调节水池容积计算1.2.1二级泵供水方案设计1.2.2.清水池,调节水池容量计算1.3管网水力计算1.3.1.确定管网计算情况1.3.2.根据每种计算情况确定水塔、小泵的供水量及每一管段的计算流量1.3.3. 管网水力计算1.3.4各工况下的管网校核1.3.4.1用水最高时的管网平差1.3.4.2校核消防时的流量和水压要求1.3.4.3校核事故时的流量和水压要求1.4确定二泵站扬程、调节水池最低水位标高及管网各节点的水压第2章排水管网计算2.1污水管网设计2.1.1生活污水设计流量计算2.1.2工厂生活污水及生产废水设计污水量计算2.1.3划分设计管段及计算设计流量2.1.4污水管道水力计算2.1.5其他,如污水管过江方法的选择和计算2.2雨水管网设计2.2.1 划分排水流域、管道定线、划分设计管段2.2.2计算各设计管段的汇水面积2.2.3雨水管道径流系数ψ2.2.4单位面积径流量2.2.5 雨水管道的水力计算结束语参考文献附录第一篇给排水管网综合设计说明书第一章设计原始资料与设计任务第二章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择给水系统分为统一给水系统和分系统给水系统(包括分质给水系统、分区给水系统及多水源给水系统)。
给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书(给水部分)1、名称某市城北区给水管道的设计。
2、设计任务根据该市设计资料和平面图进行给水管网工程设计,包括:1、给水管道系统设计;2、调节构筑物设计。
3、基础资料(1)城市总体规划概况:某市近期规划人口为12万,其中城北区近期规划人口8万人,用水普及率预计100%,综合用水量标准采用300L/cap·d,城区大部分建筑在6层,屋内有给排水卫生设备和淋浴设备,区内有工业企业甲。
(2)城市用水情况:城市生活用水量变化情况如下表:(3)工业企业基本情况甲企业用水量(含工业企业职工生活用水和生产用水)为3000立方米/日,均匀使用,工业用水要求水压不小于24米,水质同生活饮用水:工厂房屋最大体积为5000立方米(厂房),房屋耐火等级为三,生产品危险等级为乙。
(4)其他平面图见附图(按照A4版幅打印,比例尺为1:20000)。
4、设计内容(1)进行给水管网的布线,确定给水系统布置形式、给水管网布置形式、调节构筑物位置;(2)选择管材;(3)计算最高日用水量,二泵站、管网、输水管设计流量;(4)确定水塔的容积、设置高度:(5)计算管网各管道的管径;(6)计算管网各节点的水压标高、自由水头;(7)确定二泵站流量及扬程;(8)进行校核。
5、设计步骤(1)给水系统布置确定给水系统的给水方式,如统一给水、分系统给水,地表水给水、地下水给水,说明原因;确定给水管网的布置形式,如有水塔给水管网、无水塔给水管网,枝状给水管网、环状给水管网,说明原因;确定调节构筑物位置;确定一泵房、二泵房供水方式,如一级供水、二级供水,说明原因。
(2)给水管网布线包括干管及干管之间的联络管;根据平面布置图确定管线布置方向;按照布管原则进行:干管的延伸和二泵房输水到水塔、大用水户的水流方向一致,以水流方向为基准平行布置干管,以最短的距离到达用水户;干管间距500-800米,联络管间距800-1000米;枝状和环状相结合;单管和双管相结合;绘制给水管网定线草图(管线、节点、管长)。
《给水管网课程设计》计算说明书2012年12月31日目录一、布置给水管网 (3)二、设计用水量及流量计算 (5)1、计算设计用水量 (5)2、计算实际管长和有效管长 (5)3、计算比流量、沿线流量、节点流量 (7)三、管网平差计算 (9)1、初步分配管段流量和设定水流方向 (9)2、选择管径 (9)3、初步分配各管段最高时流量以及管长、管径的选取 (9)4、哈代-克罗斯法校核环状管网 (12)5、确定水泵扬程H p并求出各节点水压和自由水头 (15)四、管网核算 (17)1、消防时的管网校核 (17)2、确定消防校核后水泵扬程H p及各节点水压和自由水头··203、最不利管段发生故障时的管网校核 (21)4、确定事故校核后水泵扬程H p及各节点水压和自由水头··24五、成果图绘制 (26)1、绘制给水管网平面布置图及节点详图和消火栓布置 (26)2、绘制最高时给水管网平面布置图 (26)3、绘制消防时给水管网平面布置图 (26)4、绘制事故时管网平面布置图 (26)六、总结 (27)七、参考文献 (28)一、布置给水管网1、水源与取水点的选择所选水源为D县南面的潇水河,取水点选在水质良好的河段即河流的上游,并且靠近用水区。
2、取水泵站和水厂厂址的选择:取水泵站选在取水点附近,用以抽取原水。
水厂选在不受洪水威胁,卫生条件好的河段上游。
由于取水点距离用水区较近,可以考虑水厂与取水泵站合建。
3、给水管网布置(1)原则:符合城市规划,考虑远期发展保证供水安全、可靠管网遍布整个供水区域力求管线短捷(2)布置形式:该设计区域为D县中心城区,不允许间断供水,适宜布置成环状网,可靠性高,水锤危害小。
(3)选取控制点:根据D县规划平面图,选择最高最远点最为控制点。
(4)定线:干管:先布干管,延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致,线路最短,遍布供水区域,干管平行间距为500—800m左右,沿规划道路,靠近大用户。
给水管网课程设计说明书姓名:李悦学号:20070130211专业班级:给排水工程二班目录Ⅰ. 给水管网课程设计任务书 (3)一、设计项目 (3)二、设计任务 (3)三、设计资料 (3)Ⅱ. 给水管网设计计算说明书 (5)一、输配水系统布置 (5)二、设计用水量及调节构筑物相关计算 (5)1 设计用水量计算 (5)2 设计用水量变化规律的确定 (7)3 清水池、水塔调节容积的计算 (7)三、经济管径确定 (11)1 沿线流量及节点流量 (11)2 初始分配流量 (13)3 管径的确定 (13)四、管网水力计算 (15)1 初步分配流量 (15)2 管网平差 (15)3 控制点与各节点水压的确定 (15)4 泵扬程与水塔高度的计算 (17)五、泵的选择 (19)1 最高时工况初选泵 (19)2 最大转输工况校核 (19)3 消防工况校核 (21)4 泵的调度 (24)六、成果图绘制··················································-参考文献 (25)Ⅰ. 给水管网课程设计任务书一、 设计项目某市给水管网课程设计二、 设计任务根据所给资料,应完成下列任务:1、进行输配水系统布置,包括确定输水管、干管网、调节水池(如果设置的话)的位置和管网主要附件布置;2、求管网、输水管、二级泵站的设计用水量与调节水池的容积; 3、计算确定输水管和管网各管段管径; 4、进行管网水力计算;5、确定二级泵站的设计扬程,如果有水塔,确定水塔的设计高度;6、确定二级泵站内水泵的型号与台数(包括备用泵),并说明泵站在各种用水情况下的调度情况;7、画出管网内4~6个节点详图。
三、 设计资料1、某市规划平面图一张。
2、某市规划资料。
某市位于湖南的东部,濒临湘江。
近期规划年限为6年,人口数为12万,城区大部分房屋建筑控制在6层。
全市内只有两家用水量较大的工业企业,其用水量及其他情况详见表1。
表1 工业企业近期规划资料3、补充说明1) 管网管径原则上按简化公式m 11n ijij )fq(D +α+=计算确定,式中,经济因素f = 0.92,管线造价中的指数α = 1.8 。
2) 工业企业每小时耗用生产用水量相同。
铁路车站每天用水量为2000吨,按均匀用水考虑。
3)不论设计年限内最高日用水量是多少,均嘉定其用水量变化如表2所示。
4) 城市生活污水和工业废水经适当处理后排入水体下游。
河流水量充足,能做给水水源,水厂位置如平面图所示。
5) 冰冻深度0.2米,地下水离地面3米。
6) 其他资料见平面图。
表2 最高日内小时用水量变化Ⅱ. 给水管网设计计算说明第一节输配水系统布置根据所给资料,结合城镇规划并考虑经济性和供水可靠性的要求,决定了采用城区环状给水、郊区及河边树状给水的布置形式,在高地布置水塔,水塔自工业企业No.1接入管网,水厂至管网双管输水。
第二节设计用水量及其调节构筑物相关计算1 设计用水量计算:基本数据:由原始资料该城市位于湖南,在设计年限内人口数12万,查《室外排水设计规范》可知该城市位于一分区,为中小城市。
城市的未预见水量和管网漏失水量按最高日用水量的20%计算;1.1.1 居民最高日生活用水量Q1 :Q1=qNfQ1―—城市最高综合生活用水,m3/d;q――城市最高综合用水量定额,L/(cap.d);N――城市设计年限内计划用水人口数;f――城市自来水普及率,采用f=100%所以: Q1.1 =230×12×104×100%/1000=27600 m3/d1.1.2 铁路车站每天用水量 Q1.2 = 2000 m3/d 。
得 Q1= Q1.1 +Q1.2 = 29600 m3/d 。
1.2 工业区的用水量计算由所给资料得知,工厂No.1企业总用水量为2400 m3/d, 工厂No.2的企业总用水量为3600m3/d。
总计, Q2 = 2400+3600 = 6000 m3/d。
1.3 浇洒道路用水量计算按城市浇洒道路用水量标准q=1L/(㎡.次),每天两次,用水量公式:Q= qNn/1000(n代表次数,N代表浇洒道路面积),3= 1*1434721.162*2/1000= 2870 m3。
1.4 绿化用水量计算按城市大面积绿化用水量定额q=1.5L/(㎡.次),每天两次,用水量公式Q=qNn/1000(n代表次数,N代表绿化用水面积),4= 1.5*454356.5206*2/1000= 1360 m3。
1.5 未预见用水量的计算按最高日用水量的20%算。
而最高日的用水量包括居民的综合生活用水量;工业区用水量;浇洒道路和绿化用水量。
相应的未预见用水总量。
1.6 最高日设计流量Qd:Qd =1.2×(Q1+Q2+Q3+Q4)=1.2×(29600+6000+2870+1360)=47796 m3/d最高日最高时用水量QhQh=Kh ×Qd/86.4=1.46 ×47796 /86.4=807.66 L /s(时变化系数由原始资料知Kh =1.46) 1.7 消防用水量:城镇、居住区室外的消防用水量: 火灾次数:2一次灭火用水量:45L/s 城镇消防用水量为 90 L/s 工厂消防用水量: No.1 火灾次数:1一次灭火用水量25 L/s No.2 火灾次数:1一次灭火用水量:30 L/s`2 设计用水量变化规律的确定根据所给资料,绘制出日用水量曲线,综合实际情况,决定采用分级供水:0.00%1.00%2.00%3.00%4.00%5.00%6.00%7.00%0-11-22-33-44-55-66-77-88-99-1010-1111-1212-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-2420~次日5时共9小时,泵站供水量为2.78%Qd,用户为用水量输送至水塔;5~20点共15小时,泵站供水量为5.00%Qd,不足水量用水塔供给。
3 清水池、水塔调节容积的计算由用水量变化曲线与分级供水线求得清水池与水塔的调剂容积,如下表:3. 1 清水池所需有效容积计算 清水池调节容积为d 11Q k W ⨯== 12.50% * 47796 = 5974. 5 m3水厂自用水量调节容积按最高日用水设计用水量的5%计算,则d Q %5W ⨯=2= 5% * 47796 = 2389.8 m3.该城镇人口数12万人,则确定同一时间内的火灾次数为2次,一次灭火用水量为45L/s 。
火灾延续时间按2h 计,故火灾延续时间内所需总用水量为3W =2*45 L/s *3.6*2h=648 m 3.另需一部分安全储量4W ,则清水池的有效容积可按以上三部分容积和取整,得:W 清 = 1W +2W +3W +4W =9012.3+4W m3 = 10000 m3如采用两座钢筋混凝土水池,每座池子有效容积为5000 m3。
3. 2 水塔有效容积计算 水塔调节容积为d 2Q k W ⨯=2=7.65%*47796 =3656.39 m 3 故水塔的有效容积为Wt = 1W +2W = 3656.39 +6 =3665.39 m3 。
其中 1W ——水塔调节容积,m3;2W ——室内消防贮备水量,m3,按10L/s 计。
最高日设计用水量为:47766(m3/d ),管网中设置对置水塔 最高用水时(8~9点) 水塔的设计供水流量为:47796×(6.10%-5.00%)×1000/3600=146.04(L /s ); 最大传输时(3~4点) 水塔的最大进水流量为:47796×(2.78%-1.43%)×1000/3600=179.24(L /s )。
第三节 经济管径确定1 沿线流量及节点流量从整个城镇管网分布情况来看,干管的分配比较均匀,故按长度流量法计算。
1. 1 配水干管计算长度:二级泵站-1为输水管,不参与配水,其计算长度为零。
管段1-2,2-3,16-17,17-18,为单侧配水,其计算长度按实际长度的一半计入。
其余均为双侧配水管段,均按实际长度计入。
则:∑L =20339.4m1. 2 配水干管比流量:最高时总用水量可从用水量计算表中查得为807.66L/s.大用户集中用水量包括工业区1:Q1==2400m3/d=27.78L/s 工业区2:Q2=3600 m3/d=41.67L/s 车站 Q3=2000 m3/d=23.15L/s 则由公式有=[807.66-(27.78+41.67+23.15)]/20339.4 =0.0351564 L/(s ·m)。
1. 3 沿线流量:各管段的沿线流量计算见下表:lqQ q s ∑∑-=1. 4 节点流量计算:工业区1由节点18集中供水,其集中流量为27.78L/s,工业区2由节点16供水,则其集中流量为41.67L/s,车站由节点11供水,则其集中流量为23.15L/s。
各节点的节点流量计算表如下:2 初始分配流量根据节点流量连续性方程和供水的经济型与可靠性,初始分配流量如下表:3 管径的确定根据设计资料中的要求,经济管径原则上按简化公式m 11n ijij )fq (D +α+=计算确定(f=0.92,α=1.8),计算时采用海森威廉公式(mijn ijn ij D C l q 67.10h =),取m = 4.87,n = 1.852。
而由于最高时采用多水源供水,管网中存在供水分界线,分界线上的节点流量一般由两个水源共同供给,因此应适当放大供水分界线附近管段。
另外,考虑到事故时需要,连接管也应适当放大一至二级。
管径确定结果见上表。
第四节管网水力计算1 初步分配流量根据用水情况,拟定各管段的流向,按照最短路线供水原则,并考虑可靠性的要求进行流量分配,如下表:2 管网平差利用自制excel 表格进行平差,具体过程及平差及水力计算结果示意图见附录。
(mij n ijn ij D C l q 67.10h =,ij ij q h sq =)3 控制点与各节点水压的确定平差结果满足0.1h ,5.0h <<∑∑网环及连续性方程,计算各节点水压,各管路水头损失等信息,其计算结果如下: 节点数据:管段数据:从计算结果可知,除控制点13外的其他节点的自由水头都大于28m,满足水压要求。
