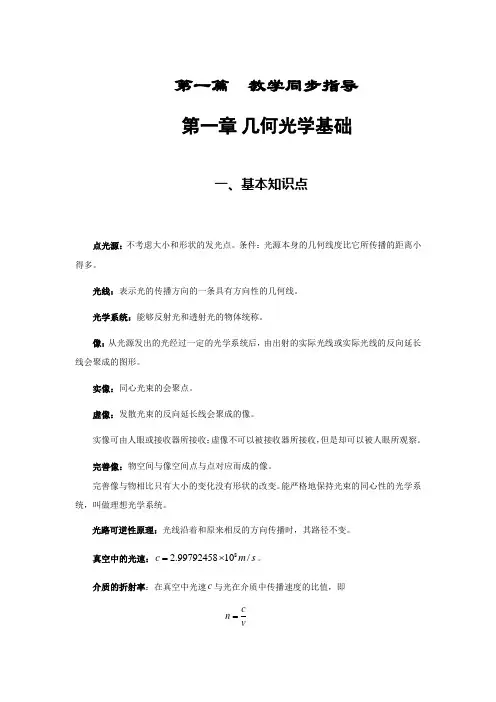

第一篇 教学同步指导第一章 几何光学基础一、基本知识点点光源：不考虑大小和形状的发光点。
条件：光源本身的几何线度比它所传播的距离小得多。
光线：表示光的传播方向的一条具有方向性的几何线。
光学系统：能够反射光和透射光的物体统称。
像：从光源发出的光经过一定的光学系统后，由出射的实际光线或实际光线的反向延长线会聚成的图形。
实像：同心光束的会聚点。
虚像：发散光束的反向延长线会聚成的像。
实像可由人眼或接收器所接收；虚像不可以被接收器所接收，但是却可以被人眼所观察。
完善像：物空间与像空间点与点对应而成的像。
完善像与物相比只有大小的变化没有形状的改变。
能严格地保持光束的同心性的光学系统，叫做理想光学系统。
光路可逆性原理：光线沿着和原来相反的方向传播时，其路径不变。
真空中的光速：82.9979245810/c m s =⨯。
介质的折射率：在真空中光速c 与光在介质中传播速度的比值，即 c n v=光密介质：折射率相对较大的介质。
光疏介质：折射率相对较小的介质。
相对折射率：介质2对介质1212112n v n n v == 光程:在同样的时间内，光在不同的介质中走过的几何路程是不同的。
我们把某一介质的折射率n 与光在该介质中走过的几何路程r 的乘积称为光程，用L 表示,即L nr =光程的意义:光程表示光在真空中t 时间内所能传播的路程。
换句话说，光程就是光在介质中通过的几何路程，按相同时间折合到真空中的路程，满足：r L v c= 物像之间的等光程性：理想光学系统在成像时，有一个重要性质，即从物点S 到像点S ’的各个光线的光程相等。
这称为物像之间的等光程性。
因此，能完善成像的光学系统是等光程的。
光的直线传播定律：在同一种各向同性的均匀介质中，光在两点之间总是沿着连接这两点的直线传播。
光的直线传播，是几何光学的基本规律之一，称为光的直线传播定律。
光的独立传播定律：实验上发现，在光的强度不太大且非相干的条件下，来自不同方向或不同物体的光线同时通过空间某点时，传播方向和强度都保持原来的传播方向和强度，对每一光线的独立传播互不影响。
几何光学基础可见光，指那引起视觉的电磁波，这部分电磁波的波长范围约770-390纳米之间。
光具有波粒二象性，它有时表现为波动，有时也表现为粒子（光子）的线形运动。
几何光学就是以光的直线传播性质及光的反射和折射规律为基础，用数学方法研究光传播问题的学科。
几何光学研究的对象为光学仪器，研究一般光学仪器（透镜，凌镜，显微镜，望远镜，照相机）成像与消灭像差的问题，研究特种光学仪器（光谱仪，测距仪）的设计原理。
本章仅就几何光学中光线及其传播规律问题做一介绍。
1.光线及光线的种类在均匀介质中呈直线传播的光，就是光线。
就光的传播而言在均匀介质中是呈直线传播的；从其本身而言，均匀均匀介质中的光为一直线。
自发光点发出许多光线，我们任意取围绕一个线传播的一束光线，这一束光线就叫光束。
1.散开光线。
又称作发散光线任何发光点发出光线都是发散的，这些光线总是表现在一定的空间，总是在一定的限度内表现为空间的物理现象，从发光点射向某一方向的光总是以发光点为顶点的锥体向外传播，沿锥体向外传播的光束称为散发光束，常称为发散光线。
人们为了便于理解，又把这立体图形简化为平面图形，但在理解知识的时后，我们应该时时意设到，光是在空间意义上的光。
2.平行光线由任何一点发出的光束，经过光学仪器后，光束中的光线的相对方位改变为无相平行，成为平行光束，即平行光线。
平行光线产生见图1。
图1通常所说的平行光线是就另外的意义而言，任何光源所发出的光线，如果光距越大，就越趋于平行，当光距无限大时，即可视为平行，这种光线就称为平行光线。
在眼屈光学中，对光线的性质又作了人为的规定，并约定：5米及5米以外射来的光线，虽有发散性质，但同平行光线对眼生理光学的影响，差异实在微乎其微，故约定二者均为平行光线。
那么，5米以内光源发出的光线即为发散光线。
三．集合光线，又称会聚光线光源发出的平行光线，由一凹面镜发射（图2）或一凸透镜屈析（图3）而产生的光线，就称为集合光线。
几何光学基础可见光，指那引起视觉的电磁波，这部分电磁波的波长范围约770-390纳米之间。
光具有波粒二象性，它有时表现为波动，有时也表现为粒子（光子）的线形运动。
几何光学就是以光的直线传播性质及光的反射和折射规律为基础，用数学方法研究光传播问题的学科。
几何光学研究的对象为光学仪器，研究一般光学仪器（透镜，凌镜，显微镜，望远镜，照相机）成像与消灭像差的问题，研究特种光学仪器（光谱仪，测距仪）的设计原理。
本章仅就几何光学中光线及其传播规律问题做一介绍。
1.光线及光线的种类在均匀介质中呈直线传播的光，就是光线。
就光的传播而言在均匀介质中是呈直线传播的；从其本身而言，均匀均匀介质中的光为一直线。
自发光点发出许多光线，我们任意取围绕一个线传播的一束光线，这一束光线就叫光束。
1.散开光线。
又称作发散光线任何发光点发出光线都是发散的，这些光线总是表现在一定的空间，总是在一定的限度内表现为空间的物理现象，从发光点射向某一方向的光总是以发光点为顶点的锥体向外传播，沿锥体向外传播的光束称为散发光束，常称为发散光线。
人们为了便于理解，又把这立体图形简化为平面图形，但在理解知识的时后，我们应该时时意设到，光是在空间意义上的光。
2.平行光线由任何一点发出的光束，经过光学仪器后，光束中的光线的相对方位改变为无相平行，成为平行光束，即平行光线。
平行光线产生见图1。
图1通常所说的平行光线是就另外的意义而言，任何光源所发出的光线，如果光距越大，就越趋于平行，当光距无限大时，即可视为平行，这种光线就称为平行光线。
在眼屈光学中，对光线的性质又作了人为的规定，并约定：5米及5米以外射来的光线，虽有发散性质，但同平行光线对眼生理光学的影响，差异实在微乎其微，故约定二者均为平行光线。
那么，5米以内光源发出的光线即为发散光线。
三．集合光线，又称会聚光线光源发出的平行光线，由一凹面镜发射（图2）或一凸透镜屈析（图3）而产生的光线，就称为集合光线。
图2图3几何光学的基本定律直线传播定律，反射定律和折射定律是几何光学中的三个基本定律，是几何光学全部内容的基础，是眼屈光学的基础。
临床上使用的各种眼科检查仪器都同透镜、反射镜、棱镜的应用密切相关。
眼镜行业更是如此，可以说这一行业的工作，每时每刻都离不开光，每时每刻都离不开几何光学。
离开光，离开几何光学就没有眼镜行业。
更不会有眼镜行业的发展。
所以，学习几何光学对眼镜行业的各类从业人员来说是十分重要的，掌握几何光学的基本理论是保持眼镜行业高质量。
高标准服务的根本保证。
为了知识的科学性和一致性，人们对于光学中的距离、高度、角度的正负和光的方向作了规定，常用规则如下：1．光线均假定从左向右而行2．距离计算(1)物距、像距、焦距、曲率半径都从折射面或反射面起计算；(2)与入射交线方向一致为正，与入射光线方向相反为负(3)焦物距(z)、焦像距(z'，)各从物侧主焦点像则主焦点起计算．正负号规则同前。
3．高度计界物像的高在主轴上方正立者为正，在主轴下方倒立者为负。
4。
角度从主轴或法线起测量其同光线的夹角，如为顺时针时为正．逆时针为负。
5．字母点的位置用大写正体英文字母表示，如A、B、C、D、E、F等；屈光度、聚散度用大写斜体英文字母表示，如D、V；距离线段用小写斜体英文字母表示，如f，s、r等；而角的表示则用希腊字母表示，如。
、P等。
我们了解了光学的符号规则，就为了解光学原理打下了一个基础，提供了方便。
一、光的直线传播定律在均匀介质中，光沿直线传播。
也可以表述为：在均匀介质中，光线是一直线。
光的直线传播是我们日常生活和工作中司空见惯的现象。
当我们看一本书，或看一个文件时，总要使我们的视线正对所要看的文字，这正说明光是沿直线传播的。
人们在实际生活中运用这一规律的例子，也是不胜枚举的，如人们在门上通过门镜观察来访人；驾驶汽车的司机其正前方的挡风玻璃必定透明这些无不说明对这一规律的认同和应用。
眼镜行业中透镜光心的移动，是遵循光线直线传播定律的鲜明实例，对镜架尺寸同顾客瞳孔距离不相适应的镜例来说；通过透镜光心向内或向外移动。
使镜片的光学中心正好同顾客的视线相合，使顾客获得最佳矫正效果，这样做的原因正是基于光的直线传播规律。
二、光的反射定律(一)光的反射当一条光线投射到两种均匀介质的平面分界面上时，一般分成两条光线，一条由界面返回到原介质中，另一条由界面折入另一介质中。
其中投射光线称为入射线；返回到原介质中的光线称为反射线；折入另一介质中的光线称为折射线。
通过入射线与界面的交点（A）的直线(AN)，这条直线叫做法线。
入射光线与法线所构成的平面称为入射面；法线与反射光线所构成的平面称为反射面：折射光线同法线所构成的平面称为折射面。
入射光线同法线的夹角称为入射角(图l一6中的i )法线同反射光线和反射光线所构成的夹角称为反射角(图1-6中I' )；折射光线同法线所构成的夹角称为折射角(图1-6中的i )(二)反射定律(1)反射光线、入射光线、总是和法线处在同一平面上：入射光线分居于入射点界面法线的两侧。
(2)反射角等于入射角，i' ＝以图l一6)(三)平面反射光线投射于光滑平面(平面镜)产生的反射现象称为平面反射。
平面反射的成像法如图l一7所示。
通过作图法求像，当物点B位于光滑乎面之前，自B发出的入射光线与法线重合时，入射光线BN必然沿原路反射回来，其反射光线必是NB．B的像点必在这条线上。
该线是入射线，法线和反射线的重合线。
从B发出的一条光线BE，以入射角i相交于平面EN于E，根据反射定律．可以知道光将沿EG反射。
当从G点进行观察，好象B在BF处，而BJ点正好是CE的延长线同法线BN的交点。
因为BJ是由虚光线会聚而成，所以BJ是B的虚像。
三角形BEN和B，EN是全等的，这可以通过几何法证明，根据几何定理可知BN＝B'N。
从上可以看出平面反射成像规律如下：(1)一对共轭的物点和像点必定位于过物点的平面法线(2)物距与保炬相等；(3)物与像等大。
(四)平面镜转动时，反射光线的变动当反射面转动时，反射光也要发生方向位置的改变，如图l- 8所示，当反射平面EN转动EN／时，反射光线CG位移到EG，，EN和EN'的夹角，我们称为平面旋转角。
其角度暂用α表示；EG和EG'的夹角．我们称之为反射光线旋转角，其角度用β表示，其数量可以表示为：β＝2α。
，即反射光线旋转角度等于反射平面旋转角度的2倍。
在验光工作中，特别是检影法验光时，都要求平面镜不宜转动过快，检查者和被捡眼的良好配合．道理正在于此。
操作过快、配合不佳，由于反射光线的变动影响检查者的观测，常导致检查结果的不准确。
三、光的折射定律(一)光的折射当光线投射在两种均匀介质(n和n')的分界面(A)上时，必有一部分光线透过界面(A)折入另一介质(n')中，这部分光线(AG)就称做拆射光线。
光通过密度不同的介质时。
光线必然发生传播方向的改变，这种现象就叫做光的折射或屈光。
入射光线(BA)与界面交于A，过A点引垂直于界面的直线(AN)，这条线叫做法线，入射光线和法线的夹角，叫入射角(图l- 9中的i)。
AG为光线透过界面而发生屈折后的光线，这条线叫做折射光线，它与法线的夹角叫折射角(图l一9中的i')。
入射光线和折射光线的夹角叫做偏向角(图1-9中的S)图1-9 光折射(二)折射定律(1)入射光线与折射光线、法线同处在一个平面上；(2)入射光线和折射光线位于法线两侧；(3)simi／simi'＝n'／n，即：入射角的正弦值与折射角的正弦值的比，同第一介质折射率与第二介质折射率的比成反比。
(三)影响折射的因素1．介质密度当光线由光疏介质进入光密介质时(即n'＞n时)．折射光线向法线偏移，折射角小于入射角(即i'＜i，图1-10中(a)当光线由光密介质进入光疏介质时(即当n'＜n时)．折射光线向背离法线方向偏移，折射角大于入射角(即i'＞i，图1一l0中(b))。
2.入射角折射程度的强弱同光线的入射角有关，入射角越大，光线的屈折程度越强，入射角越小，光线的屈折程度越弱.（1）当入射角为零时，光线垂直地投射到二个介质的界面时，进入另一介质的光线并不改变原来的方向，折射将不发生.(2)折射角的极限值为90 ．即拆射角只能小于或等于90 ，其数学表达式为：i'≤90 。
当折射角等于90 时，相应的入射角叫做临界角。
入射光线以大于临界角的角度，投射于界面，其光线不能透过界面进入第二介质，而是被全部反射回原介质中去，这种现象就叫做光的全反射。
界面，其光线不能透过界面进入第二介质，而是被全部反射回原介质中去，这种现象就叫做光的全反射。
球面反射球面(单球面)既是一个简单的光学构造，又是组成许多光学仪器的基本部件。
单球面镜只是一个圆球面的一部分．球面镜的曲率半径即为该圆球面的球半径，圆球的中心就是作为该球面一部分的球面镜的曲率中心，球面镜只有参照光轴．任何通过曲率中心达到球面的直线都可以作为球面镜的参照光轴。
直线与球面的交点称为反射镜的顶点，球面镜曲率中心和顶点的连线就称作球面镜的轴，如图1一11中所示：BAC为一球面．O为曲率中心，A为顶点．OA为球面(BAC)的轴。
图1-11 凸球面镜一般光学系统成象的基础是光在球面上的反射和折射。
为了了解一般光系统的成象规律，我们先就球面的反射做一讨论。
平行于球面轴的光线投射到镜面时，必然发生反射，对于凹面镜，反射光线将向主轴上一点会聚(图1-12)，凹面镜从顶点(A)到主焦点(F')的方向和反射光线行进方向一致；对于凸面镜，反射光线将成为发散光线而背离主轴，反射光线的反向延长线必同主光轴交于一点F'，其项点(A)到主焦点(F')的方向和反射光线的行进方向相反。
图1-12 凹透镜、主焦点[F')和焦点距(f')一、符号规则假定光线自左向右行进．计算中有关长度和角度符号规定如下：(一)点的位置的确定确定主光轴上点的位置时。
1．从顶点(图1-12和图1一13中的A)算起；2．顶点右方距离的数值为正，顶点左方距离的数值为负；3．轴外一点到轴的距离。
在主光轴上方时数值为正，反之则为负。
图1-13 凸面镜：主焦点(F')二)角度的确定'确定光线方向和主光轴(或球面法线)的夹角时，1．从主光轴(或球面法线)算起；2．按顺时针方向旋转的角．其数值为正．按逆时针方向旋转的角，其数值为负；3．计算主光轴与法线夹角时，从主光轴算起。
图1-14符号规则示意符号规则的应用，参见图l-14。
在标记线段或角度时，一般用英文小写字母，字母只可以表示数值的绝对值。
