电力系统继电保护(第二版)复习资料

电力系统继电保护辅导资料二主题：课件第二章电网的电流保护第1-2节——单侧电源网络相间短路的电流保护、电网相间短路的方向性电流保护学习时间：2013年10月7日－10月13日内容：我们这周主要学习第二章的第1-2节，单侧电源网络相间短路的电流保护和电网相间短路的方向性电流保护的相关内容。

希望通过下面的内容能使同学们加深电网电流保护相关知识的理解。

一、学习要求1．掌握三段式电流保护的配合原则、整定计算，会阅读三段式电流保护的原理图；2．理解方向性电流保护中方向元件的作用，能正确按动作方向分组配合、整定计算。

二、主要内容（一）单侧电源网络相间短路的电流保护1．继电器（1）基本原理能自动地使被控制量发生跳跃变化的控制元件称为继电器。

当输入信号达到某一定值或由某一定值突跳到零时，继电器就动作，使被控制电路通断。

它的功能是反应输入信号的变化以实现自动控制和保护。

继电器的继电特性：(也称控制特性)继电器的输入量和输出量在整个变化过程中的相互关系。

图1 继电特性继电器的返回系数r K ：返回值r X 与动作值op X 的比值。

即r r opX K X 过量继电器：反应电气量增加而动作的继电器。

其返回系数小于1，不小于0.85。

欠量继电器：反应电气量降低而动作的继电器。

其返回系数大于1，不大于1.2。

（2）继电保护装置的基本分类● 按动作原理：电磁型、感应型、整流型、晶体管型、集成电路型、微机型等继电器。

● 按反应的物理量：电流继电器、电压继电器、功率方向继电器、阻抗继电器和频率继电器等。

● 按作用：起动继电器、时间继电器、中间继电器、信号继电器和出口继电器等。

Y Y min 0（3）过电流继电器动作电流(I op )：使继电器动作的最小电流。

返回电流(I re )：使继电器由动作状态返回到起始位置时的最大电流。

2.单侧电源网络相间短路时电流量值特征正常运行：负荷电流短路：三相短路、两相短路k k s E I K Z Z ϕϕ=+式中，E ϕ——系统等效电源的相电动势；s Z ——保护安装处至系统等效电源之间的阻抗；k Z ——短路点至保护安装处之间的阻抗；K ϕ——短路类型系数（三相短路取１，两相短路取2）。

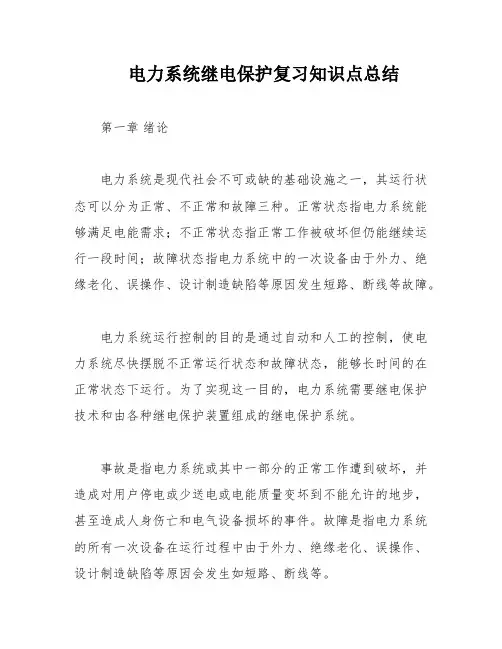

电力系统继电保护复习知识点总结第一章绪论电力系统是现代社会不可或缺的基础设施之一，其运行状态可以分为正常、不正常和故障三种。

正常状态指电力系统能够满足电能需求；不正常状态指正常工作被破坏但仍能继续运行一段时间；故障状态指电力系统中的一次设备由于外力、绝缘老化、误操作、设计制造缺陷等原因发生短路、断线等故障。

电力系统运行控制的目的是通过自动和人工的控制，使电力系统尽快摆脱不正常运行状态和故障状态，能够长时间的在正常状态下运行。

为了实现这一目的，电力系统需要继电保护技术和由各种继电保护装置组成的继电保护系统。

事故是指电力系统或其中一部分的正常工作遭到破坏，并造成对用户停电或少送电或电能质量变坏到不能允许的地步，甚至造成人身伤亡和电气设备损坏的事件。

故障是指电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路、断线等。

继电保护装置是一种自动装置，能够反应电力系统中电气设备发生故障或不正常运行状态，并动作与断路器跳闸或发出信号。

保护装置的基本任务是自动、迅速、有选择性的将故障元件从电力系统中切除，使元件免于继续遭到损坏，保障其它非故障部分迅速恢复正常运行；反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

保护装置的构成包括测量比较元件、逻辑判断元件和执行输出元件。

测量比较元件用于测量通过被保护电力元件的物理参量，并与其给定的值进行比较，根据比较结果，给出“是”“非”“1”性质的一组逻辑信号，从而判断保护装置是否应启动。

逻辑判断元件根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。

执行输出元件根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

对电力系统继电保护的基本要求包括可靠性、选择性、速动性和灵敏性。

继电保护第二版课后答案继电保护是电力系统中非常重要的部分，继电保护的主要作用是防止电力系统中的过负载、短路、地面故障等问题。

继电保护的工作原理非常复杂，需要深入研究。

为了评估学生对继电保护的理解，许多教育机构都会为这个课程提供练习题及课后答案。

在这篇文章中，我们将为你呈现继电保护第二版课后答案。

第一部分：继电保护的基础知识1.什么是电力系统？电力系统是由发电机、输电线、变压器、配电线等设备构成的，用于将电力从生产地传送到各个用电终端的系统。

2.什么是继电保护？继电保护是一种利用电力系统中的电信号来判断电力系统的运行状态，一旦判断出异常状态，则立即切断电源，以保护电力系统不受损坏的控制手段。

3.什么是短路？短路是电力系统中发生的一种结电故障，其原因可能是电线受损或者设备失效等，这种故障会引起大量电流在短时间内流过电力系统中的电路，可能会造成火灾或爆炸等危险事故。

第二部分：继电保护的操作1. 欠压保护是用来保护什么的？欠压保护主要是用来保护电力系统的设备，例如变压器和电动机等。

2. 什么是过流保护？过流保护是一种常见的继电保护方法，它可以监测电力系统中的电流，并在电流超过设定值的时候切断电源，以保护电力系统不受损坏。

3. 继电保护与保险丝有何不同？虽然继电保护和保险丝都可以保护电力系统，但是它们之间的差异是显然的。

保险丝是一种被动式防护工具，只有在电路中的电流超过某个临界值时，才能切断电源。

而继电保护是一种主动式的防护工具，它可以根据电力系统的运行状态主动判断，一旦遇到异常情况就立即作出响应。

第三部分：继电保护的测试及断路器的选择1. 继电保护的测试为什么这么重要？继电保护的测试可以确保继电器工作正常，判断设备的性能，从而保障电力系统的安全运行。

2. 如何选择适合的断路器？要选择适合的断路器，需要根据电力系统的电压、电流、容量等因素进行考虑，并对断路器进行科学合理的设计和安装。

第四部分：如何学习继电保护？1. 要了解继电保护的理论基础。

电力系统继电保护一．选择填空题1.高压电网中，单相接地短路次数占所有短路次数的85%以上。

2.继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成。

3.每个重要的电力元件配备两套保护，既是主保护和后备保护，后备保护包括远后备和近后备保护。

4.对继电保护的四个基本要求：可靠性、选择性、速动性和灵敏性。

（故障切除时间等于保护装置和断路器动作时间的总和）5.返回电流与启动电流的比值称为继电保护的返回系数，可表示为K re=I re/I op，返回系数恒小于1。

6.整定原则按躲开下一条线路出口短路的条件整定。

7.三段保护范围最大，一段保护灵敏性最强。

8.电流保护的接线方式有三相星形接法和两相星形接法两种方式。

9.在两相星形接线的中性点上再接入一个继电器，利用这个继电器能提高灵敏系数。

10.潜动是指在只加入电流信号或只加入电压信号的情况下，继电器就能够动作的现象。

发生潜动的最大危害是在反方向出口处三相短路时，此时U r≈0，而I r很大，方向元件本应将保护装置闭锁，如果此时出现了潜动，就有可能使保护装置失去方向性而误动作。

造成潜动的原因主要是形成方波开环运算放大器的零点漂移。

11.消弧线圈有完全补偿（容易引起震荡）、欠补偿（容易引起电压谐波）及过补偿三种补偿（使用最多）。

12.测量阻抗用Z m来表示，它定义为保护安装处测量电压U m与测量电流I m之比，即Z m=U m/I m13.距离保护一般由启动、测量、震荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成。

14.并联运行的电力系统或发电厂之前出现功率角范围周期性变化的现象，称为电力系统震荡。

15.电力系统的失步震荡属于严重的不正常运行状态，而不是故障状态，大多数情况下能够通过自动装置的调节自行恢复同步，或者在预订的地点由专门的震荡解列装置动作解开已经失步的系统。

用来防止系统震荡时保护误动的措施，就称为震荡闭锁。

16.电力系统震荡时，电压最低的这一点称为震荡中心。

电力系统继电保护第一章电力系统的故障和不正常运行状态及引起的后果1、电力系统的故障：三相短路k(3)、两相短路k(2)、单相短路接地k(1)、两相短路接地k(1,1)、断线、变压器绕组匝间短路、复合故障等。

2、事故、故障、不正常运行状态的区别：事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至造成人身伤亡和毁坏电气设备等等。

不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障。

小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

故障：电力系统运行中，电气元件发生短路、断线式的状态均视为故障状态。

（包括相间短路、接地短路、输电线路断线。

主要有电流增大、电压电流之间相位角改变、测量阻抗发生变化、出现负荷和零序分量、电气元件流入和流出电流的关系发生变化。

）故障和异常运行方式不可避免，而事故则可以避免。

3、继电保护装置指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

主要作用：通过预防事故或缩小事故范围来提高系统的可靠运行。

4、继电保护装置的基本任务（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，并保证其它无故障元件迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于发出信号，以便值班员及时处理，或由装置自动进行调整，或将那些继续运行就会引起损坏或发展成为事故的电气设备予以切除。

（3）继电保护装置还可以与电力系统中的其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行的可靠性。

5、对继电保护的基本要求选择性；速动性；灵敏性；可靠性对四性的评价：以上四条基本要求，选择性是关键，灵敏性必须足够高，速动性达到要求即可，最重要的是必须满足可靠性的要求。

1.1常见的不正常工作状态。

答：所有的等式约束条件均满足，部分的不等式约束条件不满足但不是故障的电力系统工作状态称为不正常工作状态。

常见的不正常工作状态类型：过电压、频率降低、频率升高、过电压、系统发生震荡。

1.2继电保护装置的概念。

答：能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

1.3电力系统继电保护的基本任务。

答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行。

（2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定延长时间。

以免暂短的运行波动造成不必要的动作和干扰引起的误动。

1.4动作于跳闸的继电保护的四个基本技术要求的含义。

答：1、可靠性:包括安全性和信赖性，是对继电保护性能的最根本要求。

安全性是指不发生误动作，信赖性是指不发生拒绝动作。

2、选择性：指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。

3、速度性：尽可能快地切除故障，以减少设备及用户在大电路电流，低电压下运行时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。

4、灵敏性：是指对于其保护范围内发生故障或不正常运行状态的反应能力。

2.1三段式电流保护的整定原则。

答：一段的整定(电流速断保护)原则：按照躲过本线路末端的最大短路电流，动作时间理论上为0，但是实际中应该是保护装置发出信号直到断路器完全断开。

二段的整定（限时电流速断保护）原则：躲开下级各相邻元件电流速断保护的最大动作范围来整定，动作时间时0.5--0.3秒。

电流三段的整定（定时限过电流保护）原则是：躲开本元件最大负荷电流来整定，动作时间按照阶梯型原则整定，即是从同一方向的最后一个三段保护算起，倒着往上数t=0，t1=0+0.5，t2=0+0.5+0.5，以此类推，每上一级得电流三段动作时间都比下一相邻线路的时间多一个时间等级0.5秒2.2电流保护的接线方式。

第一章问答：1.电力系统继电保护的基本任务是什么？发生故障时自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行。

反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免暂短的运行波动造成不必要的动作和干扰引起的误动。

2.电力系统短路有哪些：单相接地短路、两相短路、两相接地短路、三相短路。

3.发生短路的后果有哪些?通过短路点的很大短路电流和所燃起的电弧，使故障元件损坏。

短路电流通过非故障元件，由于发热和电动力作用，会使其的损坏或缩短其使用寿命。

电力系统中部分地区的电压大大降低，使大量的电力用户的正常工作遭到破坏或产生废品。

破坏电力系统中各发电厂之间并列运行的稳定性，引起系统振荡，甚至使系统瓦解。

选择、填空1.继电保护装置的构成部分：测量比较元件、逻辑判断元件、执行输出元件。

2.对继电保护的要求，灵敏系数的要求？可靠性：包括安全性和信赖性。

选择性：指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍然继续安全运行。

速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、低电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。

灵敏性：指对其保护范围内发生故障或不正常运行状态的反映能力。

灵敏系数的要求：一般灵敏性系数在 1.2---2 之间。

第二章电网的电流保护问答：0《φk《90，其功率方向继电1.什么是90度接线方式？优缺点？动作内角范围的确定？当器的动作内角？是指系统三相对称，且功率因数cosφ=1的情况下，加入继电器的电流Ir，超前电压Ur90度的接线方式优点：对各种两相短路都没有死区适当选择内角后，对线路上各种相间故障保证动作的方向性缺点：不能清除电压死区动作内角范围的确定。

三相短路时0《a《90 （0《φk《90）两相短路时 30《a《60动作条件—90《φr+a《90或cos（φr+a）》0选择、填空1.电流1段、2段动作电流的整定原则、优缺点：电流1段是按躲过线路末端最大三相短路电流整定，优点是作为本线路首端主保护，动作迅速，缺点是不能保护线路全长，只能15%左右、电流2段是按躲过相邻元件末端最大三相电流或相邻元件电流速断保护的动作电流配合，按两个条件中较大的整定，优点是作为本线路首端的近后备，本线路末端的主保护，相邻下一线路首段的远后备，能保护全长，缺点是不能作为相邻下一线路的完全远保护。

第五章输电线路的自动重合闸5-1电力系统的输配电线路上为什么要装置自动重合闸装置？对自动重合闸装置有哪些基本要求？答：电力系统的故障中，输电线路尤其是架空线路的故障占绝大多数，而绝大多数的故障是暂时性故障，因此可以在输配电线路上装置自动重合闸。

对自动重合闸装置的基本要求：1手动跳闸时不应重合2手动合闸于故障线路时自动重合闸不重合3用不对应原则启动4动作迅速5不允许任意多次重合6动作后应能自动复归7能与继电保护动作配合5-2重合闸的类型有哪些？它们一般适用于什么网络？答：重合闸的类型有：单相重合闸、三相重合闸、综合重合闸三种。

三相重合闸适用于110kV及以下的网络，单相重合闸适用于220kV-500kV的网络，综合重合闸适用于330-500kV及以上的网络。

5-3单相重合闸中选相元件的作用和类型是什么？目前高压网络中常用的选相元件是哪一种？为什么？答：单相重合闸中选相元件的作用是单相故障时选出故障相。

其类型有相电流选相元件、相电压选相元、阻抗选相元件和反应两相电流差的突变量选相元件。

目前高压网络中常用的选相元件是电流突变量选相元件。

因为其它的选相元件都有限制范围。

如：相电流选相元件中的过电流继电器的启动电流是按照躲过线路最大负荷电流和单相接地非故障相电流整定的。

适用于装在线路的电源端且短路电流较大的线路上才能使用。

对于长距离重负荷，短路电流小的线路上不能采用。

相电压选相元件中的低电压继电器的启动电压是按照躲正常运行和非全相运行时母线可能出现的最低电压整定的。

适用于装在小电源侧或单电源受电侧（这一侧的电流选相元件不满足选择性和灵敏性）或很短的线路上（需检验灵敏性）。

阻抗选相元件是在每相上都装带补偿电流的 0接线的阻抗元件，可以明确选择故障相，但在单相带过渡电阻接地短路时，由于接地电阻及对侧零序电流的助增作用，线路两侧的阻抗选相元件可能出现相继动作现象，当发生两相接地故障时，也有两个选相元件可能会相继动作。

电力系统继电保护第二版pdf1 电力系统继电保护电力系统继电保护是一种重要的技术，它可以有效地防止电力系统中电力故障的发展、发生和扩散，从而避免给大众生产、生活造成不利影响。

自二战以来，电力系统继电保护在技术上取得了巨大发展，获得了广泛的应用。

1.1 继电保护的基本思想继电保护的基本思想是通过对电力系统中不同设备及结构的电气特性监测，及时检测异常电网及各种机电设备紧急状况，并采取必要的保护措施，从而实现电力系统的安全、稳定和可靠运行，即“检测、发现、记录和处理”。

1.2 继电保护的类型根据功能和作用，电力系统的继电保护分为一般保护和过载保护两大类，而一般保护又可以分为定位保护、稳相保护和短路保护三大类。

1.2.1 定位保护定位保护用于定位故障点，它属于一种断点保护，用于准确地定位异常段的断开防止故障的蔓延，它是电力系统的一种重要的继电保护。

1.2.2 稳相保护稳相保护是一种流程无功实施的方式，稳相保护的基本原理是：当系统相击失谐时，分布式立即检测，然后根据检测结果执行动作，以达到抢救相击系统的目的。

1.2.3 短路保护短路保护是电力系统保护的一类特殊保护，它主要是通过监测系统中分布式传感器对不同枝路的电流谐波信息，计算判断网架结构中短路电流的大小及持续时间，以确定是什么类型的短路，并在必要时切断短路支路，保护各种机电设备。

1.3 继电保护的重要性电力系统继电保护的重要性不言而喻，它可以实现对电力系统断路器、变压器、电抗器等设备的保护，保障设备的正常运行；保证设备安全运行时间的延长；避免或减少因电网故障而造成的损失；有助于缩短故障恢复时间。

综上所述，电力系统继电保护对电力系统的安全与发展起着重要的作用。

1、发电机转子绕组内部短路须（）（2.0）A、重绕B、焊接C、浸漆D、包扎正确答案： A2、方向电流保护是在电流保护的基础上，加装一个（）（2.0）A、负荷电压元件B、复合电流继电器C、方向元件D、复合电压元件正确答案： C3、圆特性中的幅值比较原理和相位比较原理都可以应用于（）。

（2.0）A、直线特性B、曲线特性C、圆特性D、无序特性正确答案： A4、零序电流的正方向是（）（2.0）A、由变压器的中性点经线路指向接地故障点B、由变压器的中性点经线路指向正常负荷侧C、由正常负荷侧经线路指向接地故障点D、由负荷侧经线路指向变压器中性点正确答案： A5、什么是电流继电器的动作电流（）（2.0）A、使继电器动作的电流B、使继电器动作的最大电流C、使继电器动作的最小电流D、无法判断正确答案： C6、在整定计算上，一般采用系统（）运行方式来整定选择性（2.0）A、正常B、全接线C、最小D、最大正确答案： D7、发电机励磁回路两点接地时，下列现象正确的是（）（2.0）A、励磁电流指示零或增大，励磁电压降低，无功指示降低B、励磁电流指示零，励磁电压降低，无功指示升高C、励磁电流指示增大，励磁电压升高，无功指示降低D、励磁电流指示零或增大，励磁电压降低，无功指示升高正确答案： A8、母线运行方式的切换对母线保护的影响是（）（2.0）A、母线运行方式变化时，母线上各种连接元件在运行中需要经常在两条母线上切换B、母线运行方式切换时需要把保护退出C、母线运行方式的切换会导致母线保护误动D、以上都不正确正确答案： A9、变压器后备保护采用复合电压闭锁是为了（）（2.0）A、提高保护的可靠性B、防止保护拒动C、提高保护的灵敏性D、防止保护误动正确答案： C10、所谓继电器常开触点是指（）（2.0）A、正常时触点断开B、继电器线圈带电时触点断开C、继电器线圈不带电时触点断开D、短路时触点断开正确答案： C11、（）决定了发电机承受负序电流的能力（2.0）A、负序电流与时间的乘积B、负序电流的平方与时间的乘积C、负序电流与时间的平方乘积D、负序电流的平方与时间的平方的乘积正确答案： B12、接地距离保护反应故障为（）（2.0）A、接地故障B、相间故障C、一相断线D、两相断线正确答案： A13、为保证保护动作的选择性，过电流保护动作延时是按（）原则整定的。

第2次作业一、判断题（本大题共100分，共 40 小题，每小题 2.5 分）1. 高频距离保护不受线路分布电容的影响。

2. 设置变压器差动速断元件的主要原因是防止区内故障电流互感器饱和产生高次谐波致使差动保护拒动或延缓动作。

3. 相间距离保护的Ⅲ段定值，按可靠躲过本线路的最大事故过负荷电流对应的最大阻抗整定。

4. 系统振荡过程中发生不接地的多相短路故障时，允许个别的相邻线路相间距离保护无选择性动作。

5. 为防御变压器过励磁应装设负序过电流保护。

6. 在小接地电流系统中，零序电流保护动作时，除有特殊要求（如单相接地对人身和设备的安全有危险的地方）者外，一般动作于信号。

7. 线路允许式纵联保护较闭锁式纵联保护易拒动，但不易误动。

8. 为防止保护误动作，变压器差动保护在进行相量检查之前不得投入运行。

9. 发电机不完全差动保护只对定子绕组相间短路有保护作用，而对绕组匝间短路不起作用。

10. 为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。

11. 过流保护在系统运行方式变小时，保护范围也将变小。

12. 对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是：先跳故障相，重合单相，后加速跳单相。

13. 当线路断路器与电流互感器之间发生故障时，本侧母差保护动作三跳。

为使线路对侧的高频保护快速跳闸，采用母差保护动作三跳停信措施。

14. 继电保护动作速度愈快愈好，灵敏度愈高愈好。

15. 无时限电流速断保护不能够保护线路的全长。

16. 自动重合闸时限的选择与电弧熄灭时间无关。

17. 完全纵差保护不能反映发电机定子绕组和变压器绕组匝间短路。

18. 系统等值阻抗最小时，其中所有的保护处于最大方式。

19. 发电机转子一点接地保护动作后一般作用于全停。

20. 在一定的负荷电流下，电流互感器变比越大，二次开路电压越高。

21. 考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

电力系统继电保护课后习题答案1 绪论继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

）单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。

所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。

如图1-1所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器答：线路保护应接TA1，母线保护应接TA2。

第一章电力系统继电保护基础知识一、电力系统基本知识 (1)1．什么是电力系统的稳定和振荡? (1)2．电力系统振荡和短路的区别是什么? (2)3．电力系统振荡时，对继电保护装置有哪些影响?哪些保护装置不受影响? (3)4．加强和扩充一次设备来提高系统稳定性有哪些主要措施? (3)5．长距离输电线的结构、短路过渡过程的特点及其对继电保护的影响是什么? (3)6．我国电力系统中中性点接地方式有几种?它们对继电保护的原则要求是什么? (4)7．什么是大接地电流系统?什么是小接地电流系统?它们的划分标准是什么? (4)8．大接地电流系统接地短路时，在不同故障情况下，零序电流的幅值变化有什么特点? (5)9．试分析接地故障时，零序电流与零序电压的相位关系。

(6)10．大接地电流系统接地短路时，电压、电流、功率的分布有什么特点? (7)11．平行线路之间的零序互感，对线路零序电流的幅值及与零序电压间的相量关系有什么影响? (8)12．什么情况下单相接地故障电流大于三相短路电流? (8)13．什么情况下两相接地故障的零序电流大于单相接地故障的零序电流? (9)14．中性点不接地系统中，由母线引出多回线路，试画出某线路单相接地时的对地电容电流分布图。

．915．试述小接地电流系统单相接地的特点。

当发生单相接地时，为什么可以继续运行1～2h? (10)16．小接地电流系统中，为什么采用中性点经消弧线圈接地? (11)17．什么是消弧线圈的欠补偿、全补偿、过补偿? (11)18．中性点经消弧线圈接地系统为什么普遍采用过补偿运行方式? (11)19．试分析系统三相短路时的短路电流，求f—O"的三相短路电流。

………………………………．1220．什么是有名制和标么制?如何求电力系统中线路、变压器、发电机电抗的有名值和标么值? (14)21．对称分量法所用的运算子口的含义是什么? (16)22．怎样用对称分量法把三相不对称相量分解为正序、负序、零序三组对称分量? (16)23．试述电力系统中线路、变压器、发电机的负序阻抗及线路、变压器的零序阻抗的特点。
