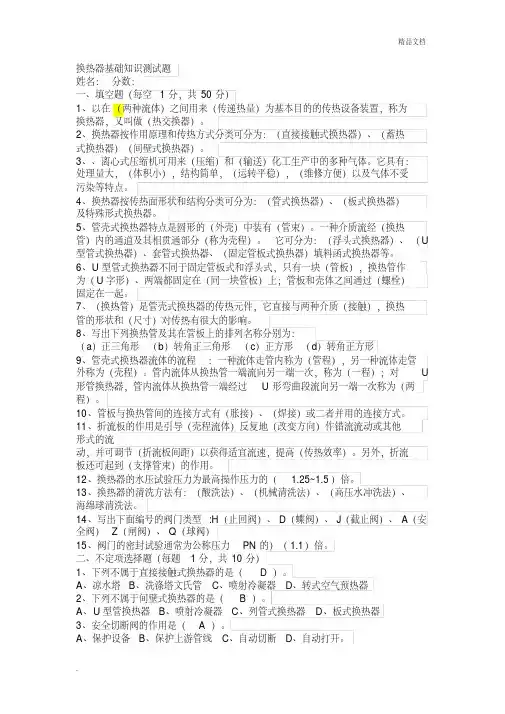

换热器基础知识测试题
姓名：分数：
一、填空题（每空1分，共50分）
1、以在（两种流体）之间用来（传递热量）为基本目的的传热设备装置，称为换热器，又叫做（热交换器）。
2、换热器按作用原理和传热方式分类可分为：（直接接触式换热器）、（蓄热式换热器）（间壁式换热器）。
3、、离心式压缩机可用来（压缩）和（输送）化工生产中的多种气体。它具有：处理量大，（体积小），结构简单，（运转平稳），（维修方便）以及气体不受污染等特点。
4、换热器按传热面形状和结构分类可分为：（管式换热器）、（板式换热器）及特殊形式换热器。
5、管壳式换热器特点是圆形的（外壳）中装有（管束）。一种介质流经（换热管）内的通道及其相贯通部分（称为壳程）。它可分为：（浮头式换热器）、（U 型管式换热器）、套管式换热器、（固定管板式换热器）填料函式换热器等。
6、U型管式换热器不同于固定管板式和浮头式，只有一块（管板），换热管作为（U字形）、两端都固定在（同一块管板）上；管板和壳体之间通过（螺栓）固定在一起。
7、（换热管）是管壳式换热器的传热元件，它直接与两种介质（接触），换热管的形状和（尺寸）对传热有很大的影响。
8、写出下列换热管及其在管板上的排列名称分别为：
（a）正三角形（b）转角正三角形（c）正方形（d）转角正方形
9、管壳式换热器流体的流程：一种流体走管内称为（管程），另一种流体走管外称为（壳程）。管内流体从换热管一端流向另一端一次，称为（一程）；对U 形管换热器，管内流体从换热管一端经过U形弯曲段流向另一端一次称为（两程）。
10、管板与换热管间的连接方式有（胀接）、（焊接）或二者并用的连接方式。
11、折流板的作用是引导（壳程流体）反复地（改变方向）作错流流动或其他形式的流
动，并可调节（折流板间距）以获得适宜流速，提高（传热效率）。另外，折流板还可起到（支撑管束）的作用。
12、换热器的水压试验压力为最高操作压力的（1.25~1.5）倍。
13、换热器的清洗方法有：（酸洗法）、（机械清洗法）、（高压水冲洗法）、海绵球清洗法。
14、写出下面编号的阀门类型:H（止回阀）、D（蝶阀）、J（截止阀）、A（安全阀）Z（闸阀）、Q（球阀）
15、阀门的密封试验通常为公称压力PN的）（1.1）倍。
二、不定项选择题（每题1分，共10分）
1、下列不属于直接接触式换热器的是（D ）。
A、凉水塔
B、洗涤塔文氏管
C、喷射冷凝器
D、转式空气预热器
2、下列不属于间壁式换热器的是（B ）。
A、U型管换热器
B、喷射冷凝器
C、列管式换热器
D、板式换热器
3、安全切断阀的作用是（A ）。
A、保护设备
B、保护上游管线
C、自动切断
D、自动打开。
4、关于浮头式换热器优点说法错误的是（C D ）。
A、管束可以抽出，以方便清洗管、壳程
B、介质间温差不受限制
C、不可用于结垢比较严重的场合
D、不可用于管程易腐蚀场合
5、关于浮头式换热器说法错误的是（C ）。
A小浮头易发生内漏B金属材料耗量大，成本高20%
C不可在高温、高压下工作D结构复杂
6、干气密封控制系统的作用（A B ）。
A、为密封提供干燥、干净的气源
B、监测密封的使用情况
C、能够直观的查看干气密封的好坏
D、能监测密封的受力情况7、在炼油厂所用的
7、换热器中最常用的管长是（B ）。
A、3.0m
B、6.0 m
C、7.5m
D、9.0m
8、下面哪项不是旋塞阀的结构部件（A ）。
A、阀板
B、塞子
C、填料
D、阀体
9、填料函式换热器现在已很少采用的原因错误的是（D ）。
A、填料处易产生泄漏
B、不适用于易挥发、易燃、易爆、有毒及贵重介质
C、使用温度也受填料的物性限制
D、设计结构形式已被淘汰
10、下列换热器中，用于流体的预热，以提高整套工艺装置的效率的是（B ）。
A、过热器
B、预热器
C、冷却器
D、冷凝器
三、判断题（每题1分，共20分）
1、加热器用于把流体加热到所需温度，被加热流体在加热过程中会发生相变。（× ）
2、再沸器用于加热已被冷凝的液体，使其再受热汽化，加热过程中会发生相变。（√ ）
3、间壁式换热器适用于冷、热流体不允许混合的场合。（√ ）
4、金属材料换热器由金属材料加工制成的换热器，因金属材料导热系数大，故此类换热器的传热效率低。（× ）
5、换热管在管板上的排列形式，一般在固定管板式换热器中多用三角形排列，浮头式换热器多用正方形排列。（√ ）
6、换热管在管板上的排列形式，三角形排管多，结构紧凑，但管外清洗不方便；正方形排管少，结构不够紧凑，但管外清洗较方便。（√ ）
7、管箱位于壳体的一端，其作用是控制及分配管程流体。（× ）
8、管壳式换热器的壳体都是圆筒形的，直径较小时用无缝钢管制作，直径较大时用钢板卷制焊接而成。（√ ）
9、在壳程出口接管处常装有防冲板或称缓冲板。（× ）
10、换热器装置系统蒸汽吹扫时，可以对有涂层的换热设备直接进行吹扫。（× ）
11、对按压差设计的换热器，在运行过程中可以短暂的超过规定的压差。（× ）
12、操作人员应严格遵守安全操作规程，定时对换热设备进行巡回检查，检查基础支座稳固及设备泄漏等。（√ ）
13、有防腐涂层的冷换设备在操作运行时，应严格控制温度，避免涂层损坏。（√ ）
14、管板与换热管的胀接连接是利用管子与管板材料的硬度差，选材时管子材料硬度要高于管板材料硬度。（× ）
15、换热器的焊接连接形式工艺简单、不受管子与管板材料硬度的限制。（√ ）
16、消除管板与管束间的“间隙腐蚀”，可采用胀接和焊接并用的连接方式。（
√ ）
17、折流板是设置在壳体内与管束平行的弓形或圆盘－圆环形平板。（× ）
18、在冷凝器中，由于冷凝传热系数与蒸汽在设备中的流动状态无关，因此不需要设置折流板。（√ ）
19、折流板的固定是通过拉杆和定距管来实现的。（√ ）
20、换热器在出厂时已做好了泄漏检查，所有在开工前可以不试压。（× ）
四、识图题（每空1分，共8分）
写出下列换热器各部件的名称
1、管板
2、管程隔板
3、管箱
4、折流挡板
5、壳体
6、管束
7、浮头
8、封头、
五、简答题（每题3分，共12分）
1、简述换热设备的开停过程。
答：换热设备装置开停工过程中，换热器应缓慢升温和降温，避免造成压差过大和热冲击，同时应遵循停工时“先热后冷”，即先退热介质，再退冷介质；开工时“先冷后热”，即先进冷介质，后进热介质。
2、固定管板式换热器的特点有哪些？
答：（1）、旁路渗流较小；（2）、锻件使用较少，造价低；（3）、正常情况无内漏；（4）、传热面积比浮头式换热器大20%～30%。
3、板式换热器的优点
①传热系数高；②末端温差小；③板式换热器的污垢系数远低于管壳式换热器；
④压降低；⑤结构紧凑；⑥换热面积大，维修拆装方便。
4、换热器传热效果差的原因有哪些？
（1）.换热管结垢；（2）.水质不好、油污与微生物多；（3）.隔板短路
