汽车电路分析-试题A

新能源汽车整车电路分析期末考试试卷1继电器的作用叙述不正确的是 [单选题] *A、小电流控制大电流B、保护开关触点C、进行远程控制D、加快开关时间(正确答案)2、一般轿车后窗玻璃采用的除霜方式是： [单选题] *A将暖风机热风吹至后风窗玻璃B采用独立使暖风装置并将热风吹至风窗玻璃C电热丝加热(正确答案)D以上都不对3、下列用电设备用并联方式连接的是 [单选题] *A 蓄电池和电流表B转向灯和闪光器C前照灯和制动灯(正确答案)D水温传感器和水温表4、大众公司汽车电路图中节点标记“31”的含义是 [单选题] *A蓄电池正极供电线B接地线(正确答案)C点火供电线D起动供电线5、交流发电机“B”接线柱的含义是 [单选题] *A磁场接线柱B中性接线柱C输出接线柱(正确答案)D起动接线柱6电喇叭配用继电器的目的是 [单选题] *A为了是喇叭能通过较大的电流B为了使喇叭的声音更响C为了提高喇叭触电的开闭频率D为了保护按钮触点(正确答案)7我国汽车用低压导线的颜色代号“P”代表 [单选题] *A黑色B棕色C粉红色(正确答案)D淡蓝色8在控制件与用电部件之间使用（）的电路称间接控制电路 [单选题] * A手动开关B电路断路器C继电器(正确答案)D保险丝9为了保证电控单元可靠搭铁，电控单元与车身间（）搭铁线 [单选题] * A有一条B没有C有多条(正确答案)D可有可无10负温度系数的热敏电阻随温度的增加而电阻（） [单选题] * A升高B没影响C不变D下降(正确答案)11汽车仪表与报警系统受（）开关控制 [单选题] *A点火(正确答案)B危险C起动D空调12电路接通时电流低于正常值表明是什么类型的问题 [单选题] * A断路B短路C线路电阻过大(正确答案)D熔丝熔断13导线的截面面积主要取决于 [单选题] *A用电设备的工作电流(正确答案)B用电设备的内阻C导线的机械强度D导线的材料14汽车倒车开关一般安装在（） [单选题] *A发动机上B离合器上C转向柱上D变速器上(正确答案)15每个电动后视镜的镜片后面都有四个电动机来实现后视镜的调整（） [单选题] *对(正确答案)错答案：错16发电机的电压调节一般是通过控制励磁电压的大小来实现的 [单选题] *对(正确答案)错答案：对17转向灯为汽车转弯路面照明 [单选题] *对(正确答案)错答案：错18对于工作电流很小的用电设备，选用导线截面积时还应保证有足够的机械强度[单选题] *对(正确答案)错答案：对19只有点火开关处于ON的位置时，危险警报灯才能工作 [单选题] *对(正确答案)错答案：错20插接器是汽车电路中线速的中继站，所有的插接器均采用了闭锁装置 [单选题] *对(正确答案)错答案：对21单线制是指从电源到用电设备只用一根导线连接 [单选题] *对(正确答案)错答案：对22所有汽车用电设备与电源串接在电路中 [单选题] *对(正确答案)错答案：错23高压导线一般绝缘包层很薄，但线芯截面积很大 [单选题] *对(正确答案)错答案：错24继电器的85和86都是触点接线柱标记。

一、填空题（每空格1分，共10分）1、写出汽车电路的特点 、 、 、 、 和设有保护装置。

2、一般轿车仪表主要有燃油表 、 、和 。

3、电路保护装置主要是指 、 和断路器 二、判断题（每空格2分，共20分）（ ）1、每个电动后视镜的镜片后面都有四个电动机来实现后视镜的调整。

（ ）2、发电机的电压调节一般是通过控制励磁电压的大小来实现的。

（ ）3、转向灯为汽车转弯路面照明。

（ ）4、对于工作电流很小的用电设备,选用导线截面积时还应保证有足够的机械强度。

（ ）5、只有点火开关处于ON 的位置时，危险警报灯才能工作。

（ ）6、插接器是汽车电路中线束的中继站，所有的插接器均采用了闭锁装置。

（ ）7、单线制是指从电源到用电设备只用一根导线连接。

（ ）8、所有汽车用电设备与电源串接在电路中。

（ ）9、高压导线一般绝缘包层很薄，但线芯截面积很大。

（ ）10、继电器的85和86都是触点接线柱标记。

三、单项选择题（每空格2分，共40分）1、电路接通时电流低于正常值表明是什么类型的问题（ ）A 、断路B 、短路C 、线路电阻过大D 、熔丝熔断 2、一般轿车后窗玻璃采用的除霜方式是：（ ） A 、将暖风机热风吹至后风窗玻璃 B 、采用独立式暖风装置并将热风吹至风窗玻璃 C 、电热丝加热 D 、以上都不对3、导线的截面面积主要取决于 ( )。

A 、用电设备的工作电流B 、用电设备的内阻C 、导线的机械强度D 、导线的材料 4、导体的电阻是导体本身的一种性质，下列措施能改变导体电阻大小的是（ ） A 、增大通过导体的电流 B 、增加通过导体的电量 C 、增大导体两端的电压 D 、将导体拉细拉长5、继电器的作用叙述不正确的是（ ）A 、小电流控制大电流B 、保护开关触点C 、进行远程控制D 、加快开关时间 6、解释右图各脚的功能，正确的有（ ） A 、E 脚是发电机充电线。

B 、B 脚是磁激线C 、F 脚是控制充电指示灯D 、N 脚是中性线7、电控汽油发动机一定转速下点火时间受以下条件控制（ ）A 、原始点火提前角B 、基本点火提前角C 、修正点火提前角D 、前三个提前角相加 8、传统点火系中附加电阻与点火线圈的连接方式是（ ）A 、与点火线圈的初级绕组并联B 、与点火线圈的初级绕组串联C 、与点火线圈的次级绕组并联D 、与点火线圈的次级绕组串联 9、为了稳定电源电压，在电路中需串接一个稳压器的仪表是( )A 、里程表B 、电流表C 、电热式燃油表D 、电子转速表10、下列用电设备以并联方式连接的是（ ）A 、蓄电池和电流表B 、转向灯和闪光器C 、前照灯和制动灯D 、水温传感器和水温表 11、汽车倒车灯开关一般安装在（ ）A 、发动机上B 、离合器上C 、转向柱上D 、变速器上12、关于霍尔效应式无触点点火系，技师A 说，当霍尔传感器转子缺口转至永久磁铁与霍尔发生器之间时，点火线圈的初级绕组电流被切断，在点火线圈次级绕组产生高压。

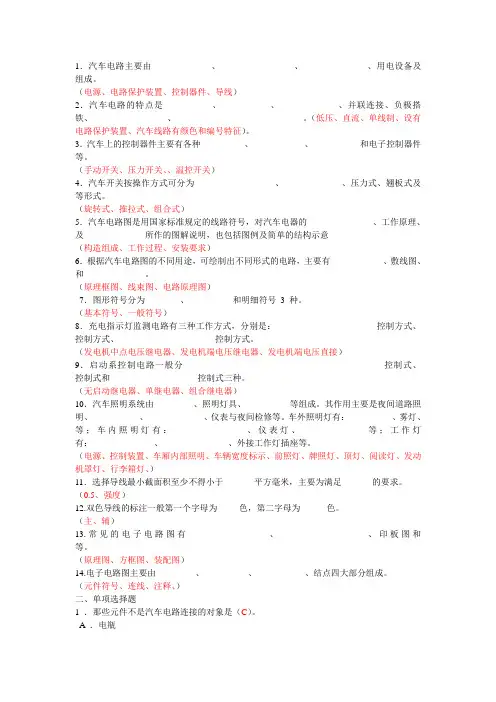

1．汽车电路主要由、、、用电设备及组成。

（电源、电路保护装置、控制器件、导线）2．汽车电路的特点是、、、并联连接、负极搭铁、、。

（低压、直流、单线制、设有电路保护装置、汽车线路有颜色和编号特征）。

3．汽车上的控制器件主要有各种、、和电子控制器件等。

（手动开关、压力开关、、温控开关）4．汽车开关按操作方式可分为、、压力式、翘板式及等形式。

（旋转式、推拉式、组合式）5．汽车电路图是用国家标准规定的线路符号，对汽车电器的、工作原理、及所作的图解说明，也包括图例及简单的结构示意（构造组成、工作过程、安装要求）6．根据汽车电路图的不同用途，可绘制出不同形式的电路，主要有、敷线图、和。

（原理框图、线束图、电路原理图）7．图形符号分为、和明细符号3 种。

（基本符号、一般符号）8．充电指示灯监测电路有三种工作方式，分别是：控制方式、控制方式、控制方式。

（发电机中点电压继电器、发电机端电压继电器、发电机端电压直接）9．启动系控制电路一般分控制式、控制式和控制式三种。

（无启动继电器、单继电器、组合继电器）10．汽车照明系统由、照明灯具、等组成。

其作用主要是夜间道路照明、、、仪表与夜间检修等。

车外照明灯有：、雾灯、等；车内照明灯有：、仪表灯、等；工作灯有：、、外接工作灯插座等。

（电源、控制装置、车厢内部照明、车辆宽度标示、前照灯、牌照灯、顶灯、阅读灯、发动机罩灯、行李箱灯、）11．选择导线最小截面积至少不得小于平方毫米，主要为满足的要求。

（0.5、强度）12.双色导线的标注一般第一个字母为色，第二字母为色。

（主、辅）13.常见的电子电路图有、、印板图和等。

（原理图、方框图、装配图）14.电子电路图主要由、、、结点四大部分组成。

（元件符号、连线、注释、）二、单项选择题1 ．那些元件不是汽车电路连接的对象是（C）。

A ．电瓶B ．空气流量传感器C ．燃油压力调节器2 ．对于4环电阻最后一环代表的是( B )A.电阻的阻值B.电阻误差C.数字后面添加的“0”3 ．用指针式万用表R×1K档测量硅二极管红表笔接二极管的正极，黑表笔接二极管的负极，其指针应指在什么位置（A）。

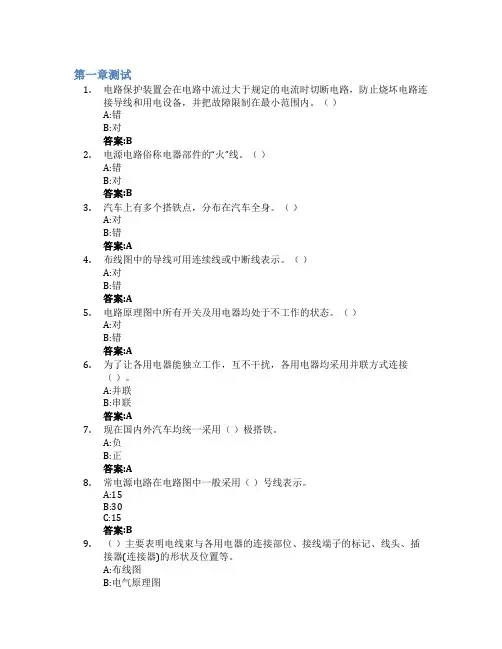

第一章测试1.电路保护装置会在电路中流过大于规定的电流时切断电路，防止烧坏电路连接导线和用电设备，并把故障限制在最小范围内。

（）A:错B:对答案:B2.电源电路俗称电器部件的“火”线。

（）A:错B:对答案:B3.汽车上有多个搭铁点，分布在汽车全身。

（）A:对B:错答案:A4.布线图中的导线可用连续线或中断线表示。

（）A:对B:错答案:A5.电路原理图中所有开关及用电器均处于不工作的状态。

（）A:对B:错答案:A6.为了让各用电器能独立工作，互不干扰，各用电器均采用并联方式连接（）。

A:并联B:串联答案:A7.现在国内外汽车均统一采用（）极搭铁。

A:负B:正答案:A8.常电源电路在电路图中一般采用（）号线表示。

A:15B:30C:15答案:B9.（）主要表明电线束与各用电器的连接部位、接线端子的标记、线头、插接器(连接器)的形状及位置等。

A:布线图B:电气原理图C:电器连接简图D:线束图答案:D10.按全车各独立电气系统划分，图中既有电气设备图形符号，又有电气设备外形特征图形的是（）。

A:电气原理图B:布线图C:电器连接简图D:线束图答案:C第二章测试1.普通低压导线采用单股铜质线芯结构，这是由于铜质多股线芯能够反复弯曲而不易拆断。

（）A:对B:错答案:B2.线束在拐弯处或有发生相对移动的部件不应拉得太紧。

（）A:对B:错答案:A3.继电器实际上是用较小的电流去控制较大电流的一种“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。

（）A:错B:对答案:A4.更换熔断丝时，一定要与原规格相同;不要随意使用比原规定容量大的熔断丝。

（）A:对B:错答案:A5.符号的意义由其形式决定，可根据需要进行缩小或放大。

（）A:对B:错答案:A6.汽车上各种电器设备所用的连接导线选择的原则是长时间工作的电器设备可选用实际载流量（）的导线。

短时间工作的用电设备可选用实际载流量60%一100%的导线。

A:40%B:60%答案:B7.额定电仔细思考并作答：丝，流过的电流超过（）时，保险丝会在60s内熔断。

山东工商学院2020学年第一学期电路分析课程试题 A卷（考试时间：120分钟，满分100分）特别提醒：1、所有答案均须填写在答题纸上，写在试题纸上无效。

2、每份答卷上均须准确填写函授站、专业、年级、学号、姓名、课程名称。

一单选题 (共20题，总分值40分 )1. 已知某RL串联电路的等效复阻抗为，若，则电阻的值及电路的频率为（）（2 分）A. ，；B. ，；C. ，；D. ，。

2. 关于回路电流方程的通式，下列叙述中，（）是错误的。

（2 分）A. 自电阻是回路本身的电阻之和，恒为正；B. 互电阻是回路之间支路的电阻之和，根据回路电流在公共支路的方向有正、负之分；C. 方程右边的为回路中沿回路电流流向的电压源的电压降的代数和；D. 回路电流自动满足KCL。

3. 已知RLC串联电路上的电阻电压，电感电压，电容电压，则该串联电路的端电压为（）。

（2 分）A. 13VB. 7VC. 5VD. 1V4. 已知一个的理想电流源与一个的电阻相串联，则这个串联电路的等效电路可用（）表示。

（2 分）A. 的理想电压源B. 的理想电流源C. 的理想电压源与的电阻相并联的电路D. 的理想电压源与的电阻相并联的电路5. 对于具有n个结点、b条支路的电路，可列出_________________个独立的KCL方程，可列出_________________个独立的KVL方程。

下列叙述正确的是（）。

（2 分）A. b n+1，n 1B. n1，b n+1C. b n1，n 1D. n1，b n16. 若、两电容并联，则其等效电容为（）。

（2 分）A.B.C.D.7. 已知一个的理想电流源与一个的电阻相并联，则这个并联电路的等效电路可用（）表示。

（2 分）A. 的理想电流源B. 的理想电压源C. 的理想电压源与的电阻相串联的电路D. 的理想电压源与的电阻相串联的电路8. 已知在非关联参考方向下，某个元件的端电压为5V，流过该元件的电流为2mA，则该元件功率状态为（）。

《电路分析》期末考试试题（A)一、 填空：要求有计算过程。

（每空5分,共15分）1、图1所示电路中理想电流源的功率为 —60W 。

（4分)2、图2所示电路中电流I 为 －1.5A .3、图3所示电路中电流U 为 115V 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。

（每种方法10分，共计30分.要求有计算过程。

)图4 图5 图6I=6A三、 求图5所示电路中的电压U ab 。

（10分) U ab =60V四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。

(10分) U=8.01V五、求图7中各二端网络的等效电阻。

（15分）图7(a)36Ω；(b）12Ω；(c）－6Ω。

(每题5分，共15分）六、电路如图8所示,开关K闭合前电路已稳定，用三要素法求K闭合后的u c（t)。

（10分)解：uc(0+）=5V （2分)uc（∞）=10V （2分)τ=RC=10s （2分）uc(t）=10—5e—0.1t V （4分)七、（5+5=10分）电路如图9所示.已知:U=8V,Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3—j1Ω。

（1）求输入阻抗Zi； (2）求•I.解：（1)Zi=2Ω;（2) I1=4∠0A1图8 图9《电路分析》期末考试试题(B)一、选择题（单选)：（20分）1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为（ C ）。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系,下列各式正确的有(D）.A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为（A ) .A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、 L eq=L1L2—M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( C）A、电阻性质B、电感性质C、电容性质二、填空:（每空2分，共14分)1、图1。

《汽车电路识图》期末试卷A一、单项选择题（20分）1.大众电路图中30号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器2.大众电路图中X号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器3.大众电路图中S6表示（）A 保险丝及位置 B. 保险丝及电流大小 C .用电器 D.开关4.通用电路图双向箭头表示（）。

A 数据线 B.输出信号 C .输入信号 D.网关5.起动系统一定包括（）A.起动机点火开关起动继电器B.起动机点火开关C .起动机起动继电器 D.起动机起动按钮模块6.大众轿车汽油机电子控制系统所采用的传感器能识别发动机缸上止点位置的是（）A.节气门位置传感器B.转速传感器 C .霍尔传感器 D空气流量传感器7.汽车上装有两个电源，是指蓄电池和（）A 起动机 B. 发动机 C .发电机 D.干电池8.汽车电路特点：低压、直流、（）A 单线、负极搭铁、用电器并联 B. 单线、正极搭铁、用电器串联C .单线、负极搭铁、用电器串联 D.双线、负极搭铁、用电器并联9.汽车电路主要由（）、控制装置、用电设备及导线组成。

A.电源、电源保护装置B.电源、开关C.发电机、保险丝D.发电机、蓄电池、断路器10.汽车电路根据各自的功能不同，可分为（）A.直接控制电路与间接控制电路B.电源电路、搭铁电路及控制电路C.电源电路、搭铁电路D.电源电路、控制电路二、判断题（30分)1.目前汽车电源电压有12V和24V两种。

（）2.常见执行器有电磁阀、继电器、电动机、灯、蜂鸣器和蓄电池等。

（）3.普通低压导线一般为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型（聚氯乙烯绝缘包层）和QFR型（聚氯乙烯丁腈复合绝缘包层）两种。

（）4.屏蔽网，其作用是将导线与外界的磁场隔离，避免导线受外界磁场影响而产生干扰。

（）15.丰田电路图三角形表示搭铁位置。

（）16.大众电路图中A8表示中央集线盒A区域第8个针脚。

汽车电工电子技术试题含答案一、单选题（共43题，每题1分，共43分）1.汽车线路中电线束烧坏的原因是主要是由于（）原因引起的A、断路B、电压过大C、电阻过小D、电流过大正确答案：D2.内阻是汽车铅酸蓄电池的一个很重要的数据，下列说法中正确者是（）。

A、内阻应保持在较大的数值B、电池放电快完时，内阻会减小C、蓄电池的额定容量大，则内阻也变大D、内阻越小，则负载能力越强正确答案：D3.某正弦交流电电压v=220sin314t伏，该交流电电压的平均值为（ )A、198B、0C、311D、220正确答案：B4.关于汽车硅整流发电机的正、负极性二极管的说法，正确的是（）。

A、外壳形状各异B、负极性二极管外壳直径更大C、外壳均为负极D、正极性二极管的外壳接发电机的火线柱正确答案：D5.当汽车铅酸蓄电池刚充电终了时，检测其两端的稳定电压应为（）A、12.6VB、13.2~14.8VC、13.5~14.5VD、15V以上正确答案：D6.检修汽车整流发电机时不能用（）办法。

A、试火法B、测电压C、测电阻D、测电流正确答案：A7.关于并联电路特性的说法，错误的是（）。

A、不论负载大小，各个负载两端的电压都相等B、任一分路负载断路，并不会影响其他负载上原本流过的电流C、负载连接越多，对总电流而言，其流通的面积将增大，因此，当并联越多负载时，其总电阻将越小，电路电流越大。

D、各分路的电流视其电阻大小而定：电阻越小，流过电流越小；反之，电阻越大，则流过电流越大。

正确答案：D8.利用一个三输入端或非门电路来控制某电动油泵的搭铁，其三输入端分别为A、B、C，要使这个电油泵工作，应当使（）状态。

A、三输入端均为高电平B、三输入端均为低电平C、A为高电平，B与C为低电平D、A为低电平，B与C为高电平正确答案：B9.车辆的其他状况均可，但汽车前照灯不够亮，最易产生此故障的原因是（）A、发电机的电压调节器不良B、蓄电池电压过低C、前照灯的灯具搭铁不良D、交流发电机输出电压过低正确答案：C10.有保护功能的易熔线常用于汽车的电路中，关于易熔线的说法，正确的是（）A、在线束上目测可以检查易熔线的状况B、易熔线常用于汽车的充电电路C、检测易熔线两端有电压则其状态良好D、易熔线常用于汽车的仪表电路正确答案：B11.按计数器的进位制或循环模数分类,计数器可为( )计数器。

《电路分析基础》试题试卷(A卷)考试时间：120分钟总分一二三四100 20 10 10 60题目部分，（卷面共有26题，100分，各大题标有题量和总分）一、单选题（10小题，共20分）1．对称三相电路，Y形联接负载阻抗Z=6+ j 8 ，Y形联接电源线电压为220V，则负载的相电流有效值为（ C ）A、38AB、22AC、12.7AD、8.98A2．图示并联谐振电路的谐振角频率等于( B )A、500rad/sB、1000rad/sC、2000rad/sD、100rad/s3．某电感线圈等效电阻R=1Ω，电感L=0.5H，接于电流i(t)=52cos(2t -15°)A的电流源两端，则负载吸收的平均功率为( B )A、50WB、25WC、502WD、252W4．电路的图是用以表示电路几何结构的图形，图中的支路和结点与电路的（A ）一一对应。

A、支路和结点B、元件及其端子C、电流和电压5．图示电路中电流I等于（A ）A、2AB、-2AC、3AD、-3A6．一个线性有源二端网络可以用（D ）电路等效A、电压源和电阻的并联 \ 电压源和电阻的串联B、电流源和电阻的串联 \ 电流源和电阻的并联C、电流源和电压源的并联 \ 电压源间只能串联，电流源间只能并联。

D、电流源和电阻的并联7．某电感线圈等效电阻R=1Ω， 电感L=0.5H ，接于电流i (t )=52cos (2t -15°)A 的电流源两端，则此电感线圈两端的电压为 ( A ) A 、u (t )=10 cos (2t +30°)V B 、u (t )=10 cos (2t +60°)V C 、 u (t )=52cos (2t +30°)V D 、u (t )=52cos (2t -45°)V 8．图示单口网络相量模型的等效阻抗等于( )A 、(5+j4)ΩB 、(5+j3)ΩC 、(5+j2)ΩD 、(5+j5)Ω9．如图所示，已知电容的电压u C (t )=2e t V ， 则在t =0s 时，电容贮能为（ C ）A 、0.JB 、2JC 、4JD 、8J10．动态电路是指含有（ B ）元件的电路，其电路方程是微分方程。

2021-2022年度大学期末考试试卷《电路分析基础(第2版)》大学考试试题A卷及参考答案填空题（每空1分, 共22分）1.大小和方向均不随时间变化的电压和电流称为电, 大小和方向均随时间变化的电压和电流称为电, 大小和方向均随时间按照正弦规律变化的电压和电流被称为___ 电。

2.凡是用电阻的串并联和欧姆定律可以求解的电路统称为电路, 若用上述方法不能直接求解的电路, 则称为电路。

3.两个正弦量之间的相位之差称为相位差, 频率的正弦量之间不存在相位差的概念。

4.与正弦量具有一一对应关系的复数电压、复数电流称之为。

最大值的模对应于正弦量的值, 有效值的模对应正弦量的值, 它们的幅角对应正弦量的。

5.理想并联谐振电路谐振时的阻抗 , 总电流等于。

6、当实际变压器的很小可以忽略时, 且耦合系数K= 时, 称为变压器。

这种变压器的量和量均为有限值。

7、三相电源作Y接时, 由各相首端向外引出的输电线俗称线, 由各相尾端公共点向外引出的输电线俗称线, 这种供电方式称为制。

二、判断下列说法的正确与错误（每小题1分, 共7分）1.集总参数元件的电磁过程都分别集中在各元件内部进行。

（）2.叠加定理只适合于直流电路的分析。

（）3.电抗和电阻的概念相同, 都是阻碍交流电流的因素。

（）4.几个复阻抗相加时, 它们的和增大；几个复阻抗相减时, 其差减小。

（）5、串联谐振电路不仅广泛应用于电子技术中, 也广泛应用于电力系统中。

（）6.由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。

（）7、三相电路只要作Y形连接, 则线电压在数值上是相电压的倍。

（）三、单项选择题（每小题2分, 共14分）1、两个电阻串联, R1：R2=1：2, 总电压为60V, 则U1的大小为（）A.10VB.20VC.30V2.自动满足基尔霍夫第一定律的电路求解法是（）A.支路电流法B.回路电流法C.结点电压法3、电容元件的正弦交流电路中, 电压有效值不变, 当频率增大时, 电路中电流将（）A.增大B.减小C.不变4、在RL串联的交流电路中, R上端电压为16V, L上端电压为12V, 则总电压为（）A.28VB.20VC.4V 5、下列说法中, （ ）是不正确的。

电大电路分析基础直流电路部分一、 单项选择题1、图1所示电路中的电流I 为（ AA. -1AB. 1AC. 2A2、图2所示电路中电流I 为（ B A. 5A B. -15AC. -5A3、图3针正向偏转，示数10A A. I 1=10A ，C. I 1=10A ，U=12V +4、图4所示电路中，电流A. -3V B. 5AC. 2A5、图5所示电路中U 为（A. 30V B. -10VC. -40V 6、图6A. 1A ，2W B. 2A ，4WC. 2A ，2W7、图7A. 0A ，2WB. 1A ，2WC. 1A ，4W 8、图8动时，电流I 1、I 2A. I 1减小，I 2增大B. I1增大，I 2减小C. I 1不变，I 2减小9、图9所示电路中，电压U ab 的数值是（ C A. 0V B. 2VC. 10V 10、图10所示电路的I 、U 表达式为（ B ）。

A. I 1=I-I S ，U=gI I S --B. I 1=-I-I S ，U=gII S -- C. I 1=I-I S ，U=gI I S- 1、在正弦交流纯电感电路中，电压与电流的关系是（ C ）。

A. i=Lu B. I=L U C. I=L Uω2、在正弦交流纯电容电路中，电压与电流的关系是（A. i=C u ωB. I=CU C. I=U ωC3、通常所说的交流电压220V 是指它的（ A ）。

A.有效值B. 平均值C.最大值4、图1A. 灯泡A 变亮 B. 灯泡B 变亮 C. 灯泡C 变亮5、图2所示是某电路中某一支路的电压u 和电流i 的波形，可以判断该支路是（ A ）。

A . 电阻电感串联电路B. 电阻电容串联电路C . 纯电感电路6、已知电路某元件的电压u 和电流i 分别为u=141cos （i=7sin （314t-1200）A ，则该元件的性质是（ A ）。

A. 电容B. 电感C. 电阻7、已知电路某元件的电压u 和电流i 分别为u=10cos （ωi=5sin （ωt+1100）A ，则该元件的性质是（ C ）。

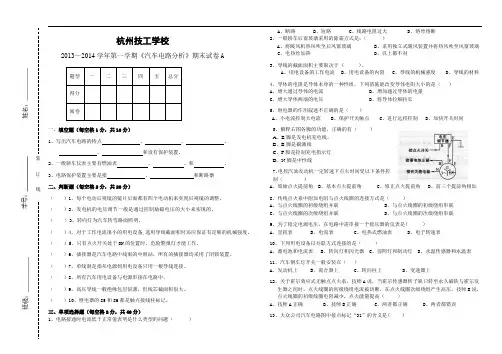

重庆民生职业技术学院2012-2013学年第一学期《汽车电路分析》期末考试试题（A卷）考试时间：120 分钟考核方式：闭卷专业汽车电子年级 2011级姓名学号一、选择题：（本大题共10小题，每小题2分，共20分。

在每小题中给出的四个选项中，只有一项是符合题目要求的。

）1.在日产车系中点火开关上的标致ON或IG表示（）。

A.附件专用B.启动C.点火D.断开2.为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车辆上使用的保护装置的是（）。

A.熔断丝B.易熔线C.刀开关D.断电器3.一种电路图对线路图作了高度的简化，图面清晰，电路简单明了，通俗易懂，电路连接控制关系清楚，对迅速分析排除电器设备的故障十分有利，这种电路图属于（）。

A.元件位置图B.电路接线图C.电路原理图D.线束图4.下列汽车车灯哪个属于汽车信号灯（）。

A.汽车转向灯B.汽车牌照灯C.汽车仪表灯D.汽车前照灯5.导线的截面面积主要取决于（）A.用电设备的工作电流B.用电设备的内阻C.导线的机械强度D.导线的材料6.选定熔断器时可以根据电路最大设计电流来选定熔断器的额定电流，其关系是（）。

A. 熔断器额定电流×60% = 电路中最大设计电流B. 熔断器额定电流×70% = 电路中最大设计电流C. 熔断器额定电流×80% = 电路中最大设计电流D. 熔断器额定电流×90% = 电路中最大设计电流7.汽车发电机给蓄电池充电时，下列说法正确的是（）。

A. 电流表指针为正，表针指示值越大，说明蓄电池亏电越多B. 电流表指针为正，表针指示值越大，说明蓄电池亏电越少C. 电流表指针为负，表针指示值越大，说明蓄电池亏电越多D. 电流表指针为负，表针指示值越大，说明蓄电池亏电越少8.在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含意是（）A.与蓄电池正极相连，始终有电的接线柱B. 与蓄电池负极搭铁相连的接线柱C.可以通过一个特定开关搭铁的接线柱D. 在点火开关正常接通时才与蓄电池正极相接的接线柱9.下列哪个性能不属于半导体的特征（）A.杂敏性B.热敏性C.电敏性D. 光敏性10.汽车发动之后，点火开关自返回（）。

电路基本分析电路基础期末考试试卷1A卷一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2.当电感元件在某时刻t的电流i(t)=0时，电感元件两端的电压u(t)不一定为零；同样，当u(t)=0时，i(t)不一定为零。

3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）分享于上学吧资料分享课后答案二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3.复功率~S的定义为~S=（），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z=22?，则线电流为（）；三相总有功功率为（）。

5.由q?u平面中一条曲线所确定的元件称为（）元件；由??i平面中一条曲线所确定的元件称为（）元件。

6.只具有单一节点对的电路的节点电压方程U=（），它称为（）定理。

7.n个节点、b条支路的连通图，其树支数为()，连支数为()。

8.已知某无源网络的导纳Y=(2+j2)S，则该网络的阻抗为（）?，网络为（）性。

9.选择u、i为关联参考方向时，50?电阻元件的u、i关系为（），100?F电容元件的u、i关系为（）,10mH 电感元件的u、i关系为（）。

10.RLC串联电路中，R=50?，L=50mH，C=10?F；电源电压U S=100V，则谐振时电流I=()；品质因数Q=()。

11.试为(a)、(b)两个图各选两种树，分别画在括号内。

（）,（）12.图示电路中，N0为不含独立源的线性网络。

期末复习资料一、 填空题1、电流源的电流是由_______________________决定的，但电流源两端的电压是由__________________________＿决定的。

2、非电量的电测法，就是将各种非电量（如温度、压力、速度、位移、应变、流量、液位等）变换为电量，而后进行测量的方法。

这种变换是由_______________________________完成的。

3、门电路是构成_______________________________电路的基本单元；触发器是构成_______________________________电路的基本单元；4、例如通常所说的交流电源电压220V ，就是指有效值为220V ，那么它的幅值为：_______________________________。

5、二极管加上正向电压_______________________；加反向电压_______________________。

6、理想电流源与理想电压源互换的条件是_______________________。

7、一个正弦电流)sin(1m ϕ+=t ωU u ，和一个正弦电压)sin(2m ϕ+=t ωI i ，两个正弦量是同频率的，则其相位差为：02190-=-=ϕϕψ，说明电压_______________________电流_______________________。

8、一个正弦电流)sin(1m ϕ+=t ωU u 1，和一个正弦电压)sin(2m ϕ+=t ωI i 2，两个正弦量是同频率的，则其相位差为：021180-=-=ϕϕψ，说明电压与电流的相位_______________________________。

9、电路的三大组成部分分别为______________________，_______________________，_______________________。

《汽车电路识图》试卷一一、填空题（每空2分，共30分）1、汽车电路的特点可以概括为：________ 、_________ 、__________ 、_________ 、_________ 、________ 、汽车导线有颜色和编号特征。

2、汽车电路广泛使用的电路保护装置有____________ 、__________、和3、常见的继电器有：________ 、_________ 和__________ 。

常闭继电器也称为_________ 继电器，常开继电器也称__________ 继电器。

4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联。

二、名词解释（每题5分，共10分）1、单线制：2、回路原则:2、所有的汽车都采用负极搭铁。

（）3、二极管具有单向导电性（）4、汽车上有两个电源，一个是蓄电池，一个是交流发电机（）5、使用二极管的时候，两个电极可以随便接。

（）6、电路图上开关的工作状态是无电状态。

（）7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器（）8、熔断器是一次性的产品，损坏后不能修理，只能更换。

（）9、ECM中文名称为汽车电控单元。

（）10、一般二极管在电路中实际承受的电压不能超过它的耐压值。

（）四、选择题（每题2分，共20分）1、下面不属于自动变速器档位指示灯的是（）。

A. P档B. R档C.M档2、汽车铅蓄电池的搭铁线是（）。

A.低压导线B.低压电缆线C.高压阻尼线3、连接分电器和火花塞的电线应采用（）。

A •低压导线 B.低压电缆线 C •高压阻尼线4、当通过熔断器的电流达到额定电流的 1.35倍时，熔丝会在（S 内熔断。

A . 60 B. 80 C. 100《汽车电路识图》试卷一三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。

（）5、混合继电器具有（）A .常开触点B .常闭触点C .常开触点和常闭触点6、为了保证一定的机械强度，一般低压导线截面积不小于（）mm 23A . 0.4B . 0.5 0.67、前转向灯的颜色为（ A .绿色 B .橙色 C .红色8、刹车灯的颜色为（ A .绿色 B .橙色 C .红色 9、内搭铁式发电机调节器在）搭铁。

汽车电路考试题库及答案一、单项选择题1. 汽车电路的基本组成包括电源、用电器、保护装置和（）。

A. 导线B. 继电器C. 保险丝D. 控制开关答案：A2. 汽车电路中，导线的主要作用是（）。

A. 连接电源和用电器B. 连接用电器和保护装置C. 连接保护装置和控制开关D. 连接控制开关和继电器答案：A3. 在汽车电路中，保险丝的作用是（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：B4. 汽车电路中，控制开关的主要作用是（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：CA. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：C二、多项选择题1. 汽车电路的基本组成包括（）。

A. 电源B. 用电器C. 保护装置D. 控制开关答案：ABCDA. 连接电源和用电器B. 连接用电器和保护装置C. 连接保护装置和控制开关D. 连接控制开关和继电器答案：ABCD3. 在汽车电路中，保险丝的作用包括（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：B4. 汽车电路中，控制开关的主要作用包括（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：C5. 汽车电路中，继电器的主要作用包括（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：CD三、判断题1. 汽车电路的基本组成包括电源、用电器、保护装置和导线。

（）答案：正确2. 汽车电路中，导线的主要作用是连接电源和用电器。

（）答案：正确3. 在汽车电路中，保险丝的作用是控制电路通断。

（）答案：错误4. 汽车电路中，控制开关的主要作用是保护电路。

（）答案：错误5. 汽车电路中，继电器的主要作用是转换电路。

（）答案：错误四、简答题1. 简述汽车电路的基本组成。

答案：汽车电路的基本组成包括电源、用电器、保护装置和导线。

汽车电路初级试题及答案一、选择题（每题2分，共10分）1. 汽车电路中，电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 从正极到正极D. 从负极到负极答案：A2. 汽车电路中，下列哪个元件是用于控制电路的通断？A. 电阻B. 电容C. 继电器D. 电感答案：C3. 汽车电路中，保险丝的作用是：A. 储存电能B. 保护电路C. 增加电阻D. 储存电流答案：B4. 在汽车电路图中，通常用哪个符号表示电池？A. ⚡B. ⚡️C.D.答案：C5. 汽车电路中，电压表是用来测量：A. 电流大小B. 电阻大小C. 电压高低D. 功率大小答案：C二、填空题（每题2分，共10分）1. 汽车电路中，电压的单位是______。

答案：伏特（V）2. 汽车电路中，电流的单位是______。

答案：安培（A）3. 汽车电路中，电阻的单位是______。

答案：欧姆（Ω）4. 汽车电路中，功率的单位是______。

答案：瓦特（W）5. 汽车电路中，电路的三种基本状态是______、______和______。

答案：开路、短路、通路三、简答题（每题5分，共20分）1. 请简述汽车电路中继电器的作用。

答案：继电器在汽车电路中的作用是控制电路的通断，它可以用较小的电流来控制较大的电流，从而实现对电路的保护和控制。

2. 汽车电路中，保险丝的作用是什么？答案：保险丝在汽车电路中的作用是保护电路，当电路中的电流超过保险丝的额定电流时，保险丝会熔断，从而切断电路，防止电路过载和损坏。

3. 汽车电路中，电压表和电流表有何不同？答案：电压表是用来测量电路中两点之间的电势差，而电流表是用来测量电路中通过的电流大小。

电压表通常并联在电路中，电流表则串联在电路中。

4. 请解释汽车电路中开路、短路和通路的含义。

答案：开路是指电路中某处断开，导致电流无法通过的状态；短路是指电路中某处直接连接，电流绕过负载直接流回电源的状态；通路是指电路中没有断开或短路，电流可以顺利通过的状态。

电路分析 试题〔Ⅱ〕一．单项选择题(将正确答案的号码填入括号内.每题2分,共30分)1. 图示回路中,电压U 1＝－5V, U 2＝2V,U 3＝－3V, 那么U 4＝〔 〕。

A. –10VB. –6VC. 0VD. 10V2. 图示电路中, 实际发出功率的元件是 ( )。

A. U S B. RC. U S 与I SD. I S3. 图示电路中, 电流I ＝〔 〕。

A. 0 AB. 3 AC. -5 AD. 5 A4. 图示电路中, 电压U ＝〔 〕。

A. 8 VB. －8 VC. 16 VD. －16 V5. 图示电路中, a 点电位是〔 〕。

A. －6 VB. 0 VC. 2 VD. 6 V6. 图示无源单口网络电路中,ab 间等效电阻R ab =〔 〕。

A. R 1//R 2//R 3B. R 1//R 3。

。

C. (R 1+R 2)//R 3D. (R 1+R 3)//R 27. 图示电路中, 电流I ＝〔 〕。

A. 5 AB. －5 AC. 1 AD. 2 A8．图示动态电路中, 开关在t ＝0时由a 打向b ，t > 0后，电路的时间常数τ＝〔 〕。

A. R(C 1+C 2)B. 1212RC C C C +C.τ1＝RC 1 ,τ2＝RC 21C 29.图示一阶电路中, 开关在t ＝0时断开，t > 0电感电流i L (t) = ( )。

A. 2e -2t AB. 2e AC. 3e -2t AD. 3e A10.正弦电压波形如图，它的瞬时表达式为〔 〕。

A. 100 cos(12t- 60°) VB. 502cos(12t+ 30°) VC. 100 cos(6πt- 60°) VD. 100 cos(6πt+ 60°) V 11. 正弦稳态无源单口网络，端口电压u(t) ＝100cos t V ，端口电流i (t) = 2sin( t + 30°)A, 那么单口网络的输入阻抗为〔 〕。
