自动点胶机的操作步骤
- 格式:docx
- 大小:193.91 KB
- 文档页数:2
四轴点胶机V8说明书
一、自动操作:
在主画面,按绿色的“运行”键,系统进入运行画面如下,此时机器仍处于待机状态。
在待机状态,按启动按钮,则机器开始点胶,点胶过程中,再次按启动按钮,则暂停。
暂停时,按启动按钮则继续点胶。
暂停时,按复位键则XY双轴复位到原点然后移动到停机点。
在待机状态下,按控制器面板上的停止按键(红色键)返回主画面。
二、手动操作:
在主画面,按“手动”键,则进入手动操作菜单选择画面。
在手动操作状态,按“停止”键则返回主画面。
手动操作状态显示如下:
在此菜单选择画面,按向上箭头键,可以移动光标;按确认键则进入对应选择项的手动操作画面。
手动移位画面、手动出胶画面、长度校准画面、手动抽胶画面,在对应的四个手动画面中,按画面中的提示操作就可以实现各种手动操作功能。
在手动移动画面,按“手动”键可以切换高速和低速。
手动出胶画面常用来校准A泵B泵的出胶量。
长度校准画面则用来校准XY 双轴的移动位置。
在这四个手动画面中,按红色的停止按键可以返回到手动菜单选择画面。
而在手动菜单选择画面,按红色的停止按键则返回主画面。

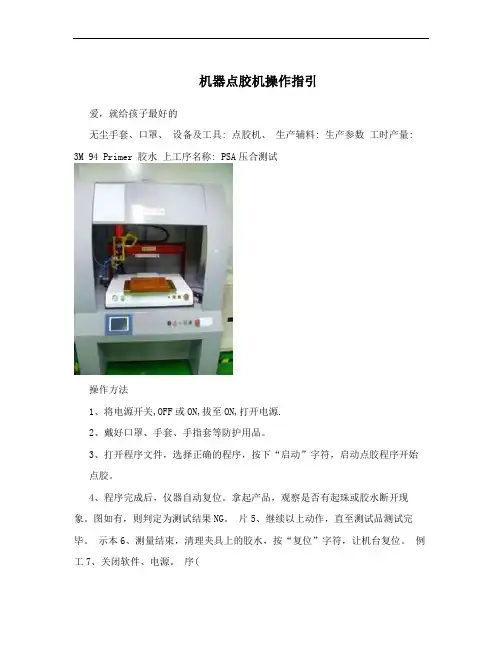

机器点胶机操作指引
爱,就给孩子最好的
无尘手套、口罩、设备及工具: 点胶机、生产辅料: 生产参数工时产量: 3M 94 Primer 胶水上工序名称: PSA压合测试
操作方法
1、将电源开关,OFF或ON,拔至ON,打开电源.
2、戴好口罩、手套、手指套等防护用品。
3、打开程序文件,选择正确的程序,按下“启动”字符,启动点胶程序开始
点胶。
4、程序完成后,仪器自动复位。
拿起产品,观察是否有起珠或胶水断开现象。
图如有,则判定为测试结果NG。
片
5、继续以上动作,直至测试品测试完毕。
示本
6、测量结束,清理夹具上的胶水,按“复位”字符,让机台复位。
例工
7、关闭软件、电源。
序(
胶
水
测
试 )
注意事项品质/检验要求
1)按照DB要求点胶后无起珠或断开现象。
1.拿产品必须轻拿轻放,避免损伤产品。
2)检测数量:FQC2后每批次出货32PCS. 3)接收标准AC=0,RE=1。
2.当出现胶水断开或起珠时,暂停作业,应立即报告相关人员。
下工序 FQC2
备注:
更多精彩请点击 :411206063。
自动点胶机操作规程《自动点胶机操作规程》一、概述自动点胶机是一种用于精确控制胶水流动和涂布的设备,通常应用于电子、汽车、医疗等行业。
正确操作自动点胶机对于保证产品质量和生产效率至关重要。
二、操作规程1. 开机前检查在开机前,操作人员需要对自动点胶机进行仔细检查,确保设备处于正常工作状态。
检查事项包括但不限于电源线、气源线、液压油位、控制系统等。
2. 安全操作在进行操作时,操作人员需佩戴防护眼镜和手套,确保工作区域干净整洁,避免发生意外伤害。
3. 参数设置根据所需的胶水流动和涂布要求,操作人员需在控制系统中设置相应的参数,包括胶水流量、速度、压力等。
4. 材料准备在使用前,操作人员需要准备好需要使用的胶水和相关材料,确保存储条件良好,避免影响涂布效果。
5. 测试运行在正式生产前,操作人员需要进行测试运行,确保设备工作正常,涂布效果良好。
6. 操作流程根据产品要求,操作人员需按照设定的参数和工艺流程进行操作,确保每个工序的涂布效果一致。
7. 异常处理在操作过程中,如遇到设备故障或涂布效果不理想的情况,操作人员需及时停机,并寻找原因进行处理。
8. 关机在结束工作后,操作人员需要将设备进行停机,并进行设备和工作区域的清洁工作。
三、注意事项1. 涂布胶水需符合工艺要求,避免使用过期或不适合的胶水。
2. 操作人员需定期对设备进行维护保养,确保设备的正常运行。
3. 如遇到设备故障无法处理时,需及时联系维修人员进行处理,避免造成不必要的损失。
通过严格执行《自动点胶机操作规程》,能够有效地保证生产的稳定性和产品的质量,同时也能够提高生产效率并减少因操作失误而引发的损失。
自动点胶机操作规程(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
1.0目的
对生产设备进行安全操作,以提高设备的完好率及利用率,确保操作员人身安全及产品生产能力和产品质量,延长设备的寿命。
2.0 适用范围
本公司自动点胶机
3.0内容说明
3.1 操作步骤
3.1.1接通总电源
3.1.2打开电源开关、气动开关。
3.1.3在点胶机上装入胶水。
3.1.4按产品的点胶要求在编程器上进行编程。
3.1.5将产品放入点胶机的定位夹具上,启动机器,完成点胶。
3.2参数设定
3.2.1电源:220V/50Hz;
3.2.2 气源压力:大于0.6MPa,小于0.8MPa。
3.3 失效防止
3.3.1启动时应检查点胶头内胶水是否堵塞,如堵塞则需清洁干净。
3.3.2中途停车或维修时,应关闭自动点胶机气动开关及电源开关。
3.3.3发现机身有异常声音时,须立即停止使用,报告维修人员进行处理。
3.3.4不得在机器运行时搬动胶枪头。
3.4 保养规定
3.4.1保持自动点胶机干净整洁,保证送胶系统无堵塞,操作员负责。
3.4.2应每月定期对机器进行检查保养,内容包括:对轴承及电机进行润滑、控制电源部
分、运行部分,维修员负责。
3.4.3每年应对机器进行一次全面检修,按公司年度维修计划进行。
自动涂胶机操作规程12台式全自动三维点胶机操作规程1、台式全自动三维点胶机(以下简称点胶机)应由经过培训的人员使用,无关人员,请勿乱动,以免造成机器损伤。
2、第一步开机,打开机台后方的船形开关,屏幕进入操作主界面,打开气动阀门,检查气压表指针是否在0.3-0.6MPa范围之内,触摸主界面的“回零”图标,使设备X、Y、Z轴回零,并用与胶口直径相等的杆子伸入出胶口,清理凝固的硬胶。
3、第二步触摸主界面的“系统测试”图标,将左一输出由“关”切换为“开”状态,此时电磁阀响应,胶口出胶,待胶水顺畅时,切换为“关”状态,胶口停止出胶。
4、第三步将待点胶的面板产品放置于治具之上,触摸“文件管理”图标,选取对应的涂胶程序名称,然后返回主界面,按动”启动”按钮,点胶机进入工作状态。
待涂完一个面板时,迅速将面板取出,放入空白面板,并将涂好的面板粘贴装饰板材。
5、当完成一个操作循环后,设备返回零点。
待命,等治具放好空白面板,继续操作启动按钮,进行下一次循环。
6、若在运行中,出现涂胶头无故偏离涂胶路线、电机堵转、机台不能移动等异常故障时,应立即按动左手边紧急停止按钮,检查故障原因,待故障排除后,解除紧急按钮,并操作设备回零后,再正常运行机器。
制作:审核:批准:点胶机涂胶路径编辑规程⒈文件建立:按操作规程开机后,首先将设备X、Y、Z轴回零,触摸“文件管理”图标,触摸“新建”图标,输入新建文件名称,注意名称只能是不超过八位的英文字母。
触摸“确定”图标,进入“文件教导界面”。
⒉胶口抬移命令:将待涂胶面板放入治具,触摸“增加”图标,选取类型由“未知”更改为“抬移”触摸屏幕X、Y、Z图标,将胶口位置移动至欲涂胶工件的起始点,胶口位置距涂胶面距离以胶口直径大小为宜,此时总行数显示为“1”当前序号为“1”,依次触摸“确认”“保存”图标,保存当前工步。
触摸到“当前点”图标,胶头动作后应停在定义的起始点位置。
注:抬移:从设备零点移动至工作的起点。
自动点胶机操作规程
1、安装需要点胶产品的固定架,打开气压、机器电源,在胶管内灌入需要使用的胶水,固定好胶管使用高度;
2、编程:根据产品点胶图形,编制程序。
程序编好后设置点胶速度、z轴提高高度相对值、点胶时间参数;
3、参考点设置:进入setup﹥选择参考点使用,按下enter此参考点将被记录,并在固定架上做上标记。
如针头有变动时则针头将不在参考点上,通过调整x、y、z轴修正参考点,调整完成后按下home重新回归原点,即可设完成;
4、气压设定:根据胶水粘稠度设置对应使用气压;
5、程序、设置完成后,按下机器上的run/teach开关,放置产品按下start键开始点胶,每换产一只产品,都需按下start键;
6、完成点胶工作后或中途长时间不进行点胶工作时,需及时清洗针头,以防针头堵塞。
二、自动点胶机注意事项:
1、自动点胶机的工作电压为全电压形式,在上点使用前请务必确认正确之输入电压为ac110~220v;
2、请确认是否完成接地线路;
3、避免异物掉入机器内;
4、为确保安全,禁止以身体接触运转中机械;
5、若需要更换工件或材料等工作,需将机器停止运转后,方可操作为以确保安全;
6、更换工件治具或维修机器时请务必关掉电源;
7、在机器为断开电源情况下,禁止外接手持编程器(在机器带电情况下插入编程器会损坏编程器)
三、自动点胶机保养:
1、要随时保持设备外观清洁;
2、点胶完成后,应关上电源开关,使机器处于10℃~40℃环境中;
3、擦拭机器时,使用中性清洗剂,避免使用腐蚀性溶剂擦拭机器。
自动点胶机使用方法一、引言自动点胶机是一种用于在产品上进行精确点胶的设备,广泛应用于电子、汽车、医疗器械等行业。
正确使用自动点胶机可以提高生产效率和产品质量。
本文将介绍自动点胶机的使用方法,帮助用户正确操作该设备。
二、设备准备1. 确认自动点胶机的电源供应是否正常,检查电源插头是否牢固连接。
2. 检查点胶机的气源供应是否稳定,确保气压在设备要求范围内。
3. 确认点胶机的胶水储存容器中有足够的胶水,并检查胶水的质量和有效期。
三、设备设置1. 打开自动点胶机的控制面板,根据需要选择合适的点胶模式和参数。
常见的点胶模式包括点、线、圆和多边形等。
2. 根据产品要求,设置点胶机的点胶速度、胶水流量和胶水压力等参数。
3. 调整点胶机的坐标系,确保点胶的位置准确。
可以使用点胶机自带的示教功能或者外接的示教设备进行调整。
四、点胶操作1. 将待点胶的产品放置在点胶机的工作台上,并固定好。
2. 启动自动点胶机,等待设备预热完成,确保胶水温度稳定。
3. 通过控制面板或外接设备,选择相应的点胶模式和参数。
4. 按下开始按钮,点胶机将自动开始点胶。
在点胶过程中,可以通过控制面板进行实时监控和调整。
五、点胶质量检查1. 点胶完成后,检查点胶位置和形状是否符合要求。
可以使用目视检查或者测量工具进行验证。
2. 检查点胶是否完整、均匀,是否存在气泡、漏胶等质量问题。
3. 根据产品要求,进行必要的点胶质量检测,如胶水硬度、粘度等。
六、设备维护1. 点胶机使用完毕后,及时清洗胶管、胶嘴等点胶部件,避免胶水残留导致堵塞。
2. 定期对自动点胶机进行保养,包括清洁、润滑、更换易损件等,以保持设备的正常运行。
七、安全注意事项1. 使用自动点胶机时,应穿戴好个人防护设备,如手套、护目镜等。
2. 在点胶机工作时,不要将手、指头或其他物体靠近点胶部位,以免发生意外伤害。
3. 在操作点胶机时,注意避免胶水接触皮肤和眼睛,如有不慎溅到身上应立即用清水冲洗。
自动点胶机的两种操作方法
一、自动点胶机有两种操作法:
A、用手操作(manual)(适用于非定量、非定时点胶)把自动点胶机开关调到manual位置。
调整气压并选择合适的针咀.踩下脚踏开关,液料就会从针尖孔滴出,松开脚踏开关液料停止滴出.
B、自动操作(auto)(适用于定量、非定时点胶)把点胶机开关调到自动auto位置。
调整气压和出胶量、选择合适的针咀就可以控制液料的正确流量.每踩一次脚踏开关,液料就会按照设定的出胶量自动从针尖孔滴出.
二、自动点胶机自动点胶机适用之液料:
接着剂阻尼油添加环氧胶无氧胶化学试剂助焊剂铜焊剂有机硅胶粘剂导性硅胶油脂凝固式覆盖剂阻焊剂油墨油漆锡浆纤维漆滴液溶剂
三、自动点胶机适用之产品:
汽车电器包装家用电器轴承线路板电子元件照相机药剂电器组件电容器生产过程处理仪器珠宝继电器石英晶体集成电路灯饰无线电设备电线连接器.
参考资料:东莞市非泰电子有限公司。
一﹑面板介紹﹕1、堆疊下料機構 5、急停開關2、點膠工位 6、電源停止開關3、收料夾具 7、電源啟動開關4、觸摸屏二﹑操作說明﹕1、膠桶換膠:1.1先關掉‘1’號進氣閥門,然後打開‘2’號氣閥排除儲膠罐氣壓。
如圖:125 61 2 4731.2將儲膠罐蓋板上三顆螺絲松開﹐取下儲膠罐蓋板。
在把凡立水倒到膠桶里,膠量為整個儲膠罐的 3/4左右。
1.3儲膠罐加入定量的凡立水后﹐將儲膠罐放入真空機內進行抽真空,防止膠內有氣泡﹐影響點膠品質。
如圖:1.4將抽真空后的儲膠罐與蓋板對好并將三顆螺絲固定牢固。
如1.1所示圖片﹐先將“2”排氣閥門關閉﹐再將“1”進氣閥門打開。
2、點膠頭排膠:2.1、按下“電源啟動開關”觸摸屏顯示“主界面”如下圖。
2.2用手指肚輕觸“手動畫面”按鍵﹐屏幕顯示如下圖里2.3用手指肚輕觸“排膠停止”鍵﹐點膠閥自動移到排膠位置如下圖:2.4點膠閥到排膠位置后,交替按“排膠停止”鍵,機器即進行排膠和關膠動作。
排膠完成后,按“排膠停止”鍵關膠后,點膠頭無膠流出為OK。
2.5若按下“排膠停止”鍵﹐停止排膠后﹐點膠頭扔有膠外排。
說明管道內有空氣﹐要用“倒立式”排膠。
如下圖:2.6倒立式排膠操作動作如2.4操作(點膠頭需用干淨的布條包住﹐點膠頭不可對向面部﹐以防止造成人身事故﹔注﹕排胶完成后,点胶阀开闭时胶水没有延时滴胶及气泡现象!)﹐排膠完成后﹐將點膠閥安裝回原位。
點膠頭向上2.7將待作業產品放入點膠位﹐用手動將點膠頭下移﹐使之與產品點膠位置對稱﹐若點膠頭與產品位置孌化時﹐可移動點膠頭X﹑Y軸進行移動﹐直至對稱完成點膠頭安裝。
3、設定點膠條件:3.1、總氣壓:根據膠量流動性進行設備置(如0.6MPA)3.2、膠桶氣壓:根據膠量太小進行設置(0.1MPA)3.3、點膠閥刻度(如下圖):根據膠量太小進行設置(348-352)3.4、參數畫面:如下圖: 機器工作位置(30400)﹑工作速度(28000)﹑下行程數(7900)﹑上行程數(7900)﹑點膠時間(0.5)可根據點膠效果進行修正。
点胶机操作规程
《点胶机操作规程》
一、点胶机的基本操作步骤
1. 打开点胶机电源,等待设备自检完成;
2. 将需要使用的点胶工装安装到点胶机上;
3. 确保点胶机所需的胶水已经添加到点胶机内,并且胶水桶已经正确安装;
4. 打开点胶机控制系统,设置所需的点胶程序;
5. 根据需要调整点胶机的速度、压力等参数;
6. 打开点胶机的吸嘴,开始点胶作业;
7. 点胶完成后,关闭点胶机的吸嘴并清洗工装。
二、点胶机操作注意事项
1. 在操作点胶机时,需要戴上相应的防护设备,例如手套、护目镜等;
2. 在更换胶水桶或清洗点胶机时,需要先关闭点胶机的电源;
3. 点胶机操作人员应当严格按照操作规程进行操作,禁止擅自调整点胶机的参数;
4. 点胶机使用完成后,需要对设备进行清洁和维护,确保设备运行正常;
5. 定期对点胶机进行检查和保养,保证设备的安全和稳定运行。
三、点胶机操作规程的培训和监督
1. 对点胶机操作人员进行必要的操作规程培训,确保操作人员了解点胶机的基本操作步骤和注意事项;
2. 对点胶机操作人员进行定期的操作规程考核,及时发现并纠正操作人员的不规范操作;
3. 定期对点胶机的操作规程进行更新和完善,根据实际生产情况进行调整。
通过严格遵守《点胶机操作规程》,可以确保点胶机的安全操作和稳定运行,提高生产效率和产品质量。
.設備名稱 自動點膠機 設備功能 點膠 文件編號設備型號QD-100廠 商版 本一﹑機構介紹﹕`1﹑儲膠箱﹕用于儲存凡立水﹐并自動出凡立水。
2﹑點膠機﹕用于點凡立水膠。
二﹑儲膠箱的使用方法﹕1﹑面板介紹﹕`① 節流閥﹕一共6個﹐用于調節凡立水的流量﹐節流閥順序從左至右為1-6。
② 自動/手動轉換開關﹕用于自動/手動轉換。
③ 吸膠開關﹕點擊后機器將自動吸膠。
④ 出膠開關﹕用于向點膠機供應凡立水。
⑤ 停止開關﹕用于停止一切正在運作的動作。
⑥ 吸膠指示燈﹕指示機器正在吸膠中。
⑦ 出膠指示燈﹕指示機器正在出膠中。
⑧ 上限位指示燈﹕用于指示膠已吸滿。
⑨ 下限位指示燈﹕用于指示膠已用完。
2﹑手動操作方法﹕接通電源后﹐將“自動/手動”轉換開關到手動 按“吸膠”鍵 吸膠指示燈亮 當上限位指示燈亮后 按下“出膠”鍵 此時出膠指示燈亮 待下限位指示燈亮后 按下“停止鍵機器停止運作﹐手動操作完成。
需再次吸膠時請點擊“吸膠”鍵。
1 1 111 1 62 3457 89 圖一設備型號QD-100廠 商版 本3﹑自動操作方法﹕將“自動/手動”轉換開關到自動 按“吸膠”鍵 吸膠指示燈亮 當上限位指示燈亮后 機器自動出膠 出膠指示燈亮 下限位燈亮后 機器將再次自動吸膠﹐就這樣循環﹐如需停止時﹐請點擊“停止”鍵。
自動操作完成。
三﹑點膠機操作﹕1.面板介紹﹕① 調速器﹕用于調節傳送帶的速度。
② 電源開關﹕控制點膠機的電源。
③ 氣壓表﹕用于顯示氣壓值。
④ 氣壓調節閥﹕用于調節氣壓。
⑤ 緊急停止開關﹕緊急情況時切斷電源。
⑥ 啟動開關﹕起動點膠機﹐進行點膠。
⑦ 復位開關﹕讓點膠機復位。
⑧ 夜晶顯示器﹕用于顯示畫頁。
⑨ 點膠頭﹕一共6個﹐用于點膠。
⑩ 點膠頭總開關﹕用于控制所有點膠頭的開和關。
⑪ 傳輸帶﹕用于傳輸產品。
⑫ 搖控器﹕用于控制X ﹑Y ﹑Z 軸的調節。
核准審核製作日期圖 二5728114 9316120 2.主畫面介紹﹕1 廠商名稱。
自动点胶机使用方法-自动点胶机操作规程自动点胶机使用方法内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.一、自动点胶机安全操作规程1.接通电源和气源,打开电源开关。
2.在亚胶枪内装上胶筒,插好压胶枪进气快速接头。
3.治具上放好产品。
4.按面板上的复位按钮。
5.机械运行到原点后,调整出胶头的高度和出胶头的角度。
6.通过面板上的调压阀调节出胶压力。
7.确定是否开启循环模式。
8.按启动按钮机械开始点胶。
二、点胶流程1.升降气缸下降,等待下降延时,打开胶枪开始出胶。
2.等待设置的开胶延时后,小圆盘开始运行设定的点胶角度。
3.当小圆盘运行到关胶距离后,关闭胶枪,然后等待设置的关胶延时,4.一段点胶完成后(多段点胶时:再运行设定的间隔角度,段数计数加一。
如果未到设定的段数,继续下一段),气缸上升,等待设置的上升延时(或上升到位后)。
5.循环模式时,大圆转盘运行120度,继续下一个。
附注:1.运行时再按启动启动键暂停,暂停后再按启动键继续运行,按复位键归零;运行时按停止键停止,再按启动键则先归零再继续运行,停止后按复位键归零。
2.如果大转盘在回原点时,旋转角度大于360度还不停止,有可能是原点传感器坏了或感应片与感应器之间距离太大。
3.大盘或小盘不转:1)电机或驱动器坏了;2)电机或转盘上的齿轮坏了/松动了。
4.不出胶:1)压胶枪内无胶;2)气源异常;3)出胶阀卡住,出胶头堵塞;4)电磁阀异常。
5.电源和气源正常,机械无动作:1)24V开关电源坏了;2)接线松动或掉了;3)PLC 异常,接线不正确或电器元件问题。
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.。
三轴自动点胶机操作方法
三轴自动点胶机操作方法如下:
1. 首先将需要点胶的工件放置在点胶机的工作台上,并调整好工件的位置和角度。
2. 打开点胶机的电源开关,并确保其它相关的设备,如气源等也已打开。
3. 打开点胶机的控制系统,进入操作界面。
4. 在操作界面上选择需要的点胶程序或创建新的点胶程序。
点胶程序包括点胶路径、点胶速度、点胶时间等参数。
5. 配置好点胶机的参数,如点胶压力、点胶精度、点胶阀的开度等。
6. 将点胶阀连接到点胶机的控制系统,并确保连接牢固。
7. 开始点胶操作前,先进行试点胶。
操作者可以选择手动控制点胶机进行试点胶,根据试点胶的效果调整点胶参数。
8. 调整好点胶参数后,即可开始自动点胶作业。
在控制系统上点击“开始”按钮,点胶机将按照预设的程序进行点胶作业。
9. 点胶完成后,关闭点胶机的电源开关。
10. 清洗点胶机和点胶阀,确保其它余胶不会堵塞设备。
以上是一般三轴自动点胶机的操作方法,具体操作方法可能会因不同的点胶机品牌和型号而有所差异,请按照具体的使用说明书进行操作。
一、点胶机手持编程器说1.4 坐标轴控制区二、各程序代码所示含义:在手持编程器的功能键区(如图1.3所示),存在5个键,各个键所代表的含义为:MODE:模式转换键CH:选择频道键OBJ:命令选择键EDIT:编辑键AUX:辅助参数设置键三、编程过程:1、选择工作模式:自动点胶机操作使用说明需要编写程序时,首先打开点胶机的电源,然后利用点胶机手持编程器进行1.1 手持编程器 1.2 手持编程器按键控制区 在手持编程器的功能键区,利用MODE键进行模式的转换,每次按下MODE后,就会使现在的模式状态进行转变,转变为下一个模式。
在按下MODE键不同次数时,在编程屏幕显示区可以得到下面图片所示的几个功能模式:1.3 功能键区编程屏幕显示区2、选择所需编写的新程序的存储位置(即频道的选择):当我们想要进行新的程序编写的时候,我们应该连续按下手持编程器的功能按键区的“MODE”键,使手持编程器的编程屏幕显示区出现如图3.4的界面。
此时,机器处于编程模式,再按下手持编程器功能按键区的“CH”键,将会出现如下图3.5所示的界面:图3.4所示的工作模式,在此工作模式下,可以将点胶动作通过手持编程器进行写入,所以,当我们开始一个新的程序编写的时候,应该连续按下功能键MODE,使编程屏幕显示区内显示如图3.4所示界面,在此界面下继续进行下一步。
3.1 测试模式:此模式下,编辑好的程序通过手持编程器上的按键可以单步运行。
3.2 自动模式:此模式下,编辑好的程序通过手持编程器按键可自动运行3.3 外部模式:此模式下,即可通过外部按键和手持控制器上的按键进行操作。
3.4 编程模式:在此模式下,可以将点胶动作通过手持编程器进行写入程序。
3、程序的编辑:在命令选择键“OBJ”目录下各命令的含义如下:3.5 编程模式界面按下CH键后出现的界面 3.6 利用手持编程器数字键键入55后 在图3.5所示界面下,我们可以输入要编写的新程序的存储地址即程序存储的频道。
点胶机操作规程汇编(3篇范文)第1篇点胶机操作规程1.操作步骤:(1)打开电源开关、指示灯(110伏电源)。
(2)打开空压机气压不低于5千克a、b胶气压表在2-3千克之间)。
(3)ab胶缸每次装胶大约七成满a、b胶流量用微调开关控制,两种胶流量要相等。
(4)出胶时间与总动作时间根据工件沾合量调整秒数、转动大约1秒种。
(5)按气缸开关、马达开关、出胶开关。
(6)脚踏板每踩一次点胶一次。
2.架模方式及步骤:(1)把工件放在治具上调整针头点胶的中心,前后、左右、上下,用气缸调整螺丝来完成。
3.保养步骤及保养周期:(1)点胶不使用时,针头胶管要放在天那水浸泡。
4.故障排除(点胶机不动作时)(1)检查保险丝有无烧断(2)气源开关有无打开。
(3)胶管、针头,有无堵塞。
(4)各电源开关有无损坏。
第2篇点胶机安全操作规程1.检查机器气压是否在0.2-0.4mpa范围内;2.打开电源开关、接通气路;3.根据实际情况调整各参数(点胶量、胶枪位子、气压、真空控制及途径参数等);4.根据实际情况,调整好后,即可进入工作阶段;5.工作时只需要工件准确放入工装,然后按启动即可6.工作中发现针头点胶不均匀断续或者点胶外面,及时清洁点胶阀或调整针头;7.生产结束后,将机器回原点,按电源键关机;关闭电源关闭气源,清理机器;8.如暂无生产,应清洁点胶嘴、胶筒、放回固定位置保持;注意事项:1.检查点胶嘴是否完好、胶筒是否密闭,胶水是否有凝固现象;2.生产过程中,如发现任何品质异常,请及时通知车间专业人员处理;3.非专业人员不得擅自修改调整程序,不得随意进入设备工作介面。
第3篇点胶机:安全操作规程1.检查机器气压是否在0.2-0.4mpa范围内;2.打开电源开关、接通气路;3.根据实际情况调整各参数(点胶量、胶枪位子、气压、真空控制及途径参数等);4.根据实际情况,调整好后,即可进入工作阶段;5.工作时只需要工件准确放入工装,然后按启动即可6.工作中发现针头点胶不均匀断续或者点胶外面,及时清洁点胶阀或调整针头;7.生产结束后,将机器回原点,按电源键关机;关闭电源关闭气源,清理机器;8.如暂无生产,应清洁点胶嘴、胶筒、放回固定位置保持;注意事项:1.检查点胶嘴是否完好、胶筒是否密闭,胶水是否有凝固现象;2.生产过程中,如发现任何品质异常,请及时通知车间专业人员处理;3.非专业人员不得擅自修改调整程序,不得随意进入设备工作介面。
全自动点胶机操作步骤
主程序设置方式:
1.设置通道数值范围在:100-999数据之间;
2.选择主菜单“CH”点击进入,输入上步通道设置的数值(必须保持一致);
3.首先设置绝对PTP(ABS代表绝对),设置X、Y具体数值;
4.切换成INC(INC代表相对坐标),先设置下胶位置;
5.设置(子程序)通道数值,选择为“100以上的数字”;
6.选择输入数值为“3”,就是重复3次操作点胶;
7.归零,也可以输入下一排划胶的相对坐标数值。
8.完成主程序编辑。
展开程序设置步骤:
1.设置:CH通道1-99数据之间。
2.选择主菜单“CH”点击进入,输入上步通道设置的数值(必须保持一致);
3.首先设置绝对PTP(ABS代表绝对),设置X、Y、Z具体数值;
4.呼叫(主程序数据)
5.设置间距(选择PTP、切换INC(代表相对坐标)
6.设置复制(路数、复制数据)
7.呼叫(主程序数据)
8.设置PTP原点坐标(X:70、Y:40、Z:40)
9.完成程序编辑,开始生产.
操作基本指令
Move:PTP移动(0) Time:时间(1) CH.CALL:频道呼出(2)PTP speed:PTP速度设置(3)REPEAT:反复实行(4)JUMP:步骤跳跃(5)CPLINE:直、圆孤、圆插入的位置(6)OUT:输出、结束(7)OFFSET:坐标变换(8)INJUMP:条件跳跃(9)RETURN:回归零(10)
SET V AR:把坐标值写入变数内(11)Z:Z轴的移动(15)
PTP SPEED:Z轴移动速度(16)。
自动点胶机的操作步骤
1、目前,市场上任何全自动点胶机设计都比较人性化,通俗易懂、易操作,把一些复杂的操作步骤都简单化,生产工作人员只需要了解如何开动机器、设置一些参数即可。
接下来将详细介绍点胶机操作方法和一些需要注意的问题。
2、一般在购买机器之后,公司都会有专业的售后人员去上门安装,调试,培训。
培训的内容就是如何使用点胶机,机器的参数设置、故障检查方法、故障解决办法(如无法解决
可打电话到我们公司说明情况,待我们分析之后亲自上门解决),当然在使用之时也有一些细节问题需要注意。
3、点胶机具体操作步骤如下:
准备好需要生产点胶的产品和胶水,按一下机器启动按钮,就可以开始生产工作了。
如果需要调整点胶量和点胶速度,只需要通过控制手柄或者机器自动的控制屏来进行设置(注意:桌面式点胶机没有控制屏只有控制手柄)。
在使用点胶机之后一定要记得即时清洗装胶装置,避免胶水固化阻塞管道,导致下次使用无法正常生产。
在设置出胶量的时候尽量不要超出太多,这样会达不到机器本身的最佳性能。
如果想要在已经针对某个产品调试好的全自动点胶机,自动通过参数配制完全其它产品的点胶工艺,尽量先跟厂家沟通咨询看是否可行。
作者:品速自动化。
