光缆熔接与测试光缆熔接与测试光缆熔接与测试是光纤通信中非常重要的环节。
光缆熔接是指将两根光纤通过熔接技术连接在一起,形成一个连续的光学路径,以实现光信号的传输。
光缆测试是在光缆敷设完毕之后,通过测试仪器对光缆进行各项性能指标的检测和测试,以确保光缆的质量和稳定性。
光缆熔接是实现光纤通信的首要条件。
光缆熔接的主要目的是降低光纤连接点的损耗和反射损耗,提高光信号传输的可靠性和稳定性。
光缆熔接通常采用熔接机进行,熔接机可以对光纤进行切割、去除保护层、熔接和包覆等操作。
熔接机的使用对操作人员的经验要求较高,操作不当可能会导致熔接点的质量不佳。
在进行光缆熔接之前,需要进行光缆准备工作。
首先,需要对光缆进行剥离保护层,将裸露的光纤端面进行清洁。
清洁光纤要使用专用的光纤清洁剂和纯棉棒进行,不能用纸巾或其他杂质容易残留的物品清洁,否则会影响熔接点的质量。
清洁完毕之后,可以使用光缆剥皮刀将光缆的保护层剥离,露出一定长度的光纤。
接下来,进行光纤的切割和熔接。
对于光纤的切割,可以使用光纤剪进行,将光纤剪对准需要切割的位置,用力一剪即可完成切割。
切割完毕之后,需要将光纤的端面进行打磨,以保证光纤的平整度和光学特性。
光纤端面打磨通常使用光纤面磨机,将光纤端面与磨片之间有一定的工装距离,然后打开磨片,对光纤端面进行轻轻的磨削,直至达到平整的效果。
完成端面打磨后,即可进行光缆的熔接。
光缆熔接需要在熔接机上进行,熔接机通常有两个独立的加热区域,分别用于预热和熔接。
首先,将两根需要连接的光纤分别放入熔接机的两个端面夹持器中,使其对准加热区域。
然后,可以先进行预热,预热可以使光纤的温度逐渐升高,以避免熔接时产生温差过大。
预热的时间和温度通常根据不同的光纤类型和熔接机的要求进行设置。
预热完毕后,即可进行光缆的熔接。
熔接机会自动将光纤加热到熔点,然后用力夹持两根光纤使其接触,并且浇在熔接点上一定数量的融化聚合物,使其降低反射损耗。
接着,将熔焊点进行冷却,使其经历完成熔接的过程。
第1篇一、实验背景与目的随着信息技术的飞速发展,光纤通信已成为现代通信的主要传输手段。
光纤熔接技术作为光纤通信系统中至关重要的环节,其质量直接影响到整个系统的性能和稳定性。
本次实验旨在通过实际操作,了解光纤熔接的原理和步骤,掌握光纤熔接的基本技能,提高实验操作能力,为今后从事光纤通信相关工作打下坚实基础。
二、实验内容与步骤1. 光纤剥皮与切割:首先,使用剥线钳将光纤涂覆层剥除,露出裸纤。
然后,使用光纤切割刀将裸纤切割成规定长度,确保切割面平整。
2. 光纤端面处理:将切割好的光纤端面置于显微镜下观察,确保端面无毛刺、裂纹等缺陷。
使用光纤清洁纸和清洁液对端面进行清洁,提高熔接质量。
3. 光纤熔接:将清洁后的光纤端面插入熔接机,按照熔接机说明书设置熔接参数,如熔接温度、熔接时间等。
待熔接机提示熔接完成时,取出熔接好的光纤。
4. 光纤熔接质量检测:使用光纤测试仪对熔接点进行测试,检查熔接点的损耗和反射率,确保熔接质量符合要求。
三、实验收获1. 理论知识的巩固:通过本次实验,我对光纤熔接的原理、步骤和注意事项有了更加深入的了解,巩固了光纤通信的相关理论知识。
2. 实际操作技能的提升:在实验过程中,我学会了使用剥线钳、光纤切割刀、熔接机等工具,掌握了光纤剥皮、切割、熔接和检测等基本操作技能。
3. 团队协作能力的提高:实验过程中,我与同学们相互配合,共同完成了实验任务,提高了团队协作能力。
4. 问题解决能力的增强:在实验过程中,遇到一些技术问题,如光纤端面处理不当导致熔接质量不佳等,通过查阅资料、请教老师和同学,最终找到了解决问题的方法,增强了问题解决能力。
5. 安全意识的提高:在实验过程中,我严格遵守实验操作规程,注意安全防护,如佩戴护目镜、手套等,提高了安全意识。
四、实验总结本次光纤熔接实验让我受益匪浅,不仅提高了我的专业知识和技能,还锻炼了我的团队协作能力和问题解决能力。
在今后的学习和工作中,我将继续努力,不断提高自己的综合素质,为我国光纤通信事业贡献力量。
光缆单盘测试记录
1.测试时间和地点:记录测试的具体时间和地点,以便将来查阅和追溯。
2.测试设备和工具:记录使用的测试设备和工具的品牌、型号和参数,确保测试的准确性和可靠性。
3.测试对象:记录测试的光缆单盘的相关信息,例如光纤的类型、编号、长度等,以便后续的数据分析和处理。
4.测试项目:记录测试项目的名称和要求,例如插损、回损、衰耗等,以及相应的测试方法和标准。
5.测试结果:记录每个测试项目的具体测试结果,包括数值和单位,
如插损值为0.2dB,回损值为45dB。
6.测试数据分析:根据测试结果进行数据分析,比较实际测试值和标
准要求,评估光缆单盘的质量和性能是否合格。
7.异常处理:如果测试结果与标准要求不符,则记录异常情况,并进
行相应的处理,例如重新测试、更换光纤等。
8.测试人员和签名:记录进行光缆单盘测试的人员的姓名和签名,以
确保测试的真实性和可信度。
9.测试备注:记录其他与测试相关的信息和备注,例如测试过程中的
特殊情况、问题和解决方案等。
1.准确性和完整性:记录的数据和结果应准确无误,并包括所有必要
的信息,以确保测试的有效性和可靠性。
2.规范性和一致性:记录的格式和内容应符合相关的标准和规范要求,以便后续的审查和验证。
3.清晰简明:记录的内容应简明扼要、清晰易懂,避免使用过多的术
语和技术语言,以便他人理解和使用。
4.可追溯性和可复制性:记录的数据和结果应可以追溯到具体的测试
过程和设备,以便将来查阅和复现。

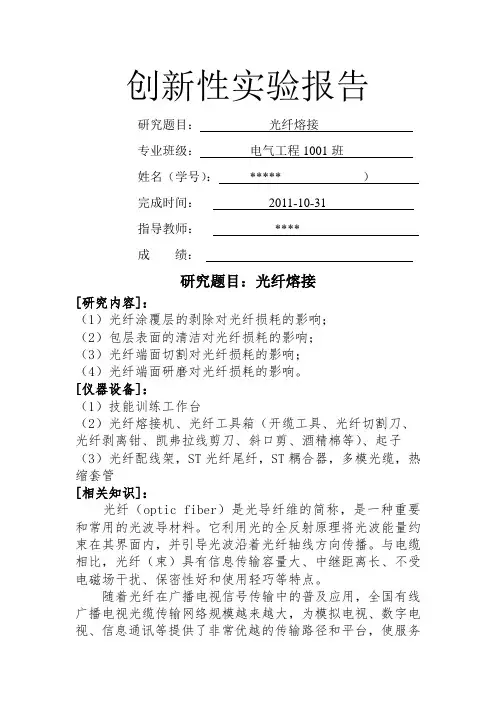

创新性实验报告研究题目:光纤熔接专业班级:电气工程1001班姓名(学号):***** )完成时间:2011-10-31指导教师:****成绩:研究题目:光纤熔接[研究内容]:(1)光纤涂覆层的剥除对光纤损耗的影响;(2)包层表面的清洁对光纤损耗的影响;(3)光纤端面切割对光纤损耗的影响;(4)光纤端面研磨对光纤损耗的影响。
[仪器设备]:(1)技能训练工作台(2)光纤熔接机、光纤工具箱(开缆工具、光纤切割刀、光纤剥离钳、凯弗拉线剪刀、斜口剪、酒精棉等)、起子(3)光纤配线架,ST光纤尾纤,ST耦合器,多模光缆,热缩套管[相关知识]:光纤(optic fiber)是光导纤维的简称,是一种重要和常用的光波导材料。
它利用光的全反射原理将光波能量约束在其界面内,并引导光波沿着光纤轴线方向传播。
与电缆相比,光纤(束)具有信息传输容量大、中继距离长、不受电磁场干扰、保密性好和使用轻巧等特点。
随着光纤在广播电视信号传输中的普及应用,全国有线广播电视光缆传输网络规模越来越大,为模拟电视、数字电视、信息通讯等提供了非常优越的传输路径和平台,使服务受众群也不断扩大。
做好光纤网络的维护,保障信息不间断、又安全地传输显得尤为重要。
但是,由于天气、架设、迁移等原因,各地断缆、断纤事故时有发生,必须及时进行光纤的熔接维护。
因此,配备一套良好的光纤熔接设备和一批熟练掌握光纤熔接技术的专业技术人员,对搞好网络运营非常有必要。
光纤熔接,技术性强,要求高,既有一定的技术技巧,也有一定的技术规律,操作时要仔细观察,周密考虑,按部就班,规范实施,特别在端面制备、熔接、盘纤等环节,更要谨慎细致,一气呵成,使光纤熔接的美观可靠,又符合技术标准要求。
[实验原理]:(1)光纤结构光纤内心层是一根计息的玻璃柱,称为轴心(Core)。
轴心被一圈玻璃包围,称为被覆层(Cladding),被覆层的折射率比轴心小,所以轴心里传导的光线如果折射到被覆层,便会折回轴心内。
光缆测试记录范文一、测试时间和地点:日期:20XX年XX月XX日地点:XX光纤传输中心二、测试人员:测试工程师A,测试工程师B三、测试仪器和设备:1.光功率计-用于测量光纤传输过程中的光功率2.OTDR(光时域反射仪)-用于测量光纤透射损耗和反射损耗四、测试项目:1.光纤连接性测试2.光纤传输损耗测试3.光纤反射损耗测试4.光纤长度测量5.光纤故障定位6.光纤光谱分析五、测试结果记录:1.光纤连接性测试:-测试结果:全部连接正常-备注:所有连接都采用FC型接口2.光纤传输损耗测试:-测试结果:段1传输损耗为2.3dB,段2传输损耗为1.8dB,段3传输损耗为3.1dB-备注:传输损耗均在预期范围内3.光纤反射损耗测试:-测试结果:段1反射损耗为-15dB,段2反射损耗为-18dB,段3反射损耗为-20dB-备注:反射损耗均在可接受范围内,无明显异常4.光纤长度测量:- 测试结果:段1长度为2.1km,段2长度为3.5km,段3长度为2.8km-备注:光纤长度与预期相符5.光纤故障定位:-测试结果:故障发生在段2连接器处-备注:已清理段2连接器并重新测试,故障已修复6.光纤光谱分析:-测试结果:光谱正常-备注:光谱分析结果表明光纤传输系统质量良好六、测试结论:根据以上测试结果,光纤传输系统连接性正常,传输损耗和反射损耗在可接受范围内,长度与预期相符,故障已修复,光谱正常,光纤传输系统运行稳定无异常。
七、遗留问题和建议:1.由于段2连接器出现故障,建议对所有连接器进行定期清理和维护,以避免故障的发生。
2.需要建立光纤传输系统的维护和保养计划,定期进行检查和测试,确保系统的正常运行。
八、测试人员签名:测试工程师A:___________。

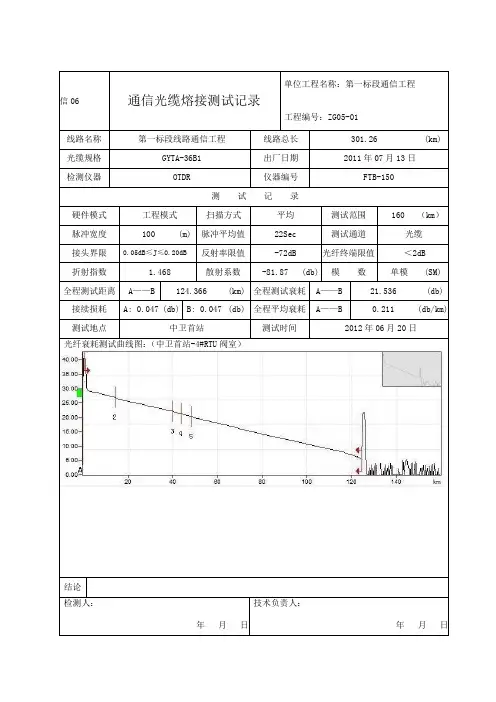

信06通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 124.366 (km) 全程测试衰耗A——B 21.536 (db) 接续损耗A: 0.047 (db) B: 0.047 (db) 全程平均衰耗A——B 0.211 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-4#RTU阀室)结论检测人:年月日技术负责人:年月日单位工程名称:第一标段通信工程信06 通信光缆熔接测试记录工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 124.363 (km) 全程测试衰耗A——B 21.92 (db) 接续损耗A: 0.049 (db) B: 0.049 (db) 全程平均衰耗A——B 0.185 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-4#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 124.369 (km) 全程测试衰耗A——B 21.534 (db) 接续损耗A: 0.061 (db) B: 0.061 (db) 全程平均衰耗A——B 0.211 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-4#RTU阀室)光纤衰耗测试曲线图:(中卫首站-4#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.953 (km) 全程测试衰耗A——B 21.729 (db) 接续损耗A: 0.077 (db) B: 0.077 (db) 全程平均衰耗A——B 0.213 (db/km)测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 102.025 (km) 全程测试衰耗A——B 22.22 (db)接续损耗A: 0.081 (db) B:0.081 (db) 全程平均衰耗A——B 0.208 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM)全程测试距离A——B 102.017 (km) 全程测试衰耗A——B 21.642 (db) 接续损耗A: 0.047 (db) B: 0.047 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 102.022 (km) 全程测试衰耗A——B 21.652 (db) 接续损耗A: 0.056 (db) B: 0.056 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 102.043 (km) 全程测试衰耗A——B 22.148 (db) 接续损耗A: 0.069 (db) B: 0.069 (db) 全程平均衰耗A——B 0.217 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 102.150 (km) 全程测试衰耗A——B 21.818 (db) 接续损耗A: 0.087 (db) B: 0.087 (db) 全程平均衰耗A——B 0.214 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.913 (km) 全程测试衰耗A——B 21.648 (db) 接续损耗A: 0.043 (db) B:0.043 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.905 (km) 全程测试衰耗A——B 21.672 (db) 接续损耗A: 0.056 (db) B: 0.056 (db) 全程平均衰耗A——B 0.213 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.90 (km) 全程测试衰耗A——B 21.58 (db) 接续损耗A: 0.041 (db) B: 0.041 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km)光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.918 (km) 全程测试衰耗A——B 21.957 (db) 接续损耗A: 0.049 (db) B: 0.049 (db) 全程平均衰耗A——B 0.215 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.920 (km) 全程测试衰耗A——B 21.623 (db) 接续损耗A: 0.066 (db) B: 0.066 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日单位工程名称:第一标段通信工程信06 通信光缆熔接测试记录工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.907 (km) 全程测试衰耗A——B 21.45 (db) 接续损耗A: 0.073 (db) B: 0.073 (db) 全程平均衰耗A——B 0.21 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.925 (km) 全程测试衰耗A——B 22.087 (db) 接续损耗A: 0.058 (db) B: 0.058 (db) 全程平均衰耗A——B 0.217 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.928 (km) 全程测试衰耗A——B 21.491 (db) 接续损耗A: 0.039 (db) B: 0.039 (db) 全程平均衰耗A——B 0.211 (db/km)测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.936 (km) 全程测试衰耗A——B 22.358 (db)接续损耗A: 0.076 (db) B: 0.076 (db) 全程平均衰耗A——B 0.219 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM)全程测试距离A——B 101.941 (km) 全程测试衰耗A——B 22.018 (db) 接续损耗A: 0.064 (db) B: 0.064 (db) 全程平均衰耗A——B 0.216 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.930 (km) 全程测试衰耗A——B 22.263 (db) 接续损耗A: 0.067 (db) B: 0.067 (db) 全程平均衰耗A——B 0.218 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.938 (km) 全程测试衰耗A——B 21.495 (db) 接续损耗A: 0.058 (db) B: 0.058 (db) 全程平均衰耗A——B 0.211 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.930 (km) 全程测试衰耗A——B 21.954 (db) 接续损耗A: 0.081 (db) B: 0.081 (db) 全程平均衰耗A——B 0.215 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.933 (km) 全程测试衰耗A——B 22.242 (db) 接续损耗A: 0.057 (db) B: 0.057 (db) 全程平均衰耗A——B 0.218 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.938 (km) 全程测试衰耗A——B 22.514 (db) 接续损耗A: 0.078 (db) B: 0.078 (db) 全程平均衰耗A——B 0.221 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.984 (km) 全程测试衰耗A——B 21.628 (db) 接续损耗A: 0.046 (db) B: 0.046 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km)光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.936 (km) 全程测试衰耗A——B 22.214 (db) 接续损耗A: 0.066 (db) B: 0.066 (db) 全程平均衰耗A——B 0.218 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.966 (km) 全程测试衰耗A——B 21.536 (db) 接续损耗A: 0.061 (db) B: 0.061 (db) 全程平均衰耗A——B 0.211 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日单位工程名称:第一标段通信工程信06 通信光缆熔接测试记录工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.953 (km) 全程测试衰耗A——B 21.729 (db) 接续损耗A: 0.077 (db) B: 0.077 (db) 全程平均衰耗A——B 0.213 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.991 (km) 全程测试衰耗A——B 22.148 (db) 接续损耗A: 0.088 (db) B: 0.088 (db) 全程平均衰耗A——B 0.217 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.922 (km) 全程测试衰耗A——B 22.103 (db) 接续损耗A: 0.059 (db) B: 0.059 (db) 全程平均衰耗A——B 0.207 (db/km)测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB 折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.935 (km) 全程测试衰耗A——B 21.024 (db)接续损耗A: 0.087 (db) B: 0.087 (db) 全程平均衰耗A——B 0.201 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM)全程测试距离A——B 101.951 (km) 全程测试衰耗A——B 21.008 (db) 接续损耗A: 0.059 (db) B: 0.059 (db) 全程平均衰耗A——B 0.206 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围160(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆接头界限0.05dB≤J≤0.20dB反射率限值-72dB光纤终端限值<2dB折射指数 1.468 散射系数-81.87(db) 模数单模(SM) 全程测试距离A——B 101.933 (km) 全程测试衰耗A——B 21.107 (db) 接续损耗A: 0.088 (db) B: 0.088 (db) 全程平均衰耗A——B 0.212 (db/km) 测试地点中卫首站测试时间2012年06月20日光纤衰耗测试曲线图:(中卫首站-3#RTU阀室)结论检测人:年月日技术负责人:年月日信06 通信光缆熔接测试记录单位工程名称:第一标段通信工程工程编号:ZG05-01线路名称第一标段线路通信工程线路总长301.26 (km) 光缆规格GYTA-36B1 出厂日期2011年07月13日检测仪器OTDR 仪器编号FTB-150测试记录硬件模式工程模式扫描方式平均测试范围40(km)脉冲宽度100 (m) 脉冲平均值22Sec测试通道光缆。
【实验步骤及过程记录】1、使用光纤剥线钳剥除2cm左右的光纤被覆,光纤剥线钳上有3个钳孔,孔径尺寸由大至小分别用于剥除光纤的塑料保护层、光纤的被覆以及树脂涂层。
在剥除时,注意将光纤置于刀孔正中间,防止光纤折断或扭曲;此外光纤应尽量保持平直,避免过度弯曲裸光纤,从而导致光纤变形影响熔接参数。
(剥线钳可以适度倾斜,方便快速剥除被覆等)2、用蘸有酒精的镜头纸擦净光纤,去除光纤表面的被覆残留。
擦拭时应注意避免重复污染,擦拭干净后不能再触碰裸光纤。
3、按步骤用光纤切割刀切断光纤。
光纤切割刀的截面如图所示。
将清洁后的裸光纤放置在光纤切割刀中较小的V型槽中(如果固定端有被覆,应置于较大槽内),保持光纤与刀片垂直。
切断后的裸光纤不能再触碰或者切割。
(注意光纤碎屑要统一集中处理)图1 光纤切割刀示意图将切割好的光纤断面拿到电子显微镜下观察其端面,用CCD捕捉拍摄结果如下图,由于这个步骤仅用来观察断面大致是否均匀,精细参数仍需要用熔接机测定,故实验过程仅拍摄一两张断面放大图像。
图2 光纤切断面显微图像由于光纤断面人为将其略向上扬地放在载物台上,切割良好的画面应该是断面略微向外均匀凸起,边缘明暗较均匀。
4、打开ETK9724098 Type-36型光纤熔接机的顶盖,把LCD显示屏竖起后,接通熔接机的电源,把开关置于AC档;屏幕上显示“熔接方式菜单”,设定为“自动方式”;“熔接条件”设定为“SMF”;“选项”的第一个副菜单为放电时间设定,第二个为数据存储方式选择,这两个选项是根据光纤类型默认设定的。
图3 熔接机截面图和正确放置光纤的方法5、参数调整完毕,打开防风盖将处理好的光纤放置于熔接机的V形槽中。
注意放置光纤时手尽量不触碰光纤和熔接机核心部件,而且两端光纤不能伸过尖端电弧,否则熔接时出现“距离错误”,正确放置方式如下图所示。
光纤平整放置后,盖好防风盖和顶盖。
6、按下“SET”键,熔接机开始自动熔接。
从屏幕中可以看到,熔接机将两根光纤在水平和垂直两个方向进行准直和方位对准(X、Y方向),然后进行距离调整。
第1篇一、实验目的1. 了解光纤熔接的基本原理和过程;2. 掌握光纤熔接机的使用方法;3. 熟悉光纤熔接过程中的注意事项;4. 提高光纤熔接操作技能,提高熔接成功率。
二、实验原理光纤熔接是一种将两根光纤的端面熔接在一起的技术,目的是实现光纤的连接。
熔接过程中,利用光纤熔接机将光纤端面熔化,然后迅速冷却,使两根光纤的纤芯和包层熔接在一起,形成一个完整的连接。
三、实验器材1. 光纤熔接机:用于熔接光纤的设备;2. 光纤:实验用的光纤,要求长度、型号、芯径等参数一致;3. 光纤剥皮刀:用于剥去光纤外皮;4. 光纤切割刀:用于切割光纤;5. 热缩管:用于固定熔接后的光纤;6. 计时器:用于记录熔接时间;7. 望远镜:用于观察熔接过程;8. 计算机及软件:用于记录实验数据和分析结果。
四、实验步骤1. 准备实验器材:将光纤熔接机、光纤、剥皮刀、切割刀、热缩管等实验器材准备好。
2. 剥去光纤外皮:将光纤一端的外皮剥去,注意不要损伤光纤内部。
3. 切割光纤:使用光纤切割刀将光纤切割成一定长度,确保两根光纤的长度一致。
4. 制作光纤端面:将光纤端面打磨光滑,确保端面与光纤轴心垂直。
5. 熔接光纤:将两根光纤放入光纤熔接机中,调整熔接机参数,使光纤端面熔接。
6. 冷却熔接点:熔接完成后,迅速将熔接点冷却,使光纤端面凝固。
7. 固定熔接点:使用热缩管将熔接点固定,确保连接牢固。
8. 检查熔接质量:使用望远镜观察熔接点,确保熔接点光滑、无气泡、无裂纹。
9. 记录实验数据:记录熔接时间、光纤型号、熔接机参数等实验数据。
五、实验结果与分析1. 实验结果:通过实验,成功熔接了两根光纤,熔接点光滑、无气泡、无裂纹,连接牢固。
2. 分析:实验过程中,严格按照实验步骤进行操作,注意光纤剥皮、切割、端面制作等环节的质量,确保熔接质量。
六、实验总结1. 通过本次实验,掌握了光纤熔接的基本原理和操作步骤;2. 熟悉了光纤熔接机的使用方法,提高了熔接操作技能;3. 了解了光纤熔接过程中的注意事项,为实际工程应用奠定了基础。

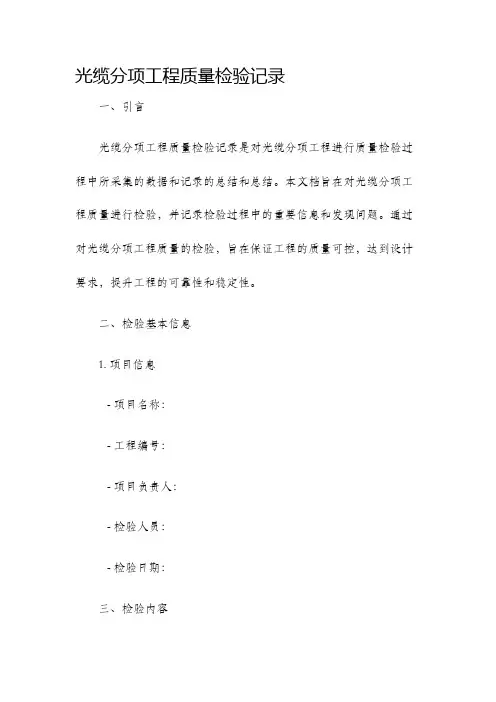

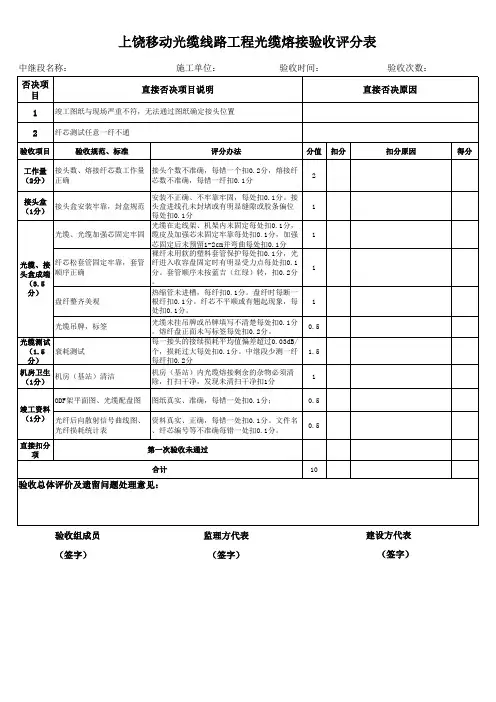

光缆分项工程质量检验记录一、引言光缆分项工程质量检验记录是对光缆分项工程进行质量检验过程中所采集的数据和记录的总结和总结。
本文档旨在对光缆分项工程质量进行检验,并记录检验过程中的重要信息和发现问题。
通过对光缆分项工程质量的检验,旨在保证工程的质量可控,达到设计要求,提升工程的可靠性和稳定性。
二、检验基本信息1. 项目信息- 项目名称:- 工程编号:- 项目负责人:- 检验人员:- 检验日期:三、检验内容本次光缆分项工程质量检验包括但不限于以下内容:1. 光缆材料检验- 光缆型号、规格、长度是否符合设计要求- 光缆外观是否完好无损,包括光缆表面是否有裂纹、变形等 - 光缆绝缘材料是否符合要求- 光缆金属护套材料是否符合要求2. 光纤连接检验- 光纤连接是否牢固可靠,是否存在松动、不良接触等问题 - 光纤连接端面质量检验,确定是否存在划痕、污染等3. 光缆敷设质量检验- 光缆敷设线路是否符合设计要求- 光缆敷设过程中是否存在损坏、扭曲等问题- 光缆敷设过程中是否注意保护措施,防止外力破坏4. 光缆测试检验- 光缆传输性能测试,包括光衰减、带宽等指标的检测- 光缆非传输性能测试,包括温度适应性、弯曲性能等指标的检测五、检验结果根据光缆分项工程质量检验的结果,记录如下:1. 光缆材料检验结果:- 光缆型号、规格、长度符合设计要求- 光缆外观完好无损- 光缆绝缘材料符合要求- 光缆金属护套材料符合要求2. 光纤连接检验结果:- 光纤连接牢固可靠- 光纤连接端面质量良好,无划痕和污染3. 光缆敷设质量检验结果:- 光缆敷设线路符合设计要求- 光缆敷设过程中未发现损坏和扭曲现象- 光缆敷设过程中注意了保护措施,未受到外力破坏4. 光缆测试检验结果:- 光缆传输性能测试指标符合要求- 光缆非传输性能测试指标符合要求六、问题和建议在光缆分项工程质量检验过程中发现的问题和改进建议如下:1. 光缆材料检验过程中,应更加仔细地审查外观,以防止遗漏损伤。
光缆熔接测试光纤工程的熔接与测试光纤通信技术是近20年来迅猛发展的新技术,由于光纤通信传输信息量大、速率快,而且信息数字化,传送的是数字信号,因而使宽频带图象信号、微机联网等信息传输成为可能。
对光纤损耗的测量是非常重要的,它直接关系到光纤通讯的质量,并能及时发现可能的故障点。
1、光纤接续(1)光纤接续。
光纤接续应遵循的原则是:芯数相等时,要同束管内的对应色光纤对接,芯数不同时,按顺序先接芯数大的,再接芯数小的。
(2)光纤接续的方法有:熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小,反射损耗大,可靠性高。
(3)光纤接续的过程和步骤:①开剥光缆,并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右,用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管,不同颜色的光纤分开,穿过热缩管。
剥去涂覆层的光纤很脆弱,使用热缩管,可以保护光纤熔接头。
③打开古河s176熔接机电源,采用预置的42种程式进行熔接,并在使用中和使用后及时去除熔接机中的灰尘,特别是夹具,各镜面和v型槽内的粉尘和光纤碎未。
catv使用的光纤有常规型单模光纤和色散位移单模光纤,工作波长也有1310nm和1550nm两种。
所以,熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况,一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层,再用沾酒精的清洁棉在裸纤上擦拭几次,用力要适度,然后用精密光纤切割刀切割光纤,对0.25mm(外涂层)光纤,切割长度为8mm-16mm,对0.9mm(外涂层)光纤,切割长度只能是16mm。
<br><br>⑤放置光纤。
将光纤放在熔接机的v 形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,即可自动完成熔接,只需11秒。
第1篇一、实验目的1. 熟悉光纤接续熔接的基本原理和操作步骤。
2. 掌握光纤熔接机的使用方法。
3. 了解光纤熔接过程中的关键技术和注意事项。
4. 提高光纤熔接的实际操作能力,确保熔接质量。
二、实验原理光纤熔接是利用高温加热将两根光纤的末端熔合成一体,从而实现光纤的连接。
熔接过程中,通过精确控制温度和时间,使光纤的芯部材料熔化并重新凝固,从而实现光学信号的传输。
三、实验材料与工具1. 光纤熔接机:用于熔接光纤。
2. 光纤:实验用的单模或多模光纤。
3. 光纤剥线钳:用于剥去光纤的外护套。
4. 光纤切割刀:用于切割光纤。
5. 光纤清洁布:用于清洁光纤端面。
6. 热缩管:用于保护熔接点。
四、实验步骤1. 光纤剥皮:使用光纤剥线钳剥去光纤外护套,露出光纤芯。
2. 光纤切割:使用光纤切割刀切割光纤,确保切割面平整。
3. 光纤清洁:使用光纤清洁布清洁光纤端面,去除切割面及周围的光纤污染。
4. 光纤熔接:a. 将光纤插入熔接机夹具中,确保光纤对准。
b. 打开熔接机电源,选择合适的熔接程序。
c. 按下熔接按钮,启动熔接过程。
d. 熔接完成后,取出熔接好的光纤。
5. 熔接点保护:将熔接点套上热缩管,加热使其收缩固定。
五、实验结果与分析1. 熔接质量分析:a. 观察熔接点外观,确保熔接面平整,无气泡、裂纹等缺陷。
b. 使用光纤测试仪测试熔接点的损耗和反射率,确保熔接质量符合要求。
2. 影响熔接质量的因素分析:a. 光纤切割质量:切割面应平整,无毛刺、裂纹等缺陷。
b. 光纤清洁程度:光纤端面应无污染,确保熔接质量。
c. 熔接机操作:操作过程中应严格按照熔接机说明书进行,确保熔接参数准确。
d. 熔接环境:熔接过程中应避免灰尘、水分等污染。
六、实验心得1. 光纤熔接是一项技术性较强的操作,需要熟练掌握操作技巧和注意事项。
2. 光纤熔接质量直接影响光纤传输系统的性能,因此在进行熔接操作时,应严格遵循操作规程,确保熔接质量。
3. 实验过程中,应注意安全操作,避免烫伤、划伤等事故发生。
《光纤通信原理与系统》课程实验指导和任务书(实验一)1、实验项目名称:光纤熔接实验2、实验目的和要求由于光纤熔接是光纤通信系统实际应用和试验研究中的一个基本技术,又是一个对动手能力要求较高的工作,本实验目的是让学生们通过对实际的光纤进行熔接熟悉光纤熔接的基本方法和步骤,增加对光纤通信技术的感性认识。
3、实验内容和原理:本实验主要内容包括1)、利用光纤熔接机等必要的工具将两段单模光纤熔接以使其可以实现更长距离的稳定和低损耗的传输。
2)测量熔接点的附加损耗。
光纤熔接的基本原理是利用光纤熔接机将端面对准靠紧的两被接光纤接头处局部快速加热,致其纤芯和包层的石英材料熔化并熔合在一起,冷却后即可实现被连接的两段光纤之间稳定而低损耗的连接。
4、主要仪器设备和元件、耗材光纤熔接机、光纤、光纤涂覆层剥离钳、光纤切割刀/机、光纤热缩套管、酒精棉球等。
5、操作方法与实验步骤第一步:检查确认所需仪器设备和元件等都已齐备,光纤熔接机已经接上电源。
第二步:给需要熔接的一根光纤套上光纤热缩套管(光纤热缩套管主要用于对光纤连接头的保护)。
第三步:将待连接的两段光纤进行端面处理。
1)用光纤涂覆层剥离钳分别将两根光纤一端的涂覆层剥离5-10cm,并用酒精棉球清理干净;2)然后使用光纤切割刀(/机)垂直切割光纤使其端面的表面平整,端面倾斜度要小;3)再次清洁光纤端面去除切割产生的残削。
第四步:对准和熔接1)将处理好的光纤放置在光纤熔接器的V型槽中,两端面靠近,然后轻轻放下光纤夹具将其固定,并合上安全盖。
2)查看两端对接情况:利用光纤熔接器的视屏观察并利用光纤熔接器的自动调节功能或采用手动调节的方式将两光纤端面对准;3)按熔接启动键开始熔接;第五步:完成光纤熔接后通过目视或调用光纤芯子的热图像检查光纤熔接质量(纤芯和外径是否平直、错位、存在亮点或亮线等),并记录。
第六步:保护接头将光纤热缩套管移到接头处,其两端必须都跨到光纤涂层处,然后把热缩管放入热炉,热缩管在热炉中受热会收缩,实现均匀密封。
光缆光纤接续损耗测试是对光缆中的光纤进行的一种测试,目的是评估接头处的光纤损耗。
光纤接续损耗测试通常使用光路损耗测试仪进行,并且是在安装和维护光缆时必要的测试。
在进行光纤接续损耗测试时,应记录以下信息:
测试日期和时间: 记录测试时间和日期。
测试人员: 记录测试人员的姓名和职务。
测试设备: 记录使用的测试设备的型号和序列号。
测试光纤:记录测试的光纤的编号或标识,并记录光纤的长度、类型和纤芯径。
测试结果: 记录每个接头的损耗值,并确保符合标准要求。
照片:如果可能的话,记录测试过程中的照片,以便于后续检查。
备注: 记录任何其他重要信息,如测试中出现的任何问题或异常情况。
这些记录将帮助确保测试结果的准确性和可靠性,并且在未来的维护和检查中有助于确定任何问题的根本原因。
