空调冷量、通风风量如何估算？一文详解！空调冷量、通风风量如何估算？一文详解！空调制冷量的估算一、常用算法在空调制冷量的匹数（PH）计算是以大卡或瓦（W）来计算的，一般来说1PH=2000大卡，以国际单位来计算要乘于1.16。

所以1PH=2324W。

日常生活中以2500W为标准1PH来计算。

负荷指标（估算）（仅供参考）注：1、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于10000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

二、变容量算法主要为别墅、大型房间或办公用，可按：普通环境：一立方米所需制冷量：50W，恶劣环境：一立方米所需制冷量：70W估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式潜水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的占空调末端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩阻取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

空调新风量.送风量.回风量的定量标准.计算分析.应用及其若干问题探讨主要包括如下内容： (1)舒适性空调系统根据室内负荷或室内除湿要求进行送风量计算？(2)舒适性、洁净性空调系统根据国家标准和室内压力、排风量要求进行新风量计算？ (3)洁净性空调系统根据室内洁净度要求的换气次数或截面风速进行送风量计算？ (4)洁净空调气流组织如何进行分析？1、舒适性空调系统根据室内负荷或室内除湿要求进行送风量计算？ (1)空调房间的送风量L 根据夏季最大的室内冷负荷进行计算：(m 3/h) ；(m 3/h) ；T Q ：全热负荷，单位kcal ；h ∆：焓差，单位kcal/kg(DA)；ρ：空气的密度，近似取1.204 kg/m 3(20℃)s Q ：显热负荷，单位kcal ；t ∆：温差，单位℃；P C ：空气比热，取0.24kcal/kg. ℃。

注：从上式可以看出，送风温差t ∆(n s t t -)数值的大小，对送风量及空调系统的投资和运行费有显著的影响。

因此，在满足舒适和工艺要求的条件下，应尽量加大送风温差，具体可按下表选取。

表1.1 送风温差表注：室温允许波动范围较小(±0.1～±0.2℃)的空调房间，当四周设置套间或空调房间邻接，且室内维护结构和局部热源的热扰量小于5.8W/(m 2·h)，送风扰量在整个热扰中占较大比重时，可对空调房间采用不送风或减少送风量，只对套间送风的方法。

(2)空调房间如以除湿为主，送风量通常按照夏季最大室内散湿量(含湿量差)进行计算：L Q ：潜热负荷，单位kcal ；x ∆：含湿量差，单位kg/kg(DA)；2500：水的汽化潜热，即2500KJ/kg 。

(3)空调房间一般按照夏季最大的室内冷负荷计算确定送风量，由于春、秋季从围护结构传入的热量减少，而冬季不但不传入热量，反而要传出热量，因此，春、秋、冬季所需送风量比夏季可以减少，但不能影响室内气流组织，一般可减少20%～50%。

风量与冷量计算公式一、引言风量与冷量是在空调系统中常见的两个参数，它们在空调的设计和运行中起着重要的作用。

本文将介绍风量与冷量的计算公式及其应用。

二、风量的计算公式及应用1. 风量的计算公式风量是指单位时间内通过空调系统的空气流量，通常以立方米/小时（m³/h）表示。

风量的计算公式为：风量 = 风速× 风口面积其中，风速是指空气在风口处的速度，单位通常为米/秒（m/s）；风口面积是指风口的横截面积，单位为平方米（m²）。

2. 风量的应用风量的大小直接影响到空调系统的运行效果。

合理的风量可以保证空气的流通和均匀分布，提高空调的制冷或制热效果。

过大或过小的风量都会影响空调的运行效果，导致能耗的增加或者制冷效果的下降。

三、冷量的计算公式及应用1. 冷量的计算公式冷量是指空调系统在单位时间内吸收或排出的热量，通常以千瓦（kW）或万千焦耳（kJ/h）表示。

冷量的计算公式为：冷量 = 空气质量流量× 空气的比热容× 温度变化其中，空气质量流量是指单位时间内通过空调系统的空气质量，通常以千克/小时（kg/h）表示；空气的比热容是指单位质量的空气在单位温度变化下所吸收或释放的热量，单位为焦耳/千克·摄氏度（J/(kg·℃)）；温度变化是指空气在空调系统中的冷却或加热过程中的温度差，单位为摄氏度（℃）。

2. 冷量的应用冷量的大小与空调系统的制冷能力密切相关。

合理计算冷量可以确保空调系统的制冷效果符合要求，避免过冷或不足的情况出现。

冷量的计算还可以用于空调系统的设计和运行参数的确定，以提高空调系统的能效。

四、风量与冷量的关系风量和冷量是相互关联的，两者在空调系统中共同作用。

风量的大小决定了空气的流通和分布，而冷量则决定了空气的温度变化。

在空调系统的设计和运行中，需要根据需要调整风量和冷量的大小，以达到预期的制冷或制热效果。

五、结论风量与冷量是空调系统中重要的参数，它们的计算公式和应用对于空调系统的设计和运行至关重要。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB〔A〕，商务办公≤45dB〔A〕二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：〔1〕人不经常停留的地方；〔2〕房间的边和角；〔3〕有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围〔面积〕的长宽不宜大于1:1.5，送风水平射程与垂直射程〔〕平顶至工作区上边界的距离〕的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡电脑气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷〔KW〕H n —室内空气焓值〔KJ/Kg)H s —送风焓值〔KJ/Kg)t n —室内温度〔℃)t s —送风温度〔℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积〔㎡〕G —风管内风量〔m³/h〕V —风管内风速〔m/h〕，一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格〔mm〕：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格〔mm〕：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形〔方形〕散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形〔方形〕散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形〔方形〕散流器：1气流型式为贴附型〔平送型〕、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为〔A+75〕×〔B+75〕◇三面吹散流器：1气流型式为贴附型〔平送型〕、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附〔平送〕型、3可以供应较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式〔变风量〕喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积到达射程，风量的控制，适用于大型厅展，以到达侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸〔假定流速法〕风口的风速选择卡参考下表流程七：阻力平衡电脑气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，防止空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件〔如三通、弯头〕本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可比照表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速〔m/s〕表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速〔m/s〕3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用标准统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点到达预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.假设超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，到达阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求到达的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，到达阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，到达预期的流量分配.5、计算系统的总阻力。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注:民用住在≤35dB(A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角；（3)有利于气流的组织2、标准型号风盘所接散流器的尺寸表—办公室注：办公室推荐送风口流速：2。

5～4.0 m/s风机盘管接风管的风速:通常为1.5～2。

0 m/s,不能大于2。

5 m/s，否则会将冷凝水带出来。

3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm;圆形或方形散流器布置时，其相应送风范围(面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0。

5～1。

5之间。

实际上这要看装饰要求而定，如250×250的散流器,间距一般在3。

5米左右,320×320米在4.2米左右。

四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管:常用在空调送、回风管道（优点:使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管:常用在厨房炉具排油烟以及防油烟风道上（要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求）C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长,强度较高的优点,造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差,强度和耐火性达不到要求,现场维修较困难）D、硅酸盐板风管：常用排烟管道（优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高）E、复合保温板风管：常用有：上海万博（铝箔聚氨酯)、湖南中野（酚醛树脂）、北京百夏(BBS）、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管（在工程上具有施工简单、灵活方便等特点,但其风管阻力比较大，且对施工管理要求比较高)G、其他风管:土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分:A、百叶风口:门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器:方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大,风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六:风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域?………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定,根据已有型号进行合理的系统划分即可流程二:系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定:公式： G = 3600Q q/ρ（h n-h s） = 3600Q x/ρc（t n-t s) (m³/h)Q q、Q x - 室内总全冷负荷和总显冷负荷（KW)H n —室内空气焓值（KJ/Kg）H s —送风焓值（KJ/Kg)t n - 室内温度(℃）t s —送风温度（℃)c —空气定压比热[KJ/(Kg。

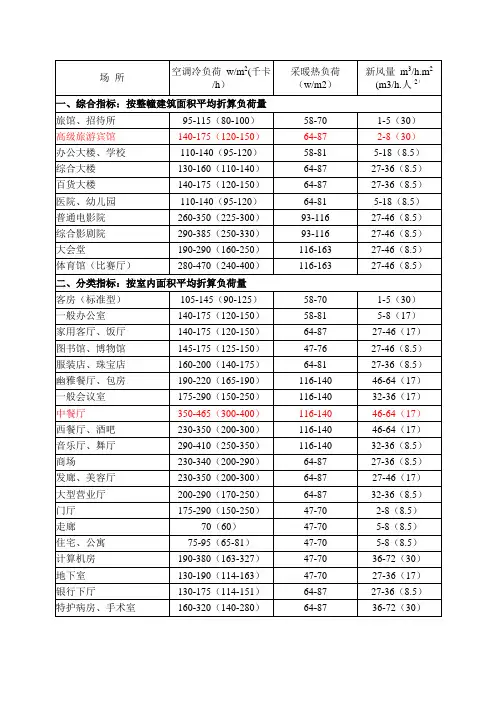

注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。

考虑各类房间的同期使用率等情况，
将系统负荷乘以0.84-0.86的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（0.84-0.86）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按4.60～7.20m3/h.m2选用.
旅馆卧室
单人房 0.80～1.20m3/h.m2
双人房 1.20～2.00m3/h.m2
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（h.3KW）（氙灯）；800 m3/（h.5KW）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。

对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。

当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。

当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。

客房出风量 =新风量 / (0.8-0.9)系数
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注！）。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
