ADAM-4080/4080D 快速入门手册
第一章ADAM-4080/4080D的安装
1．1 概述
ADAM-4000系列模块是一种模块内置式微控制器，传感器到计算机接口的智能设备。这些模块通过发出ASCII码格式的简单命令集并以RS-485通讯协议发送予以遥控。本模块提供信号调理、隔离、调整量程、A/D转换、数据比较及数据通讯功能。
! 软件配置和校准
ADAM-4000模块无需设置电位器和开关。仅从主机发出命令就能改变模拟量输入模块各种量程的电压输入。全部模块的配置参数，包括I/O地址、速度、奇偶位、上限报警、下限报警、校准参数等均可以远程设定。借助研华公司提供的菜单式软件、安装命令或校准命令实现远程设定。
配置参数和校准参数存入EEPROM存储器，在掉电情况下也能保存这些参数。
! 电源要求
ADAM模块以非稳压的工业标准十24V直流电源供电，但也接受变化范围在十10V至十30V之间的任何直流电源。电源纹波峰峰值必须在5V以内，瞬态纹波应保持在十10V至十30V之间。
! 连接和编程
ADAM模块能连接到所有计算机和终端上并与之通讯。它们采用RS-485传输标准，并用ASCII 格式通讯。每一个型号模块的命令集由近10条指令组成。模块和模块之间的通讯都以ASCII码实现，这就意味着ADAM模块能以任何高级语言编程。
! RS-485网络

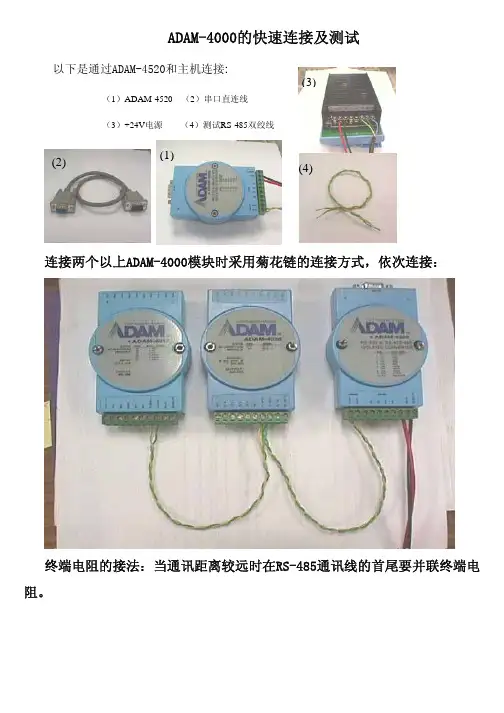

RS-485网络提供较低噪声传感器读入。由于模块很靠近信号源，通过采用 ADAM RS-485中继器，可以将多达256个ADAM模块连接到RS-485网络上，将最大通讯距离延伸到1200m。主机通过 ADAM RS-232/RS-485转换器用一个 COM通讯口连到 RS-485网络。
研华模块Adam4000_产品规格说明书
Adam4000系列
产品规格说明书
（本说明书说明驱动产品的功能，性能指标，是测试⼯程师、⽂档⼯程师和开发⼈员交流的重要依据，是编写测试⽤例和帮助⽂档的重要依据。下边⼏项是必须填写的，如果还有需要说明的部分，需要编写更多的内容）
[项⽬经理填写]
项⽬背景：
⼀、产品功能简介
Adam4011是热电偶输⼊模块，包括⼀路模拟量输⼊、2路数字量输出、⼀路数字量输⼊。
Adam4011D是带液晶显⽰的输⼊模块，包括⼀路模拟量输⼊、2路数字量输出、⼀路数字量
输⼊。
Adam4012是模拟输⼊模块，⼀路模拟量输⼊、2路数字量输出、⼀路数字量输⼊。
Adam4013是模拟量输⼊模块，⼀路模拟量输⼊。
Adam4014D是带液晶显⽰的模拟输⼊模块，有⼀路模拟输⼊，2路数字量输出，⼀路数字量
输⼊。
Adam4015是热电阻输⼊模块，六路模拟量输⼊
Adam4016是应变计输⼊模块，⼀路模拟量输⼊、4路数字量输出。
Adam4017是16位8通道模拟量输⼊模块，6路双端，2路单端模拟量输⼊。
Adam4017+是16位8通道双端模拟量输⼊模块。
Adam4018是16位8通道模拟输⼊数据记录模块，6路双端模拟量输⼊，2路单端模拟量输⼊。
Adam4018+是16位8通道热电偶输⼊模块。
Adam4018M是16位8通道模拟输⼊数据记录模块，6路双端模拟量输⼊，2路单端模拟量输
⼊。
Adam4019是模拟量输⼊模块，8路模拟量输⼊。
Adam4021是模拟量输出模块，⼀路模拟量输出。
Adam4022T可以通过软件来进⾏PID参数设定，还可以通过软件将其设置为简单的模拟量I/O

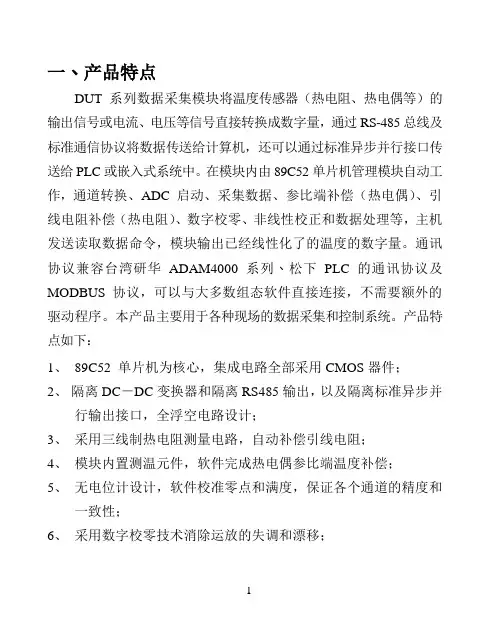

八、控温模块与温度采集
1、通过串行口采集数据
模块与计算机通过串行口连接如图6所示。计算机的串行口1或串行口2通过RS232到RS485转换器（可以选用ADAM4520）转换成为RS485标准，各个采集模块以RS485总线形式和计算机相连。ADAM4520的DATA+和DUT模块的T+相连，DATA-与T-相连。+24V 电源也对应连接。一般一个系统可直接连接32个模块，超过32个需要加中继器。
图6 采集模块连接图
在工作状态下，主机仅从DUT模块中读取数据。即主机发送读数据命令串，模块返回当前数据。模块响应时间一般小于70mS（9600波特时）。若超过70mS没有响应，可以重发。连续三次没有响应，进行错误告警。随产品提供各种语言数据采集源程序，这些程序也可以访问我们的网页得到。
2、通过异步并行接口采集温度数据
（1）、隔离异步并行接口输出时序及应用
模块内有一波特率控制字除用以选择串行通讯波特率和奇偶校外，还控制DUT-4000的并行接口的输出时序。
验
D7 D6 D5 D4 D3 D2 D1 D0
校验请求字节通讯协议选择波特率其中，D7=0 串行通讯无校验方式；D7=1 串行通讯奇校验方式。D6=0 并行接口无条件输出，每2.16秒（不滤波0.72S）输出8个通道数据；D6=1并行接口请求输出，IN+和IN-为ON请求输出一次数据。D5=0 并行接口半字节输出，每次输出4位二进制数；D5=1 并行接口字节输出，每次输出8位二进制数。D4~D3选择通讯协议。D2~D0选择串行通讯波特率。
（2）、无条件半字节输出时序
Adam4000系列
产品规格说明书
（本说明书说明驱动产品的功能，性能指标，是测试工程师、文档工程师和开发人员交流的重要依据，是编写测试用例和帮助文档的重要依据。下边几项是必须填写的，如果还有需要说明的部分，需要编写更多的内容）
[项目经理填写]
项目背景：
一、产品功能简介
Adam4011是热电偶输入模块，包括一路模拟量输入、2路数字量输出、一路数字量输入。
Adam4011D是带液晶显示的输入模块，包括一路模拟量输入、2路数字量输出、一路数字量
输入。
Adam4012是模拟输入模块，一路模拟量输入、2路数字量输出、一路数字量输入。
Adam4013是模拟量输入模块，一路模拟量输入。
Adam4014D是带液晶显示的模拟输入模块，有一路模拟输入，2路数字量输出，一路数字量
输入。
Adam4015是热电阻输入模块，六路模拟量输入
Adam4016是应变计输入模块，一路模拟量输入、4路数字量输出。
Adam4017是16位8通道模拟量输入模块，6路双端，2路单端模拟量输入。
Adam4017+是16位8通道双端模拟量输入模块。
Adam4018是16位8通道模拟输入数据记录模块，6路双端模拟量输入，2路单端模拟量输入。
Adam4018+是16位8通道热电偶输入模块。
Adam4018M是16位8通道模拟输入数据记录模块，6路双端模拟量输入，2路单端模拟量输
入。
Adam4019是模拟量输入模块，8路模拟量输入。
Adam4021是模拟量输出模块，一路模拟量输出。
Adam4022T可以通过软件来进行PID参数设定，还可以通过软件将其设置为简单的模拟量I/O
组态王连接ADAM-4000模块的注意事项
2011-10-12 08:56:49| 分类：应用技术| 标签：adam-4000 组态王|字号大中小订阅
ADAM-4000模块在设置时，有个参数是checksum，组态王中翻译为“校验和”。这个参数的含义是，在发送ASCII指令时，是否加上一位额外的ASCII来进行校验，如果勾选上checksum，那么在发送ASCII 指令时，除了发送指令原文外，还需在指令最后加上一位所有指令的ASCII数值之和作为“校验和”。默认设置是不适用checksum项，即disable checksum。
以ADAM-4017为例，当使用研华协议时，可以通过“#01（回车）”的命令来读取8个通道的数据；换算成ASCII 16进制命令，“#01(回车)”==“23 30 31 0D”。如果在配置软件中“Enable”了checksum项，那么实际发出去的命令就应该是“23 30 31 84 0D”，其中多出来的“84”是“23+30+31”，“84”就被称为“校验和（checksum）”
在组态王中，checksum项反映在组态王的地址设置中。
老版的组态王，如果disable了地址为1的ADAM-4000模块的checksum，那么写地址的时候，必须写成1.X（X不能为0）；如果enable了地址为1的ADAM-4000模块的checksum，那么写地址的时候，必须写成1或者1.0.
新版的组态王则刚好与之相反。如果disable了地址为1的ADAM-4000模块的checksum，那么写地址的时候，必须写成1或者1.0；如果enable了地址为1的ADAM-4000模块的checksum，那么写地址的时候，必须写成. 1.X（X不能为0）
ADAM-4017/4017+快速入门手册
一、ADAM-4017/4017+的概述
ADAM-4017/4017+是16位A/D 8通道的模拟量输入模块，可以采集电压、电流等模拟量输入信号。它为所有通道都提供了可编程的输入范围，这些模块为工业测量和监控的应用中提供很好的性价比；而且它的模拟量输入通道和模块之间还提供了3000V的电压隔离，这样就有效的防止模块在受到高压冲击时而损坏。
ADAM-4017支持6路差分，2路单端信号，输入范围+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，+/-20mA。如果测试电流信号，需在该通道的输入端口并联一125欧姆的精密电阻。
ADAM-4017+支持8路差分信号，还支持Modbus协议。各通道可独立设置其输入范围， 同时在模块右侧使用了一个拨码开关来设置INT* 和正常工作状态的切换，4017+还增加了4~20mA的输入范围，测量电流时，不需要外接电阻，只需打开盒盖，设置跳线到△即可。
4017：
通道：
6通道差分，2通道单端
输入范围：
毫伏电压输入：±150 mV 和 ±500 mV
电压输入：±1 V, ±5 V, 和 ±10 V
电流输入：±20mA （需外接125Ω电阻）
模块按工程单位的方式给主机数据（V，Mv，mA）
ADAM-4017+
跳线设置：
1．JP9 和 JP10(默认设置是六通道差分，两通道单端)
JP9,JP10
六通道差分，两通道单端
八通道差分 2．JP1～JP8
JP1～JP8
20mA输入范围
电压输入范围
映射到通道
ADAM-4053快速入门手册
一、ADAM-4053的概述
ADAM-4053提供16路数字量输入通道，支持干接点和湿接点。 干接点：逻辑电平0：接GND 逻辑电平1：开路 湿接点：
高电平：输入电压+4V-30V；
低电平：0-+2V。
4053：
二、 ADAM-4053硬件连线
1.ADAM-4051模块简单控制接线图
左图中红色表示接+Vs对
应的GND。
ADAM-4053湿节点数字量输入接线图
左图中红色表示接+Vs对
应的GND。
ADAM-4053干节点数字量输入接线图
注意：
ADAM-4053的DI15和INIT*共用一个接线端子，打开模块的盖子，在电路板上有选择跳线，如下
所示：
三、 ADAM-4000 Utility的使用
1.ADAM-4000的应用软件-ADAM Utility 的安装
把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：
选择ADAM4000 Utility 安装选项，出现如下安装界面：
根据后续的软件安装提示，完成ADAM4000 Utility 的安装。PC机上就会出现ADAM4000 Utility的软件如下图
2.ADAM Utility的快速使用
1.选中COM1或COM2，点击工具栏快捷键search：
网络扫描如下图所示
3. 点击模块，进入测试/配置界面：
5. 终端(Terminal)
在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。有两个可选项，Single Command，Command File。Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。如果再发送命令．再次击ENTER键就可以。Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

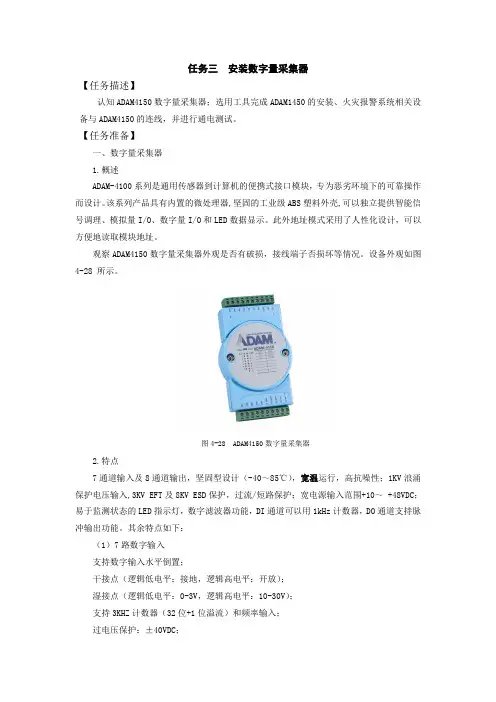

任务三安装数字量采集器
【任务描述】
认知ADAM4150数字量采集器；选用工具完成ADAM1450的安装、火灾报警系统相关设备与ADAM4150的连线，并进行通电测试。
【任务准备】
一、数字量采集器
1.概述
ADAM-4100系列是通用传感器到计算机的便携式接口模块，专为恶劣环境下的可靠操作而设计。该系列产品具有内置的微处理器,坚固的工业级ABS塑料外壳,可以独立提供智能信号调理、模拟量I/O、数字量I/O和LED数据显示。此外地址模式采用了人性化设计，可以方便地读取模块地址。
观察ADAM4150数字量采集器外观是否有破损，接线端子否损坏等情况。设备外观如图4-28 所示。
图4-28 ADAM4150数字量采集器
2.特点
7通道输入及8通道输出，坚固型设计（-40～85℃），宽温运行，高抗噪性；1KV浪涌保护电压输入,3KV EFT及8KV ESD保护，过流/短路保护；宽电源输入范围+10～ +48VDC；易于监测状态的LED指示灯，数字滤波器功能，DI通道可以用1kHz计数器，DO通道支持脉冲输出功能。其余特点如下：
（1）7路数字输入
支持数字输入水平倒置；
干接点（逻辑低电平：接地，逻辑高电平：开放）；
湿接点（逻辑低电平：0-3V，逻辑高电平：10-30V）；
支持3KHZ计数器（32位+1位溢流）和频率输入；
过电压保护：±40VDC；
（2）8路数字输出：
集电极开路40V，1A（最大负载）；
支持5KHZ脉冲输出；
支持高至低和低至高延时输出；
隔离电压：3000VDC；
浪涌，EFT和ESD保护；
ADAM4024调试说明
以前AGC功能中常用的ADAM4021模块只支持1路模拟量输出，而ADAM4024模块通过接收上位机指令报文，可以支持四路模拟量输出。对于对同一机组需要进行多路遥调的电厂，使用ADAM4024模块更为合适。下面根据现场调试经验对ADAM4024的调试方法作简要说明供大家参考。
1、模块设置：
ADAM4024模块的右侧面有一个“nomal/init”选择拨码开关，在断电状态下可以进行切换。
需要设置时，将模块断电，拨码开关拨至“init”位置，然后模块上电，用ADAM-4000-5000 Utility软件按照说明书进行设置，设置完毕将模块断电，拨码开关拨至“nomal”位置，模块上电进入正常工作模式。
2、4024报文格式：
模块设置里选择研华规约，使用ASCII码报文格式，例如：#01C0+07.000<CR>
其中#、C是固定字符；#后面的01为两位的模块地址，根据需要设置；C后面的0为通道号(0-3)，根据需要设置；+为输出符号，设置+或-；07.000为6位的输出毫安值，格式固定。<CR>表示回车换行符。
如#05C1+12.234<CR>表示地址为5的模块通道1输出12.234mA大小的电流。
串口实际输出16进制报文为23 30 35 43 31 2B 31 32 2E 32 33 34 0D 0A。
3、总控配置：
串口设置里选Adam-Agc模块规约，对于ADAM4024模块，注意一个模块要映射出4个地址，映射地址=模块地址+通道号。
ADAM-4017/4017+快速入门手册
一、ADAM-4017/4017+的概述
ADAM-4017/4017+是16位A/D 8通道的模拟量输入模块，可以采集电压、电流等模拟量输入信号。它为所有通道都提供了可编程的输入围，这些模块为工业测量和监控的应用中提供很好的性价比；而且它的模拟量输入通道和模块之间还提供了3000V的电压隔离，这样就有效的防止模块在受到高压冲击时而损坏。
ADAM-4017支持6路差分，2路单端信号，输入围+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，+/-20mA。如果测试电流信号，需在该通道的输入端口并联一125欧姆的精密电阻。
ADAM-4017+支持8路差分信号，还支持Modbus协议。各通道可独立设置其输入围，同时在模块右侧使用了一个拨码开关来设置INT* 和正常工作状态的切换，4017+还增加了4~20mA的输入围，测量电流时，不需要外接电阻，只需打开盒盖，设置跳线到△即可。
4017：
通道：
6通道差分，2通道单端
输入围：
毫伏电压输入：±150 mV 和±500 mV
电压输入：±1 V, ±5 V, 和±10 V
电流输入：±20mA （需外接125Ω电阻）
模块按工程单位的方式给主机数据（V，Mv，mA）
ADAM-4017+
跳线设置：
1．JP9 和 JP10(默认设置是六通道差分，两通道单端)
JP9,JP10 六通道差分，两通道单端
八通道差分
2．JP1～JP8
JP1～JP8 20mA输入围
电压输入围
映射到通道
3．
JP13 系统处于正常模式

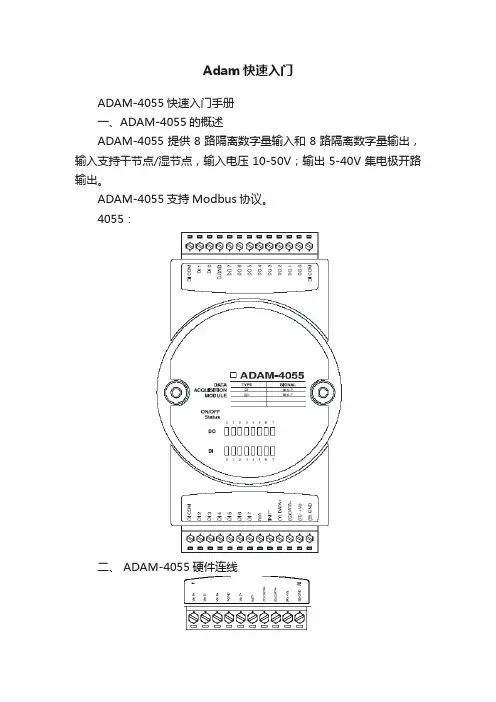

ADAM-4055快速入门手册
一、ADAM-4055的概述
ADAM-4055提供8路隔离数字量输入和8路隔离数字量输出，输入支持干节点/湿节点，输入电压10-50V；输出5-40V集电极开路输出。
ADAM-4055支持Modbus协议。
4055：
二、 ADAM-4055硬件连线
1.ADAM-4055模块简单控制接线图
ADAM-4055 数字量输出接线图
ADAM-4055干节点数字量输入接线图
ADAM-4055湿节点数字量输入接线图
三、 ADAM-4000 Utility的使用
1.ADAM-4000的应用软件-ADAM Utility 的安装
把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：
选择ADAM4000 Utility 安装选项，出现如下安装界面：
根据后续的软件安装提示，完成ADAM4000 Utility 的安装。PC机上就会出现ADAM4000 Utility的软件如下图
2.ADAM Utility的快速使用
1.选中COM1或COM2，点击工具栏快捷键search：
2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。RS-485
网络扫描如下图所示
3. 点击模块，进入测试/配置界面：
4. ADAM-4055还支持Modbus协议，如下所示：（Modbus寄存器支持列表请见说明书）
5. 终端(Terminal)
在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。有两个可选项，Single Command，Command File。Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。如果再发送命令．再次击ENTER键就可以。Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。
ADAM-4024（4021）快速入门手册
注：本手册主要针对ADAM-4024来作说明。ADAM-4021的操作类同于ADAM-4024。
一、 ADAM-4021(4024)概述
ADAM-4021是1路模拟量输出通道，分辨率为12位，输出范围0-20mA，4-20mA，0-10V。ADAM-4024是4路模拟量输出通道，分辨率为12位，输出范围0-20mA，4-20mA，+/-10V，支持Modbus协议。用户可以通过配置软件配置电压或电流的建立速率和启动输出。
ADAM-4021
技术说明
-电压输出 0～10V(可编程输出斜率：0.0625～64 V/Sec)
-电流输出: 0～20mA或4～20mA (可编程输出斜率：0.125～128 mA/Sec)
模块按照配置设置,接收主机以以下其中一种形式发送的数据以
-工程单位(mV,V或mA)
-满量程百分比
-十六进制表示的二进制补码
ADAM-4024
二、 ADAM-4021（4024）硬件连接
电压输出/电流输出接线图
三、ADAM-4000 Utility的使用
1. ADAM-4000的应用软件-ADAM Utility 的安装
把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面
选择ADAM4000 Utility 安装选项，出现如下安装界面：
1.ADAM-4021(4024)模块简单控制接线图
根据后续的软件安装提示，完成ADAM4000 Utility 的安装。PC机上就会出现ADAM4000 Utility的软件如下图
2 .ADAM Utility的快速使用
