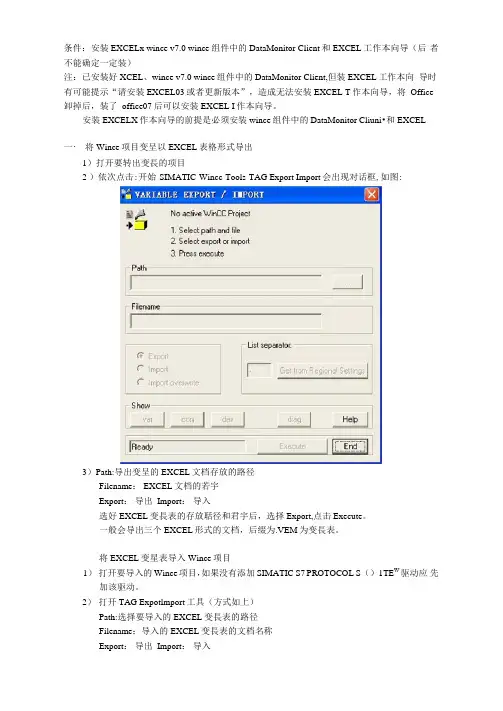

WINCC项目文件拷贝步骤

条件：安装EXCELx wince v7.0 wince组件中的DataMonitor Client和EXCEL工作本向导（后者不能确定一定装）注：已安装好XCEL、wince v7.0 wince组件中的DataMonitor Client,但装EXCEL工作本向导时有可能提示“请安装EXCEL03或者更新版本”，造成无法安装EXCEL T作本向导，将Office 卸掉后，装了office07后可以安装EXCEL I作本向导。

安装EXCELX作本向导的前提是必须安装wince组件中的DataMonitor Cliuni•和EXCEL一・将Wince项目变呈以EXCEL表格形式导出1）打开要转出变長的项目2 ）依次点击:开始-SIMATIC-Wincc-Tools-TAG Export Import会出现对话框,如图:3）Path:导出变呈的EXCEL文档存放的路径Filename： EXCEL文档的若宇Export：导出Import：导入选好EXCEL变長表的存放聒径和君宇后，选择Export,点击Execute。

一般会导出三个EXCEL形式的文档，后缀为.VEM为变長表。

将EXCEL变星表导入Wince项目1）打开要导入的Wince项目，如果没有添加SIMATIC S7 PROTOCOL S（）1TE W驱动应先加该驱动。

2）打开TAG Expotlmport工具（方式如上）Path:选择要导入的EXCEL变長表的路径Filename：导入的EXCEL变長表的文档名称Export：导出Import：导入如果只导入表昼表只需导入后缀为・VEX的EXCEL文档选好EXCEL变長表的存放路径和名宇后，选择Import,点击Execute。

项目明明在V6版本的WINCC里做的，可是在另一台电脑上打开却显示“在使用项目移植器之前，项目不能”
项目明明在V6版本的WINCC里做的，可是在另一台电脑上打开却显示“在使用项目移植器之前，项目不能打开”，只是怎么回事？用项目移植器，结果又显示“找不到WINCCV5组态数据库，不能移植”，求解答？
问题补充：
Sybase7已经正常安装了，在进行项目移植时出现了“找不到WINCCV5组态数据库，不能移植”这个问题
最佳答案
TO：
1.wincc项目是在V6版本里面做的。

V6流行的版本有V6.0V6.2SP2SP3，如果两台计算机上HMI的版本不一致很有可能会造成你说的情况。

2.如果确认了是在不同的版本之间进行转换，那么需要用到【项目移植器】，项目移植的过程最好先看看WinCC的帮助文档，项目移植那一部分。

比如5.X的版本升迁到6.X，需要在计算机上安装Sybase数据库等等。

项目移植器：开始
--SIMATIC--WINCC--TOOLS--ProjectMigrator
3.在两台计算机上拷贝项目，请不要直接复制项目文件夹。

标准做法是使用【项目复制器】.。

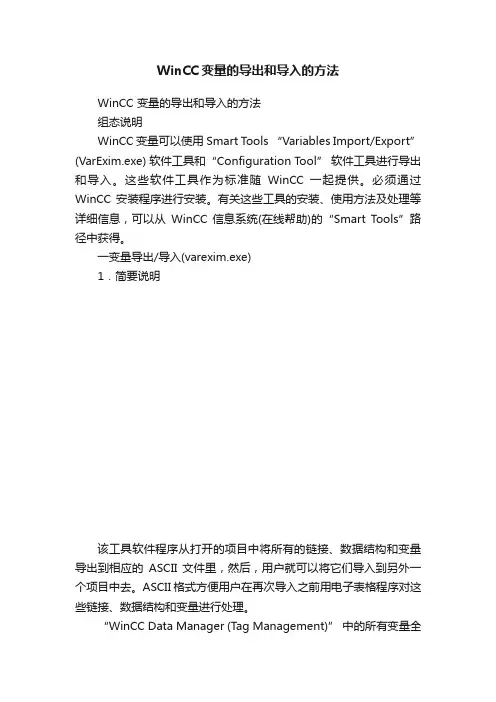

WinCC变量的导出和导入的方法WinCC 变量的导出和导入的方法组态说明WinCC 变量可以使用Smart Tools “Variables Import/Export” (VarExim.exe) 软件工具和“Configuration Tool” 软件工具进行导出和导入。

这些软件工具作为标准随WinCC 一起提供。

必须通过WinCC 安装程序进行安装。

有关这些工具的安装、使用方法及处理等详细信息，可以从WinCC 信息系统(在线帮助)的“Smart Tools”路径中获得。

一变量导出/导入(varexim.exe)1．简要说明该工具软件程序从打开的项目中将所有的链接、数据结构和变量导出到相应的ASCII 文件里，然后，用户就可以将它们导入到另外一个项目中去。

ASCII 格式方便用户在再次导入之前用电子表格程序对这些链接、数据结构和变量进行处理。

“WinCC Data Manager (Tag Management)” 中的所有变量全部被导出。

不能导出某个变量。

在执行导入操作时，可以选择：导入(只向WinCC 导入其中没有的变量)导入覆盖(导入文件中的所有变量全都导入到WinCC 中。

)2．变量再分配不能进行变量在分配说明：不能将变量分配给另外的组或链接。

如果要将变量(包括结构变量)分配给另一个链接或组，那么在导入数据之前，必须在WinCC Explorer 里将该变量删除。

导入后又重新创建这些变量。

警告！在这种情况下，TagLogging，AlarmLogging 或TextLibrary 里任何当前引用均会丢失。

3.重命名变量不能进行重命名变量说明：如果变量需要重命名，要求用新变量名通过变量导入来重新创建。

使用旧名称的变量必须手动删除。

警告！TagLogging, AlarmLogging 或Text Library 中的当前引用必须手工改正。

4.似然性检查在数据编辑期间不进行似然性检查，只有在数据导入时才进行似然性检查。

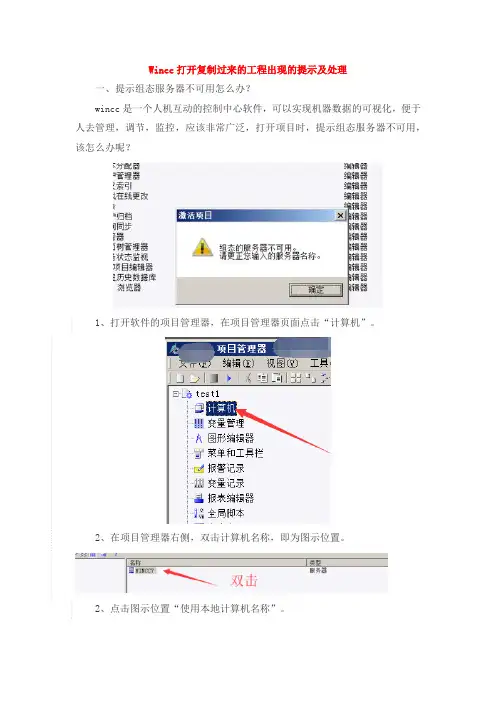

Wincc打开复制过来的工程出现的提示及处理
一、提示组态服务器不可用怎么办？
wincc是一个人机互动的控制中心软件，可以实现机器数据的可视化，便于人去管理，调节，监控，应该非常广泛，打开项目时，提示组态服务器不可用，该怎么办呢？
1、打开软件的项目管理器，在项目管理器页面点击“计算机”。

2、在项目管理器右侧，双击计算机名称，即为图示位置。

2、点击图示位置“使用本地计算机名称”。

4、然后点击下角的“确定”，系统会提示重新启动软件才会生效，同样点击“确定”。

5、然后点击软件右上角“×”图标，然后在弹出的窗口中勾选“退出时关闭项目”，点击“退出”。

6、等软件关闭之后，在系统开始菜单中，点击图示位置“explorer”开启软件。

二、Wincc打开别人复制的项目提示“当前不允许访问该项目”
有时候我们打开一个从别的计算机上拷贝过来的项目，wincc提示“当前不允许访问该项目”，怎么办？
应该这样解决：找到这个项目文件夹，删除projectopend.lck文件即可。

这应该是在源计算机上做项目复制的时候，项目没有关闭退出，造成复制的项目被锁住了。

WinCC实用问题问答1、wincc Online Table control 监测的数值有中间划横线、有后面是u的是什么意思？确保WinCC运行正常和通讯没有故障的情况下，出现这种现象的原因：1、归档变量的归档时间点不同；2、归档变量在wincc 在线表格控件中显示时，使用了公共的时间列。

解决方法：1、将要在wincc 在线表格控件中的归档变量的归档周期系数设置成相同、归档/显示周期设置也设置成相同。

2、指定定时器（归档/显示周期所使用的定时器）的循环起始点（如都指定为 0）。

3、取消激活项目，再重新激活项目。

2、两个WINCC和一个PLC通信还是各控制各的如果是前者的话用一个交换机就可以了具体的你可以参考西门子工业网络通讯指南这本书很全面的3、wincc运行时间久了，速度变慢是很正常的。

做一下处理很有必要删除历史数据感觉影响不大，关键是删除归档数据。

先做个备份，然后再删除。

另外，你要注意，有没有配方等数据存在数据库里，如果没有，可以放心删除，如果有，一定要仔细点。

还有，项目的文件，不要放在c盘，否则，系统会更快变慢4、我在笔记本上运行WInCC项目，可以正常运行，可以完成一些组态开发功能，下面提示栏显示变量305/许可证1024，但是我想要激活项目时，进度条第一条显示45%，第二条显示0，不再运行，而且没有任何提示，是什么原因呢？检查：a.项目路径是否有中文名;b.错误的脚本;b.否安装了STEP7，且版本有冲突;c.安装了中文版杀毒软件及防火墙(尤其是瑞星和金山毒霸),建议将你的杀毒软件卸掉;d.更改或删除了项目文件夹内的文件;计算机名、项目存放的完整路径中不能有中文5、用按钮执行settag脚本只能实现一次绑定，当执行之后外部变量如果变化，中间变量就不变化了，怎么样才能实现始终绑定在全局脚本中使用周期脚本比如两秒一个周期，脚本内容：SetTagFLoat（"内部变量",GetTagFLoat("外部变量")）；6、我用的是内部变量，想用变量模拟器来模拟液位的变化，前几步做完后，到最后一步start simulation是灰色的，为什么？变量模拟器需要在wincc运行时使用，先激活项目，然后开始菜单->SIMATIC->WinCC->Tools->WinCC Tag Simulator ，打开之后edit----->new tag----->选择你需要的变量properties---->选择变量发生类型，有线性的、随机的、布尔型的等。

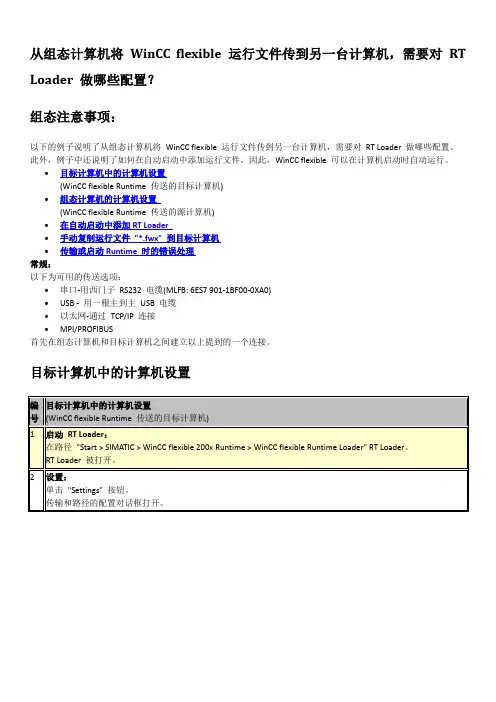

从组态计算机将WinCC flexible 运行文件传到另一台计算机，需要对RT Loader 做哪些配置？组态注意事项：以下的例子说明了从组态计算机将WinCC flexible 运行文件传到另一台计算机，需要对RT Loader 做哪些配置。

此外，例子中还说明了如何在自动启动中添加运行文件。

因此，WinCC flexible 可以在计算机启动时自动运行。

•目标计算机中的计算机设置(WinCC flexible Runtime 传送的目标计算机)•组态计算机的计算机设置(WinCC flexible Runtime 传送的源计算机)•在自动启动中添加RT Loader•手动复制运行文件"*.fwx" 到目标计算机•传输或启动Runtime 时的错误处理常规：以下为可用的传送选项：•串口-用西门子RS232 电缆(MLFB: 6ES7 901-1BF00-0XA0)•USB -用一根主到主USB 电缆•以太网-通过TCP/IP 连接•MPI/PROFIBUS首先在组态计算机和目标计算机之间建立以上提到的一个连接。

目标计算机中的计算机设置图01设置描述：连接-通道1，串口：如果Runtime file通过串口传给目标计算机，使能通道1。

连接-通道2：如果Runtime file通过MPI (PROFIBUS), USB或Ethernet 传给目标计算机，使能通道2。

路径-配置文件：指定一个选择的路径。

随后Runtime file "*.fwx"被传送到这个路径下。

路径-配置备份文件指定一个选择的路径。

项目从原始格式(*.hmi)传送时，如果在配置计算机传输设置中选择了"Activate backup"，则项目会被压缩为"*.pdz" 文件并传送到指定的路径中。

路径-自动启动应用：在目标计算机中指定"HmiRtm.exe" 文件所在路径。

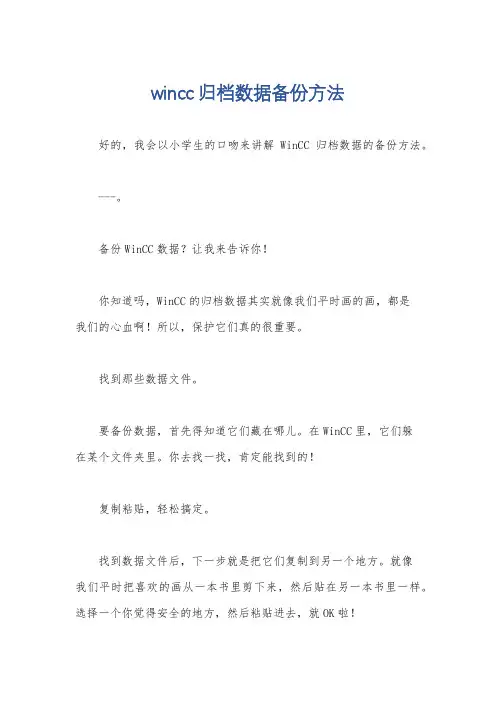

wincc归档数据备份方法
好的，我会以小学生的口吻来讲解WinCC归档数据的备份方法。

---。

备份WinCC数据？让我来告诉你！
你知道吗，WinCC的归档数据其实就像我们平时画的画，都是
我们的心血啊！所以，保护它们真的很重要。

找到那些数据文件。

要备份数据，首先得知道它们藏在哪儿。

在WinCC里，它们躲
在某个文件夹里。

你去找一找，肯定能找到的！
复制粘贴，轻松搞定。

找到数据文件后，下一步就是把它们复制到另一个地方。

就像
我们平时把喜欢的画从一本书里剪下来，然后贴在另一本书里一样。

选择一个你觉得安全的地方，然后粘贴进去，就OK啦！
时不时检查一下。

备份数据可不是一次性的事哦，我们要时不时检查一下，看看它们是不是都好好的。

这样，就算过了一段时间，我们的数据也还是新的，不会变旧。

小提醒：
存放备份数据的地方，最好不要是容易被误删的地方哦。

记得定期检查备份数据，确保它们都是完整的，没有坏掉。

现在你知道怎么备份WinCC的归档数据了吗？其实，备份数据就像我们保护自己的画作一样简单又重要。

只要按照步骤来，就能轻松搞定啦！。

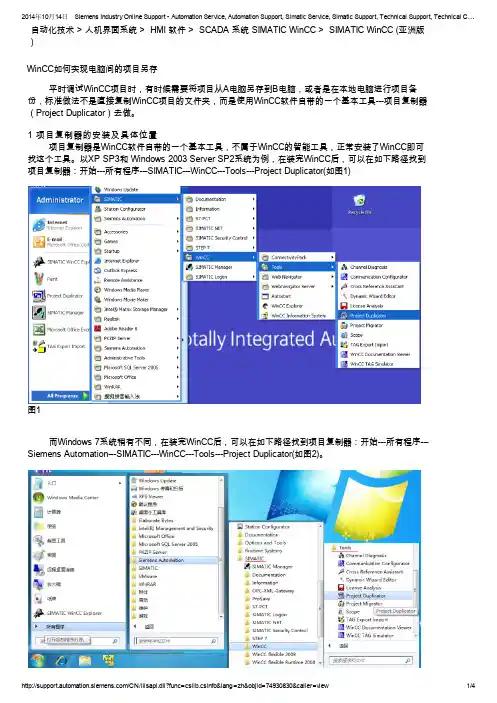

自动化技术 > 人机界面系统 > HMI 软件 > SCADA 系统 SIMATIC WinCC > SIMATIC WinCC (亚洲版)WinCC如何实现电脑间的项目另存平时调试WinCC项目时，有时候需要将项目从A电脑另存到B电脑，或者是在本地电脑进行项目备份，标准做法不是直接复制WinCC项目的文件夹，而是使用WinCC软件自带的一个基本工具---项目复制器（Project Duplicator）去做。

1 项目复制器的安装及具体位置项目复制器是WinCC软件自带的一个基本工具，不属于WinCC的智能工具，正常安装了WinCC即可找这个工具。

以XP SP3和 Windows 2003 Server SP2系统为例，在装完WinCC后，可以在如下路径找到项目复制器：开始---所有程序---SIMATIC---WinCC---Tools---Project Duplicator(如图1)图1而Windows 7系统稍有不同，在装完WinCC后，可以在如下路径找到项目复制器：开始---所有程序---Siemens Automation---SIMATIC---WinCC---Tools---Project Duplicator(如图2)。

图22 复制项目使用WinCC项目复制器进行项目另存时，一定要取消激活WinCC并且关闭WinCC项目的编辑环境。

打开WinCC项目复制器（如图3），选中源项目后点击“另存为” （如图4），选中目标文件夹（目标文件夹可以位于同一台计算机上，也可以位于网络中您拥有访问权限的另一台计算机上），并起好项目名称，点击“保存”按钮。

注意存储路径及项目名称中不能包含中文字符及非法字符，有关非法字符，请参考WinCC 帮助---使用WinCC---使用项目---附录---非法的字符或者参考常问问题25534966 ---“WinCC项目名称有哪些标准要求？”/download/html/694.aspx“复制”是与冗余服务器复制项目相关的，具体使用方法可以参考WinCC帮助---使用WinCC---使用项目---如何为冗余服务器复制项目。

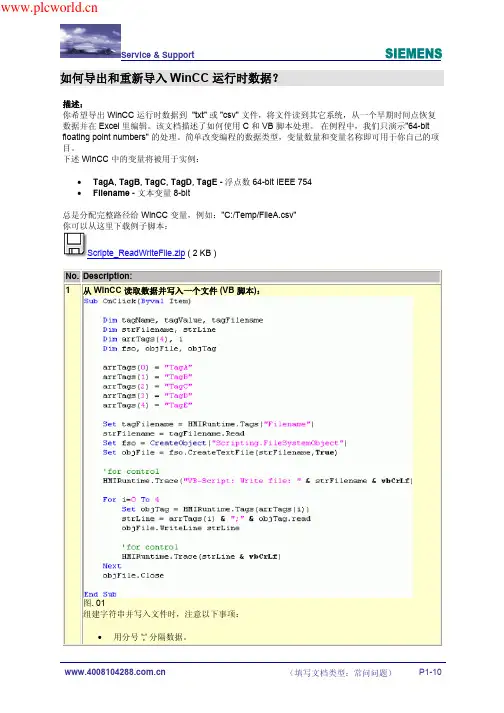

如何导出和重新导入WinCC 运行时数据？描述：你希望导出 WinCC 运行时数据到 "txt" 或 "csv" 文件，将文件读到其它系统，从一个早期时间点恢复数据并在 Excel 里编辑。

该文档描述了如何使用 C 和 VB 脚本处理。

在例程中，我们只演示"64-bit floating point numbers" 的处理。

简单改变编程的数据类型，变量数量和变量名称即可用于你自己的项目。

下述 WinCC 中的变量将被用于实例：•TagA, TagB, TagC, TagD, TagE - 浮点数 64-bit IEEE 754•Filename - 文本变量 8-bit总是分配完整路径给 WinCC 变量，例如："C:/Temp/FileA.csv"你可以从这里下载例子脚本：Scripte_ReadWriteFile.zip ( 2 KB )No.Description:1从 WinCC 读取数据并写入一个文件 (VB 脚本)：图. 01组建字符串并写入文件时，注意以下事项：•用分号 ';' 分隔数据。

图 03Fig. 04用“记事本”打开：图 05图 06WinCC 运行状态：图 07Scroll down for English:How do you export and reimport WinCC Runtime data?Description:You want to export WinCC Runtime data to a "txt" or "csv" file, read the file into another system, restore the data from an earlier point in time or edit in Excel. This entry shows how to do this using C and VB scripts. In the example we only show the processing of "64-bit floating point numbers".You can download the sample scripts here to make things easier.Scripte_ReadWriteFile.zipRead data from WinCC and write it to a file (VB script):Fig. 01Fig. 02Fig. 03Fig. 04Opened with "Notepad": Fig. 05Fig. 06WinCC Runtime: Fig. 07。

自动化技术 > 人机界面系统 > HMI 软件 > SCADA 系统 SIMATIC WinCC > SIMATIC WinCC (亚洲版)WinCC如何实现电脑间的项目另存平时调试WinCC项目时，有时候需要将项目从A电脑另存到B电脑，或者是在本地电脑进行项目备份，标准做法不是直接复制WinCC项目的文件夹，而是使用WinCC软件自带的一个基本工具---项目复制器（Project Duplicator）去做。

1 项目复制器的安装及具体位置项目复制器是WinCC软件自带的一个基本工具，不属于WinCC的智能工具，正常安装了WinCC即可找这个工具。

以XP SP3和 Windows 2003 Server SP2系统为例，在装完WinCC后，可以在如下路径找到项目复制器：开始---所有程序---SIMATIC---WinCC---Tools---Project Duplicator(如图1)图1而Windows 7系统稍有不同，在装完WinCC后，可以在如下路径找到项目复制器：开始---所有程序---Siemens Automation---SIMATIC---WinCC---Tools---Project Duplicator(如图2)。

图22 复制项目使用WinCC项目复制器进行项目另存时，一定要取消激活WinCC并且关闭WinCC项目的编辑环境。

打开WinCC项目复制器（如图3），选中源项目后点击“另存为” （如图4），选中目标文件夹（目标文件夹可以位于同一台计算机上，也可以位于网络中您拥有访问权限的另一台计算机上），并起好项目名称，点击“保存”按钮。

注意存储路径及项目名称中不能包含中文字符及非法字符，有关非法字符，请参考WinCC 帮助---使用WinCC---使用项目---附录---非法的字符或者参考常问问题25534966 ---“WinCC项目名称有哪些标准要求？”/download/html/694.aspx“复制”是与冗余服务器复制项目相关的，具体使用方法可以参考WinCC帮助---使用WinCC---使用项目---如何为冗余服务器复制项目。

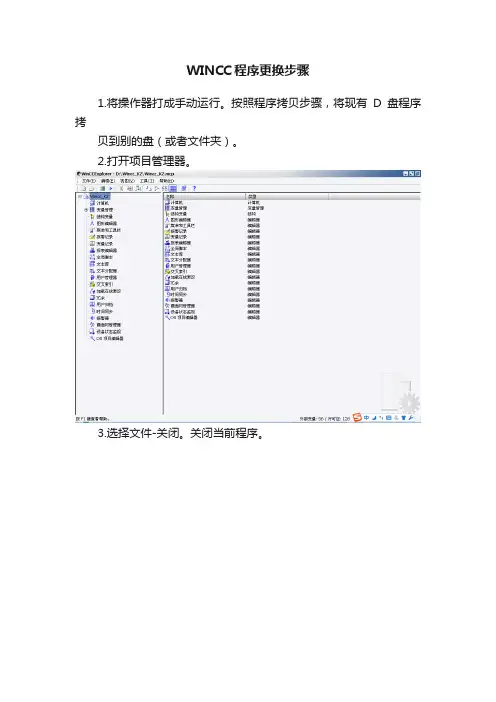

WINCC程序更换步骤
1.将操作器打成手动运行。

按照程序拷贝步骤，将现有D盘程序拷
贝到别的盘（或者文件夹）。

2.打开项目管理器。

3.选择文件-关闭。

关闭当前程序。

4.关闭完成后，如下。

5.关闭项目管理器。

6.打开“我的电脑”-“D”盘。

右键单击Wincc程序文件夹，选
择
“共享和安全”，选择“不共享此文件”。

7.打开开始菜单，选择“运行”，输入“reset_wincc.vbs”，点击确定。

8.弹出如下对话框，点确定。

9.删除D盘wincc程序，将新程序拷贝进D盘根目录下。

10.打开项目管理器。

选择“打开”。

11.选择D盘的新程序，点击“打开”。

12.打开后如下。

选择“激活”。

13.激活过程如下。

15.如果激活过程中报错，或者激活后有什么异常，退出程序。

照前面步骤删除D盘新程序。

将一开始拷贝的D盘原程序拷贝进D盘。

重新激活。

如何把一个已经存在的WinCC 项目集成到一个STEP 7 项目中？
显示订货号
配置说明
为了把一个 WinCC 项目导入一个STEP 7 项目中，必须安装下面的WinCC 组件：∙SIMATIC Device Drivers
∙Object Manager
∙AS-OS Engineering
这些组件存在于WinCC 安装光盘中（图.01）。

并且，WinCC 和STEP 7 必须安装在同一台计算机上。

可以使用已经存在的归档WinCC 项目的压缩工具(packer)来把WinCC 项目导入到STEP 7项目中。

图. 01
注意
关于在不同版本的WinCC 中安装附加组件（以"Smart Tools"为例）的更多信息可以在条目：10880206中找到。

说明
有下面两种选择可以把以前的单独的WinCC 项目导入到STEP 7 项目中：∙WinCC V6.0 SP4 及以上版本的步骤
∙所有WinCC 版本的通用步骤
1. WinCC V6.0 SP4 及以上版本的步骤
在SIMATIC Manager 中选择菜单“Options > OS Import...”。

图. 02
按下按钮打开如图.04所示的选择窗口。

选择希望导入的项目名.mcp 文件并按“Open”按钮。

图. 04
检查将要被导入的OS 项目路径，然后按下“Import OS”按钮。

图. 05
在STEP 7 项目中插入一个操作员站（OS）。

图. 06
修改OS 名称为WinCC 项目名。

Fig. 07。

配置注意事项：必须安装如下WinCC 组件以使WinCC 项目集成到STEP 7 中：•SIMATIC 设备驱动程序•对象管理器•AS-OS 工程这些组件可以在WinCC 安装光盘(图. 01)中找到。

另外，WinCC 和STEP 7 必须安装在同一台电脑上。

将WinCC 项目集成到STEP 7 中，可以使用已有的压缩工具（packer）解压缩WinCC 项目。

图. 01说明：可以通过如下选择将已有的、独立的WinCC 项目集成到STEP 7 中：•适用于WinCC V6.0 SP4 或者更高版本的操作步骤•适用于WinCC 所有版本的一般操作步骤1. 适用于WinCC V6.0 SP4 以及更高版本的操作步骤步骤序号.1 在SIMATIC 管理器中，执行菜单命令“选项>OS 导入…”。

图. 022 点击标注的按钮以打开图. 04 所示的选项窗口。

图. 033 选择需要导入的文件项目名.mcp 文件，点击“打开”按钮。

图. 044 检查为OS 要导入的项目路径，并点击“导入OS”按钮。

图. 05注意事项：通过SIMATIC 管理器导入WinCC 项目的更多信息可参见WinCC 信息系统> 通过WinCC 工作> 在SIMATIC Manger 中集成WinCC > 通过SIMATIC Manager 管理WinCC 项目和对象> 通过SIMATIC Manager 导入WinCC 项目。

2. 适用于WinCC 所有的版本的一般操作步骤图. 062 将OS 名称更改成WinCC 项目的名称。

图.073 在Windows 浏览器中删除在STEP 7 项目路径下创建的 WinCC 项目，该项目的创建是由于新创建了OS。

例子项目路径如下：C:\Programs\Siemens\Step7\EXAMPLES\exie\wincproj\'Name of the OS'4 通过菜单选项“保存为...”下的项目复制器，将已存在的WinCC 项目保存到STEP 7 项目路径中。
