常用电池配置表如何为UPS配置外部电池计算步骤1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池的容量。
如果只知道负载的KVA，则还应知道负载的功率因素。
P=S * PFP：有功功率；S：视在功率；PF：功率因素通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW2．根据给出的负载功率计算出电池功率P bat = Pout / (Inverter )P bat ：电池负载功率；P out ：负载功率；(Inverter )：逆变器的效率这里的Pout 就是第一步计算出的P（负载功率），是逆变器的效率，Silcon UPS的逆变器效率如下表：注释：Load: 负载；Liner load:线性负载；SMPS load (Switch Mode Power Supply):开关性负载针对上例，查表可知，60KVA的UPS在线性负载满载情况下的效率是96.0%，因此P bat = 48KW / 96.0% =50 KW3．确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数：N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E系列UPS需单体电池 2 * 192 节，即12 V的电池2*32 = 64个,因此Silcon UPS的电池电压为2 * 384 VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的，Silcon DP300E系列UPS的这些直流参数见下表：由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low =326/192=1.70V4．计算单节电池负载功率单节电池功率=电池负载功率/单体电池节数P cell = 50KW/(2* 192) = 130.2 W/cell5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定自己所需的电池容量及数目。

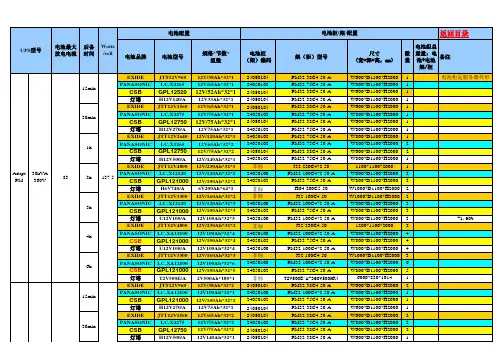

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
艾默生UPS电池配置表（修订版V2.3）电池选配原则：1.合同对电池的描述：“电池规格×节数×电池组数／电池箱（电池架）数量／电池型号”(举例说明：6V200Ah×60×3／电池箱6个／UH6V740/A);2.后备时间≤1h，电池优先考虑采用UH高功率电池，目前包括UH12V310/A(12V80Ah)、UH12V370/A(12V100Ah)、UH6V740Ah(6V200Ah);3.蓄电池容量为500Ah及650Ah以上采用Telion 2V系列电池；用户要求电池寿命10年以上，可选用Telion 12V系列电池;4.对原配置表的修订部分以红色字体作了标注。
附录一、艾默生UPS电池配置（1）P L为负载功率，单位为瓦（watts）；T为备用时间，单位为小时（h）；W为所需配置的电池每单格功率，单位为瓦（watts），其中1h以下备电，W为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终止电压1.75V/cell的恒功率数据。
（2）一般实际配置的单组电池容量取标准电池容量，电池并联组数一般不大于3组，我司UPS应用的专用配套电池UPStar系列容量包括UH12V310/A(高功率12V80Ah)、UH12V370/A（高功率12V100Ah）、UH6V740/A（高功率6V200Ah）、U12V24Ah/A（12V24Ah）、U12V38Ah（12V38Ah）、U12V65/A （12V65Ah）、U12V100/A（12V100Ah）6种。
当电池组容量超过650Ah时，建议使用公司2V通信专用电池系列650Ah～1000Ah。
（2）电池架有多种规格（2层、3层、4层或其它非标），需要根据机房空间选取，若机房空间足够，则按我司默认电池架配置。

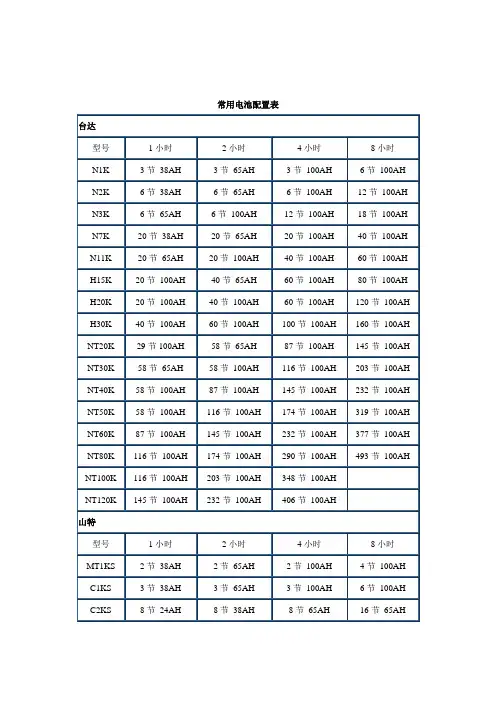

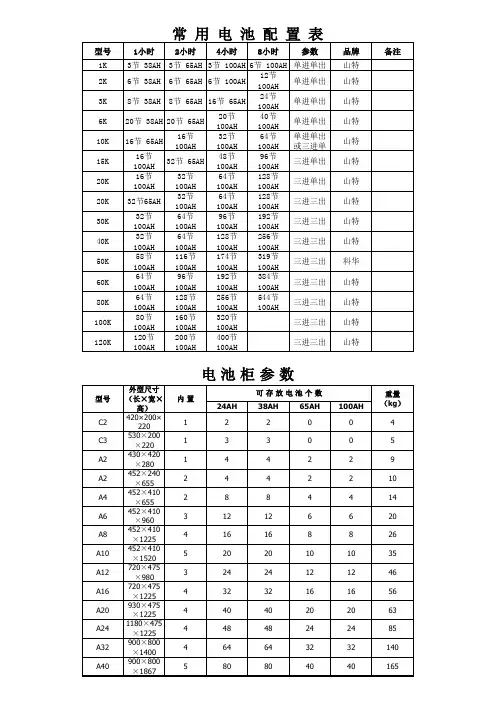

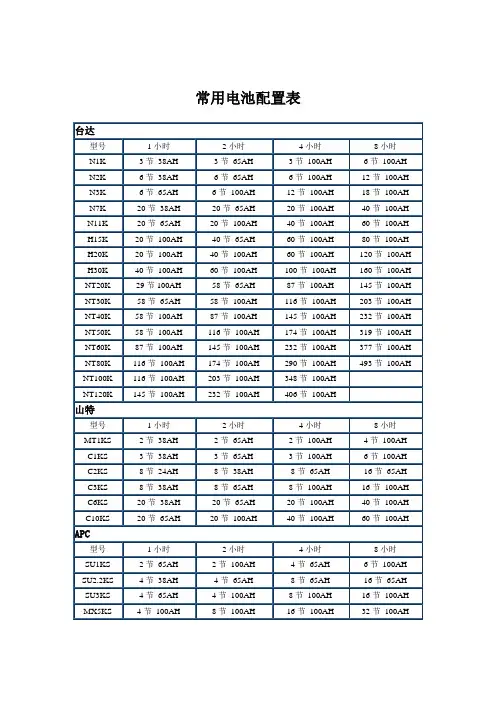

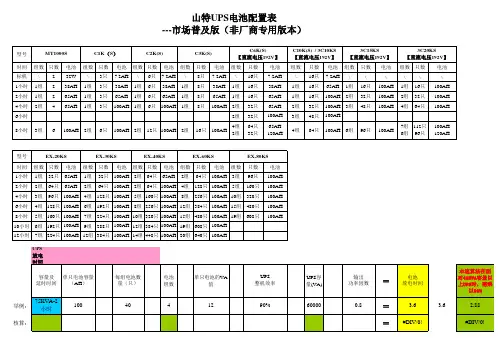

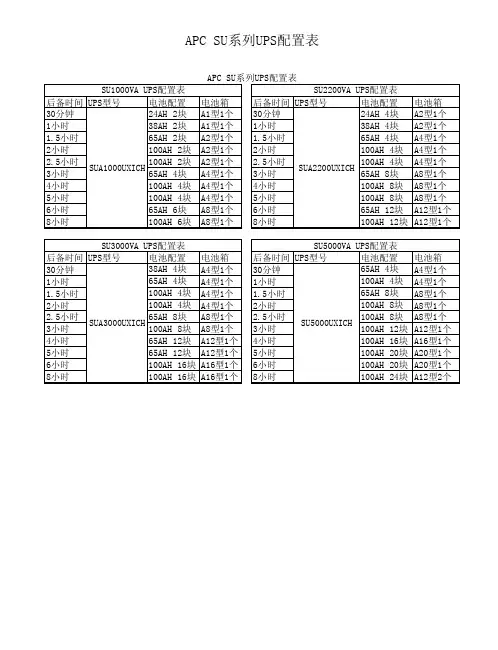

常用电池配置表
如何为UPS配置外部电池
计算步骤
1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池
的容量。
如果只知道负载的KVA，则还应知道负载的功率
因素。
P=S * PF
P：有功功率；
S：视在功率；
PF：功率因素
通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW
2．根据给出的负载功率计算出电池功率
P bat = Pout / (Inverter )
P bat ：电池负载功率；
P out ：负载功率；
(Inverter )：逆变器的效率
这里的Pout 就是第一步计算出的P（负载功率），是逆变
器的效率，
Silcon UPS的逆变器效率如下表：
注释：Load: 负载；
Liner load:线性负载；
SMPS load (Switch Mode Power Supply):开关性负载
针对上例，查表可知，60KVA的UPS在线性负载满载情况
下的效率是96.0%，因此
P bat = 48KW / 96.0% =50 KW
3．确定电池的参数指标
对于普遍使用的铅酸电池常使用如下参数：
N cell = 构成每个电池的单体电池数目
大家通常所见的铅酸免维护电池实际上是单体电池的组
合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E
系列UPS需单体电池2 * 192 节，即12 V的电池2 *32 = 64个,
因此Silcon UPS的电池电压为2 * 384 VDC
V low = 低电池关机电压
UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压
以上几个参数不同的UPS是不同的，Silcon DP300E系列
UPS的这些直流参数见下表：
由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low =326 /192=1.70V
4．计算单节电池负载功率
单节电池功率=电池负载功率/单体电池节数
P cell = 50KW/(2* 192) = 130.2 W/cell
5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定
自己所需的电池容量及数目。
下面以国内常用的Dynasty（大力神）电池为例说明如何配置
已有的参数值：V cell low =1.70V
P cell = 130.2 W/cell
假设用户的预期后备时间是20分钟，查下表（由上海大力神电池制造厂提供，此表可
向各电池厂商获取)可知：
注：MPS12-XX：12 表示电池电压是12VDC ，XX表示此电池
的AH数
在20分钟栏里，MPS12-50可达到136.0W/Cell，满足130.2W/Cell的要求，因此用户只需为silcon DP360E配大力神12V/65AH 的电池64 块即可达到20分钟的后备时间的要求。
如果所需的后备时间过大，在电池厂商提供的电池种类中不能找到所需容量的电池，则可采用并联的方式解决。
用户可按照此计算方法去为任何系列的UPS配置电池，但要注意的以下几个参数是需根据UPS，电池，负载情况变化的：
1）功率因数
2）逆变器效率
3）单体电池放电终了电压
4）构成一块电池的单体电池个数
5）UPS 的正常电池电压
只要按以上的方法，就一定能为UPS按预定的后备时间计算出准
确的电池容量及数目。
电池的维护和保养
免维护电池：又名阀控式密封铅酸蓄电池，在使用和维护中需遵
循下列原则：
A：密封电池可允许的运行范围为15度-50度，但5度-35度之
内使用可延长电池寿命。
在零下15度以下电池化学成分将发生变
化而不能充电。
在20度到25度范围内使用将获得最高寿命.电池
在低温运行将获得长寿命但较低容量，在高温运行将获得较高容
量但短寿命。
B ：电池寿命和温度的关系可参考如下规则，温度超过摄氏25
度后，每高8.3度电池寿命将会减少一半。
C：免维护电池的设计浮充电压为2.3V /节。
12V的电池为13.8V。
CSB公司建议每节2.25-2.3V。
在120节电池串联的情况下，温度
高于摄氏25度后，温度每升高一度浮充电压应下调3MV。
同样
温度每升高一度为避免充电不足电压应上调3MV。
放电终止电压
在满负荷（<30分钟）情况下为1.67V每节。
在低放电率情况下
（小电流长时间放电）要升高至1.7V-1.8V每节，APC
SYMMETRA可根据负载量调节充电电压。
D:放电结束后电池若在72小时内没有再次充电。
硫酸盐将附着在
极板上绝缘充电，而损坏电池。
E：电池在浮充或均充时，电池内部产生的气体在负极板电解成
水，从而保持电池的容量且不必外加水。
但电池极板的腐蚀将减
低电池容量。
F：电池隔板寿命在环境温度为30-40度时仅为5-6个月。
长时间存放的电池每6个月必须充电一次。
电池必须存放在干燥凉爽的环境。
在20度的环境下免维护电池的自放电率为3-4%每个月，并随温度变化。
G：免维护电池都配有安全阀，当电池内部气压升高到一定程度时安全阀可自动排除过剩气体，在内部气压恢复时安全阀会自动恢复。
H：电池的周期寿命（充放电次数寿命）取决于放电率，放电深度，和恢复性充电的方式，其中最重要的因素是放电深度。
在放电率和时间一定时，放电深度越浅，电池周期寿命越长。
免维护电池在25度100%深放电情况下周期寿命约为200次。
I：电池在到达寿命时表现为容量衰减，内部短路，外壳变形，极板腐蚀，开路电压降低。
J：IEEE定义电池寿命结束为容量不足标称容量AH的80%。
标称容量和实际后备时间非线性关系，容量减低20%相应后备时间会减低很多。
一些UPS 厂家定义电池的寿命终止为容量降至标称容量的50-60%。
K：绝对禁止不同容量和不同厂家的电池混用，否则会降低电池寿命。
L：若两组电池并联使用，应保证电池连线，汇流排阻抗相同。
M：免维护电池意味着可以不用加液，但定期检查外壳有无裂缝，电解液有无渗漏等仍为必要的。
电池箱尺寸及配置。
