太阳能光伏技术及其应用太阳是人类最大的能源来源,而太阳能的利用也被广泛地研究和应用。
光伏技术就是其中的一个重要方向。
本文将从太阳能的基础知识出发,介绍光伏技术的发展现状、应用领域和未来趋势。
一、太阳能的基础知识太阳是一个庞大的恒星,它的直径在1,390,000公里左右。
由于太阳内部温度极高,压强也极大,所以能在它的核心产生核聚变反应。
通过这种反应,太阳的质量在逐渐减小,但它的光线和热量却可以不断地向外辐射。
太阳能的利用,就是利用太阳的光辐射和热辐射。
光辐射可以被光伏电池转化成电能,而热辐射则可以被太阳能集热器转化成热能。
二、光伏技术的发展现状早在19世纪末,就有人发现了光电效应,即当金属被照射时会产生电流。
20世纪初,爱因斯坦提出了光电效应的理论,为光伏技术的发展奠定了基础。
20世纪60年代,第一块硅太阳能电池被研制成功,为太阳能的实用化应用提供了理论依据和技术手段。
此后,随着技术的不断发展,“太阳能光伏发电”已经成为了现代能源领域的一个热门话题。
据统计,在2018年全球光伏发电装机容量增长了25%,达到了635GW。
中国成为了全球光伏市场的主导者,2018年新增装机容量超过了44GW,占全球的70%以上。
相比之下,欧洲和美国的光伏发电市场增长速度相对缓慢,但仍然是全球重要的光伏市场。
三、光伏技术的应用领域光伏技术的应用领域非常广泛。
最直接的应用,就是光伏发电。
光伏电池板可以吸收太阳的光线,将光能转换成电能,进而供电给家庭、企业和城市等。
另外,太阳能光伏技术也应用于航空航天、电动汽车、无人机、移动通信和电子产品等领域。
这些应用主要是以太阳能光伏电池为核心部件,集成在相应的机械、电子电器设备中。
四、光伏技术的未来趋势未来,光伏技术的应用领域将继续拓展。
作为新能源领域的代表,太阳能光伏技术将逐渐取代传统的化石能源,成为主要的能源来源。
在太阳能光伏技术的进一步发展过程中,有以下几个发展趋势值得关注:1. 太阳能光伏电池技术不断革新,效率将进一步提高。
太阳能技术概述
太阳能技术是指利用太阳能进行能源转换的技术,被认为是未来可持续发展的重要能源之一。
随着科技的不断进步,太阳能技术也逐步发展成为多样化、智能化的能源解决方案。
太阳能技术主要包括太阳能电池、太阳能热利用和太阳能光伏发电。
太阳能电池是最受人关注的太阳能应用之一,它是将太阳光直接转换成电能的一种技术,主要适用于环保、新能源等领域。
太阳能热利用是指利用太阳能直接加热水、空气等,通过传导和对流等方式将热能传递给使用者,主要用于家庭热水供应、暖气系统等。
太阳能光伏发电是指将太阳能转换成电能的技术,主要适用于沿海、山区和偏远地区的民用电网,以及农业、航空保障等领域。
太阳能技术的发展与应用可以有效减少对传统化石能源的依赖,降低温室气体排放和环境污染。
同时,太阳能技术还可以给未来经济和社会发展带来巨大商业潜力。
目前,太阳能技术正成为全球各地的首选能源解决方案。
各国政府、企业和民间投资者也纷纷投资于太阳能领域,力求推动太阳能技术的创新与发展。
在这个过程中,太阳能技术的应用模式、设备性能和安全防护等问题也逐渐得到解决,大大提高了太阳能技术的可持续性和经济效益。
总之,太阳能技术是未来可持续发展中的重要能源之一,也是解决全球能源危机和环境问题的有效途径。
我们可以从太阳能技术的应
用和发展中寻找新机遇、新挑战,进一步推动太阳能技术和产业的蓬勃发展。
太阳能利用技术介绍太阳能利用技术是指通过转换太阳光能量为可用能源的技术。
太阳能是一种可再生的、清洁的能源来源,广泛应用于发电、供热和照明等领域。
以下是常见的太阳能利用技术:1.光伏发电(Photovoltaic, PV):利用光伏效应将太阳光转化为电能。
太阳能电池板由多个光伏电池组成,当太阳光照射到电池板上时,光能转化为直流电能。
光伏发电广泛应用于屋顶光伏系统、太阳能农场和大型太阳能发电站等。
2.太阳热能利用:通过太阳能收集器捕捉太阳光的热能,用于供暖、热水、蒸汽产生和制冷等。
太阳热能利用包括平板集热器、真空管集热器、塔式反射器和太阳能水加热器等。
3.太阳能热发电(Concentrated Solar Power, CSP):利用聚光器将太阳能聚焦在热载体上,通过蒸汽发电机转化为电能。
CSP技术主要包括塔式集热系统、抛物线槽式集热系统和驻焦集热系统。
4.太阳光照明:利用太阳能电池板将太阳光转化为电能,供给LED灯光进行照明。
这种技术广泛应用于户外路灯、太阳能灯泡和照明系统等。
5.太阳能对流热:利用太阳能对流热系统,通过空气或液体的对流传输太阳能热量。
这种技术常用于建筑物的被动式太阳能设计,如太阳能通风系统和太阳能暖气系统等。
6.太阳能空调:利用太阳能热能驱动空调系统,通过吸收和排放热量来实现冷却和供暖。
太阳能空调可以减少传统电力空调系统的能源消耗。
这些太阳能利用技术在可再生能源领域具有重要地位,可以减少对传统燃煤和石油能源的依赖,降低温室气体排放,推动可持续发展。
随着技术的进步和成本的下降,太阳能利用技术的应用范围和效率不断提升。
太阳能热利用原理与技术太阳能热利用的原理是基于太阳辐射的能量转化。
太阳辐射主要包括短波辐射和长波辐射,其中短波辐射主要是太阳的光能,而长波辐射是地球表面通过向大气层辐射出去的热能。
太阳能集热器通过吸收和转换太阳辐射能,将其转化为高温热能。
太阳能集热器是太阳能热利用的核心设备。
一般来说,太阳能集热器包括吸收器、热介质管路和传热器。
吸收器是太阳辐射能的接收和转换部分,一般采用黑色吸热材料,如铜板、铝板等,以便于吸收和吸热。
热介质管路将吸收到的热能传输到传热器,通常使用金属管或聚合物管作为热能传输介质。
传热器将热介质中的热能传递给需要利用的对象,如热水、室内供暖等。
太阳能热水器是目前应用最广泛的太阳能热利用技术。
太阳能热水器以吸热板为主要组件,将太阳能辐射能转换为热能,加热水贮存器中的水。
太阳能热水器分为平板集热器和真空管集热器两种类型,平板集热器通过铜管将热能传递给水,真空管集热器通过内外管道将热能传递给水。
太阳能集中供热系统是利用太阳能对热能进行集中收集和储存,以供给工业或集体供热。
太阳能集中供热系统一般由太阳能集热器、储热设备和传热管道组成。
太阳能集中供热系统通过集中收集太阳能热能,储存并传输至需要供热的场所,实现供热的功能。
太阳能空调系统是利用太阳能热能提供制冷和供暖的系统。
太阳能空调系统一般由太阳能集热器、吸热剂、蒸发器、压缩机和冷凝器等组成。
太阳能集热器将太阳辐射能转化为热能,供给吸热剂蒸发,蒸发后气态吸热剂通过压缩机压缩成高温高压气体,然后通过冷凝器冷凝成液态吸热剂,释放出热能,实现供暖的功能。
总之,太阳能热利用是一种可再生、环保的能源利用方式,通过太阳能集热器将太阳辐射能转化为热能,实现热水、供热等需求。
太阳能热利用技术的应用可以降低能源消耗和环境污染,具有广阔的应用前景。

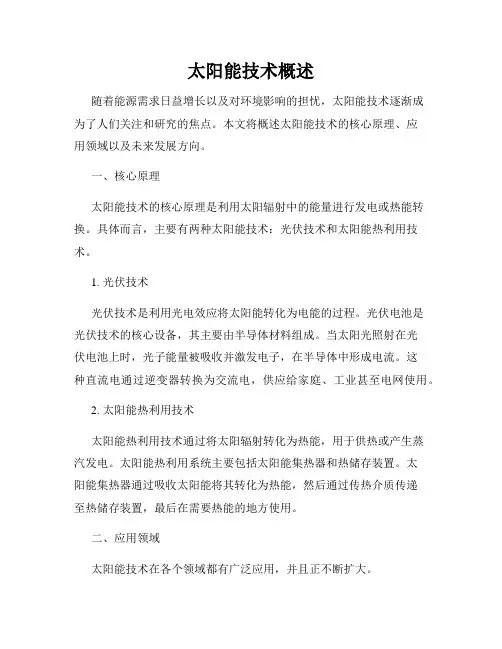

太阳能技术概述随着能源需求日益增长以及对环境影响的担忧,太阳能技术逐渐成为了人们关注和研究的焦点。
本文将概述太阳能技术的核心原理、应用领域以及未来发展方向。
一、核心原理太阳能技术的核心原理是利用太阳辐射中的能量进行发电或热能转换。
具体而言,主要有两种太阳能技术:光伏技术和太阳能热利用技术。
1. 光伏技术光伏技术是利用光电效应将太阳能转化为电能的过程。
光伏电池是光伏技术的核心设备,其主要由半导体材料组成。
当太阳光照射在光伏电池上时,光子能量被吸收并激发电子,在半导体中形成电流。
这种直流电通过逆变器转换为交流电,供应给家庭、工业甚至电网使用。
2. 太阳能热利用技术太阳能热利用技术通过将太阳辐射转化为热能,用于供热或产生蒸汽发电。
太阳能热利用系统主要包括太阳能集热器和热储存装置。
太阳能集热器通过吸收太阳能将其转化为热能,然后通过传热介质传递至热储存装置,最后在需要热能的地方使用。
二、应用领域太阳能技术在各个领域都有广泛应用,并且正不断扩大。
1. 房屋和建筑物太阳能技术可以用于房屋和建筑物的供电和供热。
光伏电池板可以安装在屋顶或墙壁上,将阳光转化为电能供给家庭使用。
太阳能热利用系统可以用于供应热水或空调系统。
2. 农业和农村地区太阳能技术在农业方面也有广泛应用。
光伏电池板可以用于农业灌溉系统或农村地区的电力供应。
太阳能热利用技术可以用于农业温室的供暖和供气。
3. 交通运输太阳能技术在交通运输领域的运用也潜力巨大。
光伏电池板可以安装在交通工具上,将太阳能转化为电能供给电动汽车或公共交通系统使用,减少对传统能源的依赖。
4. 发展中国家太阳能技术对于发展中国家尤为重要。
由于太阳能是一种可再生且广泛可得的能源资源,它可以为那些缺乏电力供应的地区提供清洁、可持续的能源解决方案。
三、未来发展太阳能技术的发展前景令人振奋。
随着科学技术的进步和市场需求的增长,太阳能技术正变得更加高效和经济可行。
1. 提高效率目前,太阳能技术的效率还相对较低。

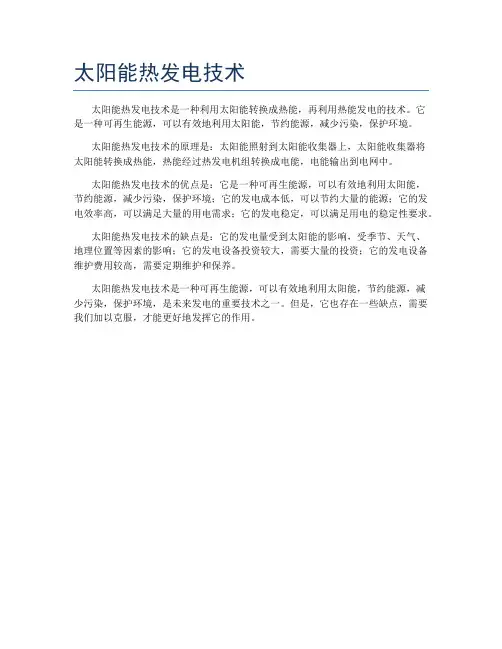

太阳能热发电技术
太阳能热发电技术是一种利用太阳能转换成热能,再利用热能发电的技术。
它
是一种可再生能源,可以有效地利用太阳能,节约能源,减少污染,保护环境。
太阳能热发电技术的原理是:太阳能照射到太阳能收集器上,太阳能收集器将
太阳能转换成热能,热能经过热发电机组转换成电能,电能输出到电网中。
太阳能热发电技术的优点是:它是一种可再生能源,可以有效地利用太阳能,
节约能源,减少污染,保护环境;它的发电成本低,可以节约大量的能源;它的发电效率高,可以满足大量的用电需求;它的发电稳定,可以满足用电的稳定性要求。
太阳能热发电技术的缺点是:它的发电量受到太阳能的影响,受季节、天气、
地理位置等因素的影响;它的发电设备投资较大,需要大量的投资;它的发电设备维护费用较高,需要定期维护和保养。
太阳能热发电技术是一种可再生能源,可以有效地利用太阳能,节约能源,减
少污染,保护环境,是未来发电的重要技术之一。
但是,它也存在一些缺点,需要我们加以克服,才能更好地发挥它的作用。
太阳能热利用技术引言随着全球对可再生能源的需求不断增加,太阳能作为一种无污染、可再生的能源,受到了广泛关注。
太阳能热利用技术是指通过利用太阳辐射产生的热能来满足人类的供热、供暖和供热水等需求。
它不仅可以减少对传统化石能源的依赖,还可以降低温室气体排放,对于解决能源和环境问题具有重要意义。
太阳能热利用技术的原理太阳能热利用技术主要通过太阳辐射的吸收、转换和储存来实现。
其主要原理如下:1.太阳辐射吸收:太阳辐射中的可见光被吸收后转化为热能,这是太阳能热利用技术最基本的步骤。
吸收材料通常是黑色或暗色物质,如黑色涂层、黑色液体或固体等。
2.热量传导:吸收到的热量通过导热材料传导到需要加热的物体或介质中,如水、空气或热储存材料等。
3.热能转换:吸收到的热能可以通过不同的方式进行转换,常见的转换方式包括传导、对流、辐射和相变等。
4.热能储存:当太阳辐射不足时,可以将多余的热能储存起来以供后续使用。
常见的储热材料包括水、岩盐、沸石等。
太阳能热利用技术的应用太阳能热利用技术广泛应用于以下几个领域:1. 太阳能集热器太阳能集热器是太阳能热利用技术最常见和成熟的应用之一。
它主要由集热器、传导管道和储存装置组成。
通过吸收太阳辐射产生的热量,将其转化为可供人们使用的温水或蒸汽。
太阳能集热器广泛应用于供暖、供热水和工业生产等领域。
2. 太阳能空调系统太阳能空调系统是一种利用太阳能进行制冷和供冷的技术。
它通过太阳能集热器将太阳辐射转化为热能,再通过吸收式制冷机或吸附式制冷机等装置将热能转化为冷能。
太阳能空调系统在节约能源、减少污染和改善室内环境等方面具有重要意义。
3. 太阳能温室太阳能温室是一种利用太阳辐射进行温室种植的技术。
它利用太阳能集热器将太阳辐射转化为热量,提供适宜的温度和光照条件,从而促进植物生长和增加产量。
太阳能温室在解决粮食安全和提高农业生产效益方面具有重要作用。
4. 太阳能工业加热太阳能工业加热是一种利用太阳能进行工业生产加热的技术。

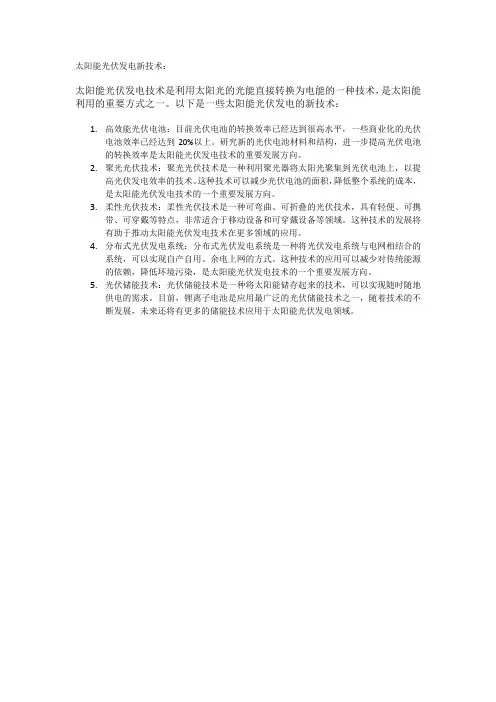

太阳能光伏发电新技术:
太阳能光伏发电技术是利用太阳光的光能直接转换为电能的一种技术,是太阳能利用的重要方式之一。
以下是一些太阳能光伏发电的新技术:
1.高效能光伏电池:目前光伏电池的转换效率已经达到很高水平,一些商业化的光伏
电池效率已经达到20%以上。
研究新的光伏电池材料和结构,进一步提高光伏电池的转换效率是太阳能光伏发电技术的重要发展方向。
2.聚光光伏技术:聚光光伏技术是一种利用聚光器将太阳光聚集到光伏电池上,以提
高光伏发电效率的技术。
这种技术可以减少光伏电池的面积,降低整个系统的成本,是太阳能光伏发电技术的一个重要发展方向。
3.柔性光伏技术:柔性光伏技术是一种可弯曲、可折叠的光伏技术,具有轻便、可携
带、可穿戴等特点,非常适合于移动设备和可穿戴设备等领域。
这种技术的发展将有助于推动太阳能光伏发电技术在更多领域的应用。
4.分布式光伏发电系统:分布式光伏发电系统是一种将光伏发电系统与电网相结合的
系统,可以实现自产自用、余电上网的方式。
这种技术的应用可以减少对传统能源的依赖,降低环境污染,是太阳能光伏发电技术的一个重要发展方向。
5.光伏储能技术:光伏储能技术是一种将太阳能储存起来的技术,可以实现随时随地
供电的需求。
目前,锂离子电池是应用最广泛的光伏储能技术之一,随着技术的不断发展,未来还将有更多的储能技术应用于太阳能光伏发电领域。
太阳能是什么原理
太阳能是通过太阳辐射能量的利用来产生电能或热能的一种可再生能源。
它的原理是基于光电效应和光热转换。
光电效应是指当光照射到某些物质表面时,会使得那些物质中的电子获得足够的能量从而跃迁到导电能带中,形成自由电子和正空穴对。
太阳能光伏发电系统利用半导体材料(通常是硅)中的这一现象,将太阳光辐射转化为直流电。
当光照射到光伏电池上,光子将击中半导体材料上的原子,并将能量转移到自由电子上。
通过密度梯度,自由电子开始自由流动,并在电池中产生电流。
然后,这些电流通过电路传递到使用设备上,供应家庭和工业用电。
另一方面,光热转换是指太阳光辐射能量转化为热能。
太阳能热水器和太阳能发电厂等系统利用这一原理。
太阳能热水器通过将太阳能集中于集热器上,利用集热器中的液体(通常是热水或热导油)吸收太阳能的热量。
这些液体通过传热管道将热量传递给室内供应热水或空气进行取暖。
太阳能发电厂则使用太阳能光线集中于反射器上,将光线聚焦在一个特定的地方(如光热发电站中的塔式反射器),产生高温,然后将水转化为蒸汽,推动发电机发电。
综上所述,太阳能的原理是利用太阳辐射能量,通过光电效应将其转化为电能,或通过光热转换将其转化为热能。
通过这些方式,我们可以利用太阳能来满足家庭和社会的能源需求,并减少对传统化石燃料的依赖。
什么是太阳能技术,它对人类的未来会有哪些影响?随着科技的发展,太阳能技术受到越来越多的关注。
太阳能技术是一种能够直接利用阳光能量进行生产、加热、采集和储存的能源技术。
它不仅具有清洁、无污染、无排放等优点,还能够在某些条件下实现经济性。
太阳能技术对人类的未来将会产生深远的影响。
一、太阳能技术的种类1. 光伏电池太阳能技术光伏电池是最常见的太阳能技术之一,它是一种能够将太阳光直接转化为电能的技术。
这种技术多用于太阳能电板的制造,此类太阳能电板已经被广泛用于家庭、商业和工业用途。
2. 太阳能热能技术太阳能热能技术是一种能够将太阳辐射能转化为热能的技术。
这种技术多用于太阳能热水器和太阳能加热系统的制造,已被广泛用于家庭、商业和工业用途。
3. 太阳能热发电技术太阳能热发电技术是一种能够将太阳热能直接转化为电能的技术。
这种技术目前在全球处于发展阶段,应用也比较有限。
但是随着技术的发展,将来有望成为一种新兴的清洁能源。
二、太阳能技术对人类的影响1. 降低能源消耗太阳能技术可以帮助人类减少对非可再生能源的依赖,从而降低能源消耗。
它是一种环保的清洁能源,不仅可以减少燃料的消耗,还可以减少二氧化碳等污染物的排放。
2. 促进绿色经济随着技术的发展和应用的不断推广,太阳能技术已经成为一种新兴的绿色经济。
其在生产、使用、回收等方面的各个环节都是环保的,同时也可以创造新的就业机会。
3. 提升国际能源安全太阳能技术可以帮助各国提升能源安全,减少对外界的能源依赖。
在全球能源不稳定的背景下,利用太阳能技术可以增加国家的能源独立性,提升国家的国际能源安全。
4. 推动城乡发展太阳能技术可以促进城乡发展,尤其是在一些经济欠发达地区,通过利用太阳能技术,可以提高当地的生产效率,提升当地的发展水平和生活品质。
结语:太阳能技术是一个重要的可持续发展领域,未来将继续发挥重要的作用。
利用太阳能技术可以降低对非可再生能源的依赖,促进绿色经济,提升国际能源安全,推动城乡发展等。
太阳能基础知识太阳能技术原理太阳能是由内部氢原子发生聚变释放出巨大核能而产生的能,来自太阳的辐射能量。
那么你对太阳能了解多少呢?以下是由店铺整理关于太阳能知识的内容,希望大家喜欢!太阳能术语简介太阳能是由内部氢原子发生聚变释放出巨大核能而产生的能,来自太阳的辐射能量。
人类所需能量的绝大部分都直接或间接地来自太阳。
植物通过光合作用释放氧气、吸收二氧化碳,并把太阳能转变成化学能在植物体内贮存下来。
煤炭、石油、天然气等化石燃料也是由古代埋在地下的动植物经过漫长的地质年代演变形成的且属于一次能源。
地球本身蕴藏的能量通常指与地球内部的热能有关的能源和与原子核反应有关的能源。
与原子核反应有关的能源正是核能。
原子核的结构发生变化时能释放出大量的能量,称为原子核能,简称核能,俗称原子能。
它则来自于地壳中储存的铀、钚等发生裂变反应时的核裂变能资源,以及海洋中贮藏的氘、氚、锂等发生聚变反应时的核聚变能资源。
这些物质在发生原子核反应时释放出能量。
目前核能最大的用途是发电。
此外,还可以用作其它类型的动力源、热源等。
太阳能的主要分类光伏光伏板组件是一种暴露在阳光下便会产生直流电的发电装置,由几乎全部以半导体物料(例如硅)制成的固体光伏电池组成。
简单的光伏电池可为手表以及计算机提供能源,较复杂的光伏系统可为房屋提供照明以及交通信号灯和监控系统,并入电网供电。
光伏板组件可以制成不同形状,而组件又可连接,以产生更多电能。
天台及建筑物表面均可使用光伏板组件,甚至被用作窗户、天窗或遮蔽装置的一部分,这些光伏设施通常被称为附设于建筑物的光伏系统。
据调研显示由于产能过剩导致全球5大制造商利润缩水,2012年光伏组件安装量将有所减少,这是10余年来首次出现下降。
据彭博6位分析师的平均预测全球家庭与商业机构将安装24.8GW的光伏组件。
这相当于约20座核反应堆的发电量,但与新增27.7GW的光伏装机量相比下降10%。
据彭博新能源财经估计,自1999年以来年均安装量已增长61%。
近代光電技術 專題報告-1-目錄前言 P.3 P.4太陽能電池&系統介紹太陽能電池轉換原理 一.矽太陽能電池簡介 二.光敏染料太陽能電池(DSSC) 太陽能電池的特性 太陽能發電系統簡介 一.獨立供電型系統 二.市電並聯型系統 太陽能發電系統的設計 一.多級太陽能照明系統 二.單級太陽能照明系統 三.太陽能充電系統 太陽能發電系統中重要的相關技術 一.最大功率追縱技術 二.市電並聯技術 三.孤島效應的防治 四.電能轉換技術 五.濾波技術 六.充放電技術 直流供電市電並聯系統P.7 P.11P.12P.17P.21 P.22 P.25 P.26 P.27 P.28 P.29 P.30 P.33 P.33 P.36 P.38 P.39太陽能產業介紹全球能源概況 全球太陽能光電產業概況 太陽能電池的製程(單晶矽) 太陽能產業發展關鍵 太陽能電池產業短期&長期競爭要素 太陽能電池業者擴產的考量 台灣太陽能產業概況與市場分析 台灣整體產業發展趨勢 太陽能應用與相關產品展望未來未來發展的可能性 心得與討論 參考資料:-2-前言在工業發達的現在,人的生活中電已經是不可獲缺的重要能源之一,但大多 數的發電方式幾乎都多多少少會照成污染,而環保意識高漲之後,人們開始想到 運用大自然的力量來產生能源,例如潮汐發電、水力發電、風力發電或太陽能發 電等,都是現在努力想要創造無污染能源。
其中以太陽能發電,是目前相對於其他無污染能原中限制最少的,他與其他 大多數的發電不同,大多數的發電方式都是以物質推動渦輪機來產生發電,而使 得發電系統本身有體積的限制,相對來說太陽能發電,就沒有相同的問題,因此 體積可大可小,小到可以讓人們帶在身上,隨時隨地都可以用,是一種汎用性很 廣的發電方式,而且只要太陽照的到的地方都可以使用這種方式發電,能量直接 由光轉成電能,不需要在經過任何的轉換,這也是一個很大的優點,在不久的未 來,應該可以讓全世界的人都使用這種半永久的能源,而讓人生活更進步,也讓 環境得以保存才是。
相信對於物理系來說,太陽能板的發電原理,大概都有一定程度的了解,而 在這份報告中,我們將重點放在整個太陽能發電系統的架構上,希望的是能真的 知道現在是如何運用太陽能板發電,而在這之中還有那些問題存在,雖然太陽能 發電的發展已經很久了,但仍然沒有相當的普及,我們也想探討其可能的原因。
報告中分成四個部份,首先是太陽能板的基本原理描述,然後是系統架構的 介紹,接著介紹目前太陽能產業的概況,最後是對於未來的發展,也許會有什麼 有趣的可能性等,希望由報告中可以了解最基本的太陽能發電系統。
-3-太陽能電池轉換原理太陽光電池主要的功能是將光能轉換成電能,這個現象稱之為光伏特效應 (Photo voltaic effect) ,而要將光能轉換成電能,最主要有兩個因素,第一個是 光電效應(photo conductive effect) ,第二個則是內部電場。
光照射在物質上時,部份的光會被材料吸收,進而產生電子電洞對或者產生 熱能,而部份的光則是以反射或透射的方式離開物質,因此選取太陽能電池材料 的第一個考量就是吸光效果要很好,如此才能使輸出的功率增加,第二個考量就 是光電效應的效果好,而效果的好壞則是跟照射光的組成有關係,所以在不同環 境中使用的材料會不同,其中矽與 Ga-As(鎵-砷)是相當好的材料。
內部電場的產生方式有很多,例如使用半導體的 PN 接面,當P型半導體與 N型半導體接合時,會在接面上產生空乏區,並且在空乏區中形成電場,當光射 入空乏區,其能量足以產生電子電洞對時,產生的電子電洞對受到電場的影響, 會馬上分開,分別往P或N極移動,而不至於在吸收光能後又馬上因為碰撞等因 素而損耗掉能量而再度結合,如此一來就可以產生光電轉換的效果。
一.矽太陽能電池簡介矽是一個相當重要的原料,其除了可以做成太陽能面板外,目前最大的用途 就是半導體產業,也就是IC晶片等材料,但也因為需求量大,所以對於太陽能 產業來說,目前是缺乏材料的狀態,在後面的產業部分,我們會再做說明矽的用途[圖片來源:茂迪電子]由矽元素為原料所組成的太陽能電池,其中可以分成三大類,單晶矽、多晶 矽與非晶矽三種。
單晶矽的結構完整不容易破壞,光電轉換效率是矽太陽能板中最高,壽命也 比較長,是相當好的太陽能電池,不過因為需要的純度高,處理時間長,所以相 當的費時費力,成本也就相對的很高,目前單晶矽發電效率最高約25%左右。
-4-多晶矽則是為了降低成本而產生的,純度與結構的完整度都比單晶矽低一 些,不過製做時間也比較短,因為結構不完整而使的產生了懸浮鍵(dangling bond) ,懸浮鍵的存在會阻礙自由電子的移動而使轉換效率降低,而且結構不完 整,容易遭到紫外線破壞結構,而使壽命也減少許多,不過成本相對的比單晶矽 低上許多,目前多晶矽發電效率最高約20%左右。
非晶矽與上面兩種材料上有所差異,大多使用四氫化矽為材料,其吸光效果 與光電轉換效果都很好,曾因特性類似絕緣體而被認為無法使用,但這問題已經 被克服,只是厚度會薄很多,此外因為其結構比多晶系更差,懸浮鍵的問題更大, 而且無法使用 PN 接面的方式產生電場,比較長見的做法為 P-I-N 的方式,I即 是本質層,也就是產生光電效應的地方,P 與 N 則為單純的產生電場的角色,非 晶矽的優點是成本更低,但因為厚度薄發電效率低,且壽命也很短,所以常使用 在小電力發電,而無法使用在大型的太陽能發電,市面上可以買到比較便宜的太 陽能面板,大多屬於這種的,目前非晶矽發電效率最高約10%左右。
目前可使用的太陽能面板壽命最長約約25年左右。
二.光敏染料太陽能電池(DSSC)光敏染料太陽能電池的做法使將具有可吸光的染料與半導體結合,目前常用 的是具碳酸基的釕(Ru)錯化合物與奈米等級的二氧化鈦(TiO2)結合,由染料吸收 光而產生自由電子,在透過半導體導電,其特性是可以吸收的光譜更寬,自由電 子存在的時間也更長,且本身輕便便宜容易攜帶,且不如矽一般,是可以彎曲的, 所以在使用上更便利等等的優點,是目前太陽能電池上一個發展的主軸,但其效 率仍然不高(最高約10%左右) ,且與地表太陽光光譜匹配度不夠,所以仍有 許多研究持續中。
單晶矽與薄膜太陽能電池的特性 [資料來源:IEK 整理,2007/08]-5-註:薄膜太陽能電池多是以非晶矽為材料,光敏染料也是薄膜太陽能電池的一種 新材料。
形形色色的太陽能電池,從單晶矽與多晶矽厚膜,一直到薄膜類型設計種類 單晶矽 多晶矽 非晶矽 GaAs CIGS 多接面串疊型(InGaP/GaAs//InGaAs, multijunction tandem cell)目前太陽能面板轉換效率(益通光能)轉換效率 24.7% 19.8% 14.5% 25.7% 18.8% 33.3%。
-6-太陽能電池的特性太陽能光電池的等效電路如下圖片來源:參考資料[1]I ph :太陽能電池所產生的電流。
R j :PN 接面產生的非線性阻抗。
D j :PN 接面的等效二極體。
Rsh 、 Rs :內部產生的等效串聯(小)與並聯電阻(很大) ,通常可以忽略。
V 、 I 、 Ro :負載的電壓、電流與電阻。
把原本線路簡化後如下圖:-7-我們可以將輸出電流 I 表示成下式(與PN型二極體相同的方式) :I = n p I ph − n p I sat (exp[eV ] − 1) kTAns註:PN 二極體在順向偏壓時主動態(Forward-biased)時,電流大小通常可以表示為I = I sat (exp[其中eV ] − 1) , I sat 為飽合電流,是溫度的函數 kTAn p :並聯太陽能電池個數,並聯會增加電流ns :串聯太陽能電池個數,串聯會加高電壓 I sat :反向飽和電流k:波茲曼常數 e:電子電量 A:太陽能電池理想因子,跟面板製成有關(P 型或 N 型中 3、5 價離子的散布 方式有關) T:太陽能電池面板的溫度 而上式中的反向飽和電流可寫成I sate × E gap 1 1 ⎡T ⎤ ( − )] , = I rr ⎢ ⎥ exp[ Tr ⎦ kA Tr T ⎣3電流大小跟溫度有關係,而光電流大小可以寫為I ph = [ I sso + K i (T − Tr )]Si 100光電流大小與材料本身特性有關Tr :太陽光電池參考溫度 I rr :溫度為參考溫度時的反向飽和電流E gap :半導體的 energy gap(矽為 1.1eV)I sso :參考溫度與日照條件 100mw/cm^2 時的短路電流 K i :短路電流與溫度的系數(mA/度)-8-Si :太陽的日照強度(mw/cm^2)而根據上面的式子,在固定的規格下,我們可以繪出輸出電壓與功率(P= IV)的關係圖,來了解一下太陽能面板其特性(跟溫度與日照強的關係) ,這 對於太陽能發電系統的設計有不少幫助。
Characteristics Typical peak power Voltage at peak power Current at peak power Short-circuit current Open-circuit voltage Temperature coefficient of Open-circuit voltage Temperature coefficient of Short-circuit current Approximate effect of temperature on power 60W 17.1V 3.5A 3.8A 21.1V -73mV/度 3mA/度 -0.38W/度49 度 Nominal Operating Cell temperature 太陽能面板規格(Solarex MSX60,1Kw/m^2,25 度)[1]一.在固定光照強度之下,溫度變化,輸出電壓與輸出功率的關係圖圖片來源:參考資料[1]-9-二.固定溫度,改變光照強度時,輸出電壓與輸出功率的關係圖圖片來源:參考資料[1]我們可以看到最大輸出功率會隨溫度升高而下降,也會隨日照強度而改變, 所以我們可以知道這環境對於太陽能電池會有很大的影響,在設計系統時,會希 望可以將輸出功率最大化,讓能源有效的使用,且也希望在輸出功率不足時不會 使負載損壞或無法運用,所以在整個系統設計上會需要追縱太陽能板當下所能輸 出的最大功率是多少,讓控制系統參考並修正其工作模式,來使之最有效率並保 護負載安全。
- 10 -太陽能發電系統簡介上述所有特性皆為太陽能電池本身所擁有,其與環境之間的關係,但如果只有這樣,充其量不過是一個可以產生電位差的電池,而不是真的實際的使用,接下來的內容中,將著墨於具有實用性的太陽能發電系統介紹,對其設技與相關的技術做一概述,使得與所學之理論可以結合。
