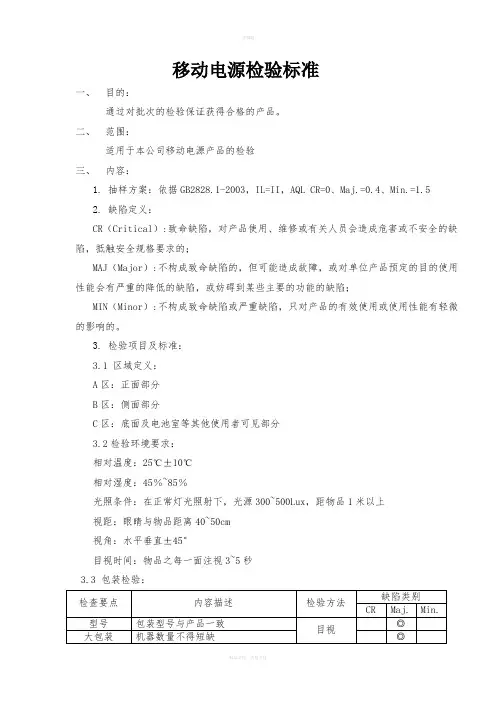

移动电源检验标准
一、目的：
通过对批次的检验保证获得合格的产品。
二、范围：
适用于本公司移动电源产品的检验
三、内容：
1.抽样方案：依据，IL=II，AQL CR=0、Maj.=、Min.=
2.缺陷定义：
CR（Critical）:致命缺陷，对产品使用、维修或有关人员会造成危害或不安全的缺陷，抵触安全规格要求的；
MAJ（Major）:不构成致命缺陷的，但可能造成故障，或对单位产品预定的目的使用性能会有严重的降低的缺陷，或妨碍到某些主要的功能的缺陷；
MIN（Minor）:不构成致命缺陷或严重缺陷，只对产品的有效使用或使用性能有轻微的影响的。
3.检验项目及标准：
区域定义：
A区：正面部分
B区：侧面部分
C区：底面及电池室等其他使用者可见部分
检验环境要求：
相对温度：25℃±10℃
相对湿度：45％~85％
光照条件：在正常灯光照射下，光源300~500Lux，距物品1米以上
视距：眼睛与物品距离40~50cm
视角：水平垂直±45°
目视时间：物品之每一面注视3~5秒

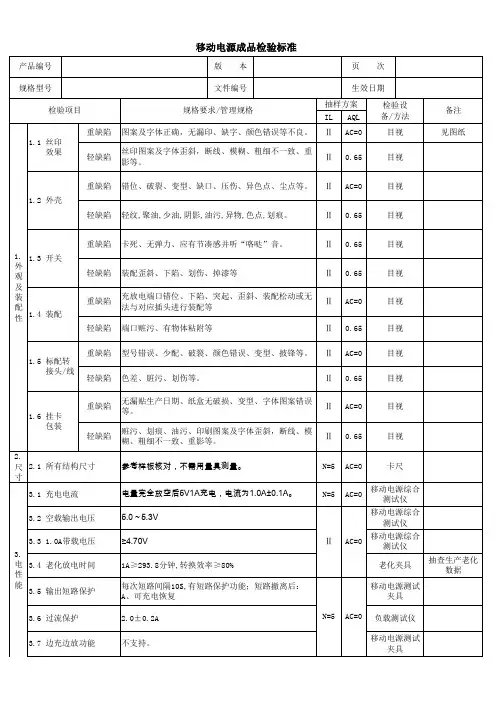

包装检验：

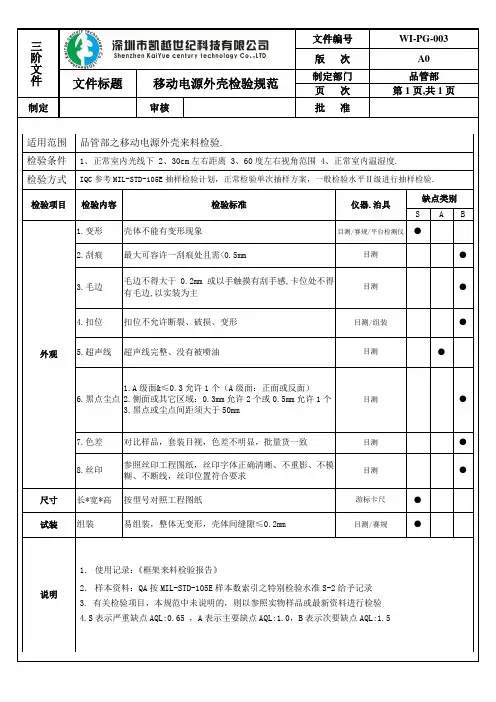

外观检验
性能检验
四．可靠性试验：
移动电源在环境温度为20℃±5℃条件下，以5H率放电至终止电压时所应提供的电量，用C5表示。单位为安时（AH）或毫安时（MAH）
采用下列制式之一进行充电：
4.2.1在环境温度20℃±5℃条件下，以充电，当移动电源电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于,最长充电时间不大于8H，停止充电。此充电制式为检测的仲裁充电制式。
4.2.2在环境温度20℃±5℃条件下，以1C5A充电，当移动电源电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于,最长充电时间不大于3H，停止充电。
荷电保护能力
移动电源按规定充电结束后，在环温度为20℃±5℃条件下将移动电源开路搁置28天，再以电流进行放电至终止电压，其放电时间应不低于256MIN.
持续充电
移动电源按规定充电结束后，然后保持充电限制电压持续充电28天，应不起火，不爆炸。
循环使用寿命
4.5.1移动电源循环使用寿命应在环境温度20℃±5℃条件下进行。
4.5.2以充电，当移动电源电压达到限制电压时，改为恒压充电，直到充电电流小于或等于,停止充电，搁置～1H，然后以放电至终止电压，放电结束后。搁置～1H,再进行下一轮充放电循环，直至三次放电电容小于标称容量的75%，则认为寿命终止,移动电源的循环使用寿命不低于300次。
环境适应性
4.6.1移动电源按4，2规定充电结束后，将其放入40℃±2℃，相对湿度为90%～95%的恒温恒湿箱中搁置12H后，再将其取出在环境温度20℃±5℃的条件下搁置2H，目测其外观，再以1C5A电流放电至终止电压，放电时间应不低于标称值的95%。
4.6.2振动
移动电源按规定充电结束后，将其直接安装或通过夹具安装在电磁振动台面上，按下面的振动频率和对应的振幅调整好试验设备，X,Y,Z三个方向每个上从10HZ～55HZ循环扫频振动30MIN,扫频速率为1OCT/MIN;频率10HZ～30HZ，位移幅值（单振幅）：;振动频率：30HZ～55HZ,位移幅值（单振幅）;振动结束后移动电源外观应无明显的损伤、漏液、冒烟或爆炸，电源电压应不低于标称电压。
移动电源若已通过振动实验认证，则可不进行本条规定试验，生产厂对报告的真实性负责。
4.6.3碰撞
移动电源按规定做完振动试验后，将其平均按X,Y,Z三个互相垂直轴向直接或通过夹具坚固在碰撞台的台面上，按下述要求调好速度、脉冲持续时间，进行碰撞试验。
脉冲峰值加速度 100m/s2
每分钟碰撞次数 40次～80次
脉冲持续时间 16ms
碰撞次数 1000次±10次碰撞结束后，移动电源外观应无明显的损伤、漏液、冒烟或爆炸，电源电压应不低于标称电压。移动电源若已通过碰撞实验认证，则可不进行本条规定试验，生产厂对报告的真实性负责。
4.6.4自由跃落
移动电源按规定做完碰撞试验后，将其高度（最低点高度）为1000mm的位置自由跃落到置于水泥地面上的18mm～20mm厚的硬木板上，从X,Y,Z正负方向（六个方向）每个方向自由跃落1次。自由跃落结束后移动电源外观应无明显的损伤、漏液、冒烟或爆炸，电源电压应不低于标称电压。再进行充放电试验以确认移动电源功能是否完好。此充放电循环次数不多于此次。移动电源若已通过碰撞实验认证，则可不进行本条规定试验，生产厂对报告的真实性负责
4.6.4温度循环没
a)移动电源按规电充电结束后。
b)将移动电源放入75℃±2℃的高温箱中4H;
c)将移动电源放入20℃±5℃的常温箱中2H;
d)将移动电源放入-20℃±2℃的低温箱中4H;
e)将移动电源放入20℃±5℃的常温箱中2H;
f)重复b)～e)步骤4次移动电源移动电源外观应无明显的损伤、漏液、冒烟或爆炸。
低气压
移动电源按充电结束后，在23℃±5℃的环境下将其放入真空箱中，真空箱密闭后，逐渐减少其内部压力至不高于(模拟海拔15240米)并保持6H,试验结束后，移动电源无明显的损伤、漏液、冒烟或爆炸。
安全保护性能（有保护措施的条件下进行）
4.8.1静电放电测试
移动电源按充电结束后，静电测试方法按GB/的规定进行，测试4KV接触放电和8KV空气放电，试验结束后，移动电源无明显的损伤、漏液、冒烟或爆
炸。电气性能测试正常。
4.8.2过充保护
移动电源按充电结束后，用恒流恒压源持续给移动电源充电8H，恒流恒压源电压设定为2倍标称电压，按容量不同电流设为1C5A或最大负载电流，电源断开后移动电源应不损伤、漏液、冒烟或爆炸。电气性能测试正常。
4.8.3过放保护
按容量不同将移动电源以持续放电4H或以最大负载电流持续放电2倍标称容量除以放电电流时间，记录保护动作电压，断开后移动电源应无损伤、漏液、冒烟或爆炸。电气性能测试正常。
4.8.4短路保护
移动电源按充电结束后，将正负极用欧姆电阻器短路,将正负极断开，按容量不同再以1C5A或公司规定的最大电流瞬时充电5S后用电压表测量移动电源电压。切断电源电路，移动电源不爆炸、不起火、冒烟漏液。瞬时充电后，移动电源电压应不小于标称电压。
4.8.5反向充电保护
移动电源按充电结束后，用恒流恒压源给其加上反向的充电限制电压/电流为,将正负极断开，按容量不同再以1C5A或最大电流瞬时充电5S后用电压表测量移动电源压。切断电源电路，移动电源不爆炸、不起火、冒烟漏液。瞬时充电后，移动电源电压应不小于标称电压。
4.8.6过载保护
移动电源按充电结束后，外接其电子负载，其放电电流从倍负载电流连续可调，记录过载保护电流。移动电源发生过载时，切断电源，不起火、不爆炸、不漏液冒烟。瞬时充电后，电压应不是小于标称电压。移动电源过载保护电流为倍～2倍负载电流。
4.8.7温度保护和温度系数
将移动电源用特制导线与便携式机算机或模拟装置联接，并将具的连续记忆功能的点温计探头贴于移动电源电池表面，再将移动电源放入高温箱中，分别按下述各项进行测试:
a)调节高温箱温度，使温度以3℃/MIN上升为75℃±3℃，保持恒温10MIN，
开始下调温度为68℃±2℃，温度调节过程中一直按规定充电。当移动
电源电池表面温度大于或等于75℃±3℃时，移动电源切断充电电路；
不起火、不冒烟、不爆炸、不漏液。当其表在温度小于或等于70℃时，
移动电源自动恢复充电。
移动电源安全性
在试验前移动电源按规定充电，并搁置6H后，再进行以下试验：
4.9.1重物冲击
将移动电源放置于冲击台上，并将一直径的钢柱置于移动电源中心位置，让重物自610MM高度自由落到钢柱上，在接受冲击试验时，移动电源纵轴要平行于平面并要沿其纵轴旋转90度且垂直于钢柱纵轴（移动电源最大的面积应垂直于台面）以便移动电源的宽边和窄边都能受到冲击，每只移动电源只做冲击一次，试验结束的后，移动电源表面允许发生变形但不能起火、爆炸或漏液。
4.9.2外壳阻燃
按GB/T4943规定方法执行。
4.9.3高温储存
按照规定充电结束后，搁置2H.将移动电源放入温度为75℃±2℃的高温箱
