09级《机械设计基础》课程设计任务书A

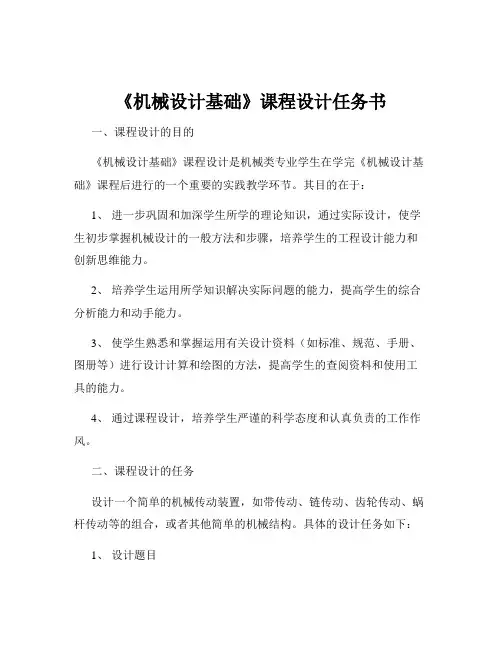

《机械设计基础》课程设计任务书一、课程设计的目的《机械设计基础》课程设计是机械类专业学生在学完《机械设计基础》课程后进行的一个重要的实践教学环节。

其目的在于：1、进一步巩固和加深学生所学的理论知识，通过实际设计，使学生初步掌握机械设计的一般方法和步骤，培养学生的工程设计能力和创新思维能力。

2、培养学生运用所学知识解决实际问题的能力，提高学生的综合分析能力和动手能力。

3、使学生熟悉和掌握运用有关设计资料（如标准、规范、手册、图册等）进行设计计算和绘图的方法，提高学生的查阅资料和使用工具的能力。

4、通过课程设计，培养学生严谨的科学态度和认真负责的工作作风。

二、课程设计的任务设计一个简单的机械传动装置，如带传动、链传动、齿轮传动、蜗杆传动等的组合，或者其他简单的机械结构。

具体的设计任务如下：1、设计题目根据给定的设计参数和工作条件，确定传动装置的类型和结构形式，并进行总体方案设计。

2、设计内容（1）传动装置的总体设计根据给定的工作条件和要求，确定传动装置的总体布局，选择合适的传动比，计算各轴的转速、功率和转矩。

（2）传动零件的设计计算根据总体设计方案，对主要传动零件（如带轮、齿轮、链轮、蜗杆蜗轮等）进行设计计算，确定其主要结构参数和尺寸。

（3）轴的设计计算根据各轴所传递的转矩和转速，对轴进行结构设计和强度计算，确定轴的直径、长度、键的尺寸等。

（4）轴承的选择和计算根据轴的受力情况，选择合适的轴承类型和型号，并进行寿命计算。

（5）连接件的选择和计算选择合适的联轴器、键等连接件，并进行强度计算。

（6）箱体及附件的设计设计箱体的结构和尺寸，选择合适的润滑和密封方式，确定附件（如观察孔、通气孔、放油孔等）的位置和尺寸。

3、设计要求（1）设计计算说明书一份设计计算说明书应包括设计任务、设计方案的选择和确定、主要零件的设计计算过程、设计结果的分析和讨论等内容。

说明书应书写工整、条理清晰、计算准确、图文并茂。

（2）装配图一张（A1 或 A0 图纸）装配图应能正确表达传动装置的工作原理、各零件的装配关系和结构形状，标注必要的尺寸、配合、公差和技术要求等。

机械设计基础课程设计任务书一、洗瓶机运动方案设计1工作原理及工艺动作过程如图1所示，为了清洗圆形瓶子外面，将瓶子沿着导辊推动；同时，在瓶子前进过程中，导辊带动瓶子旋转，转动的刷子就将瓶子刷洗干净。

它的工艺动作主要有两个：一是将瓶子沿着导辊推动；一是带动导辊和转刷转动。

For personal use only in study and research; not for commercial use图1 洗瓶机运动方案（待设计）2、原始数据及设计要求1）瓶子尺寸：大端直径d=80 mm，长2OOmm。

2）推进距离L=600mm。

3）推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，推程平均速度为v=45mm/s；然后推头快速返回原位，准备进入第二个工作循环，返回时的平均速度为工作行程平均速度的2倍。

4）洗瓶机构由一对同向转动的导辊和三只转动的刷子（转刷）所组成，转刷的转动轴线与导辊的转动轴线互相垂直。

5）推瓶机构与洗瓶机构共用同一台电动机。

6）机构传动性能良好，结构紧凑，制造方便。

3、设计方案提示1）推瓶机构一般要求推头工作时作近似直线轨迹，回程时轨迹形状不限，但不能反向拨动瓶子。

由于上述运动要求，可采用具有直线轨迹的连杆机构或组合机构来实现。

2）洗瓶机构中导辊和转刷的转动轴线垂直可通过圆锥齿轮传动实现。

4、设计任务及要求1）进行推瓶机构和洗瓶机构的选型，实现洗瓶动作要求，提出5种机械运动方案。

2）对5种机械运动方案进行评定和选择。

3）画出选定方案的机械运动方案示意图（效果图）。

4）对方案中的1个执行机构进行运动尺度综合，绘制机构运动简图。

5）对执行机构中某一轴及轴上一个主要零件进行结构设计，绘出该轴及相应零件的零件图。

6）完成图纸4张：机械运动方案效果图1张（2号图纸，用计算机绘图），机构尺度综合图1张（3号图纸，用手工绘图），轴和轴上主要零件的零件图各1张（3号图纸，1张用计算机绘图，1张用手工绘图）。

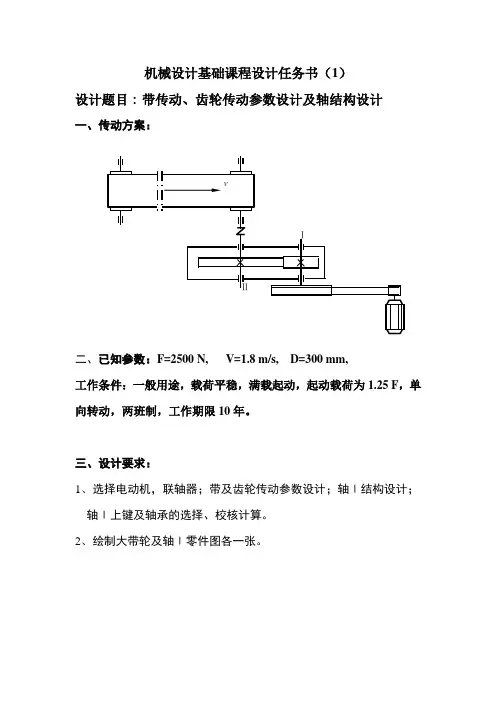

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2500 N, V=1.8 m/s, D=300 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2000 N, V=1.5 m/s, D=320 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2000 N, V=1.2 m/s, D=350 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=1800 N, V=1.2 m/s, D=400 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2200 N, V=1.4 m/s, D=380 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

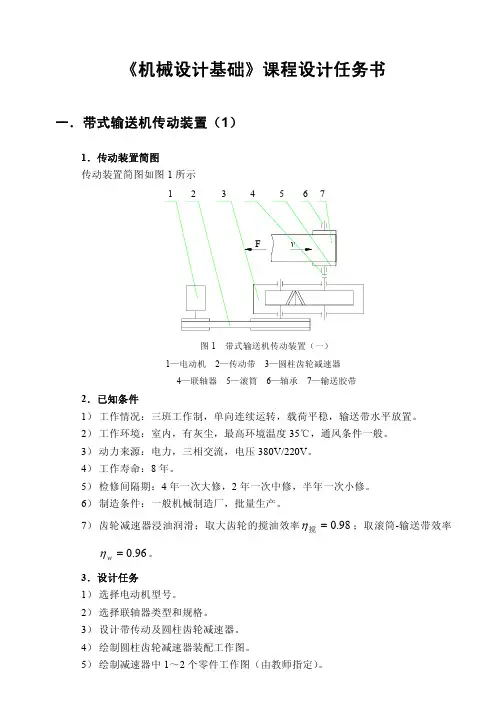

《机械设计基础》课程设计任务书一．带式输送机传动装置（1）1．传动装置简图 传动装置简图如图1所示图1 带式输送机传动装置（一）1—电动机 2—传动带 3—圆柱齿轮减速器 4—联轴器 5—滚筒 6—轴承 7—输送胶带2．已知条件1） 工作情况：三班工作制，单向连续运转，载荷平稳，输送带水平放置。

2） 工作环境：室内，有灰尘，最高环境温度35℃，通风条件一般。

3） 动力来源：电力，三相交流，电压380V/220V 。

4） 工作寿命：8年。

5） 检修间隔期：4年一次大修，2年一次中修，半年一次小修。

6） 制造条件：一般机械制造厂，批量生产。

7） 齿轮减速器浸油润滑；取大齿轮的搅油效率98.0=搅η；取滚筒-输送带效率96.0=w η。

3．设计任务1） 选择电动机型号。

2） 选择联轴器类型和规格。

3） 设计带传动及圆柱齿轮减速器。

4） 绘制圆柱齿轮减速器装配工作图。

5） 绘制减速器中1～2个零件工作图（由教师指定）。

6） 编写设计计算说明书。

4．技术参数注：输送带速度允许误差±5%二．带式输送机传动装置（2）1．传动装置简图传动装置简图如图2所示图2 带式输送机传动装置（二）1—电动机 2—联轴器 3—圆柱齿轮减速器 4—链传动 5—滚筒 6—轴承 7—输送胶带2．已知条件1）工作情况：三班工作制，单向连续运转，载荷平稳，输送带水平放置。

2）工作环境：室内，有灰尘，最高环境温度35℃，通风条件一般。

3）动力来源：电力，三相交流，电压380V/220V 。

4）工作寿命：8年。

5）检修间隔期：4年一次大修，2年一次中修，半年一次小修。

6）制造条件：一般机械制造厂，批量生产。

7）齿轮减速器浸油润滑；取大齿轮的搅油效率98.0=搅η；取滚筒-输送带效率96.0=w η。

3．设计任务1）选择电动机型号。

2）选择联轴器类型和规格。

3）设计链传动及圆柱齿轮减速器。

4）绘制圆柱齿轮减速器装配工作图。

〈〈机械设计基础课程设计>〉说明书机械制造及自动化专业Jixie zhizao ji zidonghua zhuanye机械设计基础课程设计任务书 2Jixie sheji jichu kecheng sheji renwu shu 2姓名： x x x学号：班级: 09级机电1班指导教师： x x x完成日期： 2010/12/12机械制造及自动化专业机械设计基础课程设计任务书2学生姓名：班级：学号:一、设计题目:设计一用于带式运输机上的单级圆锥齿轮减速器给定数据及要求已知条件：运输带工作拉力F=4kN；运输带工作速度v=1。

2m/s（允许运输带速度误差为±5%）；滚筒直径D=400mm;两班制，连续单向运转,载荷较平稳。

环境最高温度350C；小批量生产。

二、应完成的工作1.减速器装配图1张；2.零件工作图1张（从动轴）；3.设计说明书1份。

系主任：科室负责人：指导教师：前言这次设计是由封闭在刚性壳内所有内容的齿轮传动是一独立完整的机构。

通过这一次设计可以初步掌握一般简单机械的一套完整设计及方法，构成减速器的通用零部件.这次设计主要介绍了减速器的类型作用及构成等，全方位的运用所学过的知识。

如：机械制图,金属材料工艺学公差等已学过的理论知识.在实际生产中得以分析和解决。

减速器的一般类型有:圆柱齿轮减速器、圆锥齿轮减速器、齿轮-蜗杆减速器，轴装式减速器、组装式减速器、联体式减速器。

在这次设计中进一步培养了工程设计的独立能力，树立正确的设计思想，掌握常用的机械零件，机械传动装置和简单机械设计的方法和步骤,要求综合的考虑使用经济工艺性等方面的要求。

确定合理的设计方案。

目录♣一、电动机的设计 (6)1. 选择电动机 (6)2。

选择电动机容量 (6)3．计算总传动比并分配各级传动比 (7)4。

计算传动装置的运动和动力参数 (7)5。

电动机草图 (8)♣二、带传动的设计 (9)1. 确定计算功率 (9)2．确定V带型号 (9)3。

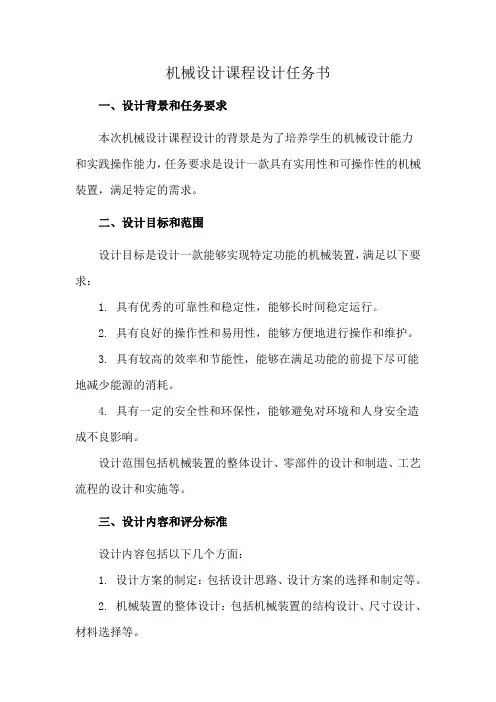

机械设计课程设计任务书一、设计背景和任务要求本次机械设计课程设计的背景是为了培养学生的机械设计能力和实践操作能力，任务要求是设计一款具有实用性和可操作性的机械装置，满足特定的需求。

二、设计目标和范围设计目标是设计一款能够实现特定功能的机械装置，满足以下要求：1. 具有优秀的可靠性和稳定性，能够长时间稳定运行。

2. 具有良好的操作性和易用性，能够方便地进行操作和维护。

3. 具有较高的效率和节能性，能够在满足功能的前提下尽可能地减少能源的消耗。

4. 具有一定的安全性和环保性，能够避免对环境和人身安全造成不良影响。

设计范围包括机械装置的整体设计、零部件的设计和制造、工艺流程的设计和实施等。

三、设计内容和评分标准设计内容包括以下几个方面：1. 设计方案的制定：包括设计思路、设计方案的选择和制定等。

2. 机械装置的整体设计：包括机械装置的结构设计、尺寸设计、材料选择等。

3. 零部件的设计和制造：包括零部件的结构设计、尺寸设计、材料选择等。

4. 工艺流程的设计和实施：包括工艺流程的制定、工艺参数的选择和实施等。

评分标准包括以下几个方面：1. 设计方案的合理性和创新性。

2. 机械装置的整体设计的合理性和完整性。

3. 零部件的设计和制造的精度和质量。

4. 工艺流程的设计和实施的合理性和可行性。

四、设计时间和提交要求设计时间为一个学期，具体时间安排由任课教师根据学校教学计划制定。

提交要求包括以下几个方面：1. 设计方案的书面报告和演示PPT。

2. 机械装置的3D模型和详细制图。

3. 零部件制造的工艺流程和工艺参数。

4. 机械装置的实物展示和操作演示。

五、注意事项1. 设计过程中要遵守学校的相关规定和法律法规。

2. 设计过程中要注重团队协作和沟通，充分发挥各自的优势和专长。

3. 设计过程中要注重实践操作和细节把控，确保设计方案的可行性和实用性。

4. 设计过程中要注重安全和环保，避免对人身安全和环境造成不良影响。

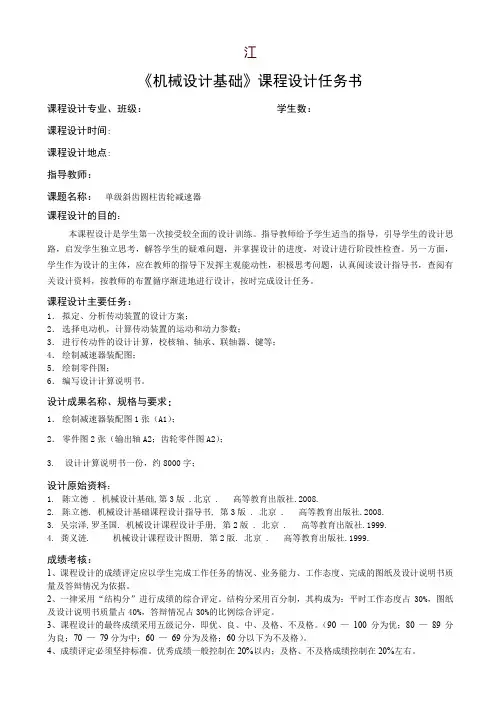

江《机械设计基础》课程设计任务书课程设计专业、班级：学生数：课程设计时间:课程设计地点:指导教师：课题名称：单级斜齿圆柱齿轮减速器课程设计的目的：本课程设计是学生第一次接受较全面的设计训练。

指导教师给予学生适当的指导，引导学生的设计思路，启发学生独立思考，解答学生的疑难问题，并掌握设计的进度，对设计进行阶段性检查。

另一方面，学生作为设计的主体，应在教师的指导下发挥主观能动性，积极思考问题，认真阅读设计指导书，查阅有关设计资料，按教师的布置循序渐进地进行设计，按时完成设计任务。

课程设计主要任务：1．拟定、分析传动装置的设计方案；2．选择电动机，计算传动装置的运动和动力参数；3．进行传动件的设计计算，校核轴、轴承、联轴器、键等；4．绘制减速器装配图；5．绘制零件图；6．编写设计计算说明书。

设计成果名称、规格与要求:1．绘制减速器装配图1张（A1）；2．零件图2张（输出轴A2；齿轮零件图A2）；3. 设计计算说明书一份，约8000字；设计原始资料：1.陈立德 . 机械设计基础,第3版 .北京 . 高等教育出版社.2008.2.陈立德. 机械设计基础课程设计指导书, 第3版 . 北京 . 高等教育出版社.2008.3. 吴宗泽,罗圣国. 机械设计课程设计手册, 第2版 . 北京 . 高等教育出版社.1999.4. 龚义涟. 机械设计课程设计图册, 第2版. 北京 . 高等教育出版社.1999.成绩考核：1、课程设计的成绩评定应以学生完成工作任务的情况、业务能力、工作态度、完成的图纸及设计说明书质量及答辩情况为依据。

2、一律采用“结构分”进行成绩的综合评定。

结构分采用百分制，其构成为：平时工作态度占30%，图纸及设计说明书质量占40%，答辩情况占30%的比例综合评定。

3、课程设计的最终成绩采用五级记分，即优、良、中、及格、不及格。

（90 —100分为优；80 —89分为良；70 —79分为中；60 —69分为及格；60分以下为不及格）。

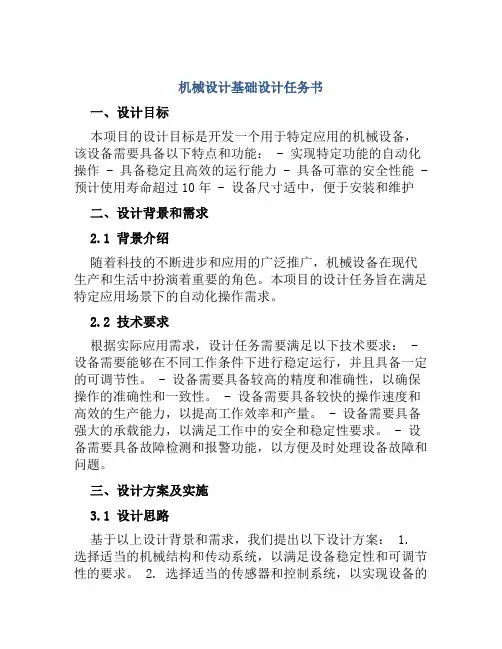

机械设计基础设计任务书一、设计目标本项目的设计目标是开发一个用于特定应用的机械设备，该设备需要具备以下特点和功能： - 实现特定功能的自动化操作 - 具备稳定且高效的运行能力 - 具备可靠的安全性能 - 预计使用寿命超过10年 - 设备尺寸适中，便于安装和维护二、设计背景和需求2.1 背景介绍随着科技的不断进步和应用的广泛推广，机械设备在现代生产和生活中扮演着重要的角色。

本项目的设计任务旨在满足特定应用场景下的自动化操作需求。

2.2 技术要求根据实际应用需求，设计任务需要满足以下技术要求： - 设备需要能够在不同工作条件下进行稳定运行，并且具备一定的可调节性。

- 设备需要具备较高的精度和准确性，以确保操作的准确性和一致性。

- 设备需要具备较快的操作速度和高效的生产能力，以提高工作效率和产量。

- 设备需要具备强大的承载能力，以满足工作中的安全和稳定性要求。

- 设备需要具备故障检测和报警功能，以方便及时处理设备故障和问题。

三、设计方案及实施3.1 设计思路基于以上设计背景和需求，我们提出以下设计方案： 1.选择适当的机械结构和传动系统，以满足设备稳定性和可调节性的要求。

2. 选择适当的传感器和控制系统，以实现设备的自动化操作和准确性控制。

3. 考虑设备的运行速度和生产能力，并设计相应的优化方案。

4. 设计强大的支撑结构和固定装置，以确保设备的安全性和稳定性。

5. 配备故障检测系统和报警装置，以提前发现和解决设备故障。

3.2 设计过程3.2.1 结构设计根据设备的功能需求和工作条件，进行结构设计，包括：- 确定适当的框架材料和尺寸，以满足设备的承载能力和稳定性要求。

- 设计合理的传动系统，以满足设备的可调节性和操作精度要求。

- 考虑设备的安装和维护便利性，设计适当的连接件和装配工艺。

3.2.2 控制系统设计根据自动化和准确性要求，设计控制系统，包括： - 选择适当的传感器和执行器，以实现设备的自动化操作和准确性控制。

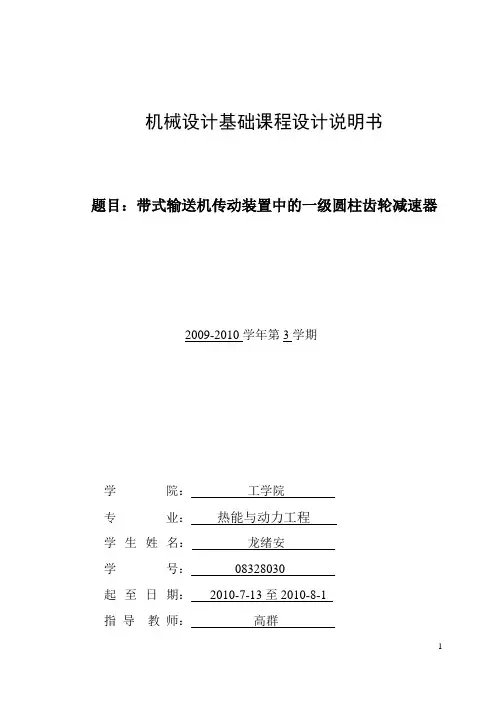

机械设计基础课程设计说明书
题目：带式输送机传动装置中的一级圆柱齿轮减速器
2009-2010学年第3学期
学院：工学院
专业：热能与动力工程
学生姓名：龙绪安
学号：08328030
起至日期：2010-7-13至2010-8-1
指导教师：高群
目录
A
课程设计任务书 (2)
B
计算过程及计算说明 (5)
一、传动方案拟定 (5)
二、电动机的选择 (5)
三、运动参数的计算 (6)
四、V带传动的设计计算 (6)
五、圆柱齿轮传动的设计计算 (7)
六、轴的设计计算 (8)
七、滚动轴承的选择计算 (10)
八、键的选择计算 (10)
九、联轴器的选择 (11)
十、润滑油及润滑方式的选择 (11)
十一、箱体设计 (11)
十二、总结 (12)
十三、参考文献 (12)
C
老师批点 (13)。

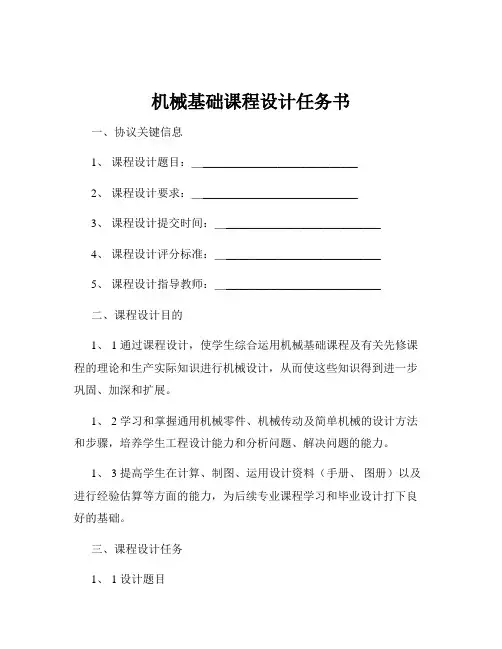

机械基础课程设计任务书一、协议关键信息1、课程设计题目：＿___________________________2、课程设计要求：＿___________________________3、课程设计提交时间：＿___________________________4、课程设计评分标准：＿___________________________5、课程设计指导教师：＿___________________________二、课程设计目的1、 1 通过课程设计，使学生综合运用机械基础课程及有关先修课程的理论和生产实际知识进行机械设计，从而使这些知识得到进一步巩固、加深和扩展。

1、 2 学习和掌握通用机械零件、机械传动及简单机械的设计方法和步骤，培养学生工程设计能力和分析问题、解决问题的能力。

1、 3 提高学生在计算、制图、运用设计资料（手册、图册）以及进行经验估算等方面的能力，为后续专业课程学习和毕业设计打下良好的基础。

三、课程设计任务1、 1 设计题目设计某带式输送机传动装置中的一级圆柱齿轮减速器。

设计某卷扬机传动装置中的二级圆柱齿轮减速器。

设计某搅拌机传动装置中的圆锥圆柱齿轮减速器。

1、 11 设计要求减速器装配图一张（A1 或 A0 图纸）。

零件工作图 2-3 张（如齿轮、轴等）。

设计说明书一份，内容包括：目录、设计任务书、传动方案的拟定和说明、电动机的选择、计算传动装置的运动和动力参数、传动零件的设计计算、轴的设计计算、滚动轴承的选择和计算、键联接的选择和计算、联轴器的选择、减速器箱体结构及其附件的设计、润滑和密封的设计、设计小结、参考资料等。

1、 12 原始数据输送带工作拉力 F（N）：＿___________________________输送带工作速度 v（m/s）：＿___________________________卷筒直径 D（mm）：＿___________________________工作条件：两班制，连续单向运转，载荷平稳，室内工作，有粉尘，环境最高温度 35℃，使用年限 10 年，每年工作 300 天，检修间隔期为四年一次大修，两年一次中修，半年一次小修。

机械设计基础课程设计任务一、课程目标知识目标：1. 掌握机械设计的基本原理和概念，包括机械系统的组成、机械零件的分类和功能。

2. 学习并理解常用的机械传动装置、连接件和支撑结构的设计原则及应用。

3. 了解机械设计中的材料选择、公差配合和强度计算等关键知识。

技能目标：1. 能够运用机械设计的基本原理，独立完成简单的机械系统设计任务。

2. 掌握运用CAD软件进行机械零件的绘制和机械系统的模拟。

3. 学会分析机械系统的运动和受力情况，并进行合理的强度校核。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发创新意识和探究精神。

2. 培养学生严谨、细致的工作态度，提高团队合作意识和沟通能力。

3. 增强学生对我国机械工程领域的自豪感，培养为国家和民族工业发展贡献力量的责任感。

分析课程性质、学生特点和教学要求：本课程为机械设计基础课程设计任务，旨在让学生将所学的理论知识应用于实际设计中。

结合学生年级特点，注重培养实践能力和创新精神。

在教学过程中，要求教师引导学生主动参与，鼓励学生提问和探讨，注重培养学生的动手操作能力和问题解决能力。

将目标分解为具体的学习成果：1. 学生能够设计并绘制出符合要求的机械零件和简单机械系统。

2. 学生能够运用所学知识进行机械系统的运动分析和强度校核。

3. 学生在课程设计过程中展现出良好的团队协作、沟通能力和创新精神。

二、教学内容本课程教学内容紧密结合课程目标，确保学生能够系统地掌握机械设计的基础知识和实践技能。

教学内容主要包括以下几部分：1. 机械设计基本原理：回顾机械系统的组成、机械零件的分类和功能，强调设计原则和设计流程。

2. 机械传动装置设计：学习齿轮传动、带传动和链传动的设计方法，分析各类传动装置的优缺点及应用场景。

3. 连接件和支撑结构设计：研究螺纹连接、焊接、铆接等连接件的设计原则，以及轴、轴承、联轴器等支撑结构的设计方法。

4. 材料选择与强度计算：介绍常用机械设计材料的特点及选择方法，学习强度计算的基本原理和公式。

西安科技大学
机械设计基础课程设计任务书
装配图（俯视图草图、正式图各1张，A2），齿轮零件图及轴零件图各1张（A3）
图纸要求：
（1）装配草图（俯视图）应留有作图过程痕迹；
（2）装配正式图（俯视图）图标题栏明细栏内容应全面（零部件数及编号等）；
（3）应标明技术特性及技术要求；
（4）尺寸标注尽可能完整（中心距，总长，总宽及配合尺寸）。

计算说明书：
（1）采用黑色笔安装统一格式手写（不得打印）；
（2）论述清楚，文字精炼、计算正确、书写工整；
（3）说明书应附有必要的插图（传动方案简图、受力图等）；
（4）设计计算包括：电动机的选择，传动装置的运动和动力参数，传动件（齿轮、带传动）的设计计算校核，轴的设计计算，滚动轴承的选择及计算，键连接的选择，润滑及密封的选择，计算中所引用的公式和数据应用依据，并注明来源。

《机械设计基础》课程设计任务书一、课程设计的目的《机械设计基础》课程设计是机械设计的一个重要环节, 又是一个十分重要的实践环节,是对学生进行的第一次较全面的设计训练,其目的是:1. 通过课程设计,巩固、加深和扩大在《机械设计基础》课程及相关课程教育中所学到的知识,训练学生综合运用这些知识去分析和解决工程实际问题的能力。

2. 学习机械设计的一般方法, 了解和掌握常用机械零件、机械传动装置或简单机械的设计方法、设计步骤, 为今后从事相关的专业课程设计、毕业设计及实际的工程设计打好必要的基础。

3. 使学生在计算、制图、运用设计资料。

熟练有关国家标准、规范、使用经验数据、进行经验估算等方面受全面的基础训练。

二、设计题目设计螺旋传输机传动装置中的一级圆柱齿轮减速器。

运动简图:1——电动机 2——带传动 3——联轴器 4——皮带式输送机 5——一级圆柱齿轮减速器原始数据:工作条件:皮带式输送机单向运转,有轻微的震动,两班制工作,使用年限 5年,输送机带轮轴转速的允许误差为±5%。

小批量生产,每年工作 300天。

三、设计的基本要求和注意事项《机械设计基础课程实训指导》 P94四、设计时间设计的进度计划如下表:(仅供参考 ( 17~18周 12月 24日 ~1月 5日六、设计步骤 (一选择电动机(A 类型和结构选择(选择依据参见《实训指导》 P101建议选用 Y 系列三相异步电动机,技术数据及结构见 (《实训指导》 P194—197 附表(B 电动机功率的确定1. 工作及所需功率 P W由 100060⨯=dn Pπ求得2. 电动机所需的输出功率P 0=PW /η KW 总效率⨯⨯⨯4带传动轴承联轴器圆柱齿轮η=ηηηη各效率值见《实训指导》表 1-6 建议: η轴承按球轴承查表η联轴器按弹性联轴器查表η圆柱齿轮按 8级精度的一般齿轮传动(稀油润滑查表η带传动按摩擦传动中的平摩擦传动查表3. 确定电动机功率 P m 。

机械课程设计任务书一、课程目标知识目标：1. 学生能理解并掌握机械设计的基本原理和概念，包括力学、材料力学、机械制图等基础知识。

2. 学生能够了解并描述常见的机械零件的结构、工作原理及其在工程中的应用。

3. 学生能够掌握机械设计的基本步骤和方法，包括需求分析、方案设计、详细设计和制图等。

技能目标：1. 学生能够运用机械设计软件（如AutoCAD等）进行简单的机械零件设计和制图。

2. 学生能够运用所学的机械原理和设计方法，解决简单的机械设计问题，具备初步的创新能力。

3. 学生能够通过小组合作，进行有效的沟通与协作，完成一个简单的机械设计项目。

情感态度价值观目标：1. 学生能够培养对机械工程的兴趣和热情，认识到机械设计在现代社会中的重要性。

2. 学生能够树立良好的工程意识和质量意识，注重细节，追求卓越。

3. 学生能够在团队合作中学会尊重他人、倾听意见，培养合作精神和解决问题的能力。

分析课程性质、学生特点和教学要求：本课程为机械课程设计任务，旨在让学生将所学的理论知识应用于实际设计中，提高其解决实际问题的能力。

学生为高中生，具有一定的物理和数学基础，但实践经验不足。

因此，教学要求注重实践操作，鼓励学生动手动脑，培养其创新意识和实际操作能力。

课程目标分解为具体的学习成果，以便后续的教学设计和评估。

二、教学内容1. 基本原理与概念：- 力学基础：力的合成与分解，牛顿运动定律。

- 材料力学：应力、应变、弹性模量，材料的力学性能。

- 机械制图：视图表达、尺寸标注、公差配合。

2. 常见机械零件：- 轴承与轴：类型、结构、工作原理。

- 传动系统：齿轮、皮带、链条的设计与计算。

- 连接件：螺纹连接、焊接、铆接。

3. 机械设计步骤与方法：- 需求分析：明确设计任务、确定设计要求。

- 方案设计：提出设计方案、进行方案评估。

- 详细设计：零件设计、装配设计、强度校核。

- 制图：绘制零件图、装配图。

4. 实践操作：- 机械设计软件应用：AutoCAD软件操作，绘制机械图纸。

目录
一、任务书……………………………………………………………１
二、小组设计分工具体情况 (6)
三、第一章总体设计构想……………………………………………
7
四、第二章方案设计…………………………………………………８
五、第三章设计计算说明…………………………………………
10
１、传动装置运动参数的计算 (1)
０
2、轴与轴承部件的设计 (11)
3、零件载荷计算 (11)
4、机架及附件的设计 (12)
六、第四章设计结论与探讨………………………………………１3
七、附录………………………………………………………………
14
八、课程设计成绩评定表 (16)
《机械设计基础》课程设计任务书
一、实践的目的和任务
(一）实践目的
1.《机械设计基础课程设计》是工业设计专业在完成《机械设计基础课程》课堂理论学习
后的一项重要的实践性设计环节，要求学生综合运用机械设计基础课程及其它先修课程的理论和生产实际知识进行机械设计训练。

通过课程设计实践环节,使学生树立正确的设计思想，培养学生综合运用理论与生产实际知识来分析和解决机械设计问题的能力,巩固和发展所学到的相关知识。

机械与汽车工程学院2009级《机械设计》课程设计任务书
班级：机制0912 姓名：彭雄学号：2009116247指导老师：张良斌日期：
设计题目：带式运输机传动装置的设计设计时长：二周
一、主要内容
1、掌握减速器齿轮、轴、轴承、箱体、键等所有两件的设计计算；
2、会用《机械设计手册》查取数据和标准件的型号。

二、任务
1、按照设计数据（编号）A7和传动方案（编号）C，高速级选用普通V带和低速级选用直齿圆柱齿轮设计减速器装置。

2、绘制传动装置装配图一张；
3、绘制传动装置中轴、齿轮零件图各一张；
4、编制设计说明书一份。

（字数在8000字左右）
三、进度安排
五、传动方案
a二级展开式b二级同轴式c带-圆柱齿轮式d圆锥圆柱齿轮式
六、已知条件
1、第四部分的设计数据；
2、工作条件：两班制，连续单向运转，载荷平稳，室内工作，有粉尘（运输带、卷筒及支撑包括卷筒轴承的摩擦阻力影响已在F中考虑），环境最高温度40 O C；
3、使用折旧期：8年检修间隔期：4年一次大修，两年一次中修，半年一次小修;
4、动力来源：电力，三相交流，380/220V;
5、运输带速度允许误差：±5%；
6、生产条件：中等规模制造厂，可加工7～8精度的齿轮及蜗轮，小批量生产。

襄樊学院机械与汽车工程学院课程设计成绩评定表
2、指导教师按课程设计考核大纲的要求评定成绩，并给出总评成绩。

3、如不需进行答辩，则平时成绩按20％计算。

4、折合分;优秀-95分,良好-85分,中等-75分,及格-65分,不及格-55分.。

西安工程大学机械设计基础课程设计任务书姓名：_________ 专业：_________ 学号：_________日期：_________ 指导教师：_________一、设计题目酱类食品灌装机机构及其传动装置的设计二、工作原理酱类食品灌装机是食品加工企业不可缺少的生产设备，其主要工艺动作有：1．将灌装物料输送至料斗（料腔）；2．将空瓶或空罐送至多工位转盘，并能自动转位；3．定量灌装；4．压盖密封；5．粘贴商标；6．送出成品。

三、原始数据1．灌装物料：芝麻酱、花生酱、草莓酱、甜面酱、辣椒酱或蕃茄酱等；2．灌装能力：(17)(18)(19)(20)(21)瓶/min；3．每瓶酱净重：（200~400）克/min；4．加盖密封工艺的工作行程：(60)(65)(70)(75) (80)mm；5．所需电机功率：(1.5) (1.7) (1.9) (2.1) (2.3) (2.5) (2.7) (2.9) (3.1) (3.3) kW，电机同步转速：1000 r/min；6．产品要求：为防止酱类食品变质，产品密封性要好，最好在密封后有一定的保压时间；7．灌装机由同一电机驱动，转盘的转位应准确平稳，整体结构紧凑、性能可靠、操作简单、外形美观、制造方便。

8．传动装置设计说明⑴工作条件：二班制，非连续单向运转，工作环境良好，有轻微震动；⑵使用期限：十年，大修期五年；⑶生产批量：小批量生产(少于10台)；⑷生产条件：一般机械厂制造，可加工7~8级精度的齿轮及蜗轮；⑸动力来源：电力，三相交流（220V/380V）；⑹工作转速允许误差：±3~5%；⑺开式齿轮传动比i≤5，带传动比i≤3，链传动比i≤4。

四、设计任务1．总体方案设计⑴按工艺动作要求拟定机构的运动循环图；⑵进行转盘间歇运动机构（自动转位机构）、罐装推瓶机构、压盖密封机构的选型；⑶结合设计要求，比较各方案的优缺点，选定合理的机械运动方案；⑷按给定的电机和执行机构运动参数，拟定机械传动方案；⑸画出机械运动方案简图；⑹计算总传动比，传动系统选择及分析。
