河道水面线推求及参数选取方法

沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= （1-1）式中： 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失； l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》，在收缩河段，一般局部水头损失系数ζ=0；在扩散<段，由于2V <1V ，所以ζ<0，其中在渐扩段，ζ取值-0.333，急扩段、桥渡处ζ取值-0.05~-0. 1。

C ——谢才系数； R ——水力半径；α——动能修正系数。

分段求和法计算时，应注意以下及点：第一，把已知水深的断面作为起始断面。

第二，明渠中水流必须是恒定流，并且流量沿程不变。

第三，渠道糙率系数n 沿程不变。

（2）河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小，沙河主槽0.027，滩地0.03对水位影响较小，这里统一按0.027取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K0+000断面到K14+400断面，河道纵断面变化如图1-1，图1-2。

图1-1 河道纵断面图图1-2 沙河河道图图1-3 河道局部横断面图、地形图K1+600断面到K0+000断面为收缩段，局部水头损失系数ζ=0。

K3+200断面到K1+600断面为渐扩段，局部水头损失系数ζ=-0.333。

K4+800断面到K3+200断面为收缩段，局部水头损失系数ζ=0。

K4+800断面到K5+600断面为渐扩段，局部水头损失系数ζ=-0.333。

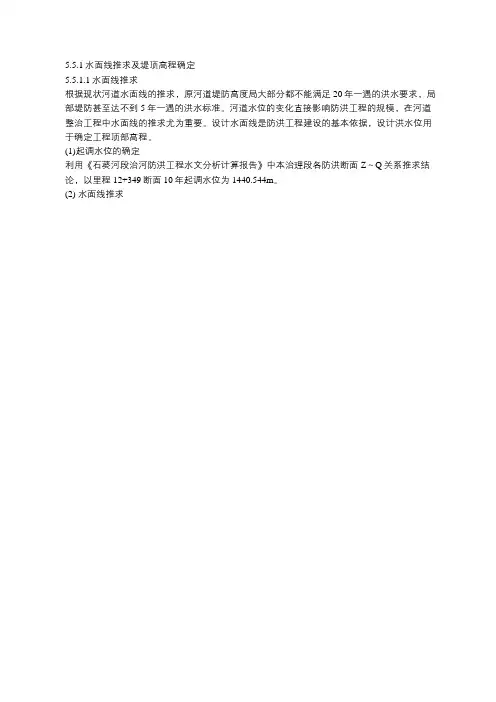

5.5.1水面线推求及堤顶高程确定
5.5.1.1水面线推求
根据现状河道水面线的推求，原河道堤防高度局大部分都不能满足20年一遇的洪水要求，局部堤防甚至达不到5年一遇的洪水标准。

河道水位的变化直接影响防洪工程的规模，在河道整治工程中水面线的推求尤为重要。

设计水面线是防洪工程建设的基本依据，设计洪水位用于确定工程顶部高程。

(1)起调水位的确定
利用《石葵河段治河防洪工程水文分析计算报告》中本治理段各防洪断面Z～Q关系推求结论，以里程12+349断面10年起调水位为1440.544m。

(2) 水面线推求
数曲线法和控制曲线法等。

本工程计算采用逐段试算法进行试算。

由于设计洪水位线有高有低，实际设计堤顶高程根据设计洪水位加安全超高的原则计算并结合石葵河段的实际作适当调整，各断面尺寸、设计洪水位、堤顶高程计算成果见表5-2。

表5-2 石葵河治理段设计河道洪水水面线成果表
沿河道进行控制断面的冲刷深度计算，计算结果见表5-3。

表5-3一般冲刷深度一览表。

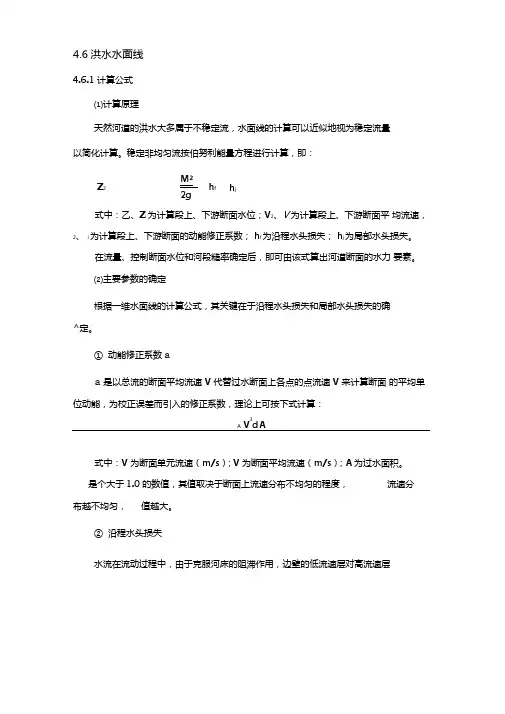

4.6洪水水面线4.6.1计算公式⑴计算原理天然河道的洪水大多属于不稳定流，水面线的计算可以近似地视为稳定流量以简化计算。

稳定非均匀流按伯努利能量方程进行计算，即：式中：乙、Z i 为计算段上、下游断面水位；V 2、V 为计算段上、下游断面平 均流速，2、 i 为计算段上、下游断面的动能修正系数； h f 为沿程水头损失； h j 为局部水头损失。

在流量、控制断面水位和河段糙率确定后，即可由该式算出河道断面的水力 要素。

⑵主要参数的确定根据一维水面线的计算公式，其关键在于沿程水头损失和局部水头损失的确^定。

① 动能修正系数aa 是以总流的断面平均流速 V 代替过水断面上各点的点流速 V 来计算断面 的平均单位动能，为校正误差而引入的修正系数，理论上可按下式计算：3 A V dA式中：V 为断面单元流速（m/s ）; V 为断面平均流速（m/s ）; A 为过水面积。

是个大于1.0的数值，其值取决于断面上流速分布不均匀的程度，流速分布越不均匀， 值越大。

② 沿程水头损失水流在流动过程中，由于克服河床的阻滞作用，边壁的低流速层对高流速层 Z 2M 22g h f h j扩散段取=-0.5〜-1.0 ;对于收缩段 =0产生的阻力而消耗的能量，就是沿程阻力损失损失h f ，主要决定于均匀流的坡降, 可表示为：式中：L 为计算段上下游断面间距（m ，K 为流量模数，K CAJR ，—般采用扛 K7是上下两断面的流量模数；C 为谢才系数，C 朴， n 为糙率，y 可取1/4〜1/6。

由上式可知，欲求h f ，主要是确定糙率n 值，工程河段天然河道糙率根据河 道形态，河床组成及两岸植被情况结合， 采用历史洪水反推糙率，未进行历史洪 水调查段结合《天然河道糙率表》选定。

③ 局部水头损失局部水头损失即为河道的河床断面沿程不均匀引起的水头损失。

局部阻力系 数与河槽形态、收缩或放宽的比例以及水流情况有关， 特别是在跨河桥梁河段特 别明显，局部水头损失h f 可按下式计算:2 2 准 V 2_） （2g 2g ）式中： 为局部阻力系数。

沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= （1-1）式中： 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失； l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》，在收缩河段，一般局部水头损失系数ζ=0；在扩散<段，由于2V <1V ，所以ζ<0，其中在渐扩段，ζ取值-0.333，急扩段、桥渡处ζ取值-0.05~-0. 1。

C ——谢才系数； R ——水力半径；α——动能修正系数。

分段求和法计算时，应注意以下及点：第一，把已知水深的断面作为起始断面。

第二，明渠中水流必须是恒定流，并且流量沿程不变。

第三，渠道糙率系数n 沿程不变。

（2）河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小，沙河主槽0.027，滩地0.03对水位影响较小，这里统一按0.027取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K0+000断面到K14+400断面，河道纵断面变化如图1-1，图1-2。

图1-1 河道纵断面图图1-2 沙河河道图图1-3 河道局部横断面图、地形图K1+600断面到K0+000断面为收缩段，局部水头损失系数ζ=0。

K3+200断面到K1+600断面为渐扩段，局部水头损失系数ζ=-0.333。

K4+800断面到K3+200断面为收缩段，局部水头损失系数ζ=0。

K4+800断面到K5+600断面为渐扩段，局部水头损失系数ζ=-0.333。

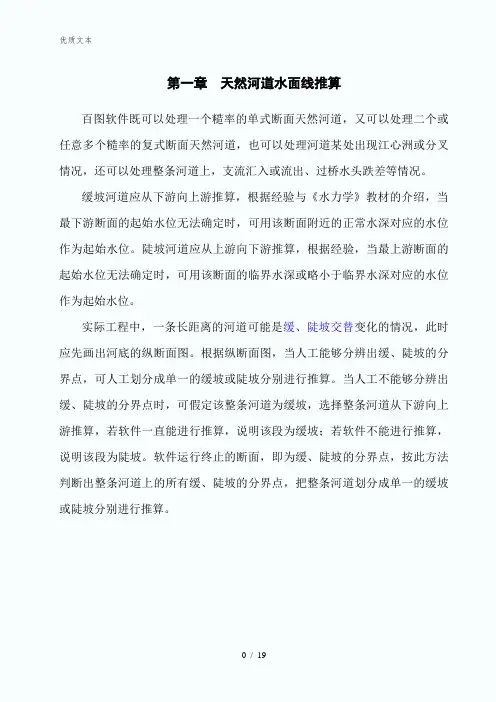

第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验与《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空断面1桩号起点距 高程 点注释 起点距 高程 点注释 起点距 高程 点注释 ……起点距 高程 点注释 断面2桩号起点距 高程 点注释 起点距 高程 点注释 ……起点距 高程 点注释 ⎪⎪ ⎭⎫⎝ ⎛ - + ∆ ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。

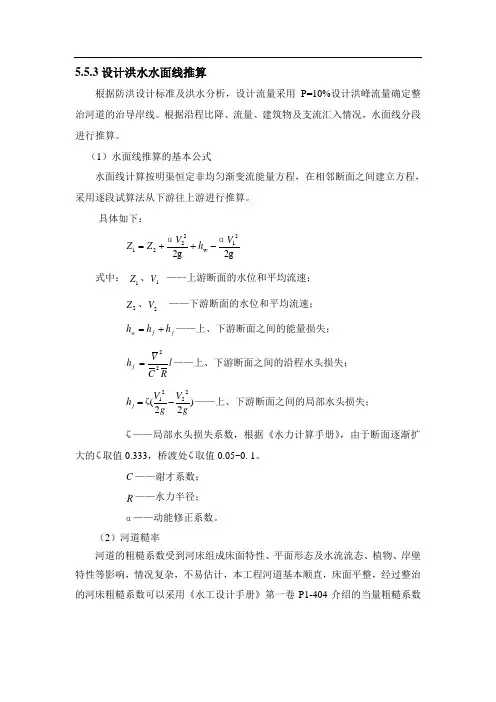

5.5.3设计洪水水面线推算根据防洪设计标准及洪水分析，设计流量采用P=10%设计洪峰流量确定整治河道的治导岸线。

根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：Z] = Z +式中：Z]、V]——上游断面的水位和平均流速;Z2、V2 ——下游断面的水位和平均流速;"广七+h——上、下游断面之间的能量损失;七=三l——上、下游断面之间的沿程水头损失;h =Z（匕2 - M）——上、下游断面之间的局部水头损失；j 2 g 2 gZ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的Z取值0.333，桥渡处Z取值0.05〜0. 1。

c——谢才系数；R --- 水力半径；a ——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数%xnn当=十；设总湿周X的各组成部分x1 ,x2,……x»及所对应的粗糙系数分别为n1，n2 n N。

选用砂土及淤泥渠道n=0.030；砌石护面n = 0.030；草皮n = 0.030。

本工程护坡基本为干砌块石及草皮，护底采用天然地层。

根据水位情况可以计算出不同水位下的综合糙率为0.030。

（3）水面线计算成果根据城市发展规划和河段所处的地理位置条件，确定河道横断面采用梯形断面型式。

护坡类型共有草土体结合柳桩护坡、干砌石结合格栅石笼护脚护坡两种，护坡边坡均为1:2。

结合上下游河床实际宽度和河道比降合理拟定断面底宽和纵向比降。

为了不改变现有河势和水沙冲淤平衡，河道设计底坡尽量与天然河道底坡一致。

表5-1治理段设计底宽及纵向比降分段统计表根据清水沟的地形条件，按照控制断面侯汉公路断面（桩号4+365）、尹桥大沟（7+219）、清二沟（14+848）、新华桥水文站（24+400）、新渠渡槽（24+400）处的设计流量，从下游往上游逐段推算水面线。

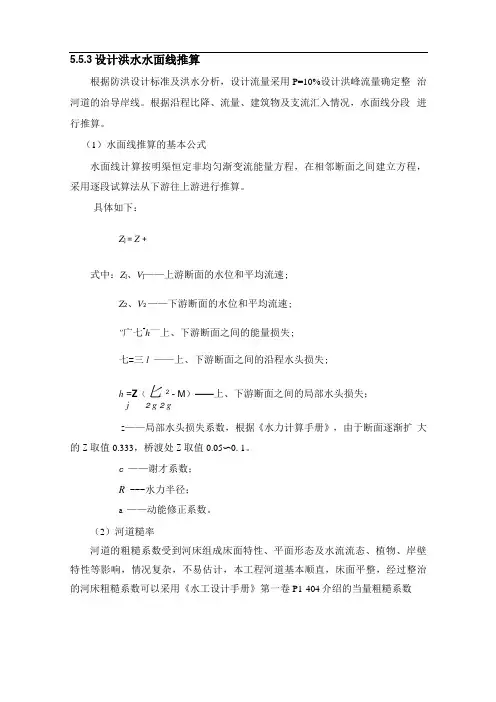

5.5.3设计洪水水面线推算根据防洪设计标准及洪水分析，设计流量采用P=10%设计洪峰流量确定整治河道的治导岸线。

根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= 式中： 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2221gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数； R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数xNxn n ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

选用砂土及淤泥渠道n=0.030；砌石护面n = 0.030；草皮n = 0.030。

本工程护坡基本为干砌块石及草皮，护底采用天然地层。

根据水位情况可以计算出不同水位下的综合糙率为0.030。

（3）水面线计算成果根据城市发展规划和河段所处的地理位置条件，确定河道横断面采用梯形断面型式。

护坡类型共有草土体结合柳桩护坡、干砌石结合格栅石笼护脚护坡两种，护坡边坡均为1:2。

结合上下游河床实际宽度和河道比降合理拟定断面底宽和纵向比降。

天然河道水面线推算方法及基本参数的分析天然河道水面线推算是河道防洪规划和整治建设工作的基础，是河道堤防工程设计的依据，水面线推算的合理性和科学性对水利工程的投资有直接的影响。

本文主要介绍天然河道水面线的计算方法及基本参数的选取原则，为今后相关工程水力计算作参考。

标签：天然河道；水面线推算；基本参数分析1、天然河道水面线计算公式天然河道因其断面几何尺寸、坡度、粗糙系数一般沿程均会发生变化，水流一般为非均匀流。

水面线计算主要理论依据是伯努利能量守恒方程，从下游向上游断面逐段推算水位，最终得出整个河段的水面线。

基本方程式如下：2、天然河道水面线计算中参数的确定水面线计算中参数确定很重要，关系到计算结果的准确性，如糙率、比降均沿流程都有变化，而要准确确定参数，就必须尽可能的收集水文、泥沙、断面及河道地形等基础资料，包括历史洪水调查资料。

2.1河道糙率确定河道糙率是反应河流阻力的一个综合性系数，也是衡量河流能量损失大小的一个特征量，它是水流与河槽相互相互作用的产物。

所以影响河道糙率的因素有河槽方面也有水流方面，但两者相互作用，相互影响，无明显的划分界限。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态、水位的高低变化等是主要因素。

天然河道水面线计算糙率的确定主要有两种方法：一是有实测资料时，可采用河段附近现状河道纵横断面资料反推综合糙率；二是无实测资料时可根据河道现状平面形态、河床组成、床面及滩地植被情况，参照《水力计算手册》和以往同类工程确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2.2起推断面与起推水位的确定一是水流为缓流时起推断面一般选在推算河段下游，急流时选在上游；二是附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延；三是附近下游有调查的历史洪水的水位流量关系时可以采用均匀法求调查断面近似的水位流量关系，从而确定起推断面水位流量关系；四是没有实测资料时，起推断面大多选定与有设计校核水位流量关系的跨河桥或其他有控制的断面，应由此修正起推断面的水位；五是当没有水文站或控制工程时，起推断面一般由河段末端向下游延伸一段距离，距离的长短与河道纵坡有关，当起推断面的水位较难准确确定或不能确定起推断面是否受下游壅水影响时，应进行敏感性分析，即假定起推水位变化时，若河段末端水位没有明显变化，说明起推断面位置相对合适，否则向下游重新选取。

天然河道水面线推算方法及基本参数的分析天然河道水面线推算方法及基本参数的分析天然河道水面线推算是河道防洪规划和整治建设工作的基础，是河道堤防工程设计的依据，水面线推算的合理性和科学性对水利工程的投资有直接的影响。

本文主要介绍天然河道水面线的计算方法及基本参数的选取原则，为今后相关工程水力计算作参考。

标签：天然河道；水面线推算；基本参数分析1、天然河道水面线计算公式天然河道因其断面几何尺寸、坡度、粗糙系数一般沿程均会发生变化，水流一般为非均匀流。

水面线计算主要理论依据是伯努利能量守恒方程，从下游向上游断面逐段推算水位，最终得出整个河段的水面线。

基本方程式如下：2、天然河道水面线计算中参数的确定水面线计算中参数确定很重要，关系到计算结果的准确性，如糙率、比降均沿流程都有变化，而要准确确定参数，就必须尽可能的收集水文、泥沙、断面及河道地形等基础资料，包括历史洪水调查资料。

2.1河道糙率确定河道糙率是反应河流阻力的一个综合性系数，也是衡量河流能量损失大小的一个特征量，它是水流与河槽相互相互作用的产物。

所以影响河道糙率的因素有河槽方面也有水流方面，但两者相互作用，相互影响，无明显的划分界限。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态、水位的高低变化等是主要因素。

天然河道水面线计算糙率的确定主要有两种方法：一是有实测资料时，可采用河段附近现状河道纵横断面资料反推综合糙率；二是无实测资料时可根据河道现状平面形态、河床组成、床面及滩地植被情况，参照《水力计算手册》和以往同类工程确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2.2起推断面与起推水位的确定一是水流为缓流时起推断面一般选在推算河段下游，急流时选在上游；二是附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延；三是附近下游有调查的历史洪水的水位流量关系时可以采用均匀法求调查断面近似的水位流量关系，从而确定起推断面水位流量关系；四是没有实测资料时，起推断面大多选定与有设计校核水位流量关系的跨河桥或其他有控制的断面，应由此修正起推断面的水位；五是当没有水文站或控制工程时，起推断面一般由河段末端向下游。

天然河道水面线推算方法及基本参数的分析作者：宗希宇范旭辉来源：《名城绘》2018年第06期摘要：天然河道水面线推算是河道防洪规划和整治建设工作的基础，是河道堤防工程设计的依据，水面线推算的合理性和科学性对水利工程的投资有直接的影响。

本文主要介绍天然河道水面线的计算方法及基本参数的选取原则，为今后相关工程水力计算作参考。

关键词：天然河道；水面线推算；基本参数分析1、天然河道水面线计算公式天然河道因其断面几何尺寸、坡度、粗糙系数一般沿程均会发生变化，水流一般为非均匀流。

水面线计算主要理论依据是伯努利能量守恒方程，从下游向上游断面逐段推算水位，最终得出整个河段的水面线。

基本方程式如下：2、天然河道水面线计算中参数的确定水面线计算中参数确定很重要，关系到计算结果的准确性，如糙率、比降均沿流程都有变化，而要准确确定参数，就必须尽可能的收集水文、泥沙、断面及河道地形等基础资料，包括历史洪水调查资料。

2.1河道糙率确定河道糙率是反应河流阻力的一个综合性系数，也是衡量河流能量损失大小的一个特征量，它是水流与河槽相互相互作用的产物。

所以影响河道糙率的因素有河槽方面也有水流方面，但两者相互作用，相互影响，无明显的划分界限。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态、水位的高低变化等是主要因素。

天然河道水面线计算糙率的确定主要有两种方法：一是有实测资料时，可采用河段附近现状河道纵横断面资料反推综合糙率；二是无实测资料时可根据河道现状平面形态、河床组成、床面及滩地植被情况，参照《水力计算手册》和以往同类工程确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2.2起推断面与起推水位的确定一是水流为缓流时起推断面一般选在推算河段下游，急流时选在上游；二是附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延；三是附近下游有调查的历史洪水的水位流量关系时可以采用均匀法求调查断面近似的水位流量关系，从而确定起推断面水位流量关系；四是没有实测资料时，起推断面大多选定与有设计校核水位流量关系的跨河桥或其他有控制的断面，应由此修正起推断面的水位；五是当没有水文站或控制工程时，起推断面一般由河段末端向下游延伸一段距离，距离的长短与河道纵坡有关，当起推断面的水位较难准确确定或不能确定起推断面是否受下游壅水影响时，应进行敏感性分析，即假定起推水位变化时，若河段末端水位没有明显变化，说明起推断面位置相对合适，否则向下游重新选取。

河道水面线推求————————————————————————————————作者: ————————————————————————————————日期:ﻩ沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1)水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程,在相邻断面之间建立方程,采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++=（1-1)式中: 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速;j f w h h h +=——上、下游断面之间的能量损失; l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》,在收缩河段，一般局部水头损失系数ζ＝0;在扩散＜段，由于2V <1V ,所以ζ<0，其中在渐扩段, ζ取值-０.333,急扩段、桥渡处ζ取值-０.05~-0. 1。

C ——谢才系数； R ——水力半径;α——动能修正系数。

分段求和法计算时,应注意以下及点：第一,把已知水深的断面作为起始断面。

第二,明渠中水流必须是恒定流，并且流量沿程不变。

第三,渠道糙率系数n 沿程不变。

(2)河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小,沙河主槽０.027,滩地0.０3对水位影响较小，这里统一按0．０27取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K０+000断面到Ｋ1４+40０断面，河道纵断面变化如图１-1,图１-2。

图１-１河道纵断面图图１-2 沙河河道图图１-3河道局部横断面图、地形图K1+600断面到K0+00０断面为收缩段，局部水头损失系数ζ=0。

Ｋ3+200断面到K1+600断面为渐扩段,局部水头损失系数ζ=-０．3３３。

天然河道水面线计算简析摘要：河道整治、堤防工程设计中需要计算河道洪水水位，推算河道水面线，本文对河道水面线计算方法和公式作简单总结和介绍，并对计算结果合理性的分析方法进行了描述。

关键词：天然河道；水面线；计算公式1、天然河道水面线计算方法概述在天然河道整治工程设计中，河道水面线的计算是关键的一步，推求水面线的计算方法也很多，例如水深沿程变化的微分方程法、断面比能沿程变化的微分方程法、水位沿程变化的微分方程法以及天然河道水面线计算系统等。

这些方法基本理论依据都是明渠恒定非均匀流渐变流一维平移流动能量平衡的微分方程，在公式的推导过程中均有按其边界条件做了近似或技术处理，均有其边界条的局限性。

很多的水利工作者已经证明，对人工河道或水力参数变化不大相对规则的天然河道，采用以上推算天然河道水面线的计算方法均能满足河道整治工程的精度要求，但对于河道的过水断面极不规则、河床不断发生冲淤变化、沿程水力参数变化较大的情况，建议采用天然河道水面计算系统分析计算水面线，这种方法相对比较符合实际。

2、天然河道水面线计算常用方法2.1 明渠明渠均匀流公式是最基本、最简单的水面线计算公式，在工作中经常使用。

根据连续方程和公式，得到计算明渠均匀流的流量公式:式中 Q—流量，m3 / s; n—粗糙系数; A—面积，m2 ;Ｒ—水流半径，m;i—渠道比降。

明渠恒定均匀流公式必须具备以下条件:水流为恒定流、流量沿流程不变、渠道在足够范围内是顺直棱柱体槽、底坡是正坡、粗糙系数沿程不变、明渠段没有建筑物对水利的局部干扰。

实际明渠中大量存在的是非均匀流，但是因为其计算简单，对于较为顺直、整齐的河段常按均匀流公式作近似解。

2.2 棱柱体明渠、天然河道因其断面几何尺寸、坡度、粗糙系数一般均沿程改变，水流绝大多数是非均匀流。

明渠恒定非均匀流方程，分析水深沿流程变化的方程和水位沿流程变化的方程，水深沿流程变化的方程主要用于分析棱柱体明渠非均匀流水面线的变化规律，在天然河道中，常用水位的变化来反映非均匀流变化规律。

《天然河道⽔⾯线推求》（指定系数法）说明：本计算表格为:钟祥市⽔利⼯程设计院---规划室----耿笑天---编制计算⽅式依据⾼等教育出版社《⽔⼒学》（吴持恭主编）第四版P248----天然河计算精度达到0.000001若希望能够⾃动计算局部损失系数，请下载《天然河道⽔⾯线推求》（⾃动系数法）计算表格关于局部⽔头损失的的说明⼀般对逐渐收缩的流段，局部损失很⼩，可以忽略不计，对扩散的河段，局部损失系数可取0.视扩散的急剧程度不同来选择，扩散越剧烈系数值越⼤。

使⽤⽅法：将带有颜⾊的单元格内需要填写的数据填写完整即可，其他数据均⾃动计算，⽆过⽔断⾯⾯积、湿周在测量的横断⾯图上量取，先假定⽔位，计算后调整⽔位重新量取即可。

局部建筑物⽔头损失视阻⽔情况选择，⼀般选0.1～0.5m若需增加计算长度，请复制本⼯作表建⽴附本，并将附本第⼀⾏单元格内容引⽤为前⼀⼯资表声明：、如⾮专业⼈⼠请勿试图更改该⼯作表结构，防⽌错误更改导致计算错误本计算表格为免费共享，但因编者⽔平有限，其中编制错误在所难免，本⼈对因使⽤本表格所如对本计算表有疑问，请咨询qq345312568，或者联系邮箱345312568@/doc/190e122ae2bd960590c677ec.html248----天然河道⽔⾯线线计算⽅法求》（⾃动系数法）计算表格。

的河段，局部损失系数可取0.0～1.0（原著为负数，本程序已将其考虑在内），均⾃动计算，⽆需改动。

算后调整⽔位重新量取即可。

单元格内容引⽤为前⼀⼯资表最后⼀⾏数据即可。

难免，本⼈对因使⽤本表格所产⽣的⼀切后果不负任何法律责任，请使⽤者斟酌使⽤。

568@/doc/190e122ae2bd960590c677ec.html。

河道水面线推求及参数选取方法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值，桥渡处ζ取值~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程,在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下:2g2g 21w 2221V h V Z Z αα-++= 式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V -—下游断面的水位和平均流速；j f w h h h +=—-上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ—-上、下游断面之间的局部水头损失; ζ—-局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0。

05~0。

1。

C —-谢才系数；R ——水力半径；α——动能修正系数。

(2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂,不易估计,本工程河道基本顺直,床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1—404介绍的当量粗糙系数x Nxnn ∑=1当 ;设总湿周x 的各组成部分1x ，2x ,……N x 及所对应的粗糙系数分别为n 1,n 2……n N .1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被,河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些,在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延.三是附近下游有调查的历史洪水的水位流量关系时可以采用均匀法求调查断面近似的水位流量关系，从而确定起推断面水位流量关系。

河道水面线推求及参数选取方法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……Nx 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。
