历年浙江省通用技术高考 设计题专题

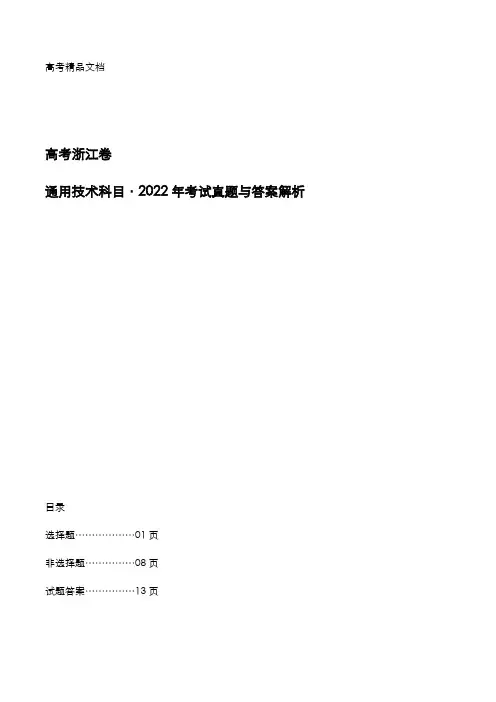

高考精品文档高考浙江卷通用技术科目·2022年考试真题与答案解析目录选择题………………01页非选择题……………08页试题答案……………13页高考浙江卷：《通用技术》科目2022年考试真题与答案解析一、选择题本大题共13小题，每小题2分，共26分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分。

1．如图所示的手持式吸尘器，集尘仓透明，配有多种长度和形状的吸尘头，适用于不同场合，的是（）手柄顶部的LED屏可显示电量、挡位等。

下列关于该吸尘器的评价中，不正确．．．A．手柄的外形设计使人不易疲劳，考虑了人的生理需求B．工作噪音较小，考虑了人的心理需求C．配有多种吸尘头，考虑了特殊人群的需要D．透明集尘仓和LED屏的设计，考虑了信息交互的需要2．如图所示的一款智能手电钻，应用了激光测量、数字调平、数字水准等技术。

触摸屏上可显示钻孔的角度、设定钻孔深度，当钻孔达到设定深度时手电钻自动停止。

下列关于该手电钻的说法中，不正确的是（）．．．A．激光测量、数字调平、数字水准等技术使该电钻的设计得以实现B．手电钻智能技术融合了激光测量、数字调平、数字水准等体现了技术的综合性C．手电钻操作程序变得复杂体现了技术的两面性D．可显示角度和设定深度符合设计的创新和实用原则3．小明在通用技术实践课中设计了一把如图所示的平口手钳。

钳把之间铰连接，钳口与钳把通过销轴相连，四个销轴孔到铰连接孔的距离相等，当松开与夹紧钳把时钳口平行开合。

下列四种钳口结构方案中，合理的是（）A.B.C.D.4．如图所示的图样中，存在的错误共有（）．．A．1处B．2处C．3处D．4处5．下列钳工操作中，不规范的是（）．．．A．划线B．冲眼C．起锯D．锉削6．如图所示的滑轮装置，滑轮在力F和Q的作用下处于平衡状态。

下列对支架和销轴主要受力形式的分析中，正确的是（）A．支架受弯曲、销轴受剪切B．支架受弯曲、销轴受弯曲C．支架受拉、销轴受弯曲D．支架受拉、销轴受扭转7．如图所示是木屑等物料的干燥工艺流程图。

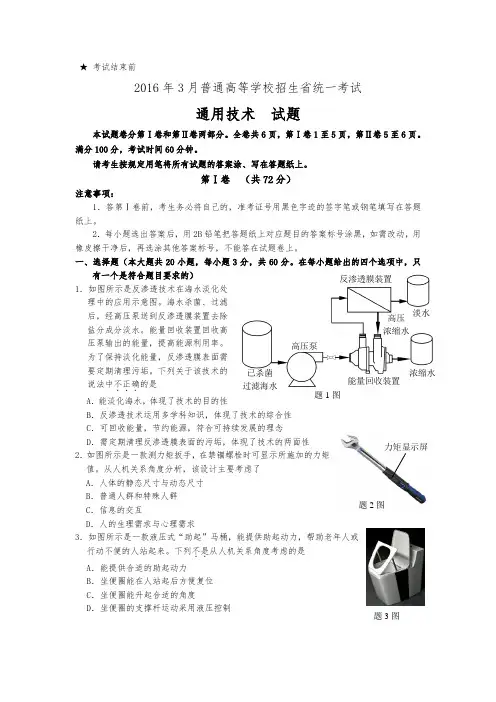

★ 考试结束前2016年3月普通高等学校招生省统一考试通用技术 试题本试题卷分第Ⅰ卷和第Ⅱ卷两部分。

全卷共6页，第Ⅰ卷1至5页，第Ⅱ卷5至6页。

满分100分，考试时间60分钟。

请考生按规定用笔将所有试题的答案涂、写在答题纸上。

第Ⅰ卷 （共72分）注意事项：1．答第Ⅰ卷前，考生务必将自己的，准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。

2．每小题选出答案后，用2B 铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号，不能答在试题卷上。

一、选择题（本大题共20小题，每小题3分，共60分。

在每小题给出的四个选项中，只有一个是符合题目要求的） 1．如图所示是反渗透技术在海水淡化处理中的应用示意图。

海水杀菌、过滤后，经高压泵送到反渗透膜装置去除盐分成分淡水。

能量回收装置回收高压泵输出的能量，提高能源利用率。

为了保持淡化能量，反渗透膜表面需要定期清理污垢。

下列关于该技术的说法中不正确．．．的是 A ．能淡化海水，体现了技术的目的性B ．反渗透技术运用多学科知识，体现了技术的综合性C ．可回收能量，节约能源，符合可持续发展的理念D ．需定期清理反渗透膜表面的污垢，体现了技术的两面性 2．如图所示是一款测力矩扳手，在禁锢螺栓时可显示所施加的力矩值。

从人机关系角度分析，该设计主要考虑了 A ．人体的静态尺寸与动态尺寸 B ．普通人群和特殊人群 C ．信息的交互D ．人的生理需求与心理需求3．如图所示是一款液压式“助起”马桶，能提供助起动力，帮助老年人或行动不便的人站起来。

下列不是．．从人机关系角度考虑的是 A ．能提供合适的助起动力 B ．坐便圈能在人站起后方便复位 C ．坐便圈能升起合适的角度 D ．坐便圈的支撑杆运动采用液压控制已杀菌 过滤海水高压泵能量回收装置高压 浓缩水反渗透膜装置淡水浓缩水题1图题2图力矩显示屏题3图4．如图所示是一款家用手动压面机及其评价坐标图。

它的主体材料采用食品级不锈钢，更换不同模具能够制作不同形状的面条。

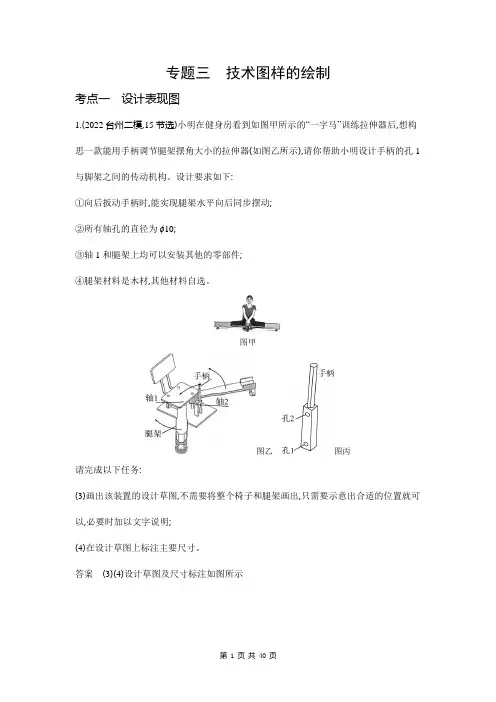

专题三技术图样的绘制考点一设计表现图1.(2022台州二模,15节选)小明在健身房看到如图甲所示的“一字马”训练拉伸器后,想构思一款能用手柄调节腿架摆角大小的拉伸器(如图乙所示),请你帮助小明设计手柄的孔1与脚架之间的传动机构。

设计要求如下:①向后扳动手柄时,能实现腿架水平向后同步摆动;②所有轴孔的直径为ϕ10;③轴1和腿架上均可以安装其他的零部件;④腿架材料是木材,其他材料自选。

图甲图乙图丙请完成以下任务:(3)画出该装置的设计草图,不需要将整个椅子和腿架画出,只需要示意出合适的位置就可以,必要时加以文字说明;(4)在设计草图上标注主要尺寸。

答案(3)(4)设计草图及尺寸标注如图所示2.(2021百校联盟联考,15节选)小明发现斑马线上行人闯红灯的现象时有发生,给自身及行驶车辆带来极大安全隐患,因此小明想设计一款与人行道红绿灯同步的拦截装置。

请你帮助小明设计该装置的机械部分,要求如下:①红绿灯绿灯时装置打开,红灯时装置关闭;②装置打开时不能影响行人正常通行,装置关闭时能阻止行人通行;③装置在打开和关闭时均能可靠固定﹔④装置采用电机驱动;⑤材料自选。

请完成以下任务:(3)画出装置机械部分的设计草图,必要时可用文字说明(电机可用方块表示);(4)在设计草图上标注装置的主要尺寸。

答案(3)(4)设计草图及尺寸标注如图所示3.(2021浙江A9协作体联考,15节选)小明在试验冲压控制系统时发现,电动机与冲压杆连接部分,无法实现电动机转一圈,冲压杆(横截面积为20 mm×20 mm,如图c)就来回运动一次,于是想设计一个新的连接件,连接电动机和冲压杆。

电机轴端面尺寸如图b所示。

请你帮助小明设计该装置,要求如下:①冲压杆上下冲压距离为10 cm;②能实现电动机转一圈,冲压杆就来回运动一次;③不能在冲压杆上打孔;④材料选用5 mm厚的钢板,长度不限。

请完成以下任务:(3)画出设计草图,必要时可用文字说明;(4)在设计草图上标注主要尺寸。

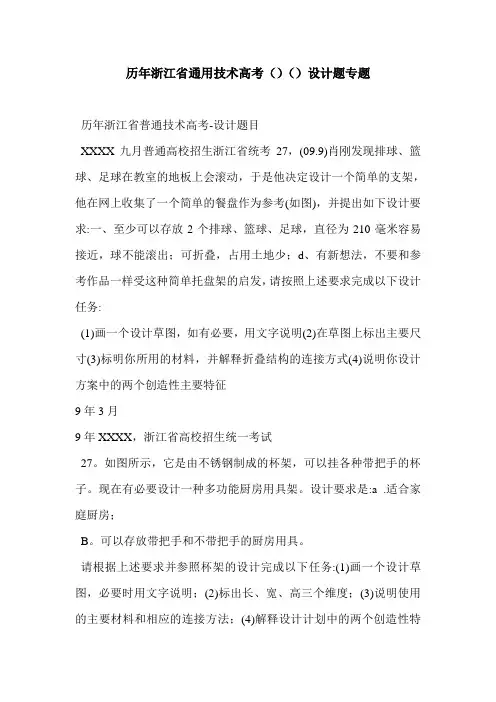

历年浙江省通用技术高考（）（）设计题专题历年浙江省普通技术高考-设计题目XXXX九月普通高校招生浙江省统考27，(09.9)肖刚发现排球、篮球、足球在教室的地板上会滚动，于是他决定设计一个简单的支架，他在网上收集了一个简单的餐盘作为参考(如图)，并提出如下设计要求:一、至少可以存放2个排球、篮球、足球，直径为210毫米容易接近，球不能滚出；可折叠，占用土地少；d、有新想法，不要和参考作品一样受这种简单托盘架的启发，请按照上述要求完成以下设计任务:(1)画一个设计草图，如有必要，用文字说明(2)在草图上标出主要尺寸(3)标明你所用的材料，并解释折叠结构的连接方式(4)说明你设计方案中的两个创造性主要特征9年3月9年XXXX，浙江省高校招生统一考试27。

如图所示，它是由不锈钢制成的杯架，可以挂各种带把手的杯子。

现在有必要设计一种多功能厨房用具架。

设计要求是:a .适合家庭厨房；B。

可以存放带把手和不带把手的厨房用具。

请根据上述要求并参照杯架的设计完成以下任务:(1)画一个设计草图，必要时用文字说明；(2)标出长、宽、高三个维度；(3)说明使用的主要材料和相应的连接方法；(4)解释设计计划中的两个创造性特征年9月9年XXXX，浙江省普通高等学校招生统一考试27。

李明发现教室里的桌子经常堆满了书和文具，导致桌子凌乱。

(如图所示)书和文具很容易掉下来。

建立考场时，桌椅需要清理，大量书籍不便于携带。

现在，应该设计一个简单的小书架来解决这些问题。

设计要求如下:A。

小书架放在人的书桌(或椅子)的可用空间中。

b .这本书很容易拿到，书架(连同书)也很容易携带。

它不影响活动或遮挡黑板的视线。

请遵循以上要求。

完成以下任务(1)绘制设计草图，如有必要，使用文本描述(2)标注长度、宽度和高度尺寸(3)来解释您设计的小书架的具体位置和使用的主要材料。

而相应的连接方式(4)显示了你的设计方案39浙江省三月高考27中的两个创造性特征。

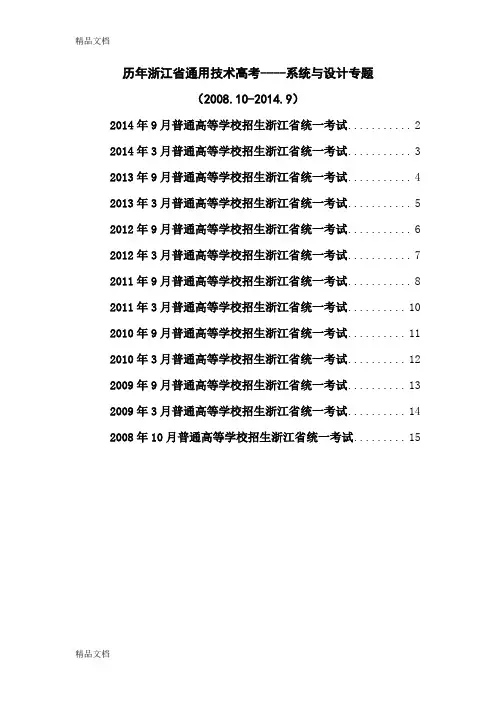

历年浙江省通用技术高考----系统与设计专题（2008.10-2014.9）2014年9月普通高等学校招生浙江省统一考试 (2)2014年3月普通高等学校招生浙江省统一考试 (3)2013年9月普通高等学校招生浙江省统一考试 (4)2013年3月普通高等学校招生浙江省统一考试 (5)2012年9月普通高等学校招生浙江省统一考试 (6)2012年3月普通高等学校招生浙江省统一考试 (7)2011年9月普通高等学校招生浙江省统一考试 (8)2011年3月普通高等学校招生浙江省统一考试 (10)2010年9月普通高等学校招生浙江省统一考试 (11)2010年3月普通高等学校招生浙江省统一考试 (12)2009年9月普通高等学校招生浙江省统一考试 (13)2009年3月普通高等学校招生浙江省统一考试 (14)2008年10月普通高等学校招生浙江省统一考试 (15)（14.9）如图所示是某公司的塑料清洗系统示意图，破碎过的废旧塑料在洗涤溶液中搅拌浸泡充分后，依次进入过滤设备、清洗机、漂洗机和脱水机进行处理，将污渍和残留洗涤剂都清除干净。

请根据示意图和上述说明，完成17—18题。

（14.9）17.以下关于该系统的说法中，错误的是A.该系统能清洗废旧塑料，体现了系统的目的性B.清洗速度与漂洗速度相互匹配，体现了系统的相关性C.漂洗机产生故障，系统停止工作，体现了系统的环境适应性D.粗沙会越来越脏，需定期处理，体现了系统的动态性（14.9）18.为了提高干净塑料的清洁度，提出了以下优化措施，其中不合理的是A.提高过滤设备的过滤效果B.将清洗与漂洗合并C.在清洗与漂洗之间增加脱水环节D.在过滤与清洗之间增加粗洗环节（14.3）如图所示是某电缆生产系统示意图，导线经放线设备后穿过模具，牵引设备将导线拉直并牵引导线。

屏蔽层挤出机和绝缘层挤出机分别向模具中挤入屏蔽材料和熔化的绝缘材料，并使其包裹在导线上，经水槽冷却后收线。

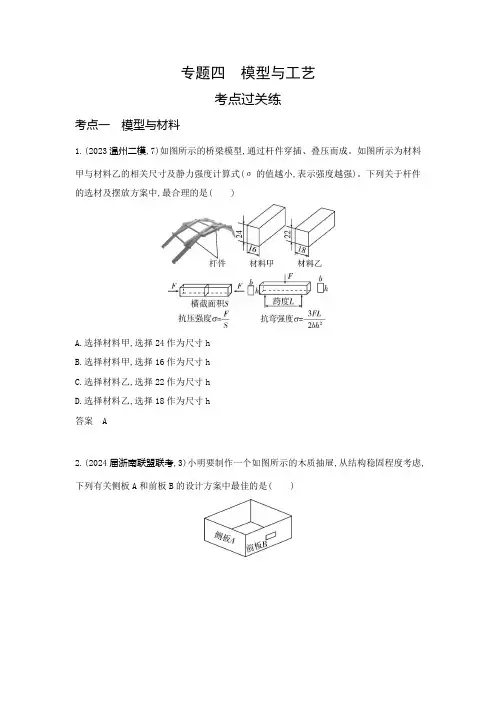

专题四模型与工艺
考点过关练
考点一模型与材料
1.(2023温州二模,7)如图所示的桥梁模型,通过杆件穿插、叠压而成。

如图所示为材料甲与材料乙的相关尺寸及静力强度计算式(σ的值越小,表示强度越强)。

下列关于杆件的选材及摆放方案中,最合理的是( )
A.选择材料甲,选择24作为尺寸h
B.选择材料甲,选择16作为尺寸h
C.选择材料乙,选择22作为尺寸h
D.选择材料乙,选择18作为尺寸h
答案 A
2.(2024届浙南联盟联考,3)小明要制作一个如图所示的木质抽屉,从结构稳固程度考虑,下列有关侧板A和前板B的设计方案中最佳的是( )
答案 B
3.(2023温州二模,13节选)如图所示是一款宿舍桌下挂篮及一位买家给出的差评反馈。

于是作为设计师的小明决定改进该挂篮。

请完成以下任务:
(4)由于强度不足,小明准备自行制作挂篮,以下材料选用最合理的是(单
选) 。

A.钢条
B.木条
C.橡胶
答案(4)A
考点二工艺
1.(2023台州二模,4)通用技术实践课上,老师让同学们用尺寸为45 mm×30mm×6 mm
的实木板制作了如图所示的木制零件。

下列工具中可能用不到的是( )
答案 A
2.(2023杭州第二中学三模,5)下列金工操作中错误的是( )
答案 B
3.(2023稽阳联考,4)在“探究金工工艺”课堂上,小明利用金工实践室的工具和设备制作一个手机支架,原材料是大小合适的厚度为3 mm的铝板。

方案的效果图和左视图如图所示。

关于制作过程,下列说法合理的是( )。

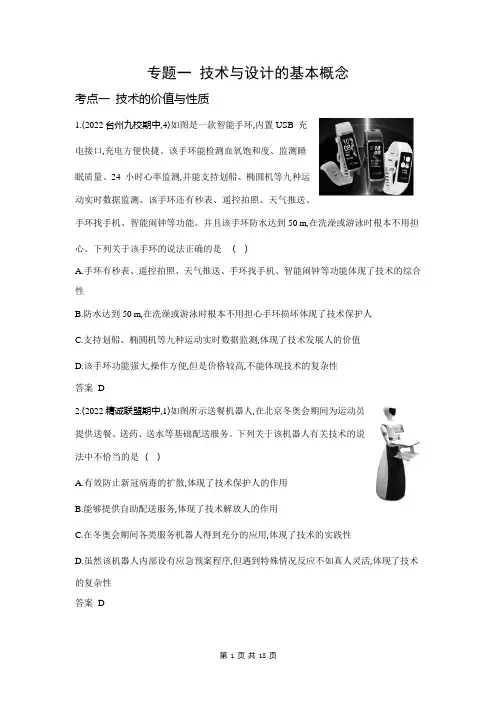

专题一技术与设计的基本概念考点一技术的价值与性质1.(2022台州九校期中,4)如图是一款智能手环,内置USB 充电接口,充电方便快捷。

该手环能检测血氧饱和度、监测睡眠质量、24 小时心率监测,并能支持划船、椭圆机等九种运动实时数据监测。

该手环还有秒表、遥控拍照、天气推送、手环找手机、智能闹钟等功能。

并且该手环防水达到50 m,在洗澡或游泳时根本不用担心。

下列关于该手环的说法正确的是()A.手环有秒表、遥控拍照、天气推送、手环找手机、智能闹钟等功能体现了技术的综合性B.防水达到50 m,在洗澡或游泳时根本不用担心手环损坏体现了技术保护人C.支持划船、椭圆机等九种运动实时数据监测,体现了技术发展人的价值D.该手环功能强大,操作方便,但是价格较高,不能体现技术的复杂性答案D2.(2022精诚联盟期中,1)如图所示送餐机器人,在北京冬奥会期间为运动员提供送餐、送药、送水等基础配送服务。

下列关于该机器人有关技术的说法中不恰当的是()A.有效防止新冠病毒的扩散,体现了技术保护人的作用B.能够提供自助配送服务,体现了技术解放人的作用C.在冬奥会期间各类服务机器人得到充分的应用,体现了技术的实践性D.虽然该机器人内部设有应急预案程序,但遇到特殊情况反应不如真人灵活,体现了技术的复杂性答案D3.(2023届精诚联盟联考,1)中科院研究人员提出了一种颠覆性的淀粉制备方法,不依赖植物光合作用,以二氧化碳、电解产生的氢气为原料,成功生产出淀粉,使淀粉生产从传统农业种植模式向工业车间生产模式的转变成为可能。

下列关于该技术的说法不正确的是()A.该技术以二氧化碳、电解产生的氢气为原料,成功生产出淀粉,体现了技术的创新性B.该技术使淀粉生产从传统农业种植模式向工业车间生产模式转变,体现了技术具有解放人的作用C.该技术以二氧化碳、电解产生的氢气为原料,体现了技术的综合性D.技术的发展,改变了生产方式,提高了生产效率答案C4.(2023届精诚联盟联考,3)2021年6月28日,世界第二大水电站——白鹤滩水电站投产发电。

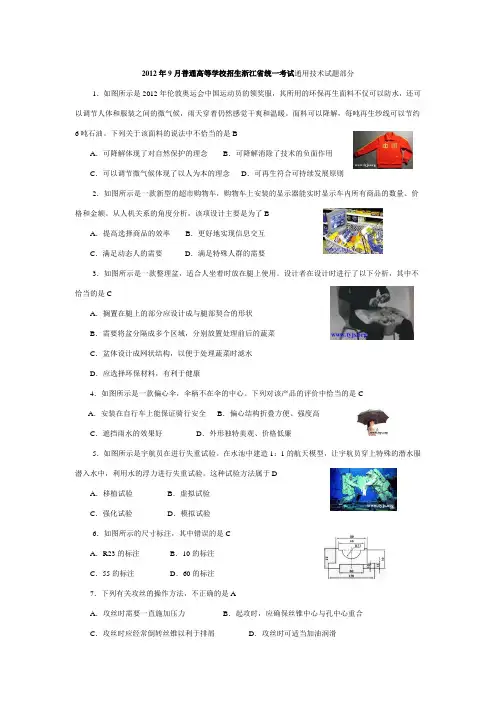

2012年9月普通高等学校招生浙江省统一考试通用技术试题部分1．如图所示是2012年伦敦奥运会中国运动员的领奖服，其所用的环保再生面料不仅可以防水，还可以调节人体和服装之间的微气候，雨天穿着仍然感觉干爽和温暖。

面料可以降解，每吨再生纱线可以节约6吨石油。

下列关于该面料的说法中不恰当的是BA．可降解体现了对自然保护的理念B．可降解消除了技术的负面作用C．可以调节微气候体现了以人为本的理念D．可再生符合可持续发展原则2．如图所示是一款新型的超市购物车，购物车上安装的显示器能实时显示车内所有商品的数量、价格和金额。

从人机关系的角度分析，该项设计主要是为了BA．提高选择商品的效率B．更好地实现信息交互C．满足动态人的需要D．满足特殊人群的需要3．如图所示是一款整理盆，适合人坐着时放在腿上使用。

设计者在设计时进行了以下分析，其中不恰当的是CA．搁置在腿上的部分应设计成与腿部契合的形状B．需要将盆分隔成多个区域，分别放置处理前后的蔬菜C．盆体设计成网状结构，以便于处理蔬菜时滤水D．应选择环保材料，有利于健康4．如图所示是一款偏心伞，伞柄不在伞的中心。

下列对该产品的评价中恰当的是CA．安装在自行车上能保证骑行安全B．偏心结构折叠方便、强度高C．遮挡雨水的效果好D．外形独特美观、价格低廉5．如图所示是宇航员在进行失重试验。

在水池中建造1：1的航天模型，让宇航员穿上特殊的潜水服潜入水中，利用水的浮力进行失重试验。

这种试验方法属于DA．移植试验B．虚拟试验C．强化试验D．模拟试验6．如图所示的尺寸标注，其中错误的是CA．R23的标注B．10的标注C．55的标注D．60的标注7．下列有关攻丝的操作方法，不正确的是AA．攻丝时需要一直施加压力B．起攻时，应确保丝锥中心与孔中心重合C．攻丝时应经常倒转丝锥以利于排屑D．攻丝时可适当加油润滑8．如图所示是一款床上使用的桌子，支架支撑在支撑梁不同位置的凹槽中，可调节桌面的倾斜角度。

2024年6月浙江卷通用技术高考一、选择题1．2023年，我国建成首条电气化公路示范线（如图所示），下列关于该电气化公路的分析中不恰当．．．的是（）A．电动重型卡车采用的双源智能供电技术填补了行业空白，体现了技术的专利性B．在项目推进中，开发了先进的智能受电弓技术，体现了技术的实践性C．独特的移动充电技术解决了电动重型卡车的续航难题，体现了技术的创新性D．该电气化公路示范线减少了碳排放，体现了技术发展的同时注重保护环境2．如图所示座椅的尺寸中，与人的静态尺寸和动态尺寸没有．．直接关系的是（）A．H1B．H2C．L D．W3．如图所示是一款可折叠多功能脚手架，下列对该脚手架的分析与评价中不恰当．．．的是（）A．既可作为脚手架又可作为梯子，符合设计的实用原则B．合页采用了独特的自动锁止结构，符合设计的创新原则C．四只脚均可单独伸缩，主要是从“环境”的角度考虑的D．设计成可折叠式，主要是从“物”的角度考虑的4．下列金工操作中不符合．．．操作要领的是（）A．划线B．锯割C．锉削D．攻丝5．如图所示是某形体的主视图和俯视图，相对应的左视图是（）A．B．C．D．6．如图所示是小明在通用技术实践课上制作的自行车驱动系统的结构模型，F1为施加在踏板轴上的驱动力，F2为链条施加在链轮上的阻力。

在图示状态，下列对各个构件主要受力形式分析中正确的是（）A．踏板轴受弯曲，曲柄受弯曲和受扭转，主轴受弯曲和受扭转B．踏板轴受压和受弯曲，曲柄受弯曲，主轴受弯曲C．踏板轴受压和受弯曲，曲柄受弯曲和受扭转，主轴受扭转D．踏板轴受弯曲，曲柄受扭转，主轴受弯曲和受扭转7．小明准备在通用技术实践课上用长方形厚钢板制作如图所示的六角扳手，下列是小明设计加工流程时进行的分析，其中不合理．．．的是（）A．划线时，先划对称线和中心线，再划六角槽口和腰形孔的轮廓线，最后划外轮廓线B．整个扳手的加工，应先加工六角槽口和腰形孔，后加工外轮廓C．加工六角槽口时，可先钻孔，再锯割，最后锉削D．加工腰形孔时，可先在两端钻孔，再用钢丝锯锯掉中间部分，最后锉削8．如图所示是零件分选系统，零件排列在输送带上匀速通过检测装置，控制器根据检测到的零件信息控制剔除装置将不合格的零件推至废料筐中，合格的零件继续向前输送。

专题六流程与设计考点过关练考点一流程的探析1.(2023温州新力量联盟高二联考,8)如图所示为食用油生产流程图,下列关于该流程的分析中正确的是( )A.湿粕冷却与毛油精炼是并行工序B.破碎环节和去皮环节的时序可以颠倒C.为节约成本可去除蒸脱环节D.该流程的最终产物仅为成品食用油答案 A2.(2024届舟山高二期末,7)以下各个图中不存在时序的是( )时间周一周二周三周四周五8:30—9:00 语文 数学 化学 地理 英语 9:10—9:40物理 语文 数学 英语 物理 10:00—10:30 历史 生物 语文 数学 政治 10:40—11:10 化学 政治 英语 语文 数学14:30—15:00 数学 英语 物理 生物 语文 15:10—15:40 英语 地理政治 历史化学 16:00—16:30生物历史地理D.高二网课播出课程表答案 A3.(2023杭州“六县九校”联考,9)如图所示是某企业的陶瓷制作工艺流程图。

下列对该流程的分析中正确的是( )A.釉料制备必须在注浆成型之前完成B.干燥与釉料制备的工序是并行工序C.从节约成本和效率考虑可去除检坯环节D.检验与包装入库的时序是可颠倒的答案 B考点二流程的设计1.(2023宁波效实中学高二期中,5)如图所示是某钢铁厂烟气除尘系统的工艺流程。

冷却机对高温烟气进行降温;除尘器去除烟气中的固体颗粒;石灰石浆液制备机制备烟气脱硫的石灰石浆液;气喷旋冲吸收塔完成烟气的降温、脱硫、再除尘以及石膏晶体的形成;石膏脱水机对石膏进行脱水;除雾器脱除大量雾滴后通过烟囱排放干净的废气。

关于该工艺流程,下列说法正确的是( )A.在设计该流程时需要考虑石膏的利用。

2017年下半年浙江省普通高校招生选考科目考试通用技术一、选择题（本大超共13，卜題.毎小超2窃・臭空命，毎小题刊出妁旧卜务选项中只有一个送苻合題同畫求的*不选"多诲，错选均箱？？彷）1. *人驾驶汽车能根据路况信嵐优化抒军賂线.縮IS行乍时闾•智能识別归辆和行人等•自动控制乖建・!《少交通事故.目前•覺交適祛規限制，无人驾艷汽车还不鹿投人便用，下列关于无人理號技总的说法中+不恰虫的是A•涉及定位超知灣能抉策耳辅制等方面的技权悴现了技术的炫合杵E爱现行交通祕规的限制*昧现r技术的购曲性c.龜提岛出行效率，怵观了技术具有琳敗人的作用。

能降低枣故发生半出现了技术具舟保护人的竹用z如图所示是一款适舍儿战使用的鞠能姿馆提解胖.采用无输射方式检测資勢+護机仅童6上恥外壳柔软睹濟’审有弹性■具有诫音提示和信息存疇功能I家长可以通址卒机APP fM r的姿弊情况・下列关于该姿势捉駅器的分析浮价中争不JEH* ■< *的於A.采用无辐射方式检测番势J矢现r人机爻乗的健線打标H,镀机仪重6・5欝外壳柔软射滑•与耳朵贴合良好•实现了人机关系的薛适目标匚外壳冇弹性,适用于不同大小的耳朵■符合人休的动态尺ti\通过手机\PP显示存储在提解器中的婪势信息•丈理rx机关東的信息交互S.如團所示的水净化过滤吸管•采用7种物理过淖层•可过谑脏水中的囲体杂BL帯生虫和细菌等保证唱到嘴里的水是下序的.具有安全可靠、携带方便-使用简单等特点•有一定的使用寿命和性价比「祸多亍机构评为年度fit桂发明.X到徒歩護行和躍营甘的喜爱•已经tt-tt国际救摄组《?用予非洲地区的净水项目.下列评价坐标图中与擁述相符的是fiPtr 第3魁图I叫札, 町強世播.•帕国所示亞一隸背包式T 推嬰」L 乍.下网关于该产品的址 1^1'手年爭的皑扎结掏斩颍*符6金彳的创翎眾则R 可折叠成背包形武‘主荽考虑「人的因素<\用榷连接实现折叠.主塑萼虑r 物的因崇D 展开后的宽度椒毘度要适当•主要粤盪T*环塡的因索5.如图所示是某睡体的轴團图■主巍图和俯沒国•术舗的左视图是亿冲明桎通用枝术乾醍顒上用木板制作如图所不的房屋模暫选捧了下列T ・*其中不含理的是T •如图所示是一种手功压力机*在力F 作用F*手柄通过连杆k 摇杆、连杆2带魏乐杆向下运渤，将工件压鸞.连杆】屈杆.连 H 2 W 主鬓受力形式是A.连杆1受也摇杆受疔II 趴连持2受斥 H 连杆I 爱压、摇杆受扭转•逢杆=?受拉U 连杼】症拉■摇杆受弯曲、连杆2受拉D.连轩I 受压J£•打受砸转、连杆2受压某髪力塞电厂为了握髙隠涵的蛛 争豹用準.对锯炉字净化皱理菜婉进廿了优化*系睨抚北 左的工菲流澀如闿所示.宦務讹各的对能足：妾需子塔古障源术申的打境*玲 瓦器去碌阻中的 毛隐M 咼炉辂水加然产生蕉毛嘔动汽驼炭电机礼电 站曲收篷汽轮丈电祝拆出的然气并冷却诙 冷礙承“4班水处理器去检净礙水中的矗用？热文諛器曲蚊琳护排就的底水申的些壘’用于供 垃或算它工蛊生产“请按据盅規團反翼描述定区呂一9題第1毬图口第3匹图7> ft 就厝i第卩题图©测电PH<1测役也二崔管河開址」岸L山訥HL蜚斷剥福赛“一汽电任电机3K. —除轴蛊二「屮％槪木处翊第吕一曹题图&下列处于祸炉水处胆流用的井析中•不生踊的是入霓境中每牛设齐芫腔的1作都足流璨中的环节ik夫离子塔去徐弗质与除龜器丈除气泡属于串行环节C恫皆产与冷旅水处理器上陈冷凝水中的菇质届Ttt fr环节“骼妒产主盏任与汽徒发电机发电之间的时序车能蘭倒驶團中用于系址优化的设备是入去离千堆R除範器仁热交换器入衿餐水处理器10. 如㈣所示是三相异步电幼机转捷控制系统示意图*系统通过改变交就电的頻率来改变氐动机的转速.通过融模屛设定电动机的转速*变頓调速器将50Hz的交流电转变咸与设定转J1相对应频率的交涛电"骡动电动机转功；装在电功机輪出轴上的测速烷电机随电靖机—起翱动厚发电沖【Q 提蝎测速发电机的电流大小.判斷电4机实际转速与&定转建之间的崔曲,向变頻调速器変岀指令■改变骡动电魏的糠率• F列Xli iSK：制系統的仔折巾止确的是是电动机氏控制耀是变顿碍速器匕输出斌是测速发电机的电流信号U控制钛是变锁澗連器输他的电?ft報率11. tin试題】小明用茅用电表判斷电子元盟件的好坏■下列彌试结果心列电r兀器件坏的垒灯停花粗* •A£7t J阿一匪洱1【側PMF三檢普二、罪选择题（尿大龜共4小题”第H 小題6 4 离15小起9 4 •第H ；小融3 I?小遇G分+具24令〉14.抽图所示是一秤回转丁•萍台的结沟示蠶團・潸动轴祇安装泮阖定在机座的孔中”紬在轴曲 内转动-T 悸台安装隹轴的上睪，適过阿柱捎和内六角螺栓固宦血轴上事襪轮交装血轴的 T 端■通过平锥与轴辻按・仲即恤端們圈•弹賢垫圈fn 六角螺栓赖緊.冋转工作舍装配需夏以下环节：A*安装滑动轴承皿左装喰轮Y.安辕轴端艸i 釦 ［工立装平犍U 空装禅實址圈十.立装六角幌楼舟+比琵轴匚甩姿装内木必螺冷』衣装T_ 作台J 农装圖柱销.醒■【加试题】如图所示的光控庭fih 当光线略到一定 程展时*堆电誌j 咙汁.门亮・555集成电路6 脚电览升至毘諒电斥的三分之二时薦脚输出低 电平/脚电代降至电源电斥的三分之一时山卿 输出彪电平.凋试中塩现V 】始块不亮円下列故 障械因分析中合理的是 2 Rp 虚母 茂盹与1®位址棋反了 匚R1 Sltff 編小 庄堂电器J 额定电斥偏大 n.llxi 试题】如罔所示是一种冏位二说制讦码雀的世输电 路图庶丫喪示输人・儿巧眄人耗示输出护当人为t*Y 为0时Y F 】％F苗“为 A. 0000a oiooC 0010 EIOUOlKg汨為用螺栓同柱销ffi 14 Hffi请分折回轻工作台的站构fussr艺■回答□下问题二合理的裝配述怪为―A _ 7〕亠—■*_-*_▲「4厂亠F 4_ ▲ _ -j 7和在-▲”处埴呜裝配环芥啊编刖；（即廊止六角ift栓松动的零件是▲一《在A.轴端fifflji禅簧塑制中选择正曉的选项. 将序号填人：▲"处h（阳下弭零件中"用属F祐椎件的是▲ tffi A.AftB栓点弹簧壘圈江：轴沖■平键中■fe ■■ ■■ ■ ! = =■ = ■ ■ =匙择正備时逛顼•将序号填人〜▲「处几5小册邕琴网上的杆托产品图片’用L5mm呼的谭愜槻制作丁如图所示的简易林托*安装在书卓側冏的木抿用来旅冷水*亿为「观瞬水杆ft林托中是否稔歙他找东各种不同直径的水杆和炊料K分别故到杯托申浚现年水杯或饮料瓶ft径小到-淀稈度时，受到蝕確肩容開晁动•茯至会从杯托中翻岀来•请帝助小明在原冇杯托的坯础上进行改进设汁•设计要职如下* （"杳原冇杯托上增加厲节件•川F防止水杯疲it料JR晃功,便用时方便可靠*⑵酒节件能适用于餐扭在0站wn~①恥汕诚之问的水杯或ttWIffi.（3）改进忘的杯托仍ftf持足够的験载能力丰（」）主£村料仍采用I r 5mm 皿閑钢板■施肋林料『1选。

专题六流程与设计考点一流程的探析1.(2021名校联盟联考,7)下列关于流程的说法中不正确的是()A.任何一项生产或生活活动都有一定的时序B.环节是一个相对的概念,依据问题性质的不同和人的理解不同,环节的划分可能会有所不同C.设计一个流程首先要明确流程要实现的具体目标D.流程框图中单项箭头表示前、后两个环节时序不可颠倒答案 D2.(2023届百师联盟联考,7)如图所示为废水处理工艺流程图,下列关于该流程的分析中不合理的是()A.调节池1#和接触氧化池属于串行工序B.中和和聚铝环节属于并行工序C.省略污泥回流环节不影响流程结果D.接触氧化池和斜板沉淀池的时序不可颠倒答案 C3.(2022绍兴二模,6)我国各地的新茶一般在三、四月份集中上市,如图所示为云南普洱茶的加工流程图。

下列说法中正确的是()A.四种普洱茶的加工都需经过发酵环节B.普洱生茶散茶通过发酵后可直接包装出厂C.普洱熟茶散茶和普洱熟茶压紧茶的加工工序属于并行工序D.熟茶的加工时间肯定比生茶的加工时间更长答案 A4.(2021绍兴4月适应考,7)如图所示是一种车轮的结构示意图,轴承1和轴承2安装在滚轮的孔中,用于滚轮与螺栓间的支承,套筒1和套筒2分别安装在支撑座两侧板的孔中,用于对滚轮的轴向定位,螺栓穿过套筒1、滚轮、套筒2安装在支撑座上,垫圈、螺母安装在螺栓上,用于锁紧。

下列分析中不正确的是()A.可用扳手将螺母拧紧B.安装螺栓与放置滚轮的时序可以颠倒C.安装轴承与安装套筒可以设计成并行工序D.为增加该车轮的抗震性,在垫圈和螺母间应增加弹簧垫圈答案 B5.(2021湖丽衢4月联考,7)如图所示为某规模化养殖场粪水处理工艺流程图。

下列关于该流程的分析中不正确的是()A.水封脱硫与沉淀是并行环节B.高效厌氧反应与浓缩脱水是串行环节C.该工艺流程产物中有沼气、有机肥D.有机肥必须经过浓缩脱水答案 D考点二流程的设计1.(2022嘉兴二模,7)如图所示是全屋净水系统主要设备。

第五章设计图样的绘制浙江新高考十二年（2014-2022）通用技术真题分项汇编1.【2022年6月浙江选考】如图所示的图样中，存在的错误共有()A.1 处B.2 处C.3 处D.4 处2.【2022年1月浙江选考】如图所示是小明画的连接件图，图样中存在的错误共有()A.1处B.2处C.3处D.4处3.【2022年1月浙江学考】通用技术实践课上，小明设计了如图所示的零件。

图中多标的尺寸共有()A.1处B.2处C.3处D.4处4.【2021年6月浙江选考】通用技术课上，小明设计了如图所示的零件。

图中漏标的尺寸共有()A. 3 处B. 4 处C. 5 处D. 6 处5.【2021年1月浙江选考】通用技术课上，小明设计了如图所示的零件(厚度为5 mm)，图中漏标的尺寸共有()A.1处B.2处C.3处D.4处6.【2021年1月浙江学考】通用技术实践课上，小明设计了如图所示的零件，图中多标的尺寸共有()A.1处B.2处C.3处D.4处7.【2020浙江1月选考】图中多标的尺寸共有()A.1处B.2处C.3处D.4处8.【2020浙江7月选考】通用技术实践课上,小明设计了如图所示的摆杆。

图中漏标的尺寸共有()A.2处B.3处C.4处D.5处9.【2020年7月浙江学考】该零件的视图正确且符合尺寸标注基本要求的是()10.【2019年6月浙江学考】根据轴测图判断三视图中缺少的图线有()A.1条B.2 条C.3 条D.4 条11.【2019年4月浙江选考】图中漏标的尺寸共有()A.1处B.2处C.3处D.4处12.【2019年1月浙江学考】根据轴测图判断三视图中缺少的图线有()A.1条B.2条C.3条D.4条13.【2018浙江11月选考】图中多标的尺寸共有()A.1处B.2处C.3处D.4处14.【2018浙江4月选考】图中漏标的尺寸共有()A.1处B.2处C.3处D.4处15.【2017浙江11月选考】如图所示是某形体的轴测图、主视图和俯视图,正确的左视图是()16.【2016浙江10月选考】如图所示是某模型的三视图,下列模型中与其对应的是()17.【2016浙江4月选考】如图所示是一个模型的轴测图,其正确的三视图是()18.【2016浙江3月学考】如图所示的尺寸标注中,不正确．．．的标注共有()A.1处B.2处C.3处D.4处19.【2015浙江10月选考】如图所示是一个模型的轴测图。
