10KV高压开关柜操作流程

高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。

2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。

3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。

4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。

进线柜送电操作完成。

二、PT柜1.送电前确认柜门已关紧。

2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。

三、变压器出线柜1. 送电前确认柜门已关紧。

2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。

3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。

4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。

5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。

出线柜送电操作完成。

停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。

2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。

3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。

二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。

三、10kV进线柜1.断路器通过分闸按钮进行分闸。

2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。

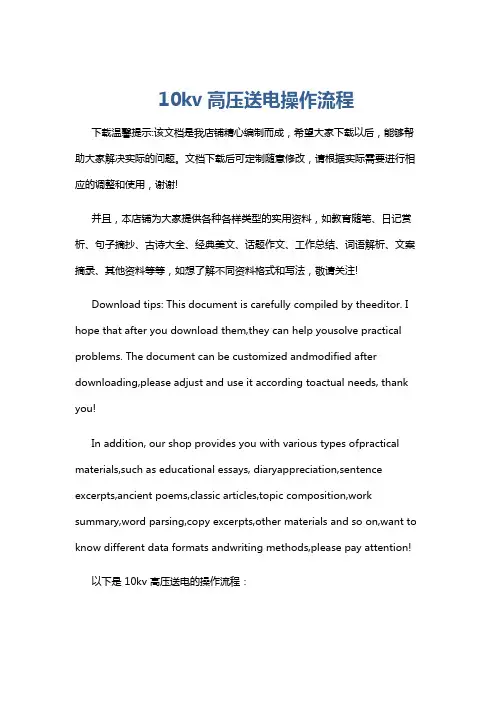

10kv高压送电操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是 10kv 高压送电的操作流程：1. 操作人员必须持有高压电工证，并穿戴好相应的个人防护装备，如绝缘手套、绝缘鞋等。

10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。

二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。

2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。

（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。

（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。

三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。

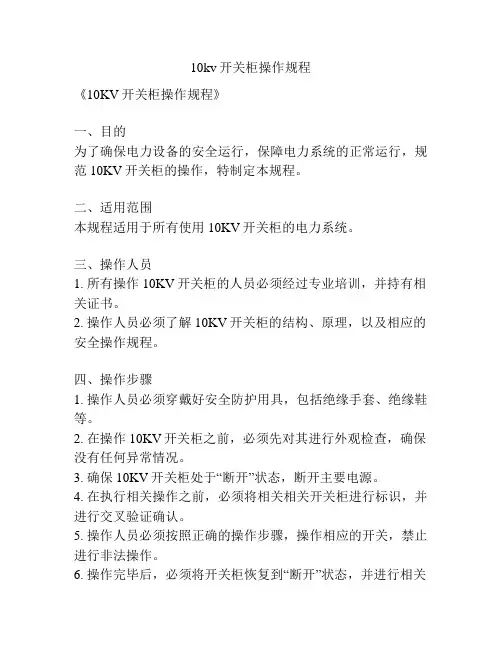

10kv开关柜操作规程《10KV开关柜操作规程》一、目的为了确保电力设备的安全运行，保障电力系统的正常运行，规范10KV开关柜的操作，特制定本规程。

二、适用范围本规程适用于所有使用10KV开关柜的电力系统。

三、操作人员1. 所有操作10KV开关柜的人员必须经过专业培训，并持有相关证书。

2. 操作人员必须了解10KV开关柜的结构、原理，以及相应的安全操作规程。

四、操作步骤1. 操作人员必须穿戴好安全防护用具，包括绝缘手套、绝缘鞋等。

2. 在操作10KV开关柜之前，必须先对其进行外观检查，确保没有任何异常情况。

3. 确保10KV开关柜处于“断开”状态，断开主要电源。

4. 在执行相关操作之前，必须将相关相关开关柜进行标识，并进行交叉验证确认。

5. 操作人员必须按照正确的操作步骤，操作相应的开关，禁止进行非法操作。

6. 操作完毕后，必须将开关柜恢复到“断开”状态，并进行相关标识。

五、安全措施1. 在操作10KV开关柜时，禁止穿戴金属饰品，以免导致电击事故。

2. 在操作过程中若遇到异常情况，必须立即停止操作并向相关部门汇报。

3. 禁止在没有专业人员的情况下进行维修和操作。

4. 禁止在开关柜处于“合闸”状态下进行检修和操作。

六、操作记录1. 所有操作人员必须对操作过程进行记录，并做好相关备份。

2. 操作记录必须包括操作人员的姓名、操作时间、操作内容，以及发生的异常情况等信息。

七、违规处理1. 对于违反操作规程的人员将进行相应的处罚。

2. 连续多次违规者，将取消其相关操作资格。

八、附则本规程由相关部门负责解释，并不时进行修订，并在人员接受培训的时候向新人员进行宣讲。

10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。

二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。

2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。

（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。

（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。

三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。

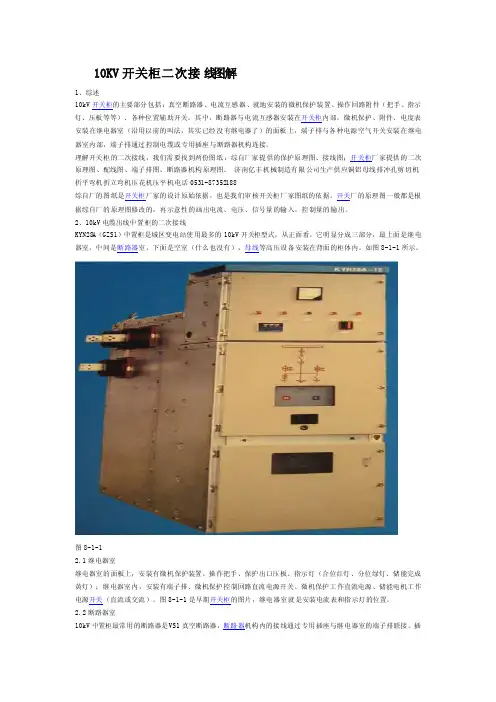

10KV开‎关柜二次接‎线图解1、综述10kV开关柜的主要部分‎包括：真空断路器‎、电流互感器‎、就地安装的‎微机保护装‎置、操作回路附‎件（把手、指示灯、压板等等）、各种位置辅‎助开关。

其中，断路器与电‎流互感器安‎装在开关柜内部，微机保护、附件、电度表安装‎在继电器室‎（沿用以前的‎叫法，其实已经没‎有继电器了‎）的面板上，端子排与各‎种电源空气‎开关安装在‎继电器室内‎部，端子排通过‎控制电缆或‎专用插座与‎断路器机构‎连接。

理解开关柜‎的二次接线‎，我们需要找‎到两份图纸‎：综自厂家提‎供的保护原‎理图、接线图；开关柜厂家提供的‎二次原理图‎、配线图、端子排图、断路器机构‎原理图。

济南亿丰机‎械制造有限‎公司生产供‎应铜铝母线‎排冲孔剪切‎机折平弯机‎折立弯机压‎花机压平机‎电话053‎1-87352‎188综自厂的图‎纸是开关柜厂家的设计‎原始依据，也是我们审‎核开关柜厂‎家图纸的依‎据。

开关厂的原理图‎一般都是根‎据综自厂的‎原理图修改‎的，再示意性的‎画出电流、电压、信号量的输‎入，控制量的输‎出。

2、10kV电‎缆出线中置‎柜的二次接‎线KYN28‎A（GZS1）中置柜是城‎区变电站使‎用最多的1‎0kV开关‎柜型式，从正面看，它明显分成‎三部分，最上面是继‎电器室，中间是断路器室，下面是空室‎（什么也没有‎），母线等高压设备‎安装在背面‎的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室‎继电器室的‎面板上，安装有微机‎保护装置、操作把手、保护出口压‎板、指示灯（合位红灯、分位绿灯、储能完成黄‎灯）；继电器室内‎，安装有端子‎排、微机保护控‎制回路直流‎电源开关、微机保护工‎作直流电源‎、储能电机工‎作电源开关（直流或交流‎）。

图8-1-1是早期开关柜的图片，继电器室就‎是安装电流‎表和指示灯‎的位置。

2.2断路器室‎10kV中‎置柜最常用‎的断路器是‎V S1真空‎断路器，断路器机构内的接‎线通过专用‎插座与继电‎器室的端子‎排联接。

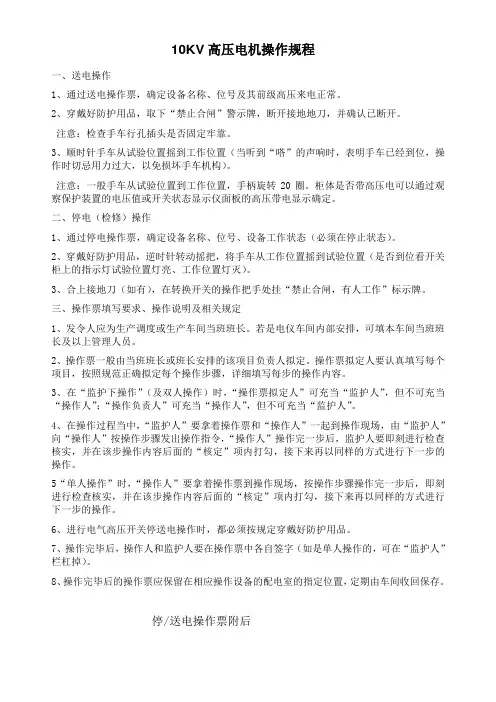

10KV高压电机操作规程一、送电操作1、通过送电操作票，确定设备名称、位号及其前级高压来电正常。

2、穿戴好防护用品，取下“禁止合闸”警示牌，断开接地地刀，并确认已断开。

注意：检查手车行孔插头是否固定牢靠。

3、顺时针手车从试验位置摇到工作位置（当听到“嗒”的声响时，表明手车已经到位，操作时切忌用力过大，以免损坏手车机构）。

注意：一般手车从试验位置到工作位置，手柄旋转20圈。

柜体是否带高压电可以通过观察保护装置的电压值或开关状态显示仪面板的高压带电显示确定。

二、停电（检修）操作1、通过停电操作票，确定设备名称、位号、设备工作状态（必须在停止状态）。

2、穿戴好防护用品，逆时针转动摇把，将手车从工作位置摇到试验位置（是否到位看开关柜上的指示灯试验位置灯亮、工作位置灯灭）。

3、合上接地刀（如有），在转换开关的操作把手处挂“禁止合闸，有人工作”标示牌。

三、操作票填写要求、操作说明及相关规定1、发令人应为生产调度或生产车间当班班长。

若是电仪车间内部安排，可填本车间当班班长及以上管理人员。

2、操作票一般由当班班长或班长安排的该项目负责人拟定。

操作票拟定人要认真填写每个项目，按照规范正确拟定每个操作步骤，详细填写每步的操作内容。

3、在“监护下操作”（及双人操作）时，“操作票拟定人”可充当“监护人”，但不可充当“操作人”；“操作负责人”可充当“操作人”，但不可充当“监护人”。

4、在操作过程当中，“监护人”要拿着操作票和“操作人”一起到操作现场，由“监护人”向“操作人”按操作步骤发出操作指令，“操作人”操作完一步后，监护人要即刻进行检查核实，并在该步操作内容后面的“核定”项内打勾，接下来再以同样的方式进行下一步的操作。

5“单人操作”时，“操作人”要拿着操作票到操作现场，按操作步骤操作完一步后，即刻进行检查核实，并在该步操作内容后面的“核定”项内打勾，接下来再以同样的方式进行下一步的操作。

6、进行电气高压开关停送电操作时，都必须按规定穿戴好防护用品。

10KV高压开关柜原理10KV高压开关柜是电力系统中的重要设备，用于控制和保护电力设备，调节和分配电能。

它是电力系统中一种高压电气装置，通常用于变电站、发电厂、工业企事业单位及城市供电项目中。

本文将详细介绍10KV 高压开关柜的原理。

一、10KV高压开关柜的组成部分1.断路器：用于控制电路的开关设备，在电路故障或需要维护时可以切断电流，保护设备和人身安全。

2.隔离开关：用于隔离电源和负载，与断路器相比，隔离开关不具备切断故障电流能力，只能切断正常工作电流。

3.组合电器：用于对电路进行绝缘、导电和分流，是高压电路中的重要组件。

4.过电压保护器：用于监测并保护电路免受过电压的伤害。

当电压超过设定值时，过电压保护器会切断电流，防止设备过压损坏。

5.过流保护器：用于监测电路中流过的电流，当电流超过设定值时，过流保护器会切断电流，以保护设备和电路。

6.互感器：用于将高压电流变换成低压电流，以便进行测量和保护。

7.仪表：用于测量电流、电压、功率等参数，以便监测电路的运行状态和性能。

二、10KV高压开关柜的工作原理1.控制环节：控制环节主要由运行控制系统和继电器保护系统组成。

运行控制系统包括开关柜的控制电路、操作机构、信号灯等。

继电器保护系统主要由保护继电器和故障信号处理装置组成，用于监测电压、电流等参数，当参数超过设定范围时，保护继电器会输出信号，控制断路器等设备的动作。

2.保护环节：保护环节主要由综合保护装置、隔离器、刀闸等组成，用于对电路进行故障保护。

综合保护装置通过监测电流、电压、功率等参数，对电路进行保护，如过电压保护、过流保护、短路保护等。

3.装置环节：装置环节主要由断路器、隔离开关等组成，用于对电路进行开关操作。

断路器由电动机构控制，当电路有故障时，断路器会自动切断电流，阻止故障扩大。

隔离开关用于隔离电源和负载，与断路器相比，隔离开关不具备切断故障电流能力。

三、10KV高压开关柜的操作流程1.检查开关柜的工作环境和周围环境，确保安全。

10KV高压开关柜操作规程一、进线柜的送电操作（以Ⅰ段为例）1、检查进线柜状态应允许送电（第一、开关本身允许送电操作；第二、母联柜为冷备用状态；第三、本段出线开关均已分闸；第四、本段电阻柜隔离刀闸已合上，变压器已受电。

）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查Ⅰ段PT柜1106（LAH06）摇至工作位；5、确认I段电阻柜（LZR01）隔离开关已在合位6、确认1#主变已受电；7、将Ⅰ段进线柜101（LAH08）断路器摇至工作位；8、将Ⅰ段进线柜101（LAH08）航空插头插上并扣牢靠，检查状态指示断路器已在工作位；9、合上控制回路小空气开关，检查指示灯及开关状态指示器均正常；10、远控合Ⅰ段进线柜101（LAH08）断路器，合闸时现场监护人员要远离高压开关柜；11、观察各显示仪表上的电压值及设备受电情况。

二、进线柜的停电操作（以Ⅰ段为例）1、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；2、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；3、降本段母线负荷并同时退出电容补偿装置及滤波装置；4、检查各出线柜已分闸停电，检查进线柜的负荷已接近于0 ；5、分Ⅰ段进线柜101（LAH08）断路器，检查Ⅰ段进线柜断路器在分位；6、将Ⅰ段进线柜101（LAH08）断路器摇至试验位置；三、母联柜的送电1、检查母联柜状态应允许送电（第一、开关本身允许送电操作，第二、如果送上电，两台主变的电不会碰头，第三、要送电段母线上的出线开关均已分闸）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查母线柜111断路器在试验位置，将提升柜111-1的小车摇至工作位置；5、合上母联柜111控制回路小空气开关，检查指示灯及开关状态指示器均正常；6、将母线柜111断路器摇至工作位；7、将母线柜111航空插头插上并扣牢靠，检查状态指示断路器已在工作位；7、远控合母线柜111断路器，合闸时现场监护人员要远离高压开关柜；8、观察各显示仪表上的电压值及设备受电情况。

10kv高压柜操作规程制定慕金辉审核中仑塑业,福建,有限公司复核批准标题 10kV高压开关柜操作规程文件类别附件份数编号版本发布日期总页码KYN96-12高压开关柜操作程序说明1. KYN96-12高压开关柜“五防”联锁操作要求:1.1. 防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

1.2. 防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

1.3. 防止带电合接地刀—断路器手车必须处于试验位置或拉出柜外时，接地刀才能进行合闸操作。

1.4. 防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

1.5. 防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开电缆室后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。

注:KYN96-12高压开关柜在正常运行时，应闭门操作。

2. 送电操作程序:2.1. 通过转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将转运小车前端的定位销插入定位孔后可靠锁定，此时将手车开关的左右把手同时向内拉至把手?位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手?位置，使手车推进机构与开关柜可靠锁定。

第1页共5页文件编号:ZL-SCGY-ZD-001 版本:1.02.2. 将手车的二次航空插头插入开关柜的二次航空插座内，并用扣件锁定;2.3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门，用接地刀操作手柄(逆时针方向旋转)分开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态，位置指示正确。

2.4. 检查二次仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。

10kv高压开关柜操作规程
《10kv高压开关柜操作规程》
一、安全须知
1、操作人员必须经过专业培训，熟悉高压开关柜的操作原理
和操作流程。

2、操作人员必须穿戴好防护用具，如绝缘手套、绝缘靴、绝
缘帽等。

3、在操作前，必须进行安全检查，确保设备无故障并且环境
无隐患。

二、操作流程
1、开启高压开关柜外部锁扣，打开柜门。

2、检查开关柜内部的电器设备是否完好，无异响、异味。

3、根据操作指南，依次操作主开关、断路器等设备，进行开
启或关闭操作。

4、操作完毕后，关闭开关柜门，锁扣。

三、注意事项
1、操作期间，不得随意触摸高压导电件，避免触电事故发生。

2、操作人员要保持清醒，不得在疲劳或酒后操作开关柜。

3、在操作期间，要密切关注开关柜内部的运行状态，发现异常及时报告并进行处理。

四、紧急处理
1、如在操作中发生事故，应立即切断电源，采取相应的急救措施。

2、在紧急情况下，应按照应急预案，及时疏散人员，保障人身安全。

五、操作结束
1、关闭高压开关柜的主开关，断开电源。

2、关闭开关柜门，锁扣。

3、对开关柜进行清理和维护，确保设备干净整洁。

以上就是《10kv高压开关柜操作规程》，希望所有操作人员都能严格遵守规程，确保设备的安全运行，同时也保障自身的安全。

10kV小车开关实操流程及要点解析摘要：为了提高现场运行人员对10kV KYN型小车开关柜的操作质量，确保运行人员的人身安全和变电站的可靠运行，对10kV KYN型小车开关柜操作流程和注意事项进行梳理，形成一份统一规范的参考材料就显得十分必要。

有鉴于此，本文首先阐述和分析10kV KYN型小车开关柜的基本组成结构，然后详细梳理了大电流小车和馈线小车的操作流程，并在大量实操经验的基础上归纳总结出操作需要注意的要点。

关键词：小车开关；操作流程；要点解析；0 引言近年来在变电站运行中，10kV小车开关柜误操作事故时有发生。

根据多次现场严重事故情况的调查发现，10kV开关柜的操作流程不规范是导致运行人员在操作过程中出现误操作引发事故的一个非常重要的原因。

因此,为了规范运行人员的操作，保证小车开关柜操作的安全性,笔者根据现场实操经验，梳理出小车开关柜的基本机构和操作流程，并对小车开关操作过程中的一些常见问题进行了解析。

1 小车开关柜结构及功能概述10kV KYN型小车开关柜按照结构可分为柜体、VK型断路器和平台车等三个部分，了解每个部分的具体功能对分析小车开关的操作流程很有帮助。

1.1柜体的结构①母线室：相邻柜母线室之间采用金属隔板隔离,能有效防止事故蔓延。

母线用高强度螺栓连接，全部母线热缩绝缘套管覆盖,母线搭接处以绝缘罩覆盖。

②仪表室：仪表室和仪表门用于安装各类继电器、仪表、信号指示、操作开关,其顶部可安裝小母线便于施工，小母线用盖板封住。

柜体正面有门，所有仪表都装在门的内侧或仪表室内。

检修时打开门，仪表即可外阅。

③ 电缆室：电缆室装有电流互感器、接地开关及避雷器和计数器,电缆在此室内连接。

在接地开关处于合阐状态时,才可打开盖板,盖板上开有视窗,可以随时看到电缆头和接地开关的状态。

④断路器室：断路器室同类手车的高度和深度统一,相同规格的手车可以互换。

手车的框内采用连杆推进移动,具有检修位置、试验位置及工作位置,每一位置设有定位装置,以确保各位置锁定。
