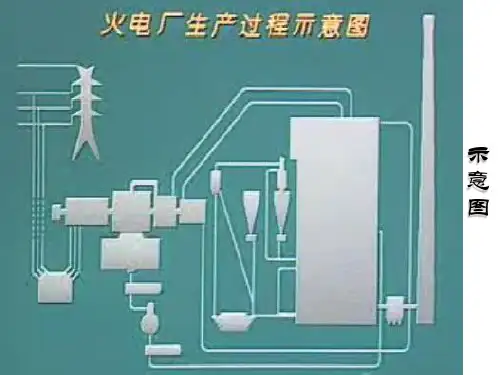

电站锅炉系统结构及生产过程流程图

水冷壁折烟角 水冷壁集箱
精选.
16
水冷壁磨损
19.07.2020
精选.
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。
19.07.2020
精选.
34
19.07.2020
装传热元件的
转子不旋转而 成静子，旋转 的是空气的风 罩，或称上下 风罩。
精选.
35
19.07.2020
精选.
36
三分仓回转式空气 预热器典型布置
19.07.2020
精选.
37
二、锅炉汽水系统及其设备
➢汽水系统是指给水和蒸汽流经的设备及其
管道所组成的系统。
➢汽水系统及其设备的连接情况如下图所示
19.07.2020
精选.
9
炉内设备
19.07.2020
① 炉膛：由水冷壁和炉墙围成， 燃料在炉膛进行合理的燃烧
② 燃烧器：安装在炉墙上面，其 作用是将燃料和空气以一定的 速度送入炉膛内部，使燃料能 够适时地着火，并迅速完全地 燃烧。
③ 空气预热器：安装在锅炉的最 末端，进一步降低排烟温度， 提高锅炉效率。
精选.
10
锅炉的辅助设备
19.07.2020
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、 烟囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、 粗粉分离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒， 减轻飞灰对环境的污染和对引风机的磨 损。
➢ 除灰设备：除去锅炉底部的大渣和除尘 器分离下来的细灰
19.07.2020
精选.
29
烟 气
S1
烟 气
S1
S2 S2
(b)
(a)
（a） 鳍片管省煤器； (b) 膜式省煤器 鳍片管省煤器和膜式省煤器示意图
19.07.2020
精选.
30
19.07.2020
精选.
31
（4） 空气预热器
空气预热器是利用烟气的热量来加热燃烧所需空气的 热交换设备
作用：在烟气温度最低的区域回收了烟气的热量；提 高了锅炉效率；同时预热空气强化了着火燃烧过程
④ 再热器：重新加热已经部分作功、 压力和温度都已降低的蒸汽，供给 汽轮机的中低压缸作功
⑤ 省煤器：提高锅炉效率，降低锅炉 的排烟温度，节约燃料
精选.
8
“炉”
即燃烧系统，其任务是使燃料在其内部快 速、稳定、完全地燃烧，放出热量，产生 高温火焰和烟气。
燃烧系统主要由炉膛、燃烧器、空气预热 器和烟道等组成。
精选.
11
一、电站锅炉受热面
锅炉受热面包括炉膛水冷壁、过热器、再 热器、省煤器、空气预热器等受热面
受热面中完成给水经过预热、蒸发、过热、 再热加热过程
①预热：省煤器 ②蒸发：水冷壁 ③过热：过热器 ④再热：再热器
19.07.2020
精选.
12
受热面的整体布置型式
(a) Π型； (b) Γ型； (c) T型； (d) 塔型； (e) 半塔型； (f) 箱型
19.07.2020
精选.
23
工业锅炉过热器型式
19.07.2020
精选.
24
辐射过热器结构： 与水冷壁相同；辐射过热器为低温受热面，较低温度蒸汽流 过，改善管子工作条件。
19.07.2020
精选.
25
（3） 省煤器
省煤器主要作用
① 降低排烟温度，提高锅炉效率，节省燃料 ② 由于给水先在省煤器内加热，代替部分造
精选.
18
① 对流过热器： ② 屏式过热器
19.07.2020
精选.
19
③辐射式过热器
19.07.2020
精选.
20
7 10
1
6
11
3
4
5 2
14 8
9
19.07.2020
精选.
21
对流过热器 19.07.2020
精选.
屏式过热器
22
④包墙管过热器
在水平烟道和尾部竖 井烟道内壁像布置水 冷壁那样布置过热器， 称为包墙管过热器或 包覆壁过热器。它主 要用于悬吊炉墙，传 热效果差，不能作为 主要受热面。
19.07.2020
精选.
13
（1）水冷壁
锅炉炉墙四周，辐射换热蒸发受热面。 水冷壁的作用： ①强化传热，节省金属消耗量； ②形成炉墙，起保护炉墙作用； ③能有效地防止炉壁结渣。 受热面联箱：为分配流体的装置。
19.07.2020
精选.
14
19.07.2020
精选.
15
膜式水冷壁销钉焊
膜式水冷壁给料口 19.07.2020
主要由汽包（锅筒）、下降管、联箱、水 冷壁、省煤器、过热器、再热器和连接管 道等组成。
主要由受热面组成。Βιβλιοθήκη Baidu
19.07.2020
精选.
7
19.07.2020
锅内设备
① 汽包：存放工质和产生合格要求的 饱和蒸汽
② 水冷壁：位于炉膛的四壁，吸收辐 射热，使水受热蒸发，保护炉墙。
③ 过热器.：加热饱和蒸汽至过热蒸汽， 供给高压缸
分类：按照换热方式，空气预热器分为传热式和蓄热 式
19.07.2020
精选.
32
管式空气预热器
19.07.2020
精选.
33
19.07.2020
1－转子；2－轴；3－齿条；4－齿轮 ；5－烟气入口； 6－烟气出口；7 －空气人口；8－空气出口；9－隔板 ；10－过渡区；11－密封
图 回转式空气预热器容克式）
价较高的蒸发受热面； ③ 减少了给水与汽包壁之间的温差，使汽包
热应力降低
19.07.2020
精选.
26
省煤器分类
钢管式
大型电站锅炉
铸铁式(压力 < 4 MPa)
铸铁式用在小容量锅炉
19.07.2020
精选.
27
铸铁式：体积、重量大，
价格贵，法兰多，易泄露；
19.07.2020
精选.
28
钢管式省煤器材质：锅炉无缝钢管。 优点：体积小，重量轻，价格低廉。
19.07.2020
精选.
38
汽水系统及其设备的连接情况
1－省煤器；2－汽包；3－下降管；4－联箱；5－上升管； 6－过热器；7－除氧器；8－给水泵；9－再热器；
10－汽轮机高压缸11－汽轮机中压缸；12－汽轮机低压缸；13－发电机； 14－凝汽器；15－凝结水泵；16－高压加热器
电站锅炉系统结构
19.07.2020
精选.
1
锅炉由本体设备、辅
助设备和附件等购成。 锅炉本体设备由“锅” 和“炉”两部分组成。
19.07.2020
精选.
2
19.07.2020
精选.
3
19.07.2020
精选.
4
19.07.2020
精选.
5
19.07.2020
精选.
6
“锅”
指锅炉的汽水系统，用于盛放工质，并接 受燃料燃烧放出的热量，使工质由水逐渐 被加热至合乎要求的过热蒸汽。
