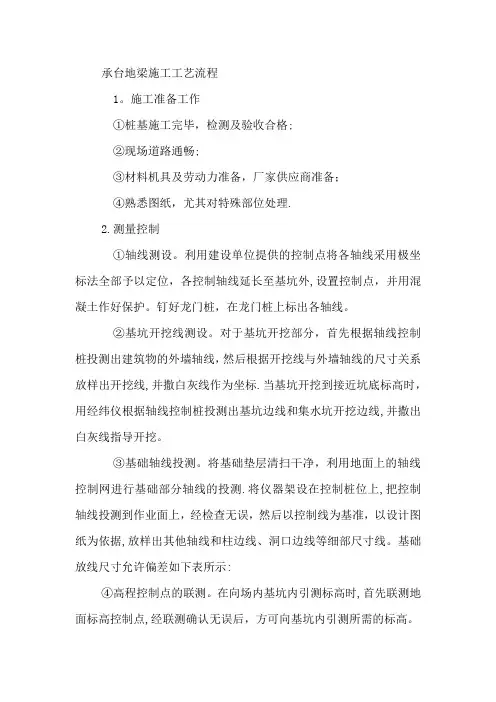

承台地梁施工工艺流程
1.施工准备工作
①桩基施工完毕，检测及验收合格；
②现场道路通畅；
③材料机具及劳动力准备，厂家供应商准备；
④熟悉图纸，尤其对特殊部位处理。
2.测量控制
①轴线测设。利用建设单位提供的控制点将各轴线采用极坐标法全部予以定位，各控制轴线延长至基坑外，设置控制点，并用混凝土作好保护。钉好龙门桩，在龙门桩上标出各轴线。
②基坑开挖线测设。对于基坑开挖部分，首先根据轴线控制桩投测出建筑物的外墙轴线，然后根据开挖线与外墙轴线的尺寸关系放样出开挖线，并撒白灰线作为坐标。当基坑开挖到接近坑底标高时，用经纬仪根据轴线控制桩投测出基坑边线和集水坑开挖边线，并撒出白灰线指导开挖。
③基础轴线投测。将基础垫层清扫干净，利用地面上的轴线控制网进行基础部分轴线的投测。将仪器架设在控制桩位上，把控制轴线投测到作业面上，经检查无误，然后以控制线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部尺寸线。基础放线尺寸允许偏差如下表所示:
④高程控制点的联测。在向场内基坑内引测标高时，首先联测地面标高控制点，经联测确认无误后，方可向基坑内引测所需的标高。
3.土方开挖
1）、开挖施工
土方开挖采用机械开挖桩土方，开挖宽度自承台或地梁边留设1米宽作业面，开挖放坡1:1.5，开挖至垫层底标高以上30cm，然后采用人工清理至垫层底标高。
2）、防雨措施
为了保证总工期，考虑土方期间可能遇到降雨，在开挖角点设置集水井，如遇降雨，安排潜水泵将承台水抽至集水井再统一排出场外。
3）、保护措施
1、承台开挖前应根据打桩记录熟悉承台桩的位置及具体标高，挖掘机操作时注意桩的保护。
2、承台周边板下桩桩顶标高与地面标高接近，挖机行走时注意桩的保护。
3、挖掘机旋转半径内严禁站人，安排专人指挥挖机。
4、每个承台挖掘机离开后方可进行人工清理，不得同时进行作业。
4．桩头处理
偏位复核土方开挖完毕后，首先对桩偏位进行复核。如果桩偏位超过规范要求，应立即组织上报监理及设计单位采取补救措施。
②截桩
桩偏位复核完毕后按照设计要求桩顶标高，并结合水电防雷接地要求进行截桩，截桩必须使用专门的截桩器，截完桩桩顶应平整。
③桩头处理
根据设计要求图集要求，桩芯上部2米填塞C30微膨胀混凝土，根据图集预先加工钢筋及钢板，切割焊接成型后放在管桩上端，通过监理隐蔽验收后，在浇筑混凝土。
5.垫层施工
①夯实
承台地梁土方机械开挖后采用人工清理，然后机械夯实。
②垫层施工
根据设计要求，承台地梁底设100mm厚C15素混凝土垫层，每边宽出基础边100mm，垫层边采用10*10木枋做模板。
6.钢筋施工
①材料准备
1、钢筋进场必须有合格证，进场前通知监理单位进场日期、
数量、炉号、批次等数量，进场后按要求抽样送检，检测合格后方可加工使用。进场钢筋应无老锈及油垢，当加工过程中发生脆断等特殊情况，还需作化学成分检验。
2、铁丝可采用20-22号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝的切断长度要满足使用要求。
3、控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等准备。
4、操作工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
②作业条件
1、按施工现场平面图的位置，将钢筋堆放场地进行清理、平整。砌筑好安放墩子，按钢筋绑扎的顺序分类堆放，并张挂材料标识牌，同时将锈蚀进行清理。
2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、当施工现场地下水位较高时，必须有排水及降水措施。
4、熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。
③施工工艺
钢筋加工→吊运至使用部位→绑扎承台底及梁钢筋→绑扎柱钢筋→绑扎承台面钢筋
1、按照图纸的要求，对钢筋进行下料，料单通过审核后开始对钢筋加工；
2、按照承台底钢筋，将加工完成的钢筋做好编号，统一运送至使用部位。
3、绑扎承台底钢筋，并绑扎与承台相连的基础梁钢筋；钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，必须保证钢筋不移位。
4、根据图纸，上部柱插筋应在承台绑扎同时预留，并按照图集要求设置预留长度并满足接头错开；
④连接方式
直径22及以下的钢筋采用搭接，直径25及以上的钢筋采用直螺纹套筒连接（套筒连接时露出套筒不超过2个丝）。钢筋锚固搭接长度按照03G010图集及图纸详图施工。
⑤保护层厚度根据设计总说明保护层厚度详见下表（单位mm）
⑥注意事项
1、钢筋原材料、直螺纹连接、焊接等均需要现场抽样送检；
2、钢筋机械接头及焊接接头的位置及百分率均需满足图集求；
3、钢筋搭接范围内箍筋需加密；
4、绑扎钢筋骨架、网眼、受力钢筋的长度等均满足规范要求；
5、注意水电及其他专业预留预埋配合；
6、其他细部做法详见图纸。
7.模板施工
①材料要求
钢管：立杆、大小横杆均采用￠48钢管，壁厚3.5mm，材质应符合规范要弯曲、变形、锈蚀钢管或已被打过孔眼的钢管不得使用。扣件：所使用的扣件应符合规范要求，扣件抗滑移能力能力[F] ≥8KN 模板：选用优质18厚胶合板木枋：采用50*100或100*100松木枋，螺栓：￠14螺栓
②承台模板
垫层浇筑完毕后在垫层上将梁边线弹线，钉压脚模板条以固定承台侧模底部。待钢筋绑扎完毕后开始支设侧模。本工程承台加固采用由内向外模板、三道水平木枋、竖向钢管加固（间距1000）、侧面设置水平横杆加斜向支撑钢管（间距1000），要求两支撑点均可靠稳定。具体细部做法详见下图
