三洋洗衣机维修手册(高清)

洗衣机故障维修手册

第一章：常见故障排查与解决方法

洗衣机作为家庭生活中必备的家电之一，在长期使用中难免会出现

一些故障。为了帮助用户更好地解决这些问题，本手册将详细介绍常

见洗衣机故障及其相应的排查与解决方法。

第一节：洗衣机无法启动

1. 电源故障：首先检查洗衣机是否插入电源，并确保电源正常。

2. 电源线故障：检查电源线是否损坏，如有问题可更换新的电源线。

3. 控制板故障：如果电源正常，但洗衣机仍无法启动，可能是控制

板故障。建议联系专业维修人员进行维修或更换。

第二节：洗衣机无法注水或排水异常

1. 水源故障：检查水源是否正常，并确保水源供应畅通。

2. 水龙头故障：检查水龙头是否打开，排除水龙头问题。

3. 水压问题：如果水压不足，可以尝试调整水压或联系专业人员解决。

4. 排水管堵塞：检查排水管是否有堵塞，清理或更换排水管。

第三节：洗衣机漏水问题

1. 漏水管连接问题：检查洗衣机底部的漏水管是否紧固，如有松动

可重新连接。

2. 门密封圈破损：检查洗衣机门密封圈是否出现破损，如有问题可

更换新的密封圈。

3. 洗衣机底部漏水孔堵塞：检查洗衣机底部的漏水孔是否被异物堵塞，清理孔口。

第四节：洗衣机无法甩干衣物

1. 衣物分布不均匀：重新分布衣物，确保衣物均匀放置在洗衣机内。

2. 转速选择问题：检查洗衣机转速选择是否正常，适当调整转速。

3. 排水管堵塞：检查排水管是否有堵塞，清理或更换排水管。

第二章：保养与清洁

为了提高洗衣机的使用寿命，更好地保护洗衣机，我们需要定期进

行保养与清洁。

第一节：清洁滤网

1. 关闭洗衣机电源，并拔出电源插头。

使用洗衣机清洗衣物是非常方便的，极大地方便了大家生活。三洋洗衣机是洗衣机行业中有名的品牌，一直致力于生产优质高效的产品，不过洗衣机都会出故障。下面介绍三洋洗衣机故障代码出现F1怎么维修。

F1故障含义：三洋洗衣机水位传感器接触不良

故障处理方法：

1，检查水位传感器的接头是否受潮。

2，如果水位传感器连线与电脑板上的插座接触不良，建议调整重新插接。

3，如果水位传感器的插片与水位传感器连线接触不良，建议调整重新插接。4，电脑板出现电路故障，建议维修或者更换电脑板。

5，水位传感器内部故障，建议更换水位传感器。

6，与售后部门联系。

三洋洗衣机其他故障代码含义：

E1：三洋洗衣机排水超时，检查排水管是否被堵。

E2：三洋洗衣机上盖没有盖好。

E3：三洋洗衣机脱水不平衡，把衣服重新抖散开来再脱水。

E4：三洋洗衣机进水超时，检查水压，进水阀是否脏堵。

E5：三洋洗衣机水温超过50度。

E6：三洋洗衣机是否使用了高泡洗衣粉。

E11、进水异常，进水20分钟没有达到设定水位。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

三洋洗衣机ED2、777故障代码维修

1、ED2报警

故障原因及现象：主控芯片与变频驱动芯片通信异常。

处理方式：

第一步，拔掉电源重新上电，确认故障现象，排除故障记忆造成的影响。

第二步，更换电脑主板，重新确认故障现象。

说明：ED2报警为主控板故障，与电器件和显示板无关，更换主板可解决问题。

2、777报警故障

原因及现象：显示板芯片与主控芯片通信异常。

处理方式：

第一步，拔掉电源重新上电，确认故障现象，排除故障记忆造成的影响。

第二步，检查显示板与主控板连接线CN8的接插件是否良好。

第三步，更换显示板，确认故障现象是否排除；第四步，更换主控板，重新确认故障现象。

说明：777报警可能为接插件接触不良、显示板故障、主控板故障造成，与电器件无关。

三洋变频滚筒洗衣机维修更换轴承图解作业

三洋变频滚筒洗衣机维修更换轴承图解作业

洗衣机型号：XQG65-L903BS

故障现象：洗衣脱水时机器噪音比较大；

故障分析：水封、轴承损坏；

原机轴承型号：6306Z（Z-铁封盖），6205RS（RS-塑胶封盖）；

原机水封型号：42 92 17 2；

更换后轴承型号：SKF 6306-2RS1，SKF 6205-2RS1；

更换后水封型号：42 92.5 17；

准备工具：螺丝刀、活板手、梅花板手—10、锤子、4分水管一小段、毛巾一条、润滑油适量、硬木板一块。

MICROCOMPUTER CONTROL

FULLY AUTOMATIC WASHING MACHINE

ASW-U94HTP Before operating this washing machine, please read these instructions carefully and completely.SPECIFICATIONS

CODE NO.301-6-421S-751-40-A SANYO Electric Co.,Ltd.

FOR WASHER WITH A 10 Amp. PLUG TOP 3 PIN

WARNING - This appliance must be earthed.

580(W) x 556(D) x 980(H) mm(ASW-U94HT)35 kg

52 litres

AC Local voltage

Dimensions

weight

Power Source

Water quantity (HIGH)

Power Consumption

Required Water Pressure

340 W

0.03 Mpa ~ 0.8 MPa

(0.3 kgf/cm ~ 8 kgf/cm )

22

IMPORTANT

對於附有 13 安培三腳插頭的洗衣機警告一本电器必须接地。

重要事项

電源線的電線是根據以下的顏色表示 :绿黄 :地線蓝 :中性線棕 :火線

Green/yellow: Earth Blue: Neutral Brown: Live

The wires in this mains lead are coloured in accordance with the following code: As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

目 录

使用说明书8

2

334～56～7

家庭用注意事项·保养须知…………………………………

装箱说明……………………………………………部件名称……………………………………………安装介绍……………………………………………功能介绍…………………………………………………

一般的使用方法 (8)

选择“过程”、“程序”的使用方法........................ 9 多种多样的功能 (10)

● 预约洗涤 (10)

● 洗涤毛毯 (10)

●洗涤液的二次使用 (10)

●变速洗功能 (10)

●漂白剂的使用 (10)

●二步净功能 (10)

●记忆功能................................................... 10 ● 喷淋漂洗 (10)

●儿童锁功能 (10)

●其它功能................................................... 10故障诊断......................................................... 11 并非故障的情况 (11)

规格……………………………………………………… 封底

售后服务………………………………………………… 封底

外形

尺寸

净

重额定洗涤容量额定电压额定输入功率

220V～50Hz 额定用水量

额定洗涤水量额定脱水容量水

压27L 新水流

0.03-1.0MPa

售后服务

1.本机自售出之日起,凭保修凭证及购机发票整机保修;

2.在保修期内,因本机质量引起的故障和损坏,由本公司免费修理;如有下列情况:①用户因搬 运、使用保管不当;②自行拆卸产品,更换零部件;③异常电压,火灾等外部因素;④不按说 明书及操作说明违规使用;⑤充当非家用产品的公用机、经营性用机(如宾馆、洗衣房的用品 或备用品等)而引起的故障或损坏，由用户自行承担责任，本公司负责收费修理;

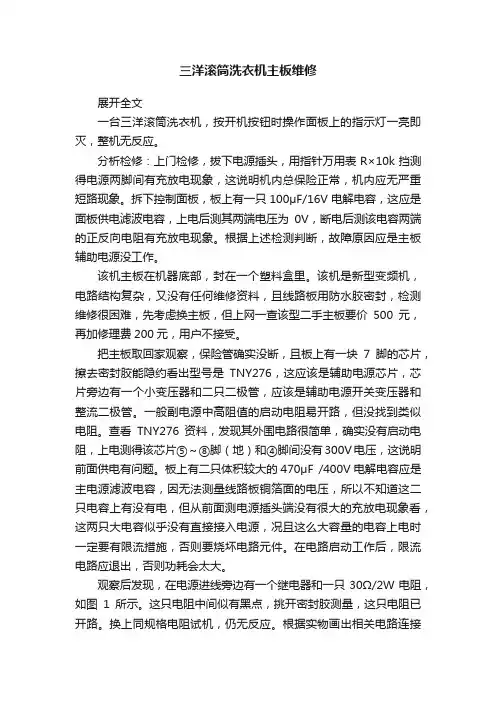

有此文修三洋滚筒洗衣机手到擒来

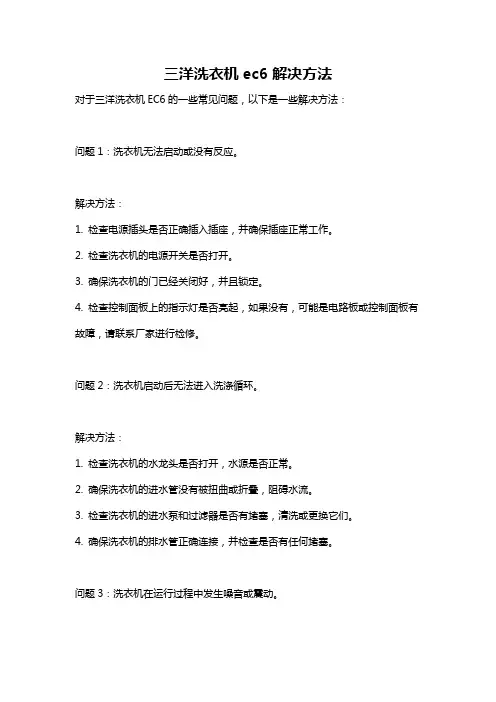

三洋滚筒洗衣机连续4秒检测不到加热管工作，或加热12分钟温度上升不大于5℃

第一步，按照E6C处理方法第一步检查继电器上线数是否差错；

第二步，拔掉继电器RL3,RL4端子上的线束，用万用表测量红色和灰色两端的电阻，如果断路可能为加热管损坏或者温度保险断路，如果短路则表示加热管损坏，正常的阻值范围应该是20欧姆左右；

第三步，重新插好线束上电，运行加热程序，12分钟报警后断电，用手感觉水温有无上升，如果水温无上升则更换主控板；

第四步，如果水温有上升，则检查热敏电阻的位置是否正确，如果正确，则将CN9电子线束拔下，用万用表测量两根黄线间热敏电阻的阻值是否断路或者短路，正常阻值应为58K欧姆欧姆左右；

第五步，如果上述一切正常，更换主控板，重新确认故障现象；127V的机器，水加热管的电阻应为20欧姆左右，220V的机器，水加热管的电阻应为27欧姆左右。须用万用表测试加热管阻值是否有异常？

三洋滚筒洗衣机连续4秒检测加热管工作，报警

处理步骤是：

第一步，检查维修时，水加热继电器RL3,RL4上的四根线束接插方向是否正确；

第二步，在断电状态下，分别测量电脑板上继电器RL3和RL4端子是否存在短路现象；

第三步，重新插接端子，用检测模式测水加热运行是否正常，在断开时是否会报警；

第四步，更换主控板，重新确认故障现象；

三洋滚筒洗衣机烘干加热管没有正常工作

处理步骤是：

第一步，拆开电脑板，检查继电器RL6线束接插件是否正确，如下图；

第二步，拔掉浅蓝和黑色线束，用万用表测量火线与浅蓝之间的阻值（正常值应为20欧姆左右），如果短路则表明加热管损坏，如果断路则加热管损坏、保护器二者都有可能损坏，需打开上盖板，逐一进行测量，进行修复；

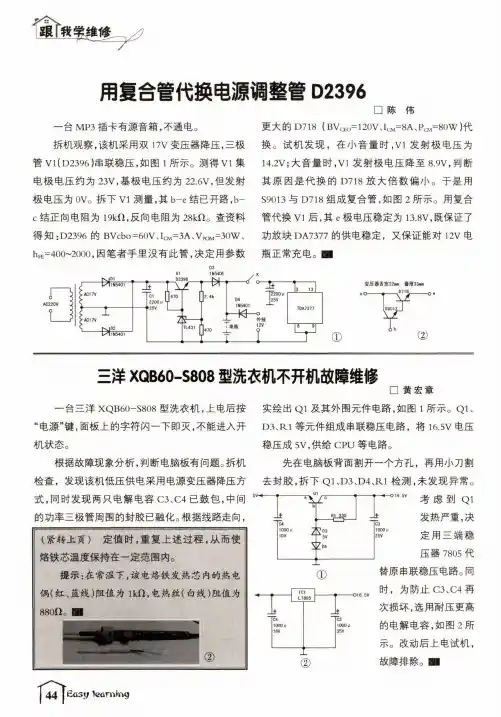

用复合管代换电源调整管D 2396

□陈伟

—台M P 3插卡有源音箱，不通电。

拆机观察，该机采用双17V 变压器降压，三极 管V 1(D 2396)串联稳压，如图1所示。测得VI 集 电极电压约为23V ,基极电压约为22.6V ,但发射 极电压为0V 。拆下VI 测量，其b -e 结已开路,b -

c 结正向电阻为19k (l ,反向电阻为28k f i 。查资料

得知：D 2396 的 BVcbozGCAMa ^SA .V p o ^SOW 、 1^=400~2000,因笔者手里没有此管，决定用参数

更大的 D 718 (BV 〇〇=120V 、I ™=8A 、P ™=8()W )代 换。试机发现，在小音量时,V I 发射极电压为 14.2V ;大音量时,V I 发射极电压降至8.9V ,判断 其原因是代换的D 718放大倍数偏小。于是用

S 9013与D 718组成复合管，如图2所示。用复合

管代换V I 后，其e 极电压稳定为13.8V ,既保证了 功放块DA 7377的供电稳定，又保证能对12V 电 瓶正常充电。M

三-獅型洗衣机不瓶故障维修□黄宏章

—台三洋X Q B 60-S 808型洗衣机，上电后按 “电源”键，面板上的字符闪一下即灭，不能进入开 机状态。

根据故障现象分析，判断电脑板有问题。拆机 检查，发现该机低压供电采用电源变压器降压方 式，同时发现两只电解电容C 3、C 4已鼓包，中间 的功率三极管周围的封胶已融化。根据线路走向，(紧转上页）定值时，重复上述过程，从而使 烙铁芯温度保持在一定范围内。

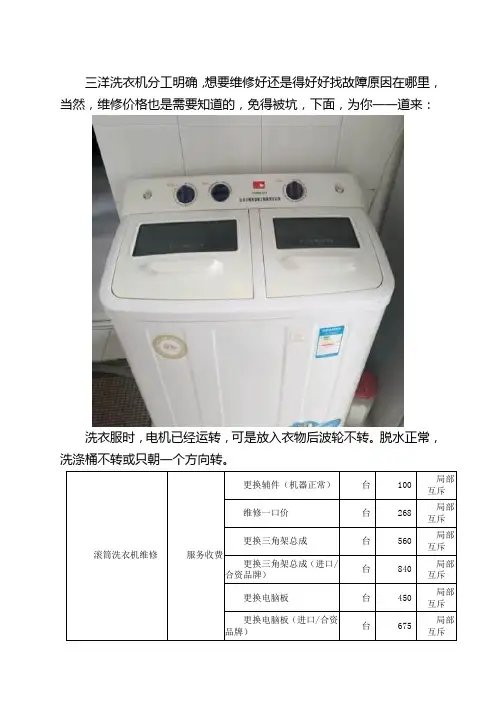

虽然三洋全自动洗衣机很方便，但是有时候故障需要维修，有人就很纳闷了，下面告诉你如何解决：

1、运输螺栓是否拆除。在使用洗衣机之前，一定要讲背面的运输螺栓拆掉，否则洗衣机运行起来不仅噪音非常大而且机身晃动会非常厉害。

2、洗衣机放置是否水平。洗衣机在安装之前，选择安装地点的特征一定要坚硬、干燥、平坦，并且要避免阳光直射，远离煤气等热源。切勿将洗衣机放在铺有地毯的底版上。

3、如不平稳，请调节底脚。洗衣机放置好之后，检查一下洗衣机是否平稳晃动，如果有晃动，则可以用力调整4个底脚直至平稳。

以上原因都不是可能有以下几点原因，要抓经维修

1、平衡块破裂

2、内筒三角架断裂

3、减震器废了

4、减震弹簧废了

洗衣机甩干时发生抖动现象，原因为：

1、甩干时，甩干桶里面的衣服没有铺放平衡，导致机子在高速旋转时，产生偏心离心力而引发的颤抖,并发出“嗒嗒嗒”碰壁的响声，严重时无法转动。

2、如果怀疑是机子制造、安装有问题，可以自己如下验证：

A_不放衣物，让它空转（甩干状态）不抖动为正常.

B_不放衣物如果继续抖动，说明动平衡没有处理好，机子本身的制造、安装有故障，应该找售后维修了。

脱水时响声非常大是因为固定脱水电机的螺钉松动了;不能正常脱水,应是拉线太松造成的。也有可能是主轴轴承坏了。

有可能是脱水桶下面转轴处有小件衣服缠住了，脱水时声音非常大，很难听，只要把脱水桶往一边扒，用手电筒照里面（脱水桶的外面），如果有衣服就做一个金属钩子

把它勾出来，有的情况是衣服太小缠在轴上用手电筒也看不见，只有把手伸下去摸一摸就知道了，还有一种情况是脱水桶下面的水封（大皮碗）内的轴套缺油了，转动时有一种金属干摩擦的声音，也很难听。

三洋滚筒洗衣机故障代码E11、E12的维修方法

1、E11报警

故障原因及现象：进水时20分钟没有达到设定水位

处理方法：第一步，检查水龙头是否打开，查看水压是否正常；

第二步，用检测模式查看进水是否流畅，进水阀是否被堵塞；

第三步，通气软管是否漏气、挤压等现象，用检测模式查看进水时频率是否随水位变化而变化（可将进水管从进水盒直接进水）；

第四步，测试接插件是否良好；

第五步，更换水位传感器，重新确认故障现象；

2、E12报警

故障原因及现象：排水时8分钟没有达到复位水位

处理方法：第一步，查看排水管是否正常放置，管内是否存在毛绒堵塞，排水不畅的现象；

第二步，用万用表测试CN6上灰色和棕色先之间的电阻是否断路，确认是否为排水泵故障；

第三步，用维修检测模式查看排水泵是否正常工作，主板继电器有无动作声音；

第四步，测试接插件是否良好；

第五步，更换排水泵，重新确认故障现象；第六步，更换主控板，重新确认故障现象；

合肥荣事达三洋电器股份有限公司

洗衣机维修手册

2003年11月17日

洗衣机的故障诊断

异常情况发生时，修理之前需要了解以下日常检查注意事项情况：

全自动洗衣机

症状日常检查注意事项

不运转●保险丝是否损坏、保险丝盒是否接触不良？

●电源线插头是否插好？

●水龙头是否打开？

不排水●排水软管是否放下？

●排水软管是否堵塞？（如插到地漏底部堵塞？）

●排水软管是否接好？

不进水● 水龙头是否打开？

● 水管是否冻结？

● 进水管口/进水阀过滤网是否堵塞？

不脱水● 洗涤衣物是否偏置？

● 排水软管是否放下？

● 洗涤上盖是否没有合上？

维修更换部件原则：

更换部件必须先从价值低的部件更换，以免进一步扩大维修损失。

全自动洗衣机故障诊断

XQB45-428，XQB46-366，XQB45-438，XQB46-376，XQB45-448，XQB46-128，XQB48-628，XQB46-148，XQB48-648，XQB50-149，XQB50-356，XQB46-138，XQB48-668，XQB46-328，XQB50-68，XQB50-98，XQB50-218，XQB50-78，XQB50-168，XQB50-158，XQB50-238，XQB50-258，XQB52-338，XQB52-348，XQB55-118，XQB55-118A，XQB55-268S，XQB60-228S，XQB60-88，XQB60-88A，XQB65-888，XQB70-388，XQB80-8S，XQB80-8SA

一、 故障现象：全部动作失灵

洗衣机维修手册

【洗衣机维修手册】

（1500字）

前言：

洗衣机是家庭中广泛使用的电器之一，但在使用过程中难免会遇到一些故障。本手册旨在为用户提供一份洗衣机维修指南，帮助他们了解常见故障的原因和解决方法。在阅读本手册之前，请确保您已经阅读了洗衣机的使用说明书，并熟悉基本的操作方法和安全注意事项。

第一章：洗衣机故障诊断

1. 无法启动

- 检查是否已插入电源并开启电源开关

- 检查洗衣机是否已正确连接到电源插座

- 检查是否按下启动按钮

- 检查保险丝是否烧断，如需要更换请参考第三章

2. 无法排水

- 检查是否有堵塞物阻碍排水管道，如有请清理

- 检查排水管道是否过长，导致排水不畅

- 检查排水泵是否工作正常，如需要更换请参考第四章

3. 漏水问题

- 检查洗衣机密封圈是否破损，如有需更换

- 检查水箱进水管道是否正确连接并紧固

- 检查洗衣机排水管道是否正确连接并紧固

4. 异常噪音

- 检查洗衣机是否放置平稳，如不平稳请调整

- 检查洗衣机底座是否稳固，如不稳固请固定

- 检查洗衣筒内是否有异物，如果有请清理

第二章：常见故障原因及解决方法

1. 洗衣机无法启动

原因：电源问题

解决方法：确保电源插座正常供电，检查插头连接是否良好，如有需要更换电源插座或插头。

2. 洗衣机无法排水

原因：堵塞或故障的排水管道、排水泵问题

解决方法：检查排水管道是否被堵塞，如有堵塞请清理；检查排水泵是否工作正常，如需要更换请联系售后服务中心。

3. 洗衣机漏水

原因：密封圈破损或水箱连接不紧

解决方法：更换破损的密封圈，确保水箱连接紧固。

4. 洗衣机发出异常噪音
