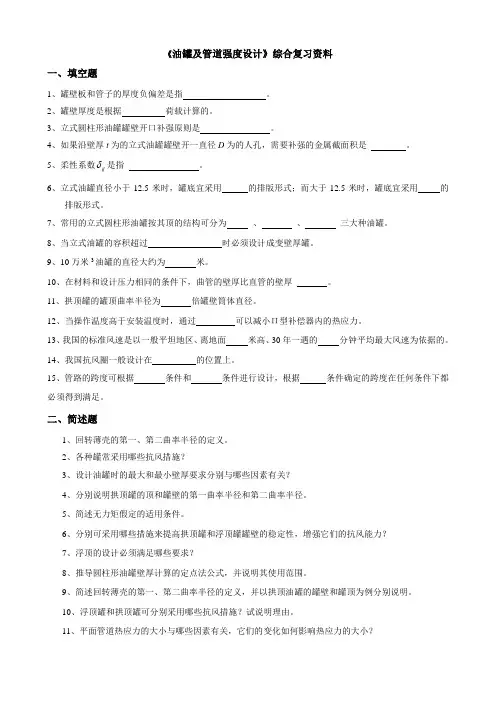

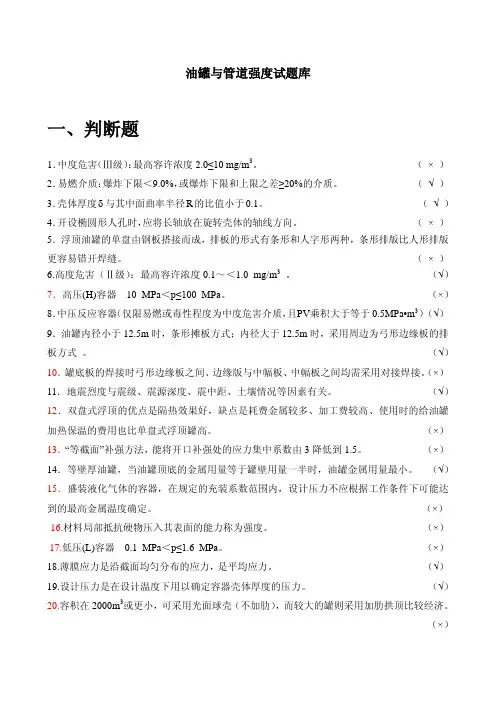

油罐及管道强度设计复习题

《油罐及管道强度设计》综合复习资料一、填空题1、罐壁板和管子的厚度负偏差是指。

2、罐壁厚度是根据荷载计算的。

3、立式圆柱形油罐罐壁开口补强原则是。

4、如果沿壁厚t为的立式油罐罐壁开一直径D为的人孔，需要补强的金属截面积是。

是指。

5、柔性系数ij6、立式油罐直径小于12.5米时，罐底宜采用的排版形式；而大于12.5米时，罐底宜采用的排版形式。

7、常用的立式圆柱形油罐按其顶的结构可分为、、三大种油罐。

8、当立式油罐的容积超过时必须设计成变壁厚罐。

9、10万米3油罐的直径大约为米。

10、在材料和设计压力相同的条件下，曲管的壁厚比直管的壁厚。

11、拱顶罐的罐顶曲率半径为倍罐壁筒体直径。

12、当操作温度高于安装温度时，通过可以减小Π型补偿器内的热应力。

13、我国的标准风速是以一般平坦地区、离地面米高、30年一遇的分钟平均最大风速为依据的。

14、我国抗风圈一般设计在的位置上。

15、管路的跨度可根据条件和条件进行设计，根据条件确定的跨度在任何条件下都必须得到满足。

二、简述题1、回转薄壳的第一、第二曲率半径的定义。

2、各种罐常采用哪些抗风措施？3、设计油罐时的最大和最小壁厚要求分别与哪些因素有关？4、分别说明拱顶罐的顶和罐壁的第一曲率半径和第二曲率半径。

5、简述无力矩假定的适用条件。

6、分别可采用哪些措施来提高拱顶罐和浮顶罐罐壁的稳定性，增强它们的抗风能力？7、浮顶的设计必须满足哪些要求？8、推导圆柱形油罐壁厚计算的定点法公式，并说明其使用范围。

9、简述回转薄壳的第一、第二曲率半径的定义，并以拱顶油罐的罐壁和罐顶为例分别说明。

10、浮顶罐和拱顶罐可分别采用哪些抗风措施？试说明理由。

11、平面管道热应力的大小与哪些因素有关，它们的变化如何影响热应力的大小？三、计算题1、一拱顶罐的拱顶为4mm 厚钢板，无加强筋，它与壁连接采用的包边角钢的横截面积F=7.28cm 2，包边角钢许用应力[σ]=160MPa ，油罐操作正压力200mm 水柱，真空度50mm 水柱，顶板自重340 N/m 2，活载荷（包括雪载）为800 N/m 2，油罐拱顶半径和罐壁直径R =D =7700mm ，顶板边缘切线与水平线的夹角ο30=α，焊缝系数η =0.85，弹性模量E =2.1×1011Pa 。

1.荷载包括：永久荷载、可变荷载、偶然荷载。

P12.地下管道产生轴向应力的原因是温度变化和环向应力的泊松效应。

P83.固定支墩的设计主要是确定它的长宽高尺寸。

确定时主要从支墩的受力平衡、支墩不倾覆、支墩下面的土壤有足够的地耐压三个方面考虑。

P124.弯道使管道增大了柔性（也即弹性）或管系热胀的可能性。

P225.弯道之所以有较大的柔性，主要是由于在弯曲半径方向，管子截面上出现了扁率。

P226.三通的开孔补强设计方法采用等面积补强法。

P267.环向应力：由管道的内压产生，在有外压的情况下，管道外压也引起环向应力。

P288.轴向应力：内压、外压、热膨胀以及其他力和弯矩都可能产生轴向力。

P289.与地下管道一样，地上管道也是根据环向应力决定壁厚，再与轴向应力组合进行校核。

P4710.垂直载荷包括管道自重、保温结构重量、管内输送介质重量、管道附件重量。

P5111.通常管道的跨度可按管子的强度和刚度两个条件来确定。

P5512.常见的补偿方式是设置一些可伸缩的装置或弯曲管段。

常见的波纹式补偿器和填料函式补偿器。

弯曲管段的结构形式有L/Z/Π/Ω型补偿器、P7013.海水对海底管道线的作用力，包括垂直力（升力）和水平力两部分，其中水平力又有速度力（阻力）和惯性力两项。

P8914.将海底管道埋置于海底面以下，可以不再受波浪、潮流的直接作用，从而获得管道在海底的稳定性。

P9815.有时可确认利用锚杆将管道与岩盘基础锚固在一起，或是利用螺旋锚杆将管道与坚硬土基锚固在一起，用以保持管道在近岸区段海底面上的稳定性。

P10016.管道产生屈曲的原因，通常有外压作用下的弹性失稳、机械作用或管道本身缺陷造成的局部屈曲、弯曲屈曲和像“压杆”一样的纵向屈曲等。

P12117.在海洋管道敷设过程中，特别是深水管道，选定合理的δD(径厚比)是极为重要的，有时可以通过物理模型实验取得有关参数。

P13718.地震主要通过断层错动、土壤液化和地面振动影响管道。

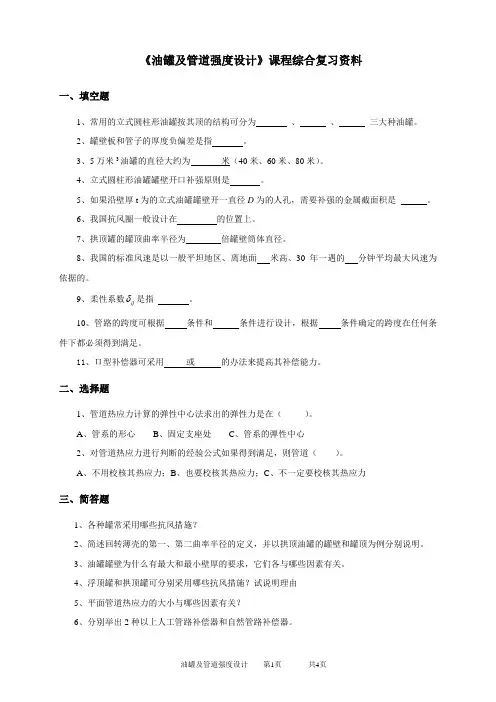

《油罐及管道强度设计》课程综合复习资料
一、填空题
1、常用的立式圆柱形油罐按其顶的结构可分为、、三大种油罐。

2、罐壁板和管子的厚度负偏差是指。

3、5万米3油罐的直径大约为米（40米、60米、80米）。

4、立式圆柱形油罐罐壁开口补强原则是。

5、如果沿壁厚t为的立式油罐罐壁开一直径D为的人孔，需要补强的金属截面积是。

6、我国抗风圈一般设计在的位置上。

7、拱顶罐的罐顶曲率半径为倍罐壁筒体直径。

8、我国的标准风速是以一般平坦地区、离地面米高、30年一遇的分钟平均最大风速为依据的。

是指。

9、柔性系数
ij
10、管路的跨度可根据条件和条件进行设计，根据条件确定的跨度在任何条件下都必须得到满足。

11、Π型补偿器可采用或的办法来提高其补偿能力。

二、选择题
1、管道热应力计算的弹性中心法求出的弹性力是在（）。

A、管系的形心
B、固定支座处
C、管系的弹性中心
2、对管道热应力进行判断的经验公式如果得到满足，则管道（）。

A、不用校核其热应力；
B、也要校核其热应力；
C、不一定要校核其热应力
三、简答题
1、各种罐常采用哪些抗风措施？
2、简述回转薄壳的第一、第二曲率半径的定义，并以拱顶油罐的罐壁和罐顶为例分别说明。

3、油罐罐壁为什么有最大和最小壁厚的要求，它们各与哪些因素有关。

4、浮顶罐和拱顶罐可分别采用哪些抗风措施？试说明理由
5、平面管道热应力的大小与哪些因素有关？
6、分别举出2种以上人工管路补偿器和自然管路补偿器。

油罐及管道强度设计第1页共4页。

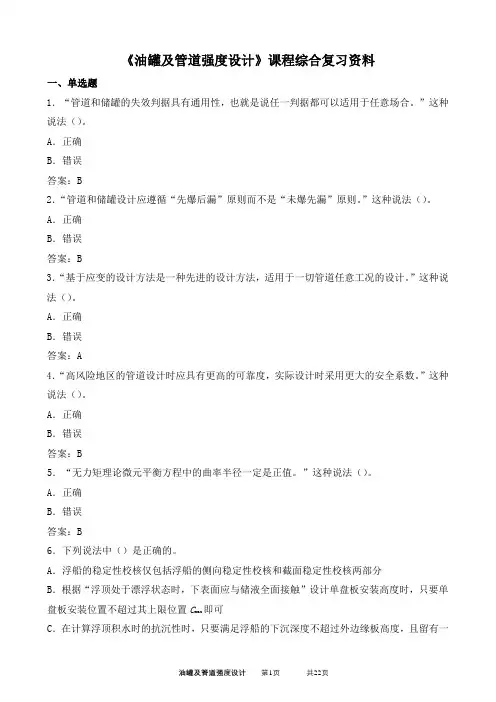

《油罐及管道强度设计》课程综合复习资料一、单选题1．“管道和储罐的失效判据具有通用性，也就是说任一判据都可以适用于任意场合。

”这种说法（）。

A．正确B．错误答案：B2．“管道和储罐设计应遵循“先爆后漏”原则而不是“未爆先漏”原则。

”这种说法（）。

A．正确B．错误答案：B3．“基于应变的设计方法是一种先进的设计方法，适用于一切管道任意工况的设计。

”这种说法（）。

A．正确B．错误答案：A4．“高风险地区的管道设计时应具有更高的可靠度，实际设计时采用更大的安全系数。

”这种说法（）。

A．正确B．错误答案：B5．“无力矩理论微元平衡方程中的曲率半径一定是正值。

”这种说法（）。

A．正确B．错误答案：B6．下列说法中（）是正确的。

A．浮船的稳定性校核仅包括浮船的侧向稳定性校核和截面稳定性校核两部分B．根据“浮顶处于漂浮状态时，下表面应与储液全面接触”设计单盘板安装高度时，只要单盘板安装位置不超过其上限位置C max即可C．在计算浮顶积水时的抗沉性时，只要满足浮船的下沉深度不超过外边缘板高度，且留有一定裕量即可答案：C7．进行下节点强度校核时，下节点处的计算应力不宜超过（）。

A．2σsB．σsC．0.9σsD．[σ]答案：C8．圆柱形储罐罐壁下节点处的环向应力为（）。

A．接近于零B．C．约等于该处的弯曲应力D．约等于该处的剪切应力答案：A9．Π型补偿器可采用（）的办法来提高其补偿能力。

A．预先拉伸或预先压缩B．预先弯曲答案：A10．下列（）补偿器补偿能力最大。

A．L形补偿器B．Π型补偿器C．波纹管式补偿器D．球形补偿器答案：B11．下列（）补偿器可用于大压力的油气管道。

A．L形补偿器B．Π型补偿器C．波纹管式补偿器D．球形补偿器答案：B12．储罐和管道的连接一般使用（）补偿器。

A ．L 形补偿器 B ．Π型补偿器 C ．波纹管式补偿器 D ．球形补偿器 答案：C13．当[]cr P P >时，将式cr[]PP 按（）方法取整之后得到的的数值即为需要设置的中间抗风圈的数量。

绪论：失效机理：1材料：A塑性失稳 B断裂 C应力腐蚀开裂 D氢致开裂 E裂纹的动态扩展。

2结构--丧失稳定性。

A塑性失稳：由于变形引起的截面几何尺寸的改变导致的丧失平衡的现象。

B断裂：由裂纹的不稳定扩展造成的，裂纹残生的原因：制造--焊缝，母材缺陷（气孔，夹渣，未焊透，分层）施工--机械损伤（表面划度，凹坑）运行--腐蚀环境。

C疲劳：材料在交变作用下的破坏，原因：内压变化--间歇输送，正反输送，输气：外力变化--风载荷（跨越管段），卡曼涡游震动（悬空管段），埋于公路下未夹套管管道。

D应力腐蚀开裂：基本条件：局部环境，敏感援建：应力条件：114MM--1067MM，t：3.2MM--9.4MM。

强度等级241μPa--480μPa 电阻焊:双面埋弧焊E氢致开裂:H2S--酸性环境,腐蚀产生氢侵入钢内而产生的裂纹.F:裂纹的动态扩展，输气管道特有的现象，脆性断裂：平断口，塑形区尺寸小，低韧性，多焊接缺陷，延性断裂：宏观塑性变形大，焊缝母材的缺陷部位。

止裂原理：止裂还是快速，持续扩展，取决于裂纹的扩扎速度V1，馆内介质在管道破裂的时候的减压波的速度V2，V1＞V2是快速扩展，V1＜V2止裂。

减压波380--440MM/S。

油1500MM/S管道的结构失稳：1轴向载荷--轴向失稳。

2外压--径向失稳。

3弯曲--径向失稳。

4联合载荷--径向失稳地下管道：地下敷设的好处：施工简单，占地面积小，节省投资，埋于地下的管道容易保护，不影响交通和农耕，因此被长距离油气管道和矿场集输管道普遍采用1：地下敷设管道的埋设深度综合考虑农耕深度，地面负荷，热油管你到对土壤保温与约束等因素，一般情况下管顶覆盖土层厚度为1--1.2M，热油管道管顶埋深取为1.2M，管道顶部距铁轨不小于1.3M。

距公路不小于1M，管道埋在略低于冰冻线处。

2：当要求管道平面走向或高度发生变化时，采用弹性敷设或弯头。

3：弹性敷设是利用管道在外力或自重作用下产生弹性弯曲变形来改变管道的走向或适应高程的变化。

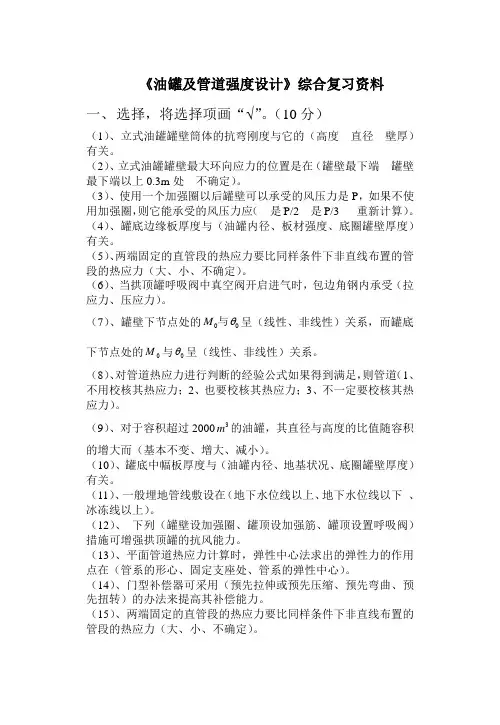

《油罐及管道强度设计》综合复习资料一、 选择，将选择项画“√”。

（10分）（1）、立式油罐罐壁筒体的抗弯刚度与它的（高度 直径 壁厚）有关。

（2）、立式油罐罐壁最大环向应力的位置是在（罐壁最下端 罐壁最下端以上0.3m 处 不确定）。

（3）、使用一个加强圈以后罐壁可以承受的风压力是P ，如果不使用加强圈，则它能承受的风压力应（ 是P/2 是P/3 重新计算）。

（4）、罐底边缘板厚度与（油罐内径、板材强度、底圈罐壁厚度）有关。

（5）、两端固定的直管段的热应力要比同样条件下非直线布置的管段的热应力（大、小、不确定）。

（6）、当拱顶罐呼吸阀中真空阀开启进气时，包边角钢内承受（拉应力、压应力）。

（7）、罐壁下节点处的00θ与M 呈（线性、非线性）关系，而罐底下节点处的0M 与0θ呈（线性、非线性）关系。

（8）、对管道热应力进行判断的经验公式如果得到满足，则管道（1、不用校核其热应力；2、也要校核其热应力；3、不一定要校核其热应力）。

（9）、对于容积超过20003m 的油罐，其直径与高度的比值随容积的增大而（基本不变、增大、减小）。

（10）、罐底中幅板厚度与（油罐内径、地基状况、底圈罐壁厚度）有关。

（11）、一般埋地管线敷设在（地下水位线以上、地下水位线以下 、冰冻线以上）。

（12）、 下列（罐壁设加强圈、罐顶设加强筋、罐顶设置呼吸阀）措施可增强拱顶罐的抗风能力。

（13）、平面管道热应力计算时，弹性中心法求出的弹性力的作用点在（管系的形心、固定支座处、管系的弹性中心）。

（14）、门型补偿器可采用（预先拉伸或预先压缩、预先弯曲、预先扭转）的办法来提高其补偿能力。

（15）、两端固定的直管段的热应力要比同样条件下非直线布置的管段的热应力（大、小、不确定）。

二、填空题（2’×15=30’）1、常用的立式圆柱形油罐按其顶的结构可分为、、三大种油罐。

2、为满足强度要求，罐壁下节点处的轴向应力σ与其材料屈服极σ的关系为。

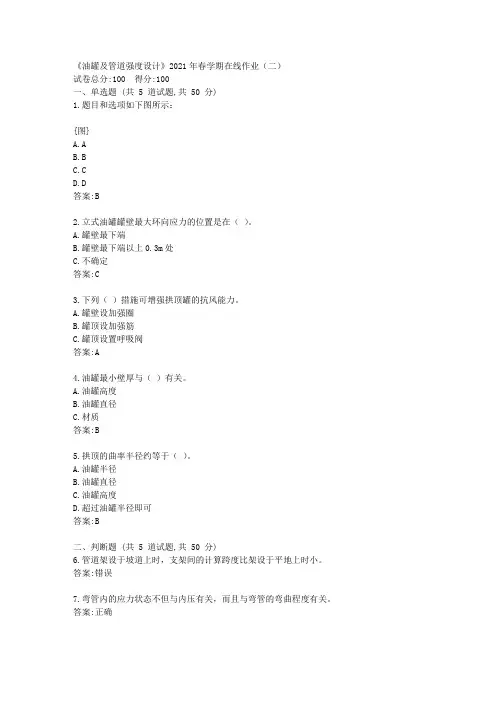

《油罐及管道强度设计》2021年春学期在线作业（二）
试卷总分:100 得分:100
一、单选题 (共 5 道试题,共 50 分)
1.题目和选项如下图所示：
{图}
A.A
B.B
C.C
D.D
答案:B
2.立式油罐罐壁最大环向应力的位置是在（）。

A.罐壁最下端
B.罐壁最下端以上0.3m处
C.不确定
答案:C
3.下列（）措施可增强拱顶罐的抗风能力。

A.罐壁设加强圈
B.罐顶设加强筋
C.罐顶设置呼吸阀
答案:A
4.油罐最小壁厚与（）有关。

A.油罐高度
B.油罐直径
C.材质
答案:B
5.拱顶的曲率半径约等于（）。

A.油罐半径
B.油罐直径
C.油罐高度
D.超过油罐半径即可
答案:B
二、判断题 (共 5 道试题,共 50 分)
6.管道架设于坡道上时，支架间的计算跨度比架设于平地上时小。

答案:错误
7.弯管内的应力状态不但与内压有关，而且与弯管的弯曲程度有关。

答案:正确
8.两固定端之间的直管道若温度应力（也叫热应力）过大，则设计时应增加管道壁厚。

答案:错误
9.按强度条件设计管道跨度时，可按塑性抗弯截面系数进行设计，此时计算出的跨度稍短，更有利于管道安全。

答案:错误
10.地下管道应埋设在地下水位线以上，冰冻线以下。

答案:正确。

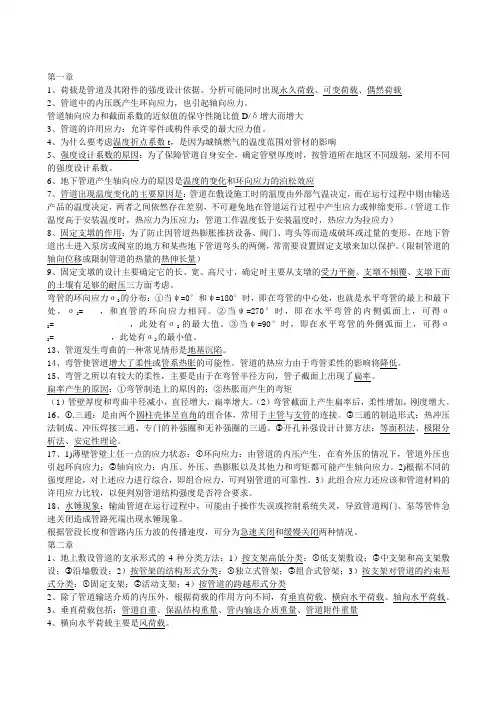

第一章1、荷载是管道及其附件的强度设计依据。

分析可能同时出现永久荷载、可变荷载、偶然荷载2、管道中的内压既产生环向应力，也引起轴向应力。

管道轴向应力和截面系数的近似值的保守性随比值D/δ增大而增大3、管道的许用应力：允许零件或构件承受的最大应力值。

4、为什么要考虑温度折点系数t，是因为城镇燃气的温度范围对管材的影响5、强度设计系数的原因：为了保障管道自身安全，确定管壁厚度时，按管道所在地区不同级别，采用不同的强度设计系数。

6、地下管道产生轴向应力的原因是温度的变化和环向应力的泊松效应7、管道出现温度变化的主要原因是：管道在敷设施工时的温度由外部气温决定，而在运行过程中则由输送产品的温度决定，两者之间依然存在差别，不可避免地在管道运行过程中产生应力或伸缩变形。

（管道工作温度高于安装温度时，热应力为压应力；管道工作温度低于安装温度时，热应力为拉应力）8、固定支墩的作用：为了防止因管道热膨胀推挤设备、阀门、弯头等而造成破坏或过量的变形，在地下管道出土进入泵房或阀室的地方和某些地下管道弯头的两侧，常需要设置固定支墩来加以保护。

（限制管道的轴向位移或限制管道的热量的热伸长量）9、固定支墩的设计主要确定它的长、宽、高尺寸，确定时主要从支墩的受力平衡、支墩不倾覆、支墩下面的土壤有足够的耐压三方面考虑。

弯管的环向应力σ2的分布：①当ψ=0°和ψ=180°时，即在弯管的中心处，也就是水平弯管的最上和最下处，σ2= ，和直管的环向应力相同。

②当ψ=270°时，即在水平弯管的内侧弧面上，可得σ2= ，此处有σ2的最大值。

③当ψ=90°时，即在水平弯管的外侧弧面上，可得σ2= ，此处有σ2的最小值。

13、管道发生弯曲的一种常见情形是地基沉陷。

14、弯管使管道增大了柔性或管系热胀的可能性。

管道的热应力由于弯管柔性的影响将降低。

15、弯管之所以有较大的柔性，主要是由于在弯管半径方向，管子截面上出现了扁率。

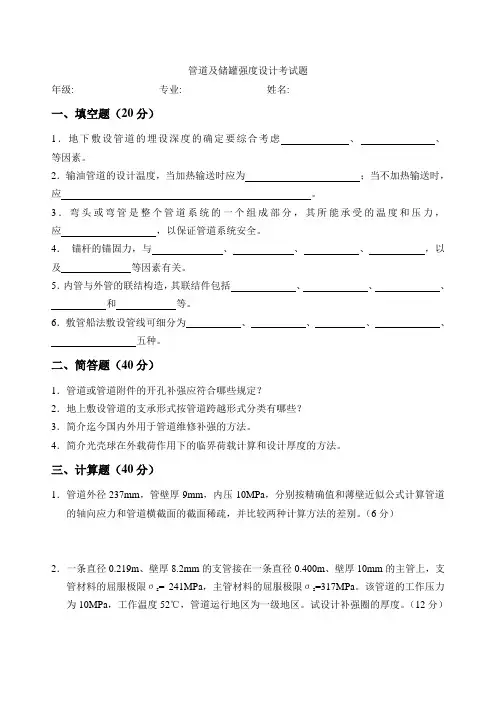

管道及储罐强度设计考试题年级: 专业: 姓名:一、填空题（20分）1．地下敷设管道的埋设深度的确定要综合考虑、、等因素。

2．输油管道的设计温度，当加热输送时应为；当不加热输送时，应。

3．弯头或弯管是整个管道系统的一个组成部分，其所能承受的温度和压力，应，以保证管道系统安全。

4．锚杆的锚固力，与、、、，以及等因素有关。

5．内管与外管的联结构造，其联结件包括、、、和等。

6．敷管船法敷设管线可细分为、、、、五种。

二、简答题（40分）1．管道或管道附件的开孔补强应符合哪些规定？2．地上敷设管道的支承形式按管道跨越形式分类有哪些？3．简介迄今国内外用于管道维修补强的方法。

4．简介光壳球在外载荷作用下的临界荷载计算和设计厚度的方法。

三、计算题（40分）1．管道外径237mm，管壁厚9mm，内压10MPa，分别按精确值和薄壁近似公式计算管道的轴向应力和管道横截面的截面稀疏，并比较两种计算方法的差别。

（6分）2．一条直径0.219m、壁厚8.2mm的支管接在一条直径0.400m、壁厚10mm的主管上，支管材料的屈服极限σs= 241MPa，主管材料的屈服极限σs=317MPa。

该管道的工作压力为10MPa，工作温度52℃，管道运行地区为一级地区。

试设计补强圈的厚度。

（12分）3．设油罐进出油管线为φ159×4.5 钢管，钢管材料的弹性模量为197.5GPa，热胀系数为1.22×10-51/℃，操作温度为100℃，若安装温度为0℃，当管线在1点处固定时，求管线的热应力和对油罐的推力。

（10分）4．已知有效波的高度H0=3.05m，有效波的周期T=10s，水深d=30.5m，波的方向和管子垂直。

其余参数为管子直径D=0.305m，海床坡度=0。

假定海堤围年地图，摩擦系数μ=0.5。

是根据以上条件确定管道受到的动水作用力。

（12分）。

油罐及管道强度设计一、填空1、常用的立式圆柱形油罐按其顶的结构可分为拱顶罐、外浮顶罐、内浮顶罐三大种油罐。

2、罐壁板和管子的厚度负偏差是指实际厚度与公称厚度之差。

3、罐壁厚度是根据最大环向应力荷载计算的。

4、立式圆柱形油罐罐壁开口补强原则是等截面原则。

5、如果沿壁厚t为的立式油罐罐壁开一直径D为的人孔，需要补强的金属截面积是Dt 。

6、拱顶罐的罐顶曲率半径为0.8~1.2 倍罐壁筒体直径。

是指j方向的单位载荷在i向产生的位移。

7、柔性系数ij8、我国的标准风速是以一般平坦地区，离地面10米高30年一遇的10分钟平均最大风速为依据9、我国的抗风圈一般设计在包边角钢以下1m的位置上。

10、立式油罐直径小于12.5米时，罐底宜采用由矩形的中幅板和边缘板组成的条形排版形式，而大于12.5米时，罐底宜采用周边为拱形边缘板的排版形式。

二、简述题1、回转薄壳的第一、第二曲率半径的定义，第一曲率半径：径线本身的曲率半径。

第二曲率半径：从回转壳上的点沿法线到回转轴的距离。

2. 油罐罐壁为什么有最大和最小壁厚的要求，它们各与哪些因素有关。

最大壁厚要求：由于现场难以进行回火处理，但要保证焊缝质量。

与材质和最低使用温度有关。

最小壁厚要求：为了满足安装和使用要求。

与油罐直径有关。

3. 各种罐采用哪些抗风措施？拱顶罐：设置加强圈，适当增加壁厚，尽量不空罐。

外浮顶罐：设置抗风圈，设置加强圈，适当增加壁厚，尽量不空罐。

4. 平面管道热应力的大小与哪些因素有关，它们的变化如何影响热应力的大小？平面管道热应力与温差，管系形状，补偿器设置，冷紧、约束状况等有关。

5. 浮顶的设计必须满足哪些要求？（1）对于单盘式浮顶，设计时应做到单盘板和任意两个相邻舱室同时破坏时浮顶不沉没，对于双盘式浮顶，设计应做到任意两个舱室同时破坏时浮顶不沉没2、在整个罐顶面积上有250mm降雨量的水积存在单盘上时浮顶不沉没3、在正常操作条件下，单盘与储液之间不存在油气空间。

1、立式圆柱型储罐:拱顶、内浮顶、外浮顶。

单盘式浮顶，适用于大容量油罐，省钢材。

双盘式浮顶，适用于小、特大型油罐，刚度大，隔热好，排水顺畅。

内浮顶优点：有效防止风沙雨雪，减少蒸发损耗；缺点：钢板耗量大，施工要求高，维修不便，不宜大型化。

球型储罐：适用于高压气体。

低压气柜：低压气体。

2、金属油罐大型化优势：节省材料、节约投资、占地面积小、节省配件和罐区管网、便于操作管理。

3、无力矩理论：N φR 1+N θR 2=−q z 2πrN φsinφ−2πr 0N φ0sinφ0+∫2πR 1R 2φφ0sinφ(q x sinφ+q z cosφ)dφ=04、立式圆柱形储罐壁厚设计：设计温度不高于90，大于最低月平均温度加13；设计压力：负压不大于0.25kpa ，正压不超过罐顶及附件总量一般为2kpa ；设计荷载；厚度附加量：C A =C 1+C 2 C1为腐蚀余量，C2钢材允许的负偏差。

5、罐壁排版与连接：纵向焊缝和环向焊缝定点法 设计厚度试水厚度设计温度下许用应力，常温许用应力焊接头系数=0.9变点法：须满足 （t 为底圈板有效厚度不包括附加量）6、储罐高度和直径设计：当等壁厚储罐用钢量最小时，罐顶底用钢量之和是管壁用钢量一半。

最省材料的壁厚计算式：7、开孔补强：等面积补强方法：相同材质的钢板做补强板，补强板的有效补强面积不小于孔口的截面积。

有效补强面积范围：沿罐壁竖向，开孔中心线上下各一倍开孔直径；沿管轴向方向，壁表面内外两侧各四倍管壁厚度。

包括：管壁富于壁厚提供的面积；补强板面积；接管富于提供面积；焊接金属面积。

接管直径小于50mm 可不进行补强 8、抗风圈设计：包边角钢下1m 为顶部抗风圈。

浮顶罐设计外压中间抗风圈数量 抗风圈与管壁环焊缝不小于150mm.阶梯型变截面罐H---等壁厚罐HE 9、立式圆柱形储罐罐底设计。

排版：直径<12.5m 不设环形边缘板，>相反。

罐底边缘板伸出罐底长度C(50-100mm)。

长风破浪会有时，直挂云帆济沧海。

住在富人区的她中国石油大学（华东）智慧树知到“油气储运工程”《油罐及管道强度设计》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.立式油罐罐壁最大环向应力的位置是在()。

A.罐壁最下端B.罐壁最下端以上0.3m处C.不确定2.地上架设的管道内所受的最大弯曲应力位于支架的中间位置，因为此处管道的挠度最大。

()A.错误B.正确3.地下管道应埋设在地下水位线以上，冰冻线以下。

()A.错误B.正确4.一弯管与同材质、同直径、同壁厚的直管道连接在一起，弯管上的最大环向应力比直管上的最大环向应力小。

()A.错误B.正确5.工作压力相同的管道，若采用相同的管材，则直径越大壁厚越薄。

()A.错误B.正确6.两固定端之间的直管道若温度应力(也叫热应力)过大，则设计时应增加管道壁厚。

()A.错误B.正确7.按强度条件设计管道跨度时，可按塑性抗弯截面系数进行设计，此时计算出的跨度稍短，更有利于管道安全。

()A.错误B.正确8.一般来说，油罐容积与罐壁高度符合()曲线。

A.AB.BC.CD.D9.管道架设于坡道上时，支架间的计算跨度比架设于平地上时小。

()A.错误B.正确10.拱顶的曲率半径约等于()。

A.油罐半径B.油罐直径C.油罐高度D.超过油罐半径即可第1卷参考答案一.综合考核1.参考答案：C2.参考答案：A3.参考答案：B4.参考答案：A长风破浪会有时，直挂云帆济沧海。

住在富人区的她5.参考答案：A6.参考答案：A7.参考答案：A8.参考答案：B9.参考答案：A10.参考答案：B。

管道及储罐强度设计（第二次）改动的地方:简答题第三题，计算题第一题，计算题第十一题名词解释1.工作压力在正常操作条件下，容器可能达到的最高压力2．材料强度是指载荷作用下材料抵抗永久变形和断裂的能力。

屈服点和抗拉强度是钢材常用的强度判据。

3．储罐的小呼吸罐内储液(油品)在没有收、发作业静止储存情况下，随着环境气温、压力在一天内昼夜周期变化，罐内气相温度、储液(油品)的蒸发速度、蒸气(油气)浓度和蒸气压力也随着变化，这种排出或通过呼吸阀储液蒸气(油气)和吸入空气的过程叫做储罐的小呼吸4.自限性局部屈服或小量塑性变形就可以使变形连续条件得到局部或全部的满足，塑性变形不再继续发展并以此缓解以致完全消除产生这种应力的原因。

5．无力矩理论(薄膜理论)假定壁厚与直径相比小得多，壳壁象薄膜一样，只能承受拉(压)应力弯曲内力的影响，而不能承受弯矩和弯曲应力，或者说，忽略这样计算得到的应力，称薄膜应力。

6．壳体中面壳体厚度中点构成的曲面，中面与壳体内外表面等距离。

7．安全系数考虑到材料性能、载荷条件、设计方法、加工制造和操作等方面的不确定因素而确定的质量保证系数。

8．容器最小壁厚由刚度条件确定，且不包括腐蚀裕量的最小必须厚度。

(1)对碳素钢、低合金钢制容器：(2)对高合金钢制容器：不小于2mm(3)对封头：9.一次应力一次应力:由于压力和其他机械荷载所引起与内力、内力矩平衡所产生的，法向或切向应力，随外力荷载的增加而增加。

10.储罐的小呼吸损耗罐内储液(油品)在没有收、发作业静止储存情况下，随着环境气温、压力在一天内昼夜周期变化，罐内气相温度、储液(油品)的蒸发速度、蒸气(油气)浓度和蒸气压力也随着变化，这种排出或通过呼吸阀储液蒸气(油气)和吸入空气的过程所造成的储液(油品)损耗称作储罐小呼吸损耗11耦联振动周期和波面晃动周期耦联振动周期：罐内液体和储罐结合在一起的第一振动周期。

波面晃动周期：罐内储液的晃动一次的时间12压力容器工艺设计工艺设计1.根据原始参数和工艺要求选择容器形式，要求能够完成生产任务、有较好的经济效益;2.通过工艺计算确定主要尺寸。

XXX《油罐及管道强度设计》2015年春学期在线作业(一)答案油罐及管道强度设计》2015年春学期在线作业（一）一、判断题（共10道试题，共100分。

）1.长距离埋地管道在入土一定距离后，就有可能被土壤完全嵌固。

完全嵌固的管道内的热应力固定不变。

A.错误B.正确正确答案：A2.工作压力相同的管道，若采用相同的管材，则直径越大壁厚越薄。

A.错误B.正确正确答案：A3.两固定端之间的直管道若温度应力（也叫热应力）过大，则设计时应增加管道壁厚。

A.错误B.正确正确答案：A4.一弯管与同材质、同直径、同壁厚的直管道连接在一起，弯管上的最大环向应力比直管上的最大环向应力小。

A.错误B.正确正确答案：A5.两固定端之间的直管道内的热应力不但与管材、管长和温差（操作温度与安装温度之差）有关，而且还与安装时对管道的拉伸程度以及固定端的约束程度有关。

A.错误B.正确正确答案：B6.若弯管受到弯矩的作用，则弯管内不但有横向弯曲应力而且还有纵向弯曲应力。

A.错误B.正确正确谜底：B7.地上架设的管道内所受的最大弯曲应力位于支架的中央位置，由于此处管道的挠度最大。

A.错误B.正确正确谜底：A8.两牢固端之间架设管道，在其余条件相同的条件下，假定L型的管道比架设直管道有利于减小管内热应力。

A.错误B.正确正确谜底：B9.地下管道应埋设在地下水位线以上，冰冻线以下。

A.错误B.正确正确答案：B10.管道架设于坡道上时，支架间的计算跨度比架设于高山上时小。

A.错误B.正确。

东北石油大学油罐及管道设计期末考试题一、填空题1、常用的立式圆柱形油罐按其顶的结构可分为、、三大种油罐。

2、罐壁板和管子的厚度负偏差是指。

3、5万米3油罐的直径大约为米(40米、60米、80米)。

4、立式圆柱形油罐罐壁开口补强原则是。

5、如果沿壁厚t为的立式油罐罐壁开一直径D为的人孔，需要补强的金属截面积是。

6、我国抗风圈一般设计在的位置上。

7、拱顶罐的罐顶曲率半径为倍罐壁简体直径。

8、我国的标准风速是以一般平坦地区、离地面米高、30年一遇的分钟平均最大风速为依据的是指。

9、柔性系数。

10、管路的跨度可根据条件和条件进行设计，根据条件确定的跨度在任何条件下都必须得到满足。

11、∩型补偿器可采用或的办法来提高其补偿能力。

二、简答题1、各种罐常采用哪些抗风措施?2、简述回转薄壳的第一、第二曲率半径的定义，并以拱顶油罐的罐壁和罐顶为例分别说明。

3、油罐罐壁为什么有最大和最小壁厚的要求，它们各与哪些因素有关。

4、浮顶罐和拱顶罐可分别采用哪些抗风措施?试说明理由5、平面管道热应力的大小与哪些因素有关?6、分别举出2种以上人工管路补偿器和自然管路补偿器。

三、计算题1、一拱顶罐的拱顶为4mm厚钢板，无加强筋，它与壁连接采用的包边角钢的横截面积F =7.28cm2、包边角钢许用应力[σ]=160MPa，油罐操作正压力200mm 水柱，真空度50mm水柱，顶板自重340 N/m2，活载荷(包括雪载)为800N/m2，油罐拱顶半径和罐壁直径R=D=7700mm，顶板边缘切线与水平线的夹角30=a，焊缝系数η=0.85，弹性模量E =2.1x1011 Pa。

(1)验算拱顶的稳定性;(2)包边角钢是否满足强度要求。

3、推导圆柱形油罐壁厚计算的定点法公式，并说明其使用范围。

4、管道外径237mm，管壁厚9mm，内压10MPa,分别按精确值和薄壁近似公式计算管道的轴向应力和管道横截面的截面稀疏，并比较两种计算方法的差别。

5、一条直径0.219m、壁厚8.2mm的支管接在一条直径0.400m、壁厚10mm的主管上，支管材料的屈服极限σs= 241MPa，主管材料的屈服极限σs=317MPa。
