电厂电气试题3带答案

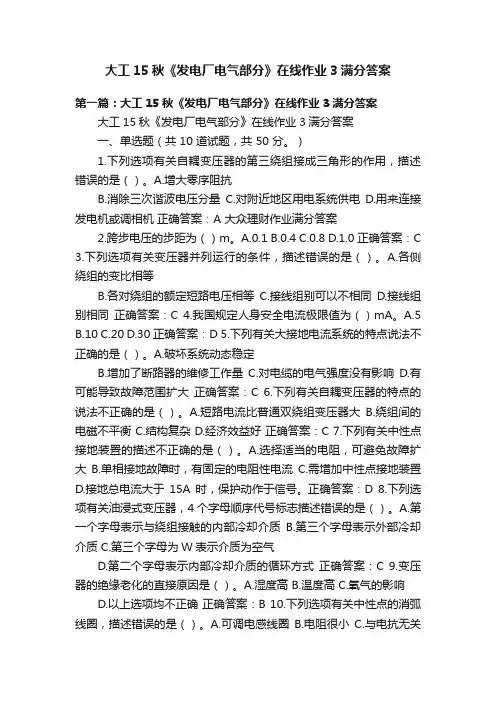

大工15秋《发电厂电气部分》在线作业3满分答案第一篇：大工15秋《发电厂电气部分》在线作业3满分答案大工15秋《发电厂电气部分》在线作业3满分答案一、单选题（共 10 道试题，共 50 分。

）1.下列选项有关自耦变压器的第三绕组接成三角形的作用，描述错误的是（）。

A.增大零序阻抗B.消除三次谐波电压分量C.对附近地区用电系统供电D.用来连接发电机或调相机正确答案：A 大众理财作业满分答案2.跨步电压的步距为（）m。

A.0.1 B.0.4 C.0.8 D.1.0 正确答案：C3.下列选项有关变压器并列运行的条件，描述错误的是（）。

A.各侧绕组的变比相等B.各对绕组的额定短路电压相等C.接线组别可以不相同D.接线组别相同正确答案：C 4.我国规定人身安全电流极限值为（）mA。

A.5 B.10 C.20 D.30 正确答案：D 5.下列有关大接地电流系统的特点说法不正确的是（）。

A.破坏系统动态稳定B.增加了断路器的维修工作量C.对电缆的电气强度没有影响D.有可能导致故障范围扩大正确答案：C 6.下列有关自耦变压器的特点的说法不正确的是（）。

A.短路电流比普通双绕组变压器大B.绕组间的电磁不平衡 C.结构复杂 D.经济效益好正确答案：C 7.下列有关中性点接地装置的描述不正确的是（）。

A.选择适当的电阻，可避免故障扩大B.单相接地故障时，有固定的电阻性电流C.需增加中性点接地装置D.接地总电流大于15A时，保护动作于信号。

正确答案：D 8.下列选项有关油浸式变压器，4个字母顺序代号标志描述错误的是（）。

A.第一个字母表示与绕组接触的内部冷却介质B.第三个字母表示外部冷却介质 C.第三个字母为W表示介质为空气D.第二个字母表示内部冷却介质的循环方式正确答案：C 9.变压器的绝缘老化的直接原因是（）。

A.湿度高 B.温度高 C.氧气的影响D.以上选项均不正确正确答案：B 10.下列选项有关中性点的消弧线圈，描述错误的是（）。

《发电厂电气部分》习题三一、单项选择题（本大题共20小题，每小题2分，共40分）1、厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与（A ）A. 其总发电量之比B. 其总装机容量之比C. 其供电量之比D. 系统总发电量之比2、为保证电器的动稳定，在选择电器时应满足（C ）条件。

A. 动稳定电流小于通过电器的最大两相冲击短路电流B. 动稳定电流大于通过电器的最大两相冲击短路电流C. 动稳定电流大于通过电器的最大三相冲击短路电流D. 动稳定电流小于通过电器的最大三相冲击短路电流3、在某一距离下，无论在最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿，这一距离是指（B ）A. 设备安全距离B. 最小安全净距C. 线路安全距离4、某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。

这种布置方式称为（D ）。

A. 半高型布置B. 普通中型布置C. 分相中型布置D. 高型布置5、若10kv母线水平布置，（B ）A. 中间相承受的电动力最小B. 中间相承受的电动力最大C. 两边承受的电动力最大D. 三相承受的电动力相等6、减小矩形母线应力的最有效方法是(C )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离7、以下不属于二次设备的是（D ）A. 仪用互感器B. 测量表计C. 继电保护及自动装置D. 变压器8、三相电动力计算公式中的形状系数Kf决定于（B ）A. 导体的机械强度B. 导体的形状C. 导体的布置位置D. 导体的形状及相对位置9、电气主接线中，加装旁路母线的目的是（D ）A. 限流B. 吸收无功C. 限压D. 不停电检修出线断路器10、配电装置的母线截面积选择是按( A )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定11、大型火力发电厂厂用电系统接线形式通常采用( C )A.单母线B.双母线C.单母线分段D.双母线分段12、电压互感器正常运行时二次侧不允许( A )A.短路B.接地C.开路D.都不允许13、大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用( A )A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组14、少油式断路器中油的用途是( B )A.绝缘B.灭弧C.冷却D.隔离15、在下列设备选择与校验项目中，不适用于高压隔离开关的是( C )A.额定电流B.额定电压C.额定开断电流D.额定峰值耐受电流16、短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( A )A.I类负荷B.II类负荷C.III类负荷D.不停电负荷17、在10KV出线上，电流互感器通常( B )A.三相式星形接线B.两相式不完全星形接线C.三相式三角形接线D.单相式接线18、目前在220KV及以上电压的配电装置中，应用最广泛的断路器是( C )A.油断路器B.压缩空气断路器C.SF6断路器D.真空断路器19、既能发电，又能储存能量的是( C )。

电厂电气试题3带答案work Information Technology Company.2020YEAR电气试题（三号试题）一、选择题（每题3分，共21分）1、熔断器的额定值主要有( C )。

A、额定电压、额定电流和额定电阻；B、额定电压和额定电流；C、额定电压、额定电流和熔体额定电流；D、额定电压。

2、线路停电的操作顺序是 D 。

A．先分母线隔离开关，再分线路隔离开关，最后分断路器；B．先分线路隔离开关，再分母线隔离开关，最后分断路器；C．再分母线隔离开关，先分断路器，最后分线路隔离开关；D．先分断路器，再分线路隔离开关，最后分母线隔离开关。

3、断路器的分闸时间是从断路器接受分闸命令瞬间起，到断路器( B )的时间间隔。

A.各极触头刚分离瞬间；B.各极触头间的电弧最终熄灭瞬间为止；C.主触头的电弧熄灭瞬间；D.某一相电弧的熄灭瞬间。

4、线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( B )使用。

A.防雷接地；B.保护接地；C.工作接地；D.三相短路接地线。

5、大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特征有( B ) A.单机容量为125MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上； B.单机容量在200MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为330kV及以上； C.单机容量在300MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上； D.单机容量在600MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上。

6、异步电动机是一种（ B ）的设备。

A.高功率因数；B.低功率因数；C.功率因数是1；D.功率因数是0。

7、铝母线短路时的发热允许温度是（ C ）。

A．70℃ B．98℃ C．200℃ D．300℃二、填空题（每空3分，共21分）1、变压器停电时操作时应先断开负荷侧断路器，后断开电源侧断路器，送电操作合断路器顺序与上述顺序相反。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。

2)交流电流表指示的电流值表示的是电流的（有效）值。

3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。

5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。

从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。

7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。

9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。

10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

11)对称三相交流电路的总功率等于单相功率的（3）倍。

12)对于对称的三相交流电路中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。

18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。

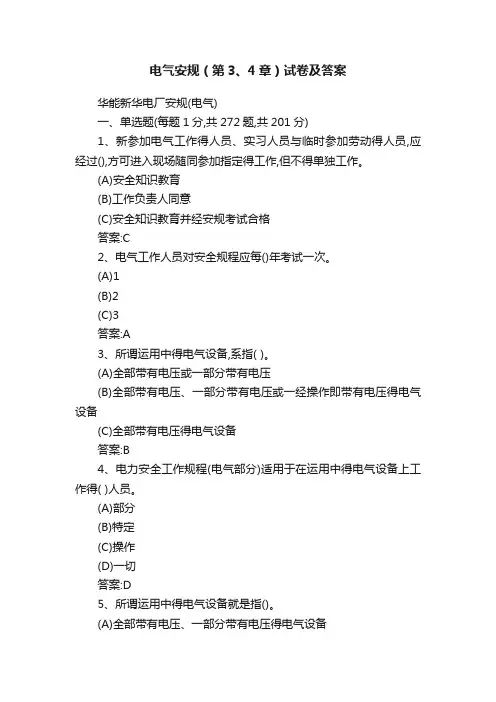

电气安规（第3、4章）试卷及答案华能新华电厂安规(电气)一、单选题(每题1分,共272题,共201分)1、新参加电气工作得人员、实习人员与临时参加劳动得人员,应经过(),方可进入现场随同参加指定得工作,但不得单独工作。

(A)安全知识教育(B)工作负责人同意(C)安全知识教育并经安规考试合格答案:C2、电气工作人员对安全规程应每()年考试一次。

(A)1(B)2(C)3答案:A3、所谓运用中得电气设备,系指( )。

(A)全部带有电压或一部分带有电压(B)全部带有电压、一部分带有电压或一经操作即带有电压得电气设备(C)全部带有电压得电气设备答案:B4、电力安全工作规程(电气部分)适用于在运用中得电气设备上工作得( )人员。

(A)部分(B)特定(C)操作(D)一切答案:D5、所谓运用中得电气设备就是指()。

(A)全部带有电压、一部分带有电压得电气设备(B)全部带有电压、一部分带有电压或一经操作即带有电压得电气设备。

(C)全部带有电压得电气设备答案:B6、电气作业人员必须具备下列条件:(1)经医师鉴定,无妨碍工作得病症(体格检查每两年至少一次);(2)具备必要得电气知识与业务技能,且按其工作性质,熟悉《电力安全工作规程》得有关部分,并经考试合格;(3)具备必要得安全生产知识,学会紧急救护法,特别要学会( )。

(A)外伤救治(B)骨伤救治(C)触电急救答案:C7、《电力安全工作规程》就是依据国家有关法律、法规,结合华能集团()制定得。

(A)国际惯例(B)我国国情(C)电力生产得实际情况答案:C8、作业现场得生产条件、安全设施、作业机具与安全工器具等应符合国家或行业标准规定得要求,( )在使用前应确认合格、齐备。

(A)作业工具、防护用品(B)安全工器具、作业工具(C)安全工器具、劳动防护用品(D)作业工具、劳动防护用品答案:C9、作业现场得生产条件、安全设施、作业机具与安全工器具等应符合国家或行业标准规定得要求,安全工器具与()在使用前应确认合格、齐备。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。

A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。

A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。

A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

电厂电气考试题目及答案一、单项选择题（每题2分，共20分）1. 电厂中常用的同步发电机的励磁方式是（）。

A. 直流励磁B. 交流励磁C. 永磁励磁D. 电磁励磁答案：A2. 电气设备绝缘电阻的测量通常使用（）。

A. 万用表B. 绝缘电阻表C. 直流电桥D. 交流电桥答案：B3. 电厂中，变压器的冷却方式主要有（）。

A. 自然风冷B. 油浸式冷却C. 干式冷却D. 油浸式和干式冷却答案：D4. 以下哪种继电器是用于保护发电机的（）。

A. 过电流继电器B. 差动保护继电器C. 速断继电器D. 电压继电器5. 电厂中，高压断路器的主要作用是（）。

A. 隔离电源B. 切断短路电流C. 转换电路D. 以上都是答案：D6. 电厂电气系统中，避雷器的主要作用是（）。

A. 保护设备免受雷击B. 限制电压波动C. 测量电压D. 转换电路答案：A7. 电厂中，电力变压器的额定电压是指（）。

A. 最高工作电压B. 最低工作电压C. 长期运行的最高电压D. 长期运行的最低电压答案：C8. 电厂中，电气设备的接地方式主要有（）。

A. 直接接地B. 间接接地C. 悬浮接地D. 以上都是答案：D9. 电厂中，高压输电线路的导线通常采用（）。

B. 铝线C. 钢芯铝绞线D. 裸导线答案：C10. 电厂中，电气设备的过电压保护通常采用（）。

A. 熔断器B. 避雷器C. 过电压继电器D. 断路器答案：B二、多项选择题（每题3分，共15分）1. 电厂电气设备中，以下哪些属于一次设备（）。

A. 发电机B. 变压器C. 断路器D. 继电保护装置答案：ABC2. 电厂中，以下哪些因素会影响同步发电机的输出电压（）。

A. 励磁电流B. 负载电流C. 转速D. 温度答案：ABCD3. 电厂电气系统中，以下哪些属于二次设备（）。

A. 测量仪表B. 控制装置C. 继电保护装置D. 通信设备答案：ABCD4. 电厂中，以下哪些是电气设备的过热保护措施（）。

2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。

2)交流电流表指示的电流值表示的是电流的（有效）值。

3)设备不停电的安全距离，6kV 规定为（）m，110KV 规定为（）m，500KV规定为（ 5 ）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。

5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。

从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。

7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。

9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。

10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

11)对称三相交流电路的总功率等于单相功率的（3）倍。

12)对于对称的三相交流电路中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。

18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。

发电厂电气部分练习题（附参考答案）一、填空题10分1、发电厂中有各种电气设备，通常把电能的设备如发电机等称为一次设备，把对一次设备进行和保护用的设备称为二次设备。

2、电气主接线是指把发电机、变压器、断路器等用规定的_______符号和文字按预期生产流程连成的电路，一般画成________图形式。

3、电气主接线的基本形式可分为的接线形式、无汇流母线的接线形式两大类；基本要求是可靠性、______________、经济性。

4、一般水电厂的厂用电率为、凝汽式火电厂的厂用电率为。

的计算方法有、。

5、短路电流热效应Qk6、三绕组变压器可以连接三个电压等级，使用中要求每个绕组通过容量应达到变压器额定容量的以上。

校验热稳定的计算时间为继电保护时间和的全开断时间之和。

7、厂用电电源的备用方式有两种， ________多用于火电厂，在水电厂和变电站中多采用________方式。

8、电器设备的选择，必须按条件进行选择，并按___ ___状态来校验热稳定和动稳定。

9、发电机间与在升压站的主变压器的连接有：组合导线、______________、______________。

10、屋内配电装置有、、成套组合电器。

二、判断题（题后打“√”为正确，打“⨯”为错误)10分1、装设旁路母线的作用是为了检修出线断路器。

（）2、内桥型接线适合于线路短，变压器需经常切换，有系统穿越功率的厂站。

（）3、电力电缆一般按经济电流密度选择。

（）4、在中小型水电站、变电站中，一般主变压器的台数取3~4台。

（）5、电流互感器的选择除按正常条件选择外，还需进行二次负荷的校验。

（）6、选择厂用变容量时，考虑的厂用负荷是指所有厂用电动机功率的总和。

（）7、电器设备校验时，一般按三相短路电流校验。

（）8、厂用电是指每个工厂自己用的电。

（）9、半型屋外配电装置是指母线与断路器、电流互感器等重叠的布置。

（）10、电弧熄灭的条件是系统电源恢复电压小于弧隙介质强度。

电厂电气运行试题库大全含答案The document was prepared on January 2, 20212015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。

2)交流电流表指示的电流值表示的是电流的（有效）值。

3)设备不停电的安全距离，6kV 规定为（）m，110KV 规定为（）m，500KV规定为（ 5 ）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。

5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。

从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。

7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。

9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。

10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

11)对称三相交流电路的总功率等于单相功率的（3）倍。

12)对于对称的三相交流电路中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。
